广丰--新凯美瑞雄兵一键启动安装指南
智能钥匙一键启动系统产品介绍
智能钥匙一键启动系统产品介绍雄兵成立于1992年，主要生产汽车智能钥匙系统、防盗报警系统、可视倒车雷达及汽车配套的遥控门锁执行器(闭锁器)等汽车电器产品。
经过不懈努力，不断开拓，现已发展成为一家集研发、生产、销售于一体的专业制造企业，并在同行业内首家通过汽车行业汽车最严格的TS 16949国际认证及中国国家强制性产品3C认证。
雄兵在广州设有大型的生产基地，拥有一大批先进的生产、检测设备，现有日本高速全自动贴片机、德国高精度模具加工设备、ICT全自动电脑检测设备等先进设备。
现销售及服务网络遍布国内外，员工共有500多人。
目前公司已成功地为国内外多家汽车制造厂及销售企业提供配套服务，并可根据客户的要求开发新产品及向客户提供更合理的解决方案。
现在，雄兵已成为国内最大的专用型汽车防盗器的生产企业，雄兵不仅是中国著名品牌，也是专车专用防盗器的第一品牌。
智能钥匙一键启动系统是由广州雄兵汽车电器有限公司生产的产品之一，SMARTKEY智能钥匙系统是雄兵公司与美国德州仪器公司合作开发的最新高科技产品，采用最新的跳码技术，每一个遥控器都是不可复制的。
公司的地址位于广州市白云区石井镇夏茅18社工业区，公司的官方网站：/，这款产品具有以下功能：一键启动，无钥匙进入，无钥匙启动，设定提示音，撞击报警，自动折叠后视镜，自动升窗，开门报警，引擎锁定，行车自动下锁等实用功能。
一键启动功能：在携带智能钥匙进入车内，将档位挂在P档或N档，踩住制动踏板，按下启动按钮，发动机即可启动。
点火按钮位于中控台伸手可及之处，因此称为“一键启动”，车灯告别汽车钥匙。
无钥匙进入功能：这项功能采用的是最先进的RFID（无限射频识别）技术，通过车主随身携带的智能钥匙，走近就会自动开锁并解除防盗；离开车辆时，车门锁会自动锁上并进入防盗。
只要您随身携带智能钥匙无需拿出就可轻松打开车门和启动汽车。
最新的RFID技术，每个遥控器都是唯一，无法拦截复制，这与普通的感应无匙进入(PKE)是完全不同的，绝不会出现普通PKE的中控锁乱动、距离不稳定等现象。
全新一代凯美瑞的操作方法
全新一代凯美瑞的操作方法全新一代凯美瑞的操作方法如下：1.启动车辆：将钥匙插入点火孔或按下启动按钮，然后将车辆的启动开关从"Off"调至"Acc"或"Run"位置。
2.驾驶档位选择：将左手放在方向盘上，右手放在换挡杆上。
将足够的压力施加在刹车踏板上，然后将换挡杆推入“P”（停车）位或“N”（空挡）位以选择所需的驾驶档位。
3.加油：找到车辆的燃油口，一般位于车辆侧面或后部。
打开燃油口的盖子，插入加油枪并选择加油方式（如加满、预设金额等），然后开始加油。
加油完成后，关闭燃油口的盖子。
4.调整座椅和安全带：调整座椅的位置、坐垫角度和靠背角度，确保你感到舒适且能清晰地看到前方和后方。
系好安全带，确保安全带紧固并紧贴身体。
5.使用转向灯：在需要转弯或变换车道时，通过手动操作方向盘上的转向灯杆来启动转向灯。
向上按压杆表示向右转，向下按压杆表示向左转。
6.使用刹车和油门：将右脚放在刹车踏板上，用足够的压力踩下刹车踏板以减速或停车。
将右脚放在油门踏板上，用适量的力度踩下油门踏板以加速。
7.使用档位：将右手放在换挡杆上，将手指放在换挡按钮周围。
通过手动操作换挡杆来选择所需的驾驶档位，如驻车挡（P），倒车挡（R），空挡（N），驾驶挡（D）等。
8.使用倒车影像或倒车雷达：当需要倒车时，你可以通过倒车影像或倒车雷达来协助。
倒车影像显示后方摄像头拍摄的实时图像，倒车雷达会发出声音或显示警告信号以示警告。
9.使用音响和娱乐系统：通过车辆上的音响面板或方向盘上的音频控制按钮来调节音量、选择收听的广播、切换音乐源等。
10.熄火和锁车：停车后，将换挡杆调至" P"驻车挡，然后将车辆的启动开关从"Run"调至"Off"位置。
将钥匙拔出或按下锁车按钮来锁定车辆。
以上是全新一代凯美瑞的基本操作方法，具体操作还需根据具体车型和车辆的功能设置来进行。
安装汽车一键启动系统文档

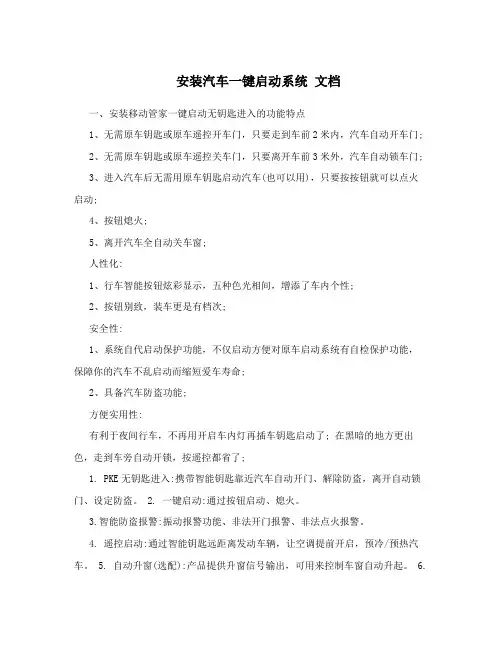

安装汽车一键启动系统文档一、安装移动管家一键启动无钥匙进入的功能特点1、无需原车钥匙或原车遥控开车门，只要走到车前2米内，汽车自动开车门;2、无需原车钥匙或原车遥控关车门，只要离开车前3米外，汽车自动锁车门;3、进入汽车后无需用原车钥匙启动汽车(也可以用)，只要按按钮就可以点火启动;4、按钮熄火;5、离开汽车全自动关车窗;人性化:1、行车智能按钮炫彩显示，五种色光相间，增添了车内个性;2、按钮别致，装车更是有档次;安全性:1、系统自代启动保护功能，不仅启动方便对原车启动系统有自检保护功能，保障你的汽车不乱启动而缩短爱车寿命;2、具备汽车防盗功能;方便实用性:有利于夜间行车，不再用开启车内灯再插车钥匙启动了; 在黑暗的地方更出色，走到车旁自动开锁，按遥控都省了;1. PKE无钥匙进入:携带智能钥匙靠近汽车自动开门、解除防盗，离开自动锁门、设定防盗。
2. 一键启动:通过按钮启动、熄火。
3.智能防盗报警:振动报警功能、非法开门报警、非法点火报警。
4. 遥控启动:通过智能钥匙远距离发动车辆，让空调提前开启，预冷/预热汽车。
5. 自动升窗(选配):产品提供升窗信号输出，可用来控制车窗自动升起。
6.反劫功能:车主如遇到劫车，可放心将车辆交给劫匪，待车主离开汽车一定时间后系统将报警并切断油路。
7. 自动省电:如果车主在24小时内未靠近汽车，系统将自动进入省电模式，以防汽车电瓶亏电。
8. 手动遥控:本系统兼具传统遥控功能，车主可通过智能钥匙上的按键进行上锁、开锁、开后尾箱、遥控启动等。
9. 洗车模式:进入此模式后自动感应功能将暂停，保留手动开关锁和防盗报警功能。
10. 脚刹落锁:汽车行驶5秒后踩脚刹，自动上锁;当停车熄火时，车门自动开锁。
11. 未关门提醒:车主携带智能钥匙离开时，如果车门没有关好，系统将报警提醒车主。
12. 断电记忆:系统重新通电后，系统会恢复到断电前的状态。
13. 路边停车警示:当停车打开车门时，方向灯闪烁，提醒后来车辆注意，避免意外发生。
汽车一键启动安装指导 Microsoft Word 文档

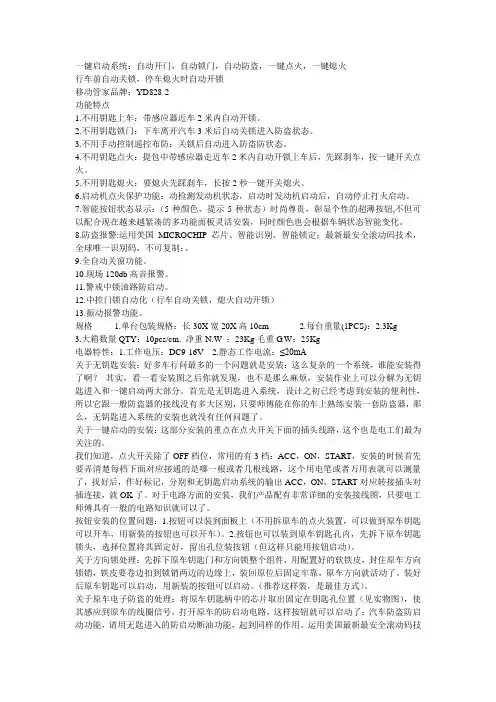

一键启动系统：自动开门，自动锁门，自动防盗，一键点火，一键熄火行车前自动关锁，停车熄火时自动开锁移动管家品牌：YD828-2功能特点1.不用钥匙上车：带感应器近车2米内自动开锁。
2.不用钥匙锁门：下车离开汽车3米后自动关锁进入防盗状态。
3.不用手动控制遥控布防：关锁后自动进入防盗防状态。
4.不用钥匙点火：提包中带感应器走近车2米内自动开锁上车后，先踩刹车，按一键开关点火。
5.不用钥匙熄火：要熄火先踩刹车，长按2秒一键开关熄火。
6.启动机点火保护功能：动检测发动机状态，启动时发动机启动后，自动停止打火启动。
7.智能按钮状态显示：（5种颜色，提示5种状态）时尚尊贵，彰显个性的超薄按钮,不但可以配合现在越来越紧凑的多功能面板灵活安装，同时颜色也会根据车辆状态智能变化。
8.防盗报警:运用美国MICROCHIP芯片、智能识别、智能锁定；最新最安全滚动码技术，全球唯一识别码，不可复制；。
9.全自动关窗功能。
10.现场120db高音报警。
11.警戒中锁油路防启动。
12.中控门锁自动化（行车自动关锁，熄火自动开锁）13.振动报警功能。
规格 1.单台包装规格：长30X宽20X高10cm 2.每台重量(1PCS)：2.3Kg3.大箱数量QTY：10pcs/ctn. 净重N.W ：23Kg毛重G.W：25Kg电器特性：1.工作电压：DC9-16V 2.静态工作电流：≤20mA关于无钥匙安装：好多车行问最多的一个问题就是安装：这么复杂的一个系统，谁能安装得了啊？其实，看一看安装图之后你就发现，也不是那么麻烦，安装作业上可以分解为无钥匙进入和一键启动两大部分。
首先是无钥匙进入系统，设计之初已经考虑到安装的便利性，所以它跟一般防盗器的接线没有多大区别，只要师傅能在你的车上熟练安装一套防盗器，那么，无钥匙进入系统的安装也就没有任何问题了。
关于一键启动的安装：这部分安装的重点在点火开关下面的插头线路，这个也是电工们最为关注的。
全新凯美瑞混动操作方法
全新凯美瑞混动操作方法
全新凯美瑞混动操作方法如下：
1. 启动车辆：将车钥匙插入点火孔，然后将脚放在刹车上，将钥匙转至第一档，车辆会自动启动。
2. 切换驾驶模式：全新凯美瑞混动提供了三种驾驶模式：EV、ECO和POWER。
通过中控面板上的驾驶模式按钮，可以切换不同模式。
- EV模式：仅使用电动模式行驶，适用于低速行驶或短距离驾驶。
- ECO模式：提供较好的燃油经济性，适用于一般日常驾驶。
- POWER模式：提供更激进的加速能力，适用于需要更高动力输出的驾驶情况。
3. 充电：全新凯美瑞混动具有可充电电池的功能，可以通过插电式混合动力系统连接到电源进行充电。
插入充电线时，车辆会显示充电状态，并提供相应的充电功能。
4. 减少能耗：为了最大限度地利用混合动力系统的效能，可以采取以下措施减少能耗：
- 减少空调使用：使用节能模式或适度减少空调强度来减少能耗。
- 减少急加速和急刹车：平稳驾驶，避免频繁加速和刹车，以减少能耗。
- 利用惯性：善用惯性滑行，避免频繁加速和减速。
5. 充电时间和里程显示：通过中控面板上的屏幕可以查看当前电池的充电进度和剩余里程。
这样可以合理安排充电时间和行驶路线。
以上是全新凯美瑞混动操作方法的简单介绍，具体操作还需参考车辆说明书。
丰田锐志一键启动防盗器主机接线
一键启动防盗器主机接线长安CX20一键启动防盗器安装接线，在方向盘下方和门槛下基本都能找到。
拆掉方向盘下方护板和门槛护板，拔下点火锁主插头（见图1）图11、主机插头6 P线。
（丰田锐志为专用型，将原车点火锁插头和主机专用插头对插）以下步骤忽略。
①、常火线：电笔一头搭铁，一头触试点火锁头线束，灯亮为常火，有两条。
②、ACC：打到ACC挡，电笔灯亮，且启动时灭为ACC线。
③、打到ON，有电的两根为ON1，ON2。
④、START：起动时有电的即是。
⑤、接地：在仪表台下方与车架牢固接触。
2、16P线束。
①、6P中控线：中控触发方式：试电笔一头搭铁，另一头点试主门通往驾驶室的线束，测到一线能开，为红色，再测到另外一线能关，为紫色。
此两条线是中控锁控制线，为负触发。
中控6P线---黄加黑和白色线接地，白加黑和绿色线剪掉不用，红色关锁信号线接原车紫色线，黄色开锁信号线接原车红色线。
（见图2）图2②转向灯：打开紧急双闪开关或转向开关，随转向灯亮有电的便是。
(见图3)图3③脚刹：踩脚刹，刹车灯亮，有电，松开脚刹则无电即是可从脚刹开关上找。
（见图4）图4④边门（本产品为负触）：先判断为何种触发方式：电笔一头搭铁，一头试边门开关线，试灯亮，打开车门顶灯亮同时试电笔灭，为负触发；如试电笔与顶灯同步亮灭则为正触发。
需要注意的是现代车大多具有顶灯延时熄灭功能，此外要注意边门线是否接到四门总线上，而非某一个门，因四门之间是并联关系，中间加有二极管，互相不通，如果只接在某一门上，则会出现打开门其余门不报警的现象。
（见图5）图5⑤红黑色行李箱﹙负触发﹚锐志行李箱线为粉红色﹙正触发﹚。
图6⑥启动检测：接在油泵电机线上，着车时有电，熄火后无电，在ON时有3秒功能（见图7）图7⑦喇叭：经出线孔引到发动机后，接到警音喇叭正极喇叭应固定并可靠搭铁，喇叭口朝下，防止进水，远离排气管等热源。
⑧黄/白断电器线剪掉不用。
⑨ACC与屏避之插头不用。
长城汽车使用手册说明书
操作
介绍了钥匙、车门、车窗、座椅等车内装备的基本操作方法。
驾驶
介绍了车辆启动、换挡方法、仪表等驾驶相关内容。
视听系统
介绍了蓝牙电话、系统设置等视听系统相关内容。
安全性
介绍了车辆防盗系统、安全带等保护装置。
紧急情况
介绍了爆胎、蓄电池亏电等车辆故障的处理方法。
维护保养
介绍了车辆的日常检查以及定期维护保养的事项。
4
外观 A
B
C
DE
F
G
H
I
J
K
5
Ⓐ 货箱门把手 25 Ⓑ 高位制动灯 Ⓒ 车窗 28 Ⓓ 外后视镜 47 Ⓔ 前雨刮 54 Ⓕ 门锁 22
Ⓖ 倒车影像 93 Ⓗ 后组合灯 49 Ⓘ 充电口 33 Ⓙ 前组合灯 49 Ⓚ 侧转向灯 49
6
内饰
AB
C
D EF G
H
IJK
L MN
QO
7
Ⓐ 中控锁按钮 22 Ⓑ 灯光控制组合开关 49 Ⓒ 组合仪表 120 Ⓓ 雨刮控制组合开关 54 Ⓔ 中控面板开关总成 Ⓕ 换挡杆 87 Ⓖ 空调出风口 61 Ⓗ 车门内扣手 23
〉 谨慎驾驶：务必谨慎驾驶。随时注意路面 上其他驾驶员或行人的错误动向，以便及 时做出判断，防止意外事故的发生。
〉 专注驾驶：驾驶时务必全神贯注。任何分 散驾驶员注意力的事情，如调节控制按 钮、接打手机或阅读都可能引发碰撞事故 并导致您、车上的乘客以及其他人员严重 伤亡。
警告
禁止将儿童单独留在车内，也不要让儿童携 带或使用钥匙。 儿童可能会启动车辆或随意切换换挡杆挡 位。儿童玩耍车窗、天窗或车辆的其他设备 时也可能会伤害到他们自己。此外，车内温 度过高或过低，也可能会对儿童造成致命伤 害。
丰田改装一键启动说明书
丰田改装一键启动说明书1、首先准备好安装工具，然后检查一下所安装的汉兰达的仪表灯和各线路是否正常，确认一切正常后就可拆下方向盘下的护盖。
2、取出所需安装的防盗器，先把所有排插线跟主机的接头插好，再把线束整理好．扎线的时候将所有的线束集中捆绑在粗线的部位．注意要让线头接点和主机插硝的地方有点伸缩的弹性空间，切勿绷拉得太紧，以免因行车抖动而松脱。
然后确定好安装的位置，并在方向盘下的接线盒和锁头下找出相应的线束，量好主机线束的长度。
有的车型还需在司机座旁的边缘下找。
3、首先找出正电源线。
找线的方法：先把万能表的电表刻度拨到DC25V的刻度，然后用测电笔点刺接线盒或锁头下的线束，如果所刺的那根线会使测电笔的指示灯亮，且用万能表测量为DC12V，说明此线为正电源线。
接下来就可用剥线刀把线剥开，并联上主机的粗红色正电源线，用烙铁焊好，并用电工胶布缠好。
4、找启动马达线。
如是安装启动型的防盗器，就必须找出此线。
找线的方法：用测电笔点刺锁头下的线束，然后将锁头上的钥匙从OFF位转至START位，如果所测的那根线会使测电笔的指示灯跟着明亮，说明是启动马达线。
反之，则继续找，直至找出此线为止。
当确认启动马达线之后，将主机大六芯排插中的粗黄色线并联上焊接好，用胶布缠好。
5、找空调ON线和引擎ON线。
如果是安装启动型的防盗器，就可根据不同的车型找出这两根线。
找线的方法：用测电笔点刺锁头下的线束，然后将锁头上的钥匙从OFF位转至ON位，如果所测的那根线会使测电笔的指示灯跟着明亮，说明是ON线。
但要注意，汉兰达有2条ON线，其中一条是引擎ON线，另一条是空调ON线。
我们可通过供电的方法来区分这两条线。
这时就可用一过电连接线的一端夹在主电源线的正极，将其另一端与其中的一条ON线接触，如在接触后汉兰达仪表上的充电灯亮，则说明此线为引擎点火ON线；然后将汉兰达点火钥匙开到ACC档，并空调开关调节到开的位置，将过电连接线接触另一条ON 线，如果有风从空调风口吹出来，则此线为空调ON线。
一键启动按钮安装教程
一键启动按钮安装教程一键启动按钮是一种便捷的装置，可以用于控制电器设备的启停。
本文将为您介绍一键启动按钮的安装步骤，并提供详细的操作指导，帮助您更好地了解和安装这一设备。
材料准备：1. 一键启动按钮2. 电钻3. 梯子4. 接线端子5. 电缆管6. 螺丝刀7. 电线剪刀步骤一：选择安装位置首先，您需要选择一个合适的安装位置。
这个位置应该靠近您要控制的电器设备，并且便于您操作按钮。
确保选择的位置牢固可靠，不会影响您日常活动。
步骤二：准备工作在开始安装之前，确保断开电源并使用电压表进行测试，确保供电安全。
获取一键启动按钮的安装说明书，并仔细阅读。
步骤三：安装电缆管使用电钻在选定位置上钻一个小孔，然后安装电缆管，确保其牢固。
步骤四：接线根据一键启动按钮的接线引导，正确地连接电缆。
使用电线剪刀为电缆剪断一段合适长度，并去除绝缘层，露出金属线芯。
然后使用接线端子将相应的电线连接到一键启动按钮上。
步骤五：固定按钮将一键启动按钮固定在电缆管上，并使用螺丝刀将其系紧。
确保按钮安装稳固，不松动。
步骤六：安装保护盖根据一键启动按钮的设计，安装保护盖以保护按钮免受外界物体的损坏和污染。
确保保护盖牢固安装，并且不会遮挡按钮的使用。
步骤七：测试启动按钮一键启动按钮安装完成后，打开电源并进行测试。
按下按钮，检查电器设备是否启动。
如果启动正常，则说明安装成功。
注意事项：1. 在安装过程中，务必断开电源，确保操作安全。
2. 如果您对电路和接线不熟悉，建议请专业人士进行安装。
3. 在使用一键启动按钮时，遵循设备的使用说明，注意安全操作。
通过这个简单的安装教程，您可以轻松地安装一键启动按钮，提高您对电器设备的控制便利性。
记住，在任何时间都要确保安全操作，并遵循相关的使用说明。
祝您安装顺利，使用愉快！。
一键启动的安装方法
一键启动的安装方法
一键启动的安装方法可以根据具体情况有所差异，以下是一般的安装方法：
1. 在计算机上下载一键启动软件的安装包。
2. 双击打开安装包，并按照安装向导的指示进行安装。
通常会要求选择安装目录、同意软件许可协议等。
3. 等待安装程序将软件文件复制到计算机中指定的目录。
4. 安装完成后，桌面上会出现相应的快捷方式。
双击快捷方式打开一键启动软件。
5. 根据软件的操作指南进行设置和配置，以满足个人需求。
需注意的是，不同的软件可能有不同的安装方法，这只是一种常见的安装步骤。
具体情况还需根据软件的安装说明或官方指南进行操作。
帕拉丁改装一键启动教程
帕拉丁改装一键启动教程【引言】在当今社会，科技的发展让我们的生活变得越来越便捷。
对于汽车来说，一键启动功能已经成为许多车型的标配。
为了让自己的爱车更具科技感，许多帕拉丁车主选择了改装一键启动。
下面将为大家详细介绍帕拉丁改装一键启动的教程。
【帕拉丁改装一键启动的必要性】帕拉丁作为一款经典的越野车型，原厂并没有配备一键启动功能。
然而，改装一键启动不仅能让驾驶更加便捷，还能提升车辆的档次感。
在长途驾驶过程中，一键启动能减轻驾驶员的疲劳，提高驾驶安全性。
【一键启动改装方案】1.选择一键启动主机：在改装一键启动之前，首先要选择一款适合帕拉丁车型的一键启动主机。
市面上有很多品牌和型号可供选择，如德尔福、博世等。
在选购时，请注意选择与原车兼容的主机。
2.安装一键启动线束：购买一键启动主机时，通常会附带一套线束。
根据线束上的标识，将其与原车电路进行对接。
需要注意的是，接线时一定要确保接触良好，防止虚接导致故障。
3.安装一键启动开关：一键启动开关一般安装在方向盘附近，方便驾驶员操作。
在安装一键启动开关时，要先拆卸原车启动开关，然后将一键启动开关的线束与原车线束对接。
4.接通电源和启动电机：改装完成后，接通电源，测试一键启动功能是否正常。
如有异常，需检查线束接头是否牢固、电路是否短路等问题。
确认无误后，安装启动电机。
【改装过程详解】1.拆卸原车启动开关：使用专用工具拆卸方向盘附近的启动开关，拆卸过程中要注意避免损坏周边零件。
2.安装一键启动开关：将购买的一键启动开关安装在原车启动开关的位置，固定好开关，确保安装牢固。
3.连接线束和电路：将一键启动线束与原车电路进行对接，接线时要遵循一定的顺序，确保接线正确。
4.测试一键启动功能：接通电源，按下一键启动开关，观察车辆是否能够正常启动。
如启动正常，说明改装成功。
【注意事项】1.在改装一键启动时，请务必选择正规厂家生产的产品，以确保产品质量。
2.改装过程中，请务必由专业人员进行操作，防止发生意外。
起动机的拆装、检测
2021/6/4
6
起动机的图片
2021/6/4
7
起动机的图片
2021/6/4
8
丰田5A发动机起动机的接线柱
2021/6/4
9
二．起动机的拆装
1.不同型号拆卸步骤不同。
2.根据维修需要拆卸相关部件。
3.自制工具。
2021/6/4
10
单向离合器的更换
2021/6/4
11
玩具赛车小马达零配件
2021/6/4
30
起动机铜套和绞刀
2021/6/4
31
起动机的使用注意事项
• 1、每次不超过5秒，二次间歇15秒， 三次应检修故障。
• 2、变速器应在停车档或空档。
2021/6/4
32
部分资料从网络收集整 理而来，供大家参考，
感解剖图
2021/6/4
20
四、起动机主要零部件的检测
1.电刷与电刷架检测。 电刷高度不得低于
2/3标准尺寸。 绝缘电刷架与底板应
不导通。
2021/6/4
21
2.啮合器的检测
将啮合器加在虎钳上按其转不动的方向用扭力 扳手进行扭力实验。滚柱式以25.2N.m扭力应不打 滑。摩擦片式以117—176N.m不打滑，否则更换。
2021/6/4
27
用手推进柱塞，再松手， 柱塞应能快速回位。
2021/6/4
28
检测接线柱的导通情况； 吸拉线圈与保持线圈电阻为1欧姆左右；
2021/6/4
29
6.轴与轴承的配合
• 配合间隙过大应更换衬套； 过小应用合适的铰刀铰配， 铰配后应在轴与衬套上加注 润滑脂再进行安装。
2021/6/4
广丰--新凯美瑞雄兵一键启动安装指南
步骤2：然后使用老虎钳 夹紧，使其牢固
雄 兵 汽 车 电 器 培 训 教 材
使用方法示意
步骤3：用剥线钳将绿带黑线剥出大约1公分铜线头；
步骤4：将剥出的铜线头插进公接头中(插入前，最好将 铜线头拧紧一下）
雄 兵 汽 车 电 器 培 训 教 材
使用方法示意
步骤5：使用专用剥线压线钳将连接处夹紧；
步骤6：最后将 公插头（绿带黑线） 插入到 卡子的另一端（刚好是个母 插座）
丰田—凯美瑞的安装方法
丰田—凯美瑞车型介绍 安装前后效果对比 雄兵产品及接线说明
雄 兵 汽 车 电 器 培 训 教 材
如何解决方向盘锁 注意事项
凯美瑞车型介绍
1983年于美国首次面世，1993年引入中国，名叫佳美1997-2005年 CAMARY连续8年成为美国最畅销的轿车。 2004年9月1日广州丰田成立， 06年5月23日，首款轿车Camry凯美瑞 下线 2011年12月18日，第七代凯美瑞上市。新凯美很好地继承了老一代凯 美瑞的外形特点，稳重大气的同时又加入了一些运动气质，使新凯美 瑞更年轻化
雄 兵 汽 车 电 器 培 训 教 材
3M专用连接器好处
特点
非常牢固 接法非常简单 方便快捷
符合最高接线要求
丰田认可 可快速拆除加装设备 或系统接线
雄 兵 汽 车 电 器 培 训 教 材
接好后的效果
新凯美很好地继承了老一代凯美瑞的外形特点稳重大气的同时又加入了一些运动气质使新凯美瑞更年轻化安装后安装前主机接线定义主机背面出线及配件安装主机前取下装饰板取装饰板后安装前取下装饰板取装饰板后中控锁触发线10中控锁触发线在侧面第一个插头上关锁
技术培训
雄兵汽车电器
凯美瑞智能钥匙_一键启动_远程启动安装流程-大兵尊皇雄兵淘宝旗舰店
放置饰件放置工具放置产品套保护套叶子板保护垫红带黑线剥出铜线并拧实穿过红色线从中间穿过缠绕并打成结状接原车升窗线组（6P ）接＋12V 接ACC 线接关锁负触发线加黄油点加黄油点门开关线从此引出，待与主机单元门拉手线连接穿过棕色线缠绕、打结升窗主机固定位置连接线绕过车门玻璃导轨连接线用胶布粘好固定棕色：原车关锁信号线白带黑：升连接处包扎好，再用胶布包扎固定在线束上门窗控制开关接线中找出白色线（右前门）、升窗线中的橙带黑与白色线连接升窗线中的蓝带黑与黄色线连接升窗线中的棕带白与蓝色线连接升窗单元搭铁位置连接主机电源线后再与升窗单元＋12V线连接连接主机ACC线后再与升窗单元ACC线连接从驾驶室引出连门拉手线，升窗单元的＋12V 线、ACC 线，再引入车门连接与原车启动开关的插头连接接插启动单元接插主机单元黑色、行李箱线行李箱线的白色线连接前端行李箱线的黑色线连接后端图40包扎胶布断油器的安装位置紫色线：启动检测线，与油路线前端连接黄色线：接主机断油信号线断油器搭铁位置主机白带黑线与灰色线连接主机白线与棕色线连断油器的固定位置将此插头拔出，不需插回主机固定位置主机搭铁的位置图54用胶布包扎锯断钥匙部位用双面胶粘贴启动单元回避器固定位置固定位置包扎牢固、不松脱表面平整打开门柱塑胶件天线粘在此门柱塑胶件上LED警示灯的位置系统主机单元固定位置振动器固定位置喇叭线从此拉出再从此处引出安装孔需大于6mm用电池架的螺母固定在此位置喇叭负极接在电瓶负极上。
汽车一键启动安装方法
一、安装汽车一键启动，手机控车系统、防盗器技术要求布线要求：先找好主机固定的地点，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其他的线往保险盒及左前面、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线所有接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感觉器的地点应防止音响喇叭等高磁场的地方。
固定主机、震动感觉器的地点注意它们能否有高温产生的电器部位以及还要注意防水（漏水）。
汽车一键启动，手机控车系统、防盗器装的好与不好，反应在查找车线是否正确，接线质量能否过关等。
线的查找一定正确，线不可以虚接，不应搭铁的地方不可以搭铁，搭铁的地方必须搭实。
接线处一定紧固、绝缘，不然极易造成烧毁防盗器主机，或车辆电路的严重结果！汽车一键启动认准专业生产供给商-挪动管家汽车智控系统，手机控车一键启动，,厂家供给,十年行业经验，价钱超低,供货充分,质量靠谱,值得信任.:供给商主营产品:汽车一键启动,汽车智能钥匙,远程一键启动,汽车防盗器...等系列汽车电路构造而特意开发的高安全性、高靠谱性、使用方便的高科技汽车智能系统。
二、汽车防盗器配线与找寻判断方法汽车一键启动，手机控车系统、防盗器配线1、起动马达线：测电笔一端接地（搭铁），一端找线。
钥匙开关开至ON状态，测电笔不亮，起动马达时测电笔会亮，松开马达时测电笔会灭，为起动马达线。
2、ACC线：钥匙开关开至ACC地点时电笔会亮，ON时电笔也亮当起动马达时电笔灯会灭（无电），此线为ACC线。
3、ON线：当钥匙开至ON时，测电笔有电，在起动马达时测电笔也会亮（有电），此线为ON线。
4、+12V线：即电瓶正极线（常火线），在钥匙开关处于OFF时或许处于任何状态时，此线都有正电的为+12V电源线。
转向灯线：钥匙一定开至 ON，开左右转向灯时该线分别测试电笔会亮（左右分开找、接）此线为转向灯线。
防盗器装法
一汽丰田凯美瑞这台车比较好装,只是尾箱有点问题,要家装一个继电器就可以了中控:紫银点(关),灰银点(开) 转向等:绿银点黄银点ACC:细白ST:蓝(粗) 长火:黑(粗) 油路:灰(中粗) 尾箱:细黑(加继电器福特全顺嘉年华正触发骏捷在与主门的连接线束里，有一根是细一点的白橙线，是中控的，双电位负触发，电阻是220欧。
瑞风负触发，在保险盒后面有。
中控锁线（单线串联负出发）沉色、（白色、白/黑）接一起黄/黑接地一汽M６中控容易搞定，拆下原车中控盒（右挡风玻璃下面），拔下插头，松开中控盒上面的一个螺丝，中控盒里面的电路板就可以拉出来了，然后再插上插头，用试电笔找出里面的两个触发点，也就是找出原车控制开锁关锁的继电器触点．用电烙铁焊两条线出来分别接到防盗器的白线，白带黑，防盗器接负触发就好了．＊但特别注意：用试电笔试触发点时不要乱试，要看看电路板的背面是不是继电器，是的话就可以试．该中控电路板还不到香烟盒那么大，很容易找。
各位焊线的时候小心点，见议对电路不熟的朋友还是用正电回路门锁线在门到车内的线束上找，没有插头颜色为红/蓝银点，红/黑银点中号线,用正电回路。
力帆５２０防盗接线触发模式，单线负触发，在通往主门那束线中黄色．转向在机盖拉手一束线中，绿黄绿蓝．火线在一三线插头中，两根粗红都是火线，蓝色启动，ＡＣＣ在另一插头中白色．门边在Ａ柱中接，颜色忘了。
伊兰特锁线只有一根，在通往主门线束。
好像是橙带黑条，单线串联负触发。
起亚塞拉图负触发信号线黄橙，黄黑，转向线蓝黑，蓝粉，门边绿黑ＡＣＣ蓝，ＡＣＣ在另一插头中白色．门边在Ａ柱中接，颜色忘了。
福田奥铃皮卡正负触单线串联负触发。
吉利自由舰锁线，转向都在A柱下方找，门灯在门内锁线：白红，黑红转向：绿红，绿白门灯：白黑正电回路触发，不要随意查线，锁盒容易坏，最好不要加锁，容易将原车主锁弄卡死。
负触发也不行。
毕加索防盗接线1.拆控制盒(离合器踏板上方)2.触发线和顶灯线在蓝插上.3.转向灯线在青插上4.电源线.ACC线在锁胆处5.刹车线在刹车开关处6.油电橙色.现代索纳塔负触发。
凯美瑞遥控匹配方法
凯美瑞遥控匹配方法
以下是凯美瑞遥控匹配方法的步骤：
1. 将车辆启动并将车辆放置在不超过1米的距离内。
2. 按下车载遥控的“UNLOCK”按钮，车辆的灯光将亮起。
3. 3秒内按下遥控器的“UNLOCK”和“LOCK”按钮，直到车辆的灯光关闭。
4. 松开遥控器上的所有按钮，等待30秒钟。
5. 按下遥控器上的任何一个按钮，车辆的灯光会亮起，表示遥控器已经成功匹配。
注意事项：
1. 如果在匹配遥控器时遇到问题，可以将车辆启动并重新尝试整个过程。
2. 如果您有多个遥控器，按照以上步骤依次为每一个遥控器匹配。
