汽车操纵稳定性
汽车的操纵稳定性详解
转向盘中心区操纵稳定性：指转向盘小转角、低频正弦输入下汽车高 速行驶时的操纵稳定性，它代表了汽车经常行驶工况下的操纵稳定性。
机动性：代表汽车机动灵活性的性能，最小转弯半径是评价汽车机动 性的重要指标。
直线行驶性：侧风稳定性与路面不平度稳定性是汽车直线行驶时在外 界干扰输入下的时域响应。
极限行驶性能：指汽车在处于正常行驶与异常危险运动之间的运动状 态下的特性，它表明了汽车安全行驶的极限性能。
汽车在附着系数较大的路面上作小转向运动，认为是线性区评价； 汽车在附着系数较小的路面作大转向运动，认为是非线性区评价。
5．稳态评价和动态评价
稳态：指没有外界扰动、车速恒定、转向盘上的指令固定不变，汽 车的输出运动达到稳定平衡的状态。
稳态评价：汽车达到稳态状态的评价。 动态评价：汽车从接收转向指令或扰动指令开始到达到稳态状态之 前的运动评价。 稳态不存在操纵稳定性问题，所有的操纵稳定性问题都是动态反应 问题。
第2页
汽车操纵稳定性
定义：指在驾驶人不感觉过分紧张、疲劳的条件下，汽车能按照驾 驶人通过转向系及转向车轮给定的方向（直线或转弯）行驶；且当受 到外界干扰（路不平、侧风、货物或乘客偏载）时，汽车能抵抗干扰 而保持稳定行驶的性能。
操纵性:即汽车能够确切地响应驾驶人通过转向盘给定的转向指令 行驶的能力，反映了汽车与驾驶人配合的程度。
2021/1/30
5.1.2 汽车操纵稳定性的基本内容和评价指标
➢ 汽车操纵稳定性需要采用较多的物理量从多个方面进行 评价，见表书本中的5-1。
转向盘角阶跃输入下的稳态响应和瞬态响应：是表征汽车操纵稳定性 的转向盘角位移输入下的时域响应，是汽车操纵稳定性的基础特性。
汽车操纵稳定性

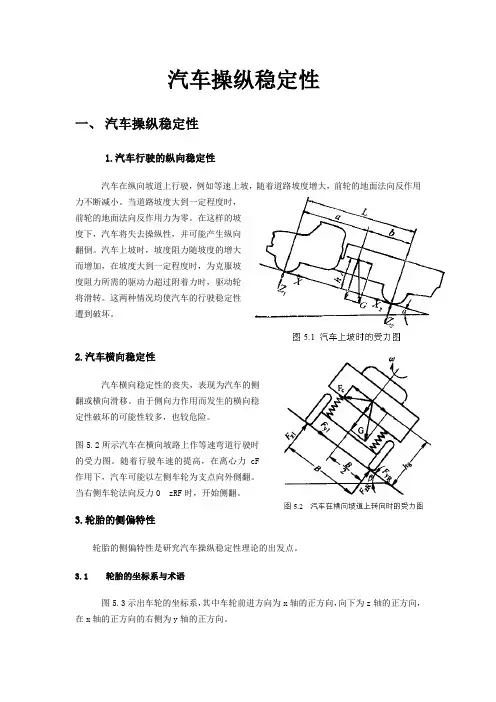

汽车操纵稳定性一、汽车操纵稳定性1.汽车行驶的纵向稳定性汽车在纵向坡道上行驶，例如等速上坡，随着道路坡度增大，前轮的地面法向反作用力不断减小。
