康佳自制电源分析与维修(1)

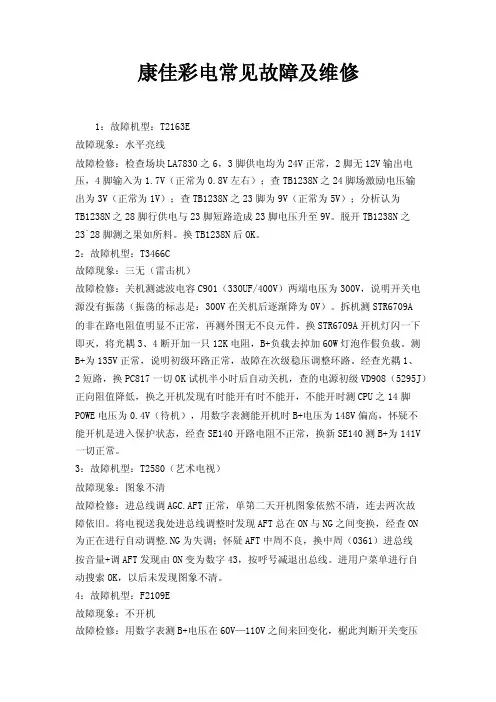

康佳彩电常见故障及维修
康佳彩电常见故障及维修1：故障机型：T2163E故障现象：水平亮线故障检修：检查场块LA7830之6，3脚供电均为24V正常，2脚无12V输出电压，4脚输入为1.7V（正常为0.8V左右）；查TB1238N之24脚场激励电压输出为3V（正常为1V）；查TB1238N之23脚为9V（正常为5V）；分析认为TB1238N之28脚行供电与23脚短路造成23脚电压升至9V。
脱开TB1238N之23`28脚测之果如所料。
换TB1238N后OK。
2：故障机型：T3466C故障现象：三无（雷击机）故障检修：关机测滤波电容C901（330UF/400V）两端电压为300V，说明开关电源没有振荡（振荡的标志是：300V在关机后逐渐降为0V）。
拆机测STR6709A的非在路电阻值明显不正常，再测外围无不良元件。
换STR6709A开机灯闪一下即灭，将光耦3、4断开加一只12K电阻，B+负载去掉加60W灯泡作假负载。
测B+为135V正常，说明初级环路正常，故障在次级稳压调整环路。
经查光耦1、2短路，换PC817一切OK试机半小时后自动关机，查的电源初级VD908（5295J）正向阻值降低，换之开机发现有时能开有时不能开，不能开时测CPU之14脚POWE电压为0.4V（待机），用数字表测能开机时B+电压为148V偏高，怀疑不能开机是进入保护状态，经查SE140开路电阻不正常，换新SE140测B+为141V 一切正常。
3：故障机型：T2580（艺术电视）故障现象：图象不清故障检修：进总线调AGC.AFT正常，单第二天开机图象依然不清，连去两次故障依旧。
将电视送我处进总线调整时发现AFT总在ON与NG之间变换，经查ON为正在进行自动调整.NG为失调；怀疑AFT中周不良，换中周（0361）进总线按音量+调AFT发现由ON变为数字43，按呼号减退出总线。
进用户菜单进行自动搜索OK，以后未发现图象不清。
4：故障机型：F2109E故障现象：不开机故障检修：用数字表测B+电压在60V—110V之间来回变化，椐此判断开关变压器初级基本正常。
康佳LED55R5500型液晶彩电(主板35017679)维修图解(上)
康佳LED55R5500型液晶彩电住板35017679)维修图解(上)□曹弘骏该机型主板编号为35017679,电路板上主芯片为MSD6A800(N501),外挂存储器有MX25L16O5(N506 FLASH)以及复位块N515(IMP810或N206产生复位信号，电路中N515、N206只能使用之一)、两块(DDR)H5TQ1G83DFR-PBC(N502、N503)缓存器、NAND FLASH存储器MT29F2G08ABA(N516)JNAND存储器(N510)、DTV接收处理ATBM8859(N102)及调谐器TDA18273(NH0)、伴音功放MSH9010(N202)等部件实现整机音频、图像信号数字及格式转换处理。
另外，此电路板上还设计有开关电源电路及背光灯恒流控制电路。
电源部分釆用的集成块有PFC校正块FAN7930(NF903),5VSTB形成开关调整块FSL206MR(NB905),12V、24V两电压形成块UW9O2(FSFR1700)。
灯电流恒流控制块主要部件有N701(AP3041)、N702(IW7018)等。
图1是此主板上5VSTB及12V电压分布图。
PFC校正电路NF903(FAN7930):⑧脚供电，来自VB901c极(12V),⑦脚输出驱动接VF903栅极,④脚为VF9O3S极连接电阻RF913上建立电压(不低于().8V)经RF925接入端，限制PFC电路工作最大电流。
①脚为PFC误差电压输入端(超过2.6V时OVP保护)，外接由RF9l)8、RF917、RF918、RF923、RF<)24组成的分压电路。
⑤脚接储能电感LF9O2次级端，作为过零检测信号输入端(1.5V)o(3脚为IC内误差放大器输出端，外接RC网络，误差信号在此脚建立电压以补偿误差放大器。
KDY为PFC电路正常工作输出为控制主芯片启动供电，正常时因RF919上拉⑧脚供电而呈高电平状态PFC电路中电容CF919、CF920两端电压不足38(IV 时，整机可能岀现自动关机、不开机、背光灯闪等现象，主查FAN793O①脚外PFC取|1■图像正常,TV、AV等伴音不正常：1.用耳机听声音也不正常，围绕主芯片检查，特别是查主芯片的R3、R4脚外接电容C558、C559及电感L5O3,最后重新刷新软件排除故障。
康佳LED三合一板电源和背光灯电路维修资料
康佳LED三合一板电源和背光灯电路维修资料康佳LED液晶彩电采用的是主板+电源+背光灯三合一组合35017677型板，与版本号为35018186、35018669的三合一板基本相同，只是LED驱动电路不同。
该板应用于康佳LED47M3500PDE、LED47E350PDE、LED47F3550F、LEDE47M3500PDE等液晶彩电中。
一、实物图解和电路组成见图1所示：其中主板部分由主芯片MSD6I981BTC、调谐电路TDA18273、功放电路HSH9010等IC和其它器件组成，对TV、AV、HDMI、VGA、HDTV、USB等各种信号进行放大和处理，形成的图像显示信号送到显示屏，产生的音频信号送到扬声器，同时对整机各个系统和单元电路进行调整和控制；开关电源中的PFC驱动电路采用FAN7930，电源驱动电路采用FAN6755W，输出+24V和VCC12V电压，为主板和背光灯电路供电；LED背光灯升压驱动电路采用AP3041，将+24V电压提升到33V~50V左右，为LED背光灯串正极供电；LED背光灯串负极通过专用调流电路iW7023进行电流调整和控制。
二、电源电路工作原理康佳35017677三合一板的开关电源电路组成方框图见图2所示，电路图见图3所示，由抗干扰和市电整流滤波电路、PFC功率因数校正电路、开关电源电路三部分组成。
通电后AC220V市电经过抗干扰电路滤除干扰脉冲，全桥整流后，产生100Hz的脉动直流电压，该电压经过PFC电路储能电感和升压二极管在大滤波电容CF917/CF919两端形成+300V的直流电压，为开关电源供电，开关电源启动工作，输出较低的直流电压为主板控制系统供电，整机进入待机状态。
遥控开机后，PFC电路启动工作，开关电源输出电压上升到正常值，背光灯电路和主板信号处理电路启动工作，整机进入开机状态。
1、保护电路⑴市电过压保护电路该保护电路由驱动电路NW907的1脚内外电路组成。
康佳液晶电视维修
康佳液晶电视机电源板是很容易出故障的一个地方，也是出故障的高发区，不同电视的价位和功能又有所不同，但是电视使用久了电源板会出现故障，那么我们应该怎么去维修呢?今天小编就教大家电视电源板的故障维修方法吧。
顾名思义，电源板是以电源处理为主的机板，电源处理的方式根据后续电路需求而多样化，如：输入输出类型：交流(AC)、直流(DC)、脉冲、高压、低压、高频、低频、单路、多路，变换类型：升压、降压、恒压、恒流、线性、非线性可控，电路方式：线圈耦合型变压器、电子器件型开关电源。
1、用风扇吹电源板用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC散热55度，PWM 低压电源散热片46度，主板CPU有70度。
2、更换高压电源的MOS原来的是ST的F11NM60N更换为BR(蓝箭)的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常;检修陷入困境。
3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。
4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。
电视机电源板的维修其实也没有大家想的那么难吧，不过电视机电源板还是需要我们用心的。
今天小编给大家介绍了以上四点自行维修电视电源板的方法，希望能够帮到大家的忙，如果真的自己维修不了，那么您可以请专业维修人员进行维修。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
康佳PD32ES33电源电路讲解与维修
PD32ES33电源电路讲解(网上收集) 康佳PD32ES33等离子电视是采用LG PDP32F1X031等离子屏，此机价格便宜，色彩鲜艳受到到广大用户青睐。
由于等离子电视需要多组工作电压并且要求精确供电时序，工作电压高、功率大、保护电路多，工作环境恶劣致使机身的电子元件容易损坏。
经统计此屏故障最高就是电源板，经维修发现此电源容易修复，大部分故障可以现场解决。
现在介绍电源板的工作的原理和维修经验，希望对大家维修等离子显示屏电源有所它帮助。
(一)电源输入EMC电路与PFC电路1、EMC电源滤波电路（1）LF101、LF102扼流圈通过不同线圈绕法和 C101、C104、C105构成共模，差模信号滤波，扼止外部干扰源同时也起扼止本电源干扰电网双重作用。
（2）TH601、TH602负温度热敏电阻，单个室温下为16Ω，冷机开机时防止电源瞬间浪涌电流损坏其他元件,热机后电阻接近0Ω。
（3）R101放电电阻，因为电源输入端阻抗达MΩ以上，所以关机后电阻给C101、C104、C105放电，CRT电视可以不用，因为有消磁电路可放电。
（4）VA101压敏电阻，电压过高达到压敏电阻的雪崩电压内阻迅速下降烧断保险丝，起保护电源防止故障扩大的作用。
（5）C102、C103、C106、C107安全电容是电源必须部件。
2、PFC(有源功率因数校正)电路⑪PFC芯片5501A的①脚为PFC高压检测②脚为参数设定③脚为输入电压（低压）检测④脚为电流反馈⑤脚为过零和过压检测⑥脚接地⑦脚驱动输出⑧脚供电。
维修经验总结：EMC电源滤波电路损坏极少，烧保险多为PFC电路开关管Q602或Q603其中一个损坏造成。
判断PFC电路是否工作，测大滤波电容C617或618两脚电压，如果是300V说明PFC电路没工作。
重点查一下PFC芯片5501A第⑧脚供电对不对，该供电受CPU控制，如果PFC芯片供电14V正常，还没有PFC 电压(380V),多为PFC芯片5501A①脚外接检测电阻R614、R615、R616、R617阻值变小所致（电阻下面有红胶，红胶漏电造成电阻变小），维修过程中只需把电阻拆下来，再把电阻和底板上的红胶用烙铁烫掉重装电阻即可。

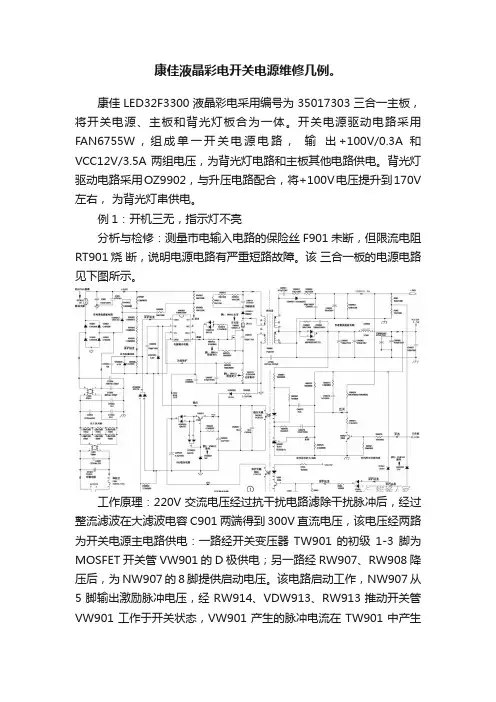

康佳液晶彩电开关电源维修几例。
康佳液晶彩电开关电源维修几例。
康佳LED32F3300液晶彩电采用编号为35017303三合一主板，将开关电源、主板和背光灯板合为一体。
开关电源驱动电路采用FAN6755W，组成单一开关电源电路，输出+100V/0.3A 和VCC12V/3.5A 两组电压，为背光灯电路和主板其他电路供电。
背光灯驱动电路采用OZ9902，与升压电路配合，将+100V电压提升到170V 左右，为背光灯串供电。
例1：开机三无，指示灯不亮分析与检修：测量市电输入电路的保险丝F901未断，但限流电阻RT901烧断，说明电源电路有严重短路故障。
该三合一板的电源电路见下图所示。
工作原理：220V交流电压经过抗干扰电路滤除干扰脉冲后，经过整流滤波在大滤波电容C901两端得到300V直流电压，该电压经两路为开关电源主电路供电：一路经开关变压器TW901的初级1-3脚为MOSFET开关管VW901的D极供电；另一路经RW907、RW908降压后，为NW907的8脚提供启动电压。
该电路启动工作，NW907从5脚输出激励脉冲电压，经RW914、VDW913、RW913推动开关管VW901工作于开关状态，VW901产生的脉冲电流在TW901中产生感应电压。
TW901的冷地端次级绕组感应电压经整流、滤波后，输出+12.2Vsb、+100V电压，+12.2Vsb电压为主板和背光灯驱动电路供电，+100V电压为背光灯升压电路供电。
维修过程：测量大滤波电容C901两端无300V电压，说明抗干扰和市电整流滤波电路有开路故障。
检查上图所示的抗干扰电路，发现限流电阻RT901烧断开路，说明短路故障在RT901之后的电路中。
对滤波电容C901和电源开关管VW901进行检测，发现VW901有漏电现象，正反向电阻均为100Ω左右。
检测其它元件未见异常，更换VW901、RT901后，通电试机出现图像和伴音，但数分钟后再次三无。
再检查发现新更换的VW901再次击穿漏电，RT901再次烧断。
轻松学会康佳液晶彩电高压板维修(第一章)
轻松学会康佳液晶彩电高压板维修（第一章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信第一节康佳KIP200I18-01电源＋高压二合一板维修康佳液晶彩电采用的KIP200118-01电源板，是康佳公司自主研发的电源＋高压二合一板，编号为34005764，应用于康佳LC42DT68AC等LPL超薄42in液晶彩电中。
其开关电源集成电路采用FSQ0265 ＋NCP1653A ＋FSQ0765组合方案，提供＋5Vdc±5%/2A和＋12Vdc±5%/4A电压，为主板和电源板的高压部分供电；高压部分采用OZ9926A ＋LM324组合方案，输出980V（有效值），工作电流为135 mA（典型值）的高频交流电压，将背光灯点亮。
最大总输出功率为200W。
一、电源电路工作原理康佳KIP200I18-01电源＋高压二合一板的开关电源部分电路如图3-1和图3-2所示；开关电源电路组成框图如图3-3所示。
开关电源部分由三个电路组成：一是以集成电路NCP1653A （NF901）为核心组成的PFC电路，将整流滤波后的市电校正后，产生约400V的Vbus电压，为主、副开关电源供电；二是以集成电路FSQ0265 （NB901）为核心组成的副开关电源，产生＋5 Vsb电压，为主板控制系统供电，同时产生VCC电压，为PFC电路和主电源驱动电路供电；三是以集成电路FSQ0765 （NW901）为核心组成的主开关电源，产生＋12V电压，为主板和高压板供电。
开关机采用控制PFC电路NF901和主开关电源NW901驱动电路VCC 和VCC1供电的方式。
（一）副开关电源副开关电源电路如图3-1的右下部所示。
它主要由集成块NB901 （FSQ0265 ）、变压器TB901,稳压控制电路NB951 （TL431）、光耦合器NB950 （PC817）等组成，为整机控制系统电路提供待机和正常工作所需要的5Vsb电压，同时为NF901和NB901提供VCC工作电压。
康佳液晶彩电用台达电源板原理与维修_一_
康佳液晶彩电用台达电源板原理与维修_一_ 康佳液晶彩电常用的台达电源，采用DLA001+ICE 表 1 I CE3B1065引脚功能和对地电压 3B1065+UCC28051 组合方案。
该电源分为三部分:一是开机电压待机电压引脚符号功能以驱动控制厚膜电路 ICE3B1065为核心组成的副电 (V) (V) 源，为主板微处理器控制系统供电;二是以驱动控制电 ?Softs软启动外接电容器4.44.4路 UCC28051 和大功率 OMSFET 开关管 Q1、Q9 为核心 ?FB稳压环路控制输入3.73.7组成的 PFC 功率因数校正电路;三是以驱动控制电路 S 开关管源极电内部 MO0 0 Isense ? DLA001 和大功率 MOSFET 开关管 Q3、Q4 组成的主开关流检测输入电源，向负载电路提供+24 V 和 +12 V 电源。
——?NC空脚通电后，副电源首先启动工作，为主电路板微处理电 Drain内部 MOS 开关管漏极400320?器控制系统提供 +5 V 的工作电压。
遥控开机后，副电源为 PFC 功率因数校正电路、驱动控制电路UCC2805 1、主——?NC空脚视开关电源驱动控制电路 DLA001 提供 V-ON 电源电压， CC VIC 电源供电输入13.015.0?CC使主开关电源启动工作，向主电路板负载电路提供 ?GND接地00机 +24 V和 +12 V 两种电压。
CX1、FL1-2、CX2、CY3、FL2-1、L1 抗干扰电路滤除扰干待机时，采用切断 PFC 功率因数校正电路驱动控制电路 UCC28051、主开关电源驱动控制电路DLA001 的后，由 BD1 桥式整流、C1、L2、C2 滤波后，得到100 Hz 约 V-ON 供电，主电源停止工作。
CC+300 V 脉动直流电压。
该电压再经 PFC 电路斩波储能康佳液晶彩电采用台达电源板，设有以晶闸管为电感和 D1 整流、C3 滤波后，产生稳定的 320 V 左右的核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管被触发导通，保护电路启动。
康佳彩电内部维修资料
康佳彩电内部维修资料(鸿扬搜集整理)T2969E行场幅忽大忽小故障机型：T2969E故障现象：行场幅忽大忽小分析与检修：根据现象可以断定故障在电源行场电路部分，此时打开机器看到电源已修的一塌糊涂了，脱开行电路，接上假负载开机测电源电压135伏正常。
此时检查了行场电路都没有问题，还是怀疑是电源的故障，在光耦3、4端接上3K电阻开机一切正常,断定故障是在稳压部分，最后更换电位器一切正常。
P34FG218开机就保护故障机型：P34FG218故障现象：开机就保护分析与检修：此机在维修站修了好长时间，翻过底板一看,所有保护电路都已检查过了,高压包也代换了。
此时检查主电源正常,又检查了保护电路总线电路没发现什么问题,代换了场块存储器数字板故障依旧。
后来在检查时看到S校正电容已有裂纹,更换后开机一切正常。
T25SK076开机有高压，光栅没有出现就自动关机。
故障机型：T25SK076故障现象：开机有高压，光栅没有出现就自动关机。
分析与处理：SK系列的机器保护有场失落保护，X射线保护。
该机型场失落保护是通过OM8373的50脚检测的，X射线保护是通过OM8373的36脚检测。
当这两脚，任一个脚异常都会被内部的寄存器锁存，CPU 通过I2C总线检测到这个异常信息后，立即进入中断程序执行关机指令或者其它的指令（至于执行什么样的操作指令，是由程序决定的）。
CRT电视的场失落保护的目的是保护荧光粉局部温度过高而灼伤，即是不能有过亮度的水平亮线出现。
所以场失落保护的时间是在荧光屏没有亮的时候就已经保护了。
CRT电视的场失落保护原理是通过检测场逆程脉冲来实现的。
CRT电视场失落保护的措施有两大类：采用飞利浦电路的一般都是由CPU执行关机，采用东芝电路的一般是IC内部电路消隐动作或是外部专用消隐电路动作。
CRT 电视的X射线保护的目的是防止过量的X射线辐射和过高的逆程脉冲损坏行管。
CRT电视X射线的保护原理是对行逆程幅度进行整流，通过检测经过整流的直流电压来执行硬件或者软件关机。
康佳电视电源板维修方法介绍
我们现在在日常生活中，都会进行康佳电视机的使用，在我们的夜以继日的使用中，电视难免会出现问题。
在众多的电视配件中，电视电源板是最容易出现问题的一种。
那么电视电源板出现问题以后怎么进行维修呢？下面小编就向大家介绍下几种电视电源板维修的方式。
电视电源板电视电源板维修—待机电路中故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
直观检查发现＋5V滤波电容CB7、CB8已鼓包，换新后故障排除。
电视电源板维修—开／待机控制电路故障现象：＋5V电压正常，但无＋12V和＋24V电压输出。
分析检修：测＋5V待机电压正常，用导线将＋5V电压接到开／待机控制端，测电容C5两端电压只有＋300V，这说明PFC电路没工作；测PFC振荡块IC2（L6563）的供电端14脚电压为0V（正常值是＋＋19V），该电压由变压器T2的④-⑤绕组产生。
检查该供电电路，发现三极管Q11击穿，电阻R7开路。
更换损坏元件后试机，故障排除。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
康佳KPSL180C3-0134008276（100W）电源板原理检修
康佳KPSL180C3-0134008276（100W）电源板原理检修康佳KPS+L180C3-01电源板故障检修流程图康佳KPS+L180C3-01电源板待机指示灯不亮的检修思路若指示灯不亮,故障一般在副电源电路中。
首先测量PFC电路输出滤波电容CF913、CF919两端是否有待机300V电压,若无电压,则故障在市电输入抗干扰电路和市电整流滤波电路,先检查熔断器是否熔断。
如果熔断器F901已经熔断,说明开关电源存在严重短路故障,主要对以下电路进行检测:一是检查压敏电阻Z901和交流抗干扰电路CY901~CY904、CX901、CX903和整流滤波电路元器件BD901、CF902、CF903是否击穿漏电;二是检查PFC电路开关管QF902是否击穿;三是检查主电源厚膜电路FSFR1700的①脚内部开关管是否击穿;四是检查副电源厚膜集成电路FSGM300N是否击穿,如果击穿,继续查与TB901的②-④绕组并联的尖峰吸收电路元器件DB901、CB90l、RB914。
若主电源厚膜电路FSFR1700损坏,一是检查CW913是否损坏,如果损坏需选用2kV的优质电容。
CW913串联谐振电容既是隔直电容又是谐振电容,它用于储存谐振的能量,由于谐振的能量取决于输出功率,谐振电容的容量越小,其电压就越高;二是检查FSFR1700的⑨脚外部的供电电路DW905以及②脚外部稳压电路光耦合器UW903。
如果熔断器F901未熔断,测量副电源有无+5VSB电压输出。
若无输出,检测副电源UB901及其外部电路元器件,如果测量UB901正常,先断开市电欠电压保护电路中的QB904以及5V电压输出过电压保护电路(U957),然后检测UB901各个引脚的电压是否正常,再进一步检测各部分外围电路;5V电压在不正常范围内,检测稳压电路UB951、UB952及相关元器件有无异常。
副电源的输出端的负载电路发生严重短路故障,也会造成副电源无电压输出。
康佳32F3300CE型LED液晶电视DC-DC电路分析与故障检修
电视机*■------1/康佳3的咖C£型LED液晶_DC-DC獻紛析与欲障接修康佳32F3300C E型L ED液晶电视采用三合 _板，板号为35016968,屏型号为H V320W H C- 200-X-PCB-XU0。
实绘主板上的D C-D C转换 电路如图1所示（未标注容量的电容为贴片电容)。
5Vsb待机电压形成电路由N802( FR9888 )及 外置元件组成。
通电后，12V电压一路加到N802 ②脚，另一路通过电阻R835加到N802的使能端 ⑦脚，电路起振,在③脚产生幅度约为11.6Vp-p、周期约为2.9|j l S的波形，如图2所示。
在N802内部的续流管及储能电感L806的作用下，在滤波电□李洪臣容C843、C848两端形成5V直流电压。
3.3Vsb待机电压由N806(W33K)稳压产生，供CPU、遥控、按键等电路使用。
1.25V内核供电电压电路由N801(HL208)及 外置元件组成。
二次开机后,C P U的Power端输 出约3V左右的高电平，通过电阻R804加到 N801的使能控制端①脚。
电路起振，在N801③脚 产生幅度为3.6Vp-p、周期为0.56j j l s的脉冲，如图 3所示。
在N801内部续流二极管及储能电感L801的作用下，在滤波电容C506两端产生1.25V 电压,供主芯片内核使用。
①②③16 T e l e v i s i o n电压由N801( 1117-25C)稳压产生，供D D R使 除。
w-w w.jw1989.e n A P P l-IA T M C S E TREPA ITRITSIG用。
待机时,C P U的P O W E R端子输出OV低电 平，三极管V W971截止，则取样电阻R W977不 起作用，此时的取样电阻为R W975、R W976,此 时开关电源90V(背光供电）端的电压约为55V, 12V端的电压约为6.5V。
康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(上)
1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。
开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。
65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。
CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。
滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。
另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。
R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。
R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。
电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。
利用灯炮法来维修康佳T21SA、T21TE系列电源的方法和实测数据（图）
利用灯炮法来维修康佳T21SA、T21TE系列电源的方法和实测数据（图）1、用传统方法检测电路元件损坏部分并更换，并在保险处接入100W灯炮。
2、在+B输出端对地接入一只R2M，此为防止输出电压过高而设，实用时可以不接。
3、打开电源开关，灯炮不论在开机或待机状态下都不应发光。
若发光，说明电路仍存在故障，应进一步查找故障元件。
4、测量灯炮两端的交流电压降应在7—10V左右，行起振后或带有假负载时两端压降略有增大，但不会超过20V，此时灯炮也看不到发光现象。
否则表示电路仍存在故障元件。
5、测量+B输出电压时，若是待机状态，输出电压应为40—45V 之间，转为开机状态后，输出电压应为110V左右。
6、电路中实用关键元件及代换：V901--------K2645-------可用7A600V50W以上场效应管代换即可V902--------C2655-------代换型号C3807V903--------MPSA-06-------可用2N5551代换，直接插入。
V908--------A327A-------可用2N5401代换，但要注意极性，校正后插入。
VD907------1N4148VD906------15V稳压二极管，1/2W即可VD912------18V稳压二极管，1/2W即可，该管在电路图中没有，如图新加红色线条部分。
注：R910开路时电源有吱吱声，同时输出端除+B外，其它电压下降。
7、电源部分图纸如下：1、用传统方法检测电路元件损坏部分并更换，并在保险处接入100W灯炮。
2、在+B输出端对地接入一只R2M，此为防止输出电压过高而设，实用时可以不接。
3、打开电源开关，灯炮不论在开机或待机状态下都不应发光。
若发光，说明电路仍存在故障，应进一步查找故障元件。
4、测量灯炮两端的交流电压降应在7—10V左右，行起振后或带有假负载时两端压降略有增大，但不会超过20V，此时灯炮也看不到发光现象。
否则表示电路仍存在故障元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RV901压 敏电阻
负温度热敏 电阻
R903放电电阻
C903 C902 Y电容
市电欠压保护
R905 R911 R912 R909 R910 CW907 CW912 Q901 Q902组成 市电欠压保护电路 ，R905 R911 R912 R909对市电电压取样，市 交流220 电电压高低由R909反应出来，正 常市电Q901饱和导通，Q902截 止，整个欠压保护电路不起作为 。 当市电电压下降不能使Q901饱和 导通时，VCC电压经R910使 Q902导通，IC反馈脚电压被拉低 ，电源无电压输出。
TL431特性：
1：正常R极2.5V左右，电压越高流过C-A极的电流
I
就越大，反之越小。
2：大于2.6V，C-A极电流最大，视为短路。
3：小于2.4V， C-A极电流指数性减小，视为开路。
U 阀值电压
自举升压电路（电源，逆变部分常见电路）
• 图1：当信号输入高电平时，Q4导通，Q4/C极低电平，Q1截止， 同时由于Q4/E极高电平，Q2导通，C1上的电压经L电感,Q2放电 回路，
电压Vo=(1+R1/R2)2.5V
• TL431原理
根据通过电阻的电流相等，得到公式：
Vo R1
2.5V R2
2.5V是TL431参考电 压，实际为2.495V， 为了好记，通常记为 2.5V
已知 板上电阻求输出电压（R1=18.7K R2=20K//4.75K） 解：
实物为20K
光耦特性：
•
三.学习乐趣：电源理论变化不大，我们可以在学习与技术提高中感受到进步的乐趣
，在社会中自立。
•
四.发展方向：“轻薄短小”是电源发展的方向，现在还在又多了一项绿色能源，即
低碳经济。
•
①低干扰（低辐射）
•
②低能耗
•
③高可靠性
电源主要作用：
• 1.作用：将AC90V~240V转化为DC+5VSTB +12V +24V • +5VSTB给MPU电路供电 • +12V给屏逻辑板供电，主板各种电压供电，（伴音功放
• 当信号输入低电平时， Q4截止，Q4/E极低电平，Q2截止，由于 L在Q2截止期间产生左正右负反冲高电压VB，VB>5V，同时在Q4 截止时， Q4/C极高电平，瞬时VG1≦VS1，导致Q1不导通或导通 延时而烧MOS管。
• 图2：当信号输入高电平时，Q4导通，Q4/C极低电平，Q3截止， Q1截止，同时由于Q4/E极高电平，Q2导通，C1经L电感Q2放电 回路，5V电源经D给C充电，上正下负。
维修时要好好地利用光耦与TL431的特性，能大幅度地缩 短维修时间，
光耦特性：
控制光耦1-2脚电流（压降），就能控制3-4脚电位指数性变化
1：正常为1V左右，3-4脚电位受光控制，电流越大，光越强，3-4脚压降越低。
2：大于1.1V，光耦内光电三极管受光最大，饱和导通，3-4脚压降为0V
3：小于0.9V，光耦内光电三极管受光减弱，视为退出光控制范围
• 当信号输入低电平时， Q4截止，Q4/E极低电平，Q2截止，由于 L在Q2截止期间产生左正右负反冲电压VB，刚好与C电容上电压 叠加VA=5V+VB>5V，D截止，同时在Q4截止时， Q4/C极高电平 ，Q3导通，A点电压经Q3加到Q1，VG1比VS1高5V，解决Q1不 导通或导通延时而烧MOS管。
康佳自制电源维修
平板技术研究员
学习开关电源的必要性
•
一．发展的需要：现在的液晶修市场。
•
其原因有4：
•
①高度集成
•
②本身故障低
•
③变化快，技术含量高
•
④无元件可修
•
二.现实中需要：电源是电器的根本，任何电器都无法离开电源，而电源也是故障率
很高的部件，占总故障的30-40%，二合一电源占50-60%。
逆变部分电路
5V稳压
低压保护
此电路未装
第二章：模块化讲解
电磁干扰(EMI)和电磁兼容(EMC)问题 （1）L901 L902 L903通过不同线圈绕法和 C904 C901构成共模，差模信号滤波 （2）RT901（NTC5.1）负温度热敏电阻（5.1欧电阻）冷机开机时防止电源瞬间浪涌电流损坏 其他元件,热机后电阻接近0欧。 （3）R903放电电阻，输入阻抗达几百K以上，关机后给C901 C904放电 （4）RV901压敏电阻，电压过高击穿烧保险 （5） C903 C902 Y电容
11 CC LU+B=ALL CD 7004N1 BA B 2121 QQQQ DD NN GG A 5 + 5 + 3 Q D N G 1 R 4 Q D N G 1 R 4 Q D N G
图1
+ -
+
-
图2
实际应用电路
电源正面图
34005565电源背面图
电源部分电路
14V 50K欧
20K欧
供电） • +24V给逆变器供电，伴音功放供电
电源方框图
AC90V~240v
EMI滤波
桥式整流滤波
300v
变压器
整流滤波
+5vSTB +12V +24v
软启动
市电欠压或 过压保护
PWM芯片
过压 保护
大功率管
限流电路
稳压取样 电路
电压反馈
德州仪器公司(TI)生产的TL431是一是一个有良好的热稳定性能的三 端可调分流基准源。它的输出电压用两个电阻就可以任意地设置到 从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω, 在很多应用中可以用它代替齐纳二极管,例如：数字电压表,运放电路、 可调压电源,开关电源 优点：制成的高精度稳压直流电源,电路的纹波 极小,精度极高。3个引脚分别为:阴极(CATHODE)、阳极(ANODE)和 参考端(REF) 工作的必要条件,就是通过阴极的电流要大于1 mA 输出
光电隔离器，简称光耦，光耦是利用光为媒介传输电信号(电-光-电） 1：高绝缘能力，常用于高低压控制，冷热地隔离控制。 2：高稳定性 3：工作稳定 4：能有效地抑制共模干扰(输入端属于电流型工作的低阻元件） 5：信号单向传输 6：寿命长 内部结构有以下几种： 1.光电二极管 2.光电三极管 3.光电双三极管 光耦分为两种：一种为非线性光耦，另一种为线性光耦，电视常用线性光 耦。例：PC621 PC817 B0921等都是光电三极管型线性光耦。
U701 5V供电电路
