亿佰特(Ebyte)-窄带传输与LoRa扩频传输应用方案

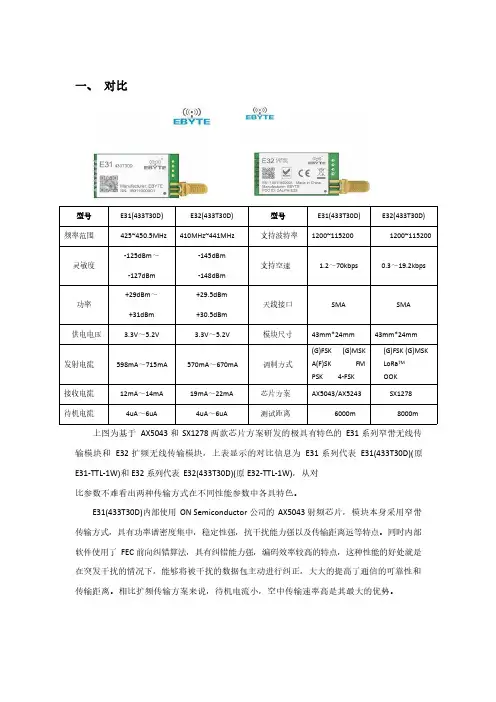

一、对比型号E31(433T30D)E32(433T30D)型号E31(433T30D)E32(433T30D)频率范围425~450.5MHz 410MHz~441MHz支持波特率1200~1152001200~115200灵敏度-125dBm ～-127dBm -145dBm-148dBm 支持空速 1.2～70kbps 0.3～19.2kbps功率+29dBm ～+31dBm+29.5dBm+30.5dBm 天线接口SMA SMA供电电压3.3V ～5.2V3.3V ～5.2V 模块尺寸43mm*24mm 43mm*24mm 发射电流598mA ～715mA 570mA ～670mA 调制方式(G)FSK(G)MSKA(F)SK FM PSK4-FSK(G)FSK (G)MSK LoRa TM OOK 接收电流12mA ～14mA 19mA ～22mA 芯片方案AX5043/AX5243SX1278待机电流4uA ～6uA4uA ～6uA测试距离6000m8000m上图为基于AX5043和SX1278两款芯片方案研发的极具有特色的E31系列窄带无线传输模块和E32扩频无线传输模块，上表显示的对比信息为E31系列代表E31(433T30D)(原E31-TTL-1W)和E32系列代表E32(433T30D)(原E32-TTL-1W)，从对比参数不难看出两种传输方式在不同性能参数中各具特色。

E31(433T30D)内部使用ON Semiconductor 公司的AX5043射频芯片，模块本身采用窄带传输方式，具有功率谱密度集中，稳定性强，抗干扰能力强以及传输距离远等特点。

同时内部软件使用了FEC 前向纠错算法，具有纠错能力强，编码效率较高的特点，这种性能的好处就是在突发干扰的情况下，能够将被干扰的数据包主动进行纠正，大大的提高了通信的可靠性和传输距离。

相比扩频传输方案来说，待机电流小，空中传输速率高是其最大的优势。

亿佰特WiFi模组选型指南以及WiFi模块应用方案详解

亿佰特WiFi模块选型指南及WiFi模块物联网应用案例成都亿百特电子科技有限公司WiFi类模组分别采用UART 、SDIO、USB三种不同接口，内置IEEE802.11协议栈以及 TCP/IP 协议栈，能够实现用户串口数据到无线网络之间的转换。

1.模组分类选型指导说明1.1 E103系列模组选型指导1.1.1 E103系列模组双频模组E103系列双频模组芯片方案分别采用TI第三代Wi-Fi芯片CC3235S和瑞昱半导体的RTL8811CU-CU-CG而进行研发。

符合IEEE802.11 a/b/g/n标准和IEEE 802.11b/g/n/ac标准，具有丰富的接口和强大的处理器，可为高吞吐量性能的集成无线WLAN设备提供了一种E103-W06 E103-RTL8811CU1.1.2 E103系列WiFi+蓝牙双模模组E103系列WiFi+蓝牙双模模组内置方案较为多元化，因此符合的标准协议也较为丰富，目前拥有蓝牙 5.4/5.2/5.1/5.0+WiFi6/WiFi4等不同标准协议规范类产品，且工作在1.1.3 E103系列超低功耗WiFi模组E103系列低功耗WiFi模组工作在2.4~2.4835GHz 频段，符合IEEE 802.11b/g/n协议标准。

模块集成了透传功能，即拿即用，支持串口 AT 指令集用户通过串口即可使用网络访问的功能，广泛应用于穿戴设备、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、1.1.4 E103系列WiFi路由模组E103系列WiFi路由模组目前拥有两款产品，分别为E103-W20（7688）和 E103-W20（7628）。

该类模块是基于联发科 MT7688AN及 MT7628AN为核心的低成本低功耗的物联网模块。

模块引出了 MT7688AN /MT7628AN的所有接口，支持 OpenWrt 操作系统及自定义开发，具有丰富的接口和强大的处理器，可以广泛的应用于智能设备或云服务应用等，并可以自由进行1.1.5 E103系列通用型模组E103系列通用型模组不仅具有丰富的外设接口，还拥有强大的神经网络运算能力和信号处理能力，成本低，且适用于AloT 领域的多种应用场景，例如唤醒词检测和语音命令识别、E103-RTL8189 E103-W05 E103-W01-IPX E103-W01 E103-W101.1.6 E103系列WiFi mesh模组在 EBYTE 的方案中，我们公司支持WIFI Mesh支持有路由组网和无路由组网的模块为E103-W07，E103-W07是一套建立在Wi-Fi协议之上的网络协议。

亿佰特(Ebyte)-E27系列一款433MHz射频模块-小体积贴片型-最大功率20dBm。模块自带高性能-弹簧天线

产品概述E28系列产品是2.4GHz射频收发模块，通信距离远；具有极低的低功耗模式流耗。

此模块为小体积贴片型(引脚间距1.27mm)，模块自带高性能PCB板载天线。

E28系列产品采用Semtech公司的SX1280射频芯片，此芯片包含多样的物理层以及多种调制方式，如LORA,FLRC,GFSK。

特殊的调制和处理方式使得LORA和FLRC调制的传输距离大大增加；是一款高性能物联网无线收发器，并可以兼容蓝牙协议。

出色的低功耗性能、片上DC-DC和Time-of-flight使得此芯片功功能强大，可用于智能家居、安全系统、定位追踪、无线测距、穿戴设备、智能手环与健康管理等等。

SX1280支持RSSI，用户可以根据需要实现深度的二次开发；SX1280亦集成飞行时间(time of flight)，适用于测距功能。

E28系列产品为硬件平台，无法独立使用，用户需要进行二次开发。

目录1.技术参数 (3)1.1.E28-2G4M12S (3)1.2.E28-2G4M20S (3)1.3.参数说明 (3)2.机械特性 (4)2.1.E28-2G4M12S (4)2.1.1.尺寸图42.1.2.引脚定义4 2.2.E28-2G4M20S (5)2.2.1.尺寸图52.2.2.引脚定义53.推荐连线图 (6)3.1.E28-2G4M12S (6)3.2.E28-2G4M20S (6)4.生产指导 (7)4.1.回流焊温度 (7)4.2.回流焊曲线图 (7)5.常见问题 (8)5.1.通信距离很近 (8)5.2.模块易损坏 (8)6.重要声明 (8)7.关于我们 (8)1.技术参数~~1.1.E28-2G4M12S1.2.E28-2G4M20S因采用高增益PA,为保证线性度和效率，SX1280不需配置为最大功率输出，建议SX1280的功率输出寄存器设置成16（输出功率为-2dBm）。

1.3.参数说明●在针对模块设计供电电路时，往往推荐保留30以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小；●射频芯片处于纯粹接收状态时消耗的电流称为接收电流，部分带有通信协议的射频芯片或者开发者已经加载部分自行开发的协议于整机之上，这样可能会导致测试的接收电流偏大；●处于接纯粹收状态的电流往往都是mA级的，µA级的“接收电流”需要开发者通过软件进行处理；●关断电流往往远远小于整机电源部分的在空载时所消耗的电流，不必过分苛求；●由于物料本身具有一定误差，单个LRC元件具有±0.1的误差，但犹豫在整个射频回路中使用了多个LRC元件，会存在误差累积的情况，致使不同模块的发射电流与接收电流存在差异；●降低发射功率可以一定程度上降低功耗，但由于诸多原因降低发射功率发射会降低内部PA的效率。

亿佰特(Ebyte)-高速连传与LORA的区别和优势

高速连传电台，支持Modbus协议，超远距离，不限包长，不间断连续传输，实现低延迟/高响应的半双工通讯；多种功率可选，同时支持RS232与RS485接口，适合于：高速连续传输、工控Modbus、航模飞控等。

LoRa扩频技术，传输距离与穿透能力比传统FSK提升1倍以上；主动纠正被干扰的数据包，使通讯距离更远，抗干扰能力更强；超低功耗。

1.产品特点【LoRa扩频】：LoRa直序扩频技术将带来更远的通讯距离；发射功率密度低，不易对其他设备造成干扰；保密性高，被截获的可能性极低；抗干扰能力强，对同频干扰及各种噪声具有极强的抑制能力；具有极好的抗多径衰落性能。

【超低功耗】：即空中唤醒功能，特别适用于电池供电的应用方式；当模块处于省电模式下即模式2时，配置模块的接收响应延时时间可调节模块的整机功耗，模块可配置的最大接收响应延时为2000ms，在此配置下模块的平均电流约30uA。

【定点发射】：支持地址功能，主机可发射数据到任意地址、任意信道的模块，达到组网、中继等应用方式：例如：模块A需要向模块B（地址为0x0001，信道为0x80）发射数据AA BB CC，其通信格式为：000180AA BB CC，其中00 01为模块B地址，80为模块B信道，则模块B可以收到AA BB CC（其它模块不接收数据）。

【广播监听】：将模块地址设置为0xFFFF：可以监听相同信道上的所以模块的数据传输；发送的数据，可以被相同信道上任意地址的模块收到，从而起到广播和监听的作用。

【前向纠错】：模块具有软件FEC前向纠错算法：其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离；在没有FEC的情况下，这种数据包只能被丢弃。

【休眠功能】：当模块处于休眠模式下即模式3时，无线接收关闭单片机处于休眠状态；此时整机功耗约几uA，在此模式下模块仍然可接收MCU发过来的配置数据（更改模块参数）。

【看门狗】：模块内置看门狗，并进行精确时间布局，一旦发生异常，模块将在0.107秒内重启，且能继续按照先前的参数设置继续工作。

lora模块使用手册

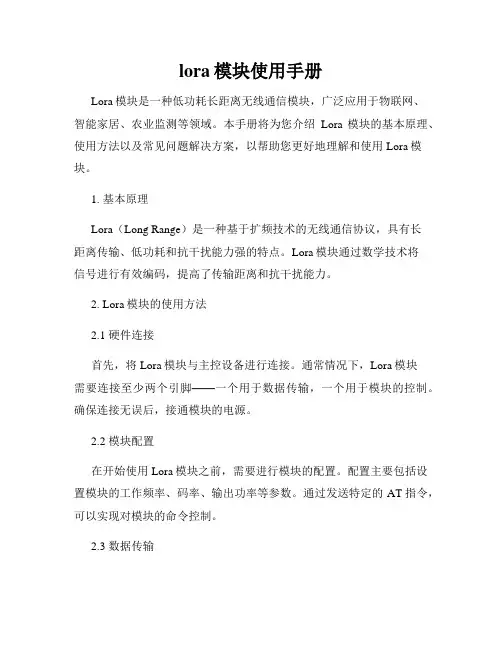

lora模块使用手册Lora模块是一种低功耗长距离无线通信模块，广泛应用于物联网、智能家居、农业监测等领域。

本手册将为您介绍Lora模块的基本原理、使用方法以及常见问题解决方案，以帮助您更好地理解和使用Lora模块。

1. 基本原理Lora（Long Range）是一种基于扩频技术的无线通信协议，具有长距离传输、低功耗和抗干扰能力强的特点。

Lora模块通过数学技术将信号进行有效编码，提高了传输距离和抗干扰能力。

2. Lora模块的使用方法2.1 硬件连接首先，将Lora模块与主控设备进行连接。

通常情况下，Lora模块需要连接至少两个引脚——一个用于数据传输，一个用于模块的控制。

确保连接无误后，接通模块的电源。

2.2 模块配置在开始使用Lora模块之前，需要进行模块的配置。

配置主要包括设置模块的工作频率、码率、输出功率等参数。

通过发送特定的AT指令，可以实现对模块的命令控制。

2.3 数据传输Lora模块的核心功能是实现无线数据传输。

在发送数据时，通过调用模块的发送函数，将要发送的数据传输给Lora模块，模块将数据进行编码和调制后，通过无线信道发送给接收方。

接收方收到数据后进行解调和解码，得到原始数据。

3. 常见问题解决方案3.1 信号弱或传输距离短如果Lora模块传输距离短或信号弱，可以尝试以下解决方案：- 检查模块之间的通信距离，确保在有效范围内；- 调整模块的输出功率，增加传输距离；- 检查是否有干扰源，如电磁干扰或其他无线设备，排除干扰源。

3.2 数据传输失败如果Lora模块数据传输失败，可能是以下原因导致：- 检查模块的配置是否正确，包括频率、码率等参数；- 检查模块之间的连接是否正常，如线路接触不良或连接错误；- 检查接收方是否处于工作状态，可尝试重新激活接收方。

总结本手册介绍了Lora模块的基本原理、使用方法以及常见问题解决方案。

通过本手册的学习，您可以更好地理解和使用Lora模块，实现低功耗长距离无线通信。

亿佰特--LoRa扩频的433MHz大功率无线串口模块用户手册(E32-TTL-1W-SX1278)

.一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5).三．工作模式 (6)3.1模式切换 (7)3.2一般模式（模式0） (7)3.3唤醒模式（模式1） (7)3.4省电模式（模式2） (8)3.5休眠模式（模式3） (8)3.6快速通信测试 (8).四．指令格式 (9)4.1出厂默认参数 (9)4.2工作参数读取 (9)4.3版本号读取 (9)4.4复位指令 (9)4.5参数设置指令 (9).五．参数配置 (11).六．包装与焊接 (12).七．定制合作 (12).八．关于我们 (13).1.1E32-TTL-1W是一款基于SEMTECH公司SX1278射频芯片的无线串口模块（UART），透明传输方式，1W发射功率，工作在输出，兼容3.3V与5V的IO口电压。

LoRa直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。

模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。

在没有FEC的情况下，这种数据包只能被丢弃。

模块具有数据加密和压缩功能。

模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。

而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。

1.21.3系列产品E32-TTL-1W1.4常见问题E32-TTL-1W.2.1*我司提供Altium designer封装库请前往官网下载或联系我们索取2.3模块复位E32-TTL-1W2.4AUX 详解E32-TTL-1W2.2AUX 用于无线收发缓冲指示和自检指示。

它指示模块是否有数据尚未通过无线发射出去，或已经收到无线数据是否尚未通过串口全部发出，或模块正在初始化自检过程中。

Lora模块传输距离不理想、误码率高,快检查是不是以下问题!

Lora模块传输距离不理想、误码率高，快检查是不是以下问题！
Lora模块已经广泛应用于家庭安防报警及远程无钥匙进入、智能家居以及工业传感器等、无线报警安全系统、楼宇自动化解决方案、无线工业级遥控器、医疗保健产品、高级抄表架构(AMI)等场景中，但很多人在Lora模块的使用过程中依然会遇到很多问题，今天成都亿佰特就给大家分享一下Lora模块常见问题的解决办法。

一、Lora模块传输距离不理想
●地面吸收、反射无线电波，靠近地面测试效果较差；
●当存在直线通信障碍时，通信距离会相应的衰减；
●天线附近有金属物体，或放置于金属壳内，信号衰减会非常严重；
●海水具有极强的吸收无线电波能力，故海边测试效果差；
●温度、湿度，同频干扰，会导致通信丢包率提高；
●室温下电源低压低于推荐值，电压越低发功率越小；
●功率寄存器设置错误、空中速率设置过高（空中速率越高，距离越近）；
●使用天线与模块匹配程度较差或天线本身品质问题。

二、Lora模块易损坏
●请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；
●请检查电源稳定性，电压不能大幅频繁波动；
●请确保安装使用过程防静电操作，高频器件静电敏感性；
●请确保安装使用过程湿度不宜过高，部分元件为湿度敏感器件；
●如果没有特殊需求不建议在过高、过低温度下使用。

三、Lora模块误码率太高
●附近有同频信号干扰，远离干扰源或者修改频率、信道避开干扰；
●电源不理想也可能造成乱码，务必保证电源的可靠性；
●延长线、馈线品质差或太长，也会造成误码率偏高。

●以上三点就是Lora模块使用过程中可能会出现的问题，希望能给大家一些解决的灵感和思
路。

亿佰特高品质高防护工业级无线数传电台 E90-DTU(400SL44)使用手册

目录第一章产品介绍 (2)1.1 产品简介 (2)1.2 功能特点 (2)第二章快速入门 (3)第三章安装尺寸 (4)3.1 接口及指示 (4)第四章接口定义 (5)4.1 电源接口说明 (5)4.2 RS232接口定义 (5)4.3 RS485接口定义 (5)第五章技术指标 (6)5.1 型号规格 (6)5.2 通用规格参数 (6)5.3 频率范围及信道数 (6)5.4 发射功率等级 (6)5.5 空中速率等级 (7)5.6电流参数 (7)5.7 收发长度及分包方式 (7)第六章功能详解 (7)6.1 定点发射（16进制） (7)6.2 广播发射（16进制） (8)6.3 广播地址 (8)6.4 监听地址 (9)第七章工作模式 (10)7.1 一般模式 (10)7.2 配置模式 (10)第八章寄存器读写控制 (11)8.1 指令格式 (11)8.2 寄存器描述 (11)8.3 出厂默认参数 (14)第九章中继组网模式使用 (15)第十章上位机配置说明 (16)第十一章相关产品 (17)第十二章实际应用领域 (18)第十三章使用注意事项 (19)重要声明 (20)关于我们 (20)第一章产品介绍1.1 产品简介E90-DTU(400SL44) 是真正的高品质工业级无线数传电台，电台采用LORA扩频技术，其强大的抗干扰能力，让无线通信在工业现场更加稳定可靠。

它具有多种传输方式，工作在(410.125～493.125MHz）频段（默认 433.125MHz），电台提供透明RS232/RS485接口。

LoRa 直序扩频技术将带来更远的通讯距离，且具有抗干扰能力强的优势。

模块具有软件 FEC 前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。

在没有 FEC 的情况下，这种数据包只能被丢弃。

电台具有数据加密功能，电台在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义；支持分包长度设定，支持不同的实时性和数据包。

亿佰特(Ebyte)-LoRa无线通讯在智能路灯的应用方案

在LED节能路灯逐步普及后，传统城市照明中能源利用率低、路灯状态监控不便等问题逐渐解决，节约了大量的人力物力，然而接下来如何去提高节能路灯监控方案性价比将成为市政建设的必然趋势。

图1市政节能LED灯智能路灯能根据人流状况、天气情况有效调节灯的亮度，同时能监控灯体的状态，提高维护效率。

图2根据人流状态调节亮度从电力载波到现今的LoRa技术传统的路灯传输的电力载波模块优点是可以直接复用供电线作为信号传输线，但受国内普遍不合格电能质量干扰严重，传输效果很不理想且价格较高，亟待优化。

从“降低终端模块成本”、“方便布线且便于维护”等方面考虑，市政路灯管理采用ZigBee短距离可组网的无线传输方案是一个很好的选择。

图3组网方式为多级传输而要进一步降低成本则要从“减少路由数量”角度考虑，这就要用到远距离传输的LoRa技术了。

低功耗和远距离传输在无线通讯上向来只能二选一，直到将原本军用的LoRa低功耗广域网技术（即Low Power Wide Area Network技术的一种，简称LPWAN）转为商用。

在发射功率一定时，通常扩频因子被设置得越大，模块可获得的接收灵敏度就越高，通信距离将越远，但会同时导致通信速率降低。

对于未实现智慧市政和已经采用电力载波、短距离无线传输方案而言，要实现对城市内几个大区路灯的实时控制层级精简化，成本低廉化，要同时满足长距离和低功耗两个需求，LoRa方案在这一领域具备两大优势：⚫减少路由，LoRa无线扩频技术，具备-148dBm的接收灵敏度，比起传统470MHz传输，拥有超过两倍的通信距离和覆盖面积，大大减少网关数量和施工成本，以及施工复杂度，传统组网中数量巨大的路由及需要精心计算传输范围内路由最佳放置点的难题也一并解决；⚫超强抗干扰，路灯供电电缆及高楼林立的复杂城市路况都会对无线通讯产生很强的干扰作用，LoRa采用ISM频段无线通信技术，融合了数字扩频、数字信号处理和前向纠错编码，有效保证无线通讯稳定可靠和抗干扰能力；LoRa模块的应用⚫节点方案LED路灯智能管理系统节点（节点包括：无线传输模块、核心控制系统、LED灯体）无线传输部分采用LoRa无线模块如E32系列。

亿佰特电子科技有限公司 E22-400M30S 产品规格书说明书

E77-400M22S产品规格书STM32WLE5410/510MHz SoC贴片型LoRa模块目录第一章概述 (3)1.1简介 (3)1.2特点功能 (3)1.3应用场景 (3)第二章规格参数 (4)2.1极限参数 (4)2.2工作参数 (4)第三章机械尺寸与引脚定义 (5)第四章基本操作 (5)4.1硬件设计 (7)4.2软件编写 (7)第五章基本应用 (8)5.1基本电路 (8)第六章常见问题 (9)6.1传输距离不理想 (9)6.2模块易损坏 (9)6.3误码率太高 (9)第七章焊接作业指导 (10)7.1回流焊温度 (10)7.2回流焊曲线图 (10)第八章相关型号 (11)第九章天线指南 (11)9.1天线推荐 (11)第十章批量包装方式 (12)修订历史 (12)关于我们 (13)免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。

文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。

本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。

本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。

文中所得测试数据均为亿佰特实验室测试所得，实际结果可能略有差异。

文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。

最终解释权归成都亿佰特电子科技有限公司所有。

注意：由于产品版本升级或其他原因，本手册内容有可能变更。

亿佰特电子科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，成都亿佰特电子科技有限公司尽全力在本手册中提供准确的信息，但是成都亿佰特电子科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

第一章概述1.1简介E77-400M22S是基于ST新推出的STM32WLE5CCU6（ARM Cortex-M4+LoRa）SoC无线通信模块，具备通信远，待机功耗低，抗干扰能力强，接口资源丰富，处理能力强，外形尺寸小等特性。

亿佰特(Ebyte)-LoRa技术在距离测量和定位上的应用

LoRa技术是Semtech公司采用并且推广的的一种基于扩频技术的超远距离无线传输方案，属于低功耗广域网（Low Power Wide Area Network，LPWAN）通信技术中的一种。

LoRa 技术不再受限于传输距离和功耗的折衷考虑，为用户们提供了一种能够实现传输距离远、功耗低、多节点的系统，从而拓展成网络。

随着LoRa技术的受众群体越来越多，以及本身的持续发展。

Semtech公司紧接着推出了SX1280这颗芯片，意味着2.4GHz频段的LoRa的面世。

该芯片内置Ranging Engine,即到达时间差（Time Difference Of Arrival,TDOA）融合测距引擎，使用了time-of-flight测距方法。

正因为低功耗、距离远又能用于精确测距及定位，越来越多的公司跟进了这一技术。

SX1280的SPI接口无线模块E28-2G4M12S、E28-2G4M20S。

图1基于SX1280的SPI接口无线模块接下来简要介绍time-of-flight测距方法，该方法属于双向测距技术，利用数据信号在一对收发机之间往返的飞行时间来测量两点间的距离。

将发射端发出数据信号和接收到接收端应答信号的时间间隔记为Tt,接收端收到发射端的数据信号和发出应答信号的时间间隔记为Tr，如下图所示。

信号在这对收发机之间的单向飞行时间Tf=(Tt-Tr)/2，则两点间的距离d=c*Tf,其中c表示电磁波传播速度。

图2time-of-flight测距方法time-of-flight测距方法有两点关键的约束，接收端提供信号传输时间的长短，发射端和接收端时钟必须同步。

接下来简要介绍LoRa定位的原理，LoRa技术是使用上文提到的TDOA来实现地理位置定位的。

LoRa定位的前提是所有的LoRa网关共享一个相同的时基，并且至少需要3个LoRa网关来接收数据信号。

当一个LoRaWAN终端设备发射一段数据信号，其所在网络范围内的所有的LoRa网关都会接收到这段信号，并传输给网络服务器。

成都亿佰特(Ebyte)-无线模块超远距离传输中实现中继的方法

目录一、无线中继发展背景 (2)二、无线中继简介 (2)三、无线中继的实现 (2)1.中继带MCU的无线中继方法 (2)2.中继不带MCU的无线中继方法 (3)一、无线中继发展背景近年来，随着社会的发展和科学技术的进步，人们开始进入数字网络化的智能社会，各种各样的智能设备改变着我们的生活，而无线传输在这些智能化发展中占有不可或缺的地位。

在无线网络中，实现终端间的数据传输媒体主要有无线电波，但由于无线电波存在衰减，并且频率越高，无线电波随距离衰减越快，因此高工作频率将导致网络中基站的覆盖范围十分有限，针对这一点，在现有的无线电波的传输基础上，采用中继的方法，可以让覆盖范围变得更加广泛，提高了无线传输的应用领域。

二、无线中继简介所谓的无线中继，就是能够将无线发送方发来的无线信息转发出去，让无线目标终端能够接收到发送端的信息。

在一条链路中，无线中继可以有多个，并不是只允许一个无线中继的存在。

无线中继越多，传输的时间越长，但传输的距离越远。

在一条无线中继链路中，无线终端是可以实现双向收发的，只要无线模块既能收，又能发。

传统的能多无线模块，很多都是要么只能收，要么只能发送的；还有的虽然收发功能都具有，但是收发转换需要用户转换，使用起来很不方便。

笔者使用过成都公司的无线模块，该公司模块都是收发一体的，使用起来很方便，模块不发送数据的时候，就是接收状态，就可以接收同频段的无线信号；在模块收到用户设备通过串口发送过来的数据的时候，我们就自动切换到发射模式，将收到的数据发送出去，完全实现自动切换收发。

使用这类无线收发模块，就能够组成一个双向传输的无线中继链路，实现长距离的传输。

无线终端A第N个中继无线终端B三、无线中继的实现无线中继的实现也是很简单的，成本也相对比较低，下面以成都无线模块为例进行阐述。

成都的无线收发模块是转串口的，通过串口就可以实现数据收发，用户无线编写驱动程序，往模块串口发送数据，模块就能启动发射，接收端收到数据后，通过串口把数据打印出来，对用户来说，使用起来是很方便的，用于实现中继，也是很简单方面的。

亿佰特-E07系列-CC1101无线模块-发射功率10dBm-E07-915MS10用户手册

产品概述E07系列基于CC1101的体积极小、插件型的433MHz无线模块，发射功率10mW，SPI接口，收发一体，SMA外螺纹内孔射频接口，它工作在ISM频段，支持开发低功耗，目前已经多种场景中广泛应用。

该模块目前已经稳定量产，并适用于多种应用场景（特别是酒店电子门锁）。

E07系列采用美国德州仪器TI公司原装进口的CC1101射频芯片设计开发，全进口工业级元器件，全无铅工艺，自带定位孔，性能稳定，绕射性强，硬件的专业设计使模块体积小，便于各种嵌入开发。

目录产品概述 (1)目录 (2)1.技术参数 (3)1.1.通用参数31.2.电气参数31.2.1.发射电流 (3)1.2.2.接收电流 (3)1.2.3.关断电流 (3)1.2.4.供电电压 (4)1.2.5.通信电平 (4)1.3.射频参数41.3.1.发射功率 (4)1.3.2.接收灵敏度 (4)1.3.3.推荐工作频率 (4)1.4.距离测试52.机械特性 (5)2.1.E07-M1101S/E07-868MS10/E07-915MS1052.2.E07-M1101D-TH/E07-M1101D-SMA63.生产指导 (7)3.1.回流焊温度73.2.回流焊曲线图74.常见问题 (7)4.1.通信距离很近74.2.模块易损坏85.重要声明 (8)6.关于我们 (8)1.技术参数1.1.通用参数1010101010 1.2.电气参数1.2.1.发射电流1.2.2.接收电流1.2.3.关断电流1.2.4.供电电压1.2.5.通信电平1.3.射频参数1.3.1.发射功率1.3.2.接收灵敏度1.3.3.推荐工作频率1.4.距离测试2.机械特性2.1.E07-M1101S/E07-868MS10/E07-915MS102.2.E07-M1101D-TH/E07-M1101D-SMA3.生产指导3.1.回流焊温度●预热区：最大升温为2.5℃/s；●保温区：温度150~190℃，时间为60~90s，最大升温为2.5℃/s；●回流区：最高温度为235~245℃，217℃以上时间为40~80s；●冷却区：最大降温为4℃/s。

亿佰特ASR6501LoraWan节点无线模块E78-470LN22S使用手册

目录第一章产品概述 (2)1.1 主要参数 (2)1.2 参数说明 (2)第二章术语和定义 (3)第三章机械特性 (4)3.1E78-470LN22S尺寸图 (4)3.2引脚定义 (5)3.3推荐连线图 (6)第四章 LORAWAN应用模型图 (7)第五章接入演示 (8)第六章 AT指令 (10)第七章常见问题 (24)7.1通信距离很近 (24)7.2模块易损坏 (24)重要声明 (24)修订历史 (25)关于我们 (25)第一章产品概述E78-470LN22S系列产品是标准LoraWan节点模块，工作频段CN470~510MHZ，支持CLASS –A/CLASS-C节点类型，支持ABP/OTAA两种入网方式，同时，该模块具备多种低功耗模式，外部通信接口采用标准UART，用户通过AT指令简单配置即可接入标准LoraWan网络中，是当下物联网应用的绝佳选择。

1.1 主要参数1.2 参数说明●在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小；●射频芯片处于纯粹接收状态时消耗的电流称为接收电流，部分带有通信协议的射频芯片或者开发者已经加载部分自行开发的协议于整机之上，这样可能会导致测试的接收电流偏大；●处于接纯粹收状态的电流往往都是mA级的，µA级的“接收电流”需要开发者通过软件进行处理；●关断电流往往远远小于整机电源部分的在空载时所消耗的电流，不必过分苛求；●由于物料本身具有一定误差，单个LRC元件具有±0.1%的误差，但犹豫在整个射频回路中使用了多个LRC元件，会存在误差累积的情况，致使不同模块的发射电流与接收电流存在差异；●降低发射功率可以一定程度上降低功耗，但由于诸多原因降低发射功率发射会降低内部PA的效率。

ASR LoRa 模块 RF 调试指南说明书

密级状态:绝密( ) 秘密( √ ) 内部资料(√) 公开()文档编号: (芯片型号) –ASR6501/ASR6502/ ASR6505 (英文、数字)LoRa 模块RF 调试指南文件状态： [ ] 正在修改 [√] 正式发布当前版本： V2.0 作者： ASR LoRa AE 启动日期： 2019‐07‐23 审核：完成日期：2019‐08‐31翱捷科技（上海）有限公司 ASR Microelectronics Co., Ltd (版本所有,翻版必究)版本历史版本号修改日期作者修改说明 V1.0 2019.07.23 Aiwa Zhang Initial versionV2.0 2019.08.31 Aiwa Zhang ModifiedTable of Contents1 TX 无功率输出 (4)2 TX输出功率峰值异步较低 (5)3 TX输出功率峰值同步较低 (7)4 TX输出高次谐波偏大 (8)1. TX 无功率输出问题现象：输入AT指令，AT+CTXCW=470000000,22，在频谱仪无法测试到输出功率分析解决：1）确认模块VDDD, VDDA以及VDD_RF三部分电压正常2）确认模块32M晶振是否起震，输出频频是否正确，注意区分TCXO跟XO的差异，需修改程序设置，烧录不同的hex文件。

3）确认模块32.768K晶振是否起震，输出频频是否正确，需要特别注意是ASR6505外部32.768K外接的负载电容 CL需小于 12pf，建议用 10pf2． TX输出功率峰值异步较低问题现象：输入AT指令，AT+CTXCW=470000000,22，在频谱仪测试到12~15db的样子分析解决：1）输入AT+CTXCW=470000000,20，观察频谱特性是否有变化，如输出同步降低2db左右，请直接参考关键项3；如输入20db而输出无明显变化，跟之前输入22db差不多2）在输入AT+CTXCW=470000000,10，观察频谱特性是否有变化，发现输出功率有明显的下降。

亿佰特lora模块的四种工作模式详解

亿佰特lora模块的四种工作模式详解LoRa模块有四种工作模式，由引脚 M1、M0 设置；详细情况如下表所示：四种工作模式功能详解：无线模块一般模式（模式 0）●用户可以将 M1、M0 进行高低电平组合，确定模块工作模式。

可使用MCU 的 2 个 GPIO 来控制模式切换；●当改变 M1、M0 后：若模块空闲，1ms 后，即可按照新的模式开始工作；●若模块有串口数据尚未通过无线发射完毕，则发射完毕后，才能进入新的工作模式；●若模块收到无线数据后并通过串口向外发出数据，则需要发完后才能进入新的工作模式；●所以模式切换只能在 AUX 输出 1 的时候有效，否则会延迟切换。

●例如：用户连续输入大量数据，并同时进行模式切换，此时的切换模式操作是无效的；模块会将所有用户数据处理完毕后，才进行新的模式检测；●所以一般建议为：检测 AUX 引脚输出状态，等待输出高电平后2ms再进行切换。

●当模块从其他模式被切换到休眠模式时，如果有数据尚未处理完毕；模块会将这些数据（包括收和发）处理完毕后，才能进入休眠模式。

这个特征可以用于快速休眠，从而节省功耗；例如：发射模块工作在模式 0，用户发起串口数据“12345”，然后不必等待 AUX 引脚空闲（高电平），可以直接切换到休眠模式，并将用户主 MCU 立即休眠，模块会自动将用户数据全部通过无线发出后，1ms 内自动进入休眠；●从而节省 MCU 的工作时间，降低功耗。

●同理，任何模式切换，都可以利用这个特征，模块处理完当前模式事件后，在 1ms 内，会自动进入新的模式；从而省去了用户查询 AUX 的工作，且能达到快速切换的目的；●例如从发射模式切换到接收模式；用户 MCU 也可以在模式切换前提前进入休眠，使用外部中断功能来获取 AUX 变化，从而进行模式切换。

亿佰特LoRa模块中继组网模式使用步骤详解

亿佰特LoRa模块中继组网模式使用步骤详解
本文以E22-400T37S全新一代的LoRa无线模块为例，详细描述了该型号lora 模块的自动中继组网功能模式使用教程为例，中继组网配置如下文：
中继组网规则说明：
1、转发规则，中继能将数据在两个 NETID 之间进行双向转发。

2、中继模式下，ADDH\ADDL 不再作为模块地址，作为 NETID 转发配对。

如图：
①一级中继
“节点1” NETID 为 08。

“节点2” NETID 为 33。

中继 1 的 ADDH\ADDL 分别为 08，33。

所以节点 1（08）发送的信号能被转发到节点 2（33）
同时节点 1 和节点 2 地址相同，因此节点 1 发送的数据能被节点 2 收到。

②二级中继
中继 2 的 ADDH\ADDL 分别为 33，05。

所以中继 2 能转发中继 1 的数据到网络 NETID：05。

从而节点 3 和节点 4 能接收到节点 1 数据。

节点 4 正常输出数据，节点 3 与节点 1 地址不同，所以不输出数据。

③双向中继
如图配置：节点 1 发送的数据节点 2、4 可以收到，节点 2、4 发送的数据，节点 1 也可以收到。

LORA MESH组网模块的上位机参数配置教程详解

LORA MESH组网模块的上位机参数配置教程详解亿佰特E52系列LoRa MESH组网模块是一种基于LoRa扩频技术的Mesh网络通信方案，LoRa MESH组网模块采用了去中心化的结构，整个网络只由终端节点和路由节点两种类型节点组成，不需要中心节点或协调器参与网络管理。

这种LoRa MESH网络结构具有低功耗、远距离、高可靠性、易用性、多接口、可扩展性、安全性高等优点，适用于各种需要低功耗、远距离、可靠传输的应用场景。

本文小编i详细的讲解LORA MESH模块上位机参数配置教程，具体步骤如下：LORA MESH组网模块上位机配置教程用户可以使用官网提供的上位机对模块进行配置，用户使用时需要将模块串口进行虚拟化为COM口，上位机界面如下所示，上方为基本功能按键，设置COM口、波特率、校验位，可进行参数读取、写入、恢复默认和重启模块等操作，下方左侧是参数区，下方右侧是日志区，会将执行的对应AT指令打印显示，用户可根据日志对模块进行操作即可。

第二页是多播相关的组地址设置，用户可以进行多播组地址的添加删除和查询操作，多播组地址最多支持8个不相同的地址。

第三页是路由表相关功能，用户可以进行路由表的读取和清空操作，也可以执行对Flash相关的读写操作。

读取路由表由于数据量庞大，需要等待4秒左右时间，若无路由表信息则会返回错误“read error or null”。

路由表会根据网络中传输数据不断进行更新路径，优化网络传输效率。

不建议在1200、2400、4800等低波特率下进行读取路由表操作，会耗费很长的时间。

第四页是在线升级（IAP）功能，用户可以进行固件升级，一般情况下无需升级。

若不慎进入IAP升级模式，保持上电30秒左右，模块会自动退出IAP升级，即使重启也不会退出IAP升级模式。

亿佰特LoRa MESH组网模块产品功能及应用简介

亿佰特LoRa MESH组网模块产品功能及应用简介E52-400/900NW22S是一款基于LoRa扩频技术的无线串口LoRa MESH组网模块，最大输出功率为+22dBm，最高空中速率可达62.5K，最大支持波特率460800 bps。

E52-400NW22S模块工作频段范围 410.125～509.125 MHz（默认 433.125 MHz），E52-900NW22S 模块工作频段范围 850.125～929.125MHz（默认 868.125MHz）。

E52-400/900NW22S采用全新LoRa MESH组网技术，具有去中心化、自路由、网络自愈、多级路由等功能特点，适用于智能家居以及工业传感器、无线报警安全系统、楼宇自动化解决方案、智慧农业等应用场景。

LoRa MESH 组网模块特点功能LoRa MESH：采用先进的 LoRa 调制方式，具有远距离抗干扰的优点，大大提高整个 MESH 网络的覆盖范围；去中心化：整个网络只由终端节点和路由节点两种类型节点组成，不需要中心节点或协调器参与网络管理；自动路由：发起数据请求时，各路由节点能自动与周围节点发起连接，确定数据传输路径，无需协调器参与路径规划；网络自愈：当链路故障时，路由节点在几次尝试通讯失败后重新建立新的路径；多级路由：路由节点可自动将数据传输到下级路由，由自动生成的路由表控制数据的传输方向；路径优化：路由信息会随着网络中的数据传输而不断地自动更新优化，保证整个网络的稳定性；避让机制：CSMA 避让机制能大大减少空中信号碰撞的可能性；通讯方式：支持单播(Unicast)、多播(Multicast)、广播(Broadcast)和泛播(Anycast)四种通讯方式；E52-400NW22S 无线串口LORA MESH组网模块频率范围：工作于410.125~509.125MHz 频段，支持100个信道，信道间隔为1MHz；E52-900NW22S无线串口LORA MESH组网模块频率范围：工作于850.125~929.125MHz，支持80个信道，信道间隔为1MHz；多重校验：保证数据传输过程的可靠性和准确性；加密传输：数据传输过程中采用特殊的加密算法，保证数据的安全性和隐私性；高吞吐量：整个网络在时间、空间相结合，实现高并发性能；远程配置：支持远程更改整个网络的基本通讯参数。
