输电线路杆塔接地电阻测量方法
输电线路杆塔接地电阻测量方法文章介绍了输电线路杆塔工频接地电阻的测量方法：三极法和钳表法。
分别介绍了这两种方法的工作原理及测量方法，并将测量结果进行比较，比较发现，三极法测量繁琐，工作量大，但测量准确；钳表法测量方法简单，仪器携带方便，但测量结果偏差较大。
最后得出结论：将三极法和钳表法配合使用的方法效率最高、测量结果最可靠。
标签：杆塔；接地电阻；测量方法；三极法；钳表法1 概述接地电阻就是电流由接地装置流入大地再经大地向远处扩散所遇到的电阻[1]。
输电线路杆塔接地电阻的大小，直接关系到线路的耐雷水平，影响输电线路遭受雷击时的安全运行。
线路的接地电阻越小，线路耐雷水平越高，线路雷击跳闸率越小[2]。
因此，输电线路杆塔工频接地电阻的测量非常重要，准确地测量可以及时对接地电阻较高的输电线路杆塔进行改造，降低线路雷电事故，保证高压输电线路安全稳定运行，防止输电线路雷击跳闸事故的发生，提高供电系统的可靠性[3]。
2 接地电阻测量方法输电线路杆塔接地电阻测量的方法主要有三种：伏安法、三极法和钳表法。
伏安法比较繁琐、工作量大，且受外界干扰极大，已经基本淘汰。
目前，常用的方法主要是三极法和钳表法，这两种方法各有优缺点，采用三极法测量接地电阻准确，而且测量方法简单，性能稳定，但测量时需要的人力物力较多，效率低；采用钳表法测量接地电阻比三极法方便、快捷省力，只要用钳表钳住接地线引下线就能测出接地电阻，效率高，但有时会有比较大的测量误差。
所以工作人员必须十分熟悉这两种测量方法的工作原理、测量方法及相关要求，结合被测杆塔的实际情况选择适当的测量方法。
2.1 三极法测量接地电阻三极法是由接地装置、电流极和电压极组成三个电极测量接地电阻的方法[4]。
在输电线路杆塔附近分别布置电流极和电压极，用电压表测量接地装置G 与电压极P之间的电位差Ug，电流表测量通过接地装置流入地中的电流Ig，得到了Ug和Ig，就可以求出接地装置的工频接地电阻Rg，即Rg=Ug/Ig，如图1所示。
第二十一讲电缆绝缘电阻、接地电阻的测试和电缆测试仪
2.断线测试连线方法
（1）测试原理图
（2）测试步骤 按图示连接之后，A端以不混线地气为
原则，呈全疏散状态，B端将芯线连成良好 混线和地气状态，从A端抽出一根，测试一 根。表针指“0”，该线为好线；指“∞”， 该线为断线。
二、接地电阻的测试 （一） 接地电阻的额定值
1.架空电缆吊线接地电阻、全塑电缆金属屏蔽层接地电阻
（二） ZC-8型接地电阻测量仪的使用 1.接地电阻测试仪面板图
2.接地电阻测试仪按钮介绍
接线端钮：接地极（C2、P2）、电位极（P1）、电流 极（C1）、用于连接相应的探测针。 调整旋钮：用于检流计指针调零。 倍率盘：显示测试倍率，×0.1、× l、×l0。 测量标度盘：测试标度所测接地电阻阻值 测量盘旋钮：用于测试中调节旋钮：使检流计指针指 于中心线。 倍率盘旋钮：调节测试倍率。 发电机摇把：手摇发电，为地阻仪提供测试电源。
3.接地电阻测试仪使用方法
（1）沿被测接地导体（棒或板）按下列表内的距离， 依直线方式埋设辅助探棒。
接地体形状
Y（m）
Z（m）
棒与板
L≤4m
≥20
≥20
L>4m
≥5倍L
≥40
沿地面成带状或网 状
L>4m
≥5倍L
≥40
辅助探棒埋设图
（2）连接测试导线：用5m导线连接E（P2）端子与接地极，电位极 用20m接至P端子上，电流极用40m接C端子上。 （3）将表放平，检查表针是否指零位，若不为零应调节到“0”位。 （4）调动倍率盘到某数位置，如× 0.1，×1，×10。 （5）以每分钟l20转速摇动发电机，同时也转动测量盘使表针稳定 在“零”位上不动为止。此时测量盘指示的刻度读数乘以倍率读数 即为被测电阻值：

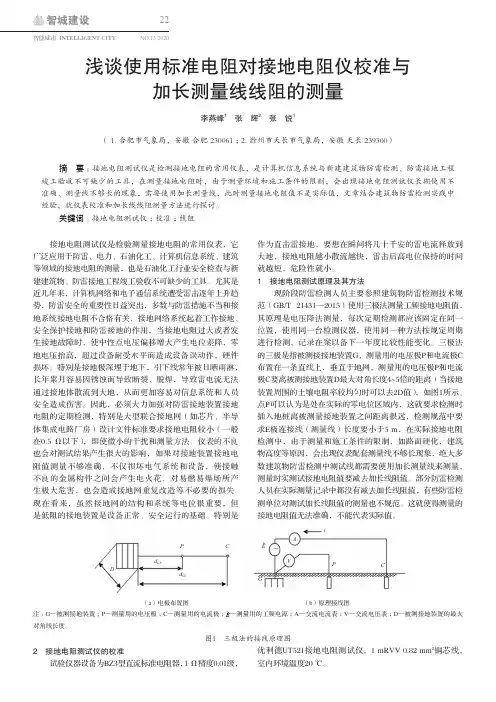

浅谈使用标准电阻对接地电阻仪校准与加长测量线线阻的测量
22智城建设NO.13 2020智能城市 INTELLIGENT CITY浅谈使用标准电阻对接地电阻仪校准与加长测量线线阻的测量李燕峰1 张 辉2 张 锐1（ 1. 合肥市气象局，安徽 合肥 230061；2. 滁州市天长市气象局，安徽 天长 239300）摘 要：接地电阻测试仪是检测接地电阻的常用仪表，是计算机信息系统与新建建筑物防雷检测、防雷接地工程竣工验收不可缺少的工具，在测量接地电阻时，由于测量环境和施工条件的限制，会出现接地电阻测试仪长期使用不准确、测量线不够长的现象，需要使用加长测量线，此时测量接地电阻值不是实际值，文章结合建筑物防雷检测实践中经验，就仪表校准和加长线线阻测量方法进行探讨。
关键词：接地电阻测试仪；校准；线阻接地电阻测试仪是检验测量接地电阻的常用仪表，它广泛应用于防雷、电力、石油化工、计算机信息系统、建筑等领域的接地电阻的测量，也是石油化工行业安全检查与新建建筑物、防雷接地工程竣工验收不可缺少的工具。
尤其是近几年来，计算机网络和电子通信系统遭受雷击逐年上升趋势，防雷安全的重要性日益突出，多数与防雷措施不当和接地系统接地电阻不合格有关，接地网络系统起着工作接地、安全保护接地和防雷接地的作用，当接地电阻过大或者发生接地故障时，使中性点电压偏移增大产生电位差降，零地电压抬高，超过设备耐受水平而造成设备误动作，硬件损坏。
特别是接地极深埋于地下，引下线常年被日晒雨淋，长年累月容易因锈蚀而导致断裂、脱焊，导致雷电流无法通过接地体散流到大地，从而更加容易对信息系统和人员安全造成伤害。
因此，必须大力加强对防雷接地装置接地电阻的定期检测，特别是大型联合接地网（如芯片、半导体集成电路厂房）设计文件标准要求接地电阻较小（一般在0.5 Ω以下），即使微小的干扰和测量方法、仪表的不良也会对测试结果产生很大的影响，如果对接地装置接地电阻值测量不够准确，不仅损坏电气系统和设备，使接触不良的金属构件之间会产生电火花，对易燃易爆场所产生极大危害，也会造成接地网重复改造等不必要的损失。
钳形接地电阻测试仪校准的新方法
钳形接地电阻测试仪校准的新方法一、前言钳形接地电阻测试仪是用于测量接地电阻的重要设备，其准确性直接关系到工程质量和安全。
在使用过程中，需要对测试仪进行校准以保证其准确性。
本文将介绍一种新的钳形接地电阻测试仪校准方法，旨在提高校准效率和准确度。
二、仪器与材料1. 钳形接地电阻测试仪2. 标准电阻箱3. 多用途表4. 电池组5. 万用表6. 接线板7. 电线三、校准步骤1. 准备工作（1）将标准电阻箱连接至多用途表上，并选择合适的标准值；（2）将多用途表连接至钳形接地电阻测试仪上；（3）检查所有设备是否正常运行。
2. 测试步骤（1）将钳形接地电阻测试仪的夹头分别夹在标准电阻箱的两端；（2）打开钳形接地电阻测试仪并选择“校准模式”；（3）按下“开始”按钮，记录显示屏上的数值；（4）关闭钳形接地电阻测试仪。
3. 计算校准值（1）将标准电阻箱的标准值与测试仪显示屏上的数值进行比较，得出校准误差；（2）根据校准误差，计算出校准值。
4. 校准钳形接地电阻测试仪（1）将钳形接地电阻测试仪连接至电池组并打开；（2）选择“校准模式”并输入之前计算出的校准值；（3）按下“开始”按钮，等待测试仪自动完成校准；（4）关闭钳形接地电阻测试仪。
5. 检验校准效果（1）将万用表连接至钳形接地电阻测试仪上，并选择“测量模式”；（2）按下“开始”按钮，记录显示屏上的数值；（3）将万用表连接至标准电阻箱上，并选择与之前测量相同的标准值；（4）比较两次测量结果，判断是否达到了预期的精度要求。
四、注意事项1. 使用前应检查所有设备是否正常运行。
2. 测试时应保证测试环境稳定，避免外界因素干扰。
3. 测试时应注意安全，避免触电等事故发生。
4. 校准后应及时记录校准值和校准时间，以备日后查阅。
五、总结本文介绍了一种新的钳形接地电阻测试仪校准方法，通过使用标准电阻箱和多用途表进行校准，可以提高校准效率和准确度。
在使用过程中需要注意安全和记录校准值等事项，以保证测试仪的稳定性和精度。

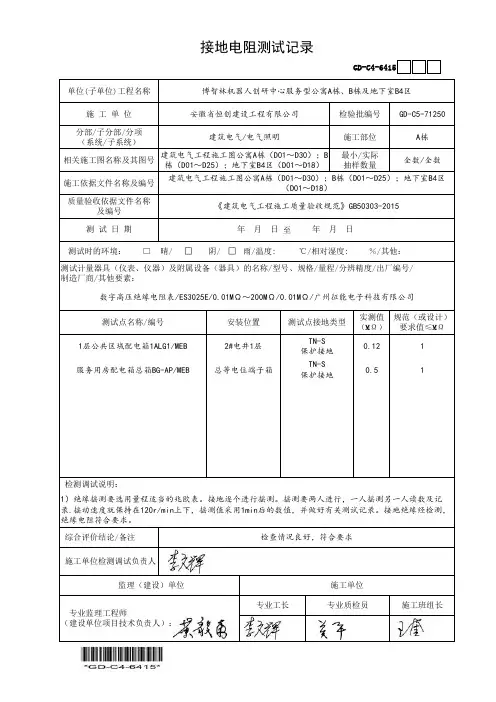

(GD-C4-6415)接地电阻测试记录(强电分部范例)
