电力系统的接线方式
电力系统接线方式

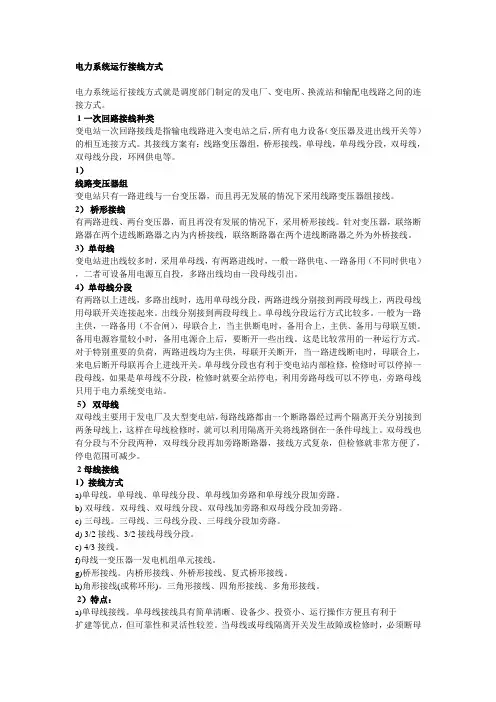

电力系统运行接线方式电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。
其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。
针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。
出线分别接到两段母线上。
单母线分段运行方式比较多。
一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。
备用电源容量较小时，备用电源合上后，要断开一些出线。
这是比较常用的一种运行方式。
对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。
单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。
双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线1）接线方式a)单母线。
单母线、单母线分段、单母线加旁路和单母线分段加旁路。
380三相4线正确接法

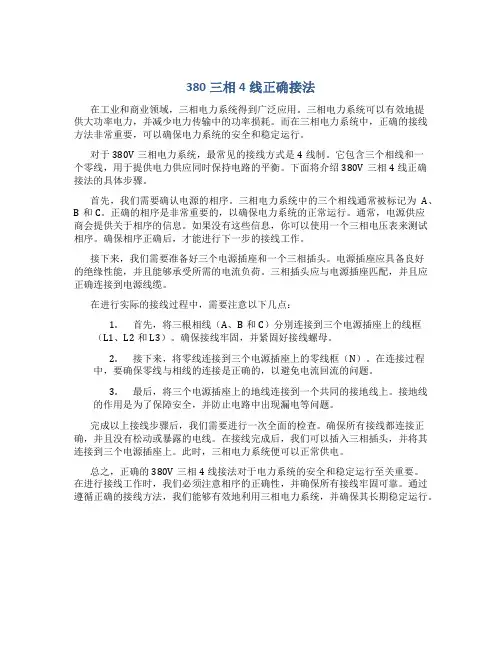

380三相4线正确接法在工业和商业领域，三相电力系统得到广泛应用。
三相电力系统可以有效地提供大功率电力，并减少电力传输中的功率损耗。
而在三相电力系统中，正确的接线方法非常重要，可以确保电力系统的安全和稳定运行。
对于380V三相电力系统，最常见的接线方式是4线制。
它包含三个相线和一个零线，用于提供电力供应同时保持电路的平衡。
下面将介绍380V三相4线正确接法的具体步骤。
首先，我们需要确认电源的相序。
三相电力系统中的三个相线通常被标记为A、B和C。
正确的相序是非常重要的，以确保电力系统的正常运行。
通常，电源供应商会提供关于相序的信息。
如果没有这些信息，你可以使用一个三相电压表来测试相序。
确保相序正确后，才能进行下一步的接线工作。
接下来，我们需要准备好三个电源插座和一个三相插头。
电源插座应具备良好的绝缘性能，并且能够承受所需的电流负荷。
三相插头应与电源插座匹配，并且应正确连接到电源线缆。
在进行实际的接线过程中，需要注意以下几点：1.首先，将三根相线（A、B和C）分别连接到三个电源插座上的线框（L1、L2和L3）。
确保接线牢固，并紧固好接线螺母。
2.接下来，将零线连接到三个电源插座上的零线框（N）。
在连接过程中，要确保零线与相线的连接是正确的，以避免电流回流的问题。
3.最后，将三个电源插座上的地线连接到一个共同的接地线上。
接地线的作用是为了保障安全，并防止电路中出现漏电等问题。
完成以上接线步骤后，我们需要进行一次全面的检查。
确保所有接线都连接正确，并且没有松动或暴露的电线。
在接线完成后，我们可以插入三相插头，并将其连接到三个电源插座上。
此时，三相电力系统便可以正常供电。
总之，正确的380V三相4线接法对于电力系统的安全和稳定运行至关重要。
在进行接线工作时，我们必须注意相序的正确性，并确保所有接线牢固可靠。
通过遵循正确的接线方法，我们能够有效地利用三相电力系统，并确保其长期稳定运行。
电力系统接线方式

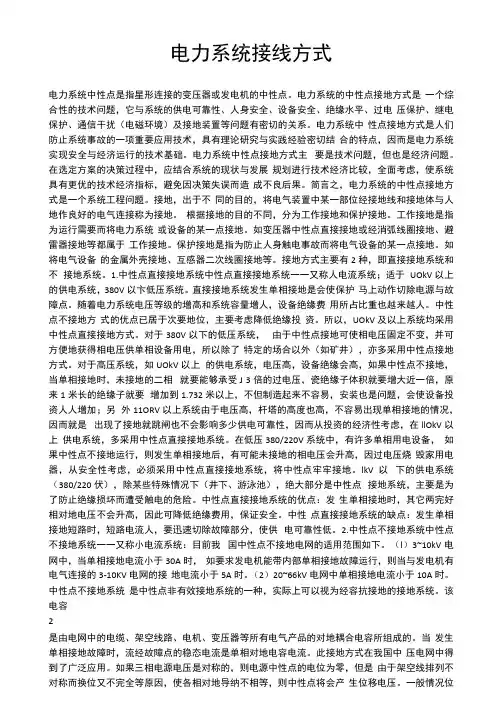

电力系统接线方式电力系统中性点是指星形连接的变压器或发电机的中性点。
电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰（电磁环境）及接地装置等问题有密切的关系。
电力系统中性点接地方式是人们防止系统事故的一项重要应用技术，具有理论研究与实践经验密切结合的特点，因而是电力系统实现安全与经济运行的技术基础。
电力系统中性点接地方式主要是技术问题，但也是经济问题。
在选定方案的决策过程中，应结合系统的现状与发展规划进行技术经济比较，全面考虑，使系统具有更优的技术经济指标，避免因决策失误而造成不良后果。
简言之，电力系统的中性点接地方式是一个系统工程问题。
接地，出于不同的目的，将电气装置中某一部位经接地线和接地体与人地作良好的电气连接称为接地。
根据接地的目的不同，分为工作接地和保护接地。
工作接地是指为运行需要而将电力系统或设备的某一点接地。
如变压器中性点直接接地或经消弧线圈接地、避雷器接地等都属于工作接地。
保护接地是指为防止人身触电事故而将电气设备的某一点接地。
如将电气设备的金属外壳接地、互感器二次线圈接地等。
接地方式主要有2种，即直接接地系统和不接地系统。
1.中性点直接接地系统中性点直接接地系统一一又称人电流系统；适于UOkV以上的供电系统，380V以卞低压系统。
直接接地系统发生单相接地是会使保护马上动作切除电源与故障点。
随着电力系统电压等级的增高和系统容量增人，设备绝缘费用所占比重也越来越人。
中性点不接地方式的优点已居于次要地位，主要考虑降低绝缘投资。
所以，UOkV及以上系统均采用中性点直接接地方式。
对于380V以下的低压系统，由于中性点接地可使相电压固定不变，并可方便地获得相电压供单相设备用电，所以除了特定的场合以外（如矿井），亦多采用中性点接地方式。
对于高压系统，如UOkV以上的供电系统，电压高，设备绝缘会高，如果中性点不接地，当单相接地时，未接地的二相就要能够承受J 3倍的过电压，瓷绝缘子体积就要增大近一倍，原来1米长的绝缘子就要增加到1.732米以上，不但制造起来不容易，安装也是问题，会使设备投资人人增加；另外11ORV以上系统由于电压高，杆塔的高度也高，不容易出现单相接地的情况，因而就是出现了接地就跳闸也不会影响多少供电可靠性，因而从投资的经济性考虑，在llOkV以上供电系统，多采用中性点直接接地系统。
电力系统的接线方式和电压等级

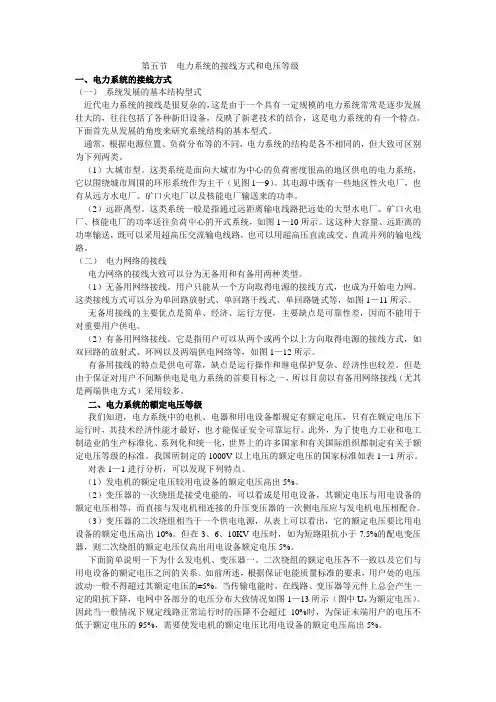

第五节电力系统的接线方式和电压等级一、电力系统的接线方式（一）系统发展的基本结构型式近代电力系统的接线是很复杂的，这是由于一个具有一定规模的电力系统常常是逐步发展壮大的，往往包括了各种新旧设备，反映了新老技术的结合，这是电力系统的有一个特点。
下面首先从发展的角度来研究系统结构的基本型式。
通常，根据电源位置、负荷分布等的不同，电力系统的结构是各不相同的，但大致可区别为下列两类。
（1）大城市型。
这类系统是面向大城市为中心的负荷密度很高的地区供电的电力系统，它以围绕城市周围的环形系统作为主干（见图1—9）。
其电源中既有一些地区性火电厂，也有从远方水电厂、矿口火电厂以及核能电厂输送来的功率。
（2）远距离型。
这类系统一般是指通过远距离输电线路把远处的大型水电厂、矿口火电厂、核能电厂的功率送往负荷中心的开式系统，如图1—10所示。
这这种大容量、远距离的功率输送，既可以采用超高压交流输电线路，也可以用超高压直流或交、直流并列的输电线路。
（二）电力网络的接线电力网络的接线大致可以分为无备用和有备用两种类型。
（1）无备用网络接线。
用户只能从一个方向取得电源的接线方式，也成为开始电力网。
这类接线方式可以分为单回路放射式、单回路干线式、单回路链式等，如图1—11所示。
无备用接线的主要优点是简单、经济、运行方便，主要缺点是可靠性差，因而不能用于对重要用户供电。
（2）有备用网络接线。
它是指用户可以从两个或两个以上方向取得电源的接线方式，如双回路的放射式、环网以及两端供电网络等，如图1—12所示。
有备用接线的特点是供电可靠，缺点是运行操作和继电保护复杂、经济性也较差。
但是由于保证对用户不间断供电是电力系统的首要目标之一，所以目前以有备用网络接线（尤其是两端供电方式）采用较多。
二、电力系统的额定电压等级我们知道，电力系统中的电机、电器和用电设备都规定有额定电压，只有在额定电压下运行时，其技术经济性能才最好，也才能保证安全可靠运行。
电工接线方法
电工接线方法
电工接线有很多不同的方法，下面将介绍其中几种常见的方法。
1. 平行接线法：平行接线法是将不同电器的正极和负极分别连接在一起的一种方法。
通过将电器的正极与一个导线相连，再将另一个导线连接到电器的负极，可以实现电流的顺利流通。
2. 串联接线法：串联接线法是将多个电器按顺序连接起来的一种方法。
通过将一个电器的负极与下一个电器的正极相连，再将下一个电器的负极与下下一个电器的正极相连，以此类推，可以实现电流在这些电器之间的依次流动。
3. 并联接线法：并联接线法是将多个电器同时连接在一个电源上的一种方法。
通过将所有电器的正极连接在一起，再将所有电器的负极连接在一起，可以确保每个电器都能获得相同的电压，同时工作。
4. 三相接线法：三相接线法是在三相供电系统中常用的一种方法。
通过将三个电源连接到三个负载上，可以实现高效的功率传输。
在三相接线中，通常使用星型或三角形连接方式来连接电源和负载。
这些是电工常用的一些接线方法，不同的场景和需求会选择不同的接线方式。
在进行接线时，务必注意保证接线的牢固性，避免短路和漏电等安全问题的发生。
电力系统的接线方式汇总
学习任务三 电力系统接线方式和电压等级 电力系统的接线方式
电力系统是最大的人工系统，它敷设在非常广大的地 域上，因而任何人想在不长的时间内看到整个系统的全部 连接的实际情况那是不可能的，然而只能通过看元件连接 情况的单线图，从而了解到整个系统的连接情况。
1、电力系统接线图 电力系统的接线图有两种：电气接线图和地理接 线图。 电气接线图较详细地表示出电力系统各主要元件 之间的电气联系，但不能反映各发电厂，变电所的 相对地理位置。 在地理接线图上，各发电厂，变电所的例表示出 来，但各主要元件之间的电气联系却不能在图中表 示清楚。因此，这两种接线图常配合使用。
2、电力系统接线 电力系统的接线方式应能满足电力系统运行的基 本要求： （1）必须保证用户供电的可靠性 （2）必须能灵活地适应各种可能地运行方式 （3）应力求节约设备和材料，减少设备费用和运 行费用，使电网地建设和运行比较经济； （4）应保证各种运行方式下运行人员能安全操作。
电力系统的接线方式大致可分无备用和有备用两类。 （1）无备用接线。用户只能从一个方向取得电源的 接线方式，包括单回路放射式，干线式和链式网络， 如图所示。这类接线适用于向二类负荷供电。
(a)
无备用接线方式 放射式 (b) 干线式 (c) 链式
（2）有备用接线。它是用户可以从两个或两个以上 方向取得电源的接线方式，如图所示的双回路放射式， 干线式，链式以及环式和两端供电网络。
有备用接线方式 （a）放射式 (b) 干线式 (c)链式 (d) 环式 (e) 两端供电网
这类接线适用于对一，二类负荷尤其是一类负 荷供电，应当优先考虑采用有备用接线
电力系统的接线
第一节 电气主接线 第二节 电力设备及其选择的一般原则 第三节 电力网接线及中性点接地方式 第四节 直流输电
本章重点：电气主接线、电力网 接线及中性点接地方式
电力系统的接线
1
• 无论电力系统在正常工况下运行的经济性， 调度操作的灵活性、方便性，供电的可靠 性，还是系统在故障工况下进行故障隔离、 检修，修复后的供电恢复操作甚至电气设 备的选择等，都与电力系统接线方式密切 相关。
双母线带旁母
– （a）设专用的旁路断路器 – （b）旁路断路器兼作母联断路器 – （c）母联断路器兼作旁路断路器
电力系统的接线
15
第一节 电气主接线（有汇流母线）
一台半断路器接线（3/2接线）
– 每两个回路用三台断路器串成 一串接在两组母线上
• 完整串运行——两组母线和同一 串的三台断路器都投入工作，形 成多环路状供电
– 双母线接线的优点：
• （1）供电可靠——通过两组母线、隔离开关的倒换 操作，可以轮流检修一组母线而不致供电中断；一 组母线故障后能迅速恢复供电，检修任一回路的母
线隔离开关，只停该回路
• （2）调度灵活——各个电源和负荷可以任意分配到 某一组母线上，能灵活地适应系统各种运行方式调
度和潮流变化的需要。
• 合母线隔离开关QS21 • 合线路隔离开关QS22 • 投入断路器QF2
– 切断电路时：
• 断开断路器QF2 • 断线路隔离开关QS22 • 断母线隔离开关QS21
电力系统的接线
第一节 电气主接线（有汇流母线）
6
第一节 电气主接线（有汇流母线）
– 单母线接线的适用范围
• 只适用于可靠性、灵活性要求不高，小容量的配电 装置，若采用成套开关柜可相应地提高可靠性
电力系统的接线方式84485【可编辑】
一、 对电气主接线的基本要求
• 可靠性 • 灵活性 • 经济性
电力系统的接线方式84485
二、主接线的基本形式
单母线接线
有汇流母线
双母线接线
带有旁路母线的单母 线和双母线接线
无汇流母线
单元接线 桥形接线
多角形接线
电力系统的接线方式84485
（一）单母线接线
接地刀闸
出线1
出线2
出线3
单
QSo QSl
母
线 接
线路隔
QF
线 离开关
图
QSw
W
母线隔 离开关
电力系统的接线方式84485
倒闸操作： “先通后断”原则
L1停电：断开顺序：QF→QSl→QSw L1送电：关合顺序：QSw→QSl→QF
电力系统的接线方式84485
单母线倒闸送电操作
出线1
出线2 出线3
QSo
QSl
QF
QSw
W
1.推上母线侧隔离刀闸 QSW 2.推上线路侧隔离刀闸QSl 3.合上开关QF
接线方式 作用
配电网 要求
接线方式
高压配电网 中压配电网 低压配电网
电力系统的接线方式84485
中压配电网的主要接线方式
单
侧
10(6)kV
供
电
双
回
路
树
干
式
网
络
380V/220V 电力系统的接线方式84485
放射式 树干式 环网式
具有公共备用干线的放射式网络
10(6)kV
10(6)kV
电力系统的接线方式84485
L1
QS3 QS2
QS4
Q母线
W2
电力系统的接线
2.1 电气主接线－－双母线接线
为了克服双母接线的缺点：
2.1 电气主接线－－双母线接线
特点：
兼具单母分段和双母接线的特点； 运行方式多样、灵活； 但母联、分段断路器均随分段数目而增加。
分段数目：取决于主母线负荷大小及出线回路数
（如220KV回路数，若10～14回，双母三分段； 15回及以上，双母四分段）。
2.1 电气主接线－－发电机--变压器单元接线
发电机与变压器 直接串联成一个 单元（亦称发变 组），其间没有 横向联系，称为 发电机--变压器 单元接线（简称 单元接线）。
2.1 电气主接线－－发电机--变压器单元接线
适用：将发电机发出的全部电能以升高
电压（35KV以上）输入电网的大中型 电厂中。
2.1 电气主接线－－单母线接线
－－检修出线L3的断路器时： 先检查旁母（合QF2，试充电）； 旁母无故障的话，带上旁母（合 上QS3）----出线此时能从主母线 和旁母同时获得电源； 最后退出要检修的断路器QF1， 接着断开QS2、QS1； 整个倒闸过程中，用户不会停电。
（示例：单母带旁母接线，不停电检修出线断路 器的倒闸操作过程演示。）
2.1 电气主接线
2.1 电气主接线
电气主接线图
－－采用国家规定
的设备图形符号及文 字符号，按电能产生、 汇集和分配的顺序， 表示出各设备的连接 关系的电路接线图。
即电气主接线的 图形表示，一般 用单线图----简单、 明了。
2.1 电气主接线
断路器QF：
具有专用灭弧装置，可开断或闭合负荷电流和 自动开断短路电流，主要用作接通或切断电路 的控制开关。
2.1 电气主接线－－一台半断路器接线
－－（ “特殊的双母线接线”）
电力系统的接线方式
电力系统的接线方式电力系统接线图是电力系统整体性质的图形表示，分为地理接线图与电气接线图。
地理接线图是在地理图上布点布线，可与地理图较好地吻合，显示系统中发电厂、变电站的地理位置，电力线路的路径，以及它们之间的联接形式。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示主要发电机、变压器、线路等的联系，这时则需要阅读电气接线图。
电气接线图一般表示为单线电气接线图，显示电力系统的各个能量变换元件、能量输送元件的联结，显示出组成电力系统主体设备（发电机、变压器、母线、断路器、电力线路等）的概貌。
因此，由电气接线图可获得对该系统的更细致了解。
实际应用时，一般将地理接线图与单线电气接线图相结合，可以了解整个系统中发电厂、变电站、电力线路、负荷等的相对位置及电气连接形式。
图1电力系统地理接线图电力系统的接线方式按供电可靠性分为有备用接线方式和无备用接线方式两种。
无备用接线方式是指负荷只能从一条路径获得电能的接线方式。
根据形状，它包括单回路放射式、干线式和链式网络。
有备用接线方式是指负荷至少可以从两条路径获得电能的接线方式。
它包括双回路的放射式、干线式、链式、环式和两端供电网络。
图2无备用接线图（a）放射式（b）干线式（C）链图3有备用接线图（a）放射式（b）干线式（C）链式（d）环式（e）两端供电网无备用接线的主要优点在于简单、经济、运行操作方便，主要缺点是供电可靠性差，并且在线路较长时，线路末端电压往往偏低，因此这种接线方式不适用于一级负荷占很大比重的场合。
但在一级负荷的比重不大，并可为这些负荷单独设置备用电源时，仍可采用这种接线。
这种接线方式之所以适用于二级负荷是由于架空电力线路已广泛采用自动重合闸装置，而自动重合闸的成功率相当高。
有备用接线的主要优点在于供电可靠性高，供电电压质量高。
有备用接线中，双回路的放射式、干线式和链式接线的缺点是不够经济；环形网络的供电可靠性和经济性都不够,但其缺点是运行调度复杂，并且故障时的电压质量差；两端供电网络很常见，供电可靠性高，但采用这种接线的先决条件是必须有两个或两个以上独立电源，并且各电源与各负荷点的相对位置又决定了这种接线的合理性。
详细解读电力系统主接线的基本要求、基本形式和接线方式
详细解读电力系统主接线的基本要求、基本形式和接线方式导读主接线是实现电能输送和分配的一种电气接线。
变配电站的主接线是由各主要电气设备（包括变压器、开关电器、母线、互感器及连接线路等）按一定顺序连接而成的、接受和分配电能的总电路。
本期专题将详细解读电力系统主接线的基本要求、基本形式和接线方式。
主接线一般需符合电力系统对本电站在供电可靠性和电能质量方面的要求，技术先进，经济合理，接线简单、清晰，操作维护方便和具有一定的灵活性，并能适应工程建设不同阶段的要求。
对主接线的要求电气主接线应满足下列基本要求：1）牵引变电所、铁路变电所电气主接应综合考虑电源进线情况（有无穿越通过）、负荷重要程度、主变压器容量和台数，以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定，并具有相应的安全可靠性、运行灵活和经济性。
2）具有一级电力负荷的牵引变电所，向运输生产、安全环卫等一级电力负荷供电的铁路变电所，城市轨道交通降压变电所（见电力负荷、电力牵引负荷）应有两回路相互独立的电源进线，每路电源进线应能保证对全部负荷的供电。
没有一级电力负荷的铁路变、配电所，应有一回路可靠的进线电源，有条件时宜设置两回路进线电源。
3）主变压器的台数和容量能满足规划期间供电负荷的需要，并能满足当变压器故障或检修时供电负荷的需要。
在三相交流牵引变电所和铁路变电所中，当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时，通常应采用三绕组变压器为主变压器。
4）按电力系统无功功率就地平衡的要求，交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。
为改善注入电力系统的谐波含量，交流牵引变电所牵引电压侧母线，还需要考虑接入无功、谐波综合并联补偿装置回路（见并联综合补偿装置）。
对于直流制干线电气化铁路，为减轻直流12相脉动电压牵引网负荷对沿线平。
电力系统接线方式
双母线分段带旁路接线就是在双母线带旁路接线的基础上，在母线上增设分段断路器，它具有双母线带旁路的优点，但投资费用较大，占用设备间隔较多，一般采用此种接线的原则为：
1) 当设备连接的进出线总数为12～16回时，在一组母线上设置分段断路器；
2) 当设备连接的进出线总数为17回及以上时，在两组母线上设置分段断器。
4单母线分段接线：
单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。
5双母线接线：
双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。
3多角形接线：
多角形接线就是将断路器和隔离开关相互连接，且每一台断路器两侧都有隔离开关，由隔离开关之间送出回路。多角形接线所用设备少，投资省，运行的灵活性和可靠性较好。正常情况下为双重连接，任何一台断路器检修都不影响送电，由于没有母线，在连接的任一部分故障时，对电网的运行影响都较小。其最主要的缺点是回路数受到限制，因为当环形接线中有一台断路器检修时就要开环运行，此时当其它回路发生故障就要造成两个回路停电，扩大了故障停电范围，且开环运行的时间愈长，这一缺点就愈大。环中的断路器数量越多，开环检修的机会就越大，所一般只采四角（边）形接线和五角形接线，同时为了可靠性，线路和变压器采用对角连接原则。四边形的保护接线比较复杂，一、二次回路倒换操作较多。
1线路变压器组接线：
线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少、投资省、操作简便、宜于扩建，但灵活性和可靠性
2桥形接线：
1.3电力系统的接线方式和电压等级
系统结构和电压等级如下
10kV T1
110kV T2 10kV
各设备的额定电压为
10.5kV 10.5kV/121kV
110kV
110kV/11kV
24
变压器的分接头
变压器的分接头一般在高压侧、中压侧 以高压绕组的额定电压作基准，为100%，称之为主抽头。 高压绕组的额定电压＝主抽头电压 分接头的额定电压以百分值表示：表示分接头电压与主抽 头电压的差值为主抽头电压的百分之几. 如10kV/3.3kV变压器，+5%抽头为10.5kV
25
电力线路电压与输送容量、距离的关系
三相输电线路传送的功率 P 3UICOS 输送容量 S 3UI
在U一定的情况下，S的增大导致电流 I 的增大
电压等级(kV) 输送容量(MVA) 输送距离(km)
输电 500
220 高中压 110(部分输电) 配电
35
1000~1500 100~500 10~50
2~10
150~850（跨省） 100~300（跨地区） 50~100（跨县市）
20~50
10
0.2~2
低压配电380/220V（楼内、农电）
6~20
四、电力系统中性点运行方式
星形接线变压器或发电机的中性点称为电力系统的中性点
中性点运行方式:
直接接地:110kV及以上系统中，有利于绝缘.
不接地:3~66kV系统， 绝缘要求提高，可靠性高.
+2.5%抽头为10.25kV -2.5%抽头为9.75kV
22
ห้องสมุดไป่ตู้
变压器的变比
额定变比：两侧额定电压之比 实际变比：两侧实际工作抽头的空载线电压之比
额定变比和匝数比
13第六章电力系统接线方式
经济性：大 一次投资：每串增加联络断路器。
（2）进出线布置原则 电源和负荷配对成串
（3）适用范围：330~500KV配电装置
（二）无汇流母线接线 1、单元接线 （1）接线形式
发电机-双绕组变压器单元接线 发电机-三绕组变压器单元接线 扩大单元接线
供电； 4)两组母线带有均衡负荷，当母联投入并联运行时，相当于单母线分段
接线的作用；
（2）适用范围 出线带电抗器的 6~10KV配电装置中。 35～60KV 出线数超过8回，或连接电源较大、负荷较大 110～220KV出线数5回以上
4、双母线分段接线 （1）接线特点分析（与双母线比较）
双母线再分段，三分段或四分段 可靠性
停电范围、时间
厂站全停及对系统稳定的影响
2）灵活性 （1）操作的方便性 （2）调度的方便性 （3）扩建的方便性 3）经济性 （1）节省一次投资 （2）占地面积少 （3）电能损耗少
二、电气主接线的基本接线形式
（一）有汇流母线接线 1、单母线接线 （1）相关名称
断路器 母线侧隔离开关 线路侧隔离开关 （2）隔离开关与断路器联合操作顺序
6~10KV 单 母 或 单 母 分 段 ， 出 线 数 较 多
随着断路器和隔离开关质量提高， 电网结构合理，计划检修向状态检
修过渡，将逐步取消旁路。
6、一台半断路器接线（3/2接线） （1）接线特点分析
3个断路器构成1串，接在两母线间，引出2条出线
可靠性：高 断路器检修不会中断供电： 母线检修不会停止供电：
母线故障：该分段的回路倒母线 经济性：
一次投资：增加分段和母联设备。 （2）适用范围
发电厂的6~10KV配电装置，出线和电源较多 220~500KV配电装置中
90°接线方式的基本原理
90°接线方式的基本原理三相电力系统中包含三个相位为120°的电流和电压波形，每个相位由一个电源提供。
传统的三相接线方式包括Y型和Δ型接线。
90°接线方式是Y型接线的一种特殊情况，在该接线方式中，每个相位的电流和电压的相位差为90°。
接线方式的选择对电力系统的运行和性能起着重要作用。
90°接线方式具有以下三个主要优点：1.平衡负载：在90°接线方式中，每个负载都与公共中性点相连，从而形成了一个平衡的电流路径。
这样可以减少电流的不对称性和谐波，提高系统的稳定性和可靠性。
2.故障处理方便：由于90°接线方式中的每个负载都与公共中性点相连，所以可以方便地检测和处理故障。
当一个负载发生故障时，仅该负载受到影响，其他负载不受影响，减少了故障对整个系统的影响范围。
3.中性点连接：在90°接线方式中，中性点连接可以提供更好的电压调节和平衡。
当系统中存在非线性或非平衡负载时，可以通过中性点连接来提供平衡电流和电压，并有效地减少谐波和干扰。
实现90°接线方式的关键是通过变压器将电源的相电压转换为相电压和线电压之间的特定比例。
变压器的连接方式通常是将三相绕组分别连接到变压器的三个相位上，形成一个三绕组变压器。
在电力系统中，90°接线方式广泛用于分配和传输三相电力，特别是在家庭、商业和工业领域。
它可以提供稳定的电力分配和可靠的电源供应，同时还可以减少谐波和干扰对电力系统的影响。
总之，90°接线方式是一种常用的三相接线方式，通过将三相电流导线连接到一个集合点，实现电力传输。
它具有平衡负载、故障处理方便和中性点连接等优点，适用于各种电力系统应用。
