燃气轮机EOH解读

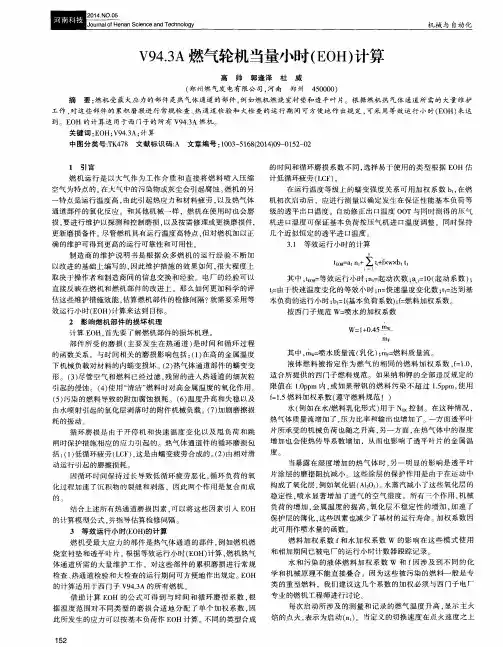

V94.3A燃气轮机当量小时(EOH)计算
液体 燃料被指 定作为燃 气的相 同的燃 料加权 系数 ， ｆ ＝ １ ． Ｏ ，
适 合 所 提 供 的西 门子 燃 料 规 范 。 如 果 纳 和 钾 的全 部 违 反 规 定 的
限值在 １ ． ０ ｐ ｐ ｍ 内， 或 如果带钒 的燃 料污染 不超过 １ ． ５ ｐ ｐ ｍ， 使用 ｆ ＝ １ ． ５燃料加权系数（ 遵守燃料规范 ！）
耗的振动。 循 环 磨 损 是 由 于 开 停 机 和 快 速 温 度 变 化 以 及 甩 负 荷 和 跳 闸时 保 护 措 施 相 应 的应 力引 起 的 。热 气 体 通道 件 的 循 环 磨 损 包 括： （ １ ） 低循环疲劳（ Ｌ Ｃ Ｆ ） ， 这 是 由蠕 变 疲 劳 合 成 的 。 （ ２ ） 由相 对 滑 动运行引起的磨擦损耗。
ｎ
一 ．
１ 引 言
燃机 运行是 以大气作 为工作介 质和直接将 燃料 喷入压 缩 空气为特点 的。 在大气 中的污染物或灰尘会 引起腐蚀 。 燃机的另
一
特点是运行温度高 ， 由此引起热应力和材料疲劳 ， 以 及热 气体
通 道 部 件 的 氧化 反 应 。 和其 他 机 械 一样 ，燃 机 在 使 用 时 也 会 磨 损， 要 进 行维 护 以探 测 和控 制 磨 损 ， 以及 按 需 修 理 或 更 换 磨 损 件 ， 更新磨损备件 。 尽 管燃 机 具 有 运 行 温 度 高 特 点 ， 但 对 燃 机 加 以 正 确 的维 护 可 得 到 更 高 的 运 行 可 靠性 和可 用 性 。 制 造 商 的维 护 说 明书 是 根 据 众 多 燃 机 的 运 行 经 验 不 断 加 以改 进 的基 础 上 编 写 的 ， 因此维护措施的效果如何 ， 很 大 程 度 上
EOH计算方法
Mitsubishi Heavy Industries Dongfang Gas Turbine(Guangzhou) Co.,Ltd.

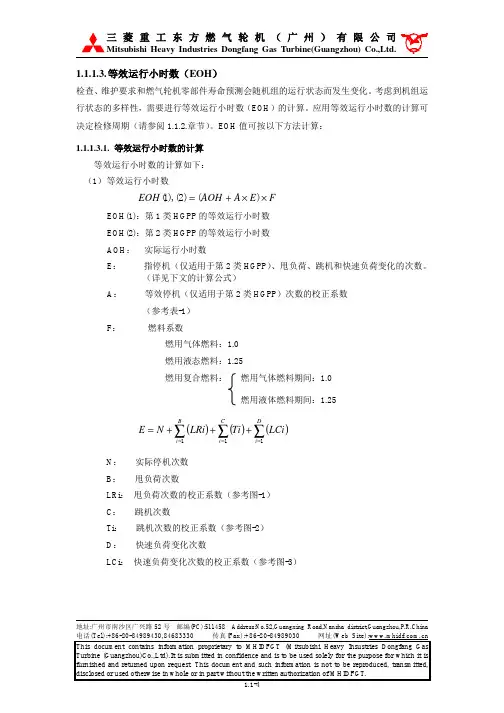

1.1.1.3. 等效运行小时数（EOH）
检查、维护要求和燃气轮机零部件寿命预测会随机组的运行状态而发生变化。考虑到机组运 行状态的多样性，需要进行等效运行小时数（EOH）的计算。应用等效运行小时数的计算可 决定检修周期（请参阅 1.1.2.章节）。EOH 值可按以下方法计算：
传真(Fax):+86-20-84989030
网址(Web Site):
This document contains information proprietary to MHIDFGT (Mitsubishi Heavy Insustries Dongfang Gas Turbine (Guangzhou)Co.,Ltd).It is submitted in confidence and is to be used solely for the purpose for which it is furnished and returned upon request. This document and such information is not to be reproduced, transmitted, disclosed or used otherwise in whole or in part without the written authorization of MHIDFGT.
第 2 类 HGPP
l 透平第 2 级静叶 l 透平第 3 级静叶 l 透平第 4 级静叶 l 透平第 2 级动叶 l 透平第 3 级动叶 l 透平第 4 级动叶 l 透平第 2 级分割环 l 透平第 3 级分割环 l 透平第 4 级分割环
燃气轮机燃料控制器介绍
燃气轮机燃料控制器介绍

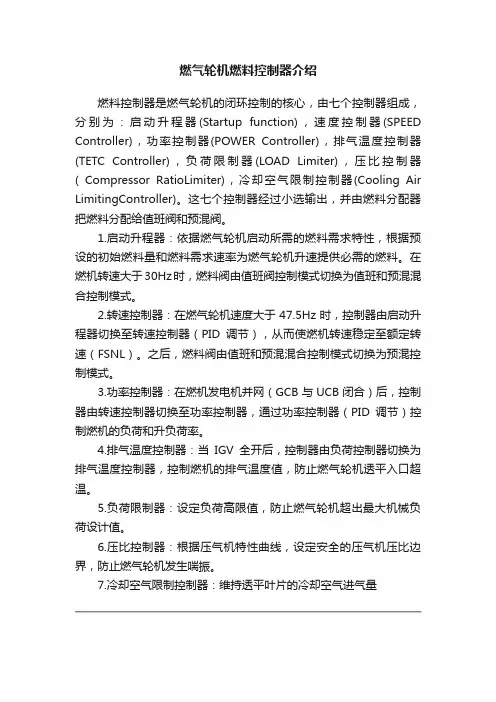

燃料控制器是燃气轮机的闭环控制的核心，由七个控制器组成，分别为：启动升程器(Startup function)，速度控制器(SPEED Controller)，功率控制器(POWER Controller)，排气温度控制器(TETC Controller)，负荷限制器(LOAD Limiter)，压比控制器( Compressor RatioLimiter)，冷却空气限制控制器(Cooling Air LimitingController)。
这七个控制器经过小选输出，并由燃料分配器把燃料分配给值班阀和预混阀。
1.启动升程器：依据燃气轮机启动所需的燃料需求特性，根据预设的初始燃料量和燃料需求速率为燃气轮机升速提供必需的燃料。
在燃机转速大于30Hz时，燃料阀由值班阀控制模式切换为值班和预混混合控制模式。
2.转速控制器：在燃气轮机速度大于47.5Hz时，控制器由启动升程器切换至转速控制器（PID调节），从而使燃机转速稳定至额定转速（FSNL）。
之后，燃料阀由值班和预混混合控制模式切换为预混控制模式。
3.功率控制器：在燃机发电机并网（GCB与UCB闭合）后，控制器由转速控制器切换至功率控制器，通过功率控制器（PID调节）控制燃机的负荷和升负荷率。
4.排气温度控制器：当IGV全开后，控制器由负荷控制器切换为排气温度控制器，控制燃机的排气温度值，防止燃气轮机透平入口超温。
5.负荷限制器：设定负荷高限值，防止燃气轮机超出最大机械负荷设计值。
6.压比控制器：根据压气机特性曲线，设定安全的压气机压比边界，防止燃气轮机发生喘振。
7.冷却空气限制控制器：维持透平叶片的冷却空气进气量。
燃气轮机气体焓值
燃气轮机气体焓值燃气轮机是一种常见的发电设备，它利用燃料燃烧产生的高温高压气体驱动涡轮旋转，再通过涡轮带动发电机发电。
在燃气轮机中，气体的焓值是一个重要的参数，它直接影响着燃气轮机的工作效率和发电能力。
焓值是热力学中的一个重要概念，它表示单位质量物质在一定条件下的热能。
对于燃气轮机来说，焓值指的是燃料燃烧后产生的燃气的单位质量焓值，通常以焦耳/千克（J/kg）为单位。
燃气轮机的燃料可以是天然气、液化石油气等，不同燃料的焓值略有差异。
燃气轮机的工作原理是将燃料和空气在燃烧室中混合燃烧，产生高温高压的燃气。
这些燃气进入涡轮机组，驱动涡轮旋转。
涡轮旋转的同时，也驱动发电机发电。
而燃气的焓值则决定了燃气轮机的发电能力。
焓值越高，燃气所含的热能就越多，燃气轮机的发电能力也就越强。
燃气轮机的设计和优化过程中，焓值是一个重要的考虑因素。
燃气轮机的发电效率与焓值直接相关，如果焓值较低，则燃气轮机的发电效率也会受到限制。
因此，在选择燃料时，需要考虑其焓值以及燃料的可获得性等因素，以确保燃气轮机的高效稳定运行。
除了燃气轮机的设计和优化，焓值还在其他领域有着广泛的应用。
例如，在工业生产中，焓值常常与能量消耗和热效率相关联。
了解燃料的焓值可以帮助企业评估能源的利用效率，优化能源消耗，降低生产成本。
燃气轮机气体的焓值是燃气轮机发电能力的重要参数，它直接影响着燃气轮机的工作效率和发电能力。
了解和掌握燃气轮机气体的焓值对于燃气轮机的设计、优化和运行都具有重要意义。
同时，焓值在工业生产中也有着广泛的应用，对于提高能源利用效率和降低生产成本同样具有重要作用。
纯氢燃气轮机烟气成分

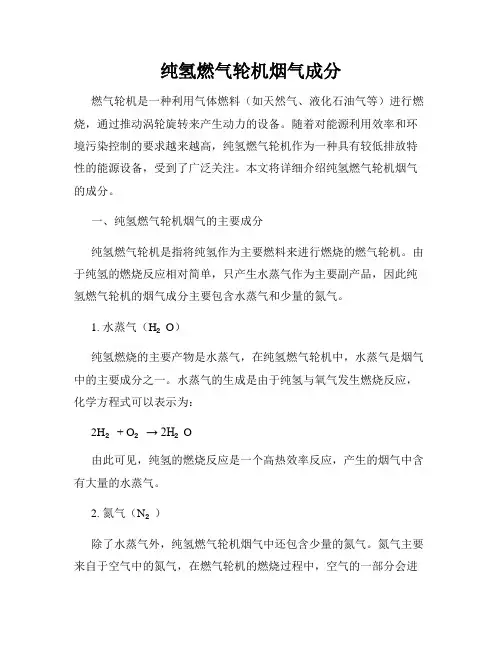

纯氢燃气轮机烟气成分燃气轮机是一种利用气体燃料（如天然气、液化石油气等）进行燃烧，通过推动涡轮旋转来产生动力的设备。
随着对能源利用效率和环境污染控制的要求越来越高，纯氢燃气轮机作为一种具有较低排放特性的能源设备，受到了广泛关注。
本文将详细介绍纯氢燃气轮机烟气的成分。
一、纯氢燃气轮机烟气的主要成分纯氢燃气轮机是指将纯氢作为主要燃料来进行燃烧的燃气轮机。
由于纯氢的燃烧反应相对简单，只产生水蒸气作为主要副产品，因此纯氢燃气轮机的烟气成分主要包含水蒸气和少量的氮气。
1. 水蒸气（H₂O）纯氢燃烧的主要产物是水蒸气，在纯氢燃气轮机中，水蒸气是烟气中的主要成分之一。
水蒸气的生成是由于纯氢与氧气发生燃烧反应，化学方程式可以表示为：2H₂ + O₂ → 2H₂O由此可见，纯氢的燃烧反应是一个高热效率反应，产生的烟气中含有大量的水蒸气。
2. 氮气（N₂）除了水蒸气外，纯氢燃气轮机烟气中还包含少量的氮气。
氮气主要来自于空气中的氮气，在燃气轮机的燃烧过程中，空气的一部分会进入燃烧室与纯氢燃料一起燃烧。
由于氮气的燃烧性能较差，因此在燃烧过程中，大部分氮气并不会发生反应，而是以未燃烧的氮气的形式进入烟气中。
二、纯氢燃气轮机烟气的影响因素纯氢燃气轮机的烟气成分不仅与燃料本身有关，还受到以下几个因素的影响。
1. 燃料纯度纯氢燃气的纯度越高，其烟气中的水蒸气含量也就越高，其余成分相应地越少。
因此，在设计纯氢燃气轮机时，需要确保燃气的纯度满足要求，以确保烟气成分的合理控制。
2. 燃烧温度纯氢的燃烧温度较高，因此燃气轮机中的燃烧温度也较高。
燃烧温度的升高会导致水蒸气的产生量增加，同时会减少氮气的含量。
因此，控制燃烧温度对于控制烟气成分具有重要作用。
3. 空气配比纯氢燃气轮机中，氧气一般通过自然通风或空气压缩机供给。
合理调整空气与纯氢的配比可以控制烟气成分，使得水蒸气的含量处于合适范围。
三、纯氢燃气轮机烟气的应用前景纯氢燃气轮机烟气成分的特点使得其在环保和能源利用方面具有潜在的应用前景。
燃气轮机EOH
燃气轮机等效运行小时计算分析【摘要】：燃气轮机制造商都有一个预先制定好的维修计划，以便获得最佳的设备可用率和最经济的维修成本，计算燃气轮机的等效运行小时（EOH ）就是为了判燃气轮机机在何时应该进行维修。
本文对三菱重工、西门子、GE 三大燃气轮机制造商的燃气轮机等效运行小时的计算公式进行了分析，以便充分了解他们的维修计划。
【关键词】：燃气轮机 等效运行小时 EOH1 前言从2003年开始，我国新开工建设了一大批F 级的重型燃气-蒸汽联合循环电站，主要作为调峰机组。
热力机械疲劳是影响调峰机组寿命的主要因素，蠕变、氧化和腐蚀是影响连续运行机组寿命的主要因素。
F 级重型燃气轮机的初温已达1300～1400℃之间，燃气轮机高温部件（热通道部件）的工作条件越来越恶劣。
为了保证燃气轮机运行可靠性，就必须定期地检查、检修或更换这些热通道部件。
燃气轮机的高温部件是指暴露在从燃烧系统排出的高温气体中的部件，包括燃烧室、火焰筒、过渡段、喷嘴、联焰管和透平动、静叶等。
燃气轮机的高温部件必须要有一个预先制定好的合理的检查维修计划，可以减少电站非计划故障停机，提高机组起动可靠性。
高温部件的检查维修计划根据计算机组的等效运行小时EOH （Equivalent Operating Hours ）来制定。
在国家标准GB/T 14099.9 《燃气轮机 采购》第9部分 （等效国际标准 ISO 3977-9:1999）中，对EOH 的计算公式做出了规定。
但三大燃气轮机制造商（GE 、西门子、三菱重工）在各自的运行经验基础上，都规定了各自的EOH 计算公式，制定了相应的高温部件检修计划。
2 国家（国际）标准EOH 计算在国家标准GB/T 14099 《燃气轮机 采购》第9部分中，对EOH 的计算公式做出了规定，见公式（1），公式中考虑了各种运行过程影响机组寿命的加权系数。
)(221112211t b t b f t n a n a T ni i eq ++++=∑=ω （1） 其中：a——每次起动的加权系数；1n——点火起动次数；1a——快速带负荷的加权系数；2n——快速带负荷次数；2t——快速温度变化的等效运行小时数，例如，由于负荷的突变或甩负荷；in——快速温度变化的次数；t——达到基本负荷额定输出功率运行的小时数；1b——以基本负荷运行的加权系数；1t——在基本负荷额定功率和尖峰负荷额定功率之间运行的小时数；2b——以尖峰负荷运行的加权系数；2f——燃用污染的、超出规范或非指定的燃料时的加权系数；——水或蒸汽回注时的加权系数；3 三菱燃气轮机EOH计算三菱F级燃气轮机的热通道部件维护间隔周期见表1。
燃气轮机热端部件寿命的等效运行时间分析
电力技术Electric Power Technology Vol.19No.8 Apr.2010第19卷 第8期2010年4月燃气轮机热端部件寿命的等效运行时间分析龚文强，王庆韧（广东惠州天然气发电有限公司，广东 惠州 516082）【摘 要】燃气轮机的可靠性在很大程度上取决于热端部件的技术状态和维修水平。
本文首先分析了影响燃机热端部件寿命的三项主要因素，并在此基础上详细讨论了各种常用的燃气轮机的寿命评估方法。
针对惠州LNG电厂M701F型燃气－蒸汽联合循环机组特点，提出了基于等效运行时间分析的燃机寿命评估法。
案例计算结果显示等效运行时间分析法是一种简单、实用的评价方法。
【关键词】燃气轮机；评估；等效时间法；检修【中图分类号】TK478【文献标识码】B【文章编号】1674-4586(2010)08-0028-031 引言热端部件（燃烧室和透平静动叶片）是燃气轮机的核心部件，它们的设计难度大，材料昂贵，加工工艺复杂。
燃气轮机的可靠性在很大程度上取决于热端部件的技术状态和维修水平。
研究热端部件的寿命评估方法，对于延长热端部件的使用寿命和制定合理的检修计划具有重大的实际意义。
2 影响燃机热端部件寿命的因素分析高温部件长期在高温、高压、腐蚀介质的严酷条件下运行，工作温度的范围、承载负荷的大小、介质的性质等因素对金属材料损伤的影响相当大且十分复杂。
但导致高温部件金属材料损伤的主要形式可分为高温蠕变损伤、低周疲劳损伤和腐蚀损伤三种情况。
2.1 高温蠕变压气机、热通道、燃烧器、透平是燃气轮机的主要热端部件，长期在高温环境下工作，而燃烧器和透平的工作温度甚至高达1400℃。
在高温条件下，蠕变应力为导致部件断裂的重要原因之一，因此，研究燃机材料的高温蠕变特性是评估燃气轮机热端部件可用寿命的主要途径之一。
2.2 热疲劳燃气轮机热端部件在运行期间受到来自机组的启停以及变负荷运行时压力和温度的变化和波动。
温度频繁的周期性变化，使得热端部件将受到反复的交变应力作用，该过程的长期累积效应将最终导致部件的失效。
燃气轮机热端部件寿命的等效运行时间分析
2017年第24卷第7期技术与市场技术研发燃气轮机热端部件寿命的等效运行时间分析王登银(中海油珠海天然气发电有限公司，广东珠海519050)摘要：燃气轮机的可靠性在很大程度上取决于热端部件的技术程度和热端部件的材料性能。
针对热端部件的运行寿 命评估难的问题，分析热端部件运行寿命的主要影响因素，详细讨论四种常用的热端部件寿命评估方法，提出根据现场 可操作性更强的热端部件的等效运行时间分析法。
结果表明，等效运行时间分析法能够实现热端部件的寿命评估，对于 掌握燃机热端部件的运行寿命和可靠性提供参考依据。
关键词：燃气轮机；热端部件；寿命；等效时间法doi：10. 3969/j.issn.1006 - 8554. 2017.07.0381燃机热端部件寿命的影响因素由于燃机处在高温、高压、高腐蚀的工作状态，并受到周围 空气状态、负载、叶片积垢等因素的共同影响，燃机热端部件经 常处在异常工况。
热端部件常见的损伤主要包括:疲劳损伤、蠕变损伤和腐蚀损伤三种情况。
1.1疲劳损伤疲劳损伤是指在循环载荷过程中发生的损伤累积。
一般 分为高周期疲劳（破坏周次>105次）、低周期疲劳（破坏周次 <105次）以及热力影响而引起的热疲劳。
燃机热端部件长期 处在高温工作条件，在启停和变负载运行中发生的疲劳损伤多 属于低周期疲劳。
1.2蠕变损伤蠕变损伤是在高温（1 400T)工作条件下，燃机热端部件 材料的弹性性能降低而塑性性能增加。
在燃气轮机运行过程 中，负载快速变动产生的拉应力使热端部件发生不可恢复的塑 性变形，当这些塑性形变超过材料本身的弹性形变时，将对热 端部件产生巨大的损伤。
蠕变损伤是燃机热端部件运行寿命 评估的重要指标之一。
1.3腐蚀损伤在湿空气、燃气流等因素的共同影响下，处于高温、高压状 态下的燃机热端部件极易出现腐蚀损伤。
腐蚀损伤一般分为 高温热腐蚀损伤和低温热腐蚀损伤。
高温热腐蚀损伤通常发 生在高温区，热端部件保护涂层会出现破裂和脱落，从而影响 热端部件的使用寿命。
燃气轮机EOH解读
燃气轮机等效运转小时计算剖析【纲要 】：燃气轮体制造商都有一个早先拟订好的维修计划，以便获取最正确的设施可用率和最经济的维修成本，计算燃气轮机的等效运转小时（ EOH ）就是为了判燃气轮机机在何时应当进行维修。
本文对三菱重工、 西门子、 GE 三大燃气轮体制造商的燃气轮机等效运转小时的计算公式进行了剖析，以便充足认识他们的维修计划。
【重点词】：燃气轮机 等效运转小时 EOH1 序言从 2003年开始，我国新动工建设了一大量 F 级的重型燃气 -蒸汽结合循环电站， 主要作为调峰机组。
热力机械疲惫是影响调峰机组寿命的主要要素， 蠕变、氧化和腐化是影响连续运转机组寿命的主要要素。
F 级重型燃气轮机的初温已达 1300～1400℃之间，燃气轮机高温零件（热通道零件）的工作条件愈来愈恶劣。
为了保证燃气轮机运行靠谱性，就一定按期地检查、 检修或改换这些热通道零件。
燃气轮机的高温零件是指裸露在从焚烧系统排出的高温气体中的零件， 包含焚烧室、火焰筒、过渡段、喷嘴、联焰管和透平动、静叶等。
燃气轮机的高温零件一定要有一个早先拟订好的合理的检查维修计划， 能够减少电站非计划故障停机， 提升机组起动靠谱性。
高温零件的检查维修计划依据计算机组的等效运转小时 EOH （ Equivalent Operating Hours ）来拟订。
在国家标准 GB/T 14099.9 《燃气轮机 采买》第 9部分 （等效国际标准 ISO 3977-9:1999）中，对EOH 的计算公式做出了规定。
但三大燃气轮体制造商（ GE 、西门子、三菱重工）在各自的运转经验基础上，都规定了各自的 EOH 计算公式，拟订了相应的高温零件检修计划。
2 国家（国际）标准 EOH 计算在国家标准 GB/T 14099 《燃气轮机 采买》第 9部分中，对 EOH 的计算公式做出了规定，见公式（ 1），公式中考虑了各样运转过程影响机组寿命的加权系数。
nTeqa 1n1a 2n 2 tif (b 1t1b 2t 2)（1）i 1此中：a1——每次起动的加权系数；n1——点火起动次数；a2——迅速带负荷的加权系数；n2——迅速带负荷次数；t i——迅速温度变化的等效运转小时数，比如，因为负荷的突变或甩负荷；n ——迅速温度变化的次数；t1——达到基本负荷额定输出功率运转的小时数；b1——以基本负荷运转的加权系数；t2——在基本负荷额定功率和尖峰负荷额定功率之间运转的小时数；b2——以尖峰负荷运转的加权系数；f——燃用污染的、高出规范或非指定的燃料时的加权系数；——水或蒸汽回注时的加权系数；3三菱燃气轮机 EOH 计算三菱 F级燃气轮机的热通道零件保护间隔周期见表1。
