统计公差分析方法概述公差分析是设计和制造过程中的重要环节，用于评估产品的尺寸和形状的变化并确定其质量要求。
它帮助确定制造过程中允许的变化范围，以确保产品的功能和性能满足设计要求。
下面是公差分析方法的概述：1.公差概念和术语：公差是表示产品尺寸和形状变异的一种度量，是设计要求和制造能力之间的差异。
了解公差的基本概念和术语对于进行有效的公差分析非常重要。
例如，公差带、公差上限、公差下限、公差等级等。
2.公差链：公差链是将不同部件的公差延伸到整个产品装配中的一种方法。
通过分析公差链，可以确定整个装配的总体公差，并评估其对产品性能的影响。
公差链分析通常采用功能环或冗余环的方法。
3.公差配合：公差配合是指零件之间在装配时的相互作用。
公差配合分析可以确定零件之间的配合方式，并对其作用进行评估。
常见的公差配合包括配合间隙、过盈配合和间隙配合等。
4. 公差分析工具：公差分析通常使用一些专门的工具来辅助。
例如，一维公差分析工具（如Matlab、Excel等）用于分析单个尺寸的公差，根据统计数据计算出尺寸的上下限。
使用二维和三维CAD软件进行公差堆叠分析，可以在装配设计阶段模拟零件堆叠时产生的误差变化。
5.公差分配：公差分配是将总体公差分配给不同的零件以实现装配要求的过程。
公差分配通常基于设计要求、制造能力和装配要求等考虑因素。
公差分配需要根据装配关系和功能要求来确定每个零件的公差。
6.公差检验：公差分析的最后一步是进行公差检验，以确保产品的尺寸和形状在规定的公差范围内。
公差检验可以通过测量和检测工具来进行，例如卡尺、测量仪器、投影仪等。
公差检验是确保产品质量和性能的关键步骤。
7.公差优化：公差优化是指通过优化公差的分配和设计来最小化产品的尺寸和形状变化，以提高产品的质量和性能。
公差优化可以通过使用计算机辅助设计（CAD）软件和专业的公差优化工具来实现。
总之，公差分析是设计和制造中的关键环节，有助于确保产品质量和性能满足要求。
公差分析技术[精.选]

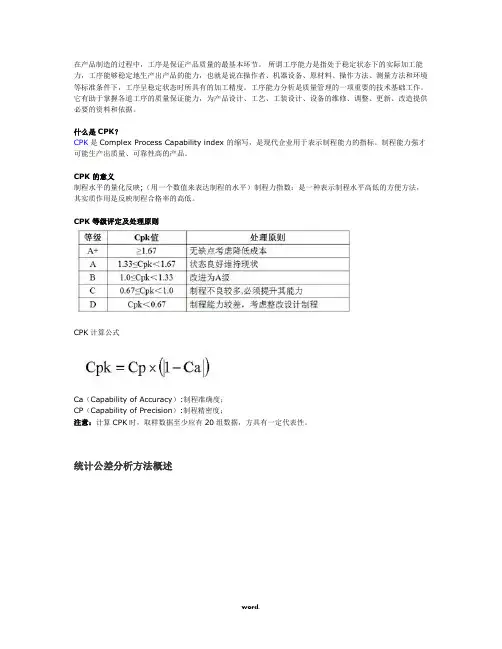

![公差分析技术[精.选]](https://img.taocdn.com/s3/m/1b3a7b486bd97f192279e982.png)
