EMI滤波元件和滤波器介绍
有刷电机emi滤波电路
有刷电机emi滤波电路有刷电机（Brushed DC Motor）是一种常见的电机类型，广泛应用于各种领域中。
然而，由于其工作原理的特性，有刷电机会产生电磁干扰（Electromagnetic Interference，简称EMI）。
为了减少这种干扰，可以采用EMI滤波电路对有刷电机进行滤波处理。
EMI滤波电路是一种用于抑制电磁干扰的电路，通过滤波器的设计和选择合适的元件，可以有效地抑制有刷电机产生的EMI干扰，保证其他电子设备的正常工作。
EMI滤波电路一般由滤波器和衰减器组成。
滤波器可以分为低通滤波器和带通滤波器两种类型。
低通滤波器主要用于抑制高频噪声，而带通滤波器则可以选择特定频率范围内的信号进行滤波。
根据实际需求，可以选择适合的滤波器类型。
在EMI滤波电路中，常用的滤波元件包括电感、电容和电阻。
电感可以通过阻碍电流变化的方式来抑制高频噪声，起到滤波的作用。
电容则可以通过储存和释放电荷的方式来滤波。
电阻则用于限制电流的流动，起到衰减的作用。
在设计EMI滤波电路时，需要考虑到有刷电机的工作电压和电流范围，并选择合适的滤波元件。
同时，还需要根据有刷电机产生的EMI干扰频谱特性，选择合适的滤波器类型和频率范围。
除了滤波电路的设计，还需要注意EMI滤波电路的布局和接地。
合理的布局可以减少电磁干扰的传播和辐射，保证滤波效果的最大化。
接地的设计也非常重要，良好的接地可以提供低阻抗路径，将干扰电流导向地，进一步减少干扰的影响。
需要注意的是，EMI滤波电路并不能完全消除所有的电磁干扰，只能将其降低到可以接受的范围。
因此，在实际应用中，还需要综合考虑其他抑制EMI干扰的方法，如屏蔽、地线设计等。
有刷电机的EMI滤波电路是一种有效抑制电磁干扰的方法。
通过合理的滤波器设计、选择合适的滤波元件和良好的布局接地，可以在保证有刷电机正常工作的同时，减少对其他电子设备的干扰。
这对于提高系统的可靠性和稳定性具有重要意义。
电源电磁干扰(EMI)滤波器详细讲解
源端阻抗特性
表 1 滤波器选用的阻抗失配端接原则 应采用的滤波电路
负载端阻抗特性
高阻抗
高阻抗 π型
高阻抗 L型
低阻抗
低阻抗 L型
高阻抗
低阻抗 T型
低阻抗
一般情况下，电源的共模输入端（滤波器源端）多为低阻抗，KF 系列电源滤波器（除“专门用 途滤波器”中的某些类型外）均按此特征（如图 4 的共模等效电路中，接入源端一侧选用高阻抗特性 的 L 型滤波电路，满足“阻抗失配端接原则”）进行设计，设计人员只需根据负载端的阻抗特性合理 选用 EMI 电源滤波器。其余类型滤波器应注意使用条件，必须满足上述原则。
EMI 电源滤波器作为抑制电源线传导干扰的重要器件，在设备或系统的电磁兼容设计中具有极 其重要的作用。它不仅可抑制线上传导干扰，同时对线上辐射发射的抑制具有显著效果。
负载噪声源和电源网络的连接方式如图 2 所示。电源与负载网络具有相线（L）、中线（N）和地线 （E）, 故将电源线上 EMI 噪声分解为两部分：L 与 N 为差模传导干扰 IDM，L（或 N）与 E 为共
传导干扰电平（dBuA）
100
90
GJB151A（A3类）
80
GJB151（A3类）
70
60
50
40
30
20
10
0
0.01
0.1
1
10
100
频率（MHz）
图 6 GJB151 和 GJB151A 中规定的电源线传导干扰发射极限值
90
80
70
传导干扰电平（dBuV）
60
50
40
GB9254(A级)
30
50Ω
信号 发生器
L
EMI信号滤波器

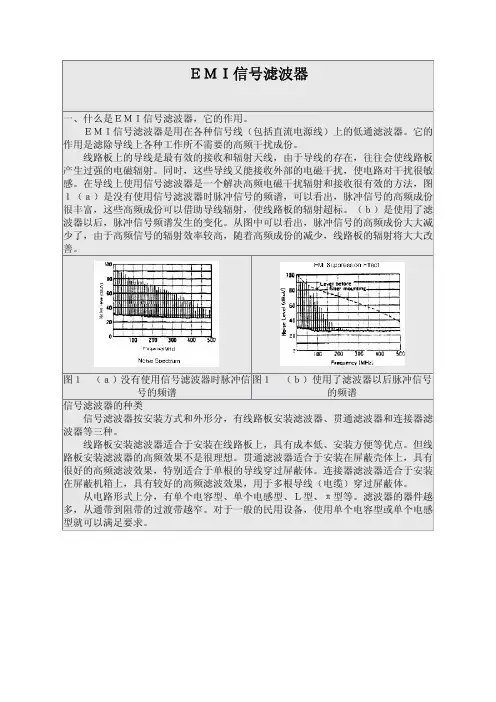

图１ （ａ）没有使用信号滤波器时脉冲信 图１ （ｂ）使用了滤波器以后脉冲信号 号的频谱 的频谱 信号滤波器的种类 信号滤波器按安装方式和外形分，有线路板安装滤波器、贯通滤波器和连接器滤 波器等三种。 线路板安装滤波器适合于安装在线路板上，具有成本低、安装方便等优点。但线 路板安装滤波器的高频效果不是很理想。贯通滤波器适合于安装在屏蔽壳体上，具有 很好的高频滤波效果，特别适合于单根的导线穿过屏蔽体。连接器滤波器适合于安装 在屏蔽机箱上，具有较好的高频滤波效果，用于多根导线（电缆）穿过屏蔽体。 从电路形式上分，有单个电容型、单个电感型、Ｌ型、π型等。滤波器的器件越 多，从通带到阻带的过渡带越窄。对于一般的民用设备，使用单个电容型或单个电感 型就可以满足要求。
二、 信号滤波器在电子设备中的用途可分为 以下几种： １、屏蔽壳体上的穿线 屏蔽壳体上不允许有任何导线穿过， 屏 蔽效能再高的屏蔽体， 一旦有导线穿过屏蔽 体，屏蔽体的屏蔽效能就会大幅度下降。 这 是因为导线充当了接收干扰和辐射干扰的 天线。当有导线要穿过屏蔽体时，必须使用 图２ 贯通滤波器的使用 贯通滤波器，如图３所示。这样可以将导线 接收到的干扰滤除到屏蔽体上， 从而避免干 扰穿过屏蔽体。 ２、设备内部的隔离 现代的电子设备的体积越来越小，器件的安装密度越来越大。这带来的问题之一 是电路间的相互干扰。特别是数字电路与模拟电路之间的干扰、强信号电路与弱信号 电路之间的干扰等，已成为影响电子设备指标的重要因素。解决这个问题的唯一途径 是对不同类型的电路进行隔离。当不同电路之间没有任何连线时，这种隔离是很容易 的，只要按照一般的屏蔽设计技术做就可以了。但当电路之间有互联线时，必须对互 联线进行滤波，才能达到真正的隔离。这时要在互联线上使用信号滤波器。 ３、电缆滤波 设备中的电缆是接收干扰和辐射干扰最有效的天线。 干扰主要通过电缆进出设备。 解决电缆接收和辐射干扰的主要手段有屏蔽和滤波。虽然使用屏蔽电缆能够有效地减 小电缆的电磁干扰辐射和接收电磁干扰的能力，但屏蔽电缆的屏蔽效能对屏蔽层的端 接方式依赖很大，并且屏蔽电缆的屏蔽层由于是金属编织网构成的，在高频时屏蔽效 能较差。为了改善这种状况，在屏蔽电缆的两端使用滤波器是有效的方法。图３是一 个电缆滤波的例子。图３（ａ）是计算机设备的电缆没有经过滤波时的辐射频谱，从 图可以看到，其辐射强度已经超过ＣＩＳＰＲ规定的标准，这种设备是不能销售的。 图３（ｂ）是在计算机的电缆上使用了连接器形式的信号滤波器后的辐射频谱，可以 看到，其辐射强度已大大减小，已经满足了ＣＩＳＰＲ标准Ｂ级的要求，可以上市销 售。
EMI滤波器介绍
EMI滤波器介绍EMI（Electromagnetic Interference）滤波器是一种用于抑制电磁干扰的设备，通过滤除电路中的高频干扰信号，保障电子设备的正常工作。
EMI滤波器在各种电子设备中得到广泛应用，包括电源、通信设备、自动化控制系统等。
下面将详细介绍EMI滤波器的工作原理、分类和应用场景。
被动滤波器是EMI滤波器中应用最为广泛的一种，它主要通过电感和电容来实现滤波。
电感是一种储存电能的装置，对于低频信号具有较好的传导性能，可以将其中的高频噪声滤除。
而电容则具有对高频信号有良好的传递性能，可以将所需信号传递给负载端。
通过合理的组合和调整电感和电容的数值，可以实现对不同频率干扰信号的滤除。
有源滤波器是一种基于主动元件的滤波器，主要通过运算放大器和反馈电路的组合来实现。
有源滤波器可以提供更高的滤波效果和更广泛的频率范围，因为它可以根据电路参数的变化来调整滤波器的频率响应。
有源滤波器通常用于对高精度信号的滤波，如音频和视频信号。
根据EMI滤波器的应用场景，可以将其分为电源滤波器和信号滤波器两大类。
电源滤波器主要用于电源线路中，用于滤除电源线上的高频干扰信号，避免其进入电子设备中，从而保证设备的正常工作。
电源滤波器通常由电感、电容和阻抗器组成，通过合理的排列和组合，可以对不同频率的干扰信号进行滤除。
电源滤波器的类型有很多，包括单级LC滤波器、CLC滤波器、LCπ滤波器等。
这些滤波器通常需要根据电源线的特性和所需滤波效果进行选择和设计。
信号滤波器主要用于通信设备、自动化控制系统等电子设备中，用于滤除输入输出信号中的干扰噪声，确保信号传输的可靠性和稳定性。
信号滤波器通常由电感、电容和阻抗器组成，通过调整和优化这些元件的数值和排列，可以实现对不同频率干扰信号的滤除。
信号滤波器的类型也有很多，包括低通滤波器、高通滤波器、带通滤波器等。
根据具体的应用场景和需求，可以选择合适的滤波器来实现对信号的滤除。
EMI滤波器方案 典型结构、元件选择、滤波电容、 滤波电感
Ø 作用
Ø EMI滤波器的作用，主要体现在以下两个方面： Ø 3.1抑制高频干扰
Ø 抑制交流电网中的高频干扰对设备的影响；
Ø 3.2抑制设备干扰 Ø 抑制设备（尤其是高频开关电源）对交流电网的干扰。
ቤተ መጻሕፍቲ ባይዱ Ø EMI滤波器元件选择：
Ø EMI滤波器滤波电容
Ø 与一般的滤波器不同，EMI滤波器典型结构中电容使用了两种 下标，接于相线和中线之间，称为差模电容。
制约。 Ø 电容即跨接在相线或中线与安全地之间的电容。接地的电流主要就
是指流过共模电容的电流，由于流过电容的电流由电源电压，电源
频率和电容值共同决定。
Ø 由于漏电流的大小对于人生安全至关重要，不同国家对不同 电子设备接地漏电流都做了严格的规定。若对最大漏电流做
出了规定，则需求出最大允许接地电容值。
Ø 另外，要求电容在电气和机械安全方面有足够的余量，避免在极
端恶劣的条件下出现击穿短路的现象。因为这种电容要跟安全地
相连，而设备的机壳也要跟安全地相连，所以这种电容的耐压性 能对保护人生安全有至关重要的作用，一旦设备或装置的绝缘失
效，可能危及到人的生命安全。因此电容要进行1500－1700V
交流耐压测试1分钟。
Ø EMI滤波器滤波电感 Ø 电感的取值、材料的选取原则从以下几个方面考虑：第一，磁芯 材料的频率范围要宽，要保证最高频率在1GHz，即在很宽的频 率范围内有比较稳定的磁导率；第二，磁导率高，但是在实际中 很难满足这一要求，所以，磁导率往往是分段考虑的。磁芯材料 一般是铁氧体或者铁粉芯，更好的材料如微晶等。
象，不会 滤波电容示意图 滤波电容示意图 危及人身安全。
Ø 除了要承受电源相线与中线的电压之外，还要承受相线与中线
EMI滤波器
EMI滤波器EMI滤波器是一种由电感和电容组成的低通滤波器，它能让低频的有用信号顺利通过，而对高频干扰有抑制作用。
主要体现在两个方面;1、抑制高频干扰：抑制交流电网中的高频干扰对设备的影响；2、抑制设备干扰：抑制设备（尤其是高频开关电源）对交流电网的干扰。
EMI滤波器典型结构图：Cx为差模电容，接在相线和中线之间，Cy为共模电容，接在相线/中线与地之间。
EMI滤波器应用的注意事项：EMI电源滤波器在应用时一定得注意滤波器的安装问题，因为如果滤波器安装得不合适反而会得到一个更差的效果。
1、为了使EMI滤波器安全可靠地工作（散热和滤波效果），除一定要将EMI滤波器安装在设备的机架或机壳上面外，还要保证EMI滤波器的接地点与设备机壳的接地点取得一致，并尽量缩短EMI滤波器的接地线。
若接地点不在一处，那么EMI滤波器的泄漏电流和噪声电流在流经两接地点的途径时，会将噪声引入设备内的其他部分。
另外，EMI滤波器的接地线会引入感抗，它能导致EMI滤波器高频衰减特性的变坏。
所以，金属外壳的EMI滤波器要直接和设备机壳连接。
如外壳喷过漆，则必须刮去漆皮，若金属外壳的EMI滤波器不能直接接地或使用塑封外壳EMI滤波器时，它与设备机壳的接地线应可能短。
2、EMI滤波器要安装在设备电源线输入端，连线要尽量短；设备内部电源要安装在EMI滤波器的输出端。
若EMI滤波器在设备内的输入线长了，在高频端输入线就会将引入的传导干扰耦合给其他部分；若设备内部电源安装在EMI滤波器的输入端，由于连线过长，也会导致同样的结果。
3、确保EMI滤波器输入线和输出线分离。
若EMI滤波器输入、输入线捆扎在一起或相互安装过近，那么由于它们之间的耦合，可能使EMI滤波器的高频衰减降低。
若输入、输出线必须接近，那么都必须采用双绞线或屏蔽线。
EMI filter滤波器
一、EMI/EMC概念1.定义EMI(Electromagnetic Interference)电磁干扰。
所谓电磁干扰是指任何能使设备或系统性能降级的电磁现象。
EMC（Electro Magnetic Compatibility）电磁兼容EMC是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受电磁骚扰的能力。
2.滤波器主要组成部分：一般电容、电感和电阻，电感(Inductor),符号L，别名扼流器、电抗器、动态电抗器：电容（Capacitor），符号C3.分类1)按所通过信号的频段折叠：低通滤波器（low pass）；高通滤波器（high-peaker）；带通滤波器（band pass）；带阻滤波器（bandstop）2)按所采用的元器件：无源(passive filter)和有源滤波器（active filter）两种。
无源滤波器：仅由无源元件(R、L和C)组成的滤波器有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成4.安装方式：插片；插针；接线（引线）；焊接片；螺杆；贯通式；航空专用；铜排等1.插针型PCB：为电路板设计的专用EMI电源滤波器，一般体积较小2.焊片型（焊接片）：又叫快速连接型faston，采用专用的焊片，与专用的接线夹相配，滤波器一旦固定好后，就可以与事先准备好的，带接线夹的导线快速插入连接。
比较适合规模生产。
3.接线型（引线/导线）wire：直接利用滤波器提供的导线和相关设备连接，客户导线不够长，可在订货合同中提出。
4.螺杆型(螺栓型)screw：连接比较牢固可靠，比较适用于在运动状态下的设备，军事设备、车载、船舰等。
随着螺栓截面增大，可承受工作电流也越大，适合特大电流的EMI滤波器5.栅栏型：特点是栅栏结构上安装安全保护盖，防止工作过程中因不慎误触端子而引起危险。
目前能承受最大工作电流100A6.贯通式feedthrough7.插座式socket：国际标准IEC连接器，体积小安装方便8.铜牌式：大电流5.实例以下部分以常州派涅电子有限公司无源低通滤波器为例分析，先对产品外形有深刻的印象，能区分出PCB,单相，三相等滤波器1)PCB电路印刷版插针系列滤波器额定电流：1-10A材质：金属PE1000/塑料外壳PE1001、PE1002颜色：PE1001是黑色PE1002是白色2)单相滤波器PE2000PE2100单相单极滤波器额定电压是120/250V，有3种连接方式，根据电流的大小，20A 以下的可以使用插片式的，引线的，20A以上的建议使用螺杆式的3)三相滤波器4)直流滤波器5)军事滤波器6)馈通滤波器7)IEC插座式滤波器8)屏蔽房滤波器。
EMI电源滤波器基本知识介绍
EMI电源滤波器基本知识介绍电磁干扰：因电磁骚扰引起设备、装置或系统性能下降的都是电磁干扰。
随着电子技术的迅速发展，电子设备得到广泛的应用，电磁环境污染日趋严重，已成为当今主要公害之一，越来越引起世界各国各行各业的广泛关注。
在许多领域，电磁兼容性已成为电气和电子产品必须有的技术指标或性能评价的依据，甚至关系到一个企业或一种产品的生死存亡。
EMI电源滤波器：电磁干扰（EMI）电源滤波器（以下简称滤波器）是由电感、电容等构成的无源双向多端口网络。
实际上它起两个低通滤波器的作用，一个衰减共模干扰，另一个衰减差模干扰。
它能在阻带（通常大于10KHz）范围内衰减射频能量而让工频无衰减或很少衰减地通过。
EMI电源滤波器是电子设备设计工程师控制传导电磁干扰和辐射电磁干扰的首选工具。
插入损耗：滤波器的插入损耗是不用滤波器时从噪声源传递到负载的噪声电压与插入滤波器时负载上的噪声电压之比。
插入损耗是在空载、50Ω系统条件下测试的，结果通常表示为在所关心频段内的衰减曲线（单位为分贝）。
插入损耗的计算可由下式求得：式中：V1 ─ 没有滤波器时负载上的噪声电压；V2 ─ 插入滤波器时负载上的噪声电压。
滤波器插入损耗测量结果通常表示为两种形式：一是插入损耗对频率的曲线，二是数据表。
共模和差模插入损耗的测试电路原理图如下所示：额定电流：额定电流是滤波器在额定频率、额定温度下允许通过的最大连续工作电流。
当环境温度不为额定温度时，滤波器允许通过的电流(Iop)可按下式计算，式中IN 为标称额定电流、θ为实际工作环境温度，泄漏电流：滤波器的泄漏电流是指在250VAC/50Hz的情况下，相线和中线与外壳（地）之间流过的电流。
它主要取决于连接在相线与地和中线与地间的共模电容（亦称为“Y”电容）。
泄漏电流是滤波器的一个重要参数。
Y电容的容量越大，共模阻抗越小，共模噪声抑制效果越好。
可以说泄漏电流是滤波器的一项性能指标, 泄漏电流越大，滤波器性能越好。
EMI滤波器结构与分类
EMI滤波器结构与分类EMI滤波器（Electromagnetic Interference Filter）也称为RMI 滤波器（Radio Frequency Interference Filter）是一种用于减少电磁干扰并保护电子设备的重要组件。
EMI滤波器能够阻止高频噪音和电磁波干扰进入敏感电路，从而确保设备的正常运行。
1. RC滤波器（Resistor-Capacitor Filter）：RC滤波器使用电阻和电容器组成，是一种简单且经济的滤波器。
它能够滤除高频噪音，但对于低频噪音的滤波效果较差。
RC滤波器的结构如下：-输入端接一个电阻，阻抗为R1；-输入端和输出端之间连接一个电容，容抗为C1；-输出端连接一个负载电阻，阻抗为RL。
根据RC滤波器的电容值和电阻值的不同，可以分为高通滤波器和低通滤波器。
高通滤波器可以滤除低频信号，保留高频信号；低通滤波器可以滤除高频信号，保留低频信号。
2. LC滤波器（Inductor-Capacitor Filter）：LC滤波器使用电感和电容器组成，能够滤除高频和低频噪音。
LC滤波器的结构如下：-输入端连接一个电感，电感值为L1；-电感的另一端与一个电容连接，电容值为C1；-输出端与一个负载电阻连接，阻抗为RL。
LC滤波器根据电容值和电感值的不同，可以分为高通滤波器和低通滤波器。
高通滤波器可以滤除低频信号，保留高频信号；低通滤波器可以滤除高频信号，保留低频信号。
3. LC+RC滤波器（Inductor-Capacitor and Resistor-Capacitor Filter）：LC+RC滤波器是LC滤波器和RC滤波器的组合，能够同时滤除高频和低频噪音。
LC+RC滤波器的结构如下：-输入端连接一个电感，电感值为L1；-电感的另一端与一个电容连接，电容值为C1；-输入端到输出端的路径上，连接一个电阻，阻抗为R1；-输出端与一个负载电阻连接，阻抗为RL。
EMI滤波器的应用及选择指南
EMI滤波器的应用及选择指南一、EMI滤波器的电路结构形式（右图所示）：1、C型滤波器C型滤波器由三端电容和穿心电容构成，适合于抑制高频。
C型滤波器两端均可视为低阻抗，接高阻抗源和负载。
2、L型滤波器由一个电感器和一个电容器组成。
这种滤波器可以提供高的输入阻抗，也可提供低的输入阻抗，取决于电路的安装方向。
LT电路适用于高阻抗负载，低阻抗源的情况。
LB电路适用于低阻抗负载，高阻抗源的情况。
3、π型滤波器π型滤波器由一个电感器两个电容器构成。
它的输入端和输出端都呈低阻抗性，因为元件比L型或C型多，故抑制性能要好的多。
但在开关电路中有时会出现“振铃”现象。
4、带瞬变抑制器的π型滤波器这种π型滤波器在其输入端增加了一个瞬变抑制器，它具有较好的高频抑制性能，同时可以防止电压尖峰。
5、T型滤波器这种滤波器包括两个电感器和一个电容器，它的两端都是高阻抗，其插入损耗性能和π型滤波器相似。
但它不易出现“振铃”现象，可用在开关电路中。
6、双T型滤波器（多级滤波器）多级滤波器是为源和负载都为低阻抗的电路设计的高性能滤波器，它们也可用在要求高插入损耗的其他情况。
在滤波器的输入端用一个电感器，有利于与美军标MIL-STD-461D（国军标GJB-151A）的测试装置匹配。
二、各种滤波电路的衰减特性：不同的滤波电路有着不同的滤波特性（见右图）。
一般而言，C 型电路的滤波衰减曲线较平坦，没有明显的拐点，适用于大多数电子设备；L 型电路Pi 型电路和T 型电路的滤波衰减曲线较C 型电路拐点明显，适用于抑制的干扰信号与有用信号频率接近的的场合。
但当工作频率为方波时，要注意这些电路的感性和容性器件的量值要选用恰当，避免一味追求滤波衰减性能，而把有用信号的波形部分衰减，导致设备工作反而不正常。
各种滤波电路滤波特性图一、 E MI 感性和容性器件的选择：滤波电容EMI 滤波器所用电容一般为穿芯式陶瓷电容，穿芯式的结构可有效防止高频信号在输入输出端之间直接耦合，且寄生电感小自谐振频率较高，这种同轴性的、低通高阻的设计组合，在1GHz 的频率范围内，可以提供高效的EMI 抑制。
一阶emi滤波和二阶emi滤波
一阶emi滤波和二阶emi滤波一阶EMI滤波和二阶EMI滤波EMI（Electromagnetic Interference）滤波器是电子设备中常用的一种电路元件，用于抑制电磁干扰信号，保证电子设备的正常工作。
其中，一阶EMI滤波和二阶EMI滤波是两种常见的滤波器类型。
本文将详细介绍一阶EMI滤波和二阶EMI滤波的原理和应用。
一、一阶EMI滤波器一阶EMI滤波器是最简单的EMI滤波器之一。
它由一个电感和一个电容组成，通常被称为LC滤波器。
其原理是利用电感的阻抗变化和电容的阻抗变化，来抑制高频电磁干扰信号。
具体而言，当高频信号通过电感时，电感的阻抗会随着频率的增加而增加，从而形成一个高频阻抗。
而当高频信号通过电容时，电容的阻抗会随着频率的增加而减小，形成一个低频阻抗。
这样，通过电感和电容串联连接后，高频信号会被阻断，而低频信号则会通过，从而实现滤波的效果。
一阶EMI滤波器常见的应用场景是在电源线路上。
由于电源线路中常常存在较高的高频噪声干扰，因此在电源线路输入端添加一阶EMI滤波器，可以有效地滤除这些高频噪声，保证电子设备的正常工作。
此外，一阶EMI滤波器也可以用于音频信号的滤波，以提高音频设备的音质。
二、二阶EMI滤波器二阶EMI滤波器相较于一阶EMI滤波器，具有更好的滤波效果。
它由两个电感和两个电容组成，通常被称为LC-LC滤波器。
二阶EMI 滤波器的原理是在一阶滤波器的基础上，通过增加一个电感和一个电容，来进一步增强滤波效果。
二阶EMI滤波器的工作原理与一阶滤波器类似，但由于增加了一个电感和一个电容，其滤波效果更好。
通过适当选择电感和电容的数值，可以实现对特定频率范围内的干扰信号的滤除。
二阶EMI滤波器常被用于对频率较高的EMI信号进行滤波，如无线通信设备、雷达设备等。
除了LC-LC滤波器外，二阶EMI滤波器还可以采用其他电路结构，如LC-RC滤波器和LC-RL滤波器。
根据不同的滤波需求，可以选择合适的二阶EMI滤波器结构。
几种常用的EMI滤波器件介绍
几种常用的EMI滤波器件介绍
伴随电子技术的高速发展，电磁环境日益恶化，大量的电子设备在这种电磁环境中很难正常工作。
另一方面，电子设备的迅速增加，又进一步导致电磁环境的恶化。
因此，现代电子产品设计技术中，如何选用干扰抑制滤波器件，是我们每一位电子产品设计人员必须面对的问题，本文对此进行了详细的阐述。
1. 穿心电容器- 馈通滤波器
馈通滤波器常用于移动通讯设备、雷达导航等一些高频处理模块中，与屏蔽结构体配合，处理输入或输出的低频信号，是其他形式的电容器不能替代的产品。
现在电子线路的工作频率和周围环境中的电磁干扰频率越来越高，将滤波器安装在线路板上所暴露出的高频滤波不足的问题比较突出。
要想在UHF或更高的频段获得更好的滤波效果，特别是保护屏蔽体不被穿透时，必须使用馈通型滤波器解决。
馈通型滤波器安装在金属面板上，具有很低的接地阻抗，并且利用金属面板隔离滤波器的输入和输出，因此滤波器具有非常好的高频滤波效果。
馈通滤波器的电路结构分为C 型（穿心电容）、L 形（一个穿心电容加一个电感）、T 形（两个电感加一个穿心电容）、π形（两个穿心电容加一个电感）等；滤波器的器件越多，则滤波器的过渡带越短，阻带的插入损耗越大。
其中C 型馈通滤波器一般成为穿心电容器。
图1 穿心电容
任何有引线的电容器的滤波效果都会受到接地电感的限制。
如图1 所示，通过将电容器外表面直接用螺纹或焊接的方式接到金属屏蔽体或面板上构成电容器的接地。
由于地电流分散在中心导体周围360°的范围内，实际上不存。
三相电机emi滤波
三相电机emi滤波三相电机EMI滤波是指在三相电机运行过程中，为了减少电磁干扰（Electromagnetic Interference，简称EMI）对其他电子设备的影响，采用滤波器进行滤波处理的技术。
本文将对三相电机EMI滤波进行详细介绍。
我们了解一下什么是EMI。
EMI是指电子设备之间相互干扰的现象，由于电机运行时会产生电磁辐射和电磁感应，这些电磁波会干扰到其他电子设备的正常工作。
特别是在现代工业中，三相电机广泛应用于各种机械设备中，因此，解决电机EMI对其他设备的干扰问题就显得尤为重要。
为了减少电机EMI对其他设备的干扰，我们需要采用EMI滤波器。
EMI滤波器是一种电子设备，通过对电机输出端口进行滤波处理，能够有效地减少电机产生的电磁干扰。
一般来说，EMI滤波器由电容器和电感器组成。
它能够在电机输出端口形成一个低通滤波器，将高频电磁干扰滤除，使得输出的电流和电压波形更加平滑。
在三相电机EMI滤波中，常用的滤波器类型有单端滤波器和差模滤波器。
单端滤波器是将电容器和电感器分别连接在电机的每个输出端口上，用于滤除各个相位产生的电磁干扰。
而差模滤波器是将电容器和电感器分别连接在电机的两个输出端口上，用于滤除电机产生的共模电磁干扰。
为了实现良好的EMI滤波效果，我们需要根据电机的特性和工作环境来选择合适的滤波器参数。
一般来说，滤波器的参数包括电容器的容值和电感器的感值。
容值和感值的选择要根据电机输出的频率范围和电磁干扰的频谱特性来确定。
通常情况下，容值和感值越大，滤波效果越好，但同时也会增加电路的成本和体积。
因此，在实际应用中需要进行合理的权衡。
为了确保滤波器的可靠性和稳定性，还需要考虑滤波器的耐压和耐干扰能力。
滤波器的耐压能力需要满足电机输出的电压范围，以防止压力过大导致滤波器损坏。
而滤波器的耐干扰能力则需要满足电磁干扰的强度，以保证滤波器能够有效地滤除电机产生的电磁干扰。
三相电机EMI滤波是一项重要的技术，能够有效地减少电机产生的电磁干扰对其他设备的影响。
emi滤波器的工作原理
emi滤波器的工作原理emi滤波器是一种常用的电子滤波器，用于去除电磁干扰信号，保证电子设备的正常工作。
它的工作原理是利用电容和电感的特性，将电磁干扰信号滤除，只传递所需信号。
我们先了解一下什么是EMI。
EMI是指电磁干扰，是指电子设备之间或电子设备与环境之间因电磁波传播而产生的相互干扰现象。
当电子设备工作时，会产生一定的电磁辐射，这些辐射会干扰其他设备的正常工作，甚至影响到无线电通信等重要领域。
所以，在电子设备设计中，需要使用EMI滤波器来抑制这种干扰。
EMI滤波器主要由电容和电感组成。
电容是一种储存电能的元件，它的特性是可以通过电流的变化来改变电压的大小。
而电感则是一种储存磁能的元件，它的特性是可以通过电流变化来改变磁场的大小。
利用电容和电感的这些特性，EMI滤波器可以实现对不同频率的信号的滤除。
具体来说，EMI滤波器可以分为两种类型：低通滤波器和高通滤波器。
低通滤波器主要用于滤除高频信号。
它的工作原理是将高频信号通过电容的特性，使其流过电容而被滤除。
在低通滤波器中，电容的阻抗随着频率的增加而减小，从而使高频信号流过电容，达到滤除的效果。
这样，只有低频信号能够通过低通滤波器，达到了滤波的目的。
高通滤波器则主要用于滤除低频信号。
它的工作原理与低通滤波器相反，通过电感的特性来实现滤波。
在高通滤波器中，电感的阻抗随着频率的增加而增大，从而使低频信号流过电感而被滤除。
这样，只有高频信号能够通过高通滤波器，达到了滤波的效果。
除了低通滤波器和高通滤波器，还有带通滤波器和带阻滤波器等其他类型的EMI滤波器。
带通滤波器可以选择性地传递一定范围内的频率信号，而滤除其他频率的信号。
带阻滤波器则相反，可以选择性地滤除一定范围内的频率信号。
EMI滤波器的工作原理并不复杂，但它在电子设备的设计中起着至关重要的作用。
通过合理选择和配置EMI滤波器，可以有效抑制电磁干扰信号，确保电子设备的正常工作。
同时，EMI滤波器的设计也需要考虑到电容和电感的参数选择、布局和连接方式等因素，以确保滤波效果的最大化。
emi组件 分类
emi组件分类Emi（电磁干扰）是指电子设备中各个部件之间相互影响的现象，会导致设备的正常工作受到干扰或出现故障。
为了解决电磁干扰的问题，人们使用了一系列的EMI（电磁干扰）组件。
EMI组件根据其功能和应用范围可以分为几大类，包括滤波器、屏蔽材料、抑制器、消解器和接地组件等。
1.滤波器滤波器是EMI组件中最常用且最重要的一类。
它们通过对电路中的干扰信号进行滤波，将杂乱的干扰信号滤除，保证设备的电磁兼容性。
滤波器可以分为低频滤波器、射频滤波器和EMI滤波器等几种类型。
低频滤波器主要用于滤除电源线上的干扰信号；射频滤波器则用于滤除高频干扰信号；而EMI滤波器则是综合了低频和射频滤波器的功能，可同时滤除低频和高频干扰信号。
2.屏蔽材料屏蔽材料是用于抑制电磁辐射和防止电磁波进入或逃逸的一类EMI 组件。
它们通常由导电材料制成，能够有效地吸收和反射干扰信号，保护电子设备免受外界干扰。
常见的屏蔽材料包括金属涂层、金属网格、金属箔和电磁波吸收材料等。
3.抑制器抑制器是用于抑制电磁干扰信号的一类EMI组件。
它们通过产生与干扰信号相反的信号来达到抵消干扰信号的效果，从而减少干扰对设备的影响。
抑制器通常运用于信号传输线路或天线系统中，能够有效地抑制干扰信号的传播。
4.消解器消解器是一种专门用于消除电磁干扰的EMI组件。
它们通过改变电路中的元件或设计，来减少或消除干扰信号的辐射或干扰效应。
消解器的应用范围广泛，可以包括改变线路布局、优化地线系统、降低传输功率等方法。
5.接地组件接地组件是用于保持电子设备和电路的地电势一致，并提供安全途径以排除干扰信号的EMI组件。
在电子设备的设计中，良好的接地系统是减轻电磁干扰的重要因素之一。
它们通常包括接地线、接地板、接地引线、接地电极等，确保设备能够有效地排除干扰信号。
总结起来，EMI组件是解决电磁干扰问题的关键部分。
它们包括滤波器、屏蔽材料、抑制器、消解器和接地组件等几大类，每一类组件都有其特定的功能和应用范围。
EMI电源滤波器基本知识介绍
EMI電源濾波器基本知識介紹電磁干擾（EMI）電源濾波器（以下簡稱濾波器）是由電感、電容組成的無源器件。
實際上它起兩個低通濾波器的作用，一個衰減共模干擾另一個衰減差模干擾。
它能在阻帶（通常大於10KHz）範圍內衰減射頻能量而讓工頻無衰減或很少衰減地通過。
EMI電源濾波器是電子設備設計工程師控制傳導干擾和輻射電磁干擾的首選工具（一）EMI電源濾波器部分技術參數簡介插入損耗濾波器的插入損耗是不加濾波器時從噪音源傳遞到負載的雜訊電壓與接入濾波器時負載上的雜訊電壓之比。
插入損耗衡量EMI電源濾波器電性能的重要參數，用下式表示：EoIL＝20log---E式中:Eo------不加濾波器時，負載上的干擾雜訊電平。
E ------接入濾波器後，同一負載上的干擾雜訊電平。
干擾方式有共模干擾和差模干擾兩種，其定義為：共模干擾：疊加於火線（P）、零線（N）和地線（E）之間的干擾電壓。
差模干擾：疊加於火線（P）和零線（N）之間的干擾電壓。
因此插入損耗又分為共模插入損耗和差模插入損耗，插入損耗的測試原理圖如下：洩漏電流：濾波器的洩漏電流是指在250V AC的電壓下，火線和零線與外殼間流過的電流。
它主要取決於濾波器中的共模電容。
從插入損耗考慮，共模電容越大，電性能越好，此時，漏電流也越大。
但從安全方面考慮，洩漏電流又不能過大，否則不符合安全標準要求。
尤其是一些醫療保健設備，要求洩漏電流盡可能小。
因此，要根據具體設備要求來確定共模電容的容量。
洩漏電流測試電路如下所示耐壓測試為確保（交流）電源濾波器的品質，出廠前全部進行耐壓測試。
測試標準為：火線與地線（或零線與地線）之間施加頻率為50Hz的1500V AC高壓，時間一分鐘，不發生放電現象和噝噝聲。
火線與零線之間施加1450V直流高壓，時間一分鐘，不發生放電現象和噝噝聲（二）EMI電源濾波器的選用根據設備的額定工作電壓、額定工作電流和工作頻率來確定濾波器的類型。
濾波器的額定工作電流不要取的過小，否則會損壞濾波器或降低濾波器的壽命。
ESD-EMI音频滤波器介绍
ESD/EMI音频滤波器介绍
随着便携式和无线设备的日趋复杂化，此类设备越来越容易受到静电放电(ESD)和电磁干扰(EMI)的影响。
尤其在立体声耳机、移动电话、便携式多媒体播放器、PDA 或笔记本电脑等电子设备中，需要降低电磁干扰，以确保电子设备的高音频质量。
电磁干扰(EMI)由无线射频产生，对音频线路造成影响。
同时，音频输
入和输出又会使射频线产生失真。
爱普科斯研制出一款新型组合式双重
ESD/EMI
图1：音频应用保护。
设计此款新型ESD/EMI 音频滤波器需要将十个分立组件的功能集于同
一块芯片上(图1)。
由于此滤波器具有20MHz 的截止频率和0.2Ω的低串联电阻，它在要求低通带衰减的应用中提供了良好的解决方案。
对于所有四波段GSM 频率制式(850/900/1800/1900MHz)、UMTS 制式(2.1GHz)、
GPRS/WLAN 和蓝牙频率(2.4GHz)，当频率范围为200MHz 至4GHz 时，其衰减高于-20dB。
在频率为900MHz 时，它的衰减值非常高，超过-60dB(图2)。
图2：插入损耗。
使用TVS 和齐纳二极管的滤波器在音频信号路径上具有非常明显的非线性特征。
因此，它们会大幅度增加总谐波失真度(THD)。
相比较而言，爱普科
斯生产的双重ESD/EMI 音频滤波器具有低THD 的特点，在1kHz 时噪声值低于-100dB，因而，它处理超清晰的声音的能力极佳。
图3：超电压的双重保护。
emi抑制电路的组成
emi抑制电路的组成EMI抑制电路由多个组成部分组成，下面我们逐一介绍它们。
1. 滤波器：滤波器是EMI抑制电路中的核心部件，用于过滤掉不需要的电磁信号。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器。
低通滤波器可以滤除高频信号，而高通滤波器则可以滤除低频信号。
带通滤波器则可以选择性地滤除某个频段的信号。
2. 隔离器：隔离器用于将电磁干扰源与被干扰设备隔离开，防止干扰信号传播到被干扰设备中。
常见的隔离器有电磁屏蔽罩和电磁隔离器。
电磁屏蔽罩是一种金属罩，可以将电磁波反射或吸收，从而起到隔离的作用。
电磁隔离器则是利用电磁场的物理特性来实现隔离。
3. 地线：地线是EMI抑制电路中的一个重要组成部分。
通过将设备的金属外壳或电路板连接到地线上，可以将电磁干扰信号引到地下，从而减少对设备的影响。
合理设计地线布置和连接方式可以显著提高EMI抑制效果。
4. 消磁线圈：消磁线圈是一种用于消除设备产生的磁场的装置。
它通过在电路中引入反向磁场来抵消原始磁场，从而减少电磁干扰的影响。
消磁线圈通常由大量匝数的导线绕成，当通过电流时，能够产生相反方向的磁场。
5. 滤波电容：滤波电容是一种常用的EMI抑制元件，它能够将高频噪声电压短路到地，从而减少对设备的影响。
滤波电容的选取应根据设备的工作频率和电压等参数进行合理选择。
6. 屏蔽材料：屏蔽材料是一种用于屏蔽电磁波的材料，它可以吸收或反射电磁波，从而减少对设备的影响。
常见的屏蔽材料有铁氧体材料、镍锌铁氧体材料和导电材料等。
以上是EMI抑制电路的主要组成部分。
当设计EMI抑制电路时，需要根据具体的应用场景和需求选择合适的组成部分，并合理布局和连接它们。
此外，还需要进行严格的测试和验证，以确保抑制效果符合要求。
在实际应用中，EMI抑制电路的设计需要综合考虑电磁干扰源的特点、被干扰设备的要求以及成本等因素。
只有通过科学合理的设计和优化，才能最大程度地减少电磁干扰的影响，保证设备的正常运行。
一阶emi滤波和二阶emi滤波
一阶emi滤波和二阶emi滤波一阶EMI滤波和二阶EMI滤波EMI（Electromagnetic Interference）滤波器是一种用于抑制电磁干扰的电子器件。
它可以通过滤波器的特性来削弱或消除电磁信号中的噪声或干扰源，从而保证电子设备的正常运行。
一阶EMI滤波器和二阶EMI滤波器是常见的滤波器类型，下面我们将分别介绍它们的原理和特点。
一阶EMI滤波器是一种简单的滤波器，它由一个电容和一个电感组成。
在直流电路中，电容可以通过对交流信号的短路作用来消除高频噪声，而电感则可以通过对交流信号的开路作用来消除低频噪声。
因此，一阶EMI滤波器可以起到一定的滤波效果。
但是，由于它只有一个电容和一个电感，所以其滤波效果有限，主要适用于低频干扰的抑制。
相比之下，二阶EMI滤波器具有更好的滤波效果。
它由两个电容和两个电感组成，可以提供更高的滤波阻抗。
二阶EMI滤波器的工作原理是通过将两个电容和两个电感连接在一起，形成一个低通滤波器或高通滤波器的电路。
低通滤波器可以通过让低频信号通过而抑制高频信号，而高通滤波器则可以通过让高频信号通过而抑制低频信号。
因此，二阶EMI滤波器可以在更广泛的频率范围内进行滤波，适用于更多的应用场景。
除了滤波效果不同外，一阶EMI滤波器和二阶EMI滤波器还有一些其他的特点。
一阶EMI滤波器由于结构简单，成本较低，体积较小，适用于对滤波要求不高的场合。
而二阶EMI滤波器由于滤波效果更好，适用于对滤波要求较高的场合，如精密仪器、通信设备等。
此外，一阶EMI滤波器的相位延迟较小，不会对信号的相位造成明显影响；而二阶EMI滤波器的相位延迟较大，可能会对信号的相位产生一定影响。
因此，在对信号的相位要求较高的应用中，需要谨慎选择滤波器。
一阶EMI滤波器和二阶EMI滤波器是常见的滤波器类型，用于抑制电磁干扰。
一阶EMI滤波器由一个电容和一个电感组成，适用于对滤波要求不高的场合；而二阶EMI滤波器由两个电容和两个电感组成，滤波效果更好，适用于对滤波要求较高的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）EMI滤波元件与滤波器的种类滤波器的种类繁多，除了一些传统的电感、电容及其组合外，还有多种新技术产品，其用法各不相同。
根据应用场合不同，可把它们分为三大类：①在交、直流电源部分使用的滤波器：电源滤波器、磁环和磁珠等；②在信号线上使用的滤波器：信号滤波器、磁环和磁珠、穿心电容、滤波连接器（即滤波器阵列）等；③在印刷电路板上使用的滤波器：去耦电容、片状（表面安装式）滤波器、磁珠等。
3）电感器与电感型滤波器线圈与其回流部分就可构成一个传统的电感器，通常有单线圈或多线圈式的。
电感器可按其环绕的磁芯来分类，最常见的两种类型是空气磁芯和磁性磁芯。
磁性磁芯电感器（简称磁芯电感）又可按其磁芯是开路或闭路作进一步分类。
另外，目前广泛应用的铁氧体磁环（或磁珠），虽然在物理概念上讲起变压器的作用，它也更象一个随频率变化的可变电阻，但是人们通常还是把它当作电感器来考虑。
实际应用中的电感器，其绕制导线中必然含有寄生的串联电阻及绕线间的分布电容，因此应用中会在某些频率上产生谐振现象。
衡量电感器性能的主要参数有：分布电容、有效电感、品质因数Q、自谐振频率和饱和电流等。
这些都是应用中应该考虑的。
①普通线圈式电感器具有同样体积和匝数的开路磁芯电感比空气芯电感有大得多的电感量和Q值，闭路磁芯情况会更好。
电感器的一个重要特性是产生杂散磁场和对杂散磁场敏感。
空气芯或开路磁芯电感器最容易引起干扰。
，因为其磁通从电感器扩展到相当大的距离。
就对磁场的敏感度而言，磁芯电感器比空气芯电感器敏感得多，而开路磁芯是最敏感的，因为磁芯（低磁阻通路）集中了外部磁场并引起更多的磁通流过线圈。
普通电感型滤波器一般只用于低频滤波。
在高频条件下，其插入损耗开始降低。
这是因为随着频率的增加，当频率超过电感器的自谐振频率后，寄生电容的阻抗开始降低从而引起电感器的阻抗降低。
这样一来，高频噪声便得不到良好的抑制而通过电感器引起噪声泄漏。
②铁氧体磁环电感器空心铁氧体磁环可以套在导线上，而带引线的铁氧体磁珠则串联在导线中。
带引线的铁氧体磁环具有简单的结构，如图6所示，因为通过磁芯可提供一个良好的回流端，从而其寄生电容较小。
不带引线的铁氧体磁环情况一样。
所以，铁氧体磁环电感器具有良好的高频特性，其工作频率可达1GHz或更高。
它可以应用在低阻抗电路中的高频滤波和去耦。
4）脉冲电压吸收器对瞬态脉冲电压（如静电放电、浪涌、脉冲群等）的干扰，可采取滤波或吸收的措施。
但滤波器对幅值较大的瞬态电压抑制能力有限，有效的办法就是采用脉冲电压吸收器。
脉冲电压吸收器有避雷管、压敏电阻和瞬变电压吸收二极管（TVS）。
目前市场上已有片状式的压敏电阻及TVS阵列供应。
（因为严格地讲，脉冲电压吸收技术并不属于滤波的范畴，所以这里不再对其做详细介绍。
如有需要，请参考相关资料及产品手册。
）5）复合型滤波器在实际应用中，若单一元件型滤波器达不到理想的滤波效果，就可以考虑使用复合型的滤波器。
复合型滤波器可看作是若干个单一元件型滤波器的级联。
现时市场上还有将几个滤波元件组合在一起的器件供应。
下面对几种常用的复合型滤波器做简单介绍。
①交流电源滤波器典型的交流电源滤波器如图9所示。
可以看出，它既可以防止从外部电源来的噪声进入设备，也抑制了设备自己的电磁发射进入共用电网。
图示的这个交流电源滤波器用到了共模扼流圈以抑制共模噪声，另外还用到几个电容器。
直接跨接在电源线两极之间的电容器用来抑制差模噪声，俗称X电容，而跨接在火线或零线与地线之间的一对电容器用来抑制共模噪声，俗称Y电容。
②信号线EMI抑制滤波器信号线EMI抑制滤波器是特殊设计的品质优良的复合型滤波器件。
图10所示的是村田公司的产品。
用于高速信号线上的滤波器应具有“陡峭”的插入损耗特性曲线，要求它能将噪声从信号中分离出去，而不使信号波形产生失真。
这是因为，在高速信号线中的噪声频率与信号频率比较接近，若采用三端电容器或其他简单的滤波器可能对信号和噪声同时进行压缩而造成信号波形的畸变。
在这种情况下，就应采用特制的信号线EMI抑制滤波器。
③ Block Type/块状型滤波器这也是一种性能优良的滤波器件，它组合了铁氧体磁珠、穿心（旁路）电容和独石电容。
它具有较高的额定电流和工作可靠性。
图11所示的是村田公司的产品。
④ SMT T-Type/SMT T型滤波器如图12所示，这类T型滤波器是以三端电容为主体的组合了铁氧体磁珠的滤波器件。
特别的设计和结构保证了它具有较高的额定电流和额定电压，并具有极宽的温度适应范围和工作可靠性。
在有特殊要求的情况下，它特别适合在直流电源线和信号线上使用。
⑤具有浪涌吸收功能的EMI抑制滤波器村田公司生产的这类型片状式的或引线式的三端滤波器，可以简单理解为压敏电阻与电容、电感的组合器件⑥其他特殊用途的滤波器件目前市场上还有为一些特定用途而专门设计的滤波器件供应，详见其产品手册。
2）电容器与电容型滤波器按照电容器内绝缘介质材料的种类，电容器可分为电解电容、纸介电容、聚酯树酯电容、陶瓷（独石）电容、聚苯乙烯聚丙烯电容等，另还有新型的穿心电容、三端口电容等。
不同类型的电容器其特性不同，它可能满足某一规范但不man足其他规范。
有时为了在较宽的频段提供滤波，经常将两种不同类型的电容器并联使用。
表征电容器的主要技术参数包括：工作频率、寄生电阻、寄生电感、温度敏感性、失效方式以及容量与体积的比值等。
只有首先掌握了这些特性，才能正确地选择滤波电容的种类及参数。
①铝电解电容与钽电解电容铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度mingan。
它适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波。
铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。
与铝电解电容相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。
但是，它的工作电压较低。
②纸介电容和聚酯薄膜电容其容体比较小，串联电阻小，感抗值较大。
它适用于电容量不大、工作频率不高（如1MHz以下）的场合，可用于低频滤波和旁路。
使用管型纸介电容器或聚酯薄膜电容器时，可把其外壳与参考地相连，以使其外壳能起到屏蔽的作用而减少电场耦合的影响。
③云母和陶瓷电容其容体比很小，串联电阻小，电感值小，频率/容量特性稳定。
它适用于电容量小、工作频率高（频率可达500MHz）的场合，用于高频滤波、旁路、去耦。
但这类电容承受瞬态高压脉冲能力较弱，因此不能将它随便跨接在低阻电源线上，除非是特殊设计的。
④聚苯乙烯电容器其串联电阻小，电感值小，电容量相对时间、温度、电压很稳定。
它适用于要求频率稳定性高的场合，可用于高频滤波、旁路、去耦。
⑤穿心电容（有时称作Feed-through/旁路电容）穿心电容的结构是地电极围绕在介质周围而信号线穿过介质。
这种结构保证了它的电感值很小，高频性能极好，工作电流和工作电压也可以很高。
它适用于高频及安装在屏蔽壳体上的场合。
目前它被广泛应用于军用设备和移动通讯手机中。
使用穿心电容时，应注意必须将其外壳良好接地，只有这样才能达到预期的滤波效果⑥三端电容在高频线路中，因为一般的电容器的引线具有电感分量，所以影响了其高频特性。
而三端口电容在结构上可以做到与电容器串联的剩余电感分量很小，因此其插入损耗特性优于两端口电容，从而改善了电容器的高频特性。
三端口电容有引线式的和片状式的⑦片状固态电容器阵列片状固态电容器阵列可以看作是几个三端电容的集成，因而同样具有三端片状固态电容器一样的滤波特性。
它也是通过其两端“地电极”而接地。
村田公司现有4线、6线和8线式的片状固态电容器阵列供应。
片状固态电容器阵列中各信号线之间的串扰很低，可达-40dB以上。
显然，使用阵列式滤波器可明显简化印制板板的设计、减少对印制板的占用面积，同时也方便了滤波器的安装3）电容器与电容型滤波器按照电容器内绝缘介质材料的种类，电容器可分为电解电容、纸介电容、聚酯树酯电容、陶瓷（独石）电容、聚苯乙烯聚丙烯电容等，另还有新型的穿心电容、三端口电容等。
不同类型的电容器其特性不同，它可能满足某一规范但不满足其他规范。
有时为了在较宽的频段提供滤波，经常将两种不同类型的电容器并联使用。
表征电容器的主要技术参数包括：工作频率、寄生电阻、寄生电感、温度敏感性、失效方式以及容量与体积的比值等。
只有首先掌握了这些特性，才能正确地选择滤波电容的种类及参数。
①铝电解电容与钽电解电容铝电解电容的容体比较大，串联电阻较大，感抗较大，对温度敏感。
它适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波。
铝电解电容具有极性，安装时必须保证正确的极性，否则有爆炸的危险。
与铝电解电容相比，钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势。
但是，它的工作电压较低。
②纸介电容和聚酯薄膜电容其容体比较小，串联电阻小，感抗值较大。
它适用于电容量不大、工作频率不高（如1MHz以下）的场合，可用于低频滤波和旁路。
使用管型纸介电容器或聚酯薄膜电容器时，可把其外壳与参考地相连，以使其外壳能起到屏蔽的作用而减少电场耦合的影响。
③云母和陶瓷电容其容体比很小，串联电阻小，电感值小，频率/容量特性稳定。
它适用于电容量小、工作频率高（频率可达500MHz）的场合，用于高频滤波、旁路、去耦。
但这类电容承受瞬态高压脉冲能力较弱，因此不能将它随便跨接在低阻电源线上，除非是特殊设计的。
④聚苯乙烯电容器其串联电阻小，电感值小，电容量相对时间、温度、电压很稳定。
它适用于要求频率稳定性高的场合，可用于高频滤波、旁路、去耦。
⑤穿心电容（有时称作Feed-through/旁路电容）穿心电容的结构是地电极围绕在介质周围而信号线穿过介质。
这种结构保证了它的电感值很小，高频性能极好，工作电流和工作电压也可以很高。
它适用于高频及安装在屏蔽壳体上的场合。
目前它被广泛应用于军用设备和移动通讯手机中。
使用穿心电容时，应注意必须将其外壳良好接地，只有这样才能达到预期的滤波效果⑥三端电容在高频线路中，因为一般的电容器的引线具有电感分量，所以影响了其高频特性。
而三端口电容在结构上可以做到与电容器串联的剩余电感分量很小，因此其插入损耗特性优于两端口电容，从而改善了电容器的高频特性。
三端口电容有引线式的和片状式的⑦片状固态电容器阵列片状固态电容器阵列可以看作是几个三端电容的集成，因而同样具有三端片状固态电容器一样的滤波特性。
它也是通过其两端“地电极”而接地。
村田公司现有4线、6线和8线式的片状固态电容器阵列供应。
片状固态电容器阵列中各信号线之间的串扰很低，可达-40dB以上。
显然，使用阵列式滤波器可明显简化印制板板的设计、减少对印制板的占用面积，同时也方便了滤波器的安装④片状铁氧体电感器阵列与片状固态电容器阵列一样，片状铁氧体电感器阵列也有4线、6线和8线式的，同样也具有相似的优良特性。
