上海地铁列车参数
城轨,地铁车辆基础知识
受电弓最大工作高度
受流器端部车体横向中 心距离 受流器中心距走行轨面 工作高度 2012-5-10
1473 140
1440 256
注： 地铁客车车种 一般按功能分动车、拖车、控制车等。 品质保证部质量管理处技术组
3
A、B车型图片
2012-5-10
品质保证部质量管理处技术组
4
车辆基本术语
车辆纵向——车辆位于平直线路时，沿车辆前后的连接牵引方向。 车辆横向——与车辆纵向相垂直的水平方向。 车端——车辆上，沿车辆纵向的前后两端部分。 一位端——车辆上，装手制动机的或制动缸活塞杆伸出的一端。（当 （ 上述含义不适用时，由设计部门自行规定。） 上述含义不适用时，由设计部门自行规定。） 二位端——车辆上，与一位端相反的另一端。 一位侧——观察者位于一位端，面向车辆站立时，观察者左边的车辆 一侧。
品质保证部质量管理处技术组
6
地板面高度——空车时，底架地板（或木地板）上至 轨面的垂直距离（不包括木地板覆盖物，例如：地板布、 地毯等的厚度）。 车辆定距——车体支承在两走行部之间的距离（带转 向架的车辆，车辆定距又叫“转向架中心距”）。 构造速度——安全及结构强度等条件限定的，能够以 该速度持续稳定运行的最高行驶速度。 定员——每辆车上规定容纳乘客的人数。
2012-5-10 13
品质保证部质量管理处技术组
转向架
每辆车有两台两轴转向架，在动车转向架的每根轴 上由一台交流牵引电动机驱动。 转向架型式：无摇枕转向架。 承载方式：中心牵引装置和空气弹簧。 构架型式：钢板焊接结构，H型构架。 轴箱型式：迷宫式轴箱，滚柱轴承。 车轮型式：整体辗钢轮，LM型磨耗型踏面。
2012-5-10 品质保证部质量管理处技术组 12
地铁车辆的基本组成及原理
1.城轨车辆类型
依据是所选用列车的规格。按照国际标准，城市轨道交通列车可 分为A、B、C三种型号，分别对应3米、2.8米、2.6米的列车宽度。
凡是选用A型或B型列车的轨道交通线路称为地铁，采用5～8节编 组列车。
选用C型列车的轨道交通线路称为轻轨（上海轨道交通8号线除 外），采用2～4节编组列车，列车的车型和编组决定了车轴重量 和站台长度。
63
抗侧滚装置
地铁车辆还在车体和转向架之间设置抗侧滚装 置，每个转向架设有一套抗侧滚装置。
其功能是限制车体由于通过曲线时的离心力或 侧向风产生的侧滚运动，严格控制车体相对于 转向架构架的侧滚，使车辆运行在包络线的允 许范围内，提高车辆的倾覆安全性。
64
65
电气牵引系统
66
67
受流装置
城轨车辆受流装置分为受电弓和集电靴两种；
68
受电弓与集电靴的技术参数比较
69
70
71
电气辅助系统
72
辅助系统包括逆变器及充电机箱（低压电源）、辅助高 压箱、扩展供电箱、接地开关箱等设备。
辅助逆变器是将母线DC1500V网压逆变成三相AC380V的 电压输出的设备，提供地铁列车上的AC220V用电设备及 AC380V用电设备使用。
噪音，衰减垂向振动 二系悬挂系统须保证车辆的平稳性、舒适性和曲线通
过能力，减小车辆的横向振动和垂向振动 两系悬挂系统的综合匹配，必须确保车辆运行平稳，
减小车辆运行中的振动，提高车辆的舒适性和曲线通 过能力
58
59
一系悬挂及轴箱
60
二系悬挂
61
62
牵引装置
牵引装置负责 车体和转向架 之间的纵向作 用力的传递

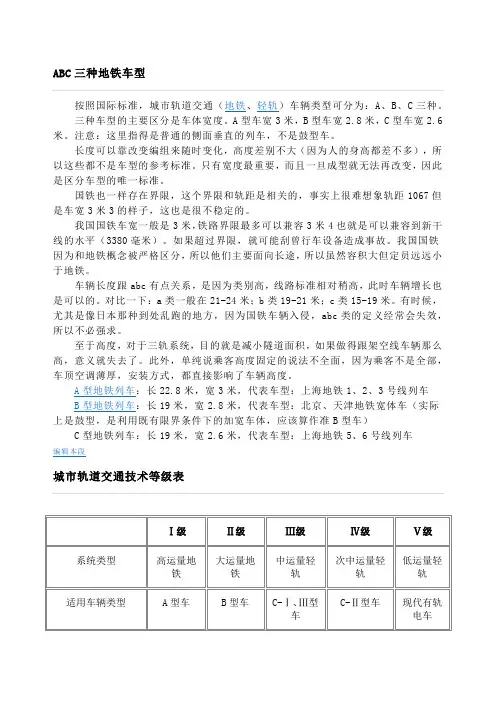

地铁车辆参数
按照国际标准，城市轨道交通（地铁、轻轨）车辆类型可分为：A、B、C三种。
三种车型的主要区分是车体宽度。
A型车宽3米，B型车宽2.8米，C型车宽2.6米。
注意：这里指得是普通的侧面垂直的列车，不是鼓型车。
长度可以靠改变编组来随时变化，高度差别不大（因为人的身高都差不多），所以这些都不是车型的参考标准。
只有宽度最重要，而且一旦成型就无法再改变，因此是区分车型的唯一标准。
国铁也一样存在界限，这个界限和轨距是相关的，事实上很难想象轨距1067但是车宽3米3的样子，这也是很不稳定的。
我国国铁车宽一般是3米，铁路界限最多可以兼容3米4也就是可以兼容到新干线的水平（3380毫米）。
如果超过界限，就可能刮曾行车设备造成事故。
我国国铁因为和地铁概念被严格区分，所以他们主要面向长途，所以虽然容积大但定员远远小于地铁。
车辆长度跟abc有点关系，是因为类别高，线路标准相对稍高，此时车辆增长也是可以的。
对比一下：a类一般在21-24米；b类19-21米；c类15-19米。
有时候，尤其是像日本那种到处乱跑的地方，因为国铁车辆入侵，abc类的定义经常会失效，所以不必强求。
至于高度，对于三轨系统，目的就是减小隧道面积，如果做得跟架空线车辆那么高，意义就失去了。
此外，单纯说乘客高度固定的说法不全面，因为乘客不是全部，车顶空调薄厚，安装方式，都直接影响了车辆高度。
A型地铁列车：长22.8米，宽3米，代表车型：上海地铁1、2、3号线列车B型地铁列车：长19米，宽2.8米，代表车型：北京、天津地铁宽体车（实际上是鼓型，是利用既有限界条件下的加宽车体，应该算作准B型车）C型地铁列车：长19米，宽2.6米，代表车型：上海地铁5、6号线列车编辑本段城市轨道交通技术等级表。

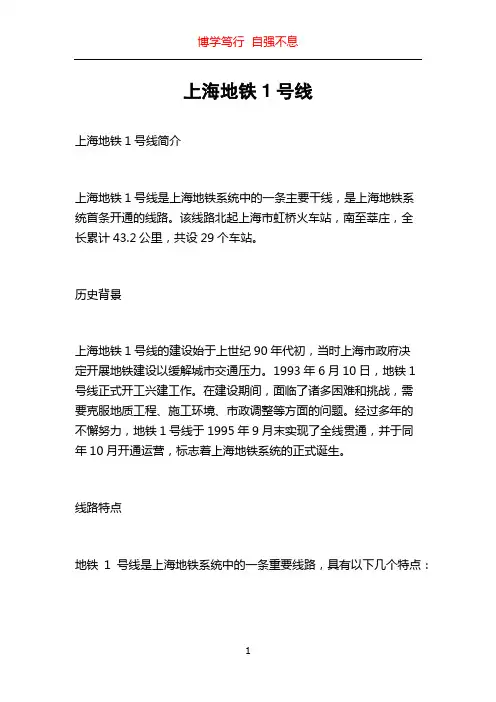

上海地铁1号线
上海地铁1号线上海地铁1号线简介上海地铁1号线是上海地铁系统中的一条主要干线，是上海地铁系统首条开通的线路。
该线路北起上海市虹桥火车站，南至莘庄，全长累计43.2公里，共设29个车站。
历史背景上海地铁1号线的建设始于上世纪90年代初，当时上海市政府决定开展地铁建设以缓解城市交通压力。
1993年6月10日，地铁1号线正式开工兴建工作。
在建设期间，面临了诸多困难和挑战，需要克服地质工程、施工环境、市政调整等方面的问题。
经过多年的不懈努力，地铁1号线于1995年9月末实现了全线贯通，并于同年10月开通运营，标志着上海地铁系统的正式诞生。
线路特点地铁1号线是上海地铁系统中的一条重要线路，具有以下几个特点：1. 高运力：地铁1号线全长43.2公里，设有29个车站，可提供大量的运力供乘客出行。
该线路采用了6节编组的列车，每列车可容纳近2000名乘客。
2. 交通枢纽：地铁1号线连接了上海市的两大交通枢纽——虹桥火车站和莘庄地铁站。
虹桥火车站是上海市重要的交通枢纽，连接了高铁、火车、飞机等多个交通方式，方便乘客出行。
莘庄地铁站则是上海地铁系统的换乘站，与其他多条地铁线路相连。
3. 覆盖面广：地铁1号线途经了上海市的多个重要城区，包括徐汇区、长宁区、普陀区、闸北区等。
乘客可以通过该线路方便地到达各区域，解决出行问题。
4. 服务完善：地铁1号线提供全天候的服务。
列车运营时间为早6点至晚10点半，保证了乘客的出行需求。
车站设有自助售票机、自动取票机、无障碍设施等，方便乘客的购票、出行。
5. 与地铁2号线的联系：地铁1号线与地铁2号线在人民广场站进行换乘。
这个换乘节点不仅便利了乘客的出行，也提供了更多的线路选择，缓解了交通压力。
未来发展地铁1号线在运营多年后，也面临了发展和升级的需要。
据规划，未来地铁1号线将进行线路延伸和车站改造，以更好地满足人们日益增长的出行需求。
其中，位于虹桥火车站北的虹桥2号航站楼将成为地铁1号线北延的终点站，方便乘客前往虹桥机场。
上海地铁列车参数终审稿)
上海地铁列车参数公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]上海轨道交通一号线（BOMBARDIER）车辆为铝合金A型车，全部由庞巴迪（BOMBARDIER）公司按照欧洲及相关国际标准设计，设计时速为90公里。
每列车6辆编组，4动2拖，每3辆车组成一个控制单元；通信和控制采用了最先进的网络控制技术，用数字信号代替模拟信号，提高了控制的准确性和安全性。
车辆具有技术先进、性能可靠、低寿命周期成本等特点，使用寿命可达30年。
该车外观时尚、美观，车内格调清新淡雅。
车辆为流线型车头，“鼓型”车体，连续窗带结构；车体以白色为主色调，两侧各饰以一条红色的腰带。
列车额定定员为1860人，最大定员为2592人。
据介绍，该车的国产化率达到了国家有关政策要求。
性能参数：编组 4M+2T网压 1000-1500V DC轴式 Bo-Bo牵引电机额定功率 220 kW最大速度 80 km/h重量 t, t定员 310车体长度 M23690, T22100 mm上海轨道交通二号线（SIEMENS）上海地铁二号线电客车辆是引进德国先进技术，由Adtranz公司总体设计和总负责、Adtranz公司和Siemens公司制造，并由Adtranz负责组装和调试。
引进车辆分为AC01和AC02型二种，其中AC01型电动列车运营服务于一号线，AC02型电动列车运营服务于二号线。
车辆总体设计目标按车辆技术规格书要求，要达到性能先进、经济有效、可靠安全、低维修、造型美观、乘座舒适，设计寿命为30年。
车辆类型与DC01型电动列车相同，仍分A、B、C三类型车，其中A型车为带司机室的拖车、B车为带受电弓的动车、C车为带空压机的动车，基本列车编组六节形式为：—A═B * C═B * C═A—注：—：自动车钩═：半自动车钩 *：半永久车钩车辆的车体结构采用大型铝合金挤压型材及板材焊接结构，整体承载、轻量设计、耐腐蚀。
车辆之间设有宽，高的贯通道。
最新上海地铁列车参数
上海轨道交通一号线（BOMBARDIER）车辆为铝合金A型车，全部由庞巴迪（BOMBARDIER）公司按照欧洲及相关国际标准设计，设计时速为90公里。
每列车6辆编组，4动2拖，每3辆车组成一个控制单元；通信和控制采用了最先进的网络控制技术，用数字信号代替模拟信号，提高了控制的准确性和安全性。
车辆具有技术先进、性能可靠、低寿命周期成本等特点，使用寿命可达30年。
该车外观时尚、美观，车内格调清新淡雅。
车辆为流线型车头，“鼓型”车体，连续窗带结构；车体以白色为主色调，两侧各饰以一条红色的腰带。
列车额定定员为1860人，最大定员为2592人。
据介绍，该车的国产化率达到了国家有关政策要求。
性能参数：编组 4M+2T网压 1000-1500V DC轴式 Bo-Bo牵引电机额定功率 220 kW最大速度 80 km/h重量 M38.3 t,T35.5 t定员 310车体长度 M23690, T22100 mm上海轨道交通二号线（SIEMENS）上海地铁二号线电客车辆是引进德国先进技术，由Adtranz公司总体设计和总负责、Adtranz公司和Siemens公司制造，并由Adtranz负责组装和调试。
引进车辆分为AC01和AC02型二种，其中AC01型电动列车运营服务于一号线，AC02型电动列车运营服务于二号线。
车辆总体设计目标按车辆技术规格书要求，要达到性能先进、经济有效、可靠安全、低维修、造型美观、乘座舒适，设计寿命为30年。
车辆类型与DC01型电动列车相同，仍分A、B、C三类型车，其中A型车为带司机室的拖车、B车为带受电弓的动车、C车为带空压机的动车，基本列车编组六节形式为：—A ═B * C═B * C═A—注：—：自动车钩═：半自动车钩 *：半永久车钩车辆的车体结构采用大型铝合金挤压型材及板材焊接结构，整体承载、轻量设计、耐腐蚀。
车辆之间设有1.5m宽，1.9m高的贯通道。
车辆每侧有5扇开度为1.4m、高为1.86m 的内藏式对开风动移门。
上海地铁10号线车辆运营数据表
上海地铁10号线车辆运营数据表
海地铁10号线，又称为上海轨道交通10号线，编号M1，是国内首条无人驾驶轨道交通线，一期由新江
湾城站至虹桥火车站，支线在龙溪路站连接支线，抵达航中路站。
线路全长36千米，其中龙溪路站以东及支线部分于2010年4月10日先期开通试运营，而主线龙溪路站以西于2010年11月28日开通。
第二期将由新江湾城站延伸至基隆路，长10.08公里，共设6站，为上海2010～2020年规划建设线路。
由于沿途经过新天地、豫园老城厢、南京路、淮海路、四川路、五角场城市副中心等上海中心区域，因此被称为“白金线路”。
以下为其线路图：
地铁10号线共设有31个站点，线路日客流589,000人次。
其乘客大多为中年轻高学历白领人士，以及中年拥有较高家庭月收入人士特征明显。
上
10号线首末班车始发点与停靠站点较多，其具体的发车时间如下表：
10号线的列车间隔时间表如下：
更多详情请访问媒力·中国官网：。
中国城轨列车车型简介
中国城轨列车车型简介目录1.概述 (2)2.A型车 (2)3.B型车 (3)4.C型车 (4)5.L型车 (4)世界各地轨道交通车型没有标准，往往是按照某个地方的地铁所需量身定制，比如纽约地铁的A系统和B系统。
在我国，城市轨道交通(地铁、轻轨)车辆类型则往被分为A、B、C三种型号以及L型。
2.A型车标准A型车车宽3米，车高3.8米，车体有效长度22.1米，一般为8者6节编组，轴重16t，单向小时最大客运量4.5-7.5万人。
代表车型：上海地铁1、2、3、4、7、9、10、11、12、13、14、16号线列车，广州地铁1、2、8、11、12、13号线列车，石家庄地铁1、3号线列车。
目前最新下线的列车最大载客量为3456人;每辆无司机室车厢车钩连接中心点间距标准B型车车宽2.8米，车体有效长度19.8米，多数为6节编组，少部分4节编组，轴重14t，单向小时最大客运量3-5.5万。
代表车型：北京、天津地铁宽体车(实际上是鼓型，是利用既有限界条件下的加宽车体，应该算作准B型车)，广州地铁3、7、9、10、14、21号线、广佛线列车。
目前6B车型，是我国应用最广的地铁车型，多数的地铁城市和路线采用的就是该车型列车。
B型车按照受流方式不同还可分为B1型车和B2型车，B1型车为第三轨(接触轨)供C型车标准车宽2.6m，车长与B型车差不多19m、轴重11t、编组一般为2-4节，单向小时最大客运量1～3万人。
所以我们提到C型车一般指轻轨车型，如长春轻轨4号线采用的就是国标C型轻轨电动车，长60米，车体宽2.65米，每列车可载客500人~6005.L型车L型列车即直线电机列车，L型地铁列车:长16米，宽2.8米【L(B2)】或3.2米【L(A)】。
直线电机运载系统是一个专用系统，不能与传统的城市地铁交通系统通用。
所以目前L 型列车服役的线路不多，仅4条：广州地铁4号线、5号线、6号线【L(B2)】、北京地铁机场线【L(A)】。
地铁车辆数据
.. . ..1概述列车采用两种编制型式，分别如下：●3M3T编组的列车：+ Tc－M1－M2－T－M1－Tc +●4M2T编组的列车：+ Tc－M1－M2－M2－M1－Tc +车辆型式●Tc车：带司机室的拖车, T车：拖车●M车：动车1.1车辆自重●T车：36吨●M车：39吨1.2载客量及列车重量如下:.平均乘客重量为60kg/人1.3车辆参数：头车（TC车）：24.39m（车钩之间）中间车：22.8m（车钩之间）6辆总长：139.98 m1.4阻力基本阻力公式：Wv=[(1.65+0.0247*v)×Mm+(0.78+0.0028*v)×Mt+(0.028+0.0078×(N-1))v*v]×9.80665×10-3 kN其中：Wv：列车基本阻力[kN]Mm：动车重量[t]Mt：拖车重量[t]N：车辆数v：列车速度[km/h]列车启动阻力计算（按49×10-3kN/t）计算：（AW0）：Rq0=M0×49=224×49×10-3=10.976 kN（3M3T）（AW0）：Rq0=M0×49=228×49×10-3=11.172 kN（4M2T）（AW2）：Rq2=M2×49=306.8×49×10-3=14.99 kN（3M3T）（AW2）：Rq2=M2×49=310.8×49×10-3=15.19 kN（4M2T）（AW3）：Rq3=M3×49=336.56×49×10-3=16.49 kN（3M3T）（AW3）：Rq3=M3×49=340.56×49×10-3=16.687kN（4M2T）最大坡度上的附加阻力Wi(kN) (i=30‰)：（AW0）：Wi0= M0×30‰×9.81=224×30‰×9.81=65.86（3M3T）（AW0）：Wi0= M0×30‰×9.81=228×30‰×9.81=67.1（4M2T）（AW2）：Wi2= M2×30‰×9.81=306.8×30‰×9.81=90.29（3M3T）（AW2）：Wi2= M2×30‰×9.81=310.8×30‰×9.81=91.47 kN（4M2T）（AW3）：Wi3= M3×30‰×9.81=336.56×30‰×9.81=99（3M3T）（AW3）：Wi3= M3×30‰×9.81=340.56×30‰×9.81=100.23 kN（4M2T）2列车基本参数和动力性能最大坡度：30‰供电方式：接触网1500V起动平均加速度：在超员载客情况下，列车速度从0～40km/h，不小于1.0m/s²；从0～80km/h，不小于0.6m/s²。
上海轨道交通介绍
上海轨道交通介绍上海轨道交通分为三大类：快速线R、地铁M和轻轨L上海轨道交通布局：由4条R线快速铁呈“米”字型分布，在市中心交汇，构成城市轨道交通的基本框架。
其中R1(1号线)为南北向；R2(2号线)为东西向；R3（11号线）为西北到东南；R4(9号线)为西南到东北在中心城区建造M线地铁，如轨道交通3号、4号、7号和8号线，特别是4号线是市中心的地铁环线，通过4号线可以换乘到所有其他快速线和地铁。
在内环线到外环线之间，通过L线轻轨交通连接小城镇和居民区。
上海今后还将建造现代化的有轨电车，以弥补轨道交通的空白区域。
上海轨道交通1号线专业名称：市域快速铁路R1 线? ???4条呈"米"字型分布的R线快速铁之一，南北走向。
车厢尺寸：大型车（A车），长23-24米，宽3米列车编组：6-8节（ABCBCA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：80公里/小时线路颜色：红色运营商：上海地铁运营有限公司上海轨道交通2号线专业名称：市域快速铁路R2 线? ?? ? 4条呈"米"字型分布的R线快速铁之一，东西走向。
车厢尺寸：大型车（A车），长23-24米，宽3米列车编组：6-8节（ABCBCA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：80公里/小时线路颜色：淡绿色运营商：上海地铁运营有限公司上海轨道交通3号线专业名称：地铁M3线车厢尺寸：大型车（A车），长23-24米，宽3米列车编组：6节（ABCCBA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：80公里/小时线路颜色：黄色运营商：上海地铁运营有限公司上海轨道交通4号线专业名称：地铁M4 线车厢尺寸：大型车（A车），长23-24米，宽3米列车编组：6节（ABCCBA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：80公里/小时线路颜色：深紫色运营商：上海地铁运营有限公司列车制造：株州车辆厂上海轨道交通5号线专业名称：市域快速铁路R1南延伸段R1a线，车厢尺寸：小型车（C车），长18米，宽2.6米列车编组：4节（ABBA，2动2拖）编组钢轨轨距：1435毫米钢轨质量：轻轨（50公斤/米或以下）工作电压：1500V直流电最高速度：50公里/小时线路颜色：紫色运营商：上海现代轨道交通股份有限公司上海轨道交通6号线业名称：轻型地铁L4线车厢尺寸：小型车（C车），长18米，宽2.6米列车编组：4节（ABBA，2动2拖）编组钢轨轨距：1435毫米钢轨质量：轻轨（50公斤/米或以下）工作电压：1500V直流电最高速度：50公里/小时线路颜色：粉色运营商：上海现代轨道交通股份有限公司上海轨道交通7号线专业名称：市区地铁M7线车厢尺寸：大型车（A车），长24米，宽3米列车编组：6节（ABCCBA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：80公里/小时线路颜色：橙色运营商：不明上海轨道交通8号线专业名称：市区地铁M8车厢尺寸：小型车（C车），长18米，宽2.6米列车编组：6节（ABccBA，4动2拖）编组钢轨轨距：1435毫米钢轨质量：重轨（60公斤/米或以上）工作电压：1500V直流电最高速度：50公里/小时线路颜色：蓝色运营商：上海地铁运营有限公司上海轨道交通9号线专业名称：市域快速铁路R4 线? ???4条呈"米"字型分布的R线快速铁之一，从西南到东北走向。
上海地铁车型调查报告
AC-12型电动客车
基本情况
长度：36公里
识别标志色：深粉色
站数：28
制造商：法国阿尔斯通公司、上海阿尔斯通交通设备有限公司
时速：80km/h
编组：4节编组C型列车（ABBA)
车厢：铝合金贯通式厢体，驾驶室拖车长19．5米，车厢动车长19．4米，宽2.6米，整列车长77.9米。整列车有座位172个，最大载客量224人，整列车最大载客量896人。
中期规划（预计在2010-2020年间全部建设完成）
上海地铁15号线
预计2015年开通
上海地铁18号线
目前尚无时间表
上海地铁19号线
目前尚无时间表
上海地铁线
上海地铁1号线列车车身除AC06型外均以白色为主色调，两边各有一条红色的饰带，AC06型车身以红、黑、白三色为主色调，两边各有一条红色的饰带。
涂装：以黑色、绿色与白色调为主，列车车身两边各有一条浅绿色的饰带。
制造商：阿尔斯通南京浦镇车辆厂上海电气
设计时速：80km/h
车辆编成：8节编组（Tc+Mp+M+Mp+M+M+Mp+Tc）
车厢：长23.54米，宽3米，定员310人
制造年代：2007年－2009年
电机传动方式：VVVF交流传动2号线AC-08型列车车厢
车辆总数：21列（编号233-253）
设计寿命：30年
国产化率：>70%
昵称：青鱼
备注：南京浦镇车辆厂和上海电气合作生产。
轶事：243号车的涂装以黑色、白色与为主，除色带外没有绿色，所以在部分轨道爱好者之间有“黑鱼”或“鲶鱼”之昵称。
AC-17a型电动客车
制造商：阿尔斯通南京浦镇车辆厂
上海轨道交通
上海轨道交通【1号线】市域快速地铁全然情形长度：37公里辨认标记色：大年夜红色站数：28上海轨道交通1号线AC-06型电动客车• 制造商：阿尔斯通结合体• 时速：80km/h• 编组：8节编组A型列车（ABCBCBCA)• 车厢：铝合金贯穿式厢体，宽3米，高3.8米，整列车长186米。
整列车最大年夜载客量3280人。
• 制造年代：2006年-2007年• 传动方法：VVVF交换电机传动• 总数：16列（编号140-155）• 国产化率：大年夜于70%• 备注：阿尔斯通结合体由上海阿尔斯通轨道交通设备公司和中国南车集团南京浦镇车辆厂构成，个中上海阿尔斯通轨道交通设备公司为法国阿尔斯通公司和上海电气集团合营组建的合伙公司。
1号线上运营的16列AC-06型地铁列车由南京浦镇车辆厂和上海电气各临盆个中的8列。
汗青回放1990年1月19日，经国务院赞成正式开工扶植。
1993年1月10日，南段锦江乐土站至徐家汇站上行线建成。
1993年5月28日，南段线路(徐家汇站－锦江乐土站)开端不雅光试运行。
1994年12月12日，上海地铁一号线全线（上海火车站－锦江乐土站，漕宝路站以南为地面线路，其余为地下线路）试营运。
1995年4月10日，一号线全线（上海火车站－锦江乐土站）试运营，总长16．1公里。
1995年7月，全线正式运营。
1996年12月28日，一号线南延长段（虹梅路至莘庄）试通车。
1997年7月1日，一号线南延长段（锦江乐土站－莘庄站，为地面路线）贯穿运营，总长21.35 公里；2004年12月28日，北延长段（为高架路线，长12.43公里）试运营。
2007年12月29日，北北延长（共3站）到富锦路站，长4.3公里。
至今1号线总长度达到36.89公里。
1号线现在分大年夜小交路，大年夜交路为莘庄站至富锦路站，小交路为莘庄站至上海火车站。
往后可能小交路延长至通河新村。
后续事宜近期筹划：自现在的南起迄站莘庄站连续往南延长，经由莘庄工业区、航天城和上海旗忠丛林活动城达到闵行开创区，设8座车站。
上海地铁列车
上海地铁列车每节车厢有两台二轴转向架，在动车转向架每轴安装一台交流牵引电机。
转向架主要由构架、悬挂系统、轮对、驱动装置、单元制动器、减震装置、牵引拉杆、中心座及高度调整阀、接地装置和速度传感器等组成。
AC01/02型列车动车与拖车转向架是德国专为上海地铁车辆设计的H型构架转向架，由奥地利SGP公司制造，每辆车的牵引功率800KW，车辆总重（AW3）A车59吨、B/ C车63吨、行驶最高速度80km/h。
转向架的构架由钢板焊接成H型全封闭箱型无摇枕结构，构架本身对强度和重量有很高的要求。
转向架要经过垂向、横向、纵向载荷试验，其安全性、舒适性指标要求甚为苛刻。
一系悬挂采用人字形橡胶弹簧，起构架和轴箱定位作用，传递载荷，自减震性能好，保证轮对在横向及纵向的柔性定向。
二系悬挂采用空气簧，承受和传递车体载荷，缓和和减轻车辆在运行中垂直方向的振动和冲动，既保证乘坐平稳舒适又通过高度调整阀实现二系层水平高度的控制，与DC01型电动列车高度调整阀三点控制不同，AC01/02型车辆高度调整阀为二点控制。
构架的横梁中心部位设有中心座与车体中心销连接。
牵引拉杆安装座传递牵引力与制动力。
由于转向架与车体的连接采用了低位牵引拉杆，因此因车速变化导致的轮载偏移现象会明显降低。
横梁侧面以全悬挂方式装置两台各自独立的风扇冷却的190KW的三相交流牵引电机。
DC01型列车齿轮箱分界面为水平分界面，而AC01/02型列车齿轮箱为垂直分界面。
机械制动采用单侧踏面制动机。
车轮采用整体碾钢轮，轮径为840毫米，轮对通过冷压压装在车轴上，轴的两端轴箱采用滚柱轴承。
为了防振和抗摆动，转向架装有液压减振器和横向止档及抗侧滚扭杆，进一步提高了列车的稳定性和乘坐的舒适性。
此外，为了保证电气回路可靠接地和采集列车速度，在轴箱里装有接地碳刷和速度传感器主要性能特点:1) 能保障车辆有优异的舒适性指标( W≤2.5) ;2) 转向架质量轻, 其中动车转向架的质量≤7 200 kg,拖车转向架质量≤5 300 kg;3) 无摇动台、无摇枕、无心盘, 车体自重及载重全部由空气弹簧承载, 并设有能根据负载情况对地板高度自动调整的装置;4) 动车转向架牵引电机为架承式悬挂, 每个构架斜对称地布置两台牵引电机;5) 轮对符合EN13260 的规定;6) 采用S 形辐板整体车轮, 符合EN13262 的规定;7) 车轴符合EN13261 的规定, 在动车车轴的传动齿轮侧轮座喷钼以提高可维护性;8) 采用了铝合金轴箱体, 降低了簧下质量;9) 采用了三向刚度能很好匹配的人字形金属橡胶叠层弹簧作为一系弹簧, 具有一定的径向导向功用, 能使车辆通过曲线时轮对趋近于径向位置, 保证了转向架的径向回转性能, 具有良好的稳定性, 并提高了机车的曲线通过性能, 减小轮轨之间的磨耗和噪声污染;10) 转向架构架采用低合金高强度结构钢板组焊成H形, 采用不需进行整体退火的焊接工艺;11) 牵引装置采用无磨耗的中心销、Z 字形拉杆牵引方式。
上海地铁车型
上海轨道交通1号线标志色：红色条纹上海轨道交通一号线现为大小交路运行，大交路为莘庄—富锦路，小交路为莘庄—上海火车站。
一般采用一夹一的运营方式，即每2班次中，有1班次终点站为富锦路，另一班在上海火车站折返。
现一号线上有4种款式的车型:第一代车：DC-01。
车号101-116。
直流斩波调速列车，电磁控制。
AEG公司（A Dtranz公司前身之一。
现ADtranz公司已被庞巴迪收购）制造。
6节编组（A+B +C+B+C+A）（现陆续改为8节编组）。
大容量宽体长身贯通式冷空调电动客车，车厢为铝合金厢体，长23.54米(动车22.10米)，宽3米，车厢两侧各有5扇1. 3米宽的自动车门。
每节车厢有62个座位，定员310人，超员时可容纳410人。
由于制冷情况不理想，该批车均已完成直改交，102号还进行过一次大修。
第二代车：AC-01。
车号117-129。
交流VVVF（即使用PWM型脉宽调制变压变频调速器）列车，GTO-VVVF控制。
德国ADtranz公司（现已被庞巴迪收购）和西门子公司联合制造。
6节编组。
其中除117车外，其他车辆将全部陆续改造为8节编组（126-129保留车头车尾，中间加入新造的6节车厢；原中间部分车厢分别加入118-125车），新车厢由南车株机制造。
第三代车：AC-04。
车号130-139。
交流VVVF列车，IGBT-VVVF控制。
长春长客-庞巴迪轨道车辆有限公司制造。
鼓型车身，6节编组。
广州地铁二号线引进了同样的列车。
现在已到9号线运营编号901-910。
新的130-139为8节编组，部分已上线，车头车尾为原2号线用车，车身为新购置车辆。
第四代车：AC-06。
车号140-155。
交流VVVF列车。
阿尔斯通联合体制造。
8节编组。
整列车长186米，宽3米，高3.8米。
到2010年，1号线将全线实行8节编组运营。
标志色：大绿色地铁二号线目前西起淞虹路站，东至张江高科站；全长25.2公里，设车站17座，车站自西向东依次是淞虹路站→北新泾站→威宁路站→娄山关路站→中山公园站（与3、4号线换乘）→江苏路站→静安寺站→南京西路（原石门一路）站→人民广场站（与1、8号线换乘）→南京东路（原河南中路）站→陆家嘴站→东昌路站→世纪大道（原东方路）站（与4、6号线换乘）→上海科技馆（原杨高南路）站→世纪公园站→龙阳路站（与磁悬浮示范线转乘）→张江高科站；其中除张江高科站为高架站外，其余全部是地下车站。
上海地铁车辆编号详解
一、车型编号：DC01型电动客车----一号线西门子直流车AC01型电动客车----一号线西门子交流车AC02型电动客车----二号线西门子交流车AC03型电动客车----三号线阿尔斯通交流车AC04型电动客车----一号线旁巴迪交流车AC05型电动客车----四号线西门子交流车AC06型电动客车----一号线的新的八节编组的阿尔斯通交流车由于五号线不属于地铁运营而属于现代轨道,因此它没有类似自编号.二、二、车厢车体编号：DC01/AC01/AC02/AC03与5号线电客列车车厢编号为5为数;前两位代表其车辆到位年份.第三位第四位表示的是该车型该年的车厢到位总编数.最后一位只有1/2/3,1表示它是带司机室的拖车(Tc),2表示它是带受电弓的动车(Mp),3表示它是不带受电弓的动车(M) 举例:以附件1为例:00342,我们可以清楚的了解到:这节车厢为00年到位的第34节车厢,它是带受电弓的动车.AC04/AC05/AC06以及以后所有新车车厢编号为6为数:前两位表示为所属线路,第三四五位用三为数表示为该车箱在该线路的车厢总编数,最后一位只有1/2/3,1表示它是带司机室的拖车(Tc),2表示它是带受电弓的动车(Mp),3表示它是不带受电弓的动车(M)举例:以附件2为例:040011,我们可以知道该车厢为4号线所用,是4号线的第一节车厢,它为带司机室的拖车.三、应急车厢号：另外我们可以看到车厢里面,出现的另一种编号,这个编号是为了让乘客准确了解自己在车厢里的位置,这种编号在车厢的端部.由4为数组成.第一位表示的是所属线路,第二第三位表示的是该车为该线路的第几列车.最后一位为1~6当然以后会有1~8,从列车的1端往2端编.举例以附件三为例:4186我们可以知道它是4号线的第18列列车为第六节车厢(1端往2端数)。
城市轨道车辆的主要技术参数
• 对地铁车辆 • 轴配置或轴列数 – 指车辆所配转向架的动力轴或非动力轴配置情况。 例如： 4 轴动车，设置两个动力转向架，则轴配置 为 B-B;6 轴单饺轻轨车，两端为动力转向架，中间 为非动力饺接转向架，其轴配置记为B-2-B。 • 加速度 – 最大启动加速度，平均启动加速度，最大制动减速 度 • ⑧供电制式；DC1500，DC700； • ⑨座席数，每平方米面积站立人数；
• 车辆定距
–车体支承在前后走 行部之间的距离， 若为带转向架的车 辆，车辆定距又称 为转向架中心间距， 图位轮轴中心线与最 后位轮轴中心线之 间的距离，图中B
• 车辆最大宽度、最大高度： –车辆最大宽度指车体最宽部 分的尺寸 –车辆最大高度指车辆顶部最 高点离钢轨水平面之间的距离 • 车体长、宽、高；
谢 谢！
• 每延米轨道载重
» 是车辆总质量与车辆全长之比。
–该指标是车辆设计中与桥梁、线路强度密切相 关的一个指标，同时又是能否充分利用站线长 度、提高运输通过能力的一个指标。按目前桥 梁设计规范，允许车辆每延米轨道载重可取到 8t，在车辆设计中希望尽可能提高这个指标， 尤其是货车。
• 通过最小曲线
–指配用某种型式的转向架的车辆在站场、 厂段内调车时所能安全通过的最小曲线 半径。当车辆在此曲线区段上行驶时不 得出现脱轨、倾覆等危及行车安全的事 故，也不允许转向架与车体底架或与车 下其他悬挂物相碰
• 自重、载重及容积：
– 自重－车辆本身的重量，单位：吨 （t） – 载重－车辆运行的正常最大装载质 量，单位：吨（t）； –容积－载货的最大容积，单位：m3；
• 构造速度 –指车辆设计时，按安全及结构 强度等条件所允许的车辆最高行 驶速度，单位：km/h。
• 轴重
地铁车辆规格类型
另外，城市轨道交通系统亦被用作展示国家在经济、社会以及技术上高人
一等的指标。例如前苏联的地下铁路系统便以车站装饰华丽出名，而朝鲜首都
平壤的地下铁路系统亦有堂皇的装饰。
车辆
最初的城市轨道系统车厢是木制的，后来改为钢制以减少一旦发生火灾造 成的危险。自1953年开通的多伦多的地下铁路，车厢开始再改良为铝制，有 效减少维修成本和重量。
地铁史
用途
车辆
优点
缺点
安全性
地铁和轻轨的区别
地铁空气之压力
地铁史
用途
车辆
优点
缺点
安全性
地铁和轻轨的区别
地铁空气之压力
•轨道和车轮
•列车运行
在英文环境中，根据各城市类似系统的发展起源与使用习惯之不同，常称为
Metro、MRT（新加坡、台北、高雄等）、MTR（特指香港）、Overground
（特指地上轨道）、Railway（特指地上轨道）、Subway（美国及周边地区）
用途
绝大多数的城市轨道交通系统都是用来运载市内通勤的乘客，而在很多场
合下城市轨道交通系统都会被当成 城市交通 的骨干。通常，城市轨道交通系统 是许多都市用以解决交通堵塞问题的方法。
美国的芝加哥曾有用来运载货物的地下铁路；英国伦敦亦有专门运载邮件
的地下铁路。但两条铁路已先后在1959年及2003年停用。目前所有城市地 下铁路仅为客运服务。
到了1870年，伦敦开办了第一条客运的钻挖式地铁，在伦敦塔附近越过
泰晤士河。但这条铁路并不算成功，在数月后便关闭。现存最早的钻挖式地下 铁路则在1890年开通，亦位于伦敦，连接市中心与南部地区。最初铁路的建 造者计划使用类似 缆车的推动方法，但最后用了电力机车，使其成为第一条电
上海地铁及车型介绍
北延伸段的开通对缓解宝山地区居民的出行具有相 当重要的作用
虹口足球场换乘8号线
上海火车站换乘1号线
金沙江路换乘13号线
曹杨路换乘11号线
镇坪路换乘7号线
虹桥路换乘10号线
宜山路换乘9号线
4号线列车图
上海轨道交通4号线AC-05型电动客车 • 制造商：德国西门子公司、南车株洲电
力机车公司 • 时速：80km/h • 车辆编成：6节编组A型列车（控制拖 车+带受电弓动车+不带受电弓动车+不 带受电弓动车+带受电弓动车+控制拖
