电化学阻抗谱的应用及其解析方法
eis电化学阻抗谱作用
eis电化学阻抗谱作用
EIS电化学阻抗谱是一种研究电化学系统特性的重要工具，其作用主要体现在以下几个方面：
1.表征电化学系统的特性：EIS可以通过测量电化学系统在不同频率下的阻抗，
得到电化学反应的相关信息，包括电极表面的反应速率、电荷转移的阻力、电荷传输机制、电极表面的特性以及电化学反应的动力学参数等。
2.研究电化学反应机理：EIS可以提供电化学反应的相关动力学参数，帮助研
究电化学反应机理和过程。
例如，可以通过EIS测量电化学界面的电容和电感等参数，来确定电化学反应的电极表面特性和电荷传输机制。
3.检测材料性能和腐蚀行为：EIS可以应用于材料性能评估和腐蚀行为研究。
例如，可以通过EIS测量材料表面的阻抗谱来评估材料的腐蚀性能，或者评估材料的电化学特性。
4.分析生物电化学反应：EIS可以应用于分析生物电化学反应，例如生物传感
器中的电化学信号转换、生物体内电化学反应的研究等。
5.制备和优化电化学材料：EIS可以应用于制备和优化电化学材料，例如通过
测量电极材料的阻抗谱来优化电极的表面形貌和电化学性能。
总的来说，EIS电化学阻抗谱是一种重要的测试技术，在材料科学、生物医学、环境科学等领域有着广泛的应用。
电化学阻抗谱的解析与应用
电化学阻抗谱解析与应用交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。
实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。
Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/A Rt Fixed(X)0N/A N/A Cd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdl Mode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex Type of Weighting: Data-Modulus 图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。

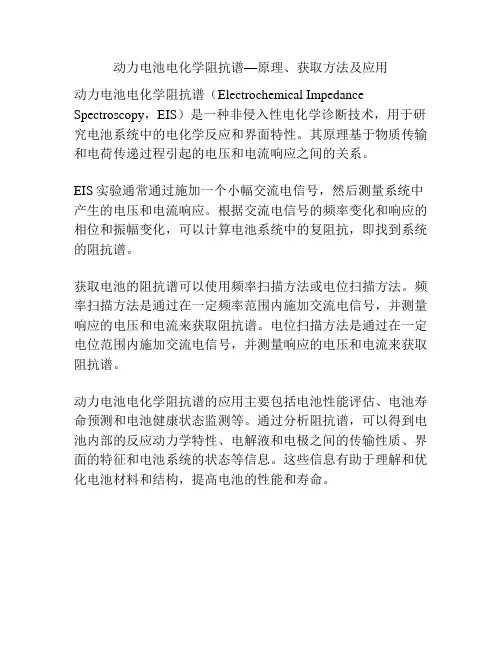

动力电池电化学阻抗谱—原理、获取方法及应用
动力电池电化学阻抗谱—原理、获取方法及应用
动力电池电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种非侵入性电化学诊断技术，用于研究电池系统中的电化学反应和界面特性。
其原理基于物质传输和电荷传递过程引起的电压和电流响应之间的关系。
EIS实验通常通过施加一个小幅交流电信号，然后测量系统中产生的电压和电流响应。
根据交流电信号的频率变化和响应的相位和振幅变化，可以计算电池系统中的复阻抗，即找到系统的阻抗谱。
获取电池的阻抗谱可以使用频率扫描方法或电位扫描方法。
频率扫描方法是通过在一定频率范围内施加交流电信号，并测量响应的电压和电流来获取阻抗谱。
电位扫描方法是通过在一定电位范围内施加交流电信号，并测量响应的电压和电流来获取阻抗谱。
动力电池电化学阻抗谱的应用主要包括电池性能评估、电池寿命预测和电池健康状态监测等。
通过分析阻抗谱，可以得到电池内部的反应动力学特性、电解液和电极之间的传输性质、界面的特征和电池系统的状态等信息。
这些信息有助于理解和优化电池材料和结构，提高电池的性能和寿命。

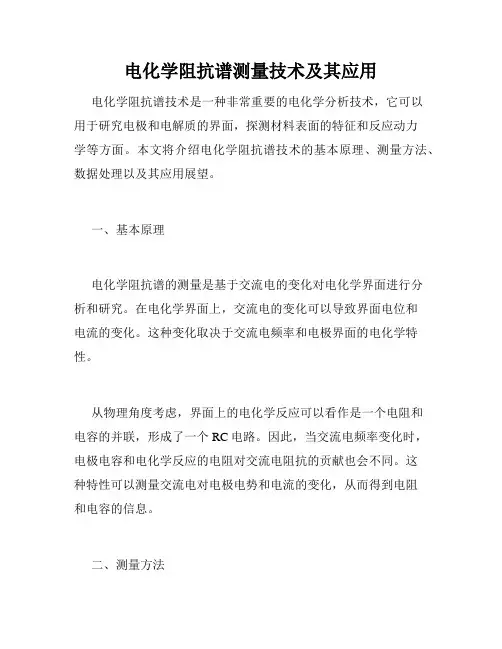

电化学阻抗谱测量技术及其应用
电化学阻抗谱测量技术及其应用电化学阻抗谱技术是一种非常重要的电化学分析技术，它可以用于研究电极和电解质的界面，探测材料表面的特征和反应动力学等方面。
本文将介绍电化学阻抗谱技术的基本原理、测量方法、数据处理以及其应用展望。
一、基本原理电化学阻抗谱的测量是基于交流电的变化对电化学界面进行分析和研究。
在电化学界面上，交流电的变化可以导致界面电位和电流的变化。
这种变化取决于交流电频率和电极界面的电化学特性。
从物理角度考虑，界面上的电化学反应可以看作是一个电阻和电容的并联，形成了一个RC电路。
因此，当交流电频率变化时，电极电容和电化学反应的电阻对交流电阻抗的贡献也会不同。
这种特性可以测量交流电对电极电势和电流的变化，从而得到电阻和电容的信息。
二、测量方法电化学阻抗谱的测量通常采用电化学工作站和阻抗分析仪测量。
实验中，先将待测电极置于电解质中，并在固定直流电位下控制电极表面的吸附物种稳定后，通过阻抗分析仪施加一个小的交流电压，如10mV~100mV。
然后通过改变交流电频率，测量电极表面阻抗随频率的变化。
最后通过数据处理得到电化学反应的交流阻抗和重要参数。
三、数据处理在进行电化学阻抗谱测量时，通过将测量得到的阻抗谱转换为圆弧和直线，并分析各个部分的特征，可以得到电极反应的动力学性质和表面特征等信息。
在圆弧中，半径反映了电化学反应的过程和速率。
当阻抗谱在高频区域出现圆弧时，表明电化学过程中存在电容，反应速率较快；在低频区域出现圆弧时，则意味着反应速度较慢。
在直线中，斜率反映了电极材料的电导率大小。
当阻抗谱在高频区域出现直线时，表示电极表面材料导电性能优良；在低频区域出现直线时，则表明当量电路中的电容或电解液电阻高，表面阻抗小。
四、应用展望电化学阻抗谱技术在电化学反应、电极材料表征、生物电化学和介电等领域得到了广泛应用。
在电化学反应研究方面，电化学阻抗谱技术可用于研究发生在电极表面的吸附剂、反应物和产物的反应动力学和机理。
电化学阻抗谱技术的原理及应用
电化学阻抗谱技术的原理及应用电化学阻抗谱技术是一种基于电化学反应及阻抗测量的技术，它具有较高的敏感性和准确性，可以用于材料表面、电化学反应、电化学程序和生化反应等领域的研究。
本文将对电化学阻抗谱技术的原理、测量方法及其应用进行介绍。
一、电化学阻抗谱技术的原理电化学阻抗谱技术是一种用于测量物质电化学阻抗的技术，它可以测量物质在电极上的电化学反应和界面行为。
电化学阻抗谱技术被广泛应用于化学、材料科学和生化学等领域，具有广泛的应用前景。
电化学阻抗谱技术的原理是基于电化学反应和交流电的行为。
在交流电场中，电流和电势随时间而变化，而电化学反应也随时间变化而导致电极表面电化学特性的变化。
因此，测量该变化的频率便可以对电极表面的电化学行为进行分析。
通过对测量结果的分析，可以得到等效电路模型，进而计算出电极表面反应和电荷传输的速率以及其他相关参数。
二、电化学阻抗谱技术的测量方法电化学阻抗谱技术的测量方法包括交流电压、电流及阻抗的测量。
一般来说，交流电压是通过外界施加的，而电流则是根据电极表面的电化学反应测量的。
测量时，需要对电极在不同频率和幅度下的响应进行测量，通过分析所得的阻抗数据，可以对电极表面的反应过程和电位分布进行测量和分析。
电化学阻抗谱技术的具体测量方法还包括选取合适的电极材料及电解溶液，控制电流密度和电极温度等。
在实际应用中，还需要考虑到干扰和噪声等因素。
三、电化学阻抗谱技术的应用电化学阻抗谱技术具有广泛的应用前景，主要体现在以下几个方面。
1.材料表面电化学阻抗谱技术可以用于分析材料表面的电化学行为及其耐蚀性、防腐性等性能。
例如，可以通过测量抑制剂、添加剂以及涂层等对材料表面电化学性质的影响，从而研究其耐蚀性和防腐性等性能。
2.电化学反应电化学阻抗谱技术可以用于研究电化学反应的机理和速率等参数。
例如，可以通过测量电极表面的电荷分布和反应速率等参数，来研究电化学反应过程中的电荷传输、界面反应和化学反应等物理化学过程。
利用电化学阻抗谱技术评估材料电化学性能的方法
利用电化学阻抗谱技术评估材料电化学性能的方法电化学阻抗谱（EIS）是一种常用的评估材料电化学性能的技术。
它通过测量材料在不同频率下的交流电阻来分析其电化学行为。
本文将介绍EIS技术的原理、应用领域以及一些常见的评估方法。
EIS技术的原理是基于材料在交流电场下的响应。
当交流电场施加到材料表面时，会引起电荷的积累和离子的迁移。
这些现象会导致电流和电压之间的相位差，从而产生电阻和电容。
通过测量这些电阻和电容的变化，可以得到材料的电化学特性。
EIS技术在许多领域都有广泛的应用。
其中一个重要的应用领域是电池材料研究。
电池的性能往往受到电解液、电极材料以及界面反应等因素的影响。
通过使用EIS技术，可以评估电池材料的电化学性能，如电荷传输速率、电极反应速率等，从而提高电池的效率和寿命。
另一个应用领域是腐蚀研究。
金属材料在腐蚀环境中会发生电化学反应，导致金属的腐蚀和损失。
通过使用EIS技术，可以评估材料的腐蚀性能，如腐蚀速率、腐蚀产物的形成等，从而选择合适的防护措施和材料。
除了电池和腐蚀，EIS技术还在其他领域有广泛的应用。
例如，它可以用于评估涂层材料的防护性能，评估传感器的灵敏度和稳定性，以及研究材料的电化学反应机理等。
在使用EIS技术评估材料电化学性能时，有一些常见的方法和参数。
其中一个常用的方法是绘制Nyquist图。
Nyquist图是将电阻和电容的变化表示为复数的图形，通过分析图形的形状和位置可以得到材料的电化学特性。
另一个常用的参数是交流阻抗谱。
交流阻抗谱是将电阻和电容的变化表示为频率的函数，通过分析谱线的形状和位置可以得到材料的电化学特性。
除了这些常见的方法和参数，还有一些新的技术和方法正在不断发展。
例如，多频EIS技术可以同时测量多个频率下的电阻和电容，从而提高测试的准确性和效率。
另外，一些计算方法和模型也被用于分析EIS数据，如等效电路模型和有限元模拟等。
总之，EIS技术是一种评估材料电化学性能的重要工具。
电化学阻抗谱EIS原理、应用及谱图分析
1972 TEXT
1990
2007
介电性能
生物体系 阳极溶解
腐蚀
混合导体 非均匀表面
电桥 机械发生器
电桥 电子发生器
脉冲法
模拟阻抗测定
示波器
恒电位仪
拉普拉斯变换 （AC+DC）
数字阻抗测定 电桥 机械发生器
局部电化学 阻抗谱
R--C
电子等效 电路
Nyquist图 Bode图
校正Bode图
分析电极过程动 力学、双电层和 扩散等，研究电 极材料、固体电 解质、导电高分 子以及腐蚀防护 机理等。
3. EIS是一种频率域测量方法，可测定的频率范围很宽， 因而比常规电化学方法得到更多的动力学信息和电极 界面结构信息。
11
1. 因果性条件（causality）:输出的响应信号只是由输入的扰
EIS 动信号引起的的。 测 2. 线性条件（linearity）: 输出的响应信号与输入的扰动信号
量 之间存在线性关系。电化学系统的电流与电势之间是动力
Z'
（3）虚数单位乘方
j = −1 j2 = −1 j3 = − j
（4）共轭复数
Z = Z '+ jZ '' Z = Z '− jZ ''
2 复数表示法 （1）坐标表示法 （2）三角表示法
Z = Z '2 + Z ''2 = Z ' = Z ''
cos sin
Z = Z '+ jZ '' = Z cos + j Z sin
的相位角随的变化。
6
G
X
电化学原理与应用 电化学阻抗谱
物理参数和等效电路元件
物理参数
A.溶液电阻 （Rs） 参比电极和工作电极之间电解质之间阻抗
B.双电层电容 （Cdl）
工作电极与电解质之间电容 当电位远离开路电位时时，导致电极
C.极化阻抗 （Rp）
表面电流产生，电流受到反应动力学 和反应物扩散的控制。
D.电荷转移电阻 （Rct）
电化学反应动力学控制
L
i
1 L
Edt
1 L
(Em
sin t)dt
Em cos t L
令XL L
i E m sin ( t )
XL
2
Z L jX L j L
i E m sin ( t )
L
2
Nyquist 图和Bode图上的图形是？
16
4. 电组R和电容C串联的RC电路
阻抗和导纳统称为阻纳（immittance）, 用G表示。阻抗和 导纳互为倒数关系，Z=1/Y。
6
阻纳G是一个随变化的矢量，通常用角频率（或一般 频率f，=2f）的复变函数来表示，即：
G ( ) G '( )jG ''( )
其中： j 1 G'—阻纳的实部， G''—阻纳的虚部
径为R/2的圆的方程
18
Nyquist 图上为半径为R/2的半圆。
19
11.3 电荷传递过程控制的EIS
如果电极过程由电荷传递过程（电化学反应步骤）控 制，扩散过程引起的阻抗可以忽略，则电化学系统的 等效电路可简化为：
Cd R
Rct
等效电路的阻抗： Z
R
1
jCd
电化学阻抗谱介绍
电化学阻抗谱介绍
电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种用于研究电化学体系的分析技术。
它通过在电化学系统中施加交流信号并测量响应来获得样品的电化学特性信息。
电化学阻抗谱广泛应用于电化学领域，如电化学腐蚀、电化学储能、电解水、传感器等。
电化学阻抗谱通过在一定频率范围内扫描交流信号的大小和相位来测量电化学系统的阻抗。
在频率域内，电化学阻抗谱通常以复数形式表示，其中包括实部（电阻）和虚部（电抗）。
实部表示系统的电导，虚部表示系统的电容或电感。
电化学阻抗谱可以绘制成Bode图（频率对数坐标图）或Nyquist图（虚部对实部的图）。
通过分析电化学阻抗谱，可以获得许多电化学参数和信息，如电解质电阻、电荷传输电阻、电荷转移过程的速率常数、电极界面的双电层容量等。
这些参数对于了解电化学反应机制、界面特性以及材料性能具有重要意义。
电化学阻抗谱的实验操作相对简单，可以使用专用的电化学阻抗谱仪或多用途电化学工作站进行测量。
对于复杂的系统，可能需要进行数据拟合和模型分析来解释阻抗谱的特征和提取相关参数。
总之，电化学阻抗谱是一种重要的电化学分析技术，可提供关于电化学体系的电化学特性和界面特性的详细信息。
它在材料研究、电化学工程和能源领域中具有广泛的应用。
电化学阻抗谱的应用及其解析方法
电化学阻抗谱的应用及其解析方法电化学阻抗谱（Electrochemical Impedance Spectroscopy，EIS）是一种广泛应用于电化学领域的非破坏性测试技术，它可以提供许多关于电化学界面以及相关器件性能的信息。
在这篇文章中，我将介绍电化学阻抗谱的应用以及解析方法。
在基础研究领域，电化学阻抗谱可以用来研究电极和电解质界面的反应机理，探究电化学过程的动力学特性。
通过测量不同频率下的阻抗，可以获得电荷传输过程、纯电容效应以及界面化学反应等信息。
例如，研究电极材料以及电解质的交互作用可以帮助优化电池和燃料电池的性能。
在材料研究领域，电化学阻抗谱可以用来评估材料的电化学性能。
通过测量阻抗谱，可以了解材料的电导率、电解质的扩散系数以及界面阻抗等。
这对于开发高效的电极材料、电解质材料以及阻抗体系具有重要意义。
例如，电化学阻抗谱可以用来评估锂离子电池中电极和电解质的性能，从而提高电池的输出功率和循环稳定性。
在工业生产领域，电化学阻抗谱可以用来实时监测和控制电化学过程。
通过测量阻抗谱，可以了解电化学过程的动力学变化，从而优化生产工艺。
例如，电化学阻抗谱可以用来监测腐蚀过程，预测设备的寿命，减少维护成本。
为了解析电化学阻抗谱，通常采用等效电路模型来拟合实验数据。
等效电路模型是由电阻、电容和电感等基本元件组成的电路，用来描述电化学系统的频率响应。
常见的等效电路模型包括R（电阻）和CPE（等效电容和电极电极界面化学组成），以及R（电阻）、C（等效电容）和L（等效电感）的等效电路模型。
通过拟合阻抗谱数据到合适的等效电路模型，可以提取与电化学过程相关的参数，如电阻值、电容值和频率响应等。
除基本的等效电路模型外，还有一些高级的拟合算法用于解析复杂的电化学系统。
例如，非线性最小二乘拟合、贝叶斯网络等。
这些方法可以提高解析电化学阻抗谱的精度和可靠性。
总之，电化学阻抗谱具有广泛的应用前景，在电化学领域的基础研究、材料研究和工业生产中发挥重要作用。
电化学阻抗谱
电化学阻抗谱电化学阻抗谱（EIS）是采用现代电化学仪器测量并计算电化学系统中物理性质、化学性质和电化学性质变化的理论和实践方法。
简而言之，它就是用一种特殊的信号来激活电化学系统，在一段时间内，用电化学传感器测量系统的变化，然后用相关的数字分析方法分析和模式化出的变化，最终得到电化学阻抗谱图。
电化学阻抗谱技术将电化学系统的分析与量化结合起来，提供了一种综合的方法，用来表征电化学系统中各种参数，如电极表面结构、电极反应速度、溶液性质、电荷转移过程等。
它可以直接测量电极表面、接触界面以及溶液中发生的物理和化学变化，这些变化可以通过电化学阻抗谱直观地表示出来。
电化学阻抗谱技术的应用非常广泛，可以用于分析电极表面和接触界面的结构和性质，评价介观材料的电化学活性，估算化学反应速度常数和电极反应速率常数，构建生物传感器，以及用于电催化、能源转换和电池应用技术的研究等。
电化学阻抗谱技术主要分为三个部分，一是构建电化学系统，二是测量电化学系统的变化，三是对测量结果进行数字分析。
首先，构建电化学系统包括选择电极体系、选择电极类型、选择电解质溶液、选择分析频率等准备工作。
在设定这些参数之后，就可以开始进行实验了。
其次，测量电化学系统参数的改变，可以采用电化学仪器来实现。
常用仪器有示波器、频谱分析仪、回流时间仪以及其他仪器。
通常，在测量时，以低频信号为输入，在一段时间内记录每次信号的电流或电压变化，这种技术被称为阻抗测量技术。
最后，根据测量得到的数据，结合数字信号处理和电路理论，运用各种数字分析方法，对测量的电化学参数进行模型化，然后就可以得到电化学阻抗谱图了。
电化学阻抗谱技术已经在电极结构的表征、电极反应速率和电荷转移机制分析等电化学研究领域取得了巨大的进展，因此而被广泛应用。
它既能测量宏观参数，又能揭示微观参数，能够准确估算反应机理，对研究化学反应过程具有重要意义。
电化学阻抗谱技术是一种综合的、多方面的技术，涵盖了电极表面结构、电极反应速度、溶液性质、电荷转移及其他化学反应过程的研究，因而也可以用于各种新型能源材料的研制和应用。
电化学阻抗谱的应用及其解析方法.
电化学阻抗谱的应用及其解析方法交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
特别是近年来，由于频率响应分析仪的快速发展, 交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/jωC ，纯电感L ，其阻抗值为j ωL 。
实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。
图1. 用大面积惰性电极为辅助电极时电解池的等效电路Element Freedom Value Error Error %图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Rs Free(+2000N/AN/ACab Free(+Cd 与1E-7N/AN/ACab 表示研究电极与辅助电极之间的电容，Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’Cd Fixed(X0N/AN/A表示研究电极与辅助电极的交流阻抗。
通常称为电解阻抗或法拉第阻抗，其数值决定于电极动力学参数Zf Fixed(X0N/AN/A及测量信号的频率，Rl 表示辅助电极与工作电极之间的溶液电阻。
一般将双电层电容Cd 与法拉第阻抗Rt Fixed(X0N/AN/A的并联称为界面阻抗Z 。
Cd' Fixed(X0N/AN/A实际测量中，电极本身的内阻很小，且辅助电极与工作电极之间的距离较大，故电容Cab 一般远远Zf' Fixed(X0N/AN/ARb Free(+10000N/AN/A小于双电层电容Cd 。
电化学阻抗谱导论
电化学阻抗谱导论电化学阻抗谱是电化学领域中一种重要的分析技术。
它可以通过测量电化学系统的交流电压和电流响应，获得材料、电极和电解质的电化学特性信息。
该技术已经广泛应用于电化学能源、电化学传感器、腐蚀和材料科学等领域。
本文将从以下几个方面介绍电化学阻抗谱的相关知识。
一、电化学阻抗谱的基本原理电化学阻抗谱是基于交流信号的电化学分析技术。
在电化学系统中，当施加一个正弦电位波形时，系统会产生一个正弦电流响应。
这种响应与电极表面的电化学反应和电解质中离子迁移有关。
通过将电位和电流信号随时间变化的数据转换为复数形式，可以得到电化学阻抗谱。
阻抗谱通常由复阻抗 Z 表示，其中实部表示电化学系统的电阻，虚部表示电化学系统的电容或电感。
二、电化学阻抗谱的测量和分析方法电化学阻抗谱的测量需要使用阻抗谱仪。
阻抗谱仪可以提供精确的正弦电位波形和测量电流的能力，以获得准确的阻抗谱。
在测量之前，需要准备好适当的电极和电解质，并将它们组装成电化学系统。
在测量过程中，可以通过改变施加的电位频率来获得不同频率下的阻抗谱。
通过对阻抗谱进行分析，可以得到电化学系统的电化学特性信息，如电阻、电容、电感、电化学反应速率等。
三、电化学阻抗谱在电化学能源领域中的应用电化学阻抗谱在电化学能源领域中有着广泛的应用。
例如，在锂离子电池中，阻抗谱可以用于研究电极和电解质的电化学特性，以改善电池性能。
在燃料电池中，阻抗谱可以用于评估燃料电池的稳定性和性能。
在太阳能电池中，阻抗谱可以用于研究电极和电解质的界面特性，以提高太阳能电池的效率。
四、电化学阻抗谱在腐蚀领域中的应用电化学阻抗谱在腐蚀领域中也有着广泛的应用。
通过测量腐蚀系统的阻抗谱，可以获得腐蚀速率、电化学反应机理、腐蚀产物的形成等信息。
这些信息可以帮助我们了解腐蚀过程的发生和控制腐蚀速率。
五、电化学阻抗谱在材料科学领域中的应用电化学阻抗谱在材料科学领域中也有着广泛的应用。
通过测量材料的阻抗谱，可以获得材料的电化学特性信息，如电化学反应速率、电极材料的稳定性、电化学界面的特性等。
电化学阻抗谱分析
电化学阻抗谱分析电化学阻抗谱分析是一种重要的电化学测量技术，广泛应用于材料、化学、能源和生物领域等各个科学研究和工程应用中。
在电化学阻抗谱分析中，通过在待测系统中施加交流电信号，测量系统的电流响应和电压变化，可以得到材料或电化学系统的阻抗谱。
这些阻抗谱信息可以提供有关材料的电子传输和离子传输特性、表面反应动力学、电化学界面特性以及电化学系统的动力学行为等重要信息。
电化学阻抗谱分析的基本原理是基于交流电信号在电化学系统中引起的电流响应和电压变化。
当外加电势为交流电势时，系统中的电容、电感、电解质电导等物理和化学过程对交流电信号产生响应。
根据电阻、电容和电感等元件的特性，可以得到复数形式的阻抗谱。
阻抗谱通常以Nyquist图和Bode图的形式表示，这些图形能够直观地反映材料或系统的特性。
在电化学阻抗谱分析中，常用的测量方法包括交流电压法和交流电流法。
交流电压法是将待测系统置于一个交流电压信号下，测量系统的电流响应，并通过波形分析等方法获得阻抗谱信息。
交流电流法是将待测系统置于一个交流电流信号下，测量系统的电压响应，并通过波形分析等方法获得阻抗谱信息。
这两种方法都可以适用于不同类型的电化学系统和材料的阻抗谱分析。
电化学阻抗谱分析在材料科学中具有广泛的应用。
例如，对于金属、合金和导电聚合物等材料，电化学阻抗谱可以用于研究它们的电子传输性能、电极/电解液界面特性以及电化学腐蚀行为等。
对于离子传输材料，如离子液体和电解质溶液等，电化学阻抗谱可以提供有关离子传输速率和电荷传输性能的信息。
此外，电化学阻抗谱还可以用于燃料电池、锂离子电池等能源系统、生物传感器、化学传感器等领域。
电化学阻抗谱分析的应用还包括电化学界面研究和电化学反应动力学研究。
例如，在电化学界面研究中，电化学阻抗谱可以提供有关电解质表面薄膜的阻抗特性、电解质接近电极表面的离子传输特性以及表面反应过程的信息。
在电化学反应动力学研究中，通过电化学阻抗谱分析可以获得电化学反应的速率常数、电化学反应机理以及电化学反应动力学行为等重要信息。
阻抗谱计算方法在电化学测量中的应用
阻抗谱计算方法在电化学测量中的应用随着现代科学技术的不断进步，电化学技术在化学、生物医学、环境保护等领域中得到了广泛应用。
电化学测量是利用电学原理研究化学反应或物理现象的技术手段，其实验原理是利用浓度的不同，产生不同的电位差，从而实现物质分析或电化学反应的定量研究。
阻抗谱计算方法是在电化学测量中常用的一种计算方法，可以识别和定量化学反应过程中涉及的电荷传输，质量传输及电位滞后等现象。
一、阻抗谱计算方法的基本原理阻抗谱（impedance spectrum）指的是由交流电场下，体系系统中电位和电流成比例变化而形成的响应信号，该信号被测量并转化成正弦波信号，在频域内得出体系系统的电阻、电感及电容等物理量的分布情况。
阻抗谱计算方法的基本原理是利用体系电位和电流差异的频率响应，结合标准等效电路模型来计算体系的电学阻抗，并根据同一频段下，不同体系的阻抗值，推断出体系中各种基础物理量，从而得到体系中特定的电化学反应动力学参数和质量传输参数。
二、阻抗谱计算方法的应用领域阻抗谱计算方法可以应用于各个领域中的电化学测量实验，特别适用于对电极和固体表面的电化学反应动力学进行定量分析。
阻抗谱技术在电化学以及其他领域应用如下：1. 电催化反应研究：利用阻抗谱计算方法可以定量分析电催化剂（例如，水分解催化剂、氧还原反应催化剂）的电化学性能和反应机理，为催化剂的设计与优化提供科学依据。
2. 生物电化学测量：利用阻抗谱计算方法可以对细胞壁、细胞膜和生物宏分子等微观物理学特性进行测量和分析，可以提供基于电性参数的细胞质膜无创检测技术。
3. 燃料电池电化学特性研究：阻抗谱计算方法可以定量分析固/液燃料电池的电子/质子传输特性，可以为燃料电池的性能和设计提供科学依据。
4. 环境保护：利用阻抗谱计算方法可以对水污染物（例如重金属离子）的检测和污染物残留等问题进行快速而精确的定量分析。
三、阻抗谱计算方法的优势和限制阻抗谱计算方法是一种快速、非侵入性的测量技术，具有以下优势：1. 非侵入性：阻抗谱计算方法的测量过程中无需对样品进行处理或破坏，使得测量结果更加准确可靠。
电化学阻抗谱及其应用
3
2021/8/10
Seminar I
EIS测量的前提条件
因果性条件: 测定的响应信号是由输入的扰动信号引起的； 线性条件: 对体系的扰动与体系的响应成线性关系； 稳定性条件: 电极体系在测量过程中是稳定的,当扰动停止后，体 系将回复到原先的状态； 有限性条件： 在整个频率范围内所测定的阻抗或导纳值是有限的.
7
2021/8/10
Seminar I
电路描述码(CDC)
电路描述码 (Circuit Description Code, 简写为CDC)。
规则如下5条：
(1)RLC或CLR
(2)（RLC）
(3)奇数级括号表示并联组成的复合元件，偶数级 括号表示串联组成的复合元，张鉴清,电化学阻抗谱导论,科学出版社，2002
2021/8/10
9
曹楚南，张鉴清,电化学阻抗谱导论,科学出版社，2002
Seminar I
复合元件的CDC示例
按规则(1)将这一等效电路表示为: R CE-1 按规则(２),CE-1可以表示为 (Q CE-2). 因此整个电路可进一步表示为： R(Q CE-2) 将复合元件CE-2表示成: (Q(W CE-3)) 整个等效电路就表示成： R(Q(W CE-3)) 将简单的复合元件CE-3表示出来。应 表示为(RC),于是电路可以用如下的
Seminar I
参考文献
1.曹楚南，张鉴清，电化学阻抗谱导论，科学出版社， 2002
2.张鉴清,电化学阻抗谱,讲义,2005
3.马厚义,电化学阻抗谱测试中的稳定性和线性问题,山东大 学学报,Vol.35, No.1,2000
电化学阻抗谱及其数据处理与解析
因果性条件
当用一个正弦波的电位信号对电极系统进行扰动， 因果性条件要求电极系统只对该电位信号进行响 应。这就要求控制电极过程的电极电位以及其它 状态变量都必须随扰动信号——正弦波的电位波 动而变化。控制电极过程的状态变量则往往不止 一个，有些状态变量对环境中其他因素的变化又 比较敏感，要满足因果性条件必须在阻抗测量中 十分注意对环境因素的控制。
Circuit Description Code (CDC)
阻纳数据的非线性最小二乘法拟合原理
一般数据的非线性拟合的最小二乘法 若 G 是变量 X 和 m 个参量 C1 ， C2 ， … ， Cm 的 非线性函数，且已知函数的具体表达式： G = G( X，C1，C2，…，Cm ） 在控制变量X的数值为X1，X2，…，Xn 时， 测到n个测量值（n > m）：g1，g2，…，g n。非 线性拟合就是要根据这n个测量值来估定m个参量 C1，C2，…，Cm的数值，使得将这些参量的估定 值代入非线性函数式后计算得到的曲线（拟合曲 线）与实验测量数据符合得最好。由于测量值 gi (i = 1,2,…,n) 有随机误差，不能从测量值直接计 算出m个参量，而只能得到它们的最佳估计值。
总的说来，电化学阻抗谱的线性条件只能被近 似地满足。我们把近似地符合线性条件时扰动 信号振幅的取值范围叫做线性范围。每个电极 过程的线性范围是不同的，它与电极过程的控 制参量有关。如：对于一个简单的只有电荷转 移过程的电极反应而言，其线性范围的大小与 电极反应的塔菲尔常数有关，塔菲尔常数越大， 其线性范围越宽。
Q (CPE) 常相位角元件
Constant Phase Angle Element 界面双电层 - 界面电容 弥散效应 圆心下降的半圆 0<n<1
电化学阻抗谱
电化学阻抗谱电化学阻抗谱是运用电化学原理的一种分析方式，它可以测量电解液和金属电极表面之间的性能及其变化。
它具有即时性、简便性、准确性等优点，因此在工业和研究领域中都有着广泛的应用。
电化学阻抗谱研究是一种复杂而全面的研究。
要完成这项研究，首先需要确定电极和电解质，然后在固定条件下操作系统，包括电极形状、电极面积、温度、电解液比例以及刺激信号。
在研究过程中，可以通过测量电极和电解液之间的电位、作用电流和抗拒电容器的变化，来研究电极/电解液界面的各种电化学反应，进而推断出电极/电解液界面的性质和动力学行为。
在研究电极/电解液界面反应过程中，需要利用阻抗谱分析技术来推断界面电化学行为。
通过改变外界电场施加的频率，探测的电极/电解质界面电压、作用电流和抗拒电容器的变化，来确定电极/电解液界面的行为。
借助阻抗电路对各个参数的简化处理，可以构建一个准确的“阻抗模型”，并利用标准的电化学设备分析它们。
此外，电化学阻抗谱还可以用于提取环境参数，如电极表面状态、电解液参数以及环境温度、电解液浓度等。
从而，可以更明确地了解电极和电解液之间的相互作用及其关系。
电化学阻抗谱技术在多个领域有着广泛的应用，如腐蚀研究、电池研究等。
例如，它可以用来测量电池正负极界面变化，分析电池的充放电过程，以及电极和液体的相互作用状态等。
此外，腐蚀方面，它可以用来分析腐蚀时的电极电位、作用电流和抗拒电容器等，进而研究腐蚀速率，对腐蚀原因进行分析，以及评估腐蚀抑制剂的有效性等。
因此，电化学阻抗谱研究可以用于详细测量和分析电极与电解质界面的性质和变化，从而为许多应用提供可靠的研究数据。
电化学阻抗谱技术综合性强，灵活性高，可为科学研究和实际应用提供有价值的结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电化学阻抗谱的应用及其解析方法交流阻抗法是电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。
实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。
图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。
通常称为电解阻抗或法拉第阻抗，其数值决定于电极动力学参数及测量信号的频率，Rl 表示辅助电极与工作电极之间的溶液电阻。
一般将双电层电容Cd 与法拉第阻抗的并联称为界面阻抗Z 。
实际测量中，电极本身的内阻很小，且辅助电极与工作电极之间的距离较大，故电容Cab 一般远远小于双电层电容Cd 。
如果辅助电极上不发生电化学反映，即Zf ’特别大，又使辅助电极的面积远大于研究电极的面积（例如用大的铂黑电极），则Cd ’很大，其容抗Xcd ’比串联电路中的其他元件小得多，因此辅助电极的界面阻抗可忽略，于是图1可简化成图2，这也是比较常见的等效电路。
图2. 用大面积惰性电极为辅助电极时电解池的简化电路Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/ARt Fixed(X)0N/A N/ACd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdl Mode: Run Fitting / All Data Points (1 - 1)Element Freedom Value Error Error %Rs Fixed(X)1500N/A N/A Zf Fixed(X)5000N/A N/A CdFixed(X)1E-6N/AN/AData File:Circuit Model File:C:\Sai_Demo\ZModels\Tutor3 R-C.mdlMode:Run Simulation / Freq. Range (0.01 - 10000Maximum Iterations:100B阻抗谱中的特殊元件以上所讲的等效电路仅仅为基本电路，实际上，由于电极表面的弥散效应的存在，所测得的双电层电容不是一个常数，而是随交流信号的频率和幅值而发生改变的，一般来讲，弥散效应主要与电极表面电流分布有关，在腐蚀电位附近，电极表面上阴、阳极电流并存，当介质中存在缓蚀剂时，电极表面就会为缓蚀剂层所覆盖，此时，铁离子只能在局部区域穿透缓蚀剂层形成阳极电流，这样就导致电流分布极度不均匀，弥散效应系数较低。
表现为容抗弧变“瘪”，如图3所示。
另外电极表面的粗糙度也能影响弥散效应系数变化，一般电极表面越粗糙，弥散效应系数越低。
常相位角元件（Constant Phase Angle Element ，CPE ）在表征弥散效应时,近来提出了一种新的电化学元件CPE,CPE 的等效电路解析式为：pj T Z )(1ω⨯=，CPE 的阻抗由两个参数来定义，即CPE-T ，CPE-P ，我们知道，)2sin()2cos(ππp j p j p +=，因此CPE 元件的阻抗Z 可以表示为)]2sin()2[cos(1ππωp j p T Z p-+-⋅=，这一等效元件的幅角为φ=--p π/2，由于它的阻抗的数值是角频率ω的函数，而它的幅角与频率无关，故文献上把这种元件称为常相位角元件。
实际上，当p=1时，如果令T=C ，则有Z=1/（j ωC ），此时CPE 相当于一个纯电容，波特图上为一正半圆，相应电流的相位超过电位正好90度，当p=-1时，如果令T=1/L ，则有Z=j ωL ，此时CPE 相当于一个纯电感，波特图上为一反置的正半圆，相应电流的相位落后电位正好90度；当p=0时，如果令T=1/R ，则Z=R ，此时CPE 完全是一个电阻。
一般当电极表面存在弥散效应时，CPE-P 值总是在1~0.5之间，阻抗波特图表现为向下旋转一定角度的半圆图。
图3 具有弥散效应的阻抗图可以证明,弥散角φ=π/2*(1-CPE-P),特别有意义的是，当CPE-P=0.5时,CPE 可以用来取代有限扩散层的Warburg 元件，Warburg 元件是用来描述电荷通过扩散穿过某一阻挡层时的电极行为。
在极低频率下，带电荷的离子可以扩散到很深的位置，甚至穿透扩散层，产生一个有限厚度的Warburg 元件，如果扩散层足够厚或者足够致密,将导致即使在极限低的频率下，离子也无法穿透,从而形成无限厚度的Warburg 元件，而CPE 正好可以模拟无限厚度的Warburg 元件的高频部分。
当CPE-P=0.5时，)22(21j T Z -=ω，其阻抗图为图3所示，一般在pH>13的碱溶液中，由于生成致密的钝化膜，阻碍了离子的扩散通道，因此可以观察到图4所示的波特图。
15.017.520.022.5-7.5-5.0-2.50Z' (Ohm)Z '' (O h m )FitResult图4. 当CPE-P 为0.5时（左）及在Na 2CO 3的波特图有限扩散层的Warburg 元件-闭环模型本元件主要用来解析一维扩散控制的电化学体系，其阻抗为p p jT jT R Z )/(])tanh[(ωω⨯=，一般在解析过程中，设置P=0.5，并且Ws-T=L2/D ，（其中L 是有效扩散层厚度，D 是微粒的一维扩散系数），计算表明，当ω->0时,Z=R,当ω->+∞，在)22(2j T RZ -=ω,与CPE-P=0.5时的阻抗表达式相同，阻抗图如图5。
2505007501000-1000-750-500-2500Z'Z ''101010101010101010101010Frequency (Hz)|Z |1010101010101010Frequency (Hz)t h e ta图5. 闭环的半无限的Warburg 阻抗图 有限扩散层的Warburg 元件-发散模型本元件也是用来描述一维扩散控制的电化学体系，其阻抗为p p jT jT ctnh R Z )/(])[(ωω⨯=，其中ctnh 为反正且函数，F （x ）=Ln[（1+x ）/（1-x ）]。
与闭环模型不同的是，其阻抗图的实部在低频时并不与实轴相交。
而是向虚部方向发散。
即在低频时，更像一个电容。
典型的阻抗图如图6。
-20-40-60-80-100I m (Z '×100)Ω.c m2R e (Z×100)Ω.cm22004006008001000-1000-800-600-400-2000Z'Z ''10101010101010101010101010Frequency (Hz)|Z |1010101010101010Frequency (Hz)t h e t a图6. 发散的半无限的Warburg 阻抗图常用的等效电路图及其阻抗图谱对阻抗的解析使一个十分复杂的过程,这不单是一个曲线拟合的问题,事实上，你可以选择多个等效电路来拟合同一个阻抗图,而且曲线吻合的相当好，但这就带来了另外一个问题，哪一个电路符合实际情况呢，这其实也是最关键的问题。
他需要有相当丰富的电化学知识。
需要对所研究体系有比较深刻的认识。
而且在复杂的情况下，单纯依赖交流阻抗是难以解决问题的，需要辅助以极化曲线以及其它暂态试验方法。
由于阻抗测量基本是一个暂态测量，所以工作电极，辅助电极以及参比电极的鲁金毛细管的位置极有要求。
例如鲁金毛细管距离参比电极的位置不同，在阻抗图的高频部分就会表现出很大的差异，距离远时，高频部分仅出现半个容抗弧，距离近时，高频弧变成一个封闭的弧；当毛细管紧挨着工作电极表面时，可能会出现感抗弧，这其中原因还不清楚。
为了有利于大家在今后的试验中对阻抗图有一个粗略的认识，下面简单将几种常见阻抗图谱介绍一下。
吸附型缓蚀剂体系如果缓蚀剂不参与电极反应,不产生吸附络合物等中间产物，则它的阻抗图仅有一个时间常数，表现为变形的单容抗弧，这是由于缓蚀剂在表面的吸附会使弥散效应增大，同时也使双电层电容值下降，其阻抗图及其等效电路如图7。
1000200030004000500060007000Z'Z ''1010Frequency (Hz)|Z |1010101010101010-30-20-100Frequency (Hz)t h e t aError Error %N/A N/A N/A N/A N/A N/A N/A N/AData File:Circuit Model File:E:\Sai_Demo\ZModels\Tutor3 R-CPE.mdl Mode: Run Simulation / Freq. Range (0.01 - 100000)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex图7. 具有一个时间常数的单容抗弧阻抗图 涂层下的金属电极阻抗图 涂装金属电极存在两个容性时间常数，一个时涂层本身的电容，另外一个是金属表面的双电层电容，阻抗图上具有双容抗弧，如图8所示。
050000100000150000Z'Z ''10101010101010101010101010101010Frequency (Hz)|Z |10101010101010101010Frequency (Hz)t h e taError %N/A N/A N/A N/A N/A N/A N/AData File:FitResultCircuit Model File:E:\Sai_Demo\ZModels\AppendixC Coated Metal.mdl Mode: Run Simulation / Freq. Range (0.0005 - 100000)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex Type of Weighting: Data-Modulus图8. 具有两个时间常数的涂层金属阻抗图等效电路中的Ccoat 为涂层本身的电容，Rcoat 为涂层电阻，Cdl 为涂层下的双电层电容,当溶液通过涂层渗透到金属表面时，还会有电化学反应发生，Rcorr 为电极反应的阻抗。
