如何阅读电路图
电工图纸怎么看懂的最快

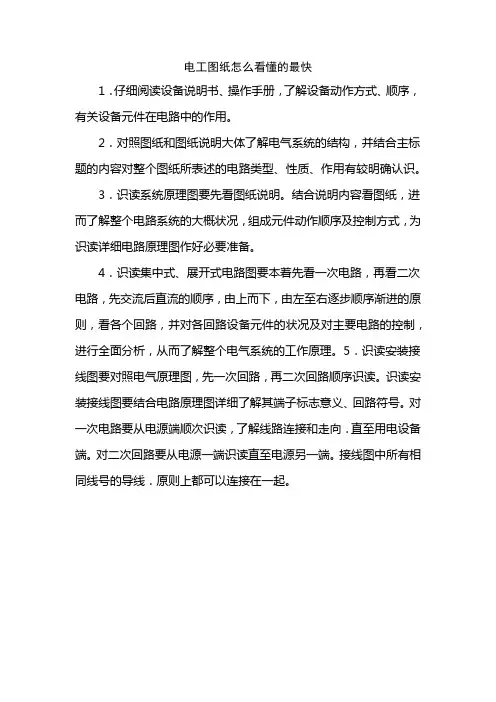

电工图纸怎么看懂的最快
1．仔细阅读设备说明书、操作手册，了解设备动作方式、顺序，有关设备元件在电路中的作用。
2．对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。
3．识读系统原理图要先看图纸说明。
结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。
4．识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。
5．识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。
识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。
对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。
对二次回路要从电源一端识读直至电源另一端。
接线图中所有相同线号的导线．原则上都可以连接在一起。
如何看懂原理图
如何看懂原理图首先，要看懂原理图，我们需要了解原理图的基本元素。
原理图通常由电路符号、连接线和标注组成。
电路符号代表了电子元件，比如电阻、电容、晶体管等，连接线表示元件之间的连接关系，标注则用来说明元件的数值、型号等信息。
掌握这些基本元素是理解原理图的第一步。
其次，要注意原理图的布局和结构。
通常情况下，原理图会按照电路的功能和结构进行布局，比如电源部分、信号处理部分、控制部分等。
在阅读原理图时，可以先从整体上把握电路的结构，然后逐步深入到各个部分的细节。
这样有助于更好地理解电路的功能和工作原理。
另外，理解电路符号和元件的作用也是看懂原理图的关键。
不同的电子元件有不同的符号表示，而且它们的作用和特性也各不相同。
因此，要想看懂原理图，就需要了解各种电子元件的符号和作用，比如了解电阻的符号和作用、了解电容的符号和作用等。
只有对这些基本元件有了充分的了解，才能够准确地理解原理图所表达的电路结构和功能。
此外，阅读原理图时还需要留意一些常见的电路结构和模块。
比如常见的放大电路、滤波电路、稳压电路等，它们都有一些常见的结构和特点，掌握了这些常见的电路结构和模块，就能够更快地理解原理图所表达的电路功能和特性。
最后，要多练习，多积累经验。
看懂原理图是一个需要不断练习和积累经验的过程，只有在实际操作中不断尝试和总结，才能够更好地理解和应用原理图。
可以多看一些实际的电路设计案例，多做一些电路仿真和实验，这样才能够更好地掌握原理图的阅读技巧和方法。
总的来说，要想看懂原理图，关键是掌握基本元素、了解电路结构、理解电子元件的作用和特性，留意常见的电路结构和模块，并且多练习、多积累经验。
希望本文所介绍的方法和技巧能够帮助初学者更好地理解和应用原理图，从而在电子电路设计中取得更好的成果。
第十二章识图能力训练 第一节识读电气图的基本方法与步骤
识图能力训练
(1)在绘制电路图时，各种电器元件都应使用国际或 国家统一规定的图形符号和文字符号。
(2)主电路部分采用粗线条画出，控制(辅助)电路部 分采用细线条画出。一般情况下，主电路画在左侧，控 制电路画在右侧。
(3)同一电器的各部分不画在一起，根据其作用原理 分散绘制时，为了便于识别，它们用同一文字符号标注。
识图能力训练
3. 看标题栏 图纸中标题栏也是重要的组成部分，它告诉你电 气图的名称及图号等有关内容，由此可对电气图的类 型、性质、作用等有明确认识，同时可大致了解电气 图的内容。 4. 看概略图(或框图) 看图纸说明后，就要看概略图，从而了解整个系 统或分系统的概况，即它们的基本组成、相互关系及 其主要特征，为进一步理解系统或分系统的工作方式、 原理打下基础。
识图能力训练
三、电气原理图识读举例 现以电动机单向启动控制电路为例(如图12.1所 示)，详细介绍电气原理图主电路、辅助电路的识 读方法。 电动机的控制是生产中最主要的电气控制方式 之一。电动机单向启动控制电路是其中应用最广泛、 也是最基本的线路，该线路能实现对电动机启动控 制、停止控制、远距离控制、频繁操作等，并具有 短路、过载、失压等保护。识图的方法与步骤如下：
识图能力训练
3．结合典型电路看图 典型电路就是常见的基本电路，如电动机正、 反转控制电路，顺序控制电路，行程控制电路，晶 体管整流电路，滤波电路，晶体管振荡及放大电路， 晶闸管触发电路等，不管多么复杂的电路，总能将 其分割成若干个典型电路，先搞清每个典型电路的 原理和作用，然后再将典型电路串联组合起来看， 就能大体把一个复杂电路看懂了。这实际上就是一 种从“整体到局部”、再从“局部到整体”的看图 方法。
识图能力训练
第二步，搞清用什么电气元器件控制用电器， 是开关还是启动器或是接触器、继电器。 在本电路中控制电动机的电气元器件是接触器：KM。 第三步，看主电路上还有什么电器，有何用途。 如电源开关、熔断器、热继电器等。 在本电路中还接有电源开关QF、热继电器FR。QF 控制主电路电源的接通和断开，FR对M起过载保护作 用。 第四步，看电源，了解电源电压等级。 本电路的电源是380V三相交流电。

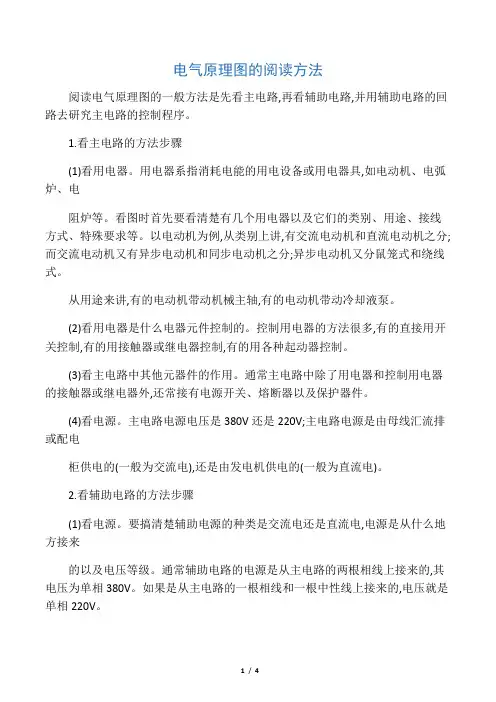

电气原理图的阅读方法
电气原理图的阅读方法阅读电气原理图的一般方法是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。
1.看主电路的方法步骤(1)看用电器。
用电器系指消耗电能的用电设备或用电器具,如电动机、电弧炉、电阻炉等。
看图时首先要看清楚有几个用电器以及它们的类别、用途、接线方式、特殊要求等。
以电动机为例,从类别上讲,有交流电动机和直流电动机之分;而交流电动机又有异步电动机和同步电动机之分;异步电动机又分鼠笼式和绕线式。
从用途来讲,有的电动机带动机械主轴,有的电动机带动冷却液泵。
(2)看用电器是什么电器元件控制的。
控制用电器的方法很多,有的直接用开关控制,有的用接触器或继电器控制,有的用各种起动器控制。
(3)看主电路中其他元器件的作用。
通常主电路中除了用电器和控制用电器的接触器或继电器外,还常接有电源开关、熔断器以及保护器件。
(4)看电源。
主电路电源电压是380V还是220V;主电路电源是由母线汇流排或配电柜供电的(一般为交流电),还是由发电机供电的(一般为直流电)。
2.看辅助电路的方法步骤(1)看电源。
要搞清楚辅助电源的种类是交流电还是直流电,电源是从什么地方接来的以及电压等级。
通常辅助电路的电源是从主电路的两根相线上接来的,其电压为单相380V。
如果是从主电路的一根相线和一根中性线上接来的,电压就是单相220V。
如果是从控制变压器上接来的,常用电压为127、36V等。
当辅助电电源为直流电时,其电压一般为24、12、6V等。
(2)看辅助电路是如何控制主电路的。
在电路图中,整个辅助电路可以看成是一个大回路,习惯上我们称为二次回路。
在这个大回路中又可分成几个具有独立性的小回路。
每个小回路控制一个用电器或用电器的一个动作。
当某个小回路形成闭合回路并有电流流过时,控制主电路的电器元件(如接触器或继电器)就得电动作,把用电器(如电动机)接入电源或从电源切除。
(3)研究电器元件之间的相互关系。
电路中一切电器元件,甚至又用B电器元件去控制C电器元件。
电气原理图怎么看
电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。
2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。
3. 遵循电气原理图中的箭头方向，确定电流的流动方向。
箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。
4. 识别原理图中的电气连接方式，如并联和串联。
并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。
5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。
确保注解或标签是独特的，不会与其他部分重复。
6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。
根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。
7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。
例如，电源的电压和电流如何控制电灯的亮度。
8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。
请注意，以上步骤可能需要一定的电气知识和经验。
如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。
怎样学会看电路图
怎樣學會看電路圖電路圖知識一、电子电路图的意义电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印板图等(一)原理图原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。
这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
(二)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。
(三)装配图它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。
识读汽车电路图的十大技巧
识读汽车电路图的十大技巧汽车电路图是每一辆汽车中不可或缺的，它是汽车电子系统工作所必需的指令、顺序和指南，通过汽车电路图，可以知道如何安装和更换汽车中的零部件，以及如何调整汽车电子系统中的各个零部件。
那么，如何才能更加准确和快速地识别汽车电路图呢？下面，就介绍一些更有效地识读汽车电路图的技巧。
首先，汽车电路图由多个部分组成，每一部分都有自己的功能。
因此，在读汽车电路图之前，应先分析汽车电路图，了解它的结构，以使更全面地了解汽车电路图。
其次，每一部分汽车电路图都有一定的标识，可以指示汽车电子系统中不同的零部件。
在读汽车电路图时，应特别注意相关的符号，理解各个符号的含义，以便更正确地进行识别。
再次，汽车电路图是按照线路进行组织的，每一条线路都有相应的编号，这样可以标识该线路的作用。
因此，在读汽车电路图时，应注意线路的编号，理解其含义，以便更加准确地识别汽车电路图。
第三，在读汽车电路图时，应尝试利用更快、更方便的记忆方式，例如可以将汽车电路图中的相关内容记录下来，以便更加方便和准确地读取识别汽车电路图。
第四，汽车电路图的图示也是非常重要的，它们可以清楚地描述汽车中各个零部件之间的关系。
因此，在阅读汽车电路图时，应认真观察图示，以便更加准确地了解汽车电路图的各个方面。
第五，汽车电路图中的电压和接线非常重要，在读汽车电路图时，应特别注意汽车电路图中使用的电压和接线。
第六，在读汽车电路图时，应根据汽车电路图设计的实际效果，进行理性分析，以正确理解汽车电路图的信息。
第七，汽车电路图涉及的零部件种类多样，它们之之间也可能存在相互影响的情况。
因此，在识别汽车电路图时，应尽可能多地了解不同零部件之间的关系，以便获取更准确的信息。
第八，汽车电路图在不同汽车中也可能有所不同，应根据自己实际需要，仔细了解汽车电路图，以便更精确地识别汽车电路图。
第九，在识别汽车电路图时，应先读清汽车电路图的说明文字，以便更好地理解汽车电路图的内容。
如何看懂电路图
如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。
对于初学者来说，理解和阅读电路图可能会有一定的困难。
然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。
本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。
一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。
一般来说，电路图由不同的元件符号和连线组成。
元件符号代表了不同的电子元件，例如电阻、电容、电感等。
而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。
二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。
1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。
通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。
通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。
2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。
从整体上看电路图，尝试找出电源、输入和输出等关键元件。
通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。
3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。
首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。
通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。
4. 理解连接关系阅读电路图时，了解连接关系很重要。
通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。
有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。
5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。
跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。
如何快速的读懂电路原理图
关键是要掌握其要点, 要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。
怎样快速地看懂电子产品的电路图呢？一、要学习并熟练掌握电子产品中常用的电子元、器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用与功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能与功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂、读透电路图是必不可少的。
二、为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂、读通较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念。
比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。
四、要看懂、读通某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
五、经常在电路图中寻找自己熟悉的元器件与单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件与单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能与工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图。
手把手教你如何看懂电气图
手把手教你如何看懂电气图一、看电气图的一般步骤1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和相关说明，如：图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容Z丰富、Z难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，对于汽车维修和故障排查具有非常重要的作用。
然而，对于大部分车主来说，汽车电路图却是一张晦涩难懂的图纸。
那么，如何正确地识读汽车电路图呢？接下来，我们将从几个方面来介绍汽车电路图的识读方法。
首先，了解汽车电路图的基本元素是非常重要的。
汽车电路图通常包括电源部分、负载部分、控制部分和接地部分。
电源部分包括电瓶、发电机等，负载部分包括灯光、电动机等，控制部分包括开关、继电器等，而接地部分则是整个电路的接地点。
通过了解这些基本元素，我们可以更好地理解汽车电路图的结构和布局。
其次，掌握汽车电路图的符号和线路是非常重要的。
汽车电路图中的符号和线路代表着不同的元件和连接关系。
比如，电源的符号通常是一个加号，负载的符号通常是一个灯泡或电动机的图案，而线路则代表着元件之间的连接关系。
通过熟悉这些符号和线路，我们可以更快地理解汽车电路图所代表的含义。
再次，理解汽车电路图的工作原理是非常重要的。
汽车电路图反映了汽车电气系统的工作原理和连接关系。
通过分析汽车电路图，我们可以了解到各个元件之间的工作原理和信号传输路径，从而更好地排查故障和进行维修。
最后，熟练运用多种工具辅助识读汽车电路图是非常重要的。
比如，使用万用表来检测电路的通断情况，使用示波器来观测电路的波形变化等。
这些工具可以帮助我们更准确地识读汽车电路图，并且更快地排查故障。
总之，识读汽车电路图并不是一件难事，只要我们掌握了基本元素、符号和线路，理解了工作原理，并且熟练运用各种工具，就可以轻松地识读汽车电路图，从而更好地进行汽车维修和故障排查。
希望本文的介绍对您有所帮助，谢谢阅读！。
如何识读电气图
如何识读电气图1拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）、要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）、按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
怎么看懂电路图有哪些技巧
怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。
下面是一些有助于您理解电路图的技巧。
1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。
2.电路图符号的学习：每个元件在电路图上都有对应的符号。
学习并熟悉这些符号是理解电路图的基础。
可以通过查看电子教材、参考书籍或网络资源来学习这些符号。
3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。
电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。
理解电路图的结构可以帮助您更好地理解电路系统。
4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。
了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。
5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。
理解电路的分析过程对于理解电路图非常重要。
一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。
6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。
例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。
通过了解这些定律，可以帮助您更好地分析电路图。
7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。
这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。
通过实践，可以加深对电路图的理解。
8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。
这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。
9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
教你快速看懂电子电路图
3.1识读共发射极 放大器
3.3识读三极管共 基极放大器
3.4识读多级放 大器
3.5识读差分放 大器
4.2全波整流电路
4.1半波整流电路
4.3单相桥式整流 电路
4.4倍压整流电 路
4.5滤波电路
5.2串联调整型稳 压电路
5.1稳压二极管稳 压电路
5.3三端集成稳压 电路
5.4五端集成稳 压器
5.5开关型稳压 电源
6.1认识晶闸管 6.2晶闸管触发电路
6.3单向晶闸管应用 电路
6.4双向晶闸管应用 电路
7.2集成运算放大 器的线性应用电路
7.1集成运算放大 器的基础知识
7.3集成运算放大 器的非线性应用电
路
7.4实用运算放 大器电路
7.5有源滤波器
8.1振荡电路的基本 原理
8.2变压器耦合振荡 器
目录分析
1.1教你识读电阻串、 并联电路
1.2电容器及其单元 电路
1.3电感器及其单元 电路
1.4二极管及其单元 电路
1.5三极管及其 单元电路
1.6直流电源及 其单元电路
2.1常用的电源 变换系统
2.2 AC-DC变 换电路
2.3 DC-AC变 换电路
2.4 DC-DC变 换电路
3.2识读三极管共 集电极放大器
8.3电感三点式振荡 器
8.4电容三点式振荡 器
8.5晶体振荡器
8.6 RC正弦波 振荡器
9.1双稳态电路
9.2单稳态电路
9.3无稳态电路
9.4集成555定 时器
10.1功率放大器基 础知识
10.2常用的功率放 大电路
10.3 OTL互补对称 功率放大器
10.4 OCL功率放大 器电路
《看电路图的好方法》课件
通过电路图，我们能够定位和修复电子设备中的故障。
3 学习和教学
电路图可以帮助我们学习电子原理和电路设计，也是电子工程教学中常用的工具。
常见的电路图符号
了解电路图中常见的符号和标记是理解和绘制电路图的基础。
电阻器
电阻器符号用于表示电路中的电 阻元件。
电容器
电容器符号用于表示电路中的电 容元件。
掌握一些解读电路图的技巧可以帮助我们更好地理解电子设备的工作原理。
阅读符号和标记
了解常见的电路图符号和标记，并能够快速识别它们。
理解电路结构
从电路图中分析电子设备的结构，确定各部分之间的连接关系。
注意电源和接地
重点关注电路图中的电源和接地线路，它们对电路的正常工作起着重要作用。
电路图的错误排查
发现和解决电路图中的错误是绘制和解读电路图的关键技能之一。
晶体管
晶体管符号用于表示电路中的放 大器和开关元件。
电路图的绘制方法
绘制电路图的方法可以帮助我们准确记录电路的结构和连接关系。
1
准备工作
收集电路所需的元件和工具。
2
按照顺序绘制
根据电路的组成部分，依次绘制电路图线路添加标注和注释，方便理解和解读。
电路图的解读技巧
逐步检查
• 仔细检查电路图中每个 元件的符号和连接。
• 确认每个元件和连接的 正确性。
使用工具
• 借助万用表等工具，对 电路图中每个元件和连 接进行测试。
• 根据测试结果，判断可 能存在的错误。
查找参考
• 参考电路图设计文档或 其他可靠资源，查找可 能存在的错误。
• 与其他工程师或同行交 流，寻求解决方案。
《看电路图的好方法》 PPT课件
怎样看电路图
看电路图最忌讳的是眉毛胡子一把抓。
因此最重要的是了解信号流程，即主信号的走向，或者说信号从哪里来去向是哪里。
如果是规范的原理图画法，它的信号走向时有规定的，一般来说原理图的左方是信号的入口，右方是信号的出口。
根据这个原理很容易了解到这张原理图的功能是什么。
然后再把原理图细分成若干部分，仔细了解每一单元的功能，你就会对整个功能有个大体了解。
当然首先你应对单元功能电路有比较多地了解。
由多张图纸组成整机电路图一般情况下都有图纸编号。
图纸编号的顺序就是整机的工作流程。
掌握这些原则是可以很清晰地看懂电路图的。
实际工作中如何利用电气图来分析、判断、排除电气故障的方法。
在船舶操作中经常会遇到某些电气线路、电气设备的故障, 如航行灯不亮、淡水泵不能自动控制、主机驾驶遥控失灵等, 有些故障小, 有些故障大, 但往往一些简单的故障, 由于没有及时排除造成了严重后果。
本文根据实际着重介绍如何通过船舶电气图来分析、判断电气故障, 进而排除故障。
1、船舶电气图的作用船舶自完工交付船东使用之时, 船厂必须向船上提供一系列的完工图, 其中包括电气完工图, 主要有电力系统图、电气设备布置图、电气设备原理图、电气设备接线图及各种计算书等。
不同的图纸有着不同的作用, 其中：电力系统图主要包括全船的一次电力系统及二次电力系统图。
它展示船舶电力系统一次二次网的分布关系, 即全船的电力系统的来龙去脉和各分配电板与各负载的联系。
电气设备布置图它展示全船电气设备的区域的电气布置位置。
如驾驶室的电气设备布置图, 桅杆电气设备布置图。
主要告诉用电负载安装在什么地方。
电气设备原理图, 也称电路图它展示各电气设备控制箱中各电气元件相互间在电路上的联系。
其用途是提供工作原理, 分析电路中各电器动作次序、工作特性, 是检查判断电路故障的依据。
如主配电板原理图, 空压机电气原理图等。
电气线路接线图它展示各电器相互位置及连接关系。
用于安装接线, 线路检查和故障排除等。
电气接线图怎么看-电气接线图识读方法和步骤
电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
看电气图的基本方法和步骤
看电气图的基本方法和步骤一看电气图的基本方法1结合电工、电子技术基础知识看图。
在实际生产的各个领域中，所有的电路如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等，都是建立在电工、电子技术理论基础之上的。
因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基础知识。
2结合电器元件的结构和工作原理看图。
在电路中有各种电气元件，如配电电路的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器以及各种集成电路等。
因此在看电器图时，首先了解这些电器元件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。
3结合典型的电路识图。
典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
不管多么复杂的电路，几乎都市有若干典型电路所组成。
因此，熟悉各种典型电路, 在看图是就迅速地分清主次环节，抓住主要矛盾，从而看懂较复杂的电路图。
4结合有关图纸说明看图凭借所学知识看图纸说明，有助与于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。
5结合电气图制图的要求看图电气图的绘制有一些基本规则和要求，这些归着和要求是为了加强图纸的规范性、通用性和示意性而提出的。
这些基本规则要求在本章第一、二节中已作详细介绍，可以利用这些制图的知识准确看图。
制图基本知识包括：⑴在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。
⑵主电路部分用粗线画出，控制部分电路以细线画出。
一般情况下主电路画在左侧，控制电路图画在右侧。
⑶同一电路的各部分不画在一起、根据起作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。
⑷对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以示区别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何阅读电路图
在维修过程中，能够看懂电路图可以帮助我们快速准确地判断故障点，既提高了工作效率，又减轻了工作强度。
希望本文可以帮助工程师从电路图中获得有效的信息。
1、电路图在手册中的位置
电路图一般放在维修手册的第七章，有的手册将部分电路图放在第九章。
某些机型的方框图是单独发行，如DC265（但在第2章RAP里可以找到相关代码的方框图）。
另外，维修手册的第七章通常还有线路板和插头的列表和位置，方便查找故障时能找到需要测量的线头。
维修手册的介绍里面（有的手册放在第七章的介绍里面）通常描述了机器的交流、直流电压的误差范围，可以在排查故障时参考。
如下图所示：
2、电路图的分类
维修手册中的电路图分为两类：线路图（Wire Net/Wiring Diagrams/Wirenet Drawing）和方框图（Block Schematic Diagram）
线路图描述了交流和直流电源的进线及分配输出的连线，方便我们查找机器的交流或直流电源方面的故障（如开机无显示或间歇跳电故障等）。
方框图是按照链的结构详细描述了机器的控制和信号传输的原理。
3、图例
测试点，可在此
测量需要检查的
电压值
表示信号的来
源，本例中的信
号是从链1.3过来
表示信号的去
向，本例中的信
号去到链6.1
表示信号线是相
连的（通常是斜
向的）
表示信号线是相
连的（通常是水
平或垂直方向
的）
表明信号线连接
到同一张图上的
特定区域。
左边
的两个例子中分
别是E3和E4区
域
表明信号线连接
到另一张图上的
特定区域。
左边
的两个例子中分
别是链8.5的A2
和链8.5的H4区
域
左图表示控制逻辑
（在BSD中，控制
逻辑是虚拟的，它可
以代表任何一块接收
传感器输入或控制电
机、离合器、电磁铁
动作的线路板）
左边两个图例表示地
线
左图表示＋5V直流
电连接到链1.2的J2
区域
左边两个图例表示图示
的部分安装了Tag1（做
了Tag1的改进）
左边两个图例表示图示
的部分没有安装Tag1
（没有做Tag1的改进）
B
A
C
左图表示可控硅，在C端用小
电流（0-5V）控制A与B（交
流）的通断，C端小于某一电
压（1～2V）时，A与B断开
左边两个图例表示保险丝。
上图为
电压或电流保险，当电压或电流超
过一定值时，保险熔断。
下图为过
热保险，当温度超过图中所示的值
时，保险熔断。
左边两个图例表示请参考注释1。
下图为测试电压时需要参考注释1
中的电压值。
下图是信号线上的说明的含义：
上图说明了当传感器检测到纸张时，2点的逻辑电压是L （0V ）。
而2-6点间的信号线上在H 时的电压是＋5V 。
这个传感器可以通过在DC330中输入[xx-xxx]来检测。
信号名称 信号状态
在信号有效的状态时的逻辑电压 当信号是H 时的电压值
上图是Tag标记在电流图中的示例。
红色线圈住的部分表示在没有安装Tag25的机器上存在；蓝色线圈住的部分表示在没有安装Tag49的机器上存在，而安装了Tag49 的机器用绿色线圈住的部分代替了蓝色线圈住的部分。
如果在维修机器时碰到有Tag标记的电路图，需要对照机器上的Tag 表，以确定对应的电路图。
同时请注意这个图中的注释1和注释2，这两个注释说明了在相关注释下面
的信号线上的信号名称、信号有效状态及信号在高电平时的电压值。
4、缩写
ACL=Alternating Current Live
ACN=Alternating Current Neutral
ADJ=Adjustment
BLK=Black
BLU=Blue
BRN=Brown
BSD=Block Schematic Diagram
GFP=Ground Fault Protector
GRN=Green
G/Y=Green and Yellow
GRY=Grey
MOT=Motor
NC=Normally Closed or Not Connected NO=Normally Open
ORN=Orange
RAP=Repair Analysis Procedure
REP=Repair Procedure
RTN=Return
SSR=Solid State Relay
VIO=Violet
YEL=Yellow
5、电路控制说明
例一，图1和图2是DC265/470的定影加热控制电路。
图1是安装了
Tag105的，图2是未安装Tag105的。
在此我们只讨论图1（图2用SSR代替Flicker板，原理上更简单）：
我们可以将此电路图分成三个部分：右边红色线圈住的部分是定影器组件，下边黄色线圈住的部分是交流电源的部分，上边蓝色线圈住的部分信号控制部分。
下面我们讨论交流电源是如何加到定影灯上的。
从图中可以看出，交流电通过Power On Relay、Flicker板和温度过热保险（Thermal Fuse）的控制加到定影灯上（电源开关和连接线不在我们的讨论范围之内）。
1）当IIOC板上的Power On Relay On（J4的第5脚）信号有效时（L），Power On Relay就应该吸合，将交流电加到Flicker板上。
但是实际上控制Power On Relay的回路（图1中绿色线所示的回路）中串联了一个温度过热保险（在图的右上角，通过J1的7和8脚连接到回路中），也就是说：如果这个温度过热保险熔断的话，Power On Relay就不可能吸合，也就不会有交流电加到Flicker板上。
2）通过Fuser AC Power Control信号（MSCAM板上的TH53）控制Flicker 板是否将交流电加到J49的1和3脚之上。
当TH53为0V时，交流电通过Flicker板加到J49的1和3脚之上，而TH53为5V时，Flicker板没有交流输出。
注：由于Fuser AC Power Control没有标明信号有效的状态，所以无法从本图中得知TH53的电压与Flicker板输出之间的关系，但这可以在现场简单测试出来。
另外，Fuser AC Power Control信号在加热时通常在0V-5V之间变动，导致定影灯忽明忽暗。
这时用万用表测量该信号时可以观察到测量值在不停的变化。
3）交流电在加到定影灯之前还要经过另一个温度过热保险（J49第1脚的右侧），当这个过热保险熔断时将断开加到定影灯上的交流电。
4）图中右上方的热敏电阻（Thermistor通过J1的9和10脚连接到MSCAM 板上）。
热敏电阻随温度的升高阻值不断下降，每种机型的热敏电阻的温度系数和阻值有所不同，冷却时的电阻通常是几百K，加热后的电阻通常从几十欧到一百多欧不等。
控制逻辑根据热敏电阻测量的温度控制TH53的输出，从而控制是否将交流电加到定影灯上。
图1，安装了Tag105
图2，未安装
Tag105
红线圈住的部分就相当于图1中的Flicker 板
例二，图1、2、3、4是DC706的电源开关部分控制原理图，图5是关于706开机过程的说明供大家参考。
在此我们讨论一下DC706的加电过程（在下面的讨论中我们认为漏电保护开关和接线全部接通，请参考图1中的注释3）：
1）当机器通电而主开关没有打开时，交流电源直接通到LVPS2上，LVPS2产生Plug In的＋5V供给SYS/IPS板和交流驱动板，同时还产生Plug In的＋12V供给交流驱动板。
（请参考图1、2、3中红色线圈住的区域）
2）当机器的主开关接通时，Plug In的＋12V通过K6将Power On Relay K1打开（图1中绿色实、虚线所示的通路），从而将交流电加到LVPS1上，LVPS1产生机器所需的直流电源。
（请参考图1、4中蓝色线圈住的区域）
3）主开关接通的同时，将SYS/IPS板上的J419的2脚与地线接通（图1中的棕色实、虚线所示的通路），将Main Power Switch Status Power On信号变为有效（L）。
SYS/IPS板根据该信号输出IOT Power On 有效信号（L）和IOT Power Delayed On有效信号（L）。
4）IOT Power On有效信号将K5导通，将Plug In的＋12V直接加到K1上，使K1保持接通。
IOT Power Delayed On有效信号50ms后将K6断开（请参考图5中的说明），从而将主开关电路与K1的连接断开。
（请参考图1中的黄色线所示的区域）
通过以上的过程，DC706完成了机器开机加电的过程。
图1
图2
图
3
图
4
图5。
