几种常见的电压电流转换电路

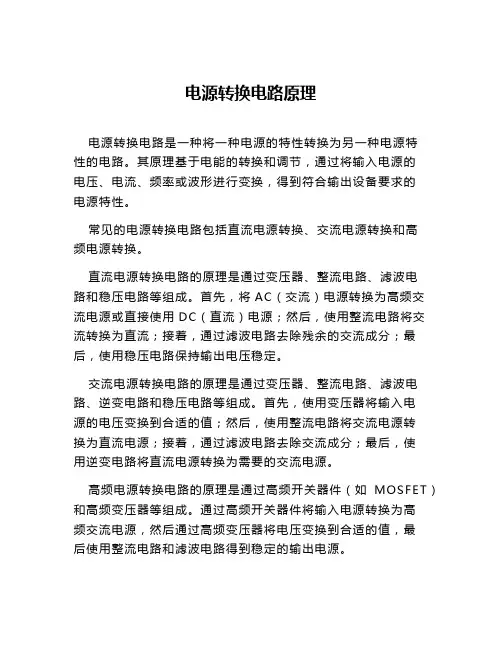

电源转换电路原理
电源转换电路原理
电源转换电路是一种将一种电源的特性转换为另一种电源特
性的电路。
其原理基于电能的转换和调节，通过将输入电源的
电压、电流、频率或波形进行变换，得到符合输出设备要求的
电源特性。
常见的电源转换电路包括直流电源转换、交流电源转换和高
频电源转换。
直流电源转换电路的原理是通过变压器、整流电路、滤波电
路和稳压电路等组成。
首先，将AC（交流）电源转换为高频交流电源或直接使用DC（直流）电源；然后，使用整流电路将交流转换为直流；接着，通过滤波电路去除残余的交流成分；最后，使用稳压电路保持输出电压稳定。
交流电源转换电路的原理是通过变压器、整流电路、滤波电路、逆变电路和稳压电路等组成。
首先，使用变压器将输入电
源的电压变换到合适的值；然后，使用整流电路将交流电源转
换为直流电源；接着，通过滤波电路去除交流成分；最后，使
用逆变电路将直流电源转换为需要的交流电源。
高频电源转换电路的原理是通过高频开关器件（如MOSFET）和高频变压器等组成。
通过高频开关器件将输入电源转换为高
频交流电源，然后通过高频变压器将电压变换到合适的值，最
后使用整流电路和滤波电路得到稳定的输出电源。
总之，电源转换电路的原理是通过变换、调节和滤波等操作，将输入电源的特性转换为符合输出设备要求的电源特性。
不同
类型的电源转换电路根据具体需求选择不同的原理和组成部分，以满足不同设备的电源需求。
【精品】电流电压转换电路
【精品】电流电压转换电路电流电压转换电路是用来实现电流和电压的转化的一种电路。
它可以利用电电感、电容、变压器、放大器或整流装置等元件实现电流和电压之间的高低转换。
电流电压转换电路在日常生活中极其常见，从电源变压器、充电器等小型电源装置到超级电容器都需要它。
其原理可以总结如下：电流电压转换电路利用了本征电感和本征电容来实现电流和电压之间的高低转换。
本征电感是一种线性电感，其中磁体的匝数与允许的瞬流之间存在一定的相关性，当一段电流流经电感，其允许的瞬流会经过一定的时间产生一个潜在的电势差，即电压。
因此，通过控制本征电感的匝数来控制电流与电压的转换比例。
本征电容既可以实现电流电压的转换，又可以实现电压电流的转换。
本征电容是一种静态元件，当电容内存在分布电荷时，则内存在一个潜在的电势差，从而将电压转换为电流。
反之，当电容内存在电流时，由于电容内部分布电荷，当电流稳定后电容内存在相同的电势差，从而实现电流电压的转换。
以上是基于本征元件实现电压和电流转换的原理，其实现还可以采用变压器来完成。
变压器是一个典型的变换电路，它通过变换主线圈的感应磁场来实现电流的转换，当输入的电流磁场强度变小时，变压器就会实现电流降压，而当输入电流磁场强度变大时，变压器就会实现电流升压。
但变压器本身也存在一些缺点，例如，效率低下、重量大、使用寿命短这些问题，所以使用变压器需要考虑这些因素。
此外，整流装置和放大器也是实现电流电压转换的重要元件。
整流装置可以将交流电转换为直流电，放大器可以实现信号的增大，从而转换电流、电压的大小。
但这两种方法的缺点也很明显：整流装置将交流电转换为直流电后，会损耗一定的能量；放大器本身可能会产生错误以及歪斜，影响信号正确性和完整性。
19种电压转换的电路设计方法
19种电压转换的电路设计方法1.原理变压器：这是最常见的电压转换方法。
通过调整输入和输出绕组的匝数比例来实现电压的转换。
输入和输出电压之间的比例由变压器的匝数比决定。
2.电容滤波器：通过将电容器连接到电源电路上，可以平滑电压曲线并降低噪声和纹波。
这种方法常用于将交流电转换为直流电。
3.整流器：整流器将交流电转换为直流电。
它使用二极管来将电流沿着一个方向传导，滤去反向的电流。
4.逆变器：逆变器将直流电转换为交流电。
它使用开关元件（通常是MOSFET或IGBT）来控制电流的流向，从而产生交流电。
5.降压变频器：降压变频器将输入电源的电压降低到所需的电压水平，并通过变频器将频率转换为所需的频率。
6.升压变频器：升压变频器将输入电源的电压提高到所需的电压水平，并通过变频器将频率转换为所需的频率。
7.升压降压变频器：这种变频器可以同时提高和降低输入电源的电压，并将频率转换为所需的频率。
8.变压斩波器：变压斩波器是一种组合使用变压器和斩波电路的电压转换方法。
它可以将输入电源的电压转换为相对较高或较低的电压，并通过斩波电路将电压转换为所需的波形。
9.交直流变频器：这种变频器可以将输入电源的交流电转换为直流电，并通过变频器将频率转换为所需的频率。
10. 静态功率因数校正器：静态功率因数校正器（Static Power Factor Corrector，SPFC）通过测量输入电源的功率因数，然后通过相应的电路来纠正功率因数。
11.高压直流输电（HVDC）系统：HVDC系统可以将交流电转换为直流电，并通过输电线路将电力传输到远距离。
在接收端，直流电再次转换为交流电。
12. 交变流转换器：交变流转换器（AC-AC Converter）可以将输入电源的电压和频率转换为所需的输出电压和频率。
13.PWM控制器：脉冲宽度调制（PWM）控制器可以通过切换一个开关来调整输出电平的占空比，从而实现电压的转换。
14. MPPT控制器：最大功率点跟踪（Maximum Power Point Tracking，MPPT）控制器可将光伏发电中太阳能电池板产生的直流电转换为所需的电压和电流水平。
电流电压转换电路的介绍
电流电压转换电路的介绍电流和电压是电路中最基本的两个物理量，它们之间可以互相转换。
在电路设计和实际应用中，需要对电流和电压进行转换以满足不同的要求。
本文将介绍一些常见的电流电压转换电路。
一、电压转电流电路电压转电流电路是指将电压信号转换成电流信号的电路。
常见的电压转电流电路有电压随机器、电阻性电压降模块等。
1、电压随机器电压随机器是将输入电压与随机振荡器相乘后输出电流信号的电路。
随机振荡器可以产生一系列的随机电流信号，将这些信号与输入电压相乘，输出的电流信号与输入电压成正比。
2、电阻性电压降模块电阻性电压降模块是利用电阻的欧姆定律，将输入电压分压到一定的值后产生输出电流信号。
该电路常用于光电传感器、压力传感器等传感器输出电压信号时，将其转换为电流信号以便于电路采集。
二、电流转电压电路电流转电压电路是指将电流信号转换成电压信号的电路。
常见的电流转电压电路有电流随机器、电阻性电压降模块等。
1、电流随机器电流随机器是将输入电流与随机振荡器相乘后输出电压信号的电路。
随机振荡器可以产生一系列的随机电压信号，将这些信号与输入电流相乘，输出的电压信号与输入电流成正比。
2、电阻性电流降模块电阻性电流降模块是利用电阻的欧姆定律，将输入电流经过一定的电阻降压后产生输出电压信号。
该电路常用于电流互感器、磁通传感器等传感器输出电流信号时，将其转换为电压信号以便于电路采集。
三、电流电压转换器电流电压转换器是一种通用的电路，既可以实现电压转电流，也可以实现电流转电压。
该电路主要由运放、电阻和电容等组成。
它的输入阻抗高，输出阻抗低，可以实现提高信号电平、阻抗转换和带宽匹配等功能。
常见的电流电压转换器有四端运放、电桥传感器等。
1、四端运放四端运放是一种高稳定性的放大器，它通常由四个输入端（红点）、两个电源端（黑点）、一个输出端（出处）组成。
输入端和输出端之间包含一个反馈环路，使其具有高增益。
该电路可以实现电流和电压之间的转换，并可以通过调节电容和电阻等参数来优化电路性能。
电压型和电流型逆变电路特点
电压型逆变电路和电流型逆变电路是两种常见的逆变电路类型，它们在不同的应用领域中具有各自的特点。
下面我将详细介绍这两种逆变电路的特点。
一、电压型逆变电路1. 工作原理：电压型逆变电路通过将直流电压转换为交流电压输出。
其基本原理是通过控制开关管的导通和断开，使电源电压经过滤波电容和变压器转换为所需的输出交流电压。
2. 特点：（1）输出电压稳定性高：电压型逆变电路通过反馈控制，实现对输出电压的精确调节，能够提供稳定的输出电压。
（2）负载适应性好：电压型逆变电路输出电压与负载电流无关，能够适应不同负载条件下的工作要求。
（3）输出电压范围广：电压型逆变电路可以实现从几伏到几千伏的宽范围输出电压。
（4）输出电流能力较弱：电压型逆变电路输出电流能力相对较弱，适用于对输出电流要求不高的应用场景。
（5）逆变效率较高：电压型逆变电路由于采用了高频开关技术和功率调制控制策略，能够实现较高的逆变效率。
3. 应用领域：电压型逆变电路广泛应用于电力电子变频器、太阳能发电系统、风力发电系统、UPS电源等领域，以及需要稳定交流电源的工业控制系统中。
二、电流型逆变电路1. 工作原理：电流型逆变电路通过将直流电流转换为交流电流输出。
其基本原理是通过控制开关管的导通和断开，使电源电流经过滤波电感和变压器转换为所需的输出交流电流。
2. 特点：（1）输出电流稳定性高：电流型逆变电路通过反馈控制，实现对输出电流的精确调节，能够提供稳定的输出电流。
（2）负载适应性好：电流型逆变电路输出电流与负载电压无关，能够适应不同负载条件下的工作要求。
（3）输出电流范围广：电流型逆变电路可以实现从几毫安到数千安的宽范围输出电流。
（4）输出电压能力较弱：电流型逆变电路输出电压能力相对较弱，适用于对输出电压要求不高的应用场景。
（5）逆变效率较高：电流型逆变电路由于采用了高频开关技术和功率调制控制策略，能够实现较高的逆变效率。
3. 应用领域：电流型逆变电路广泛应用于电力电子变频器、电动汽车充电桩、工业焊接设备、电源适配器等领域，以及需要稳定交流电流的工业控制系统中。
20种常见基本电路
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：1二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。
伏安特性曲线;理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。
恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5 V2桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL 是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。
3计算:Vo,Io,二极管反向电压Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2二.电源滤波器1、电源滤波的过程分析：波形形成过程：1电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的电容器。
由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。
波形形成过程：输出端接负载RL时，当电源供电时，向负载提供电流的同时也向电容C充电，充电时间常数为τ充=（Ri∥RLC）≈RiC,一般Ri〈〈RL,忽略Ri 压降的影响，电容上电压将随u 2迅速上升，当ωt=ωt1时，有u 2=u 0,此后u 2低于u 0，所有二极管截止，这时电容C通过RL放电，放电时间常数为RLC，放电时间慢，u 0变化平缓。
当ωt=ωt2时，u 2=u 0, ωt2后u 2又变化到比u 0大，又开始充电过程，u 0迅速上升。
ωt=ωt3时有u 2=u 0，ωt3后，电容通过RL放电。
如此反复，周期性充放电。
由于电容C的储能作用，RL上的电压波动大大减小了。
整流、滤波、稳流、稳压电路工作原理;
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。
这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。
在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。
对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
几种常见的电压电流转换电路
由运放组成的V-I、I-V转换电路1、0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器，A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压V1，V1控制运放A2的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时，可实现0－5V/0－10mA 的V/I转换，如果所选用器件的性能参数比较稳定，故运放A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
电流电压转换电路原理
电流电压转换电路原理电流电压转换电路是电子电路中常见的一种电路，它可以将电流和电压进行相互转换。
在实际应用中，我们经常会遇到需要将电流转换为电压或者将电压转换为电流的情况，这时就需要用到电流电压转换电路。
本文将介绍电流电压转换电路的原理及其应用。
电流电压转换电路的原理主要基于欧姆定律和基尔霍夫定律。
欧姆定律指出电流与电压成正比，而基尔霍夫定律则描述了电路中电流的分布和电压的分布。
基于这两个定律，我们可以设计出各种不同类型的电流电压转换电路。
一种常见的电流电压转换电路是电阻器。
电阻器可以将电流转换为电压，其原理是根据欧姆定律，当电流通过电阻器时会产生电压降。
通过选择合适的电阻值，我们可以将电流转换为我们需要的电压信号。
这种电流电压转换电路常用于传感器信号的处理中。
另一种常见的电流电压转换电路是运算放大器。
运算放大器是一种集成电路，它可以实现各种不同的电流电压转换功能。
通过设计合适的反馈电路，运算放大器可以将电流转换为电压，也可以将电压转换为电流。
运算放大器在信号处理、控制系统等领域有着广泛的应用。
除了电阻器和运算放大器，还有许多其他类型的电流电压转换电路，如电流源、电压源、电流传感器、电压传感器等。
这些电路在不同的应用场景中发挥着重要作用，为电子系统提供了灵活的信号处理和转换功能。
总的来说，电流电压转换电路是电子电路中非常重要的一部分，它可以实现电流和电压之间的相互转换，为电子系统的设计和应用提供了便利。
通过合理设计和选择合适的电路元件，我们可以实现各种不同类型的电流电压转换功能，满足不同应用场景的需求。
在实际应用中，我们需要根据具体的需求选择合适的电流电压转换电路，并进行合理的设计和调试。
只有深入理解电流电压转换电路的原理，我们才能更好地应用它，实现电子系统的功能和性能要求。
综上所述，电流电压转换电路是电子电路中的重要组成部分，它基于欧姆定律和基尔霍夫定律，实现了电流和电压之间的相互转换。
在实际应用中，我们需要根据具体的需求选择合适的电路，并进行合理的设计和调试，以实现电子系统的功能和性能要求。
4-20毫安电流转1-5V电压转换电路 有源伺服电源
4-20毫安电流转1-5V电压转换电路最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA 输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
电压电流转换电路
电压电流转换电路1. 简介电压与电流是电路中最基本的物理量。
在不同的应用场景中，有时需要将电压转换为电流或将电流转换为电压。
这就需要使用电压电流转换电路。
电压电流转换电路是一种能够实现电压和电流之间相互转换的电路。
它通常由几个主要组成部分组成，包括信号源、传感器、放大器和负载。
本文将会介绍电压电流转换电路的原理、常见的应用场景以及一些设计注意事项。
2. 原理电压和电流之间的转换可以通过使用不同类型的电路来实现。
下面是几种常见的电压电流转换电路原理。
2.1 电压到电流的转换2.1.1 电阻电流转换器电阻电流转换器是一种简单而常见的电压到电流转换电路。
它通过将电阻连接到电路中，将电压转换为电流。
根据欧姆定律，电流可以通过电压和电阻之间的关系进行计算。
2.1.2 电压-电流转换放大器电压-电流转换放大器是一种更高级的电压到电流转换电路。
它使用放大器将输入电压放大并转换为输出电流。
这种电路通常需要使用外部电源来提供操作电压。
2.2 电流到电压的转换2.2.1 电流-电压转换放大器电流-电压转换放大器是一种常见的电流到电压转换电路。
它使用放大器将输入电流放大并转换为输出电压。
这种电路通常需要使用外部电源来提供操作电压。
2.2.2 集成电流到电压转换器集成电流到电压转换器是一种功能强大的电流到电压转换电路。
它可以将输入电流转换为相应的输出电压。
这种电路通常由多个晶体管、电阻和电容器组成。
3. 应用场景电压电流转换电路在各种电子设备和系统中都有广泛的应用。
下面是一些常见的应用场景：3.1 电压传感器电压传感器常用于测量电路中的电压变化。
通过使用电压电流转换电路，可以将电压信号转换为相应的电流信号，以便进行测量和控制。
3.2 电流源电流源可以通过电压电流转换电路生成稳定的电流信号。
这在一些特殊应用中非常有用，例如测试电子元件的性能或进行电路仿真。
3.3 电流检测电流检测是一种常见的应用场景，特别是在电力系统中。
几个常用的电压电流转换电路
I/V转换电路设计1、在实际应用中，对于不存在共模干扰的电流输入信号，可以直接利用一个精密的线绕电阻，实现电流/电压的变换，若精密电阻R1＋Rw＝500Ω,可实现0-10mA/0-5V的I/V变换，若精密电阻R1＋Rw＝250Ω,可实现4-20mA/1-5V的I/V变换。
图中R,C组成低通滤波器，抑制高频干扰，Rw用于调整输出的电压范围，电流输入端加一稳压二极管。
电路图如下所示：输出电压为：Vo=Ii∗（R1+Rw）（Rw可以调节输出电压范围）缺点是：输出电压随负载的变化而变化，使得输入电流与输出电压之间没有固定的比例关系。
优点是：电路简单，适用于负载变化不大的场合，2、由运算放大器组成的I/V转换电路原理：先将输入电流经过一个电阻（高精度、热稳定性好）使其产生一个电压，在将电压经过一个电压跟随器（或放大器），将输入、输出隔离开来，使其负载不能影响电流在电阻上产生的电压。
然后经一个电压跟随器（或放大器）输出。
C1滤除高频干扰，应为pf级电容。
电路图如下所示：输出电压为：Vo=Ii∗R4∗(1+(R3+Rw)R1)注释：通过调节Rw可以调节放大倍数。
优点：负载不影响转换关系，但输入电压受提供芯片电压的影响即有输出电压上限值。
要求：电流输入信号Ii是从运算放大器A1的同相输入端输入的，因此要求选用具有较高共模抑制比的运算放大器，例如，OP-07、OP-27等。
R4为高精度、热稳定性较好的电阻。
V/I转换电路设计原理：1、V I 变换电路的基本原理：最简单的VI变换电路就是一只电阻，根据欧姆定律：Io=UiR，如果保证电阻不变，输出电流与输入电压成正比。
但是，我们很快发现这样的电路无法实用，一方面接入负载后，由于不可避免负载电阻的存在，式中的R发生了变化，输出电流也发生了变化；另一方面，需要输入信号提供相应的电流，在某些场合无法满足这种需要。
1 、基于运算放大器的基本VI变换电路为了保证负载电阻不影响电压/电流的变换关系,需要对电路进行调整,如图1是基于运算放大器的基本VI变换电路。
电路中的电压变换与电流变换
电路中的电压变换与电流变换电路是电子设备中最基本的组成部分，它负责完成能量转换和信号处理等功能。
在电路的工作过程中，电压和电流的变换是必不可少的。
本文将探讨电路中的电压变换与电流变换的原理与应用。
一、电压变换电压变换是指通过电路中的元件，将输入电压转换为不同的输出电压。
最常见的电压变换方式是使用变压器。
变压器由一个磁性材料制成的线圈组成，通过绕制不同匝数的线圈，可以调整输入电压与输出电压之间的比例。
变压器工作的原理是基于电磁感应的现象。
当输入线圈中有交流电流流过时，会产生变化的磁场。
这个磁场会穿过变压器的磁性材料，进而感应出输出线圈中的电流。
根据变压器的线圈匝数比例，输入电压与输出电压之间的关系可以调整。
除了变压器，电路中还有其他的电压变换元件，如电容和电感。
电容可以储存电荷，当电容所接收的电流变化时，所储存的电荷也相应变化，进而导致输出电压的变化。
电感则是通过磁场的变化产生电流，进而变换电压。
在实际应用中，电压变换被广泛应用于电源适配器、变频器等电子设备中。
这些设备需要将输入电压转换成符合设备要求的输出电压，以满足设备的正常工作。
二、电流变换电流变换是指通过电路中的元件，将输入电流转换为不同的输出电流。
常见的电流变换方式包括电阻和电感。
电阻是一种电路元件，通过它可以实现电流的变换。
根据欧姆定律，电流与电压和电阻之间的关系是线性的。
通过选择不同的电阻值，可以实现电流的增大或减小，从而达到电流变换的目的。
电感则是通过磁场的变化产生电流，进而变换电压。
当电感接收到变化的电流时，它会在电路中产生一个反向的电动势，这就是自感电动势。
自感电动势可以显著减小电流的变化速率，进而使电流变换得更加平稳。
电流变换在直流电源和交流电源的转换、电路的功率控制等方面都有重要应用。
例如，在调压器中使用了电流变换技术，以实现对电压的调整。
在变频器中，电流变换可以将直流电流转换为交流电流，从而实现交流电机的变频调速。
总结：电路中的电压变换与电流变换是电子设备工作过程中不可或缺的部分。
npn三极管电压转换电路
npn三极管电压转换电路
NPN三极管电压转换电路是一种常见的电子电路，它可以将输入电压转换为不同的输出电压。
NPN三极管是一种双极型晶体管，通常用于放大或开关电路中。
在电压转换电路中，NPN三极管通常用作放大器或开关。
在一个典型的NPN三极管电压转换电路中，输入电压被施加到基极，而输出电压则从集电极获取。
当输入电压施加到基极时，它控制了集电极和发射极之间的电流，从而产生了输出电压。
通过适当选择电阻和电容，可以设计出不同类型的电压转换电路，例如放大器、比较器、振荡器等。
NPN三极管电压转换电路可以用于许多应用，包括信号放大、电压调节、波形整形等。
在放大器中，NPN三极管可以放大输入信号，并产生一个放大后的输出信号。
在开关电路中，NPN三极管可以用作开关，控制电路的通断。
需要注意的是，设计NPN三极管电压转换电路时需要考虑电路的稳定性、线性度、频率响应等因素。
此外，还需要注意电路中的功耗、热稳定性等问题，以确保电路的可靠性和稳定性。
总之，NPN三极管电压转换电路是一种常见且有用的电子电路，可以应用于许多不同的领域。
通过合理的设计和选择元器件，可以
实现各种不同类型的电压转换功能。
直流5v变3v简单的方法
直流5v变3v简单的方法
直流5V变3V是一种常见的电压转换需求，可以通过以下几种简单的方法实现。
1. 电阻分压法：使用两个合适的电阻构成一个分压电路，将5V的电压分压为
3V。
根据电阻的阻值比例关系，可以选择合适的电阻值使得输出电压为3V。
这种方法简单易行，但需要注意电阻的功率承受能力和稳定性。
2. 线性稳压器：线性稳压器是一种常见的电压转换器，能够将输入电压稳定为输出电压。
选择合适的线性稳压器芯片，设置输出电压为3V，将5V输入接入稳压器的输入端，即可获得3V的输出。
线性稳压器的优点是成本低，但效率较低。
3. 降压模块：降压模块是一种高效的电压转换方法，广泛应用于电子设备中。
通过选择合适的降压模块，将输入电压5V降压为3V。
降压模块有许多不同的类型，如开关型降压模块、线性型降压模块等，可以根据具体需求选择合适的模块。
以上方法都可以实现直流5V变3V的转换，选择哪种方法取决于实际应用需求。
需要注意的是，转换过程中会有一定的能量损耗，因此要根据实际电流需求和效率要求选择合适的转换方法。
同时，还要考虑输入电源的稳定性和负载能力，确保输出的3V电压稳定可靠。
电流转电压的实现方法
放大，对电阻和运放的精度要求较高。 三极管方法 三极管同样具有放大能力，但应用上多采用运放。电路如图 下面以实际的例子叙述整个实现过程。 尝试将一个 0~5A 信号转换为 0~5V 信号。最简单的是加一个 1 欧的 电阻，但这样发热功率过大，所以需要采用电流互感器将原先的电流变小。
电流转电压的实现方法
介绍几种 I/V 变换的实现方法: 分压器方法 利用如图 1 分压电路，将电流通入电阻。在电阻上采样出电压信号。 其中，可以使用电位器调节输出电压的大小。这种方法最简单，但需要考虑 功率和放大倍数的选择问题。 霍尔传感器方法
使用霍尔效应，在元件两端通过电流 I，并在元件垂直方向上施加磁 感应强度 B 的磁场，即会输出电压。由下面的公式获得线性关系。 其中，RH 为霍尔常数，I 为输入电流，B 为磁感应强度，d 为霍尔元 件厚度。 这种方法多用于对电流的测量，虽然也可以实现转换，但是精度有 限。 积分电路方法 电压可以看作是电流的积分，利用如图电路有：
为保证精度，选取运放时Байду номын сангаас量找输入阻抗大的。该电路常用于 PID 调节，积分电路成熟且放大倍数和精度较好。但要注意这种电路输出电压和 输入电流的相位是相反的。
运放直接搭接的方法(跨阻放大器) 充分利用运放虚短和虚断的概念，将电流转换为电压信号，如图电路 电流通过电阻，在电阻上产生压降，建立起电压和电流的关系为 这种方法避免了运放输入失调电压和输入偏置电流和失调电流影响带 来的积分误差。也避免了电容的漏电流带来的误差。但未获得稳定的高精度
按照一般互感器指标是输入 0~10A 信号，变比为 200：1，即 0~5A 的信号变 为 0~25mA。下面采用运放直接搭接的方法实现转换。考虑到相位的问题， 对电路作了改进。利用 50 欧电阻在正端产生的电压与负端相等的条件，并利 用运放的放大功能，实现最终要求的。如图。另外，用集成运放 OP27 为的 是得到更高的运算精度;50 欧的电阻是前端互感器带负载要求。
电流转电压原理
电流转电压原理
电流转电压原理，也称为电流-电压转换，是指将电流信号转
换为电压信号的过程。
在电路中，电流和电压是常见的信号传输方式。
然而，有时候我们需要将电流信号转换为电压信号，以便更好地测量、分析和处理电流的变化情况。
常见的电流-电压转换方法包括使用电阻、电感和电容等元件。
下面将分别介绍它们的原理和应用。
1. 电阻转换：电阻是一种被动元件，其特性为电阻值固定，当通过电阻的电流变化时，根据欧姆定律，电压也会相应改变。
因此，我们可以利用电阻将电流转换为电压。
常见的应用是使用电流表（或称为安培表）与电阻串联，通过测量两端的电压来得到电流的数值。
2. 电感转换：电感是一种具有自感性的元件，当通过电感的电流变化时，其自感作用会引起电压的变化。
因此，我们可以利用电感将电流转换为电压。
常见的应用是在交流电路中使用变压器，通过变压器的感抗特性来实现电流-电压的转换。
3. 电容转换：电容是一种具有电容性的元件，当电容器两极线路上的电流变化时，电容器的电压也会相应变化。
因此，我们可以利用电容将电流转换为电压。
常见的应用是使用电容与电阻串联，通过测量电容充放电的电压变化来得到电流的数值。
总之，电流转电压原理是通过适当选用电路元件，将电流信号转换为电压信号的过程。
不同的转换方法适用于不同的应用场
景，选择合适的转换方法有助于更准确地测量和处理电流的变化。
buck电路等效电路
buck电路等效电路Buck电路是一种常见的直流-直流降压转换电路，用于将高电压转换为低电压。
它被广泛应用于各种电子设备中，如手机充电器、电源适配器等。
本文将介绍Buck电路的等效电路，以及它的工作原理和应用。
我们来了解一下Buck电路的基本结构。
Buck电路由一个开关管、一个电感、一个二极管和一个负载组成。
其中，开关管可以是MOSFET或BJT，电感用于储存能量，二极管用于控制电流流向，负载则是我们需要供电的设备。
Buck电路的工作原理是通过控制开关管的导通和截止来实现电压降低。
当开关管导通时，电感储存能量，负载得到电源供电；当开关管截止时，电感释放能量，通过二极管将能量传递给负载。
通过不断重复这个过程，可以实现稳定的降压输出。
为了更好地理解Buck电路的工作原理，我们可以使用等效电路来简化分析。
Buck电路的等效电路由一个电源、一个开关、一个电感、一个二极管和一个负载组成。
电源代表输入电压，开关代表开关管的导通和截止，电感代表储存能量，二极管代表控制电流流向，负载代表需要供电的设备。
在等效电路中，我们可以分析各个元件之间的电压和电流关系。
当开关导通时，电源的电压通过电感传递给负载，同时电感储存能量；当开关截止时，电感释放能量，通过二极管将能量传递给负载。
通过控制开关的导通时间和截止时间，可以调节输出电压的大小。
Buck电路的等效电路分析可以帮助我们更好地理解其工作原理和性能特点。
在实际应用中，我们可以通过调节开关的导通和截止时间来实现对输出电压的调节。
此外，还可以通过增加电感和电容的数值来改善输出电压的稳定性和纹波情况。
除了基本的Buck电路，还有一些改进和衍生的版本。
例如，增加反馈控制系统可以实现更精确的电压调节；使用多级Buck电路可以实现更大范围的电压转换。
这些改进和衍生版本的Buck电路在不同的应用场景中发挥着重要的作用。
Buck电路是一种常见的直流-直流降压转换电路，用于将高电压转换为低电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由运放组成的V-I、I-V转换电路
1、0－5V/0－10mA的V/I变换电路
图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器，A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压V1，V1控制运放A2的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时，可实现0－5V/0－10mA 的V/I转换，如果所选用器件的性能参数比较稳定，故运放A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、0－10V/0－10mA的V/I变换电路
图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：
若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
3、1－5V/4－20mA的V/I变换电路
在图3中．输入电压Vi是叠加在基准电压VB(VB=10V)上，从运放A1的反向输入VN 端输入的，晶体管T1、T2组成复合管，作为射极跟踪器，起到降低T1基极电流的作用(即
忽略反馈电流I2)，使得IL≈I1，而运放A1满足VN≈Vp，如果电路图中R1＝R2＝R，R4＝R5＝kR，则有如下表达式：
由式①②③可推出：
若Rf＝62.5Ω,k=0.25,Vi=1－5V，则I1＝4－20mA，而实际变换电流IL比I1小，相差I2(IL=I1-I2)，I2是一个随输入电压Vi变化的变量，输入电压最小时(Vi=1V),误差最大，在实际应用中，为了使误差降到最小，一般R1，R2，Rf的阻值分别选取40.25kΩ,40kΩ,62.5Ω。
4、0－10mA/0－5V的I/V变换电路
在实际应用中，对于不存在共模干扰的电流输入信号，可以直接利用一个精密的线绕电阻，实现电流/电压的变换，如图4，若精密电阻R1＋Rw＝500Ω,可实现0-10mA/0-5V的I/V变换，若精密电阻R1＋Rw＝250Ω,可实现4-20mA/1-5V的I/V变换。
图中R,C组成低通滤波器，抑制高频干扰，Rw用于调整输出的电压范围，电流输入端加一稳压二极管。
对于存在共模干扰的电流输入信号，可采用隔离变压器耦合方式，实现0-10mA/0-5V 的I/V变换，一般变压器输出端的负载能力较低，在实际应用中还应在输出端接一个电压跟随器作为缓冲器，以提高驱动能力。
5、由运放组成的0－10mA/0－5V的I/V变换电路
在图5中，运放A1的放大倍数为A＝(R1+Rf)/R1,若R1＝100kΩ，Rf＝150kΩ，则A ＝2.5；若R4＝200Ω，对于0－10mA的电流输入信号，将在R4上产生0－2V的电压信号，由A＝2.5可知，0－10mA的输入电流对应0－5V的输出电压信号。
图中电流输入信号Ii是从运放A1的同相输入端输入的，因此要求选用具有较高共模抑制比的运算放大器，例如，OP-07、OP-27等。
6、 4－20mA/0－5V的I/V变换电路
经对图6电路分析，可知流过反馈电阻Rf的电流为(Vo-VN)/Rf与VN/R1＋(VN-Vf)/R5相等，由此，可推出输出电压Vo的表达式：
Vo=(1+Rf/R1+Rf/R5)×VN-(R4/R5)×Vf。
由于VN≈Vp＝Ii×R4，上式中的VN即可用Ii×R4替换，若R4＝200Ω，R1＝18kΩ，Rf＝7.14kΩ，R5＝43kΩ，并调整Vf≈7.53V，输出电压Vo的表达式可写成如下的形式:
当输入4－20mA电流信号时，对应输出0－5V的电压信号。
