通信铁塔基础知识

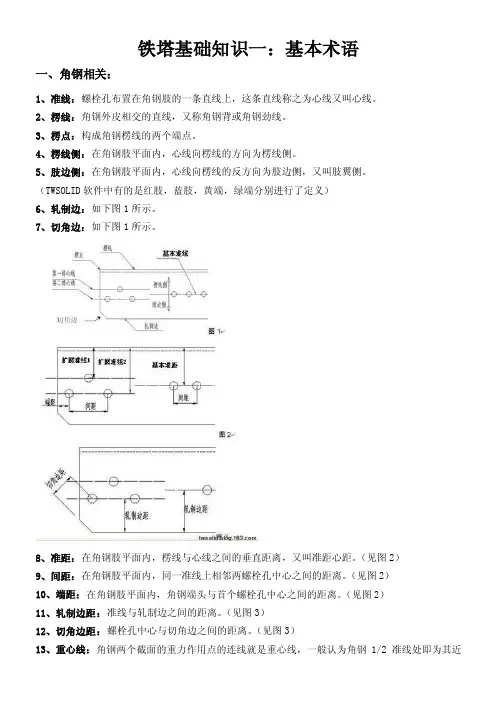

铁塔基础知识一：基本术语

铁塔基础知识一：基本术语一、角钢相关：1、准线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫心线。

2、楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。

3、楞点：构成角钢楞线的两个端点。

4、楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。

5、肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。

（TWSOLID软件中有的是红肢，蓝肢，黄端，绿端分别进行了定义）6、轧制边：如下图1所示。

7、切角边：如下图1所示。

8、准距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距心距。

（见图2）9、间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。

（见图2）10、端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。

（见图2）11、轧制边距：准线与轧制边之间的距离。

（见图3）12、切角边距：螺栓孔中心与切角边之间的距离。

（见图3）13、重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。

14、切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。

15、切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。

16、制弯：把角钢或板进行弯曲处理的工艺。

分冷曲和热曲，热曲又称之为火曲。

17、压扁：把角钢某处两肢压在一起的工艺。

18、开角：使角钢两肢夹角大于90度的工艺，又叫开肢。

19、合角：使角钢两肢夹角小于90度的工艺，又叫合肢。

20、铲背：去除角钢外楞直角的工艺，又叫铲棱。

21、清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。

22、正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为25mm）。

23、负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。

(完整版)新版铁塔基础知识

第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。

现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。

2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。

3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。

4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。

塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。

5. 档距两杆塔之间的距离称为两杆塔的档距。

第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。

在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。

这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。

平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。

直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。

直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。

典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。

1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。

通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

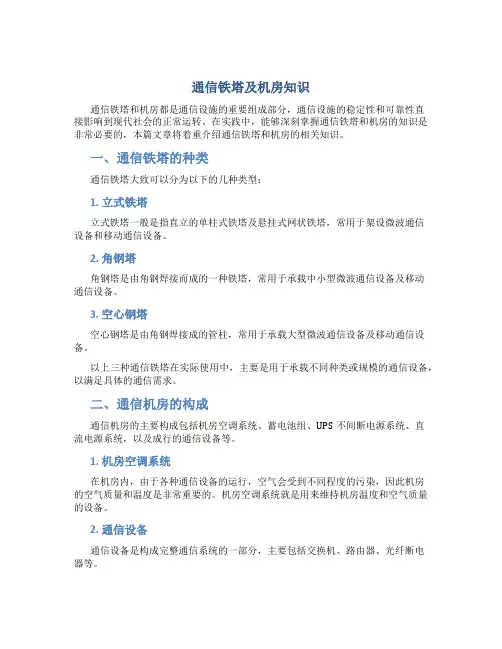

通信铁塔及机房知识

通信铁塔及机房知识通信铁塔和机房都是通信设施的重要组成部分，通信设施的稳定性和可靠性直接影响到现代社会的正常运转。

在实践中，能够深刻掌握通信铁塔和机房的知识是非常必要的，本篇文章将着重介绍通信铁塔和机房的相关知识。

一、通信铁塔的种类通信铁塔大致可以分为以下的几种类型：1. 立式铁塔立式铁塔一般是指直立的单柱式铁塔及悬挂式网状铁塔，常用于架设微波通信设备和移动通信设备。

2. 角钢塔角钢塔是由角钢焊接而成的一种铁塔，常用于承载中小型微波通信设备及移动通信设备。

3. 空心钢塔空心钢塔是由角钢焊接成的管柱，常用于承载大型微波通信设备及移动通信设备。

以上三种通信铁塔在实际使用中，主要是用于承载不同种类或规模的通信设备，以满足具体的通信需求。

二、通信机房的构成通信机房的主要构成包括机房空调系统、蓄电池组、UPS不间断电源系统、直流电源系统，以及成行的通信设备等。

1. 机房空调系统在机房内，由于各种通信设备的运行，空气会受到不同程度的污染，因此机房的空气质量和温度是非常重要的。

机房空调系统就是用来维持机房温度和空气质量的设备。

2. 通信设备通信设备是构成完整通信系统的一部分，主要包括交换机、路由器、光纤断电器等。

3. 蓄电池组蓄电池组主要用于保障通信设施在停电情况下的正常运转，是保障通信系统的重要设施。

4. UPS不间断电源系统UPS不间断电源系统主要是用于装载蓄电池组的直流电，将其转换为与市电相同的交流电输出为通信设备工作电源。

5. 直流电源系统直流电源系统就是将蓄电池组的直流电转化为稳定的直流电，为通信设备提供工作电源。

三、通信铁塔和机房的施工流程通信铁塔和机房的施工流程分为以下四个步骤：1. 布局设计布局设计是整个施工过程中最重要的一步，它能够影响到整个通信铁塔和机房的运行，必须要重视。

在布局设计过程中，应该根据实际情况，尽可能的减少电波阻断，减少线缆的长度，保证信号的稳定性和实时性。

2. 基础施工在布局设计完成后，需要根据设计图纸进行基础施工，以保证通信铁塔和机房的基础设施能够满足实际要求。

通信铁塔及机房知识

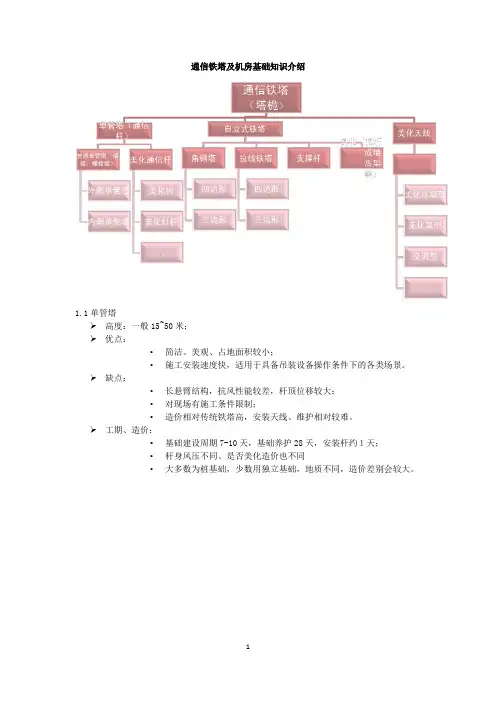

通信铁塔及机房基础知识介绍1.1单管塔➢高度：一般15~50米；➢优点：•简洁、美观、占地面积较小；•施工安装速度快，适用于具备吊装设备操作条件下的各类场景。

➢缺点：•长悬臂结构，抗风性能较差，杆顶位移较大；•对现场有施工条件限制；•造价相对传统铁塔高，安装天线、维护相对较难。

➢工期、造价：•基础建设周期7-10天，基础养护28天，安装杆约１天；•杆身风压不同、是否美化造价也不同•大多数为桩基础，少数用独立基础，地质不同，造价差别会较大。

外爬插接地面单管塔内爬法兰螺接地面单管塔1.2.美化单管塔（景观塔）美化塔造型多样，可根据具体基站环境设计外观造型，能够很好的融入到基站环境中去，便于谈站。

风帆型双轮型棷树型松树型1.3.自立铁塔-四边形角钢塔适用于山区、乡村等对塔体美观要求不高的场景➢高度：各种高度均适用➢优点：•传统铁塔形式，使用广泛，质量容易保证，安全度高•加工、安装、使用及维护方便•建设成本低•可以建造在机房顶，节约用地及节省基础造价，尤其在山顶等场地不大时较适合。

➢缺点：•体量较大、外观不美观；•施工周期相对较长➢工期、造价：•基础建设周期7-10天，基础养护二十多天，安装铁塔约5~8天；•桩基础或独立基础，地质不同，造价差别会较大。

适用于风压不高的山区、乡村等对塔体美观要求不高的场景。

高度：各种高度均适用优点：•与四角铁塔相似，质量容易保证，安全度高；•加工、安装、使用及维护方便；•建设成本低。

缺点：•整体结构抗扭较差,不适合高风压地区。

•无法做在机房顶，占地大工期、造价：•施工周期及杆身单价与四角铁塔差不多，50米塔身价格约15万。

适用于山区、屋面等对塔体美观要求不高的场景。

高度：12~50米，较少用优点：•用钢量少，加工及施工便捷，对基础要求低；缺点：•现场需要有较大的拉线空间，•需要经常对拉线及塔体进行维护；•施工技术要求高，安全度低，容易由于人为意外破坏出现重大安全事故。

1.6 自立铁塔-支撑杆适用于租用机房屋面要求天线挂高较高的场景，部分高山站也可采用。

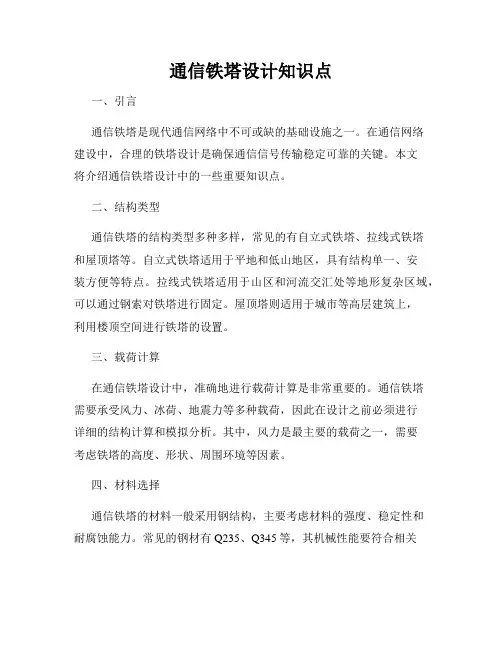

通信铁塔设计知识点

通信铁塔设计知识点一、引言通信铁塔是现代通信网络中不可或缺的基础设施之一。

在通信网络建设中，合理的铁塔设计是确保通信信号传输稳定可靠的关键。

本文将介绍通信铁塔设计中的一些重要知识点。

二、结构类型通信铁塔的结构类型多种多样，常见的有自立式铁塔、拉线式铁塔和屋顶塔等。

自立式铁塔适用于平地和低山地区，具有结构单一、安装方便等特点。

拉线式铁塔适用于山区和河流交汇处等地形复杂区域，可以通过钢索对铁塔进行固定。

屋顶塔则适用于城市等高层建筑上，利用楼顶空间进行铁塔的设置。

三、载荷计算在通信铁塔设计中，准确地进行载荷计算是非常重要的。

通信铁塔需要承受风力、冰荷、地震力等多种载荷，因此在设计之前必须进行详细的结构计算和模拟分析。

其中，风力是最主要的载荷之一，需要考虑铁塔的高度、形状、周围环境等因素。

四、材料选择通信铁塔的材料一般采用钢结构，主要考虑材料的强度、稳定性和耐腐蚀能力。

常见的钢材有Q235、Q345等，其机械性能要符合相关国家标准。

此外，还需要对材料进行防腐处理，以保证铁塔的使用寿命和稳定性。

五、地基设计通信铁塔的地基设计是确保铁塔稳固性的重要环节。

需要进行地质勘测，了解地下土层的情况，以确定地基的选择和设计方案。

常见的地基类型包括混凝土基础、扩展基础等，其设计要考虑地下水位、地震力等因素。

六、避雷装置通信铁塔在雷电活跃的地区，需要安装避雷装置以保护通信设备和人身安全。

常见的避雷装置有避雷针、避雷带等，其位置和数量需要根据具体情况进行设计。

七、飞鸟防护措施通信铁塔常常成为飞鸟栖息和滞留的场所，可能对通信设备和铁塔本身造成损坏。

因此，在设计中需要考虑飞鸟防护措施，如在铁塔上安装鸟网或刺针，以防止飞鸟进入。

八、安全防护为了确保工作人员的安全和通信设备的正常运行，通信铁塔设计中需要设置安全防护设施。

如在铁塔上设置防坠落装置、安全爬梯等，以保障工作人员在铁塔上的操作安全。

九、维护管理通信铁塔的维护管理是确保其正常运行和使用寿命的重要环节。

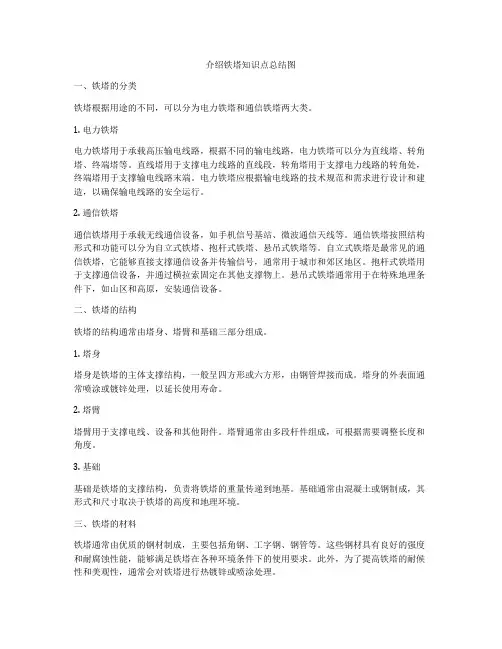

介绍铁塔知识点总结图

介绍铁塔知识点总结图一、铁塔的分类铁塔根据用途的不同，可以分为电力铁塔和通信铁塔两大类。

1. 电力铁塔电力铁塔用于承载高压输电线路，根据不同的输电线路，电力铁塔可以分为直线塔、转角塔、终端塔等。

直线塔用于支撑电力线路的直线段，转角塔用于支撑电力线路的转角处，终端塔用于支撑输电线路末端。

电力铁塔应根据输电线路的技术规范和需求进行设计和建造，以确保输电线路的安全运行。

2. 通信铁塔通信铁塔用于承载无线通信设备，如手机信号基站、微波通信天线等。

通信铁塔按照结构形式和功能可以分为自立式铁塔、抱杆式铁塔、悬吊式铁塔等。

自立式铁塔是最常见的通信铁塔，它能够直接支撑通信设备并传输信号，通常用于城市和郊区地区。

抱杆式铁塔用于支撑通信设备，并通过横拉索固定在其他支撑物上。

悬吊式铁塔通常用于在特殊地理条件下，如山区和高原，安装通信设备。

二、铁塔的结构铁塔的结构通常由塔身、塔臂和基础三部分组成。

1. 塔身塔身是铁塔的主体支撑结构，一般呈四方形或六方形，由钢管焊接而成。

塔身的外表面通常喷涂或镀锌处理，以延长使用寿命。

2. 塔臂塔臂用于支撑电线、设备和其他附件。

塔臂通常由多段杆件组成，可根据需要调整长度和角度。

3. 基础基础是铁塔的支撑结构，负责将铁塔的重量传递到地基。

基础通常由混凝土或钢制成，其形式和尺寸取决于铁塔的高度和地理环境。

三、铁塔的材料铁塔通常由优质的钢材制成，主要包括角钢、工字钢、钢管等。

这些钢材具有良好的强度和耐腐蚀性能，能够满足铁塔在各种环境条件下的使用要求。

此外，为了提高铁塔的耐候性和美观性，通常会对铁塔进行热镀锌或喷涂处理。

四、铁塔的施工铁塔的施工通常包括选址、基础施工、组装和安装等步骤。

1. 选址选址是铁塔施工的第一步，需要根据土地使用规划和技术要求选择合适的地点。

2. 基础施工基础施工通常包括地基处理、模板安装、钢筋绑扎和混凝土浇筑等步骤。

基础的质量关系到铁塔的稳固性和安全性，因此需要严格按照设计要求进行施工。

中国铁塔安全培训教材

中国铁塔安全培训教材一、引言中国铁塔是国内领先的通信基础设施服务供应商，为保障通信网络的稳定运行，提升员工安全意识和技能水平至关重要。

本教材旨在向中国铁塔员工传授安全培训知识，确保他们能够在工作中预见潜在安全风险，并采取必要的预防措施。

二、安全意识培训1. 安全意识的重要性安全意识是保障员工安全的关键，本章节将介绍安全意识对员工自身及工作环境的重要性。

2. 安全风险警示了解并识别工作环境中的潜在危险因素，例如高处作业、电气安全、物体的冲击等，并引导员工在工作中保持高度的警觉。

三、安全防护装备1. 安全帽的使用说明安全帽在高处作业中的必要性以及正确佩戴方法。

2. 防护手套的选择和使用介绍各种工作环境下应使用的防护手套，包括电气安全手套、耐化学品手套等，并详细讲解正确佩戴方法。

3. 防护眼镜和面罩的使用讲解防护眼镜和面罩在工作中的保护作用，包括防护眼镜的分类和适用场景，以及面罩的材质和佩戴要求。

四、高处作业安全1. 安全绳索的使用教授正确使用安全绳索的方法，包括绳索的选择、绑扎和固定等步骤。

2. 高处作业注意事项告知在高处作业时的安全注意事项，如注意脚手架的稳定性、避免与电线接触等。

五、电气安全1. 电气设备维护与检修讲解电气设备的安全维护、绝缘检查、电路修复等必要步骤，确保员工在操作电气设备时的安全性。

2. 防止电击事故提醒员工注意电气设备的地线连接、操作环境的潮湿程度、电气设备的正常运行等因素，减少电击事故的发生。

六、突发情况应对1. 灭火器和逃生器材详细介绍灭火器的种类、使用方法，以及逃生器材的存放位置和使用技巧，以备不时之需。

2. 突发情况的预案制定突发情况应对预案，包括火灾、地震、自然灾害等各类应急情况的处理方法，并组织演练以检验预案的有效性。

七、总结与答疑1. 安全培训知识总结对所有安全培训内容进行梳理和总结，再次强调安全意识的重要性以及正确使用安全防护装备的必要性。

2. 解答员工疑惑回答员工在培训过程中的提问，澄清员工对于安全培训内容的疑惑。

铁塔、机房相关基础知识

通信铁塔与机房专业基础知识目录一、塔房专业术语及定义二、塔房分类、优缺点、应用场景三、塔房的主要技术指标与参数21.1 铁塔的组成通信铁塔一般由铁塔基础、钢结构主体、维护平台、天线支撑体、爬梯、馈线桥架、避雷针及其它附属设施组成。

钢结构主体避雷针天线支架警示牌防雷接地引下线钢绞线俗称拉线金夹具UT线夹爬梯爬梯护栏序号专业术语定义1 通信铁塔具有通信功能的高耸钢结构，角钢塔、钢管塔、单管塔、拉线塔、桅杆等的统称2 铁塔类型/塔型铁塔的结构与外观类型3 塔桅高度/塔高塔桅结构塔脚底板底面至塔顶避雷针安装处的垂直距离，单位为米（m）4 铁塔位置/塔位铁塔所在的空间位置，一般分为地面和楼面。

5 铁塔基础/塔基具有承载铁塔自重及负载功能，向地基传递荷载的下部结构或支撑面。

如地面铁塔基础、屋面、墙体等。

6 铁塔根开三、四边形塔架相邻塔脚中心线之间的距离，单位为毫米（mm）7 金夹具能承受一定的作用力，对构件起到连接、固定、限位作用的金属器具。

例如：线夹、钢卡等。

8 连接螺栓/紧固件由头部和螺杆（带有外螺纹的圆柱体）两部分组成的连接两个带有通孔的紧固件，需与螺母配合9 钢绞线/拉线由多根钢丝绞合构成的钢铁制品，表面可以根据需要增加镀锌层、锌铝合金层、包铝层、镀铜层、涂环氧树脂等10 法兰/法兰盘铁塔主管与主管之间相互连接的圆形板，由加筋板与主管焊接成整体。

11 主材/主管塔桅结构的塔柱，主要受力构件，在节点处连续贯通的构件。

12 辅材/支管塔桅结构的辅助连接支撑构件，在节点处断开并与主材/主管相连的构件序号专业术语定义13 包封将铁塔的塔脚（塔靴）与基础预埋件连接的外露部位，按照设计标号的混凝土，将其外表面全部包覆而形成的保护体。

常见圆形、四方形14 配重压块塔脚处起稳定和固定作用的重力结构体，常用于楼面支架和支撑杆上，按材料可分为混凝土压块、钢板压块、铸铁压块等15 垂直度塔桅中心轴线，垂直于大地水平基准线的角度，理想值为90度。

01-铁塔、机房相关基础知识

教材 d01认证题目（宜通公司）一、单选题1、移动通信铁塔常规巡检（A）一次。

A、一年B、一年半C、两年D、两年半2、移动通信铁塔垂直度采用（D）测量。

A、测距仪B、全站仪C、水准仪D、经纬仪3、塔桅钢结构工程所有现场焊缝须按（C）级焊缝进行操作。

A、一级B、二级C、三级D、四级4、现行国家规范规定移动通信基站铁塔防雷接地电阻值为（A）。

A、不大于10ΩB、大于10ΩC、不大于4ΩD、大于4Ω5、（中级级别）单管塔、桅杆中心垂直倾斜不得大于全塔高度的（B）。

A、1/500B、1/750C、1/1000D、1/15006、（中级级别）基础支承面（混凝土柱墩）标高的允许偏差是（C）mm。

A、±5.0B、±4.0C、±3.0D、±2.07、（中级级别）塔桅钢结构安装结束后须进行整体（D），所有数值均必须满足验收标准。

A、测量B、修正C、调试D、测量校正8、（中级级别）塔桅钢结构在使用过程中，凡发现涂层表面粗糙、风化、开裂达（A）以上，应及时进行油漆维护。

A、0.25B、0.3C、0.35D、0.49、（中级级别）塔桅钢结构在使用过程中，凡发现涂层表面漆气泡、构件有轻微腐蚀达（D）以上，应及时进行油漆维护。

A、0.25B、0.3C、0.35D、0.410、（中级级别）铁塔地网与机房地网之间可每隔（D）m相互焊接连通一次，且连接点不应少于两点。

A、5—10B、 5—15C、3—10D、3—511、基站室外地排应与室外走线架、铁塔塔身和基站建筑物等保持( A ).A、绝缘B、良好接触C、连接D、挂靠12、（中级级别）基站室内接地排接地引入线长度不宜超过( A )，接地引入线应采用不小于95mm2黄绿色铜导线或40mm³4mm的镀锌扁铁。

A、 30mB、 40mC、45mD、35m13、室外接地排和室内接地排在地网上的引出点距离应不小于( B )。

A、 4mB、 5mC、3mD、10m14、16．馈线接地线的方向应与馈线至馈线窗的( B )。

中国铁塔培训资料

中国铁塔培训资料中国铁塔是国内最大的通信塔基础设施服务提供商之一，致力于为通信运营商提供全方位的塔基础设施服务。

为了提高员工的业务能力和专业知识，中国铁塔经常举办内部培训。

本培训资料将介绍中国铁塔的培训内容和培训方法，旨在帮助员工更好地理解中国铁塔的业务，并提高工作效率和服务质量。

一、培训内容1. 通信行业概述a. 通信行业的发展历程和现状b. 通信网络的基本组成和功能c. 通信行业的发展趋势和前景2. 中国铁塔公司介绍a. 公司的背景和发展历程b. 公司的主要业务和服务范围c. 公司的组织结构和运营模式3. 通信塔基础设施的构成与运维a. 通信塔的种类和功能b. 通信塔的基础设施组成和构造c. 通信塔的运维流程和安全管理4. 业务流程与工作流程a. 业务流程的概念和作用b. 工作流程的设计与改进c. 业务流程管理的重要性和方法5. 客户服务与沟通技巧a. 客户服务的基本原则和方法b. 沟通技巧的要点和技巧c. 解决客户问题的方法和策略二、培训方法1. 理论知识讲解员工将通过专家讲师的授课来学习通信行业的相关知识和中国铁塔公司的业务。

讲师将借助幻灯片、视频等多媒体工具进行知识讲解，以帮助员工更好地理解和消化所学知识。

2. 实际操作演练在培训过程中，员工将有机会进行实际操作演练，例如了解通信塔的构造和运维流程，学习如何进行业务流程管理等。

通过实际操作演练，员工能够更加深入地理解和掌握相关技能。

3. 学习小组讨论培训过程中，员工还将组成学习小组，进行讨论和交流。

通过小组讨论，员工可以互相借鉴和学习，加深对知识的理解，并提高解决问题的能力。

4. 考核评估培训结束后，员工将进行考核评估。

考核形式包括笔试、实际操作等，旨在检验员工对中国铁塔业务和知识的掌握程度，并发现问题和不足之处，进一步提高培训效果。

三、总结通过培训，中国铁塔的员工能够全面了解通信行业的发展和中国铁塔公司的业务，掌握通信塔基础设施的构成和运维方法，提高业务流程管理和客户服务的能力。

窄基铁塔浅基础倾覆稳定计算

窄基铁塔浅基础倾覆稳定计算
引言
窄基铁塔是一种重要的通信基础设施，其稳定性是保障其安全运行的关键。

本文将介绍窄基铁塔浅基础倾覆稳定计算的相关知识和方法。

一、窄基铁塔浅基础
窄基铁塔是指基础底面尺寸较小的铁塔。

其基础一般采用浅基础，包括钢筋混凝土板块、钢筋混凝土箱或钢砼夹层等。

浅基础的设计原则是保证基础底面尺寸适当，以满足塔身的受力要求，同时保证基础的稳定性。

二、窄基铁塔浅基础倾覆稳定计算步骤
1.计算重心位置
首先需要计算窄基铁塔的重心位置，以确定倾覆力矩的位置。

重心位置可以通过几何方法或数值方法计算得到。

2.根据倾覆力矩计算倾覆稳定系数
倾覆力矩是指窄基铁塔受到的倾覆力在基础底面上的产生的力矩。

倾覆稳定系数是判断基础是否稳定的重要参数。

其计算公式如下：Cf = (Mf / Mmax) * (Fmax / Ff)
其中，Cf为倾覆稳定系数，Mf为倾覆力矩，Mmax为基础底面的最大抵抗力矩，Fmax为基础底面的最大抵抗力，Ff为倾覆力。

3.判断倾覆稳定系数
根据国家规范或相关标准，判断倾覆稳定系数是否满足要求。

一般要求倾覆稳定系数大于1.5
4.若倾覆稳定系数不满足要求，则进行基础底面尺寸的调整。

可以通过调整基础底面尺寸，增加基础底面的抵抗力矩来提高倾覆稳定系数。

三、结论
通过窄基铁塔浅基础倾覆稳定计算，可以评估基础的稳定性，并根据计算结果进行调整。

这有助于保障窄基铁塔的安全运行。

通信铁塔设计基本知识资料

计算采用整体空间刚架法
➢ 塔体主材之间为刚接，主材与腹杆或横杆之间、腹杆与腹杆之间可为刚接或铰接
分析软件采用空间钢结构分析系统软件3D3S
编号 123456塔段结构
简图
❖计算简图
P P =3.5kN PP
F 1
F 2
Fx1
1 Fx1 1-1(工况1)
2
Fy2
Fx2
Fx3
Fx3 2-2(工况1) Fy4
➢ 画出建设场地的大小和周围环境大致情况（如村路等），用指北针标明朝向
➢ 确定机房大门朝向 ➢ 判断场地是否低洼，如属低洼场地则必须采用
吊脚机房以防机房浸水
根据查勘表要求填写各项数据
画查勘图
➢ 记录基站的经纬度或通过地图确定基站的大致经纬度
➢ 画出建设场地的大小和周围环境大致情况（如山脊走向等），用指北针标明朝向，需注意机房不能太靠近边坡，太近则需做挡土墙护坡
计算微波天线的集中风荷载时，按微波天线实际投影面积计算
长细比控制
连接螺栓计算时应考虑单剪或双剪，C级螺栓的抗剪承载力应乘以0.7
应考虑杆件大小与连接螺栓直径大小的匹配
机房可用TBSA6.0或PKPM辅助计算
计算时将塔脚作用力输到机房模型相应的柱上，包括塔脚压力、拔力和塔脚剪力（注意要将设计值换成标准值）
计算一般以45度风为控制工况
塔脚尽量直接落在柱上，柱跨度太大时塔脚可落在反梁上
计算反梁配筋时如果两个塔脚均在反梁上则需用两种工况进行计算，如果只有一个塔脚落在反梁上则可仅用45度风的工况进行计算
反梁一般要求距离楼面150mm以上
一般只对基础设计，杆体由厂家负责设计
一般采用单桩基础，桩顶位移一般要求不大于 10mm

7——(移动通信基站辐射检测培训)基站常见塔型辨别

电信基站常见塔型基础知识
一、通信塔结构分类
钢塔桅从型钢材料的类型上通常分为如下几类：
1、角钢塔
主材及腹杆主要采用角钢制作的铁塔。

根据截面变数不同有三角塔、四角塔、五角塔、六角塔、八角塔。

通信最常用的为四角塔和三角塔
2、钢管塔
主材采用钢管，斜材等采用角钢或者钢管制作的铁塔，根据截面形状分类同角钢塔，通信使用最多的是三管塔和四管塔
3、单管塔（独管塔）
整个塔身采用单根大直径钢管制作的悬臂式构筑物
4、桅杆或拉线塔
由中央立柱和纤绳（或拉索）构成的高耸钢结构。

二、常见塔型
1、塔型区分小窍门
a．角钢塔与钢管塔的区别：角钢塔是角钢(三角钢)；管塔是管状钢,圆管钢b．桅杆与塔的区别：通常20m以下的为杆，20m以上的为塔；屋面的为杆，地面的为塔。

c．增高架为格构式的高耸钢结构，高度一般不是太高（10m—20m），截面一般为正多边形截面。

地面的为地面增高架，屋面的为屋面增高架。

2、塔型图解
具体塔形图解见下表：。

铁塔部分
一、铁塔的组成和分类
铁塔的主要作用是支撑天线起到覆盖和网络优化的目的,铁塔可分为自立塔、拉线塔。

铁塔的典型结构
二、铁塔施工的质量控制点
1、铁塔基础
塔基高度及顶面水平度
塔靴中心间距
2、铁塔主体
铁塔总高度，平台位置及天线
加挂支架的高度和方位
铁塔主体中心轴线垂直度
螺栓紧固情况
铁塔的防腐处理
避雷针的安装位置及高度
防雷接地电阻值
3、天线
安装位置、高度及倾斜角
加固牢靠程度
防雷接地有效可靠
4、馈线
路由走向正确
加固牢靠、美观
弯曲半径符合要求
防水密封处理良好
接地处理符合设计要求
5、天线、馈线连接头接触良好
三、铁塔施工、验收技术规范。

通信铁塔设计基本知识分解

2010 年 12 月
四边形角钢铁塔(包括在自建机房顶上的铁塔和
在原有楼房上加建的铁塔）
三边形钢管塔通信杆基础屋面支撑杆
原有楼房上加建的铁塔
传统铁塔形式，使用广泛。加工、安装、使用方便。可以建造在自建机房上，经安
全复核后也可以建造在已有房屋上。
因铁塔自重大，需慎用

支撑杆主杆一般要求直接落在柱上，拟建位置的柱截面积不应小于300×300 斜撑尽量落在柱上，条件受限制时可根据支撑杆的高度直接落在原天面梁上或新做反梁上支撑杆拟建位置无明显的结构裂缝支撑杆拟建位置在天面无梯间、天面水池等条件允许时支撑杆尽量位于楼房中间，不要破坏天面女儿墙
塔脚尽量直接落在柱上，柱跨度太大时塔脚可落在反梁上计算反梁配筋时如果两个塔脚均在反梁上则需用两种工况进行计算，如果只有一个塔脚落在反梁上则可仅用45度风的工况进行计算反梁一般要求距离楼面150mm以上

记录基站的经纬度或通过地图确定基站的大致经纬度画出建设场地的大小和周围环境大致情况（如山脊走向等），用指北针标明朝向，需注意机房不能太靠近边坡，太近则需做挡土墙护坡确定机房大门朝向用测高仪或用目测判断建设场地与山下平地的相对高度
根据查勘表要求填写各项数据画查勘图

根据查勘表要求填写各项数据画查勘图

铁塔拟建位置的柱截面、间距铁塔拟建位置在天面中的位置（总平面）无线专业或建设单位要求铁塔爬梯位置记录基站的经纬度或通过地图确定基站的大致经纬度
判断原有楼房的结构体系（框架结构/砖混结构），如果是砖混结构一般不允许加建支撑杆支撑杆建设位置的确定
铁塔所受荷载
恒载、活载、风荷载、地震作用、其它荷载

机房、铁塔基础知识与建设-精

8
3. 自立铁塔-四边形角钢塔
2020/9/14
四边形角钢塔
9
3.自立铁塔-四边形角钢塔
适用于山区、乡村等对塔体美观要求不高的场景
➢高度：各种高度均适用
➢优点：
• 传统铁塔形式，使用广泛，质量容易保证，安全度高
• 加工、安装、使用及维护方便
• 建设成本低
• 可以建造在机房顶，节约用地及节省基础造价，尤其在山顶等场地不大时较适合。
2020/9/14 11
3. 自立铁塔-拉线塔拉线塔
2020/9/14 12
3 自立铁塔-拉线塔
适用于山区、屋面等对塔体美观要求不高的场景。
高度：12~50米，较少用优点：
• 用钢量少，加工及施工便捷，对基础要求低；缺点：
• 现场需要有较大的拉线空间， • 需要经常对拉线及塔体进行维护； • 施工技术要求高，安全度低，容易由于人为意外破坏出现重大
造价差别会较大。
2020/9/14 5
1. 单管塔
外爬插接地面单管塔 2020/9/14
内爬法兰螺接地面单管塔
6
2.美化单管塔（景观塔）
美化灯杆
2020/9/14 7
2.美化单管塔（景观塔）
美化树
风景区或有特殊要求的敏感地点、造价最高。造价：每米约7000~10000元。 2020/9/14
适用于风压不高的山区、乡村等对塔体美观要求不高的场景。
高度：各种高度均适用优点：
• 与四角铁塔相似，质量容易保证，安全度高；
• 加工、安装、使用及维护方便； • 建设成本低。
缺点：
• 整体结构抗扭较差,不适合高风压地区。 • 无法做在机房顶，占地大
工期、造价：

通信铁塔基础知识

铁塔部分
一、铁塔的组成和分类
铁塔的主要作用是支撑天线起到覆盖和网络优化的目的,铁塔可分为自立塔、拉线塔。

铁塔的典型结构
1 避雷针
2 天线支架
3 加强杆
4 定向天线
5 跳线避水弯
6 馈线避雷接地夹
7 馈线
8 室外走线架
9 馈线密封窗10 室外接地排11 铁塔接地体12 线扣
13 铁塔平台护栏
二、铁塔施工的质量控制点
1、铁塔基础
塔基高度及顶面水平度
塔靴中心间距
2、铁塔主体
铁塔总高度，平台位置及天线
加挂支架的高度和方位
铁塔主体中心轴线垂直度
螺栓紧固情况
铁塔的防腐处理
避雷针的安装位置及高度
防雷接地电阻值
3、天线
安装位置、高度及倾斜角
加固牢靠程度
防雷接地有效可靠
4、馈线
路由走向正确
加固牢靠、美观
弯曲半径符合要求
防水密封处理良好
接地处理符合设计要求
5、天线、馈线连接头接触良好
三、铁塔施工、验收技术规范
Love is not a maybe thing. You know when you love someone.。

机房、铁塔基础知识与建设建议

36
技术要求：标准塔型（二）
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 塔高（m） 20 20 塔型路灯杆塔路灯杆塔双轮景观塔（内法兰） 30 灯杆景观塔（内法兰）基本风压（kN/m2）层数 0.45 0.65 0.35 0.45 0.55 0.65 0.35 0.45 0.55 0.65 0.35 0.45 0.55 0.65 0.35 0.45 0.55 0.65 0.35 0.45 0.55 0.65 0.35 0.45 0.55 0.65 3 3 3 3 3 3 2 2 2 2 3 3 3 3 2 2 2 2 3 3 3 3 3 3 3 3 27 0.35 三管塔 4
34
平台大小与间隔
不同系统间主要采用天线垂直隔离距离满足系统干扰隔离。
系统间垂直隔离距离取定为：0.5米（上层天线底端与下层天线顶端的距离）平台间距考虑因素：天线安装、维护的空间需要未来系统增加的扩展，满足同平台上下两层天线的布放未来网络发展，如350MHz、450MHz、700MHz等低频段引入需使用更大尺寸天线因此，平台间距设定为：5米同平台上的水平隔离，应从铁塔设计的角度，根据平台大小及天线抱杆位置计算抱杆间距，判断是否满足系统间水平隔离要求。对于景观塔、楼顶拉线桅杆、路灯杆塔等不含平台的塔桅，根据上述的垂直隔离距离要求设置天线支架的位置。
30
集团公司通信铁塔技术要求
铁塔技术要求总体思路
以“共享、经济、安全、适用、先进”为原则；全面收集国标、行标和三家运营商现有实践经验并进行分析；全面分析运营商的建网思路，以及中远期移动技术演进方向，确定城市、郊区/乡镇、农村三个主要场景，以及天线制式的组合；以标准化为导向，从风压、天线挂高、制式组合、适用场景以及安全性，通过综合成本比较，尽可能压缩种类，最终确定47种标准塔型(45种落地塔和2 种屋面拉线桅杆塔身)

铁塔、机房相关基础知识

适用风压 0.35KN/m2、0.40KN/m2、0.45KN/m2、0.50KN/m2、0.55KN/m2、0.65KN/m2
适用高度 30m、40m、50m
优点
相比角钢塔构件数量减少，经济性能好；占地面积小；构造简单，运输安装方便，对二次转运要求低；结构安全可靠；风荷载体型系数较小
缺点适用场景
铁塔的结构与外观类型
塔桅结构塔脚底板底面至塔顶避雷针安装处的垂直距离，单位为米（m）铁塔所在的空间位置，一般分为地面和楼面。
具有承载铁塔自重及负载功能，向地基传递荷载的下部结构或支撑面。如地面铁塔基础、屋面、墙体等。
三、四边形塔架相邻塔脚中心线之间的距离，单位为毫米（mm）能承受一定的作用力，对构件起到连接、固定、限位作用的金属器具。例如：线夹、钢卡等。
施工周期塔身安装3-5天；基础施工30-40天
基础形式根据地质情况的不同，角钢塔可采用的基础形式主要有：独立基础、条形基础、桩承台基础。
四角塔三角塔
2.1.1 普通地面塔
项目
参数描述
定义塔柱采用钢管制作，塔身截面为三边形的自立式高耸钢结构
主要特点塔身横截面为三边形，是区别于角钢塔的一种高耸钢结构
项目
参数描述
定义由直径较小的单根独立钢管件，塔身截面为三边形的地面支撑杆主要特点塔身横截面为三边形；辅以支撑或配重压块加固。适用风压设计风压根据荷载规范确定适用高度 10m、12m、15m、20m
优点占地面积小；构造简单，运输安装方便；建站快，建设周期短。
缺点无景观功能；可挂载天线数量较少。
而成的保温复合围护板材、现场拼装而成的基站机房
4
一体化（集利用彩色涂层钢板面板、底板与保温芯材通过粘结剂(或发泡)复合

铁塔基础知识

铁塔基础知识铁塔基础知识培训1、电⼒铁塔按电压等级分为：35KV、66KV、110KV、220KV、330KV、500KV、750KV、800KV、1000KV2、什么是电⼒铁塔？在输电线路中，⽀撑导线之间，导地线之间，导地线和地⾯建筑物之间保持⼀定安全距离的钢结构架。

3、铁塔的种类：电⼒铁塔、⼴播电视塔、微波塔、通信塔、⼯艺塔（变电站构架、风⼒发电杆）。

由铁件和螺栓组成。

（1）、⼴播电视塔：架设发送和接收天线，使这些天线具有⾜够的⾼度和⽅向，以实现⼴播电视信号的传播功能，提⾼⼴播电视发收效果的钢结构架。

（2）、微波塔：微波塔也叫微波通讯塔，⽀持抛物⾯天线的铁架叫微波塔，微波塔与通信塔的区别在于铁塔悬挂什么天线。

（3）、通讯塔：采⽤GSM⽹，俗称G⽹，塔上架设天线进⾏通讯业务的铁塔。

（4）、⼯艺塔：进⾏装饰等功能的铁塔。

4、电⼒铁塔按照形状分为16种：上字型S、叉⾻型C、猫头型M、鱼叉型Yu、V字型V、三⾓型J、⽺⾓型Y⼲字型G、桥型Q、酒杯型B、门型Me、⿎型Gu、⽥字型T、王字型W正伞型Sz、倒伞S D上、叉、猫、鱼、 V、三、⽺⼲、桥、杯、门、⿎、⽥、王正伞、倒伞。

5、电⼒铁塔按照⽤途分为8种：直线塔:Z 转⾓塔：J 终端塔：D 跨越塔:K换位塔:H 耐张塔:N 分歧塔:F 直线转⾓塔：ZJ6、各个塔在线路中的⽤途：直线塔：⽤于线路的直线部分，挂垂直绝缘⼦串；转⾓塔：⽤于线路的转⾓处；终端塔：设置在变电站前的线路终端；耐张塔：⽤于线路⽐较重要的地点，⽤以限制线路事故和起锚固导线的作⽤，便于施⼯和检修，挂耐张绝缘⼦串；分歧塔：适⽤于双回路的分叉处；跨越塔：设置在跨越较宽的河流和峡⾕处；换位塔：设置在线路中倒相⽤；输电导线⼤多是“⽔平排列”、“三⾓形排列”或⼆者的结合。

由于导线对地电容的存在，对⼤多数长距离输电的线路来说，导线三相的容抗值不相等，这就给三相平衡、继电保护的整定等带来⿇烦。

为保证三相导线对地容抗的⼀致，在电⼒建设时，⼈们将三根导线相隔⼀段距离就变换⼀下位置，这就是导线的换位，架设的铁塔也叫换位塔。
