单相桥式整流电路设计..
单相全控桥式晶闸管整流电路的设计(纯电阻负载)解读
1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案图1设计方案1.1.2 整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
2.1.4_单相桥式全控整流电路(电阻性负载)解析
4）输出电流有效值I与变压器二次侧电流I2 输出电流有效值I与变压器二次侧电流I2相同为
U U2 I I2 R R
1 π sin 2 2π π
4.3.2单相桥式全控整流电路（阻-感性负载）
1、电路结构
电感的感应电势使输出电压波形出现负波。输出电流是近似 平直的，晶闸管和变压器副边的电流为矩形波。
ud Ud
0
t1
t 2
t
iT1,4
id
Tr
iT2,3
0
Id
t
Id
i2 u2
VT1 a
VT3
L
0 u T1
t
u1
ud
b
VT2 VT4
0
R
u 2 (i2 )
t
u2 i2
Id
(a)
0
t
图4-4
(b)
2、工作原理
1）在u2正半波的（0~α）区间：
晶闸管VT1、VT4承受正压，但无触发脉冲，
3、波形
300
图4-2
600
900
1200
图4-3
1500
单相桥式整流器电阻性负载时的移相范围是 0～180º 。 α=0º 时，输出电压最高；α=180º 时，输出电压最小。
4. 基本数量关系 1）输出电压平均值Ud
1 Ud π
2U 2 sin tdt
4.3.1 单相桥式全控整流电路（电阻性负载）
1、电路结构 用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成 共阳极，每一只晶闸管是一个桥臂。
ud (id )
Ud
单相全控桥式晶闸管整流电路设计(纯电阻负载)

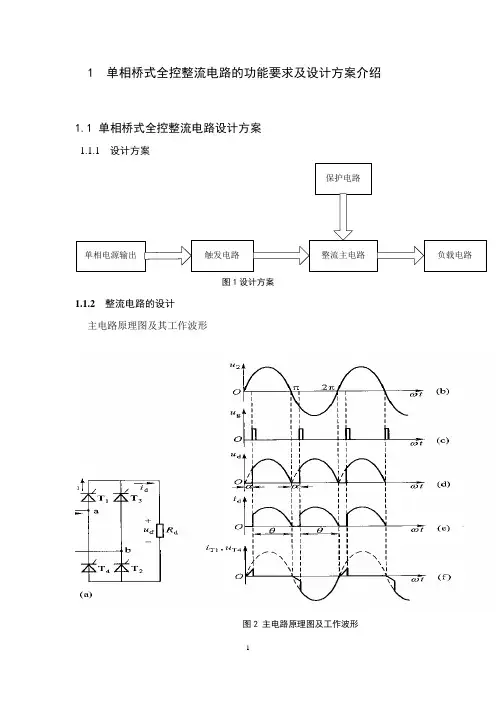

1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案单相电源输出触发电路保护电路整流主电路负载电路图1设计方案1.1.2整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
单相桥式全控整流电路设计

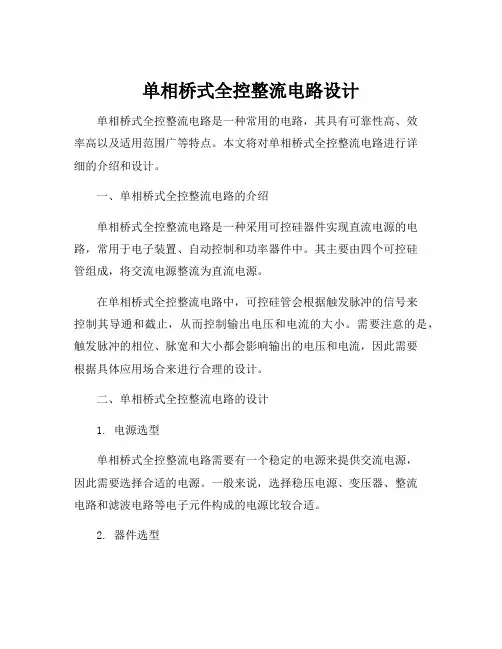

单相桥式全控整流电路设计单相桥式全控整流电路是一种常用的电路，其具有可靠性高、效率高以及适用范围广等特点。
本文将对单相桥式全控整流电路进行详细的介绍和设计。
一、单相桥式全控整流电路的介绍单相桥式全控整流电路是一种采用可控硅器件实现直流电源的电路，常用于电子装置、自动控制和功率器件中。
其主要由四个可控硅管组成，将交流电源整流为直流电源。
在单相桥式全控整流电路中，可控硅管会根据触发脉冲的信号来控制其导通和截止，从而控制输出电压和电流的大小。
需要注意的是，触发脉冲的相位、脉宽和大小都会影响输出的电压和电流，因此需要根据具体应用场合来进行合理的设计。
二、单相桥式全控整流电路的设计1. 电源选型单相桥式全控整流电路需要有一个稳定的电源来提供交流电源，因此需要选择合适的电源。
一般来说，选择稳压电源、变压器、整流电路和滤波电路等电子元件构成的电源比较合适。
2. 器件选型在单相桥式全控整流电路中，需要选择适用的器件，如可控硅管、反向恢复二极管。
可以根据具体的应用场合来选择合适的器件。
3. 负载匹配在单相桥式全控整流电路中，需要考虑电路与负载的匹配问题，以确保输出电压和电流的稳定性。
通常可以采用变压器或电容等元件进行匹配。
4. 触发电路设计单相桥式全控整流电路中的可控硅管需要通过触发电路来控制其导通和截止，因此需要设计合适的触发电路。
触发电路的设计需要考虑触发脉冲的相位、脉宽和大小等因素，以确保输出电压和电流的精度和稳定性。
5. 整流电路设计在单相桥式全控整流电路中，需要设计合适的整流电路来将交流电源整流为直流电源。
整流电路的设计需要考虑输出电压和电流的大小和稳定性。
三、总结单相桥式全控整流电路是一种常用的电路，其利用可控硅管来实现直流电源的输出。
需要注意的是，设计单相桥式全控整流电路需要考虑多个因素，如电源选型、器件选型、负载匹配、触发电路设计和整流电路设计等。
只有在考虑全面的情况下，才能保证单相桥式全控整流电路的稳定性和精度。
单相桥式全控整流电路设计纯电阻负载.doc
单相桥式全控整流电路的设计 一、1. 设计方案及原理1.1 原理方框图1.2 主电路的设计电阻负载主电路主电路原理图如下：Rid1.3主电路原理说明1.3.1电阻负载主电路原理（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
1.4整流电路参数的计算电阻负载的参数计算如下：（1）整流输出电压的平均值可按下式计算U d=0.45U2（1+cos错误!未找到引用源。
）（1-1）当α=0时，U取得最大值，即d U= 0.9 2U，取2U=100V则U d =90V，dα=180o 时，d U =0。
α角的移相范围为180o 。
（2） 负载电流平均值为I d =U d /R=0.45U 2（1+cos 错误!未找到引用源。
）/R(1-2)(3)负载电流有效值，即变压器二次侧绕组电流的有效值为 I2=U2/R )sin 21(παπαπ-+ (1-3) (4)流过晶闸管电流有效值为 IVT= I2/2 （1-4）二、元器件的选择晶闸管的选取晶闸管的主要参数如下：①额定电压U TN通常取DRM U 和RRM U 中较小的，再取靠近标准的电压等级作为晶闸管型的额定电压。
电工电子技术-单相桥式整流电路
_
u2负半周时电流通路
TA
u1
D4
u2
D1
D3
D2
RL u0
B
+
在u2的负半周，VD2、VD4正向导通，二极管VD1、VD3反向截 止，电流的路径是：B→VD2→RL→VD4→A。
+ u2
u2 uo
D4 D1
D3
D2
RL u0
t t
u2>0 时 u2<0 时
D1,D3导通 D2,D4截止 电流通路: 由+经D1 RLD3-
12.1.2 单相桥式整流电路
单相桥式整流电路是工程中最常用的一种单相全波整流 电路。它由四只二极管组成，如图（a）图所示，图（b）图 所示是它的简化画法。
1．工作原理
u2正半周时电流通路
+
TA
u1
VD4
u2
VD
RL
VD1 3
u0
VD2
B_
在电压u2的正半周，VD1、VD3正向导通，VD2、VD4反向截 止，电流的路径是：A→VD1→RL→VD3→B。
D2,D4导通 D1,D3截止 电流通路: 由-经D2 RLD4+
输出是脉动的直流电压！
几种常见的硅整流桥
+ ~~ -
~+~-
+AC-
2．负载上的直流电压和直流电流
负载上的直流电压为：
U o
1 π
π 02U 2Fra biblioteksin tdt
22 π
U2
0.9U 2
负载上的直流电流为：
Io
Uo RL
0.9 U 2 RL
3．二极管的选择
每只二极管的平均电流为负载上直流电流的一半，即
单相桥式全控整流电路
◆基本数量关系 ☞☞和晶整闸 流222UU管电2。2 承压受平的均最 值大为：正向电压和反向电压分别为
Ud
1
2U2 sintd(t) 2
2U 2
1 cos 2
0.9U 2
1 cos 2
(3-9)
α=0时，Ud= Ud0=0.9U2。α=180时，Ud=0。可见，α角的 移相范围为180。 ☞向负载输出的直流电流平均值为：
U2＝100 ＝141.4（V） 流过每个晶2闸管的电流的有效值为： IVT＝Id∕ ＝6.36（A） 故晶闸管的额定电压为： UN＝(2~3)×141.4＝283~424（V） 晶闸管的额定电流为： IN＝(1.5~2)×6.36∕1.57＝6~8（A） 晶闸管额定电压和电流的具体数值可按晶闸管产品系列参数选取。
O
id
t
Id
O i2
Id
Id
t
O
t
图3-9 ud、id和i2的波形图
8/131
3.1.2 单相桥式全控整流电路
②整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2分别为
Ud＝0.9 U2 cos＝0.9×100×cos30°＝77.97(A)
Id ＝(Ud－E)/R＝(77.97－60)/2＝9(A) I2＝Id＝9(A) ③晶2闸管承受的2最大反向电压为：
2/131
3.1.2 单相桥式全控整流电路
■带阻感负载的工作情况
◆电路分析
☞在u2正半周期
u
2
√触发角处给晶闸管VT1和VT4加触
O
t 发脉冲使其开通，ud=u2。
ud
√负载电感很大，id不能突变且波形近
O
(完整word版)单相桥式全控整流电路的设计
目录1 设计方案及原理 (1)原理方框图 (1)主电路的设计 (1)主电路原理说明 (2)整流电路参数的计算 (2)2 元器件的选择 (3)晶闸管的选用 (3)变压器的选用 (4)3 触发电路的设计 (4)对触发电路的要求 (4)3.2 KJ004 集成触发器 (4)4 保护电路的设计 (5)过电压保护 (6)过电压保护 (6)过电流保护 (7)电流上涨率 di/dt 的克制 (7)4.1.4 电压上涨率 du/dt 的克制 (7)5 仿真剖析与调试 (8)成立仿真模型 (8)仿真结果剖析 (9)心得领会 . (11)参照文件 . (12)附录 . ...................................................... 错误！不决义书签。
单相桥式全控整流电路的设计1设计方案及原理1.1 原理方框图系统原理方框图如1-1 所示：触发电路保护电路驱动电路整流主电路负载图 1-1系统原理方框图1.2 主电路的设计主电路原理图以下列图1-2 所示：图 1-2单相桥式全控整流电路原理图1.3 主电路原理说明在电源电压 u2 正半周时期， VT1、VT4 蒙受正向电压，若在触发角 α 处给 VT1、VT4加触发脉冲， VT1、VT4导通，电流从电源 a 端经 VT1、负载、 VT4流回电源 b 端。
当 u2 过零时，流经晶闸管的电流也降到零， VT1和 VT4关断。
在电源电压 u2 负半周时期，仍在触发延缓角 α 处触发 VT2和 VT3， VT2 和 VT3导通，电流从电源 b 端流出，经过 VT3、 R 、 VT2流回电源 a 端。
到 u2 过零时，电流又降为零， VT2 和 VT3 关断。
今后又是 VT1和 VT4导通，这样循环的工作下去。
该电路的移向范围是0―π。
此外，因为该整流电路带的是反电动势负载，因此不是正半轴的随意时辰都能开通晶闸管的，要开通晶闸管一定在沟通电刹时价大于E 的时候去触发。
单相桥式全控整流电路实验报告
单相桥式全控整流电路实验报告实验目的：
1.了解单相桥式全控整流电路的原理和工作方式
2.学习使用半导体器件的控制技术
3.掌握实验操作的方法和技巧
实验材料：
1.单相桥式全控整流电路板
2.数字万用表
3.直流电源
4.交流电源
实验步骤：
1.将单相桥式全控整流电路板连接到交流电源上，注意正负极的正确连接。
2.将数字万用表连接到电路板上，测量电路板的交流电压和输出电压。
3.通过控制半导体器件的指令输入，分别实验控制电路板的直流输出电流和电压。
4.通过观察电路板的反馈信号，了解整个控制过程及其影响因素，并优化电路板的性能。
实验结果：
1.我们成功实现了单相桥式全控整流电路的输出，可以实现正负半周期的控制，提高了能量利用效率。
2.通过对控制电流和电压的实验，我们发现电路板的控制灵活性很强，可以满足不同场合的应用要求。
3.通过对反馈信号的观察，我们优化了电路板的输出特性，提高了电路板的效率和稳定性。
实验思考：
1.单相桥式全控整流电路的实际应用很广泛，常见于电动机驱动、电源稳定等领域。
2.电路板的控制比较复杂，需要进一步学习和练习。
3.在实验的过程中，需要注意安全措施，避免因操作不当导致危险发生。
结论：
我们通过对单相桥式全控整流电路的实验，深入了解了其原理和应用，掌握了使用半导体器件进行控制的技术，提高了实验操作的技能。
希望今后能继续深入学习和研究，为提高能源利用效率和电力质量做出更大贡献。
单相桥式整流电路教案一等奖3篇
1、单相桥式整流电路教案一等奖一、授课教师：万发炎（九江科技中专）二、授课时间：1节课（45分钟）三、授课对象：09春季电子班学生（一年级第一学期学生）四、课型：讲授型（配合多媒体投影教学）、五、教具：电脑、投影仪及自备课件六、参考教材：高等教育出版社出版中等职业教育国家规划教材《电子技术基础》第二版陈振源主编七、教学目的：1、了解单相桥式整流电路的结构特点。
2、理解单相桥式整流电路的工作原理及工作波形。
3、初步掌握单相桥式整流电路输出电压，电流的计算及晶体二极管的选择。
八、教学重点：1、单相桥式整流电路工作原理工作波形的理解。
2、单相桥式整流电路输出电压、电流的计算及二极管的选择。
3、教会学生单相桥式整流电路多种形式电路图的画法。
九、教学难点：如何引导启发学生通过对比的方法得到单相桥式整流电路输出电压，电流的计算及二极管的`选择方法。
十、教学方法：启发对比教学法为主，多媒体辅助直观教学法为辅。
十一、教学程序（一）、巧妙举例，温故知新。
1、教师启发式举例：九江大中大新桥头一段路为单行线，只能顺行不能逆行。
二极管的单向导电特性就类似于这种特点。
2、提出问题a 、整流是指将转换成的过程。
是利用管的特性工作的。
b 、列表对比：前面所学的单相半波及全波整流电路的特点3、分析问题：能否利用不带中心抽头变压器也构成“全波”整流电路？4、解决问题（引入新课）采用今天要学习的单相桥式整流电路。
屏幕投影：学习目标（二）对比分析、讲授新课1、单相桥式整流电路结构（屏幕投影电路原理图）师：单相桥式电路与前面两个电路相比，在结构上有何不同？生：变压器没有中心抽头，采用了四个整流二极管。
师：因为电路连接形式如电工中电桥电路，故称为桥式整流电路。
2、单相桥式整流电路的工作原理①、工作过程屏幕投影问题：电源正半周和负半周哪些二极管导通，哪些二极管截止？电流流向如何？学生短暂思考；屏幕投影：a、u2正半周，d1、d3导通，d2、d4截止，电流流向为：a →d1 →rl →d3→bb、u2负半周，d2、d4导通，d1、d3截止，电流流向为：a →d2 →rl →d4 →b②、工作波形和电路计算屏幕投影问题：负载上电压、电流的波形怎样？大小如何计算？屏幕：将负载上电压、电流波形演示出来师：单相桥式整流电路与单相全波整流电路一样，也是全波波形；由此推导负载上电压及电流计算方法与全波整流电路相同，即ul=0.9u2, il=ul/rl=0.9u2/rl。
单相桥式全控整流电路
ud=0) ud=u2 ud=0 ud=-u2 ud=0
输出电压波形同电阻性负载，电路有自然续流功能 移相范围： 0～π； 导通角θ=π－α
㈡各电量计算
1、负载
Ud
0.9 1
cos
2
Id
Ud Rd
2、晶闸管
I dT
1 2
Id
IT
1 2
流二极管 IdD IdT
ID IT U DM 2U 2
㈢存在问题：失控现象
若突然关断触发脉冲或将α迅速移到 180°，可能出现一只晶闸管直通，两 只整流二极管交替导通的电路失去控制 的现象，即失控现象。 此时输出变成单相不可控半波整流电压 波形，导通的晶闸管会因过热而损坏。 解决办法：接续流二极管VD
㈣接续流二极管VD后电路分析
在的负半周 0<ωt<α期间 VT1～VT4都不导通 ωt=α 时刻 触发 0<ωt<α期间 VT2、VT4导通 ωt=π 时刻 VT2、VT4关断
结论
1、在交流电源电源u2的正、负半周里， VT1、 VT3和 VT2、VT2两组晶闸管轮流触发导通，将 交流电转变成脉动直流电；
2、改变 α 角度大小，ud、id波形相应改变；
2、参数计算：
•输出电流平均值
Id
Ud E Rd
•其它参数计算与大电感负载时相同
2.3 单相桥式半控整流电路
一、电路结构（flash）
将单相桥式全控整流电路中的一对晶 闸管换成两只整流二极管即可
工作特点：晶闸管需触发才导通；整 流二极管承受正向电压时会自然（换 相）导通
二、电路工作原理及参数计算
Id
Ud R
单相桥式整流电路设计
1单相桥式整流电路设计单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。
下面分析两种单相桥式整流电路在带电感性负载的工作情况。
单相半控整流电路的优点是：线路简单、调整方便。
弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量 , 使铁心磁化，变压器不能充分利用。
而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
单相全控式整流电路其输出平均电压是半波整流电路 2 倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。
单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。
根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。
1.1 元器件的选择1.1.1 晶闸管的介绍晶管又称为晶体闸流管，可控硅整流（Silicon Controlled Rectifier--SCR ），开辟了电力电子技术迅速发展和广泛应用的崭新时代 ; 20 世纪 80 年代以来，开始被性能更好的全控型器件取代。
能承受的电压和电流容量最高，工作可靠，以被广泛应用于相控整流、逆变、交流调压、直流变换等领域，成为功率低频（200Hz以下）装置中的主要器件。
晶闸管往往专指晶闸管的一种基本类型 --普通晶闸管。
广义上讲，晶闸管还包括其许多类型的派生器件1)晶闸管的结构晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。
晶闸管有螺栓型和平板型两种封装引出阳极 A 、阴极 K 和门极（或称栅极） G 三个联接端。
对于螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便平板型封装的晶闸管可由两个散热器将其夹在中间内部结构 :四层三个结如图 1.1图 1.1 晶闸管的外形、内部结构、电气图形符号和模块外形a)晶闸管外形b)内部结构c)电气图形符号 d)模块外形2)晶闸管的工作原理图晶闸管由四层半导体（ P1、N1、 P2、N2）组成，形成三个结J1（P1N1）、 J2（ N1P2）、J3（P2N2），并分别从 P1、P2、N2引入 A、G、K 三个电极，如图 1.2(左)所示。
单相桥式全控整流电路(阻感性负载)
1.单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1.单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1） 在u2正半波的（0~α ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工 作在稳定状态，则在O 〜α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2） 在u2正半波的ω t=α时刻及以后：在ω t=α处触发晶闸管 VT1、VT4使其导通，电流沿 a →VT1 → L → R →VT4 →b →Tr 的二次绕组→ a 流通，此时负载上有输出电压（ud=u2）和电流。
电源电 压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3） 在u2负半波的（π ~ π + α）区间：当ω t=π时，电源电压自然过零，感应电势使晶闸管 VT1、VT4继续导通。
1.1单相桥式全控整流电路电路结构（阻 -感性负载）单相桥式全控整流电路用四个晶闸管, 接成共阳极，每一只晶闸管是一个桥臂。
两只晶闸管接成共阴极，两只晶闸管 单相桥式全控整流电路（阻-感性负载）I!*-■\U/-1-kγ叫OO：Ow...0f ∣2√*-(b}≡r∣√在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关 断状态。
4）在u2负半波的ω t=π +α时刻及以后：在ω t=π + α处触发晶闸管 VT2、VT3使其导通，电流沿 b →VT3→L →R → VT2→a →Tr 的二次绕组→ b 流通，电源电压沿正半周期的方向施加到负载上， 负载上有输出电压（Ud=-U2）和电流。
