电动车整车电气原理图电动车整车电气原理图这是低电平刹车线路图这是高电平刹车线路图以上两个就是电动车整车线路图（简易）更多关于电动车维修请点击下面的链接电动车整车电气原理图电动机车故障维修手册电动车检测仪制作电动车综合检测仪制作电动车故障维修资料电动车三合一喇叭接线图电动车电机霍尔更换图解电动车维修电动车维修技术电动车故障维修无刷电机相角的判断无刷电机的接线方法电动车报警器(防盗器)的接法无刷电动车不能行走的故障检修控制器限流的检测方法怎样检测电机的霍尔好坏控制器缺相的检测电动车空载电流的测法怎样检测无刷控制器好坏无刷控制器的原理与维修无刷控制器好坏的测量方法无刷电动车控制器接线方法电动车闪光器电路图电动车电源转换器电路图电动车电源转换器接法电动车控制器维修电动车仪表维修电动车充电器维修三档变速控制器接线方法有刷电动车不能行走的故障检修电动车线路图大全电动车电路图大全常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
电动自行车电路图和充电器电路图
电动自行车电路图和充电器电路图电动自行车充电器多采用开关型电源，型号虽多，但电路结构大同小异，主要区别在所选用的脉宽调制(PWM)芯片不同(如UC3845、UC3842、SG3524, TL494)。
现以佳腾牌充电器为例，介绍其原理和故障检修方法。

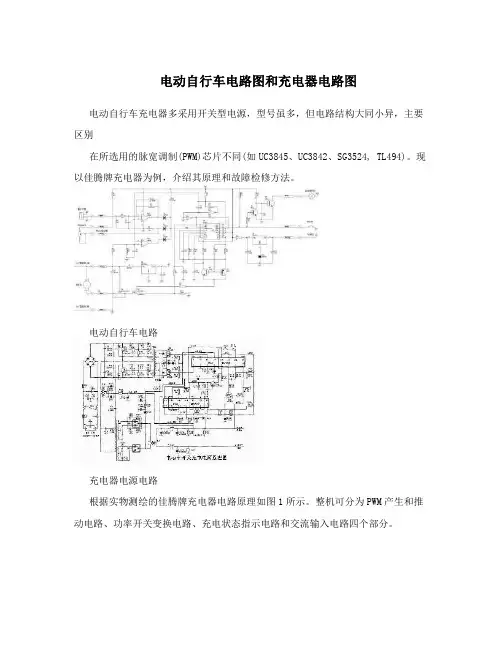

电动自行车电路充电器电源电路根据实物测绘的佳腾牌充电器电路原理如图1所示。
整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。
I.PWM产生和推动电路PWM产生电路由IC1( TL494)和外围元件构成。
TL494是PWM开关电源集成电路。
引脚功能和内部方框图如图2所示。
IC1第?、?脚外接的C1O、 R19是定时元件，决定锯齿波振荡器的振荡频率，f=1.1/RC，按图中数值为50kHz。
第(14)脚是+5V基准电压输出端，除片内使用外，还直接或分压后供第?、?、(13)脚和IC2使用。
第(13)脚为输出方式控制端，在该脚接低电平时为单端输出方式，图中接第(14)脚+5V高电平，为双端输出方式。
第?脚为死区时间控制端，该脚电位决定死区时间。
电位升高，死区时间延长，输出脉宽变窄，当电位大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。
凡输出端采用半桥式或全桥式开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。
图中该脚电位由基准电压经R24和R20分压取得，实测电压为0.46V。
C15是软启动电容。
第?、?脚和第(16)、(15)脚是IC1内部两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。
+44V充电电压经R28、R27和R26分压反馈至第?脚。
C15是软启动电容。
第?脚电位由基准电压经R23和R3分压取得，实测为3.2V,第?脚电位愈高，输出脉宽愈窄，充电电压愈低;反之脉宽增宽，充电电压升高。
从而实现稳定+44V充电电压的目的。
Ra是充电压调试电阻，Ra和R26的并联阻值愈小，充电电压愈高。
电动车线路图(大全)

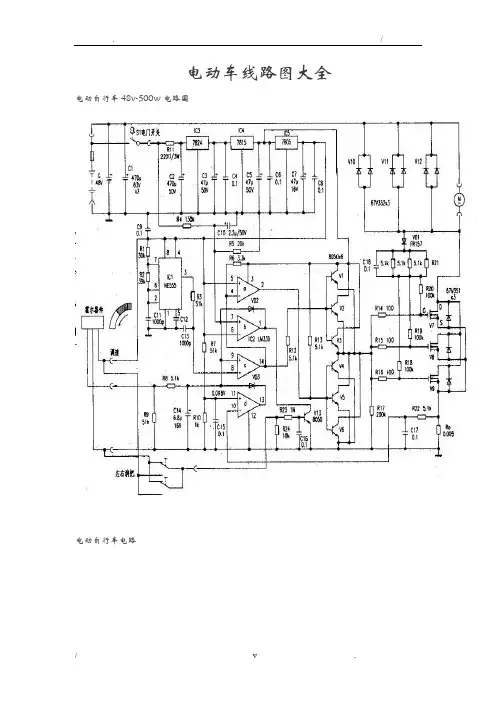

电动车线路图大全电动自行车48v-500w电路图
电动自行车电路
电动自行车电路图
奥文wml36-180g电动自行车电路图
zkc3615mz电动自行车电路图
三友牌sayo20zhd2电动自行车电路图
电动自行车:芯片mc33035电路
电路图:电动自行车
中功率zys电动自行车电路图
电路图电动自行车
电路图之电动自行车
电路图之电动自行车新旭wmb
电动车无刷控制器电路图
电动自行车原理图01
电动自行车原理图02
电动自行车电路图03
电动自行车无刷专用芯片mc33035
电动车有刷控制器原理图
电动自行车新旭48v-500w 电路图
电动三轮车线路图。
电动车的全车电路原理
电动车的全车电路原理电动车电路原理图电动车线路分两部分！第一部分是灯和喇叭部分第二部分是控制电机部分你500W电摩也一样，大部分车子是控制的正极，也就是说车子负极全部相通！电池的正极出来后有个空气开关，然后空气开关上的出线直接连接到锁线和充电插孔线还有控制器电源部分的粗红线；经过锁线出来后的线分别连接到转换器（将48V转化成12V）和控制器电源部分的细红线，转换器三根线（细黑直接接电池负极就是车子的负极；细红线接锁线，就是48V正极；然后细黄线出来的是12V）细黄的12V电出来后到喇叭开关，大灯开关，转向开关和刹把上的开关；然后打开后再到喇叭，大灯，转向灯下面来说说控制电机部分，控制电机的东西就是控制器（铝制盒子，上面有很多出线）1电源部分（刚刚上面已经提到的）电源线是三根线组成：粗黑—直接接电池负；粗红—直接接电池正，但是要经过空气开关；细红—直接连接的是锁的出电线2电机部分：电机线是由三根粗线和5根细线组成（这里就不细说）这八根线根据颜色连接在控制器上3控制部分：转把（转把由三根线组成这里也不细说）刹把（电摩百分之九十九都是高电平断电，前面已经说了刹把上的开关一边连接的是12V正极，还有一边就连接在控制器的高电平刹车断电线上，刹车断电线一般是绿黄色线）4防盗部分：现在的大部分控制器都有外接防盗器功能，插上防盗器可以用防盗器的遥控器开关电源和锁电机，一共有5根线，市面上有两种插件方式，一种是一个6孔插头，上面插着5根线（红，黑，兰，绿，橙）还有一种是两个插件组成的（红黑插在一个插件上，兰绿橙插在一个4孔插件上）5仪表显示线，电摩控制器一般是紫色线，直接接仪表电动车维修全集电动车,全集,维修①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。
如电机运转，则为刹把故障，应更换刹把。
电动车线路图(大全)
电动车线路图大全电动自行车48v-500w电路图
电动自行车电路
电动自行车电路图
奥文wml36-180g电动自行车电路图
zkc3615mz电动自行车电路图
三友牌sayo20zhd2电动自行车电路图
电动自行车:芯片mc33035电路
电路图:电动自行车
中功率zys电动自行车电路图
电路图电动自行车
电路图之电动自行车
电路图之电动自行车新旭wmb
电动车无刷控制器电路图
电动自行车原理图01
电动自行车原理图02
电动自行车电路图03
电动自行车无刷专用芯片mc33035
电动车有刷控制器原理图
电动自行车新旭48v-500w 电路图
电动三轮车线路图
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
电动车线路图(全套整合)

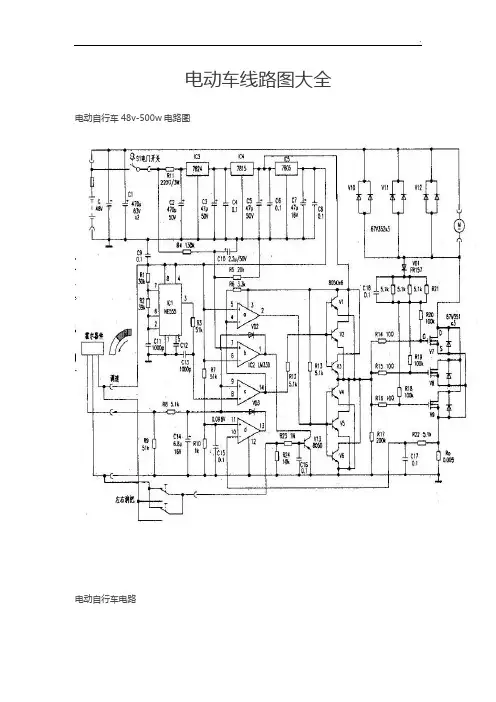

电动车线路图大全电动自行车48v-500w电路图
