空调水系统平衡阀调试方案
空调系统中使用水力平衡阀的水力调试方法
各 个 平衡 阀
变时 ． 其流 量与开度成线性关 系； ）流 量实时可测性 。通过专 （、 ２
用 的 流 量 测 量 仪 表 可 以在 现 场 对 流 过 水 力 平 衡 阀 的流 量 进 行 实测
的 流 量 是 相
同 的． 如 图 １
Ｖ Ｌ
理调节 ， 文主要阐述 的是前者 ， 本 也可作后 者的参考 ） 。
水 力 平 衡 阀 有两 个 特 性 ： ）具 有 良好 的调 节 特 性 。一 般 质 （、 １
量 较 好 的水 力 平 衡 阀都 具 有 直 线 流 量 特 性 ， 在 阀 二 端 压 差 不 即
（１ 串联 ２、
量 ． 此这 种调 节 只 能 说 是 定 性 的和 不 ； 的 ， 常 给 工 程 安 因 隹确 常 装 完 毕 后 的 调 试 工 作和 运 行 管理 带来 极 大 的 不便 。因此 近 些 年
量 Ｑ １、 ｖ Ｑ ３的 比值保持不 变。如果将调 节阀 Ｖ 、 ２ ｖ ０ ２、 ｖ １Ｖ 、
调定 后． Ｖ 、Ｖ 、Ｖ Ｋ １Ｋ ２ Ｋ ３保 持 不 变 ．则调 节 阀 Ｖ１Ｖ 、 ３的 流 、 ２Ｖ
虽 然 某 些 通 用 阀 门 如 截止 阀 、 阀 等 也 具 有 一 定 的调 节 能 球
力 ．但 由于 其调 节 性 能 不 好 以 及 无 法 对调 节 后 的流 量 进 行 测
价。 关键 词 ： 水力失调 水力平衡 阀 系统平衡调试
１ 、引言 ：
在 建 筑 物 暖通 空调 水 系 统 中 ， 水 力 失 调 是 最 常 见 的 问题 。
压 差 ， 且 系统 中 包 含 多个 水 力平 衡 阀 ． 调 节 时 这 些 阀 的 流 而 在
空调水系统压差平衡调试施工工法
空调水系统压差平衡调试施工工法一、前言空调水系统压差平衡调试施工工法是指通过对空调水系统中不同回风口、进风口、末端设备等进行调整和改造，使实际工程中水系统的压差分布达到设计要求的一种施工方法。
本文将对该工法进行详细介绍。
二、工法特点1. 精确调节：该工法通过对水流分配系统的调整，可以实现系统中各个位置的水压差分布达到设计要求，实现精确调节和平衡。
2. 灵活适应：该工法适用于各种类型和规模的空调水系统，可以根据具体的实际情况进行调整和改造，具有很强的适应性。
3. 经济高效：采用该工法可以避免因系统水压差分布不均匀而导致的能耗增加和设备故障，具有较高的经济效益。
三、适应范围该工法适用于各种类型的空调水系统，包括中央空调系统、分体式空调系统等，适用于不同规模的建筑物，例如商务楼、住宅小区、医院、学校等。
四、工艺原理该工法的施工工艺基于实际工程中空调水系统的运行特点和压力分布情况。
首先，通过对系统的水流分配进行调整，改变水流的路径和速度，从而达到平衡压力的目的。
其次，通过对末端设备进行调整和改造，使得不同末端设备的平均水压差接近设计要求。
最后，结合现场实际情况进行实时调试，以确保水压差平衡效果达到设计要求。
五、施工工艺（此处根据实际情况进行详细描述）六、劳动组织施工过程中需要合理组织施工人员，保证工期和施工质量。
根据实际情况，确定施工队伍的规模和人员数量，明确各个人员的职责和任务分工。
七、机具设备施工过程中需要使用各种机具设备，包括调节阀、流量计、压力表、水泵等。
这些设备可以实现对空调水系统的调试和监测，确保施工过程的稳定和成功。
八、质量控制施工过程中需要进行严格的质量控制，包括对施工工艺的合理性进行评估和验证，对施工过程中的关键节点和参数进行实时监测和调整，以确保施工过程的质量达到设计要求。
九、安全措施施工过程中需要注意各种安全事项，包括工人的施工安全、机具设备的使用安全等。
特别是对施工工法的安全要求，如使用防护装置、避免高空作业等，确保施工过程中的安全。
暖通空调水系统水力平衡调节
简介：本文阐述了暖通空调水系统中选用水力平衡阀的原因，并介绍了水力平衡阀的特性，以及应用水力平衡阀对水系统进行水力平衡调节的步骤、方法，特别是结合工程实例详细阐述了系统联调的要求、过程和评价。
关键字：水力失调水力平衡阀系统平衡调试1、引言：在建筑物暖通空调水系统中，水力失调是最常见的问题。
由于水力失调导致系统流量分配不合理，某些区域流量过剩，某些区域流量不足，造成某些区域冬天不热、夏天不冷的情况，系统输送冷、热量不合理，从而引起能量的浪费，或者为解决这个问题，提高水泵扬程，但仍会产生热（冷）不均及更大的电能浪费。
因此，必须采用相应的调节阀门对系统流量分配进行调节。
虽然某些通用阀门如截止阀、球阀等也具有一定的调节能力，但由于其调节性能不好以及无法对调节后的流量进行测量，因此这种调节只能说是定性的和不准确的，常常给工程安装完毕后的调试工作和运行管理带来极大的不便。
因此近些年来，在越来越多的暖通空调工程水系统的关键部位（如集水器）、特别是在一些国外设计公司设计的工程项目中，均大量地选用水力平衡阀来对系统的流量分配进行调节（包括系统安装完后的初调节和运行管理调节，本文主要阐述的是前者，也可作后者的参考）。
水力平衡阀有两个特性：⑴、具有良好的调节特性。
一般质量较好的水力平衡阀都具有直线流量特性，即在阀二端压差不变时，其流量与开度成线性关系；⑵、流量实时可测性。
通过专用的流量测量仪表可以在现场对流过水力平衡阀的流量进行实测。
2、系统水力平衡调节：水系统水力平衡调节的实质就是将系统中所有水力平衡阀的测量流量同时调至设计流量。
2.1 单个水力平衡阀调节单个水力平衡阀的调节是简单的，只需连接专用的流量测量仪表，将阀门口径及设计流量输入仪表，根据仪表显示的开度值，旋转水力平衡阀手轮，直至测量流量等于设计流量即可。
2.2 已有精确计算的水力平衡阀的调节对于某些水系统，在设计时已对系统进行了精确的水力平衡计算，系统中每个水力平衡阀的流量和所分担的设计压降是已知的。
空调水系统调试方案
空调水系统调试方案调试的前提条件及系统检查调试的前提条件系统检查系统检查工作分为管路系统的检查工作和设备的检查工作。
（1)管路系统的检查设备单机试运转及测试水泵的单机试运转及测试步骤冷却塔的单机试运转及测试步骤冷水机组的单机试运转及测试的步骤设备的联动及平衡调试系统中所有单机试运行确定没有问题后，开始对设备进行联动，联动调试时电源应使用正式供电，并保证供电的稳定性和设备接线的正确性。
水泵的联动及平衡调试空调冷冻水系统和空调热水系统的调试方法相同：首先对二次空调水系统进行联动调试。
将末端支管及空调设备的所有阀门打开，逐台启动循环水泵，待管道上压力表读数稳定后，记录读数，依次测试水泵电流，测量流经每个水泵的流量；水泵并联运行后流量分配会发生变化，用手动阀门调整，相差范围在10%为合格，调整过程中要注意压力表数值变化及总流量变化，控制在设计值的10%以内。
调整完空调二次水系统后，以同样的方法调整空调一次水系统。
冷水机组联动及平衡调试由于在单机调试时已使单台机组的运行达到要求，所以联动时只需要用阀门将流经各台冷水机组的流量平衡即可。
先将所有冷水机组的进出口阀门打开，但是并不启动冷水机组，然后逐台启动循环水泵，用超声波流量计测出流经每台冷水机组的流量，然后根据数值调节阀门，最终使各路流量平衡。
冷水机组联动运行必须在所有系统调试完毕后进行，并且要选择环境负荷满足冷水机组同时运行的要求时进行，即负荷较大的季节。
在一个完整的系统中，首先启动AHU，冷却塔，然后启动冷冻水循环水泵、冷却水循环水泵，最后逐台启动冷水机组，待运行稳定后，测试记录流经每台冷水机组的流量，冷冻水和冷却水的进出水温度，冷水机组的运行电压、电流；测试记录流经每台冷却塔的流量，进出口空气的干湿球温度；整个系统停止运行时，应先关闭冷水机组，然后再关闭AHU、关闭冷冻水循环泵、冷却水循环泵、冷却塔。
管路系统的平衡调试在空调水系统中，水力失调是最常见的问题。
watts空调水系统全面水力平衡完美解决方案
静态水力平衡：通过在水系统管道中增设静态平衡阀 及对系统进行全面水力平衡调试，使在设计工况下，每个 末端设备流量均同时达到设计流量，实现静态水力平衡。
实现静态水力平衡的主要产品有：静态平衡阀
( 三 ) 三个测量标准的实现形式 实现静态水力平衡的系统也就达到了全面水力平衡的
2、电动控制阀两端的压差不能变化太大，以保证控制阀有 良好的控制特性。
3、一二次侧系统的流量相匹配，确保主机和末端获得设计 供回水温度。
实现动态水力平衡的主要产品有：动态流量平衡阀、 压差控制阀、电动平衡二通阀、动态平衡电动调节阀。
一二次侧水力互扰：当主机侧多台主机并联时，存在 多台主机不同组合条件下运行，这时各运行主机之间会存 在水力互扰；或者，在二次侧运行工况变化时，系统的阻 力特性会随之改变，从而引起输配侧不同支路之间的水力 互扰。对于二次泵变流量系统，还存在一二次侧流量不匹 配问题。
为实现室内设定温度，系统每天提前 1~2 小 时开机
每天比水力失调系统少运行 1 小时以上
按一天运行 8 小时计算，少运行 1 小时节省 运行能耗 12.5%!
系统阻力过大，水泵在高扬程下运行
系统可在最低阻力下运行，计算出多余扬程， 通过变频降低水泵能耗
通常可降低能耗
20%
！
部分负荷下，水力失调将更加严重，过流回 路加剧过流，造成能耗浪费
第一个测量标准：在设计工况下，所有末端设备都能同时 够达到设计流量。
实现动态水力平衡的系统也就达到了全面水力平衡的 第二个测量标准：电动控制阀两端的压差不能变化太大， 以保证控制阀有良好的控制特性。
当实现了前两个测量标准，同时在一二次侧界面处采 用了合适的旁通方式，通过全面水力平衡调试后，确保一 次侧流量大于等于二次侧的设计流量，那么空调系统就能 达到全面水力平衡的第三个测量标准：一二次侧系统的流 量相匹配。
暖通空调水系统的水力平衡调节

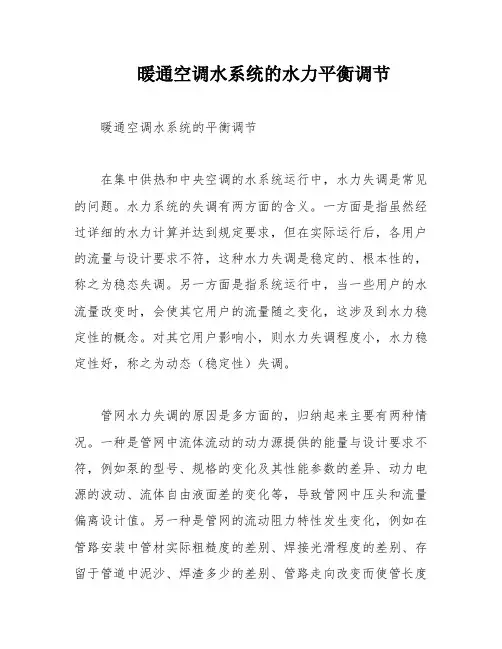

暖通空调水系统的水力平衡调节暖通空调水系统的平衡调节在集中供热和中央空调的水系统运行中，水力失调是常见的问题。
水力系统的失调有两方面的含义。
一方面是指虽然经过详细的水力计算并达到规定要求，但在实际运行后，各用户的流量与设计要求不符，这种水力失调是稳定的、根本性的，称之为稳态失调。
另一方面是指系统运行中，当一些用户的水流量改变时，会使其它用户的流量随之变化，这涉及到水力稳定性的概念。
对其它用户影响小，则水力失调程度小，水力稳定性好，称之为动态（稳定性）失调。
管网水力失调的原因是多方面的，归纳起来主要有两种情况。
一种是管网中流体流动的动力源提供的能量与设计要求不符，例如泵的型号、规格的变化及其性能参数的差异、动力电源的波动、流体自由液面差的变化等，导致管网中压头和流量偏离设计值。
另一种是管网的流动阻力特性发生变化，例如在管路安装中管材实际粗糙度的差别、焊接光滑程度的差别、存留于管道中泥沙、焊渣多少的差别、管路走向改变而使管长度的变化、弯头、三通等局部阻力部件的增减等，均会导致管网实际阻抗与设计值偏离。
尤其是一些在管网设置的阀门，改变其开度即可能改变管网的阻力特性。
水力失调对管网系统运行会产生不利影响。
管网系统往往是多个循环环路并联在一起的管路系统。
各并联环路之间的水力工况相互影响，必然会引起其他环路的流量发生变化。
如果某一管段的阀门开大或关小，必然导致管路流量的重新分配，即引起了水力工况的改变。
当某些环路因发生水力失调而流量过小，如锅炉循环系统中水冷壁管路流量分配不均，使部分管束水流停滞则有可能发生爆管事故；在制冷机水循环系统中，蒸发器管束因此可能发生冻管事故。
在供热空调系统中流体流量的变化使其负担输配的冷热量改变，即其水力失调必然会导致热力失调。
在水力失调发生的同时，管网中的压力分布也发生了变化。
在一些特殊情况下，局部管路和设备内的压力超过一定的限值，则可能使之破坏。
为了解决水力失调问题，可以采用静态水力平衡阀、动态平衡阀、动态平衡电动调节阀等阀门进行平衡调节。
空调水系统平衡阀调试方案
空调水系统平衡阀调试方案空调水系统平衡阀调试方案一、项目概况该空调水系统为集中新风系统，不分高低区，由冷、热源机房直供。
制冷工况供回水温12/18℃，制热工况供回水温46/40℃。
二次侧采用一级泵闭式变流量双管制水系统。
换热机组（含补水定压装置）设在地下室新风机房内。
每层每户环路分支处设水流静态平衡阀。
二、平衡方案1、每层每户环路分支处回水管上安装静态平衡阀。
2、立管回水管上安装静态平衡阀。
3、每组板式换热器一次侧总管回水管上安装静态平衡阀。
4、集水器主管上安装静态平衡阀。
三、调试前准备工作1、平衡阀安装前，厂家安排技术人员到现场做安装指导工作，并提交详细的安装指导说明文件。
现场负责人必须按照厂家提供说明进行平衡阀安装。
2、平衡阀正确安装完毕系统运行后，项目负责人须提前联系厂家技术人员，确认系统运行情况，并提供系统调试所需资料：水系统原理图、平面图、设备设计参数（流量、水阻、冷量、温差）以及各平衡阀设计流量，协商调试前准备工作及确认调试时间。
3、现场须满足以下运行条件，才能进行水力平衡调试工作：平衡阀是否安装完毕：是/否平衡阀的安装位置是否符合设计规范要求：是/否空调水系统是否通过了强度实验和严密性实验：是/否/未定空调水系统内循环水泵是否能正常运转：是/否/未定空调水系统是否通过整体试运行24小时：是/否/未定空调水系统内的循环水质情况：好/一般/差/未定管路中是否出现堵塞：是/否/未定在以上对该系统调试前的调查中，若第1、2、3、4、6其中任意一项为“否”或“未定”则该系统需将此问题解决后，方可进行调试。
若第5项条件不满足，也需在调试前及时处理，以免影响调试测量精度。
在进行平衡阀调试前，请先检查系统中是否有细渣，如有请进行排污和清洗过滤器，以免堵塞仪器口和阀门，影响调试结果和仪器损坏。
调试前应派专人检查系统管路、阀门、设备等是否有异常情况，并作好笔录以免干扰调试。
在调试之前请将水系统中除旁通阀门外的所有阀门按设计要求全部打开，按照设计要求打开所有末端设备系统，满负荷运转。
空调水系统压差平衡调试施工工法(2)
空调水系统压差平衡调试施工工法一、前言空调水系统压差平衡调试施工工法是一种在空调系统安装和调试中常用的方法，用于实现不同区域之间水流的均衡，从而提高空调系统的运行效率和性能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点空调水系统压差平衡调试施工工法具有以下几个特点：一是工艺简单易操作，不需要复杂的设备和技术；二是适应范围广，可以应用于各种类型的空调系统；三是调试过程可控性强，可以根据实际需求进行调整；四是可以提高空调系统的运行效率和性能，减少能耗和运行成本。
三、适应范围空调水系统压差平衡调试施工工法适用于各类建筑物的空调系统，包括办公楼、商场、酒店、医院等。
无论是新建项目还是改建项目，无论是小型还是大型项目，无论是中央空调系统还是分体空调系统，都可以采用该工法进行调试。
四、工艺原理空调水系统压差平衡调试施工工法的原理是通过调整调节阀的开度，控制水流的动态平衡。
通过在空调水系统中设置调节阀和测压装置，实时监控系统中的压差，并根据监测结果进行相应的调整，使得各个支路之间的水流平衡，从而提高系统的整体性能。
五、施工工艺空调水系统压差平衡调试施工工法的施工工艺主要包括准备工作、调试过程和试运行阶段。
准备工作包括确定水管布置和调节阀安装位置；调试过程包括设置测压装置、进行压差监测、调整调节阀开度；试运行阶段则是对调试结果进行验证和优化。
六、劳动组织劳动组织是保证施工工法顺利进行的关键因素之一。
在空调水系统压差平衡调试过程中需要配备合适的施工人员和技术人员，确保施工工艺的正确实施和质量的可控。
七、机具设备在空调水系统压差平衡调试施工过程中所需的机具设备主要有调节阀、测压装置、压差监测仪器等。
这些设备可根据工程实际情况进行选择和配置。
八、质量控制为了保证施工工法的质量，需要采取一系列质量控制措施。
包括对施工人员进行培训和交底，严格按照操作规程进行施工，定期进行质量检查和验收，以及记录和整理施工数据等。
空调水系统水力平衡调试施工工法(2)
空调水系统水力平衡调试施工工法空调水系统水力平衡调试施工工法一、前言空调系统是现代建筑中重要的设备之一，其正常运行对于建筑内部的温度、湿度和空气质量有着重要的影响。
水力平衡调试是空调系统施工中必不可少的一环，其目的是确保水流在系统中的平衡分配，保证各个末端设备的工作正常，提高空调系统的效能和节能率。
二、工法特点空调水系统水力平衡调试施工工法以水力学原理为基础，通过合理的水力管道设计和调整来达到系统的水力平衡。
具体来说，该工法的特点包括：1. 系统综合考虑：考虑到空调系统的整体运行，从整个系统的角度出发进行调试。
2. 适用灵活：可适用于不同类型的空调系统，如单一冷水机组、冷热水机组和中央空调水系统等。
3. 分析调整：通过水力计算和水力模拟，分析系统中的水流分布情况，并对水泵的流量和阀门的开度进行调整。
4. 预测优化：根据建筑的功能需求，预测不同区域的水力需求，优化水力系统的设计和调试目标。
5. 监测分析：利用仪表设备对水流参数进行实时监测和分析，根据测量结果对系统进行调整和优化。
三、适应范围空调水系统水力平衡调试施工工法适用于各类建筑的空调系统施工，包括商业建筑、住宅建筑、医疗建筑、工业建筑等，特别适用于大型建筑物和中央空调系统的调试。
四、工艺原理空调水系统水力平衡调试施工工法基于以下几个原理：1. 流量平衡原理：根据系统的设计原则和各个末端设备的需水量，对系统中的各个支路进行流量分配和调整，保证各个末端设备工作正常。
2. 压力平衡原理：通过调节水泵的流量和阀门的开度，保持系统中的水流压力在合理范围内，避免过高或过低的压力对系统造成影响。
3. 抗污性原理：对于可能产生水垢、锈痕和微生物的部分，采用合适的防腐措施和定期的清洗维护，确保系统长期稳定运行。
4. 节能原理：通过合理的水力平衡调整，使水泵和末端设备的运行在最佳状态，提高系统的能效，降低运行成本。
五、施工工艺空调水系统水力平衡调试施工工法的施工分为以下几个阶段：1. 系统测量和分析：通过测量系统中各个末端设备的流量、压力和温度等参数，进行系统水力计算和水力模拟分析。
暖通空调水系统的平衡调节
暖通空调水系统的平衡调节暖通空调水系统在运行中需满足水流量、水压和水温的平衡，以保证系统运行的稳定性和效率。
平衡调节是指通过一定的方法使系统内的水流量、水压和水温达到平衡状态，从而提高系统运行效率、延长设备寿命、减少能耗、降低运行成本。
1. 平衡调节的原因暖通空调水系统的平衡调节是为了避免因系统内水流量不均匀、水压不足或过高、水温不稳定等问题而导致设备出现故障或运行不稳定的情况。
例如，当系统内部的水流量不同，有些管道中水的流动速度较快，有些则相对较慢，这可能导致一些设备的水流量不足，影响空调效果，此时就需要进行平衡调节，使水流量达到平衡状态，从而让设备正常运行。
2. 平衡调节的方法2.1 水平衡调节法水平衡调节法是最常用的一种平衡调节方法，其基本原理是通过调节阀门的开度来调整水流量，从而达到水平衡状态。
这种方法特别适用于需要控制多个分支管道的系统。
在使用水平衡调节法的过程中，我们可以根据需要安装流量计、压力计等设备，帮助我们更好地进行平衡调节。
2.2 灰口板法灰口板法是一种通过调节阀门的直径大小来控制水流量，从而实现平衡调节的方法。
在使用灰口板法的过程中，需要根据管道的长度、直径、材料等因素来确定阀门的大小，以确保每个阀门都能够起到平衡调节的作用。
灰口板法相对于水平衡调节法来说，更为简便，但对于管道长度差距较大的系统，效果可能不够理想。
2.3 自动平衡阀法自动平衡阀法是一种使用自动平衡阀来调节水流量的平衡调节方法，该方法适用于需要长时间运行、需不间断地保持平衡状态的系统。
与其他两种方法相比，自动平衡阀法的优势在于其实现自动化，无需重复调节。
但同时也需要注意其成本较高，一些小型系统可能无法承担。
3. 平衡调节后的优势通过平衡调节处理暖通空调水系统，能够达到以下优势：•设备稳定运行，延长设备使用寿命•系统效率提高，降低能耗、运行成本•系统维护成本减少，因为平衡后的系统可以降低维护密度•减轻环境压力，因为平衡后的系统可以降低能源消耗，从而减少二氧化碳和其他温室气体的释放4.，暖通空调水系统的平衡调节对于设备运行和能耗方面都有很大的帮助。
空调水系统调节中平衡阀的使用
空调水系统调节中平衡阀的使用摘要：本文介绍了系统水力失调的原因及平衡阀在解决水力失调中的重大作用。
介绍了几种平衡阀的特点及其应用。
重点介绍了定压调节的几种情况。
强调了合理组合及配置平衡阀对空调水系统的平衡起到至关重要的作用。
关键词：水力失调，水力平衡，平衡阀，静态平衡，动态平衡Abstract: this paper introduces the system of hydraulic disorders cause and balancing valve in solving the important role of hydraulic disorders. Introduces some characteristics and the application of balancing valves. Focusing on the constant pressure regulation of several ways. Emphasizes the reasonable combination and configuration balancing valve to the balance of the air conditioning water system play a crucial role.Keywords: hydraulic disorders, hydraulic balance, balancing valve, static balance, the dynamic balance一、水力失调水力失调是由于水力失衡而引起运行工况失调的一种现象，是空调水系统中常出现的较为严重的问题，是造成系统运行效果差、能源严重浪费等问题的主要原因。
引起水力失调的原因很多，有的可能是系统初调节不好或未进行初调节，有的可能是没有安装平衡器件或平衡器件安装不正确。
水力失调可分为静态和动态两种类型：（1）静态水力失调静态水力失调是水系统自身固有的，它是由于管路系统特性阻力系数的实际值偏离设计值而导致的。
空调水系统调试方案
空调水系统调试方案本调试方案适用于南京XXX项目的机房空调系统调试工作。
项目建筑面积为.2㎡，包括地上.5㎡和地下.7㎡。
根据合同要求，本次科技机房工程工作内容包括自地源侧一级分、集水器（不含）预留单片国标接驳法兰至各楼栋二次换热机房、地下室新风机房、屋顶新风机组之间设备、管道、阀门等所有附件的供货及安装。
机房空调系统包括地源热泵主机、冷却塔、螺杆式冷水机组甲供，以及与各楼栋换热机组、新风机组等设备的连接（换热机组、新风机组预留单片国标接驳法兰）。
同时，本方案还包括科技系统BA控制系统供应及安装（自地源井至户内末端全系统）。
三、空调水系统冲洗为了确保空调水系统能够顺利地进行调试，本方案加入了空调水系统冲洗方案。
具体步骤如下：1、关闭所有阀门，将水泵关闭。
2、打开系统排放阀门，排放系统内的水。
3、将清洗泵连接至系统进口处，将清洗液注入系统中。
4、打开水泵，将清洗液循环流动。
5、循环清洗液至系统内部达到清洗效果。
6、排放清洗液，并用清水反复冲洗至系统内无残留物。
7、关闭排放阀门，打开所有阀门，将水泵开启，进行系统调试。
四、调试目的本次调试的主要目的是确保机房空调系统的正常运行。
具体包括以下几个方面：1、检查空调水系统的管道、阀门、泵等设备的安装质量，确保其符合设计要求。
2、检查空调水系统的水流量、压力、温度等参数，确保其符合设计要求。
3、调试空调水系统的自控系统，确保其能够正常运行。
4、检查空调水系统的防冻、防腐措施是否到位，确保系统的稳定性和可靠性。
五、调试人员组织调试人员应由项目部技术人员和设备供应商的技术人员组成，确保调试工作的专业性和全面性。
调试人员应熟悉空调水系统的设计要求和调试流程，并具备相关的技术资格证书。
六、调试准备1、检查空调水系统的安装质量，确保其符合设计要求。
2、检查空调水系统的设备是否完好，如管道、阀门、泵等设备是否有漏水、漏气、漏油等现象。
3、检查空调水系统的自控系统是否正常，如传感器、控制器、执行器等设备是否正常工作。
空调水系统平衡阀调试方案讲解学习
空调水系统平衡阀调试方案空调水系统平衡阀调试方案一、项目概况空调水系统：（1）集中新风系统，不分高低区，由冷、热源机房直供。
制冷工况供回水温12/18℃，制热工况供回水温46/40℃。
（2）二次侧采用一级泵闭式变流量双管制水系统。
制冷季节，换热机组一次侧供回水温12/18℃，二次侧供回水温17/20℃；制热季节，一次侧供回水温46/40℃，二次侧供回水温33/28℃。
换热机组（含补水定压装置）设在地下室新风机房内。
换热机组含补水定压装置。
（3）每层每户环路分支处设水流静态平衡阀。
二、平衡方案1、每层每户环路分支处回水管上安装静态平衡阀。
如下图：2、立管回水管上安装静态平衡阀。
如下图：3、每组板式换热器一次侧总管回水管上安装静态平衡阀。
如下图：4、集水器主管上安装静态平衡阀。
如下图：三、调试前准备工作1、平衡阀安装前，厂家安排技术人员到现场做安装指导工作，并提交详细的安装指导说明文件。
现场负责人必须按照厂家提供说明进行平衡阀安装。
2、平衡阀正确安装完毕系统运行后，项目负责人须提前联系厂家技术人员，确认系统运行情况，并提供系统调试所需资料：水系统原理图、平面图、设备设计参数（流量、水阻、冷量、温差）以及各平衡阀设计流量，协商调试前准备工作及确认调试时间。
3、现场须满足以下运行条件，才能进行水力平衡调试工作。
调试前对该工程空调系统的调查报告：请在所选择的“□”中打“√”1、平衡阀是否安装完毕：是□ 否□2、平衡阀的安装位置是否符合设计规范要求：是□ 否□3、空调水系统是否通过了强度实验和严密性实验：是□ 否□ 未定□4、空调水系统内循环水泵是否能正常运转：是□ 否□ 未定□5、空调水系统是否通过整体试运行24 小时：是□ 否□未定□6、空调水系统内的循环水质情况：好□ 一般□ 差□ 未定□7、管路中是否出现堵塞：是□ 否□ 未定□ 说明：在以上对该系统调试前的调查中，若第1、2、3、4、6其中任意一项为“否” 或“未定”则该系统需将此问题解决后，方可进行调试。
暖通中央空调水系统水力平衡如何调试？
暖通中央空调水系统水力平衡如何调试？暖通中央空调系统的目标是在最低的能耗水平下提供需要的（舒适的）室内温度。
为了达到这两个目标，系统可能采用了变频和自控技术。
但是发挥这些设备功能的前提条件是水系统达到全面的平衡。
即生产部分（冷水机组）、输配部分和末端设备部分的所有回路应该满足水力平衡的三个必要条件。
第一：所有的末端设备在设计工况下可以获得设计流量；第二：电动调节控制阀的压差变化不能太大；第三：生产侧的流量要大于等于分配侧的总流量。
全面水力平衡是中央空调系统实现正常功能的基础保障。
全面水平衡包括冷水机组部分的平衡；输配部分的水力平衡以及末端设备的水力平衡。
一、平衡阀的定义平衡阀是在水力工况下，起到静态或动态平衡调节的阀门。
平衡阀主要是起流量调节作用，平衡阀相当于在水系统中的一个阻力元件。
就暖通空调水系统而言，水在管路中流动是有阻力的，并且阻力随着管路的延伸逐渐增大，而水自然会往阻力小的地方流，造成距离机房远近不同的管路获得的流量无法满足系统实际需要，即近的管路流量偏大，远的管路流量偏小，其表现为一幢建筑的不同区域的室内温度冷热不均。
平衡指的就是用某种方法或某种产品使系统不同管路的阻力达到平衡，确保系统的每一个管路都获得其实际所需要的流量其最终目的就是要使整幢建筑的室内温度达到均衡！二、平衡阀的分类1.静态平衡阀：亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前需要下的部分负荷的流量需求。
2.动态流量平衡阀：亦称自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是根据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定。
空调水系统水平衡调试方案
暖通空调水系统平衡调节方案准备工作：1、校核水系统各个分支的空调冷热水设计流量是否合理；2、检查水泵新风机组空调机组和风机盘管的水过滤器是否已清洗干净3、检查空调冷热水管路的手动阀门（包括蝶阀、闸阀、静态平衡阀）是否处于全部打开状态且阀门开度可调；4、检查水泵冷水机组新风机组空调机组和风机盘管的手动阀门（包括蝶阀、闸阀、水力平衡阀）是否处于全部打开状态且阀门开度可调；5、检查新风机组空调机组和风机盘管的冷热水电动阀是否可以正常工作且处于完全开启状态；6、收集整理水泵、平衡阀、电动阀样本；7、检查水泵的开启台数是否符合设计要求；8、将各管路的控制阀进行分组及编号，绘制简图，并标注设计流量；以该图为例，此系统为一个2级并联和一个2级串联组成的，V1-V3，V4-V5…V16-V18为一级并联系统，G1、G2…G6为二级并联系统，V1-V3，V4-V5…V16-V18又分别与G1、G2…G6组成一级串联系统，G1、G2…G6又与G组成二级串联系统。
方案一：。
若（1）保持整个系统所有阀门全开，测量总管阀G的流量，计算流量比Q总Q总<1，则是因为手动阀、平衡阀、电动阀、风机盘管的电动两通阀未打开，或=1.0。
是管路中有气体，或是过滤器堵塞，或设计扬程不足；调节Q总（2）逐一测量G1、G2…G6的实际流量，计算Q值。
测量时无顺序要求。
为基准，（3）根据Q值大小排序，若Q1<Q2<Q3<Q4<Q5<Q6，以主管流量比Q总按照Q值由大到小，依次调节各个阀门（G6→G5→G4→G3→G2→G1），使分别达到主管的流量比Q。
总，若变化≥5%，则需按照（1）-（3）再次微调。
（4）测量主管Q总（5）按照（1）-（3）的步骤调节1-6阀组的流量平衡。
以第1组为例（6）测量记录V1、V2、V3的流量比值q1、q2、q3，以G1的流量比值Q1为基准。
假设q1<q2<q3，则暂时保持V1阀的全开状态，调节两外2个阀；（7）调节V3开度，使q3=Q1（8）调节V2开度，使q2=Q1（9）测量V1的流量和q1，若q1＞Q1，则调节V1使q1=Q1。
平衡阀调试方案
平衡阀调试手册欧文托普阀门系统（北京）有限公司欧文托普静态平衡阀介绍静态平衡阀亦称手动平衡阀，数字锁定平衡阀，它的作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡输配的作用。
手动平衡阀的作用对象是系统的阻力，基本功能：消除环路剩余压头限定环路水流量。
手动平衡阀与普通截止阀区别在于，调节对象，手动平衡阀调节对象是系统的阻力，而普通截止阀主要调节阀前、阀后起关断作用的，它们阀门特性曲线，如下图所示，平衡阀理论流量特性为等百分比（近似）特性，当阀权度30－50%，实际为线性流量特性。
1、手动截止阀特性曲线；2、线性特性[阀实际工作曲线、阀权度0.2]3、线性特性曲线；4、等百分比特曲线；手动平衡阀与普通截止阀不同之外还在于有开度指示、开度锁定装置及阀体上有两个测压口。
在管网平衡调试时，用软管将被调试的平衡阀测压口与专用欧文托普的流量测量计算机或压差测量仪连接，仪表能显示出流经阀门流量值或压降值，进而可计算出阀门的实际流量。
平衡阀测量流量原理：从流体力学观点看，平衡阀相当于一个局部阻力可以改变的节流元件，以压缩液体为例，由流量方程式可得：Q=K v·△P?（1－1）Q —流经平衡阀的流量（m3/h）K v —阀门系数△P? —阀前、阀后压差（kg./cm2）平衡阀每一个开度值都对应于一个K v值，即阀门系数K v由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场测出压差，根据公式（1－1），就可以计算出流量Q，平衡阀便可以作为定量调节流量的节流部件了。
平衡阀特性：①流量特性线性好。
这一特性对方便准确地调整系统平衡具有重要意义。
②有清晰、准确的阀门开度指示。
开度指示在阀柄侧部，更人性的设计，使检测、调试更方便。
③平衡调试后，阀门锁定功能使开度值不能随便地被变更。
无关人员不能随便开大阀门开度。
空调水系统的调试方案
空调水系统的调试方案本工程的空调水系统可分为冷冻水系统、冷却水系统。
空调水调试应该以单个循环系统分别进行流量平衡及调试。
A、空调水系统调试的基本条件空调水系统调试的基本条件B、空调水系统测量、调整的内容本工程空调设备末端回水管设置电动二通阀。
本工程空调水系统测量调整的内容。
空调水系统测量调整C、冷冻水系统的试运行冷冻水系统的管路长且复杂，系统内清洁度要求高，因此，在清洗时要求严格、认真，冷冻水系统的清洗工作属封闭式的循环清洗，每1-2h排水一次，反复多次，直至水质洁净为止。
清洗之前必须先关闭风机盘管、空调机组的进水阀，开启旁通阀，使清洗过程中的杂质，通过旁通阀排出管外，最后开启空调机组，风机盘管的进水阀，关闭旁通阀，进行冷水系统管路的充水工作。
在充水时要注意管内气体的排放工作，放气的方法，可在系统的各个最高点安装普通的或自动排气阀，进行排气。
D、冷却水系统的试运行见图4。
冷却水系统试运行E、管路系统平衡调试根据本工程实际情况管路系统平衡按以下步骤进行。
①输入阀门的参考编号（1、2、3、4）；②输入其型号、规格和实际设定值（阀门的圈数）；③自动进行测量；④关闭平衡阀；⑤自动进行另一次测量；⑥重新将阀门开到原来的设定值；⑦输入需要的流量（设计流量）；在将这个步骤应用于支管中的所有的平衡阀时（保持全开的合作阀除外）用TA-CBI测量仪计算支管中阀门的设定位置。
调节并锁定平衡阀在这些设定的位置。
事实上，TA-CBI 仪已经检测了最不利回路，且对于相应的平衡阀来说，选定了获得正确流量测定值需要的最小压力降。
其他平衡阀的设定值也进行了计算，以获得模块中各个装置之间的相对平衡。
在此阶段，还不能获得正确的流量。
正确的流量只是在设计流量下调节立管上的的平衡阀时才能获得。
根据上述方法依次调节其他立管，在这些操作完成后，所有的流量应是所需值（与设计流量相差很小）,此时整个系统的静态平衡完成，用计算机打印出一张设定值与已验证数据的清单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调水系统平衡阀调试方案
一、项目概况
空调水系统:
(1)集中新风系统,不分高低区,由冷、热源机房直供。
制冷工况供回水温12/18℃,制热工况供回水温46/40℃。
(2)二次侧采用一级泵闭式变流量双管制水系统。
制冷季节,换热机组一次侧供回水温12/18℃,二次侧供回水温17/20℃;制热季节,一次侧供回水温46/40℃,二次侧供回水温33/28℃。
换热机组(含补水定压装置)设在地下室新风机房内。
换热机组含补水定压装置。
(3)每层每户环路分支处设水流静态平衡阀。
二、平衡方案
1、每层每户环路分支处回水管上安装静态平衡阀。
如下图:
2、立管回水管上安装静态平衡阀。
如下图:
3、每组板式换热器一次侧总管回水管上安装静态平衡阀。
如下
图:
4、集水器主管上安装静态平衡阀。
如下图:
三、调试前准备工作
1、平衡阀安装前,厂家安排技术人员到现场做安装指导工作,并提交详细得安装指导说明文件。
现场负责人必须按照厂家提供说明进行平衡阀安装。
2、平衡阀正确安装完毕系统运行后,项目负责人须提前联系厂家技术人员,确认系统运行情况,并提供系统调试所需资料:水系统原理图、平面图、设备设计参数(流量、水阻、冷量、温差)以及各平衡阀设计流量,协商调试前准备工作及确认调试时间。
3、现场须满足以下运行条件,才能进行水力平衡调试工作。
调试前对该工程空调系统得调查报告: 请在所选择得“□”中打“√”
1、平衡阀就是否安装完毕:就是□ 否□
2、平衡阀得安装位置就是否符合设计规范要求:就是□ 否□
3、空调水系统就是否通过了强度实验与严密性实验:就是□ 否□ 未定□
4、空调水系统内循环水泵就是否能正常运转:就是□ 否□ 未定□
5、空调水系统就是否通过整体试运行24 小时:就是□ 否□未定□
6、空调水系统内得循环水质情况:好□ 一般□ 差□ 未定□
7、管路中就是否出现堵塞:就是□ 否□ 未定□ 说明:在以上对该系统调试前得调查中,若第1、2、3、4、6其中任意一项为“否” 或“未定”则该系统需将此问题解决后,方可进行调试。
若第5项条件不满足, 也需在调试前及时处理,以免影响调试测量精度。
调试前得准备工作:
1、请贵方在调试前先检查一下系统中得细渣就是否排尽,如果没有,请将系统进行排污,过滤器清洗干净,以免细渣堵注仪器口与阀门,影响调试结果与损坏调试仪器;
2、平衡阀调试前,当水泵启动得时候,应派专人检查系统管路、阀门、设备等就是否有异常情况。
如有,请作好笔录,以免干扰调试;
3、在调试之前请把水系统中除旁通阀门外得所有阀门按设计要求全部打开;
4、按照设计要求请贵方打开所有得末端设备系统,满负荷运转。
例如:按系统设计要求需几台循环泵运转,在调试过程中就开几台;
5、请贵方提供所有平衡阀处得设计流量值与该系统流程图纸;
6、最后请贵方派熟悉现场得工作人员协助我方调试人员进行现场调试。
四、平衡调试设备
水力平衡系统能否真正实现其平衡效果,除了需要优化得设计与高品质得产
品,关键在于最后系统得全面水力平衡调试。
而经过现场施工、安装、甚至调整
之后,我们得系统一定会或多或少与设计有所出入,因而系统得实际阻力工况等
参数也必然将与设计值有所偏差。
所以,如果要实现调试至实际系统真正得平衡
状态,那么平衡调试措施得实际测量功能将至关重要。
水力平衡阀调试仪、调试工具箱
关键特性
> 功能测量与记录水力系统平衡阀压差(Δp)、流量、温度与能耗
> 人性化设计采用人体工程学与用户导向设计得操作界面让平衡调试有趣,简便易行
> 交互式软件内置测量,平衡与诊断向导程序,确保调试快速完成
> 无线通讯
低功耗无线通讯,完全充电后可持续工作 25 小时以上,确保调试过程连续可靠
五、调试方法
1、调试时间:本项目共 913个平衡阀(以实际安装数量为准),根据现场实际情况, 预计1 人平衡调试时间:30 天。
2、调试人员:由专业得调试工程师进行平衡调试
3、调试顺序:(调试顺序得简述,具体详细查瞧调试方法)
先对静态平衡阀按顺序进行调试,按模块划分调试
(1) 静态平衡阀得调试过程中压力流量会相互干扰变化,所以需按以下系统得调试方法按顺序按模块进行调试。
(2) 系统不同,压力不导通得系统可以分开来调试,比如低区、高区分开调试,相互之间压力流量不受影响。
(3) 以 1 号楼为例
高区从 19 楼往 11 楼得顺序调试,然后调试主管平衡阀,高区调试完成。
低区从 10 楼往 1楼得顺序调试,然后调试主管平衡阀,低区调试完成。
板换得静态平衡阀需与 2-13#楼得板换平衡阀一起按方法调试。
4、 各平衡阀调试方法如下: ① 静态平衡调试方法: 1、1、1、 基本原理
一个回路两端得压差变化,会使回路内各个终端设备得流量按相同比例发生改变。
如图所示 P 发生变化时,1 至 5 号设备流量按各自流量等比例变化。
1、2、 静态平衡阀得调试步骤 1、2、1、 调试要求
规定静态平衡阀经调试后,所有流经得平衡阀得实测流量须达到设计流量值,允许误差为±10%。
1、 准备工作:如图将一个复杂得系统进行模块分区。
我们就可以开始调试工作了,一般来说我们需从
终端设备平衡阀模 水平分支管平衡阀模块
立管平衡阀模块
1) 将模块内各平衡阀设置为全开或其它预设定位置;
2) 将仪器得测量针插入平衡阀上得测量嘴;
3) 打开仪器,按仪器提示操作输入型号、流量、手轮开度等信息(此过程也可提前做好)
4) 测量5号阀得流量,观察实际流量与设计流量得百分比
5) 测量4 号阀得流量,调节手轮,调试使4 号阀流量百分比与5 号阀一样
6) 测量3号阀得流量,调节手轮,调试使3号阀流量百分比与4、5 号阀一样
7) 测量2号阀得流量,调节手轮,调试使2号阀流量百分比与3、4、5 号阀一样
8) 测量1号阀得流量,调节手轮,调试使 1 号阀流量百分比与2、3、4、5 号阀一样
9) 按顺序一个个调试完成后,12345 号阀得流量都处于同一个百分比
10) 按相同步骤将其它模块调试平衡。
4、水平分支管平衡阀模块得平衡调试
1) 在完成各终端设备平衡阀模块得平衡调试工作后,因各模块内部已经建立了正确得比例关系,我们可以把每个终端模块瞧做一个大得设备;
2) 按前述平衡步骤将各水平管调试平衡。
5、立管平衡阀模块得平衡调试
同理,我们将立管平衡阀模块调试平衡。
如果机房集水器也设置有平衡阀,按同样步骤将所有平衡阀调试平衡,最后通过改变立管路平衡阀或就是泵得工况,使各个设备达到设计流量,平衡调试完毕。
六、调试结果
1、对每个平衡阀进行测量调试,调试达到设计流量±10%范围内。
2、项目调试过程中现场免费培训现场人员相关调试方法。
3、调试过程对系统进行测量诊断,帮助发现系统存在得问题。
(过滤器脏堵,管道阀门安装错误等问题)
4、调试完毕记录详细调试参数提供完整调试报告,并对日后系统运行提出可行性建议。
5、采集系统使用方反馈意见。
附表
工程平衡阀调试记录
参表
调试人员: 年月日。
