水力停留时间：10－40小时； 污泥龄：一般大于20天； 有机负荷：0.05－0.15kgBOD5/(kgMLSS.d)； 容积负荷：0.2－0.4kgBOD5/(m3.d)； 活性污泥浓度：2000－6000mg/l； 沟内平均流速：0.3－0.5m/s
7
2. 氧化沟的特点
氧化沟利用连续环式反应池（Cintinuous Loop Reator, 简称CLR）作生物反应池，混合液在该反应池中一条闭合曝 气渠道进行连续循环，氧化沟通常在延时曝气条件下使用。 氧化沟使用一种带方向控制的曝气和搅动装置，向反应池中 的物质传递水平速度，从而使被搅动的液体在闭合式渠道中 循环。
氧化沟一般由沟体、曝气设备、进出水装置、导流和混 合设备组成，沟体的平面形状一般呈环形，也可以是长方形 、L形、圆形或其他形状，沟端面形状多为矩形和梯形。
2.1 氧化沟的工艺特点
（1）简化了预处理 氧化沟水力停留时间和污泥龄比一般 生物处理法厂，悬浮有机物可与溶解性有机物同时得到较彻 底的去除，排出的剩余污泥已得到高度稳定，因此氧化沟可 不设初沉池，污泥不需要进行厌氧消化。
8
（2）占地面积少 因为在流程中省略了初沉池、污泥消 化池，有时还省略了二沉池和污泥回流装置，使污水厂总占 地面积不仅没有增大，相反还可缩小。
（3）具有推流式流态的特征 氧化沟具有推流特性，使 得溶解氧浓度在沿池长方向形成浓度梯度，形成好氧、缺氧 和厌氧条件。通过对系统合理的设计与控制，可以取得较好 的脱氮除磷效果。
单沟式 双沟式 三沟式
AE 型
DE 型 (BioDN)
DE 型 (BioDNP)
图例 氧化沟 沉淀池 厌氧池 转刷 出水堰
6
1. 氧化沟工艺基本原理和主要设计参数
氧化沟又名氧化渠，因其构筑物呈封闭的环形沟渠而得 名。它是活性污泥法的一种变型。因为污水和活性污泥在曝 气渠道中不断循环流动，因此有人称其为“循环曝气池”、 “无终端曝气池”。氧化沟的水力停留时间长，有机负荷低 其本质上属于延时曝气系统。以下为一般氧化沟法的主要设 计参数：
5
最初的氧化沟主要用于去除水中的BOD和COD，以满足污水的 排放标准。随着水体富营养化问题的出现，许多国家都开始 控制进入水体中的氮和磷的排放量，并制定了较为严格的污 水处理厂出水中氮和磷的排放标准。一些不仅能去除污水中 的BOD和COD，而且兼具有生物脱氮除磷功能的氧化沟应运而 生，这就是第二代氧化沟。
最早的氧化沟为20 世纪50 年代开发的帕斯韦尔 (Pasveer) 氧化沟, 在沟道转弯处采用竖轴表面曝气器, 在 一侧沟道上设有横轴转刷曝气器, 取得曝气与搅拌两个作用 , 二沉池与之分建; 1960 年, 一种结构更为紧凑的奥贝尔 (Orbal) 氧化沟在南非被开发和使用, 后被Envirex 收购, 成为美国USFilter 公司的一项专利; 20 世纪60 年代荷兰 DHV 公司开发了使用广泛的 Carrousel 氧化沟, 除了能获 得较高的BOD5去除效率, 同时还能达到部分脱氮除磷的目的
氧化沟是由荷兰卫生工程研究所在上世纪50年代研制开 发的废水生物处理技术, 是活性污泥法的一种改型, 属延时 曝气的一种特殊形式。其基本特征是曝气池呈封闭、环状跑 道式, 池体狭长, 池深较浅, 在沟槽中设有表面曝气装置。
3
废水和活性污泥以及各种微生物混合在沟渠中作不停地循环 流动, 完成对废水的硝化与反硝化处理。生物氧化沟兼有完 全混合式、推流式和氧化塘的特点。在技术上具有净化程度 高、耐冲击、运行稳定可靠、操作简单、运行管理方便、维 修简单、投资少、能耗低等特点。氧化沟在空间上形成了好 氧区、缺氧区和厌氧区, 具有良好的脱氮功能。
9
心的互相连通的沟渠（如奥贝尔氧化沟），也可以是互相平 行、尺寸相同的一组沟渠（如三沟式氧化沟），有与二沉池 分建的氧化沟，也有合建的氧化沟。 （2）氧化沟的曝气设备的多样性 常用的曝气装置有转刷、 转盘和微孔曝气等。 （3）曝气强度的可调节形 氧化沟的曝气强度可以调节，其 一式通过出水溢流堰调节堰的高度改变沟渠内水深，进而改 变曝气装置的淹没深度，改变氧量已适应运行的需要。淹没 深度的变化对于曝气设备的推动力也会产生影响，从而也可 对水的流速起一定的调节作用。其二式通过曝气器的转速进 行调节，从而可以调整曝气强度和推动力。
（4）简化了工艺 将氧化沟和二沉池合建为一体式氧化 沟，以及近年来发展的交替工作的氧化沟，可不用二沉池， 从而使处理流程更为简化。
2.2氧化沟的技术特点 （1）构造形式的多样性 氧化沟沟的基本形式呈封闭的沟 渠形，而沟渠的形状和构造则多种多样。沟渠可以呈圆形和 椭圆形等形状，可以是单沟或多沟，多沟系统可以是一组同

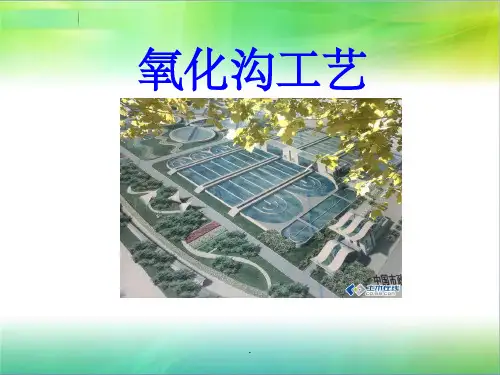

氧化沟工艺
1
氧化沟工艺概述 氧化沟的形式 氧化沟的脱氮除磷 氧化沟的发展前景
2

一．氧化沟工艺概述
氧化沟(oxidationditch) 又名连续循环曝气池(Con tinuous loop reactor) , 是活性污泥法的一种变形。氧化 沟污水处理工艺自投入使用以来。由于其出水水质好、运行 稳定、管理方便等技术特点,已经在国内外广泛的应用于生 活污水和工业污水的治理。目前应用较为广泛的氧化沟类型 包括: 帕斯韦尔氧化沟、卡鲁塞尔氧化沟、奥尔伯氧化沟、 T 型氧化沟、DE 型氧化沟和一体化氧化沟。
4
80 年代初, 美国开发了将二次沉淀池设置在氧化沟中的合 建式氧化沟——BM TS 型, 并发展成现在所说的一体化氧化 沟; 此外, 还有目前常用的多沟交替式氧化沟(双沟DE、三 沟T 型) 等等, 形成了颇为庞大的氧化沟家族。
我国近10年来在研究和推广应用氧化沟技术方面也有了 很迅速的发展。据不完全统计，目前已有10余座大型氧化沟 污水厂在运行中，其中邯郸市东污水厂处理能力(第一期)为 66,000 m3/d；昆明市第一污水厂处理能力为55,000 m3/d； 桂林市东区污水厂处理能力为40,000 m3/d；金山水质净化总 厂的三槽式氧化沟处理能力已经达到138,800m3/d；另外，有 一些小型氧化沟，处理能力为200 ~ 1000 m3/d不等，主要用 于小区及工业废水的处理。
