磁致伸缩位移传感器位移测量研究与实现
磁致伸缩位移传感器工作原理_磁致伸缩位移传感器使用注意事项
磁致伸缩位移传感器工作原理_磁致伸缩位移传感器使用注意事项1.磁致伸缩材料（MFC）：磁致伸缩位移传感器的核心是一种特殊的材料，称为磁致伸缩材料。
当磁场通过磁致伸缩材料时，会产生应变效应，即材料的长度会发生变化。
这个效应是基于磁性颗粒在外加磁场作用下的定向排列和运动。
2.磁场感应：当外加磁场施加在磁致伸缩材料上时，磁场的强度会影响磁致伸缩材料的长度。
石墨烯可以通过生长在一块多晶硅衬底上的一层石墨进行实现。
由于石墨二维，磁场在它上面的作用导致电子受到强烈的定域束缚和孤对偶，从而使磁致伸缩材料的长度发生微小的改变。
3.引导电流：为了使磁致伸缩材料产生显著的位移，通常需要在材料中通过一定的电流。
这个引导电流是通过一个绕在磁致伸缩材料周围的线圈产生的，在磁致伸缩材料上产生一个磁场，并改变材料的长度。
4.位移测量：磁致伸缩位移传感器测量的是磁致伸缩材料的长度变化，依靠测量线圈的电感变化来实现。
通常，传感器中的线圈和一个补偿线圈组成一个桥电路。
当位移发生时，线圈中的电感将发生变化，从而引起桥电路的不平衡。
通过测量桥电路的不平衡程度，可以得到磁致伸缩材料的位移。
1.温度影响：磁致伸缩位移传感器的性能受到温度的影响较大，应尽量避免将传感器暴露在过高或过低的温度环境中。
同时，应注意传感器的温度补偿特性，以确保测量结果的准确性。
2.磁场干扰：磁致伸缩位移传感器是通过磁场来产生位移的，因此传感器周围的外部磁场会对传感器的测量结果造成干扰。
应尽量将传感器远离强磁场或者通过屏蔽措施来减小磁场干扰。
3.安装位置：传感器的安装位置对测量结果的准确性有很大影响。
应尽量避免传感器受到过大的外力或振动，同时保持传感器与被测物体之间的固定距离。
4.防护措施：磁致伸缩位移传感器通常是一种精密仪器，应注意防护措施，避免传感器受到湿度、灰尘等外部环境的影响。
5.线路连接：在连接传感器的线路时，应注意正确连接线圈和桥电路，避免接触不良或短路等问题。
磁致伸缩位移传感器原理
磁致伸缩位移传感器原理磁致伸缩位移传感器（Magnetorestrictive Displacement Sensor）是一种能够测量物体位移的传感器。
它基于磁致伸缩效应，通过测量由磁体产生的磁场中磁器件的变化，来确定物体的位移。
磁致伸缩效应是指当磁性材料处于外加磁场中时，会发生形状和尺寸的变化。
这种变化是由于外加磁场引起磁性材料的磁矩重新排列所致。
具体来说，在磁场的作用下，磁性材料的磁矩会由于磁场的作用而重新排列，导致材料的长度和体积发生微小的变化。
当磁致伸缩杆处于外加磁场中时，磁致伸缩效应会导致磁致伸缩杆的长度发生微小的变化。
这个变化会导致探头上的磁场也发生相应的改变。
探头上的磁场是通过电流在传感器内部流过时在磁体上产生的。
测量磁致伸缩位移传感器的位移需要使用一个传感器电路进行分析。
这个电路主要由一个驱动电路和一个接收电路组成。
驱动电路主要负责通过传递电流来产生磁场，而接收电路则是负责测量探头上的磁场的变化。
驱动电路通常会通过在磁致伸缩杆上施加短脉冲电流来产生磁场。
这个磁场会沿着磁致伸缩杆的长度方向扩展。
同时，接收电路会测量探头上的磁场，这个磁场是受到磁致伸缩杆长度变化的影响的。
测量位移时，接收电路会测量磁致伸缩杆上磁场的两个特征：主磁场和包络线。
主磁场是磁致伸缩杆上磁场的强度，它与磁致伸缩杆的长度成比例。
包络线则是磁场的分布情况，它的变化与磁致伸缩杆的形状变化有关。
通过测量主磁场和包络线的变化，可以确定磁致伸缩杆的位移。
具体的测量方法可以通过对接收电路输出信号的分析来实现。
一些常见的分析方法包括使用频谱分析器、放大器和数据采集系统来测量磁场的变化。
总之，磁致伸缩位移传感器是一种基于磁致伸缩效应的传感器。
通过测量磁致伸缩杆上的磁场的变化，可以确定被测物体的位移。
这种传感器在很多领域中都有广泛的应用，例如测量机械运动、控制系统和自动化设备。
《磁致伸缩直线位移传感器的机理研究与应用》
《磁致伸缩直线位移传感器的机理研究与应用》篇一一、引言磁致伸缩直线位移传感器是一种基于磁致伸缩效应原理工作的精密测量装置，它具有高精度、高分辨率和良好的重复性等特点，在机械、自动化控制、机器人、精密测量等领域有着广泛的应用。
本文将对磁致伸缩直线位移传感器的机理进行深入研究，并探讨其在实际应用中的效果。
二、磁致伸缩直线位移传感器的工作原理磁致伸缩直线位移传感器主要由磁致伸缩材料、传感器探头和电子电路三部分组成。
当外部磁场作用于磁致伸缩材料时，材料会产生伸缩变形，从而改变其长度。
通过测量这一长度变化，即可得到被测物体的位移信息。
1. 磁致伸缩材料磁致伸缩材料是磁致伸缩直线位移传感器的核心部分，它具有优异的磁致伸缩性能和良好的稳定性。
常见的磁致伸缩材料有镍基合金、铁基合金等。
这些材料在磁场作用下会产生明显的伸缩变形，从而为测量位移提供了基础。
2. 传感器探头传感器探头是用于检测磁致伸缩材料长度变化的装置。
它通常由两个部分组成：一是固定的非磁性外壳，用于安装和固定磁致伸缩材料；二是与外部电子电路连接的输出信号端子。
3. 电子电路电子电路是用于将传感器的信号转换为数字信号并输出的部分。
通过外部控制器发送的电流信号可以驱动传感器探头产生磁场，进而引起磁致伸缩材料的伸缩变形。
同时，电子电路还能对传感器输出的信号进行放大、滤波和数字化处理，以便于后续的信号处理和分析。
三、磁致伸缩直线位移传感器的应用磁致伸缩直线位移传感器具有高精度、高分辨率和良好的重复性等特点，在许多领域都有广泛的应用。
以下是几个典型的应用场景：1. 机械制造领域在机械制造领域，磁致伸缩直线位移传感器被广泛应用于各种精密测量和控制系统。
例如，在机床的加工过程中，需要实时检测工件的尺寸和位置信息，以便进行精确的控制和调整。
这时，磁致伸缩直线位移传感器就能发挥出其高精度测量的优势，提高机床的加工精度和生产效率。
2. 自动化控制领域在自动化控制领域，磁致伸缩直线位移传感器也得到了广泛的应用。

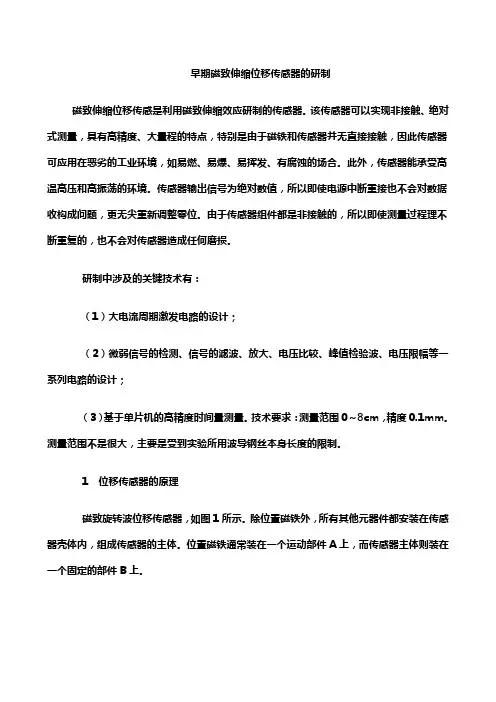

磁致伸缩位移传感器研制
早期磁致伸缩位移传感器的研制磁致伸缩位移传感是利用磁致伸缩效应研制的传感器。
该传感器可以实现非接触、绝对式测量，具有高精度、大量程的特点，特别是由于磁铁和传感器并无直接接触，因此传感器可应用在恶劣的工业环境，如易燃、易爆、易挥发、有腐蚀的场合。
此外，传感器能承受高温高压和高振荡的环境。
传感器输出信号为绝对数值，所以即使电源中断重接也不会对数据收构成问题，更无尖重新调整零位。
由于传感器组件都是非接触的，所以即使测量过程理不断重复的，也不会对传感器造成任何磨损。
研制中涉及的关键技术有：（1）大电流周期激发电路的设计；（2）微弱信号的检测、信号的滤波、放大、电压比较、峰值检验波、电压限幅等一系列电路的设计；（3）基于单片机的高精度时间量测量。
技术要求：测量范围0～8cm，精度0.1mm。
测量范围不是很大，主要是受到实验所用波导钢丝本身长度的限制。
1位移传感器的原理磁致旋转波位移传感器，如图1所示。
除位置磁铁外，所有其他元器件都安装在传感器壳体内，组成传感器的主体。
位置磁铁通常装在一个运动部件A上，而传感器主体则装在一个固定的部件B上。
传感器工作时，电子信号和处理系统发给磁致波导钢丝间隔为T的激励脉冲电流ie 该脉冲电流将产生一个围绕波导钢丝的旋转磁场。
位置磁铁也产生一个固定的磁场。
根据Widemanm效应，金属随其瞬间变形产生波导扭曲，使波导钢丝产生磁致弹性伸缩，即形成一个磁致旋转波。
磁致旋转波的传播速度为式中：G为波导管的剪切弹性模量；ρ为波导管密度。
由于G和ρ均为恒定（对于一定的波导管来说）的，所以传播速度也恒定。
经过计算该旋转波沿着波导钢丝以2 800 m/s的速度向两边传播。
当它传到波导钢丝一端的波检测器时被转换成电信号ua·通过测量磁致旋转波从位置磁铁传到波检测器的时间tL就能确定位置磁铁和波检测器之间的距离。
这样，当部件A和B产生相对运动，通过磁致旋转波位移传感器就可以确定部件A的位置和速度。
MTS磁致伸缩位移传感器介绍
MTS磁致伸缩位移传感器介绍MTS磁致伸缩位移传感器是一种用于测量机械系统中位置或位移变化的传感器。
该传感器利用磁致伸缩（Magnetorestrictive）效应的原理，实现对线性位移的测量。
以下是对MTS磁致伸缩位移传感器的详细介绍。
1.磁致伸缩效应磁致伸缩效应是指当一些磁性材料处于磁场中时，它们会发生尺寸变化的现象。
MTS磁致伸缩位移传感器利用这种效应来测量位移。
传感器本身包含一个磁性杆或磁性线圈和一个磁致伸缩材料（通常是铁镍合金）构成的测量杆。
当传感器施加外部磁场时，磁致伸缩材料会发生长度的微小变化，这个变化可以被传感器测量出来。
2.传感器构造MTS磁致伸缩位移传感器通常由测量杆、螺母、固定杆和电子单元组成。
测量杆是由磁致伸缩材料制成的，能够伸缩并测量位移。
螺母连接在测量杆的一端，用于支撑和调整测量杆的位置。
固定杆连接在螺母的另一端，将传感器固定在测量对象上。
电子单元位于传感器的一端，负责接收和处理传感器测量的位移信号。
3.工作原理当外部磁场作用在磁致伸缩传感器上时，测量杆中的磁致伸缩材料会产生微小的变化。
这种变化由电子单元感应，并转换为电信号输出。
电子单元中的传感器电路会测量和记录这个位移信号，并将其转换为数字信号或模拟信号用于后续数据处理。
4.优点和应用-高精度：磁致伸缩效应本身具有很高的精度，因此MTS传感器能够提供高度准确的位移测量。
-可靠性：传感器的构造简单且稳定，具有较高的可靠性和长寿命。
-多功能：传感器可用于各种不同的应用领域，如机械工程、汽车制造、航空航天等。
-机械工程：用于测量机械系统的位置或位移变化，监控机械结构的偏差和拉伸等参数。
-汽车制造：用于车辆悬挂系统的位移测量、转向系统的位置反馈等。
-航空航天：用于测量飞机机翼、尾翼等部件的位移和形变，确保飞行器的稳定性和安全性。
-建筑工程：用于测量建筑物结构的振动和变形，确保结构的稳定性和安全性。
总之，MTS磁致伸缩位移传感器具有高精度、可靠性和多功能的特点，广泛应用于多个不同领域中的位移测量和控制方面。
磁致伸缩位移传感器的设计原理
磁致伸缩位移传感器的设计原理
磁致伸缩位移传感器的测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。
测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。
由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。
由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。
磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。
它采用非接触的测量方式，由于测量用的活动磁环和传感器自身并无直接接触，不至于被摩擦、磨损，因而其使用寿命长、环境适应能力强，可靠性高，安全性好，便于系统自动化工作，即使在恶劣的工业环境下，也能正常工作。
此外，它还能承受高温、高压和强振动，现已被广泛应用于机械位移的测量、控制中。
磁致伸缩位移传感器工作原理
磁致伸缩位移传感器工作原理
一、磁致伸缩位移传感器
磁致伸缩位移传感器是利用它的特性：根据外加磁场的变化而发生位移变化，从而测量外加磁场的强度以及方向。
也就是说，磁致伸缩位移传感器，是一种利用外加磁场的变化而发生位移变化的传感器，从而来记录和测量外加磁场的强度和方向，从而来确定它在磁场中的位置和方向。
磁致伸缩位移传感器的原理：磁致伸缩位移传感器基于磁致变形效应（MRD）来测量位移。
MRD效应是一种由电场在金属材料表面产
生的本质变化，是通过外加磁场对金属材料表面能量的影响而导致的。
具体来说，当外加一个恒定的磁场时，金属材料表面的原子会发生细微的变形，而这些变形会导致整个材料表面的厚度发生变化，进而会导致材料表面的磁场发生变化。
二、磁致伸缩位移传感器运行原理
磁致伸缩位移传感器的原理是利用外加磁场对金属材料表面能
量的影响而产生的本质变化，也就是磁致变形效应（MRD），来进行位移的测量和确定。
具体来说，当外加一个恒定的磁场时，金属材料表面的原子会发生细微的变形，而这些变形会导致材料表面的厚度发生变化，进而会导致材料表面的磁场发生变化。
再举一个例子，就是当一个磁体置于一个外加磁场中时，磁体会发生细微的变形，这种变形会导致磁体表面的磁场发生变化，进而会导致磁体表面上发生位移。
所以，通过测
量外加磁场的变化，就可以测量和确定磁体表面上发生的位移。
因此，利用磁致伸缩位移传感器，可以测量外加磁场的变化，从而确定外加磁场的强度和方向，用来测量位移的大小和方向。
磁致伸缩位移传感器原理
磁致伸缩位移传感器原理磁致伸缩位移传感器是一种常用于测量微小位移的传感器，它利用磁致伸缩效应来实现对被测物体位移的测量。
该传感器具有测量范围广、精度高、响应速度快等优点，因此在工业自动化控制、机械制造、航空航天等领域得到了广泛的应用。
磁致伸缩位移传感器的原理是利用磁致伸缩效应来实现对位移的测量。
磁致伸缩效应是指当磁性材料处于外加磁场中时，其长度会发生变化的现象。
这种现象是由于磁性材料内部的磁矩在外加磁场的作用下重新排列而引起的。
当外加磁场增大时，磁性材料的长度会随之增加，反之则会减小。
利用这一原理，磁致伸缩位移传感器可以通过测量磁性材料的长度变化来实现对位移的测量。
磁致伸缩位移传感器通常由磁性材料、线圈和测量电路组成。
磁性材料可以是铁氧体、镍铁合金等材料，它们具有较大的磁致伸缩效应。
线圈通常被包裹在磁性材料的外部，当线圈中通以电流时，会在磁性材料中产生磁场，从而引起磁性材料的长度变化。
测量电路则用于测量线圈中的电流变化，进而计算出磁性材料的长度变化，从而得到被测物体的位移信息。
磁致伸缩位移传感器的工作原理可以简单概括为，当被测物体发生位移时，磁性材料的长度会发生变化，从而导致线圈中的电流发生变化；测量电路通过测量线圈中的电流变化来得到位移信息。
由于磁致伸缩效应的特性，磁致伸缩位移传感器具有高灵敏度、高分辨率和快速响应的特点，因此在工业自动化控制系统中得到了广泛的应用。
总之，磁致伸缩位移传感器利用磁性材料的磁致伸缩效应来实现对位移的测量，具有测量范围广、精度高、响应速度快等优点，适用于工业自动化控制、机械制造、航空航天等领域。
希望本文对磁致伸缩位移传感器的工作原理有所帮助。
磁致伸缩位移传感器工作原理分析
磁致伸缩位移传感器工作原理分析
磁致伸缩位移传感器是一种能够测量物体位移的传感器。
它通过测量磁致伸缩效应（magnetostrictive effect）来实现位移测量。
其工作原理可以分为四个步骤：传感器激励、磁场传播、回波接收和数据处理。
首先，传感器激励是指通过传感器提供激励信号来驱动传感器的磁致伸缩材料。
一般来说，传感器激励采用电流方式，传感器将电流转换为磁场。
接着，磁场传播是指激励信号通过传感器中的磁致伸缩材料，产生磁场并向两个方向传播。
磁致伸缩材料的一个特点是，它具有一定的磁感应强度（magnetostriction）。
这意味着当材料受到磁场作用时，它会发生微小的体积变化。
然后，回波接收是指传感器接收到传播回来的磁场信号。
当激励信号通过磁致伸缩材料传播时，会产生一个磁场脉冲。
当脉冲到达材料的另一端时，它会被传感器接收和转换成电信号。
这个电信号的特征与磁场脉冲的到达时间有关。
最后，数据处理是指传感器通过测量磁场脉冲的到达时间差，计算出物体的位移。
测量位移的精度取决于磁场传播的速度。
磁场传播的速度取决于磁致伸缩材料的特性和传感器激励信号的频率。
在一般情况下，磁致伸缩材料的磁场传播速度大约为5000m/s。
总的来说，磁致伸缩位移传感器的工作原理是通过测量磁致伸缩材料的磁场脉冲到达时间差来计算物体位移。
它具有高精度、快速响应和广泛的应用范围，可以用于测量各种物体的位移，例如液位、液体体积、结构变形等。
磁致伸缩位移传感器工作原理
磁致伸缩位移传感器工作原理磁致伸缩位移传感器是一种常用的位移测量装置，其工作原理基于磁致伸缩效应。
磁致伸缩效应是指在磁场中，某些材料会发生长度变化的现象。
磁致伸缩位移传感器利用这一效应，通过测量材料长度的变化来获得被测量物体的位移信息。
磁致伸缩位移传感器通常由磁致伸缩材料、磁场发生器和传感器三部分组成。
磁致伸缩材料是磁致伸缩位移传感器的核心部件，其具有特殊的物理性质，能够对外加磁场作出响应。
当磁场发生器产生磁场时，磁致伸缩材料内部的磁性颗粒会在磁场的作用下发生定向排列，从而引起材料的长度变化。
传感器部分是用于测量磁致伸缩材料长度变化的装置。
常见的传感器有磁敏电阻、霍尔元件等。
磁敏电阻是一种电阻随长度变化的元件，它的电阻值与磁致伸缩材料的长度成正比。
当磁致伸缩材料发生长度变化时，磁敏电阻的电阻值也会相应变化，通过测量电阻值的变化可以得到被测量物体的位移信息。
霍尔元件则是一种根据磁场强度变化产生电压信号的元件，通过测量霍尔元件的电压信号变化可以得到位移信息。
磁致伸缩位移传感器的工作原理可以通过以下步骤来描述：首先，磁场发生器产生一个磁场，作用于磁致伸缩材料上。
磁致伸缩材料内部的磁性颗粒在磁场的作用下发生定向排列，导致材料长度发生变化。
然后，传感器测量磁致伸缩材料长度的变化。
对于磁敏电阻传感器，测量其电阻值的变化；对于霍尔元件传感器，测量其电压信号的变化。
最后，通过将测量到的电阻值或电压信号转换为与位移相关的物理量，即可得到被测量物体的位移信息。
磁致伸缩位移传感器具有许多优点，如精度高、响应速度快、可靠性好等。
它广泛应用于机械制造、航空航天、自动化控制等领域，用于测量各种物体的位移、振动、形变等参数。
例如，在机械制造中，磁致伸缩位移传感器可以用于测量机械零件的位移，以实现对机械装置的控制和监测。
在航空航天领域，磁致伸缩位移传感器可以用于测量飞机翼展的变化，以实现对飞机的飞行状态进行监测和控制。
磁致伸缩位移传感器是一种基于磁致伸缩效应工作的位移测量装置。
磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器的工作原理磁致伸缩（Magnetostrictive）位移传感器是一种常用于测量物体位移的传感器。
它利用了材料在磁场的作用下产生相应的形变，将这种形变转换为电信号，从而实现对物体位移的测量。
其工作原理可以分为磁致伸缩效应和差动变压原理两个方面。
首先，磁致伸缩效应是磁致伸缩位移传感器的关键原理之一、该效应是指磁性材料在磁场的作用下，在磁场方向上发生变化。
当磁场方向与其磁畴方向平行时，材料内部会出现磁畴的重排，磁畴的重排会导致材料的形变。
此时，磁致伸缩材料就会沿磁场方向发生形变，即产生磁致伸缩效应。
磁致伸缩位移传感器利用这种效应，通过测量材料形变的大小，来确定物体的位移。
其次，磁致伸缩位移传感器还利用差动变压原理实现物体位移的测量。
在磁致伸缩位移传感器中，通常会采用两个磁致伸缩材料，一个作为传感器材料，另一个作为参考材料。
这两个材料被固定在同一物体上，并且分别通过交流电源供电。
当加到这两个材料上的电流通过时，会在它们内部产生一个交变磁场。
这个交变磁场会使得这两个材料分别发生形变，形成两个相对移动的磁致伸缩杆。
其中一个磁致伸缩杆上带有一个用于产生磁场的磁极。
而这个磁极与另一个磁致伸缩杆相对静止，通过这个相对位移的变化，来测量物体的位移。
当物体的位移发生变化时，导致传感器材料和参考材料上的形变程度也会发生变化。
由于这两个磁致伸缩杆之间的瞬时相对位移的变化是线性的，所以传感器材料和参考材料上的形变差值也是相应线性变化的。
这种形变差值可以通过检测传感器电路中的电压信号来实现。
电路中通常会有一个电感元件，当通过交变电流时，会产生感应电势。
这个电势与传感器材料和参考材料之间的形变差值成正比，通过测量电压信号的大小，就能够确定物体的位移。
总结起来，磁致伸缩位移传感器利用磁致伸缩效应和差动变压原理实现对物体位移的测量。
它通过测量磁致伸缩材料的形变大小来确定位移，并将这种形变转换为电信号进行输出。
这种传感器可以应用于很多领域，例如工业自动化、机械设备等。
《磁致伸缩直线位移传感器弹性波机理研究》范文
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器作为一种重要的测距工具，具有广泛的应用场景。
本文将对这种传感器的工作原理进行详细阐述，特别关注其内部的弹性波机理。
磁致伸缩直线位移传感器主要是基于磁致伸缩效应以及弹波动力学的相关理论来运作，这两者的相互关系使得传感器的精确性和灵敏度得到了很大的提高。
本文的目的是为了深化我们对磁致伸缩直线位移传感器的工作原理的理解，特别是对其弹性波机理的深入探讨。
二、磁致伸缩效应与弹性波磁致伸缩效应是指某些物质在磁场的作用下，其长度或体积会发生变化的现象。
磁致伸缩直线位移传感器正是利用了这一特性，通过测量磁性材料在磁场变化时的长度变化来推算出位移。
在这个过程中，弹性波的传播起着关键的作用。
弹性波是物体在受到外力作用后产生的应力波，其传播速度和振幅与物体的材料性质、形状和尺寸等因素有关。
在磁致伸缩直线位移传感器中，当磁场发生变化时，磁性材料会产生应力，这种应力会以弹性波的形式在材料中传播。
三、磁致伸缩直线位移传感器的弹性波机理磁致伸缩直线位移传感器的弹性波机理主要涉及三个部分：磁场变化、磁致伸缩效应和弹性波的传播与接收。
首先，外部磁场的变化会引起磁性材料的磁致伸缩效应，即材料的长度或体积发生变化。
这种变化会产生应力，应力在材料中以弹性波的形式传播。
这种弹性波的传播速度、振幅和方向等信息都是可以用于推算出位移的重要参数。
其次，为了捕捉这种弹性波并转换为可测量的电信号，传感器中需要安装有相应的接收装置。
这些接收装置能够感应到弹性波的变化并将其转换为电信号，从而实现了位移的测量和输出。
四、实验研究与理论分析为了深入理解磁致伸缩直线位移传感器的弹性波机理，我们进行了大量的实验研究并进行了理论分析。
通过改变磁场强度、频率和方向等参数，我们观察到了不同的弹性波传播特性和传感器输出特性。
同时，我们也通过建立数学模型和仿真模拟等方法对这一过程进行了理论分析。
《磁致伸缩直线位移传感器的机理研究与应用》范文
《磁致伸缩直线位移传感器的机理研究与应用》篇一一、引言磁致伸缩直线位移传感器是一种基于磁致伸缩效应的测量装置，其利用磁性材料在磁场中的伸缩特性来实现位移的测量。
随着现代工业和科技的发展，磁致伸缩直线位移传感器在各种领域得到了广泛的应用。
本文旨在研究磁致伸缩直线位移传感器的机理，并探讨其在实际应用中的价值。
二、磁致伸缩直线位移传感器的机理研究1. 磁致伸缩效应磁致伸缩效应是指磁性材料在磁场的作用下发生尺寸变化的现象。
磁致伸缩直线位移传感器正是利用这一效应，通过测量磁性材料的伸缩量来推算出位移量。
2. 工作原理磁致伸缩直线位移传感器主要由磁性材料、传感器探头和检测电路三部分组成。
当传感器探头受到外部位移的驱动时，会改变磁性材料的磁场分布，进而引发磁性材料的伸缩变化。
这一变化被检测电路捕捉并转换为电信号，最终输出为位移信息。
3. 关键技术（1）材料选择：选择具有良好磁致伸缩性能的材料是制作磁致伸缩直线位移传感器的关键。
目前常用的材料包括铁基合金、镍基合金等。
（2）传感器设计：传感器探头的设计直接影响着传感器的测量精度和响应速度。
设计时需考虑探头的尺寸、形状、磁场分布等因素。
（3）信号处理：检测电路的设计对信号的捕捉和转换至关重要。
通过优化电路设计，可以提高传感器的抗干扰能力和测量精度。
三、磁致伸缩直线位移传感器的应用1. 工业自动化领域磁致伸缩直线位移传感器在工业自动化领域具有广泛的应用，如机床、自动化生产线、工业机器人等。
这些设备需要高精度的位移测量和控制系统，而磁致伸缩直线位移传感器正好可以满足这一需求。
2. 航空航天领域在航空航天领域，磁致伸缩直线位移传感器被用于飞机、火箭等飞行器的控制系统，实现对飞行姿态和位置的精确控制。
此外，在卫星、空间站等空间设备的姿态调整和位置测量中也发挥了重要作用。
3. 汽车制造与测试汽车制造和测试过程中需要精确的位移测量和控制系统，磁致伸缩直线位移传感器在这一领域也得到了广泛应用。
磁致伸缩位移传感器原理
磁致伸缩位移传感器原理
磁致伸缩位移传感器是一种常用于测量物体位移的传感器。
它利用磁致伸缩效应来实现位移的测量。
磁致伸缩位移传感器由磁性材料制成，通常包含一个磁致伸缩材料和一个霍尔效应传感器。
磁性材料具有磁性，可以通过施加磁场来改变其尺寸。
当施加外加磁场时，磁性材料会发生磁致伸缩效应，即在磁场的作用下材料会产生形变。
这个形变可以是线性的，与磁场的大小成正比。
霍尔效应传感器用于测量磁性材料的形变。
霍尔效应传感器工作原理是基于霍尔效应的，霍尔效应是指当电流通过导体时，同时存在磁场时，电子会受到磁场力的作用而发生偏转，导致电压差的产生。
霍尔效应传感器利用这个效应来测量磁性材料的形变。
当施加外加磁场时，磁性材料发生形变，导致磁场在磁性材料上发生变化。
这个变化会被霍尔效应传感器检测到，从而产生相应的电压信号。
通过测量电压信号的变化，可以计算出磁性材料的形变量，即物体的位移。
磁致伸缩位移传感器由于其简单可靠的原理和高精度的测量能力，在工业、航空航天和科学研究等领域得到广泛应用。
它可以用于测量各种物体的位移，例如机械零件的位移、液位的变化等。
用磁致伸缩的位移测量新技术
, s
:
.
1
协
如上 所 述
间
, 。
由于 测 量 与 位 移 成 比 例 的 时
,
沮度 ( C )
如 果 无视 响应 性
分 辫率 可 能 变 得 无限
。
图
4
.
小
即 通 过 统 计 的处 理能 提 高 分 辨率 量 行程
, ,
.
例 如在
(满
结果
。
如 图所 示
,
,
温 度系数 是
19
,
6p P m F
/ ℃ s
和
2
之 间的 时 间
位移 计 的 诸 性能 中第 一 个 被 讨 论 的 是线
性
。
通 过 这 种做 法
,
被 固 定 的磁 铁
=
( 表示 基 准位 置
由 于 磁 致 伸缩型 位移 计在 原理 上具 有优 越 所 以 标准 的 可 获 得 满 刻 度的
。
的 磁铁 ) 与 检测位 移 的 磁铁 间 的 距 离可 仅 由弹 性 波 的 传 播 速度 v 温 度漂 移 的 影 响
41 5 4 1 4 r ~ 叫 41
。
。 .
性
,
士0
.
5 % 以下 0
训 C7石 表示
4
,
不 受 周围 电路
。
的 高线性
再者
,
根据 测量 位移 的 行 程 还 有可
士0
.
图
示 出 用 多磁铁 法 的实验
能 达 到 满 刻 度的
2
.
1 % 以下 0
。
m ;e m
, 0.
分 辨率
《磁致伸缩直线位移传感器弹性波机理研究》
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）作为一种重要的位移测量装置，具有高精度、高稳定性和高响应速度等特点，广泛应用于各种自动化系统和工业测量中。
该传感器利用磁致伸缩效应（Magnetostrictive effect）原理，通过测量磁性材料在磁场作用下的伸缩变化，实现位移的精确测量。
本文旨在研究磁致伸缩直线位移传感器的弹性波机理，分析其工作原理及影响因素，为进一步提高其测量精度和稳定性提供理论依据。
二、磁致伸缩效应及传感器结构磁致伸缩效应是指磁性材料在磁场作用下发生伸缩变形的现象。
磁致伸缩直线位移传感器主要由磁性材料、传感器线圈、永磁体等部分组成。
当传感器线圈中通过电流时，会产生磁场，该磁场与永磁体相互作用，使磁性材料发生伸缩变形。
这种变形量与电流大小及方向密切相关，从而实现了位移的测量。
三、弹性波机理研究1. 弹性波的产生与传播在磁致伸缩直线位移传感器中，当磁场作用于磁性材料时，材料内部会产生应力波，即弹性波。
这种弹性波以一定的速度在材料内部传播，并引起材料的伸缩变形。
弹性波的产生与传播受材料性质、磁场强度及频率等因素的影响。
2. 弹性波的传播特性弹性波在传播过程中具有特定的传播速度和传播路径。
传播速度与材料密度、弹性模量等性质有关。
此外，传播路径还会受到传感器结构、外界干扰等因素的影响。
因此，了解弹性波的传播特性对于提高传感器的测量精度和稳定性具有重要意义。
3. 影响因素分析（1）材料性质：磁性材料的性质对弹性波的产生与传播具有重要影响。
不同材料的密度、弹性模量等性质不同，导致弹性波的传播速度和传播路径存在差异。
因此，选择合适的磁性材料是提高传感器性能的关键。
（2）磁场强度与频率：磁场强度和频率直接影响弹性波的产生与传播。
增大磁场强度或提高频率，可提高传感器的响应速度和测量范围。
《磁致伸缩直线位移传感器弹性波机理研究》
《磁致伸缩直线位移传感器弹性波机理研究》篇一一、引言磁致伸缩直线位移传感器（Magnetostrictive Linear Position Sensor）是一种重要的位置测量技术，广泛应用于各种自动化、智能化的设备和系统中。
本文将对磁致伸缩效应下的弹性波机理进行研究，以期进一步优化该类传感器的性能，提升其在各个领域的实用性。
二、磁致伸缩效应基础理论磁致伸缩效应指的是磁场对磁性材料产生机械形变的现象。
当磁性材料受到外部磁场的作用时，其长度会发生变化，这一变化是可逆的，即当磁场消失时，材料会恢复原状。
磁致伸缩直线位移传感器正是利用这一原理进行工作。
三、弹性波在磁致伸缩材料中的传播在磁致伸缩材料中，当磁场发生变化时，会产生弹性波。
这种弹性波的传播规律，是理解磁致伸缩直线位移传感器工作原理的重要部分。
这种波是一种在固体介质中传播的应力波，它是由介质中的微粒间相互作力的改变所引发的机械能传递过程。
在磁致伸缩材料中，弹性波的传播速度、振幅等参数受到多种因素的影响，包括材料的物理性质、磁场的变化速率和强度等。
这些因素将直接影响弹性波的传播特性，进而影响传感器的测量精度和响应速度。
四、弹性波机理在磁致伸缩直线位移传感器中的应用在磁致伸缩直线位移传感器中，弹性波的传播和接收是测量位移的关键步骤。
当传感器中的磁性材料受到外部磁场的作用时，产生的弹性波会沿着材料传播，并由另一端的接收器接收。
通过测量弹性波的传播时间和强度等信息，就可以得到外部磁场的变化，进而确定被测物体的位置。
此外，对于弹性波在传播过程中的损耗问题也是影响传感器性能的关键因素。
研究人员需要通过改善材料性质和改进结构来减少弹性波的损耗，以提高传感器的性能。
五、实验与数据分析为了进一步了解和研究磁致伸缩直线位移传感器的弹性波机理，我们进行了一系列实验和数据分析。
实验结果表明，在不同条件下，弹性波的传播速度和振幅都有所不同。
通过对这些数据进行分析和处理，我们可以更深入地理解磁致伸缩效应下的弹性波机理。
北京高精度磁致伸缩位移传感器工作原理
北京高精度磁致伸缩位移传感器工作原理高精度磁致伸缩位移传感器是一种用于测量物体位移的设备。
它利用了磁致伸缩效应和磁场传感技术，可以实现对位移的高精度测量。
磁致伸缩效应是指一些材料在磁场作用下，其长度会发生相应变化的现象。
这种效应可以通过外加磁场与材料内部自发起的磁场相互作用来实现。
当外加磁场与内部磁场方向一致时，两者的相互作用将使材料收缩。
当外加磁场与内部磁场方向反向时，两者的相互作用将使材料伸长。
通过测量这种材料的长度变化，可以实现对物体位移的测量。
高精度磁致伸缩位移传感器通常由导电重锶铁酸锶钡（PMN-PT）薄膜、磁芯、线圈和传感电路等组成。
导电重锶铁酸锶钡薄膜是一种特殊材料，它具有磁致伸缩效应，并能够产生强磁场。
磁芯由软磁材料制成，用于集中磁力线。
线圈则是产生外加磁场的源头，它通过激励信号改变外加磁场的方向和大小。
传感电路则负责将传感器测量到的信号转化为物理量。
当线圈中有激励信号通过时，会产生一个外加磁场。
这个外加磁场会与导电重锶铁酸锶钡薄膜产生相互作用，使其发生拉伸或压缩，产生位移。
同时，导电重锶铁酸锶钡薄膜内部的磁场也会与外加磁场相互作用，影响位移的大小和方向。
根据磁致伸缩效应的原理，可以通过测量导电重锶铁酸锶钡薄膜的位移，推断物体的位移。
在测量过程中，传感器会不断地改变外加磁场的方向和大小，以获取多个位移值。
然后，利用这些位移值进行数据处理，可以提高位移测量的精度和稳定性。
传感器的传感电路通常采用微处理器或其他电子器件，可以对数据进行滤波、放大和校准等处理，最终输出测量结果。
高精度磁致伸缩位移传感器具有测量范围宽、响应速度快、测量精度高等优点。
它可以广泛应用于精密测量、机器人、航空航天、汽车、机械等领域。
通过改变内部结构、材料和工艺等因素，可以进一步提高传感器的性能和稳定性。
磁致伸缩直线位移传感器的机理研究与应用的开题报告
磁致伸缩直线位移传感器的机理研究与应用的开题报告一、选题的背景和意义磁致伸缩传感器是一种新型的传感器技术，利用材料在弱磁场下的磁致伸缩效应，实现对机械振动的感知和测量。
它具有灵敏度高、可靠性强、反应速度快等特点，可以广泛应用于机械振动监测、工业自动控制、地震预警等领域。
特别是在工业高精度测量和自动化领域，磁致伸缩传感器已成为必不可少的测量器件之一。
磁致伸缩传感器的工作原理是：当材料在磁场中受到外力作用时，磁性材料长度发生微小的变化，对应的磁场强度也会有微小的改变。
利用磁致伸缩传感器可以测量到材料长度变化引起的磁场强度的变化，并通过电路实现电信号的转换和放大，最终实现对机械振动的监测和测量。
磁致伸缩传感器在国内外得到了广泛的研究和应用，但是目前还存在着一些问题和挑战，如传感器的灵敏度和稳定性、信号的处理和转换等。
因此，磁致伸缩传感器的机理研究和应用具有一定的理论和实际意义。
二、研究内容和目标本文通过文献调研和实验研究，对磁致伸缩传感器的工作原理、性能和应用进行深入的研究。
具体内容包括：1. 磁致伸缩传感器的工作原理和机理研究：利用材料在磁场中的磁致伸缩效应，探究传感器的感知和测量原理，并分析材料的物理性质对传感器性能的影响。
2. 传感器性能评价：包括灵敏度、分辨率、稳定性等方面的评价和分析，探讨磁致伸缩传感器的优化方法和改进方案，以提高传感器的性能和可靠性。
3. 应用研究：在机械振动监测、工业自动控制、地震预警等领域进行实际应用研究，探究磁致伸缩传感器的应用前景和发展方向。
本文的研究目标是深入探究磁致伸缩传感器的机理和应用，提高传感器的性能和可靠性，为其在工业生产和科学研究中的应用提供理论依据和技术支持。
三、研究方法和步骤本文的研究方法包括文献调研和实验研究两部分：1. 文献调研：对国内外磁致伸缩传感器领域的研究和应用进行系统性的梳理，准确掌握传感器的工作原理、性能和应用现状，为后续研究提供理论基础和实践经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁致伸缩位移传感器位移测量研究与实现李庆山 潘日敏 戴曙光 杨永才(上海理工大学光学与电子信息工程学院 上海 200093)摘要 基于磁致伸缩位移传感器的位移测量原理,讨论了位移测量的方法与实现:通过测量发射脉冲与回波脉冲的时间差计算活动磁铁的位置。
基于FPGA器件设计了数字移相脉冲计数方式对时间进行精确测量,该方法对于提高测量位移精度,降低测量系统对高频的要求,对提高系统稳定性和抗干扰能力有重要意义。
关键词 磁致伸缩 数字移相 时间测量 FPGAResearch and Rea l iza tion of the D isplacem en t M ea surem en t for M agnetostr ic-tive D isplacem en t Sen sorL i Q ingshan Pan R i m in D ai Shuguang Yang Yongcai(Colleg e of Op tical and E lectronics Inf or m ation E ng ineering,U niversity of S hang hai f or S cience and T echnology,S hang hai200093,Ch ina)Abstract Basing on the m easurem ent p rinci p le of m agneto stritive disp lacem ent senso r,the m ethod and realiza2 ti on of disp lacem ent m easurm ent are introduced.M easurem ent on the interval betw een trigger i m pulse and re2 turn i m pulse co rresponds to the po siti on of the moving m agnet.T he p recise ti m e interval m easurem ent w ith digi2 tal phase sh ift counting is designed by using FPGA device.T h is m ethod can enhance the system atic p recisi on, reduce the system atic dem and on h igh frequency.It has great significance in p romo ting system stability and anti2 jamm ing.Key words M agneto strictive D igital phase sh ift T i m e m easurem ent FPGA1 引 言磁致伸缩位移传感器是一种以磁致扭转波为传播媒介的传感器,这种传感器安装简单、方便,能承受高温、高压和高振荡的环境。
广泛应用于易爆、易燃、易挥发、有腐蚀的场合,但在国内设计和应用的都比较少。
文中基于磁致伸缩位移传感器的原理,阐述了一种可以提高磁致伸缩位移传感器精度的位移测量方法。
2 磁致伸缩位移传感器的原理磁致伸缩位移传感器(M agneto strictive Po siti on Senso r)如图1所示,主要由波导钢丝1,位置磁铁4,波检测器3和电子系统5组成。
位置磁铁通常装在一个运动部件A上,而传感器主体则装在一个固定的部件B上。
传感器工作时,电子信号和处理系统5以时间间隔为T1发给磁致波导钢丝1的激励脉冲电流i e。
该脉冲电流将产生一个围绕波导钢丝1的旋转磁场。
位置磁铁4也产生一个固定的磁场。
在这两个磁场的正交作用下,波导钢丝产生磁致弹性伸缩,形成一个磁致旋转波2。
该旋转波沿着波导钢丝以2800m s的速度向两边传播。
当它传到波导钢丝一端的波检测器3时被转换成电信号u a。
通过测量磁致旋转波从位置磁铁4传到波检测器3的时间T0就能确定位置磁铁和波检测器之间的距离。
这样,当部件A和B产生相对运动,通过磁致旋转波位移传感器就可以确定部件A的位置和速度。
3 位移测量原理和常规方法分析磁致伸缩位移传感器的位移计算非常简单,将所第26卷第8期增刊 仪 器 仪 表 学 报 2005年8月1波导钢丝 2磁致旋转波 3波检测器4位置磁铁 5电子信号和处理系统 6波反射器7减波元件 8回线 9传感器壳体图1 磁致旋转波位移传感器的测量原理测量的时间差乘以磁致伸缩扭转波的传播速度:位置=时差×扭转波传播速度-零点位置(零点位置为零区与死区之和)。
由于磁致伸缩材料采用圆形截面丝,根据Pochhamm er的三维弹性理论,扭转波在圆截面杆中的传播形式是关于圆柱中心轴对称的,其扭转波速c1=(G Θ)1 2 其中:G为磁致伸缩材料的切变模量,Θ为磁致伸缩材料的密度值。
那么位移L=c13T0-L0(其中:c1为应变波的传播速度,T0为时间间隔,L0为零点位置,零点位置等于零区与死区之和)。
可知,位移测量误差∃L=∃c13T0 +∃T03c1,其中对具体的波导管来说,在一定温度范围内,G和Θ都是恒定的,因此c1是恒定的,即∃c1=0,那么位移测量的误差主要由时间量检测的误差决定,∃L=∃T03c1,因而时差的测量是计算位置精度的关键。
电子技术及计算机技术的发展为精确测量提供了大量高性能、小体积的器件和众多算法。
利用现代计算机计数及电子技术,可对脉冲声波的传播时间进行精确测量。
通常采用数字电路容易达到低噪声和高精度的特点。
电子电路由外置控制器提供触发信号。
传感器电子接收电路利用触发脉冲和回波脉冲调制产生一个宽脉冲,调制后的脉冲宽度与磁铁位置成正比。
利用数字计数方式来对宽脉冲进行测量,计数功能的实现就是要保证在触发脉冲开始时计数,而在接收到回波信号后停止计数。
通过计数器的计数值就可以计算位移。
时间差测量原理如图2所示。
图中两个窄脉冲信号分别为触发脉冲和回波脉冲。
利用这两个窄脉冲信号调制出来的脉冲宽度分别为T2和T3。
触发信号的时间T1已知。
如果计数器的时钟频率为f,周期为T。
若对于T2段,计数器的计数值为m2,对于T3段的计数值为m3,那么T0=(m2+ m3)3T 2+T1 2;由于采用数字计数方式测量,计数误差为±1,时间误差为±T,时间分辨力越高,位移测量误差越小,所以高分辨力的时间量检测对传感器实现高精度测量很关键。
如果要提高时间分辨力,提高计数器的时钟频率是有效办法,由∃L=∃T03c1=c1 f图2 时间差测量原理图其中:f为计数器的计数频率。
对于本传感器的材料,c1=2800m s,如果系统要求位移最大误差为20Λm,则:f=28003106 20=140M H z如果系统计数时钟频率为50M H z,则时间误差为±20ns,位移最大误差为56Λm。
由此可见,如果达到系统高精度要求,这种简单的计数方式需要很高的时钟频率,而在这样的高频状态下,系统抗电磁辐射干扰能力又对系统的成本提出了更高的要求。
如果不使设计陷入两难境地,应该寻求新的测量方式。
4 数字相移脉宽时间测量方法所谓移相是指对于两路同频信号,以其中一路为参考信号,另一路相对于该参考信号做超前或滞后的移动形成相位差。
数字移相通常采用延时方法,以延时的长短来决定两数字信号间的相位差,以四相移为例,阐述数字相移脉宽的测量,如图3所示。
图3 数字相移脉宽时间测量原理图时钟信号CL K0依次进行90°移相,得到CL K, CL K1和CL K2,这四路时钟信号驱动四个相同的计数15 第8期增刊磁致伸缩位移传感器位移测量研究与实现器对待测信号进行计数。
设时钟频率为f,周期为T,四个计数器的计数值分别为m0,m,m1,m2,则最后的脉宽测量值为:T0=(m0+m+m1+m2)3T 4。
可以看到,这种计数方式的时钟频率相当于将原始计数时钟进行4倍频,以4f的频率进行测量,因而将测量精度也提高到原来的四倍。
将数字相移脉宽时间测量方法用于测量图2中的两个已调制信号,则可以极大的提高系统精度,改善系统性能。
如果原来的系统时钟为50M H z,系统的等效时钟为200M H z,如果不考虑各路计数时钟间的相对延迟时间误差,其测量的最大误差降为原来的四分之一,仅为5Λm。
同时,这种方法保证了整个电路的最大工作频率仍为f,避免了时钟提高带来的一系列问题。
5 数字相移时间测量的实现由于传感器器件有效长度为150mm,则最长时差为T m ax=15mm 2800m(s)=53.57Λs系统采用50M H z 时钟,则最大计数值为M max≈2680,为了便于与数字处理系统接口,采用八位计数器异步串连计数,则对于每一路时钟需要4个计数器。
在系统读取时,依次从高到低读取8位计数值。
由于时钟为50M H z,产生90°的相移需要的时间延时为5ns。
数字相移脉宽时间测量的基本点在于时钟信号的相位延迟,而相位延迟在实际实现中是通过时间波形的延迟来实现,因而实现准确的和确定的电路延迟对于该模型的完整性有重要作用。
实现延时有多种方法,如采用分立元件实现,但这种方法存在电路复杂、可靠性差等缺点。
文中采用FPGA器件实现高精度的延时具有电路简单、功能强、修改方便和可靠性高等优点。
R T EX2II系列FPGA器件有4～12个数字时钟管理器DCM,每个DCM都提供了应用范围广、功能强大的时钟管理功能。
如时钟去时滞、频率合成及移相等。
它利用延时锁定环DLL,消除时钟焊盘和内部时钟引脚间的摆动,同时它还提供多种时钟控制技术,实现时钟周期内任意位置的精确相位控制,非常适合时序微调应用,对设置和保持时序对准非常关键。
DCM相移具有可变相移和固定相移两种模式。
设计中,由于延时量由用户外部输入提供,故采用可变相移模式。
在可变相移模式中,用户可以动态地反复将相位向前或向后移动输入时钟周期的1 256。
可变相移模式中,相移控制针如表1所示。
表1 相移控制针控制针方 向功 能PS I N CD EC输入相增加或者减少PSEN输入使能加减相移PSCL K输入相移时钟PSDON E输出移相完成后使能 当PSEN信号有效,则相移值可以由与相移时钟PSCL K同步的PS I N CD EC信号决定动态地增加或减少。
设计中相移时钟由输入时钟提供,PSDON E输出信号与相移时钟同步,它输出一个相移时钟周期的高电平表示相移已经完成,同时表示一个新的相移可以开始。
输入时钟经过DCM移相电路移相后,得到所需延时之后的时钟输出。
