ZSFM隔膜雨淋阀使用说明书
ZSFM雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力：～密封试验压力：～供水压力范围：～管网气压范围：～（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥产品标准号：～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/凸面平法兰级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680200 340 295 521 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2)用不同控制探测系统装置控制隔膜的开启压力，形成湿式、干式和电控三个雨淋灭火报警系统。
ZSFM雨淋阀
20
警铃接管组件
?????????????????
⑶主阀结构如图 3.4
10
图 3.4
各部件名称及材料如表 3.2：
表 3.2
序号
名称
数量
1
阀体
1
2
阀座
1
3
下压板
1
4
密封垫
1
5
阀盖
1
6
上压板
1
7
标牌
1
8
阀瓣
1
9
弹簧
1
10
隔膜
1
材料 QT400-15 2CuZn16Si4 2CuZn16Si4 丁基橡胶 QT400-15 QT400-15 铝板 1060 HX4 QT400-15 60Si2Mn 三元乙丙橡胶
⑴主要性能参数
公称压力 适用温度
（MPa）
℃
适用介质
微动开关容量
1.6
-15～150
淡水
AC330V 1A DC30V 0.5A
⑵工作原理 本信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控 制流量。旋转蜗轮蜗杆传动装置手轮，使蝶板达到启增长及调节流量 的目的，手轮顺时针方向为阀门关闭。蜗轮蜗杆传动装置箱体内设置 微动开关有两种形式： 1. 在传动装置箱体内设有开向、关向两个微动开关，分别在阀门全开
提供信号
12 电铃
电动发出声报警
报警灭火控 接收火警信号并发出联动、灭
13
制器
火指令
不动作 不动作 不动作
动作 动作 动作
14 紧急按钮
手动发出灭火指令
必要时动作 必要时动作
水泵结合 15
器
消防车供水用
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM 型雨淋阀ZSFM 型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1. 主要技术参数，外形连接尺寸： 额定工作压力： 1.2～1.6MPa 密封试验压力： 2.4～3.2MPa 供水压力范围： 0.14～1.6MPa 管网气压范围： 0.3～0.5MPa （干式系统） 报警性能： DN100、150 15s 内报警DN200 60s 内报警 报警口压力： ≥0.05MPa 产品标准号： GB5135.5～2003《自动喷水灭火系统 第5部 雨淋阀》 法兰标准： GB/T9113.3凸面平法兰1.6MPa 级主要外形和连接尺寸：DN 法兰外径 D 法兰螺孔中心 D0 阀体高度 H 螺孔直径z-d 适用螺柱 宽B 长A 高L 100 215 180 305 8—18 M16×80 450 650 600 150 285 240 406 8—22 M20×85 500 760 680 20034029552112—22M20×956508007802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
雨淋阀使用说明书
Z S F M型隔膜式雨淋阀使用说明书ZSFM型雨淋阀ZSFM型雨淋阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1.主要技术参数，外形连接尺寸：额定工作压力： 1.2～1.6MPa密封试验压力： 2.4～3.2MPa供水压力范围：0.14～1.6MPa管网气压范围：0.3～0.5MPa（干式系统）报警性能：DN100、150 15s内报警DN200 60s内报警报警口压力：≥0.05MPa产品标准号：GB5135.5～2003《自动喷水灭火系统第5部雨淋阀》法兰标准：GB/T9113.3凸面平法兰1.6MPa级主要外形和连接尺寸：DN 法兰外径D法兰螺孔中心D0阀体高度H螺孔直径z-d适用螺柱宽B 长A 高L1 8—18 M16×80 450 650 6006 8—22 M20×85 500 760 680 2 12—22 M20×95 650 800 7802.主要结构和工作原理：ZSFM型雨淋阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔，有管路和阀体上部供水管路相连接，当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3.ZSFM型雨淋阀有以下两种性能特点：1)在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
上海金盾ZSFG雨淋阀说明书
ZSFG型雨淋阀装置使用与维修说明上海金盾SHANGHAIJINDUN上海金盾消防安全设备有限公司ZSFG型雨淋阀装置使用与维修说明1产品概况雨淋阀是用于电动、机械或其它方法进行开启，使水能够自动单向流入喷水系统同时进行报警的一种单向阀。
雨淋阀装置广泛用于雨淋系统、预作用系统、水幕系统和水雾系统。
雨淋阀装置通过现场火灾探测系统的控制而动作的，当保护区某处发生火灾时，环境温度升高，火灾探测系统动作，联动雨淋阀开启，使大量水从开式喷头中喷出，同时发出声、光报警信号，以达到控火、灭火、报警之目的。
本公司生产的ZSFG型雨淋阀装置是国内第一家按公安部标准GA125-1996——《自动喷水灭火系统雨淋报警阀的性能要求和试验方法》，通过国家固定灭火系统和耐火构件质量监督中心检测的产品，其防复位机构，属国内首创。
本装置可以与泡沫系统组成泡沫雨淋灭火系统，用于扑救有爆炸性燃烧危险的液体火灾。
本装置应竖直安装在高于5℃的环境，湿式控制雨淋阀不能在低于0℃和高于65℃环境中使用。
2 产品构造与作用原理：2.1雨淋阀装置系统结构原理图（图1）2.2 产品构造ZSFG型雨淋阀主要由雨淋阀、水源控制阀（蝶阀）、手动紧急站、自动滴水阀、排水球阀、供水压力表、隔膜室压力表及报警管路等组成。
2.2.1 雨淋阀ZSFG型雨淋阀阀瓣组件的开启采用杠杆机构，它具有锁扣力小，开启动作灵活、可靠等特点。
平时借助于供水系统的压力作用到隔膜室中，使隔膜推动顶杆顶住压紧扣，将阀瓣扣住，阀瓣处于关闭状态，并对系统中的水起阻隔作用。
雨淋阀开启后，由于隔膜室余压的作用，压紧扣总是先落在座圈上，阀瓣不能复位（盖在座圈上），从而防止阀瓣重新回到关闭位置。
2.2.2 水源控制阀（蝶阀或信号蝶阀，选用件）用来切断供水网与雨淋阀供水侧之间水路的阀门。
平时处于开启位置，仅在下列情况下才能关闭：a 年度周期试验或维修更换零部件；b 灭火后，经主管人员确认火灾彻底扑灭，不再复燃。

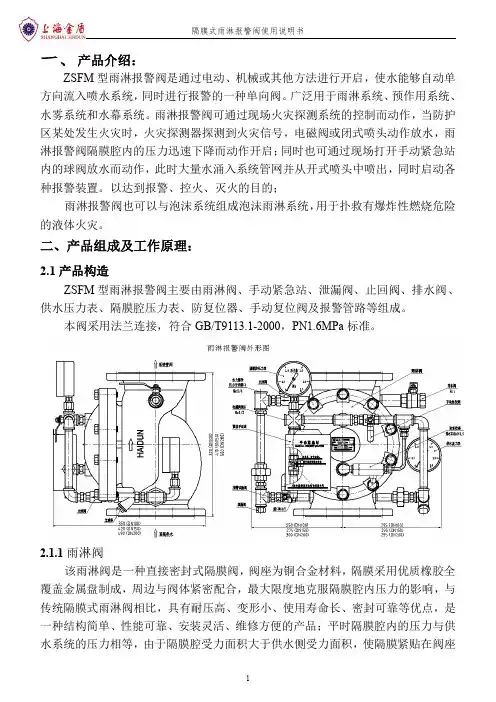

金盾ZSFM100-200型雨淋阀使用说明书.doc
在系统(由雨淋报警阀、电磁阀、开式喷头及各种电子探测装置组成)内，各 种电子探测装置分布在防火区的关键地方，形成网络，并与电控制箱连接。平时装 在隔膜腔出口管路上的电磁阀（常规配置：公称直径 DN15，功耗 15W，电压 DC24V） 常闭，保持隔膜腔内水压。当电控制接收到来自电子探测装置发出的火警信号后 ， 经过处理向电磁阀发出开启信号，电磁阀打开、隔膜腔压力下降，雨淋报警阀自动 开启连通供水侧和系统侧，水从开式喷头喷向整个保护区，执行灭火功能。 2.2.2 湿式控制雨淋灭火系统
湿式控制雨淋灭火系统由雨淋报警阀、开式喷头、闭式探测喷头（玻璃球喷头 或易熔合金喷头）等组成。在防火区的湿式控制管路上安装闭式探测喷头，将安装 闭式探测喷头的湿式控制管路连接在雨淋报警阀的隔膜腔出口处。当发生火灾时 ， 感受到火灾信号的探测喷头启动并出水泄压，控制系统管路内的压力迅速下降，而 隔膜腔的压力因供水不能及时补充而下降，雨淋报警阀被供水压力打开，水流入系 统侧并从开式喷头中喷出灭火。（该控制系统必须安装在不结冰的地方） 2.2.3 干式控制雨淋灭火系统
雨淋报警阀也可以与泡沫系统组成泡沫雨淋系统，用于扑救有爆炸性燃烧危险 的液体火灾。
二、产品组成及工作原理： 2.1 产品构造
ZSFM 型雨淋报警阀主要由雨淋阀、手动紧急站、泄漏阀、止回阀、排水阀、 供水压力表、隔膜腔压力表、防复位器、手动复位阀及报警管路等组成。
本阀采用法兰连接，符合 GB/T9113.1-2000，PN1.6MPa 标准。
2.1.1 雨淋阀 该雨淋阀是一种直接密封式隔膜阀，阀座为铜合金材料，隔膜采用优质橡胶全
覆盖金属盘制成，周边与阀体紧密配合，最大限度地克服隔膜腔内压力的影响，与 传统隔膜式雨淋阀相比，具有耐压高、变形小、使用寿命长、密封可靠等优点，是 一种结构简单、性能可靠、安装灵活、维修方便的产品；平时隔膜腔内的压力与供 水系统的压力相等，由于隔膜腔受力面积大于供水侧受力面积，使隔膜紧贴在阀座
雨淋阀的安装和使用说明
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅3. 发生火等，因雨淋阀管网过长致使洒水延迟。
4. ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2M,两侧距墙不少于0.5M,正面距墙1.2m在阀后1-2M内设信号蝶阀以便系统调试使用。
信号蝶阀接线时，打开塑料罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至消防控制中心，作为输出信号即可。
接线完毕，可旋转手轮检查有无启闭信号输出。
5. 系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入下水道，排水管直径不应小于雨淋阀配套通径的2倍。
雨淋阀
六、快速补水系统 灭火完成后，开启快速补水球阀，可加速 关闭主阀。主阀关闭后，再关闭快速补水 球阀。
七、排余水系统 灭火完成后，主阀重新恢复到关闭状态， 雨淋阀后端管线中剩有余水。为防止余水 在寒冷季节结冰对管线系统造成损伤，冠 龙雨淋阀配有一DN25的排水球阀，排尽余 水后关闭排水球阀。
冠龙雨淋阀操作过程
四、报警系统 冠龙雨淋阀自带报警装置：水力警铃和 压力开关。 水力警铃：当雨淋阀开启后，主管线压 力水进入水力警铃，水力警铃则发出声 音报警。 压力开关：压力开关感应到阀门出口端 压力，则输出电信号。
五、防渗漏系统 雨淋阀处于关闭状态时，由于阀门进口端 压力波动等不定原因可能造成阀门密封面 有少量水渗出。为排除此少量渗水，冠龙 雨淋阀配有一200P先导阀。当雨淋阀开启 灭火时， 200P将自动关闭。 （200P上部调节螺栓应完全松开）
上海冠龙阀门机械 有限公司
消防专用雨淋阀说明
式自动喷水灭火系统。 一组开式自动喷水灭火系统的开式喷头，由温感, 烟感等火灾探测器接到火灾信号后,通过自动控制 雨淋阀而一起自动喷水灭火,不仅可以扑灭着火处 的火源,而且可以同时自动向整个被保护的面积上 喷水,从而防止火灾的蔓延和扩大。 针对雨淋阀2003国家发布了国家标准GB5135.5 自动喷水灭火系统第５部分：雨淋报警阀。由国 家固定灭火系统和耐火构件质量监督检验中心进 行产品型式和功能检验。
开启手动球阀
关闭末端球阀
开启快速补水球阀
开启排水球阀
Thank you!
二、快速开启系统 为了保证阀门在短时间内达到全开，冠龙 雨淋阀控制管路中配有一900P先导阀。其 装在主阀控制腔感应压力管线上。当阀门 出口有水压时， 900P将自动切断感应压力 管线，确保主阀控制腔内没有压力水补进， 达到快速开启主阀之目的。 （900P上部调节螺栓应完全松开）
1.雨淋阀使用说明书(黄新民)
雨淋系统主要由雨淋阀、自动启动控制系统、管网、开式喷头及供水系 统等组成的自动喷水灭火系统。适用于火灾危险性大、可燃物多、发热量大、 燃烧猛烈蔓延迅速的易燃易爆场所，且要求环境温度不低于 40℃。如：酒精 类溶剂制品厂、喷雾操作易燃液体的场所，化纤类物品的仓库及舞台的葡萄 架等。
ZSFG－250 2.04 3.40 5.44 8.16 10.88 13.60 17.00 20.40 23.80 26.52 29.92 32.64 36.04 39.44 43.52 46.24
（2）干式控制 是在整个防护区内容易感受温升的地方通过 DN15 或 DN20 的镀锌水管设置 一些闭式喷头，并通过一水气开关与雨淋阀隔膜室的出水口相连接。系统处 于伺应状态时，控制管路内充以 0.1-0.15MPa 气压，使隔膜室内的水压与系 统供水水压相等，转臂即可将阀瓣组件紧锁于阀座面，保证密封。当防护区 内发生火灾，使一个以上的喷头开启时，就会引起控制管路内的气压降低， 水气开关打开使隔膜室内的水压降低，通过活塞及顶杆作用于转臂的力减 小，阀瓣组件因此脱扣，系统供水将阀瓣组件打开，开式喷头喷水灭火。 (3)电气远程控制
自动喷水灭火系统 雨淋报警阀
使 用 说 明 书
福建省三鲸消防器材有限公司
厂址：福建省南安市美林工业区李东工业区 电话：0595-86281988 86282988 传真：0595-86280988 邮编：362300
自动喷水系统系统雨淋报警阀 使用说明
图 1 雨淋报警阀
一、 产品简介及适用范围：
本公司生产的 ZSFG 雨淋报警阀最大工作压力为 1.6Mpa，阀体阀质为 球墨铸铁（QT400-18）,具有防复位功能及体及复位装置。
隔膜式雨淋阀技术参数
1.1.1.ZSFM型隔膜式雨淋报警阀1.1.1.1.工作原理ZSFM系列隔膜雨淋报警阀主阀采用隔膜将主阀隔分为控制腔和压力输入腔。
利用两腔受压面积差来产生水压差实现主阀密封。
未失火时，控制腔和压力输入腔充满水，由压力差和弹簧，活塞部件的重力达到密封。
压力表10显示供水侧压力，压力表4显示隔膜腔压力，当两侧压力相同时，主阀为关闭状态。
隔膜腔失火时，主阀开启后，一部分水压力进入压力开关和水力警铃，水力警铃发出声音报警，压力开关向控制中心发出信号开启消防泵。
隔膜雨淋报警阀具有防复位结构，主阀开启后，防复位器启动，防止误操作使主阀关闭。
1.1.1.2.ZSFM隔膜式雨淋报警阀结构DN32-80DN100-200DN250-3001. 隔膜式雨淋阀2. 排水阀(常闭)3. 手动开启球阀(常闭)4. 隔膜腔压力表5.防复位器6. 过滤器7. 主阀复位球阀(常闭)8. 防复位球阀(常开)9. 报警管路球阀(常开) 10. 报警试验球阀(常闭) 11. 供水侧压力表1.1.1.3.产品规格型号及性能参数1.1.1.4.ZSFM隔膜式雨淋阀复位a.首先关闭系统主供水阀，打开复位球阀(7) (隔膜室注水控制阀)，然后缓慢打开雨淋阀前面主供水阀。
防复位器(5)在此时时有少量水流出是正常现象。
b.适当打开手动紧急站球阀(3)，排隔膜腔有空气，当球阀(3)流出水后关闭。
c.当隔膜室与供水侧压力相等后，关闭(7)主阀复位球阀。
d.打开雨淋阀后的系统侧的阀门，如密封正常，泄漏阀无水滴，则雨淋阀复位正常，系统处于伺应状态。
雨淋报警阀说明
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理平时雨淋阀腔内外压力平衡处于关闭状态 火灾发生火灾报警控制器经分析与判断为火灾输送信号至电磁阀打开泄水启动手动应急装置开启雨淋阀 雨淋阀腔内压力小于腔外压力雨淋阀开启 压力水流经消防管网从开式喷头喷出大量的水隔离整个保护区 火灾扑灭 拔动复位手柄，雨淋阀瓣组件关闭雨淋阀内外压力平衡重新处于关闭状态水力警铃发出报警声电磁阀开启不了时三：雨淋报警阀的维护与保养 1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7) 主排水试验：确认信号蝶阀（2）处于开启状态 观察水流是否稳定水流不稳定水流稳定 疏通堵塞的供水管路排水试验成功关闭排水阀 确认信号蝶阀（1）处于关闭状态打开排水阀8)报警试验：9）雨淋报警阀检修时间 序号 检修内容 时间 备注 1 观察水压状态是否正确 一周 2 观察阀门所处的状态是否正确一周 4 主排水试验 一季度 5 报警试验 一季度 6 雨淋装置及其辅件 一年7 开阀功能试验一年 8 检查密封件和阀座，清除污物一年关闭水力警铃控制阀打开报警试验阀警铃发出报警声试验成功关闭报警试验阀 打开水力警铃控制阀警铃不报警检查警铃入口处是否堵塞或铃锤卡死排除报警试验管道中的积水确认信号蝶阀（2）处于开启状态确认信号蝶阀（1）处于关闭状态2. 常见的问题及处理方法序号问题原因分析解决措施1 自动滴水阀漏水1.产品有自身的质量问题更换产品2.雨淋系统因安装调试或平时的定期试验及灭火工作后没有将系统侧管内的余水排尽就有可能造成自动滴水阀漏水打开放水阀排除管内余水3.水质不洁很可能造成雨淋阀隔膜球面中线密封处遗有施工时进入管内的小杂物或脏水中的杂质（如生料带、麻丝以及其它一些杂物）而使球状密封面不能完全密封所致启动雨淋阀让水流冲刷掉遗留在密封面处的杂质便2防复位器不能复位问题一般是因水质过脏，有细小物质进入防复位器密封面处而造成的拆下复位器清洗干净即可解决问题。
ZSFM系列雨淋阀操作使用说明书
ZSFM系列雨淋阀操作使用说明书消防资料2010-04-21 22:03:02 阅读82 评论1 字号：大中小订阅本文引用自没事《ZSFM系列雨淋阀操作使用说明书》ZSFM雨淋阀一﹑用途：ZSFM系列雨淋阀用于雨淋阀系统，水幕系统和水雾系统．当保护区某处发生火灾时，火灾探测系统动作时，使雨淋阀开启，大量水从开式喷头（水幕喷头﹑水雾喷头﹑普通开式喷头）中喷出，并发出报警信号，以达到控火﹑灭火报警．本雨淋阀是一种直接密封式隔膜阀，隔膜阀具有结构简单﹑性能可靠﹑可水平﹑直立安装﹑维修方便等特点．雨淋阀的控制有：电控制，气控制，水控制，电﹑水非互锁控制，电﹑水互锁控制，电﹑气非互锁控制，电﹑气互锁控制．二﹑结构参数：三﹑系统配置图四﹑安装⒈只能在５℃－65℃环境中安装使用，阀体上的箭头与水流方向一致．⒉其应安装在便于观察和易接近的地方，周围应留出0.5m的维修空间．⒊安装前先冲洗供水管道，使其内部无污物．⒋雨淋阀可水平﹑直立安装，但必须保持电磁阀的铁芯竖直．⒌雨淋阀的前后分别安装与阀同通径的控制阀．⒍压力表应方便读数，紧急启动阀﹑复位阀应在便于操作的位置．⒎伺应状态时，警铃阀19(A)为常开，复位阀27﹑试警铃阀19(B)﹑排水阀11﹑紧急启动阀5均为常闭．五﹑调试安装完，经过试验﹑灭火后．应按如下步骤将系统调整至伺应状态．⒈关闭系统的供水控制阀．⒉打开雨淋阀上的排水阀11，将系统里的余水全部排除干净．⒊关闭阀后控制阀，关闭雨淋阀上的紧急启动阀5﹑试警铃阀19(B)﹑排水阀11，同时打开复位阀27．⒋按下控制柜中的＂复位＂按钮使电子探测系统复位．同时，释放电磁阀1，是其闭合．⒌缓慢打开系统的供水控制阀，此时防复位器30有水流出；待供水压力与隔膜室压力相同时,防复位器30应停止流水，则雨淋阀已处于伺应状态了．再将系统的供水控制阀完全打开．若３分钟后仍有大量水从防复位器30或滴水阀10流出，则应立即关闭系统的供水控制阀，检查（a）防复位器中有无渣宰，（b）隔膜与阀体密封处有无杂物，（c）隔膜有无破损．然后从第一步重新开始调试．⒍打开排水阀11﹑将余水排除干净，推动滴水阀10的推杆，确认水以排净．⒎关闭复位阀27和排水阀11，将警铃阀19(A)及阀后控制阀打开．系统进入伺应状态．六维修保养维修前，必须关闭雨淋阀前后的控制阀，打开所有的排水阀，将阀体中的水排除后进行维修．发现故障可按上表进行维修，若不能解决可联系我们．要求按下列要求进行定期检查：每天应检查一次滴水阀，若漏水应立即维修雨淋阀．每季度：（a)检查止回阀动作是否正常；（b）电磁阀启动和密封是否正常；（c）防复位器密封动作是否正常．若有问题应立即维修．。
川消ZSFM系列雨淋阀(电控制湿式)操作使用说明书
ZSFM系列雨淋阀(电控制、湿式)操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：运输安装注意事项:在搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍：该雨淋阀是一种直接密封式隔膜阀，隔膜橡胶材料制成，具有结构简单、性能可靠、安装灵活、维修方便等特点；阀内无轴、无定向座等金属构件，所以不存在锈蚀问题。
产品组成及工作原理：雨淋阀系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋阀系统。
当处于工作伺应状态时，由雨淋阀将消防水封闭于管网供水侧，而系统侧管网中没有水。
首先，位于保护区内的电子探测器将探测到的火灾信号传送至电控制柜，再由电控制柜将信号过滤处理，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，从而雨淋阀开启，水从供水侧进入系统管网，通过喷头喷向整个保护区，执行灭火功能。
雨淋阀的隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内的水压下降到一定值时，隔膜被供水压力顶开，水流进入系统侧管网灭火。
隔膜腔内的水压也可由湿式管网或干式管网控制，即组成为湿式或干式控制系统，当控制管网的喷头爆裂使隔膜腔的水压下降，阀打开。
由于本阀设有防复位装置，在正确的操作下，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不至于因为突然断电电磁阀关闭而使雨淋阀重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压将阀关闭。
主要技术参数：出厂检验：100% 水压（阀瓣打开和关闭两种状态）工作压力：～电磁阀启动电源:DC24V技术表格装和维修。
*安装之前彻底冲洗掉供水管路中的异物。
*可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。
ZSFM型隔膜式雨淋阀
ZSFM型隔膜式雨淋阀ZSFM系列隔膜雨淋阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。
配以开式喷头、水幕喷头、闭式喷头及火灾报警控制系统即可组成相应的水喷灭火系统。
具有结构简单、操作容易、安全可靠、安装维护方便等特点。
失火时，雨淋阀开启，系统开式喷头一齐自动喷水灭火处火源，而且可以同时自动向整个被保护的面积上喷水，从而防止火灾的蔓延和扩大。
适用于易结冰或需重点保护的火灾危险性大的建筑物和场地。
结构及用途：ZSFM系列隔膜雨淋阀主阀采用隔膜将主阀分为上下两腔，上腔为控制腔。
利用上下腔面积差产生水压力实现主阀密封。
未失火时，三球阀手柄向下，针阀、检修球阀、末端球阀为开启状态，电磁阀、手动球阀、排放球阀为开闭状态，压力表1灰进口压力，压力表2为0。
此时主阀为关闭状态。
失火时，有三种控制方式控制主阀开启灭火。
主阀开启后，压力进入压力开关和水力警铃，水力警铃发出警声；压力开关控制中心发出信号或开启消防泵。
隔膜雨淋阀具有防复位结构，主阀开启10％后防复位装置自动启动，防止由于误操作而使主阀回位。
灭火后，切断传动管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。
结构合理、美观：雨淋阀控制管线选用优质铜管，合理配置控制元件，使控制阀门简单，明了。
控制、操作方便、可靠：三种控制方式确保主阀开启，且三种控制方式中任一种控制方式均能开启主阀。
内置防复位装置：防复位装置内置简化了控制配管。
防复位装置的启动由主阀自动控制，复位操作简单。
雨淋灭火系统组成及工作原理：雨淋灭火系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋系统。
在工作伺应状态时，雨淋阀将消防水封闭于管网供水侧，系统侧管网中没有水。
当保护区内探测器将测得的火灾信号传送至控制中心，再由控制中心将信号处理后，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，雨淋阀启动，水从供水侧进入系统管网,通过喷头喷向保护区，实施灭火。
ZSFG系列翻瓣式雨淋阀
ZSFG(M)系列雨淋阀ZSFM隔膜雨淋阀一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
雨淋阀的安装和使用说明
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
ZSFG雨淋报警阀的操作规程
ZSFG雨淋报警阀的操作规程
一：雨淋报警阀的结构组成
ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图
注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理
三：雨淋报警阀的维护与保养 1.
维护与保养
1) 阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2) 阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)
检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)
应保持配套过滤器清洁，经常对过滤器进行清洗。
5) 对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"
型密封圈是否损坏，如损坏应给予更换。
6) 每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)
8)报警试验：
9）ZSFG雨淋报警阀检修时间
2. 常见的问题及处理方法。
