城市轨道交通地铁项目施工监测方案

城市轨道交通地铁项目施工监测方案

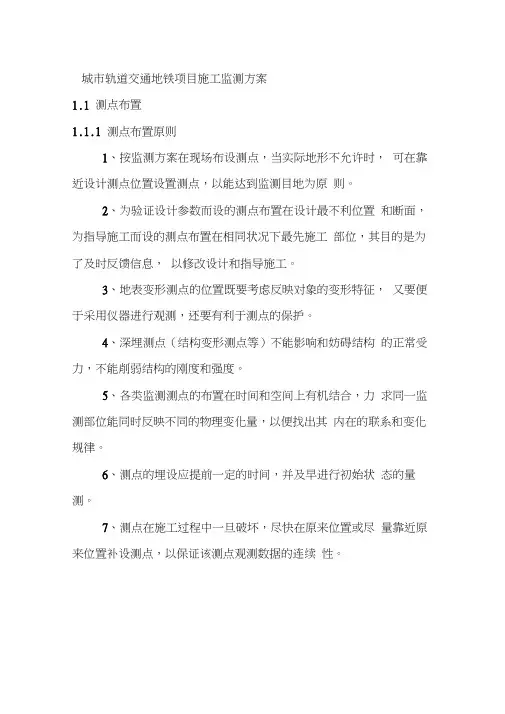

1.1 测点布置

1.1.1测点布置原则

1、按监测方案在现场布设测点，当实际地形不允许时，可在靠近设计测点位置设置测点，以能达到监测目地为原则。

2、为验证设计参数而设的测点布置在设计最不利位置和断面，为指导施工而设的测点布置在相同状况下最先施工部位，其目的是为了及时反馈信息，以修改设计和指导施工。

3、地表变形测点的位置既要考虑反映对象的变形特征，又要便于采用仪器进行观测，还要有利于测点的保护。

4、深埋测点（结构变形测点等）不能影响和妨碍结构的正常受力，不能削弱结构的刚度和强度。

5、各类监测测点的布置在时间和空间上有机结合，力求同一监测部位能同时反映不同的物理变化量，以便找出其内在的联系和变化规律。

6、测点的埋设应提前一定的时间，并及早进行初始状态的量测。

7、测点在施工过程中一旦破坏，尽快在原来位置或尽量靠近原来位置补设测点，以保证该测点观测数据的连续性。

1.1.2 车站测点布置

车站测点布设情况如下表9-4所示。

表9-4 测点布设表

1.1.3 区间测点布置

（1）地面沉降(隆起)监测点：

一般地沿隧道中线方向每隔5m布设一个测点，每隔一定距离布设一个监测横断面，见表9-5。

地面沉降监测横断面间距表

表9-5

横断面方向测点间隔，一般为5～8m，在一个监测断面内设9个测点，地表测点顶突出地面5mm以内。

地面沉降测量应在盾构机开挖面附近，每天进行及每周进行后期观测直到沉降稳定。

（2）地面建筑物及临近建筑物沉降、倾斜和水平位移：在每栋建筑物四角各设置一个观测点，以测量其位移、倾斜，沉降点的数量不少于4点，规模较大的建筑物根据需要增加测点数量。地面和建筑物沉降监测断面沿隧道纵向每30m设一断面。

监测点布置示意见图9-20～9-23。

图9-20 主断面监测点布置图（单位：mm）

拱顶下沉测点

收敛测线A

图9-21 洞内常规监测点布置图

图9-22 纵断面监测点布置图

图9-23 单线隧道掘进地面沉降监测点布置示意图

（3）土体水平位移及分层沉降：在典型断面布置测斜仪进行测量，见图9-24。 原准线总位移

位移

导槽导轮测读间距电缆测读设备

接头

测头

导管

回填

图9-24 测斜仪布置示意图

（4）孔隙水压力：在典型断面。

（5）地下管线沉降：在隧道影响范围内的地下管线沿长度方向每5m布设一个监测点。有检查井的管线应打开井盖直接将监测点布设到管线上或管线承载体上；无检查井的直埋管线可开挖处应开挖暴露管线，将观测点直接布到管线上，无法开挖时可在对应的地表埋设间接观测点。管线沉降观测点的设置可视现场情况，采用抱箍式或套筒式安装。见图9-25。

图

1.2 监控量测方法

1.2.1车站监测方法

1、地表沉降及裂缝监测

（1）地表沉降监测

①监测仪器

电子水准仪，玻璃钢瓦尺等。

②监测实施方法

a.基点埋设：基点埋设在沉降影响范围以外的稳定区域，并且埋设在视野开阔、通视条件较好的地方；基点数量根据需要埋设，基点要牢固靠。基点埋设方法示意图如图

200～300mm，直径20～30mm的圆头钢筋，四周用水泥砂浆填实。

c.测量方法：观测方法采用精密水准测量方法。基点和附近水准点联测取得初始高程。观测时各项限差宜严格控制，每测点读数高差不宜超过0.3mm，对不在水准路线上的观测点，一个测站不宜超过3个，超过时重读后视点读数，以作核对。首次观测对测点进行连续两次观测，两次高程之差小于±1.0mm，取平均值作为初始值。

d.沉降值计算：在条件许的情况下，尽可能的布设导线网，以便进行平差处理，提高观测精度，然后按照测站进行平差，求得各点高程。施工前，由基点通过水准测量测出隆陷观测点的初始高程H0，在施工过程中测出的高程为H n。则高差△Ｈ＝H n－H0即为沉降值。

③数据分析与处理

地表沉降量测随施工进度进行，根据开挖部位、步骤及

时监测，并将各沉降测点沉降值绘制成沉降变化曲线图、沉降变化速度、加速度曲线图。

（2）地表裂缝观测

地表裂缝开展状况的监测通常作为地铁施工影响程度的重要依据之一。采用直接观测的方法，将裂缝进行编号并划出测读位置，必要时用钢尺测读。监测数量和位置根据现场情况确定。

2、地表建筑沉降、倾斜及裂缝监测

（1）建筑物沉降监测

①监测仪器

电子水准仪，玻璃钢瓦尺等。

②监测实施方法

a.测点埋设：在地表下沉的纵向和横向影响范围内的建筑物进行建筑物下沉及倾斜监测，基点的埋设同地表沉降观测。沉降测点埋设，用冲击钻在建筑物的基础或墙上钻孔，然后放入长直径200～300mm，20～30mm的半圆头弯曲钢筋，四周用水泥砂浆填实。测点的埋设高度方便观测，对测点采取保护措施，避免在施工过程中受到破坏。每幢建筑物上一般布置4个观测点，特别重要的建筑物布置6个测点。测点的布设如图9-27所示。

b.测量方法：与地表沉降观测同。

c.沉降计算：与地表沉降观测同。

③数据分析与处理

绘制位移—时间曲线散点图，具体分析同地表沉降监测。当位移—时间曲线趋于平缓时，选取合适的函数进行回归分析。预测最大沉降量。根据所测建筑物倾斜与下沉值，判断建筑物倾斜是否超过安全控制标准及采用的工程措施的靠性。

（2）建筑物倾斜监测

①监测仪器

全站仪，反射膜片。

②监测实施方法

在待测建筑物不同高度（大于2/3建筑物高度）贴上反射膜片，建立上、下两观测点，并在大于两倍上、下观测点距离的位置建立观测站，采用Leica1800型（1"2mm+2ppm）自动全站仪按国家二级位移观测要求测定待测建筑物上、下
