盘式过滤机工作原理
盘式过滤机工作原理
盘式过滤机是一种常见的机械式固液分离设备，主要应用于对糊状物、泥浆以及粘稠
物的固液分离。盘式过滤机的工作原理是利用圆盘转动的驱动作用将液态物质中的固体颗
粒通过滤网分离出来，从而实现固液分离的目的。
盘式过滤机由圆盘、驱动装置、控制系统、滤网等主要组件构成。在使用时，需要将
待处理的物料通过进料管道引入机器内部，然后圆盘开始旋转，将物料均匀的分布在滤网
上方。在圆盘旋转的滤网不断的将物料的固体颗粒分离出来，然后通过排出口将固体颗粒
排出机器。
盘式过滤机的滤网一般采用质地坚固、耐用、耐磨损的材料制成，如不锈钢、陶瓷等。滤网的开孔率也是影响盘式过滤机工作效率的重要因素之一。一般来说，开孔率越大，过
滤机处理的物料越稀，处理效率也越高。
除了滤网，盘式过滤机内部还设有除水盘，主要用于去除物料中余留的水分和溶剂。
当固体颗粒通过滤网后，落入除水盘中进行除水，然后再通过排出口排出机器。
盘式过滤机的主要特点是过滤效率高、操作简便、维护方便、适用范围广，尤其适用
于对粘稠物料的处理。由于盘式过滤机的结构相对较为复杂，价格也较高，因此在使用时
需要注意维护和保养，以保证机器的长期正常工作。化工行业：盘式过滤机是化工行业中
广泛使用的固液分离设备之一。它可以用于压缩机油、合成材料、聚合物、酸洗液和尾气
处理等领域。
医药行业：盘式过滤机在医药行业中的应用非常广泛，可以用于药品制造和污水处理，特别是在生物药品制造和蛋白质分离过程中应用广泛。
食品行业：盘式过滤机在食品制造过程中应用广泛，主要用于饮料、果汁、啤酒、乳
制品、糖果、巧克力、酱料、调味品等品种的生产过程中从混合物中分离出相应的固体颗
粒和沉淀物。
环保行业：盘式过滤机在环保行业中的应用也越来越广泛，如对水处理、酸洗液、污泥、石油污染和农药残留等的处理。
电力行业：盘式过滤机在电力行业中可以用于燃煤和燃气发电过程中，把污泥、灰渣
和其他类型的固体颗粒从固液混合物中分离出来，以提高发电效率。
盘式过滤机的优点在于操作简便、占用空间小、过滤效果好，而且不需要取下滤网进
行清洗，通过反向冲洗可自动清洗滤网，减轻了维护和保养的工作量。盘式过滤机具有高
效率，处理一定量的混合物不需要多长时间，而且该设备在不同领域中都具有很好的适应性，可以为生产单位带来很多好处。
在使用盘式过滤机时需要注意的是，必须根据所处理的物料的特性选择不同的设备型
号和滤网类型。比如说，处理粘稠的物料需要选择滤孔较大、清洗更方便的滤网。而对于
更细的颗粒或污泥，需选择孔径较小的滤网。定期维护保养盘式过滤机也是很重要的，包
括检查各个部件的磨损情况，更换磨损严重的部件，及时清洗滤网和沉淀槽，确保机器的
稳定性和安全性。
盘式过滤机在众多领域中都有着广泛的应用和发展前景。其高效率、操作简便、维护
方便等优点越来越受到各个生产单位的青睐，未来的发展空间也将越来越广阔。除了优点，盘式过滤机也有自身的缺点。其一是易产生堵塞，特别是处理含微小固体颗粒和碎片较多
的物料时，盘面易被阻塞，影响滤效，需要经常进行清洗。其二是设备价格较高，这是由
于其制造工艺比较复杂、材料及部件质量要求较高所致。对盘式过滤机的维护保养及使用
要求较高，需要专业人员进行操作和维护。
基于以上缺点，生产厂商也在不断改良技术，不断开发适用于不同行业的盘式过滤机。现在市场上已经出现了自动清洗滤网的盘式过滤机，可以自动清洗滤网，解决了传统盘式
过滤机的堵塞问题。部分厂商还通过优化滤网结构和设计来提高其滤效和稳定性，以及降
低维护成本。
盘式过滤机的应用领域非常广泛，对于不同行业中的固液分离工作有着重要的应用价值，且不断的得到市场的认可和重视。相信在科技进步和市场的需求下，盘式过滤机的技
术水平会不断提升，并会在未来的时间里继续发挥其优异的作用，为各行业提供更多解决
方案。盘式过滤机的发展趋势是向智能化、高效化、低耗能方向发展。在滤机的设计和使
用中，各生产企业和技术人员应该结合市场需求和行业特点不断创新，将现代高科技运用
到盘式过滤机中，提高设备的自动化程度和效率，减少不必要的能源损耗。
智能化是盘式过滤机未来发展的趋势。智能化的滤机能够通过传感器自动调节设备工
作状态，处理不同质量和容积的物料，减少了人工干预的需求，提高了运行效率和稳定性，更好的应对市场需求。
高效化是盘式过滤机未来发展的方向之一。以提高过滤机的滤效和过滤速度为目标，
采用加压过滤、气动紊流过滤和超声波过滤等新技术，可以大大提高过滤机的处理效率，
减少维护成本和污染排放。
低耗能是盘式过滤机未来发展的方向之一。未来盘式过滤机将采用多种技术和手段，
减少能源的消耗，实现低耗能。在改进滤网时，采用高效的滤料和别具匠心的加工工艺，
最大限度的保留材料特性的前提下，滤网效率得以提高，降低机器能耗，减小对环境的污染。
通过智能化和高效化，可以提高盘式过滤机的使用效率，从而降低生产成本。在面对
行业竞争的时候，高效低耗的生产方式可以保证出厂的产品质量和数量并提升市场竞争力，满足客户定制化的需求。
在使用盘式过滤机的过程中，不仅需要给予足够的关注，还需要注意对其环境和产品质量的要求。这是保证盘式过滤机长期正常工作的前提和保证产品质量的关键。生产企业应该强化质量管理和工艺管理，最大限度的确保盘式过滤机的生产效率和产品质量。
盘式过滤机在未来会面临更高的要求和挑战，生产厂商和相关技术人员需深入行业，从市场需求、环境保护和用户使用体验等角度出发，推动滤机的可持续发展，为社会和客户创造更多的价值。
盘式过滤机工作原理
盘式过滤机工作原理 盘式过滤机是一种常见的机械式固液分离设备，主要应用于对糊状物、泥浆以及粘稠 物的固液分离。盘式过滤机的工作原理是利用圆盘转动的驱动作用将液态物质中的固体颗 粒通过滤网分离出来，从而实现固液分离的目的。 盘式过滤机由圆盘、驱动装置、控制系统、滤网等主要组件构成。在使用时，需要将 待处理的物料通过进料管道引入机器内部，然后圆盘开始旋转，将物料均匀的分布在滤网 上方。在圆盘旋转的滤网不断的将物料的固体颗粒分离出来，然后通过排出口将固体颗粒 排出机器。 盘式过滤机的滤网一般采用质地坚固、耐用、耐磨损的材料制成，如不锈钢、陶瓷等。滤网的开孔率也是影响盘式过滤机工作效率的重要因素之一。一般来说，开孔率越大，过 滤机处理的物料越稀，处理效率也越高。 除了滤网，盘式过滤机内部还设有除水盘，主要用于去除物料中余留的水分和溶剂。 当固体颗粒通过滤网后，落入除水盘中进行除水，然后再通过排出口排出机器。 盘式过滤机的主要特点是过滤效率高、操作简便、维护方便、适用范围广，尤其适用 于对粘稠物料的处理。由于盘式过滤机的结构相对较为复杂，价格也较高，因此在使用时 需要注意维护和保养，以保证机器的长期正常工作。化工行业：盘式过滤机是化工行业中 广泛使用的固液分离设备之一。它可以用于压缩机油、合成材料、聚合物、酸洗液和尾气 处理等领域。 医药行业：盘式过滤机在医药行业中的应用非常广泛，可以用于药品制造和污水处理，特别是在生物药品制造和蛋白质分离过程中应用广泛。 食品行业：盘式过滤机在食品制造过程中应用广泛，主要用于饮料、果汁、啤酒、乳 制品、糖果、巧克力、酱料、调味品等品种的生产过程中从混合物中分离出相应的固体颗 粒和沉淀物。 环保行业：盘式过滤机在环保行业中的应用也越来越广泛，如对水处理、酸洗液、污泥、石油污染和农药残留等的处理。 电力行业：盘式过滤机在电力行业中可以用于燃煤和燃气发电过程中，把污泥、灰渣 和其他类型的固体颗粒从固液混合物中分离出来，以提高发电效率。 盘式过滤机的优点在于操作简便、占用空间小、过滤效果好，而且不需要取下滤网进 行清洗，通过反向冲洗可自动清洗滤网，减轻了维护和保养的工作量。盘式过滤机具有高 效率，处理一定量的混合物不需要多长时间，而且该设备在不同领域中都具有很好的适应性，可以为生产单位带来很多好处。
PKS型双真空盘式过滤机
PKS型双真空过滤机 已成为选矿业首选的脱水设备 PKS型盘式真空过滤机是鞍山市嘉丰工业泵厂的科技人员经过多年潜心研究，并经长时间的工业试验后推出的一款新型产品。 它首次在行业内发明了双真空理论（即独立吸附，独立脱干理论）即吸附，脱干分别在不同真空系统下进行。并设计制造了一款全新的盘式真空过滤机。 一、盘式真空过滤机的概述： 盘式真空过滤机是滤盘在主轴的带动下在装满矿浆的槽体内匀速转动，滤盘分别经过洗布区、吸附区、脱干区、卸料区。 洗布区：滤盘内外气压均为常压。 吸附区：靠滤盘内的负压将物料吸附到滤盘上。 脱干区：将吸附到滤盘上的物料的水分靠负压充分脱干。 （一般脱干后的精矿含水量在10%左右） 卸料区：用正压—即反吹风将脱干后的物料卸到过滤机下面的皮带运输机上。 在主轴带着滤盘不停的转动时，滤盘上的滤扇分别处于不同的工作状态，循环往复，形成了盘式真空过滤机的连续作业过程。 过滤机的负压—即真空是真空泵通过滤液罐，分配头、分配盘、
措气盘、滤液管作用到滤扇上的；卸矿区的正压是由空气压缩机或真空泵的尾气通过分配头、分配盘、措气盘、滤液管作用到滤扇上的，滤盘是由若干个工程塑料制成的滤扇分别套上滤布袋等组成的。二、单真空系统盘式真空过滤机的工作原理及存在的问题。 在PKS型盘式真空过滤机出现之前，国内外所有的盘式真空过滤机均为单真空系统的过滤机，即吸附区和脱干区连通在一个真空系统内。 1、由于吸附区和脱干区是连通的，脱干区滤扇外部直接接触大气，由于脱干区滤扇内外压差造成大气进入脱干区滤扇内部，从而造成包括吸附区在内的整个系统的真空降低，使得整个过滤系统难以达到较高的真空值（同时也造成了能源浪费）过滤后的物料也就难以实现更低的水份。 2、特别是在过滤机换完滤布袋刚刚开始工作时（盘式过滤机一般要在10-30天左右换一次布袋）由于脱干区直通大气，滤布袋外部还没有吸附到物料，大量的气体直接涌入滤扇内，造成整个系统的真空度升高的非常缓慢。在这个过程中吸附区吸附的物料很少（即滤饼很薄），带有很薄物料的滤扇转到液面上的脱干区，比开始不带物料的滤扇透气性略小一些，这时在脱干区进入真空系统的大气就比开始少一些，而系统内的真空度就提高一点。随着系统内真空度的提高，吸矿区的吸矿层在逐渐加厚，这样循环往复—一般要经过2-3小时，由于物料的不同，甚至10几个小时，系统内的真空值才能达到正常的工作状态。而在这段时间内滤饼水分达不到设备性能指标，均为不
水处理设备
水处理设备 全自动钠离子交换器（美国AUTOTROL阿图祖、FLECK富来） ?全自动钠离子交换器工作原理 “ZDRS”系列全自动钠离子交换器采用的是美国滨特尔（PENTAIR）集团的富来（FLECK）全自动软化控制阀或美国奥斯莫尼斯（OSMONICS）集团的阿图祖（AUTOTROL）全自动软化控制阀。并配合优质树脂罐组装而成的。整套设备具有自动化程度高、占地面积小、运行速度快、出水水质稳定、耐腐蚀能力强、使用寿命长等特点。 ?全自动钠离子交换器的工作程序主要有制水和再生两大部分组成 制水含有钙、镁离子（Ca2+、Mg2+）的水，在一定的压力下、以一定的流速流过 树脂层时，由于钙、镁离子（Ca2+、Mg2+）与树脂的结合能力要大于钠离子（Na+） 与树脂的结合能力，所以，水中的钙、镁离子（Ca2+、Mg2+）就与树脂上的钠离子 （Na+）进行交换，钙、镁离子（Ca2+、Mg2+）被树脂吸附。这样，流出树脂层的 水就不在含有钙、镁离子（Ca2+、Mg2+）了。 再生当树脂上的钠离子（Na+）都被水中的钙、镁离子（Ca2+、Mg2+）交换掉以 后，树脂就失去了交换能力，必须用盐水再生。再生过程主要分为：反冲洗、吸盐 水、慢冲洗（置换）快冲洗（正洗）、盐水重注等过程。 反冲洗再生开始后，洗用水把树脂自下而上的反洗。其目的是为; 1.松动在制水中被压实的树脂层，有利于树脂的颗粒与盐液的充分接触，是再生更彻 底。 2.清除在制水过程中积累在树脂层面的悬浮物。 吸盐水盐水通过全自动控制阀的“射流吸盐器”从烟筒中进入树脂罐。 慢冲洗（置换）盐水中的高浓度钠离子（Na+）与树枝上的钙、镁离子（Ca2+、Mg2+）进行交换，钙、镁离子（Ca2+、Mg2+）被交换下来后随水倒掉，盐水中的钠离子（Na+）被树脂吸附，树脂重新恢复交换能能。 快冲洗（正洗）快冲洗（正洗）除树脂层中残留盐液，降低氯根（CI-）。 盐水冲注再生时，盐箱中的盐水被吸净，所以在再生后，通过全自动控制阀对水流的控制，盐箱被重新注入清水，以保证下次再生使用。 ?全自动钠离子将交换器的10大优点 高效可准确控制再生周期和时间，从而使树脂的有效工作交换容量得以充分发挥。 节水产生率达到98%以上。 节电采用虹吸再生原理，无须盐泵，耗电量仅为普通设备的1%。 省工无需专人操作。 节省空间只需提供罐体占地空间，节省管路，阀体所占空间。 调整方便用户可根据当地的水质情况，任意调节再生周期和时间，以保证出水 合格。
ZPG-607296120变频盘式真空过滤机使用说明书A4
目录 一、概述 二、工作原理及技术参数 三、主要部件结构介绍 四、操作与控制说明 五、日常维护及注意事项 六、常见故障分析及处理 七、安全注意事项 八、随机备件清单 附录一、零备件明细表 附录二、电控系统元器件明细表 附录三、操作、维护、安全规程 一、概述 盘式真空过滤机是利用真空作为过滤动力，使浆体进行固液分离的设备。ZPG型盘式真空过滤机适合于铁精矿、有色金属精矿的脱水作业，也适合洗煤厂、非金属矿、化工和环保等领域的脱水作业。 该机对脱水对象的要求如下： ①矿物粒度为200目至400目。 ②矿浆浓度为35%～65%（金属矿物）或20%～40%（煤和其他轻质物料）。 ③矿浆温度10℃～50℃。
④物料无腐蚀性（在处理腐蚀性物料时，需要进行特殊设计）。 二、工作原理及技术参数 盘式真空过滤机是一种固液分离设备，过滤圆盘由调速电机通过减速器及开式齿轮传动来驱动，使之在装满矿浆的槽体中以一定的转速转动，当过滤圆盘的某一滤扇处在过滤吸附区时，借助于真空泵的作用在过滤介质两侧形成压力差，使固体物料吸附在过滤介质（滤布）上并形成滤饼。而滤液则经滤液管及分配头排出。当这一滤扇从矿浆液位中脱离而进入脱水区后，滤饼在真空的抽吸力作用下，水不断与滤饼分离，进一步从滤液管及分配头排出，滤饼因此而干燥。进入卸料区后，滤饼用反吹风和刮刀自滤盘上卸下，落入排料槽，由集矿皮带运输机运走。整个作业过程连续不断地进行。 ZPG-60/72/96/120型盘式真空过滤机的技术参数如下： 过滤面积m260 72 96 120 滤盘直径mm 3100 滤盘数量个 5 6 8 10 滤扇数量个100 120 160 200 矿槽容积m37.1 8.3 10.8 13.3 外形尺寸（长×宽×高）mm A mm A×3840×3650 4775 5275 6275 7275 设备自重t 19.3 20.5 23 27.5 作业重量t ～34.9 ～38.8 ～46.8 ～56.8主轴传动装置 电机功率kw 5.5 5.5 7.5 7.5 主轴转速（无级调速）0.1～1rpm 摆线针轮减速机BW系列i=87 皮带传动i=1.67
盘式过滤器操作使用说明书
盘式过滤器 适用范围 全自动过滤器可广泛应用于工业、商业领域，如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。过滤等级按后级用水系统或设备对水质的要求、用水场合对水质的要求确定。 产品特点 1、精确过滤：可根据用水要求选择不同精度的过滤盘，有20μm、50μm、80μm 、100μm、130μm、200μm多种规格。 2、高效反洗：高速和彻底的反洗，只在20秒左右即可完成。 3、全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗：状态之间，自动切换，可确保连续出水，系统压损小。 4、标准：标准模块化系统设计，用户可按需取舍，灵活可变，互换性强。 5、非标准：可灵活运用边角空间，因地制宜安装，占地很少。 6、运行可靠维护简单：几乎不需日常维护，部件100%经工厂检测和试运转，不需专用工具，
备品备件很少。 7、使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。 运行参数 1、工作压力 0.1 MPa ~1.0 MPa (网式过滤器经设计可达4.0MPa) 2、水温<95℃ (>65℃时需事先声明) 3、PH 5～11.5 4、系统压损 0.01～0.08 MPa 5、过滤范围 5-3000 微米（网式过滤器最佳达20um,盘式过滤器最佳达5um） 6、反洗压力 >0.25 MPa 7、反洗流速 8～18 m3/h 8、反洗时间 20~60秒 9、反洗水耗 30～100Kg (单个过滤头) 10、控制电压 12V直流，24V交流 安装 地基：新型全自动过滤器占地远小于传统的砂滤器或其他机械过滤器，可以根据需要靠边角布置。设备自重小，对地基无特殊要求，仅需保持水平地基即可，如果地基难以达到水平要求，可以采用地脚对设备进行固定，设备在有坡度的基础上安装、侧装甚至倒装均不影响其运行效果。小型系统可直接安装在管道上，大中型系统采用地脚连接，其高度可根据现场情况进行调整。 连接：过滤器进出水管均采用标准法兰连接，小型系统采用螺纹连接。 反冲洗：过滤系统自动利用其他过滤单元的滤后清水或外部提供的冲洗水进行反冲。由于耗水量小，对设备出水量无明显影响。 (若进水压力过小或过滤级别<20μm,旋盘式系统应配用压力水或压缩气体进行辅助反冲洗,压力水应为滤后清水，由附加的反冲洗泵提供；压缩气体可由普通空气压缩机提供，应事先声明)

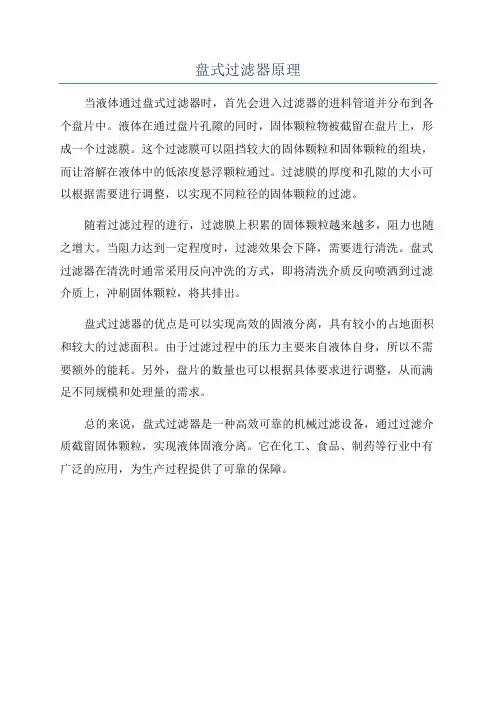

盘式过滤器的工作原理
