防烟、排烟系统工程验收记录

(上海市新版)防烟、排烟系统分项工程施工过程检查记录

6.5.5 监理工程师：（签章）
监理单位检查记录
年月日注：施工过程若用到其他表格、则应作为附件一并归档。
年月日
表D-3 防烟、排烟系统分项工程施工过程检查记录
工程名称
工程1
施工单位
监理单位
施工执行标准名称及编号项目
金属风管的制作、连接
对应本标准章节条款
6.3.1
施工单位检查记录
非金属风管的制作、连接风
管安
风管（道）强度、严密性检验
装风管（道）的安装
6.3.2密性检验
6.3.5
排烟阀安装
6.4.1
送风口安装
部件
排烟阀或排烟口安装
安装
常闭送风口、排烟阀或排烟口手动装置安装
挡烟垂壁安装
6.4.2 6.4.2 6.4.3 6.4.4
排烟窗安装
6.4.5
风机型号、规格
6.5.1
风机外壳间距风
机安
风机基础
装风机吊装
6.5.2 6.5.3 6.5.4
风机安装安全防护施工单位项目负责人：（签章）

烟囱工程质量验收记录

烟囱工程质量验收记录日期：XXXX年XX月XX日地点：XX工地受检单位：XX建筑有限公司一、项目概述本次质量验收记录为对烟囱工程的验收，经过工地现场勘察和相关文件资料的审核，以确保该工程的质量符合相关标准和规范，保证烟囱的正常运行和安全。

二、工程概况烟囱工程位于工地西南角，总高度为XX米，外径为XX米，采用XX 材质制作。

该烟囱用于排烟和通风，是工地环境保护的重要设施。

三、验收项目及方法1.基础验收：对烟囱基础的开挖、填土、压实等工序进行检查，确保基础牢固稳定。

2.烟囱结构验收：对烟囱主体结构进行检查，包括砖砌、板材焊接、螺栓连接等，以确保结构的稳固性和牢固性。

3.防风措施验收：对烟囱进行风向及风速的测量，验证防风措施的有效性。

4.通风效果验收：通过烟囱旁设置烟雾或气味检测仪器，验证通风效果是否达标。

5.安全设施验收：对烟囱周围设置的防护栏杆、标识牌等安全设施进行检查，确保工人和周边环境的安全。

四、工程质量验收情况1.基础验收：经现场勘查和相关资料核对，烟囱基础开挖符合设计规范，填土层压实合格。

2.烟囱结构验收：砖砌和焊接工艺均符合要求，结构牢固稳定。

螺栓连接紧固可靠，无松动现象。

3.防风措施验收：经现场测量，烟囱防风措施有效，结构稳定，无明显晃动。

4.通风效果验收：现场通风测试显示，烟囱通风效果良好，排烟迅速。

5.安全设施验收：烟囱周围防护栏杆设置稳固，标识牌清晰明确，能够提醒人们注意安全。

五、质量问题及处理措施在验收过程中，未发现烟囱工程存在质量问题，具备安全可靠、功能正常的基本要求，符合相关标准和规范。

六、结论与建议根据对烟囱工程的全面检查和评估，认为该工程的质量符合相关标准和规范，能够保证烟囱的正常运行和安全使用。

建议在烟囱使用过程中，定期对其进行维护和检查，确保其持久有效地发挥功能。

七、验收人员签字与日期主持人签字：_____________日期：__________监理人员签字：_____________日期：__________。

建设工程消防验收记录表(各单项)

建设工程消防验收记录表表 A.1 建设工程消防验收基本情况记录表工程名称建设单位名称工程类别使用性质占地面积(m2 ) 工程地点负责人工程概况建造面积(m2 )联系人层数检查日期联系电话建造高度(m) 火灾危（wei）险性类别序号名称1 □建造类别、总平面布局和平面布置2 □建造内部装修防火3 □防火防烟分隔、防爆4 □安全疏散与消防电梯5 □消防水源、消防电源6 □水灭火系统7 □火灾自动报警系统8 □防烟排烟系统9 □建造灭火器10 □其他灭火设施11 □消防验收资料审查验收检查人员(签名)：注：“□”用于选择，打√或者×。

评定结论消防验收基本情况和综合评定结论：主责承办人(签名)：年月日项目负责人签名建设单位设计单位施工单位监理单位单位名称单位类别表 A.2 建造类别、总平面布局和平面布置验收检查记录单项名称建筑类别、总平面布局和平面布置子项名称建造类别防火间距消防车道消防车登高面消防控制室消防内容和方法建造的规模、高度和定性消防设计文件中有要求的防火间距查看设置形式查看设置形式查看设置位置测试应急照明管道布置查看设置位置、防火分隔要求符合消防技术标准和消防设计文件要求符合消防技术标准和消防设计文件要求，且严禁擅自改变用途或者被占用，应便于使用首层或者地下一层或者单独建造正常工作照度无影响设备使用等管道穿越符合消防技术标准和消防设计文件要求子项评定验收检查情况重要程度是否合格AAAABBAA单项评定水泵房查看疏散门测试应急照明直通室外或者挨近安全出口正常工作照度AB其他查看设置位置、防火分隔符合消防技术标准和消防设计 A特殊场所测试应急照明文件要求 B注：特殊场所是指人员密集场所，歌舞娱乐放映游艺场所，儿童活动场所，锅炉房，变压器室、配电室、柴油发机电房、集中瓶装液化石油气间等设备用房。

消防验收人员：建设单位负责人：年月日表 A.3 建造内部装修防火验收检查记录子项评定单项名称子项名称内容和方法要求检查检查部位数量验收检查情况重要程度是否合格单项评定装修情况现场核对，范围、材料 A 纺织材料木质材料符合消防技术标准和消防设计文件要求阻燃制品标识或者见证取样检测报AA 告、施工记录高分合成子材料建筑内部装修防火复合材料A A电气安装与装修查看有防火隔热措施 A对消防设施影响有无影响消防设施 B符合消防技术标准和消防设计文件要求对疏散设施影响有无影响安全疏散 A消防验收人员：建设单位负责人：年月日表 A.4 防火防烟分隔、防爆验收检查记录单项名称子项名称耐火等级泄压电气防爆其他防爆措施防火墙防火卷帘防火门竖向管道井其他有防火分隔要求的部位防火分区防烟分区分隔设施内容和方法查看建造主要构件燃烧性能钢结构构件防火处理查看泄压口设置位置核对泄压口面积、泄压形式查验防爆区电气设备的标牌和合格证明文件查看设置形式查看施工质量查看设置位置查看墙体材料查看防火封堵严密性和完整性查看设置类型、位置施工质量测试手动、自动控制功能查看设置类型、位置施工质量核对同区域设置数查看首层开启方向查看闭门设施查验封堵材料合格证明文件查看封堵完整性设置的位置，查看封堵的严密性查看设置形式及完整性查看设置形式及完整性查看用材燃烧性能要求符合消防技术标准和消防设计文件要求不燃材料符合消防技术标准和消防设计文件要求向疏散方向开启符合消防技术标准和消防设计文件要求检查部位检查数量验收检查情况子项评定是否合格B BB BC A B A A A A单项评定消防验收人员：建设单位负责人：年月日重要程度 A A BB A B B A BC C A A 防火防烟分隔及防爆表 A.5 安全疏散和消防电梯验收检查记录子项名称安全出口疏散楼梯前室疏散走道避难层(间)消防电梯应急照明、疏散指示标志内容和方法查看设置位置、核对设置数量测量疏散宽度测量疏散距离查看安全出口门设置形式查看疏散门开启方向逃生门锁装置查看设置形式查看设置位置、数量管道穿越情况抽测宽度查看设置形式查看维护结构完整性抽测面积查看设置形式查看维护结构完整性测量宽度、长度(歌舞娱乐游艺放映场所、人员密集场所必查) 查看设置位置、形式实测面积查看消防设施设置查看设置位置、数量查看电梯井底排水消防电梯手动控制、通讯设施消防电梯的速度和载重轿厢内装修材料查看设置位置、数量、形式抽测其应急功能，切断主电源后能利用备用电源正常工作。

消防验收标准规范(防排烟篇)

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

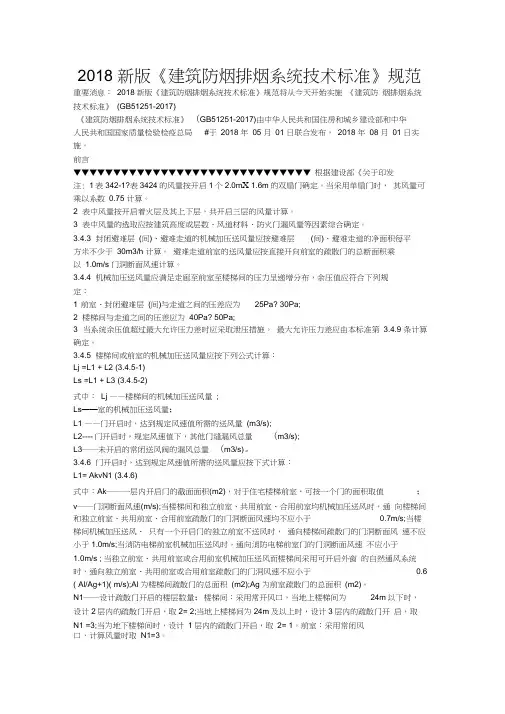

2018新版《建筑防烟排烟系统技术标准》规范

2018 新版《建筑防烟排烟系统技术标准》规范重要消息：2018 新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018 年05 月01 日联合发布，2018 年08 月01 日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 根据建设部《关于印发注: 1表342-1?表3424的风量按开启1个2.0m X 1.6m的双扇门确定。

当采用单扇门时，其风量可乘以系数0.75 计算。

2 表中风量按开启着火层及其上下层，共开启三层的风量计算。

3 表中风量的选取应按建筑高度或层数、风道材料、防火门漏风量等因素综合确定。

3.4.3 封闭避难层(间)、避难走道的机械加压送风量应按避难层(间)、避难走道的净面积每平方米不少于30m3/h 计算。

避难走道前室的送风量应按直接开向前室的疏散门的总断面积乘以 1.0m/s 门洞断面风速计算。

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列规定：1 前室、封闭避难层(间)与走道之间的压差应为25Pa? 30Pa;2 楼梯间与走道之间的压差应为40Pa? 50Pa;3 当系统余压值超过最大允许压力差时应采取泄压措施。

最大允许压力差应由本标准第3.4.9 条计算确定。

3.4.5 楼梯间或前室的机械加压送风量应按下列公式计算：Lj =L1 + L2 (3.4.5-1)Ls =L1 + L3 (3.4.5-2)式中：Lj ——楼梯间的机械加压送风量;Ls——室的机械加压送风量；L1 ——门开启时，达到规定风速值所需的送风量(m3/s);L2 ---- 门开启时，规定风速值下，其他门缝漏风总量(m3/s);L3――未开启的常闭送风阀的漏风总量(m3/s)。

001-防(排)烟系统送风口、排烟口安装检查记录

防(排)烟系统送风口、排烟口安装检查记
工程名称设计单位安装日期三联村拆迁安置房1#楼工程江西省协建工程设计院有限公司年月日至送序风（烟）口规格号名称型号设置部位外观检查高度 (m) 风辅助装置安装年口控制方式与顶棚距离(m) 与可燃物距离(m) 月日建设单位施工单位检查日期排烟口
南昌高新
中
与安全出口水平距离(m)
烟口安装检理委员会中承国际工程有限公司年月日排烟口结论
与安全与防烟分区相邻排烟口出口水内最远点水水平距离控制方式平距离(m) 平距离(m) (m)
第
册第
页

2018新版《建筑防烟排烟系统技术标准》规范

重要消息： 2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局# 于 2018年05月01日联合发布，2018 年 08 月 01 日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批 )〉的通知》 (建标 [2006]77号 )的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

本标准共分9 章和 7 个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。

在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所(地址：四川省成都市金牛区金科南路69 号，邮政编码：610036) ，以供今后修订时参考。

目录1总则2术语和符号2.1术语2.2符号3防烟系统设计3.1一般规定3.2自然通风设施3.3机械加压送风设施3.4机械加压送风系统风量计算4排烟系统设计4.1一般规定4.2防烟分区4.3自然排烟设施4.4机械排烟设施4.5补风系统4.6排烟系统设计计算5系统控制5.1防烟系统5.2排烟系统6系统施工6.1一般规定6.2进场检验6.4部件安装6.5风机安装7系统调试7.1一般规定7.2单机调试7.3联动调试8系统验收8.1 —般规定8.2工程验收9维护管理附录 A 不同火灾规模下的机械排烟量附录 B 排烟口最大允许排烟量附录 C 防烟、排烟系统分部、分项工程划分附录 D 施工过程质量检查记录附录 E 防烟、排烟系统工程质量控制资料检查记录附录 F 防烟、排烟工程验收记录附录 G 防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1总则1.0.1为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。

消防验收—防烟排烟系统

消防验收一防烟排烟系统（一）设置要求1.火灾时，可通过开启外窗等自然排烟设施将烟气排出，亦可采用机械加压送风的防烟设施，使烟气不致侵入疏散走道或疏散楼梯、避难层（间）内。

场所内下列部位应设置防烟设施：（1）防烟楼梯间及其前室；（2）消防电梯间前室或合用前室；（3）避难走道的前室、避难层（间）。

2.及时排除烟气，对保证人员安全疏散，控制烟气蔓延，便于扑救火灾具有重要作用。

下列场所或部位应设置排烟设施：（1）设置在一、二、三层且房间建筑面积大于100m2的歌舞娱乐放映游艺场所，设置在四层及以上楼层、地下或半地下的歌舞娱乐放映游艺场所；（2）公众聚集场所内总建筑面积大于200m2或一个房间建筑面积大于50m2, 且经常有人停留或可燃物较多的地下或半地下建筑（室）、地上建筑内的无窗房间；（3）公众聚集场所内建筑面积大于100m2且经常有人停留的地上房间，建筑面积大于300m2且可燃物较多的地上房间；（4）中庭以及长度大于20m的疏散走道。

3.设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。

防烟分区不应跨越防火分区。

当场所的空间净高分别小于等于3职大于3m 但小于等于6m、大于6m时，防烟分区最大允许面积分别为500m2.1000m2>2000m2,防烟分区长边最大允许长度分别为24m. 36m. 60m（具有自然对流条件时为75m）。

（二）外观要求1.排烟窗窗体组件应无变形、缺损，窗扇开启方向上不应存在影响完全开启的障碍物，窗口两侧不应存在影响烟气流通的障碍物。

2.排烟口应设置在顶棚或靠近顶棚的墙面上，且与附近安全出口沿走道方向相邻边缘之间的最小水平距离不应小于1.5田。

设在顶棚上的排烟口，距可燃构件或可燃物的距离不应小于1.0m o3.排烟阀、排烟防火阀格栅、盖板等组件应完好；消防联动控制线路保护措施应完好、控制模块处于工作状态；其与风管的连接应严密，与可燃构件的隔热措施应完好。

范本表F-1 防烟、排烟系统工程验收记录

8.2.3 8.2.4 8.2.5
7 机械排烟系统性能
综合验收结论
8.2.6
施工单位：（单位印章）
项目负责人：（签章）年月日
监理单位：（单位印章）验
收
单
位设计单位：（单位印章）
总监理工程师：（签章）年月日
项目负责人：（签章）年月日
项目负责人：（签章）
建设单位：（单位印章）
年月日
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。
工程名称
表F-1 防烟、排烟系统工程验收记录
分部工程名称
施工单位
项目经理
监理单位
监理工程师
序号
检查项目名称
1 施工资料
验收内容记录
对应本标准章节标准或设计要
条款
求
检测值
验收评定结果
8.1.4
2 综合观感等质量
8.2.1
3 设备手动功能
8.2.2
4ቤተ መጻሕፍቲ ባይዱ设备联动功能
5
自然通风、自然排烟设施性能
6 机械防烟系统性能

2018新版《建筑防烟排烟系统技术标准》规范

重要消息：2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布，2018年08月01日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。

本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。

！本标准共分9章和7个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。

本标准中以黑体字标志部分为强制性条文，必须严格执行。

本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。

在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所(地址：四川省成都市金牛区金科南路69号，邮政编码：610036)，以供今后修订时参考。

目录1 总则2 术语和符号术语$符号3 防烟系统设计一般规定自然通风设施机械加压送风设施机械加压送风系统风量计算4 排烟系统设计一般规定}防烟分区自然排烟设施机械排烟设施补风系统排烟系统设计计算5 系统控制防烟系统排烟系统)6 系统施工一般规定进场检验风管安装部件安装风机安装7 系统调试一般规定-单机调试联动调试8 系统验收—般规定工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量、附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼(1 总则为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。

防排烟系统调试、检测、验收记录

防排烟系统调试、检测、验收记录编号：工程名称施工单位项目负责人调试单位子分部工程名称监理单位□调试□检测□验收监理工程师执行规范名称及编号《火灾自动报警系统设计规范》GB 、《建筑电气工程施工质量验收规范》GB 、《消防联动控制系统》GB 消防联动控制器型号规格风机控制箱（柜）型号规格☆电动送风口数量☆电动挡烟垂壁数量☆排烟口数量☆排烟阀数量☆排烟窗数量☆电动防火阀数量排烟风机入口处的总管上设置的280℃排烟防火阀数量报警、防烟区域数量编号编号检测数量检测数量检测数量检测数目检测数量检测数目检测数目检测数量设置部位设置部位验收数量验收数量验收数目应符合GB -2019表5.0.2的规定验收数量验收数量验收数量验收数目验收数量配接设备名称N1N2N3N4N5N6N7ZN1N2N3N4N5N6N7ZN7应符合GB -2019表5.0.2的规定编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求Ⅰ风机控制箱、柜的调试、检测、验收部件类型：风机掌握箱、柜1设备选型规格型号GB2设备设置设置部位3.1.1设置部位应符合设计文件的规定对照设计文件核查设备的设置部位—规格型号应符合设计文件的规定对照设计文件核查设备的规格型号—施工单元调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明—————□A—————□C3消防产品准入制度证书和标识2.2.1应有与其相符合的、有效的认证证书和认证标识核查产品的认证证书和认证标识——————□A4安装质量在装置前，应进行功能检查，检查结果不合格的装置不应装置检查控制箱、柜的基本功用是不是符合第5项规定——————□C4.1设备安装3.3.23外接导线的端部，应检查外接导线标识的设置明显的永久性标识设置情况应按照牢固，不应倾检查设备的装置情况、——————□C编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求斜；安装在轻质墙体上时，应采取加固措施5基本功能调试准备4.18.1设备的加固措施施工单位调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明使风机控制箱、柜与加压送风机或排烟风机相连接，接通电源，使风机控制箱、柜处于正常监视状态控制箱、柜应根据不同的使用对象设置不同的操作级别检查掌握箱、柜操作级别划分情况是否符合现行国家标准《消防联动控制系统》GB的规定手动操作掌握箱、柜的手、自动控制转换控制按钮键。

防烟、排烟系统工程验收记录表

单
位
施工单位：
项目经理：
年月日
监理单位：
总监理工程师：
年月日
设计单位：
项目负责人：
年月日
建设单位：
建设单位项目负责人：
年月日
注：分部工程质量验收由建设单位项目负责人组织施工单位项目经理、总监理工程师和设计单位项目负责人等进行。
防烟、排烟系统工程验收记录表
防烟、排烟系统工程验收记录应由建设单位填写，综合验收结论由参加验收的各方共同商定并签章。
表防烟、排烟系统工程验收记录表
工程名称
分部工程名称
施工单位
项目经理
监理单位
总监理工程师
序号
验收项目名称
验收内容记录
验收评定结果
规范章节条款
规范或设计要求
检测值
1
2
3
4
5
综合验收结论
验
收ห้องสมุดไป่ตู้

风管系统安装检验批(Ⅰ)(送、排风,防排烟,除尘系统)质量验收记录

风管系统安装检验批质量验收记录（Ⅰ）（送、排风，防排烟，除尘系统）注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收；管道可按照施工段、楼层划分若干个检验批进行验收。

三、GB50243-2002规范摘要主控项目6.2.1 在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。

风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

检查数量：按数量抽查20%，不得少于1个系统。

检查方法：尺量、观察检查。

6.2.2 风管安装必须符合下列规定：1 风管内严禁其他管线穿越。

2 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口。

3 室外立管的固定拉索严禁拉在避雷针或避雷网上。

检查数量：按数量抽查20%，不得少于1个系统。

检查方法：手扳、尺量、观察检查。

6.2.3 输送空气温度高于80℃的风管，应按设计规定采取防护措施。

检查数量：按数量抽查20%，不得少于1个系统。

检查方法：观察检查。

6.2.4 风管部件安装必须符合下列规定：1 各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。

2 斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。

3 止回风阀、自动排气活门的安装方向应正确。

检查数量：按数量抽查20%，不得少于5件。

检查方法：尺量、观察检查，动作试验。

6.2.8 风管系统安装完毕后，应按系统类别进行严密性检验，漏风量应符合设计与本规范第4.2.5条的规定。

消防验收规范(防排烟篇)

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

建筑工程消防设施施工及验收规范(防排烟系统篇)

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b 送风系统排烟系统b≤3200.50.8320＜b≤4500.60.8450＜b≤6300.60.8630＜b≤10000.81.01000＜b≤12501.01.01250＜b≤20001.01.22000＜b≤40001.2按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。

检查数量：按批抽查10%，不得少于1个。

消防验收规范(防排烟篇)

建筑工程消防设施施工及验收规范（防排烟系统篇）1.1 设备及配件进场1.1.1 一般规定1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。

所有产品的型号、规格均应符合设计要求。

2 设备安装前，应进行开箱检查，并形成验收文字记录。

参加人员为建设、监理、施工和厂商等方单位的代表。

3 设备就位前应对其基础进行验收，合格后方能安装。

4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。

1.1.2 风管1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。

表1.1.2 钢板风管板材厚度（mm）风管直径或长边尺寸b送风系统排烟系统b≤320 0.5 0.8320＜b≤450 0.6 0.8450＜b≤630 0.6 0.8630＜b≤1000 0.8 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b≤4000 1.2 按设计检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定；风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不得少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查。

1.1.3 风管部件1 防火阀和排烟防火阀必须符合产品标准的规定，并具有相应的产品合格证明文件。

检查数量：按种类、批抽查10%，不得少于２个。

检查方法：核对产品的合格证明文件、性能检测报告。

2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。
