第十章 第26讲基础过关练题组一 闭合电路的分析与计算1.如图所示的电路中,电阻R =2 Ω。
断开S 后,电压表的读数为3 V ;闭合S 后,电压表的读数为2 V ,则电源的内阻r 为( A )A .1 ΩB .2 ΩC .3 ΩD .4 Ω[解析] 当S 断开后,电压表读数U =3 V ,可知电源电动势E =3 V ;当S 闭合后,电压表读数U ′=2 V ,由闭合电路欧姆定律知E =U ′+Ir ,且I =U ′R,整理得电源内阻r =E -U ′R U ′=1 Ω,A 正确。
2.如图所示的电路中,R 0是定值电阻,R 1是滑动变阻器,电源的内阻不能忽略,电流表、电压表均为理想电表。
闭合电路使L 发光后,将滑动变阻器的滑片向下滑动,则( A )A .A 的示数增大,L 变暗B .A 的示数变小,L 变亮C .V 1的示数增大,L 变亮D .V 2的示数增大,L 变暗[解析] 根据题意,将滑动变阻器的滑片向下滑动,则R 1减小,闭合回路中的总电阻减小,根据闭合回路欧姆定律可知,电流表A 的示数变大,电压表V 2的示数减小,根据欧姆定律可知,R 0两端电压增大,即电压表V 1示数增大,则灯泡L 两端的电压减小,则L 变暗,故B 、C 、D 错误,A 正确。
题组二 两类U -I 图像及闭合电路的功率和效率问题3.(多选)(2024·河南郑州高三月考)如图所示,图中直线①表示某电源的路端电压与电流的关系图线,图中曲线②表示该电源的输出功率与电流的关系图线,则下列说法正确的是( ACD )A .电源的电动势为50 VB .电源的内阻为253Ω C .电流为2.5 A 时,外电路的电阻为15 ΩD .输出功率为120 W 时,输出电压是30 V[解析] 电源的路端电压和电流的关系为U =E -I ·r ,显然题图中直线①的斜率的绝对值等于r ,纵轴的截距为电源的电动势,从题图中可以看出E =50 V ,r =50-206-0Ω=5 Ω,A 项正确,B 项错误;当电流I 1=2.5 A 时,由回路中电流I 1=Er +R 外,解得外电路的电阻R 外=15 Ω,C 项正确;当输出功率为120 W 时,由题图中P -I 关系图线可以看出对应干路电流为4 A ,再从U -I 图线读取对应的输出电压为30 V ,D 项正确。
2025届高考物理一轮复习鲁科版专题练: 恒定电流(含解析).doc
2025届高考物理一轮复习鲁科版专题练: 恒定电流一、单选题1.如图所示的电路中,电源电动势 4.2V E =、电阻123Ω6ΩR R ==、,开关断开时电压表示数为3.15V ,若开关闭合电压表示数为( )A.3.15VB.3.6VC.2.8VD.3.0V2.如图,多块沿各方向导电性能相同的长方体样品,设它们的长为a 、宽为b 、厚为c ,电流沿AB 方向时样品的电阻为R 。
换用不同样品进行实验,下列说法正确的是( )A.保持样品长度a 不变,电阻R 与宽度b 成正比B.保持样品宽度b 不变,电阻R 与长度a 成正比C.保持样品厚度c 不变,长度a 和宽度b 加倍,电阻R 加倍D.保持样品厚度c 不变,长度a 和宽度b 减半,电阻R 保持不变3.如图所示,将一个小电动机接在电路中。
正常工作和将电动机短时间卡住时,测得电动机两端的电压和流过电动机的电流如下表所示。
下列说法正确的是( )B.正常工作时,电动机消耗的电功率10.3WP=C.正常工作时,电动机发热的功率2 1.8WP=D.正常工作时,电动机对外做功的功率3 1.5WP=4.如图甲所示,Robot是一种智能机器人。
图乙为其内部电动机的工作原理简图,线圈电阻为R的电动机直接接在电动势为E、内阻未知的直流电源两端。
当电动机两端的电压为U,电流为I时,电动机恰好能正常工作,下列说法中正确的是( )E U-2I R-5.一块均匀的长方体金属样品如图所示,长为a,宽为b,厚为c,金属样品的电阻率为ρ,金属样品中自由电子的电荷量为e,在样品的C D、两端加上电压后样品中自由电子定向移动的平均速率为v,测得通过样品的电流为I,则( )A.此时样品的电阻为a bc ρ6.两根同种材料制成的导线,横截面积之比为1:3,长度之比为3:1,则它们的电阻之比为( ) A.1:1B.1:9C.9:1D.2:37.甲乙两电路图分别是滑动变阻器的两种连接方式,丙丁两电路图分别为两种电压电流表连接方式。
2022届高三物理一轮复习:恒定电流(含参考答案)

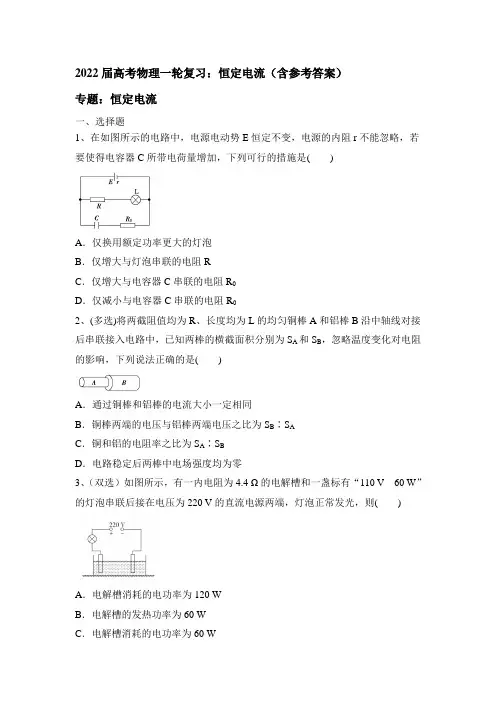

2022届高考物理一轮复习:恒定电流(含参考答案)专题:恒定电流一、选择题1、在如图所示的电路中,电源电动势E恒定不变,电源的内阻r不能忽略,若要使得电容器C所带电荷量增加,下列可行的措施是()A.仅换用额定功率更大的灯泡B.仅增大与灯泡串联的电阻RC.仅增大与电容器C串联的电阻R0D.仅减小与电容器C串联的电阻R02、(多选)将两截阻值均为R、长度均为L的均匀铜棒A和铝棒B沿中轴线对接后串联接入电路中,已知两棒的横截面积分别为S A和S B,忽略温度变化对电阻的影响,下列说法正确的是()A.通过铜棒和铝棒的电流大小一定相同B.铜棒两端的电压与铝棒两端电压之比为S B∶S AC.铜和铝的电阻率之比为S A∶S BD.电路稳定后两棒中电场强度均为零3、(双选)如图所示,有一内电阻为4.4 Ω的电解槽和一盏标有“110 V60 W”的灯泡串联后接在电压为220 V的直流电源两端,灯泡正常发光,则()A.电解槽消耗的电功率为120 WB.电解槽的发热功率为60 WC.电解槽消耗的电功率为60 WD.电路消耗的总功率为120 W4、两根完全相同的金属裸导线,如果把其中的一根均匀拉长到原来的2倍,把另一根对折后绞合起来,然后给它们分别加上相同电压后,则在相同时间内通过它们的电荷量之比为()A.1∶4 B.1∶8 C.1∶16 D.16∶15、(多选)直流电路如图所示,闭合开关S,在滑动变阻器的滑片P向右移动时,电源的()A.总功率一定减小B.效率一定增大C.内部损耗功率一定减小D.输出功率一定先增大后减小6、用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是()A.图甲中的A1、A2的示数相同B.图甲中的A1、A2的指针偏角相同C.图乙中的A1、A2的示数和偏角都不同D.图乙中的A1、A2的指针偏角相同7、(双选)在如图甲所示的电路中,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关S闭合后,电路中的总电流为0.25 A,则此时()A.L1两端的电压为L2两端电压的2倍B.L1消耗的电功率为0.75 WC.L2的电阻为12 ΩD.L1、L2消耗的电功率的比值大于48、两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E 和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录了电流表A和电压表V1的测量数据,另一同学记录的是电流表A和电压表V2的测量数据.根据数据描绘了如图乙所示的两条U-I直线.则图象中两直线的交点表示的物理意义是()A.滑动变阻器的滑动头P滑到了最右端B.电源的输出功率最大C.定值电阻R0上消耗的功率为1.0 WD.电源的效率达到最大值9、(双选)如图所示,电源电动势E=3 V,小灯泡L标有“2 V,0.4 W”,开关S接1,当变阻器调到R=4 Ω时,小灯泡L正常发光;现将开关S接2,小灯泡L和电动机M均正常工作.则()A.电源内阻为1 ΩB.电动机的内阻为4 ΩC.电动机的正常工作电压为1 VD.电源效率约为93.3%10、(多选)已知磁敏电阻在没有磁场时电阻很小,有磁场时电阻变大,并且磁场越强电阻值越大。
2023届高考物理一轮复习:恒定电流练习 Word版含解析

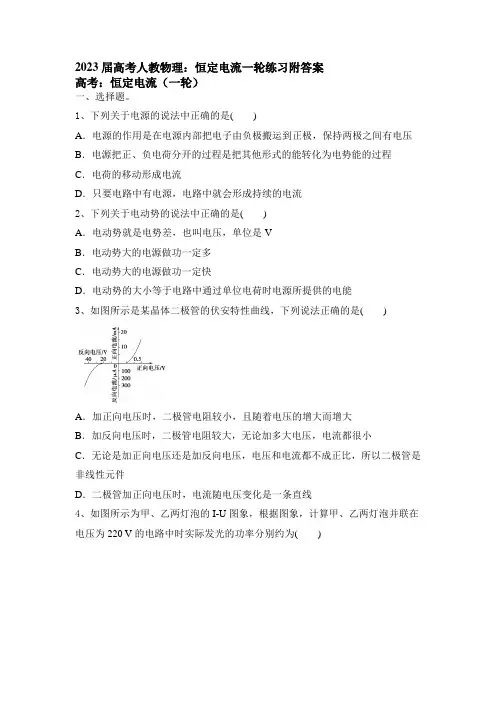

2023届高考人教物理:恒定电流一轮练习附答案高考:恒定电流(一轮)一、选择题。
1、下列关于电源的说法中正确的是()A.电源的作用是在电源内部把电子由负极搬运到正极,保持两极之间有电压B.电源把正、负电荷分开的过程是把其他形式的能转化为电势能的过程C.电荷的移动形成电流D.只要电路中有电源,电路中就会形成持续的电流2、下列关于电动势的说法中正确的是()A.电动势就是电势差,也叫电压,单位是VB.电动势大的电源做功一定多C.电动势大的电源做功一定快D.电动势的大小等于电路中通过单位电荷时电源所提供的电能3、如图所示是某晶体二极管的伏安特性曲线,下列说法正确的是()A.加正向电压时,二极管电阻较小,且随着电压的增大而增大B.加反向电压时,二极管电阻较大,无论加多大电压,电流都很小C.无论是加正向电压还是加反向电压,电压和电流都不成正比,所以二极管是非线性元件D.二极管加正向电压时,电流随电压变化是一条直线4、如图所示为甲、乙两灯泡的I-U图象,根据图象,计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A.15 W、30 W B.30 W、40 WC.40 W、60 W D.60 W、100 W5、如图所示,a、b、c为同一种材料做成的电阻,b与a的长度相等,b的横截面积是a的两倍;c与a的横截面积相等,c的长度是a的两倍。
当开关闭合后,三个理想电压表的示数关系是()A.V1的示数是V3的2倍B.V1的示数是V2的2倍C.V2的示数是V1的2倍D.V2的示数是V3的2倍6、如图所示,当滑动变阻器的滑片P向右移动时,三个灯泡亮度的变化情况是()A.L1变亮,L2和L3均变暗B.L1变亮,L2不能确定,L3变暗C.L1变暗,L2和L3均变亮D.L1变亮,L2变亮,L3变暗7、(双选)在如图所示的电路中,闭合开关S时,灯不亮,已经确定是灯泡断路或短路引起的,在不能拆开电路的情况下(开关可闭合,可断开),现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路作了如下检查并作出判断(如下表所示):次序操作步骤现象和结论1 闭合开关,选直流电压挡,红、黑表笔分别接a、b指针偏转,灯断路;指针不偏转,灯短路2 闭合开关,选欧姆挡,红、黑表笔分别接a、b指针不动,灯断路;指针偏转,灯短路3 断开开关,选欧姆挡,红、黑表笔分别接a、b指针不动,灯断路;指针偏转最大,灯短路以上操作和判断正确的是()A.1 B.2C.3 D.都不正确8、(双选)关于电源与电路,下列说法正确的是()A.外电路中电流由电源正极流向负极,内电路中电流也由电源正极流向负极B.外电路中电流由电源正极流向负极,内电路中电流由电源负极流向正极C.外电路中电场力对电荷做正功,内电路中电场力对电荷也做正功D.外电路中电场力对电荷做正功,内电路中非静电力对电荷做正功9、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线的切线,PQ为U轴的垂线,PM为I轴的垂线,则下列说法中正确的是()A.随着所加电压的增大,小灯泡的电阻增大B.对应P点,小灯泡的电阻为R=U1 I2C.对应P点,小灯泡的电阻为R=U1 I2-I1D.对应P点,小灯泡的功率为图中矩形PQOM所围的面积10、如图所示为一个小型电热水器。
高三物理恒定电流单元复习题及答案
高三物理恒定电流单元复习题及答案高三物理恒定电流单元复习题一、选择题:(12x4分=48分,全对记4分,只对部分记2分,有错或不填计0分)1、如图2所示,定值电阻R1=10Ω,R2=8 Ω,当开关S接“1”时,电流表示数为0、20 A,那么当S接“2"时,电流表示数的估计值为(电源内阻不可忽略) ( )A。
0、28 A B。
0、25 AC。
0、22 A D、0、19 A2、一电压表由电流表G与电阻R串联而成,如图所示,若在使用中发现此电压表的读数总比准确值稍小一些,采纳下列哪种措施估计加以改进A、在R上串联一比R小得多的电阻B、在R上串联一比R大得多的电阻C、在R上并联一比R小得多的电阻D、在R上并联一比R大得多的电阻3。
汽车电动机启动时车灯会瞬时变暗,如图所示,在打开车灯的情况下,电动机未启动时电流表读数为10 A,电动机启动时电流表读数为58 A,若电源电动势为12、5 V,内阻为0、05 Ω,电流表内阻不计,则因电动机启动,车灯的电功率降低了A。
35、8 W B、43、2 W C、48、2 WD。
76、8 W4。
一白炽灯泡的额定功率与额定电压分别为36W与36V、若把此灯泡接到输出电压为18 V的电源两端,则灯泡消耗的电功率(应考虑灯丝电阻与温度关系)A、等于36WB、介于9 W和36W之间C、等于9W D。
小于9W5。
小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线的切线,PQ为U轴的垂线,PM为I轴的垂线、则下列说法中正确的是 ( )A、随着所加电压的增大,小灯泡的电阻增大B、对应P点,小灯泡的电阻为R=U1I2C、对应P点,小灯泡的电阻为R=U1I2-I1D、对应P点,小灯泡功率为图中矩形PQOM所围的面积6、某同学欲采纳如图所示的电路完成相关实验。
图中电流表的量程为0、6A,内阻约0、1Ω;电压表的量程为3V,内阻约6 kΩ;G为小量程电流表;电源电动势约3 V,内阻较小,下列电路中正确的是( )7。
阶段性检测《恒定电流》-2024年高考物理一轮复习考点通关卷(原卷版)

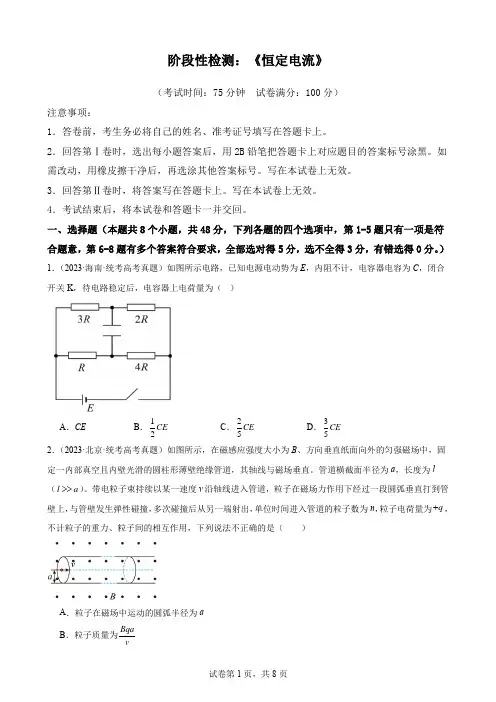

阶段性检测:《恒定电流》(考试时间:75分钟试卷满分:100分)注意事项:1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答第Ⅰ卷时,选出每小题答案后,用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动,用橡皮擦干净后,再选涂其他答案标号。
写在本试卷上无效。
3.回答第Ⅱ卷时,将答案写在答题卡上。
写在本试卷上无效。
4.考试结束后,将本试卷和答题卡一并交回。
一、选择题(本题共8个小题,共48分,下列各题的四个选项中,第1-5题只有一项是符合题意,第6-8题有多个答案符合要求,全部选对得5分,选不全得3分,有错选得0分。
)1.(2023·海南·统考高考真题)如图所示电路,已知电源电动势为E,内阻不计,电容器电容为C,闭合开关K,待电路稳定后,电容器上电荷量为()A.CE B.12CE C.25CE D.35CE2.(2023·北京·统考高考真题)如图所示,在磁感应强度大小为B、方向垂直纸面向外的匀强磁场中,固定一内部真空且内壁光滑的圆柱形薄壁绝缘管道,其轴线与磁场垂直。
管道横截面半径为a,长度为l(l a>>)。
带电粒子束持续以某一速度v沿轴线进入管道,粒子在磁场力作用下经过一段圆弧垂直打到管壁上,与管壁发生弹性碰撞,多次碰撞后从另一端射出,单位时间进入管道的粒子数为n,粒子电荷量为q+,不计粒子的重力、粒子间的相互作用,下列说法不正确的是()A.粒子在磁场中运动的圆弧半径为aB.粒子质量为Bqa vC.管道内的等效电流为2nq a vπD.粒子束对管道的平均作用力大小为Bnql3.(2023·广东梅州·统考三模)在图甲所示的交流电路中,理想变压器原、副线圈的匝数之比为2:1,电阻124R R==Ω,3R为滑动变阻器,A为理想交流电流表。
电源电压u随时间t按正弦规律变化,如图乙所示,下列说法正确的是()A.滑片P向下移动时,电流表示数不变B.滑片P向下移动时,通过电阻3R的电流减小C.当34 =ΩR时,电流表的示数为4AD.当34 =ΩR时,电源的输出功率为48W4.(2023·北京门头沟·统考一模)用两个完全相同的灵敏电流计改装成两个量程不同的电流表,下列说法正确的是()A.将两个电流表并联,指针偏角不同,量程大的示数大B.将两个电流表并联,指针偏角相同,量程大的示数小C.将两个电流表串联,两表示数相同,量程大的偏角小D.将两个电流表串联,两表示数相同,量程大的偏角大5.(2023·海南海口·海南中学校考三模)如图所示,一手持迷你小风扇内安装有小直流电动机,其线圈电阻为R M,额定电压为U,额定电流为I。
高考物理一轮阶段考查7恒定电流(含答案)
阶段考查(七) 恒定电流第Ⅰ卷 选择题,共48分一、选择题(本大题共8小题,每小题6分,共48分)1.在第二十九届奥运会上“绿色、科技、人文”的理念深入人心.如在奥运村及奥运场馆内大量使用太阳能路灯,其光电转换装置在阳光照射下把太阳能转换为电能储存起来,供夜晚照明使用.在正常照射下,太阳能电池的光电转换效率可达20%,可产生24 V 电压,产生2.5 A 的电流,则每秒该路灯可转化的太阳能为( )A .120 JB .300 JC .600 JD .1 200 J解析:每秒钟路灯消耗电能为W =UIt =24×2.5×1 J =60 J则每秒转化的太阳能为:W η=6020%J =300 J 故选项B 正确.答案:B2.如图7-1所示为测定压力的电容式传感器,将平行板电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路.当压力F 作用于可动膜片电极上时,膜片产生形变,引起电容的变化,导致灵敏电流表指针偏转.在对膜片开始施加压力,从图中的虚线推到图中实线位置并保持固定的过程中,灵敏电流表指针的偏转情况为(电流从电流表正接线柱流入时指针向右偏)( )图7-1A.向右偏到某一刻度后回到零刻度B.向左偏到某一刻度后回到零刻度C.向右偏到某一刻度后不动D.向左偏到某一刻度后不动解析:灵敏电流表有示数的时候应该是电容器电容值发生变化的时候,可动电极向上动,电容器电容增大,电路对电容器充电,故指针向右偏.当可动电极到了实线位置时,电容器的电容不再发生变化,此时电路中的电流消失,指针又回到零点.答案:A图7-23.酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测,它利用的是一种二氧化锡半导体型酒精气体传感器.酒精气体传感器的电阻随酒精气体浓度的变化而变化,在如图7-2所示的电路中,不同的酒精气体浓度对应着传感器的不同电阻.这样,显示仪表的指针就与酒精气体浓度有了对应关系.如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比,那么,电压表示数U与酒精气体浓度c之间的对应关系正确的是()A.U越大,表示c越大,c与U成正比B.U越大,表示c越大,但是c与U不成正比C.U越大,表示c越小,c与U成反比D.U越大,表示c越小,但是c与U不成反比解析:题中给出传感器电阻r′的倒数与酒精气体浓度c是正比关系,即1r′=kc,电压表示数U=R0Er′+R+R0+r=R0E1kc+R+R0+r=kR0Ek(R+R0+r)+1c,可以看出电压与浓度的关系不是正比关系,但随浓度的增加而增加.故只有选项B正确.答案:B图7-34.[2014·泉州市质量检查]如图7-3所示,E为电源,其内阻为r,L为小灯泡(其灯丝电阻可视为不变),R1、R2为定值电阻,R3为光敏电阻.闭合开关S后,若照射R3的光强度减弱,则()A.R1两端的电压变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源两极间的电压变小解析:光照强度减弱,R3阻值增大,电路中总电阻增大,总电流减小,R1两端电压减小,A错误;并联电路两端电压增大,R2中电流增大,C错误;灯泡中电流I L=I总-IR2,则I L减小,其功率减小,B正确;由U=E -I总r得路端电压增大,D错误.答案:B图7-45.如图7-4所示,M、N是平行板电容器的两个极板,R0为定值电阻,R1、R2为可调电阻,用绝缘细线将质量为m、带正电的小球悬于电容器内部.闭合电键S,小球静止时受到悬线的拉力为F.调节R1、R2,关于F的大小判断正确的是()A.保持R1不变,缓慢增大R2时,F将变大B.保持R1不变,缓慢增大R2时,F将变小C.保持R2不变,缓慢增大R1时,F将变大D.保持R2不变,缓慢增大R1时,F将变小解析:本题主要考查带电体在电场中的平衡问题,意在考查考生对物体平衡、电容器等知识的理解和应用.小球重力、电场力、悬线的拉力处于平衡状态,设悬线与竖直方向的夹角为θ,则tanθ=qEmg=qUmgd,cosθ=mgF,由闭合电路欧姆定律知增大R2时,定值电阻两端电压减小,由此可知θ减小,cosθ增大,F减小,B项对;而改变R1对定值电阻两端电压不起作用.答案:B图7-56.如图7-5所示,直线A为电源a的路端电压与电流的关系图线,直线B为电源b的路端电压与电流的关系图线,直线C为一个电阻R的两端电压与电流的关系图线,将这个电阻R分别接到a、b两电源上,那么()A.R接到a电源上,电源的效率较高B.R接到b电源上,电源的输出功率较大C.R接到a电源上,电源的输出功率较大,但电源效率较低D.R接到b电源上,电阻的发热功率和电源的效率都较高解析:由图线可知,a、b两电源的短路电流一样大,a的电动势大于b 的电动势,故a的内阻大于b的内阻,由A与C的交点坐标可知,当电阻R与电源相连时,电流I=ER+r,即1I=RE+rE,可得接a时的电流大于接b时的电流.由电源输出功率P=I2R得接a电源时的功率较大,电源的效率η=RR+r,所以电阻R接a时效率较低.答案:C图7-67.(多选题)如图7-6所示的电路中,电源有不可忽略的内阻,R1、R2、R3为三个可变电阻,电容器C1、C2所带电荷量分别为Q1和Q2,下面判断正确的是()A.仅将R1增大,Q1和Q2都将增大B.仅将R2增大,Q1和Q2都将增大C.仅将R3增大,Q1和Q2都将不变D.突然断开开关S,Q1和Q2都将不变解析:C1两端电压是R1、R2电压之和,C2两端电压是R2两端电压,R1增大,U C1增大,Q1增大,Q2减小;R2增大,U C1增大,U C2增大,Q1、Q2都增大;断开S,C1、C2均放电,Q1、Q2逐渐减少.答案:BC8.如图7-7所示,电源电动势为E=12 V,内阻r=3 Ω,R0=1 Ω,直流电动机内阻R′0=1 Ω,当调节滑动变阻器R1时可使甲图电路输出功率最大,调节R2时可使乙图电路输出功率最大,且此时电动机刚好正常工作(额定功率为2 W),则R1和R2值为()图7-7A.2 Ω,2 Ω B.2 Ω,1.5 ΩC.1.5 Ω,1.5 Ω D.1.5 Ω,2 Ω解析:对于甲图,由于是纯电阻电路,电源消耗能量全部转化为焦耳热,电功率等于热功率,有:P =I 2R =E 2(R 外+r )2R 外=E 2R 外+2r +r 2R 外. 当R 外=r 时,外电路消耗功率P 最大,P max =E 24r=12 W ,R 1=2 Ω.对于乙图电路,由于是非纯电阻电路,依能量守恒定律可知:电源消耗能量一部分转化为焦耳热,而另一部分转化为其他形式的能(电动机动能),电功率不等于热功率.因此上面推导不再适用,正确推导如下:P =UI =E -U r U =EU -U 2r. 显然,当U =E 2时,P max =E 24r=12 W ,U 内 =6 V ,I =2 A ;又因为P 电动机=P 额+P 热=6 W ,所以PR 2=I 2R 2=6 W ,R 2=1.5 Ω.综上所述,只有B 选项正确.答案:B第Ⅱ卷 非选择题,共52分二、实验题(本大题共2小题,共15分)9.(6分)[2014·大庆市质量检测]为了测量一根长约为3 cm 、电阻约为100 Ω、横截面为圆形、粗细均匀的导电材料的电阻率,所用器材如下:直流电源E (电动势约为8.0 V ,内阻可忽略不计);电流表A 1(量程为0~25 mA ,内阻r 1=100 Ω);电流表A 2(量程为0~150 mA ,内阻r 2=20 Ω);定值电阻R 0(阻值为10 Ω);滑动变阻器R (最大阻值为10 Ω);开关S ,导线若干.(1)用游标卡尺测得该材料的长度如图7-8甲所示,示数为L=________ mm;用螺旋测微器测得该材料的直径如图乙所示,示数为D=________ mm.甲乙图7-8(2)为了在测量中尽量减小误差,并测多组数据,现给出测量电阻R x 的实验电路,请据此电路图7-9将实验器材连接起来.图7-9(3)若某次测量中电流表A1的示数为I1,电流表A2的示数为I2,则由已知量和测量量计算电阻率的表达式为ρ=__________________.(用题目中字母表示即可)答案:(1)30.35 3.205(3.204或3.206)(2)见图7-10图7-10(3)πD24I1L[I2(R0+r2)-I1r1]10.(9分)[2012·新课标全国卷]图7-11中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场.现通过测量通电导线在磁场中所受的安培力,来测量磁场的磁感应强度大小、并判定其方向.所用部分器材已在图中给出,其中D为位于纸面内的U形金属框,其底边水平,两侧边竖直且等长;E为直流电源;R为电阻箱;A为电流表;S为开关.此外还有细沙、天平、米尺和若干轻质导线.图7-11(1)在图中画线连接成实验电路图.(2)完成下列主要实验步骤中的填空:①按图接线.②保持开关S 断开,在托盘内加入适量细沙,使D 处于平衡状态;然后用天平称出细沙质量m 1.③闭合开关S ,调节R 的值使电流大小适当,在托盘内重新加入适量细沙,使D __________;然后读出__________,并用天平称出__________.④用米尺测量__________.(3)用测得的物理量和重力加速度g 表示磁感应强度的大小,可以得出B =__________.(4)判定磁感应强度方向的方法是:若__________,磁感应强度方向垂直纸面向外;反之,磁感应强度方向垂直纸面向里.解析:根据实验目的和电磁天平的原理,将电源、开关、电阻箱、电流表及U 形金属框串联起来,连接成电路图.设金属框质量为M ,托盘质量为m 0,第一次操作中未接通电源时由平衡条件:Mg =(m 0+m 1)g ,第二次接通电源后,加入适量细沙m 2使D 重新处于平衡状态,然后读出电流表的示数I ,并测量出金属框底部的长度l ,若金属框受到的安培力竖直向下,由平衡条件:BIl +Mg =(m 0+m 2)g ,两式联立解得:B =(m 2-m 1)g Il;若金属框受到的安培力竖直向上,则B =(m 1-m 2)g Il,综上B =|m 2-m 1|Il g ,若m 2>m 1,则由左手定则可知磁感应强度方向垂直纸面向外,反之,磁感应强度方向垂直纸面向里.答案:(1)如图7-12所示图7-12(2)③重新处于平衡状态 电流表的示数I 此时细沙质量m 2 ④D 的底边长l(3)|m 2-m 1|g Il(4)m 2>m 1 三、计算题(本大题共2小题,共37分)图7-1311.(17分)如图7-13所示,电源的电动势E =110 V ,电阻R 1=21 Ω,电动机绕线的电阻R 0=0.5 Ω,开关S 1始终闭合.当开关S 2断开时,电阻R 1的电功率是525 W ;当开关S 2闭合时,电阻R 1的电功率是336 W .求:(1)电源的内电阻;(2)当开关S 2闭合时流过电源的电流和电动机输出的功率.图7-14解析:(1)S2断开时等效电路如图7-14所示,R1消耗的功率为P1,则P1=(ER1+r)2·R1代入数据解得r=1Ω.(2)设S2闭合时路端电压为U,R1消耗的功率为P2,则P2=U2 R1由闭合电路欧姆定律得E=U+Ir代入数据解得I=26A设流过R1的电流为I R1,流过电动机的电流为I M,I R1=U R1而I M+I R1=I对电动机有UI M=P出+I2M R0代入数据联立解得P出=1 606W.答案:(1)1Ω (2)26A 1 606W图7-1512.(20分)如图7-15所示的电路中,两平行金属板A 、B 水平放置,极板长l =80 cm ,两板间的距离d =40 cm.电源电动势E =40 V ,内阻r =1 Ω,电阻R =15 Ω,闭合开关S ,待电路稳定后,将一带负电的小球从B 板左端且非常靠近B 板的位置以初速度v 0=4 m/s 水平向右射入两板间,该小球可视为质点.若小球带电荷量q =1×10-2 C ,质量为m =2×10-2 kg ,不考虑空气阻力,电路中的电压表、电流表均是理想电表.若小球恰好从A 板右边缘射出(g 取10 m/s 2).求:(1)滑动变阻器接入电路的阻值为多大?(2)此时电流表、电压表的示数分别为多少?(3)此时电源的输出功率是多大?解析:(1)设小球在板间飞行时间为t ,t =l v 0=0.84 s =0.2 s ,根据d =12at 2, 得飞行加速度a =2d t 2=2×0.40.22 m/s 2=20 m/s 2. 对小球根据牛顿第二定律得q U AB d -mg =ma ,解得:U AB =m (g +a )d q =2×10-2×(10+20)×0.41×10-2 V =24 V , 所以滑动变阻器的两端电压U 滑=U AB =24 V .设通过滑动变阻器的电流为I ,由欧姆定律得I =E -U 滑R +r =40-2415+1A =1 A. 滑动变阻器接入电路的阻值R 滑=U 滑I =24 Ω.(2)此时电流表的示数为1 A ,电压表的示数为U =E -Ir =(40-1×1) V =39 V .(3)电源的输出功率P 出=IU =39 W.答案:(1)24 Ω (2)1 A 39 V (3)39 W。
2024高考物理一轮复习限时检测8恒定电流含解析新人教版
八章 恒定电流综合过关规范限时检测满分:100分 考试时间:90分钟一、单项选择题:本题共8小题,每小题3分,共24分。
在每小题给出的四个选项中,只有一项是符合题目要求的。
1.(2024·黑龙江绥化海伦月考)关于电阻和电阻率下列说法正确的是( B )A .电阻率是表征材料导电性能的物理量,电阻率越大的导体对电流的阻碍作用越大B .对某一确定的导体当温度上升时,若不计导体的体积和形态变更,发觉它电阻增大,说明该导体材料的电阻率随温度的上升而增大C .由R =U I可知,导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比D .一根粗细匀称的电阻丝,电阻为R 。
若将电阻丝匀称拉长,使它的横截面的半径变为原来的12,则电阻丝的电阻变为4R [解析] 本题考查对电阻与电阻率的概念的理解。
电阻率是表征材料导电性能好坏的物理量,电阻率越大,其导电性越差;电阻率越小,则其导电性能越好;但导体对电流的阻碍作用取决于电阻的大小,而电阻的大小还与导体的长度和横截面积有关,故电阻率大的导体对电流的阻碍作用不肯定大,故A 错误;对某一确定的导体当温度上升时,若不计导体的体积和形态变更,发觉它电阻增大,说明该导体材料的电阻率随温度的上升而增大,故B 正确;电阻大小是由导体本身的性质确定的,与电压和电流无关,故C 错误;一根粗细匀称的电阻丝,电阻为R 。
若将电阻丝匀称拉长,使它的横截面的半径变为原来的12,则截面积变成原来的14,长度将变成原来的4倍,依据R =ρL S可知,电阻变成原来的16倍,故D 错误。
2.(2024·江苏宿迁期末)飞机在空气中飞行时,其表面因不断与空气摩擦而带电,某次飞行中形成的电流约为32 μA,则飞机单位时间内增加的电荷量约为( B )A .32 mCB .32 μC C .18 mCD .18 μC [解析] 本题考查电流的定义式。
已知飞机在某次飞行过程中形成的电流约为32 μA,依据q =It 可知,单位时间内,其表面不断与空气摩擦而增加的电荷量约为q =32 μA×1 s =32 μC,故B 正确。
2021届高考一轮复习物理:恒定电流(通用型)练习及答案
2021届高考一轮物理:恒定电流(通用型)练习及答案一轮:恒定电流一、选择题1、如图所示电路中,滑片P位于滑动变阻器R2正中间,电源内阻不能忽略,两个电压表均为理想电表。
当滑动变阻器R2的滑片P滑动时,关于两个电压表V1与V2的示数,下列判断正确的是( )A.P向a端滑动的过程中,V1的示数逐渐增大、V2的示数逐渐减小B.P向a端滑动的过程中,R2消耗的功率一定逐渐减小C.P向b端滑动的过程中,V1示数改变量的绝对值小于V2示数改变量的绝对值D.P向b端滑动的过程中,V2示数改变量与流过R2的电流改变量的比值保持不变2、一个内电阻可以忽略的电源,给一个绝缘的圆管子里装满的水银供电,电流为0.1 A,若把全部水银倒在一个内径大一倍的绝缘圆管子里,那么通过的电流将是()A.0.4 A B.0.8 AC.1.6 A D.3.2 A3、如图为一种服务型机器人,其额定功率为48 W,额定工作电压为24 V。
机器人的锂电池容量为20 A·h。
则机器人()A.额定工作电流为20 AB.充满电后最长工作时间为2 hC.电池充满电后总电量为7.2×104 CD.以额定电流工作时每秒消耗能量为20 J4、两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E 和内电阻r,调节滑动变阻器的滑动触头P向某一方向移动时,一个同学记录了电流表A和电压表V1的测量数据,另一同学记录的是电流表A和电压表V2的测量数据.根据数据描绘了如图乙所示的两条U-I直线.则图象中两直线的交点表示的物理意义是()A.滑动变阻器的滑动头P滑到了最右端B.电源的输出功率最大C.定值电阻R0上消耗的功率为1.0 WD.电源的效率达到最大值5、如图所示,电源电动势为E,内阻为r,平行板电容器两金属板水平放置,开关S是闭合的,两板间一质量为m、电荷量为q的油滴恰好处于静止状态,G为灵敏电流计。
则以下说法正确的是()A.在将滑动变阻器滑片P向上移动的过程中,油滴向上加速运动,G中有从b 到a的电流B.在将滑动变阻器滑片P向下移动的过程中,油滴向下加速运动,G中有从b 到a的电流C.在将滑动变阻器滑片P向上移动的过程中,油滴仍然静止,G中有从a到b 的电流D.在将S断开后,油滴仍保持静止状态,G中无电流通过6、(2019·南昌六校联考)如图所示,电源电动势E=12 V,内阻r=3 Ω,R0=1 Ω,直流电动机内阻R′0=1 Ω。
2025版高考物理一轮复习全程训练计划周测七恒定电流含解析
恒定电流夯基提能卷⑦ 立足于练题型悟技法——保底分(本试卷满分95分)一、选择题(本题包括8小题,每小题6分,共48分.在每小题给出的四个选项中,有的小题只有一个选项是正确的,有的小题有多个选项是正确的.全部选对的得6分,选不全的得3分,有选错或不答的得0分)1.[2024·潍坊模拟]在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压,导体中就会产生匀强电场.导体内电荷量为e 的自由电子在电场力作用下先做加速运动,然后与阳离子碰撞而减速,如此往复……所以,我们通常将自由电子的这种运动简化成速率为v (不随时间变更)的定向运动.已知阻碍电子运动的阻力大小与电子定向移动的速率v 成正比,即f =kv (k 是常量),则该导体的电阻应当等于( )A.kl neS B.kl ne 2S C.kS nel D.kS ne 2l答案:B解析:电子定向移动,由平衡条件,kv =e Ul ,则U =kvl e,导体中的电流I =neSv ,电阻R =U I =kl ne 2S,选项B 正确. 2.[2024·青岛模拟]如图所示,a 、b 、c 为不同材料做成的电阻,b 与a 的长度相等,横截面积是a 的两倍;c 与a 的横截面积相等,长度是a 的两倍.当开关闭合后,三个志向电压表的示数关系是U 1:U 2:U 3=1:1:2.关于这三种材料的电阻率ρa 、ρb 、ρc ,下列说法中正确的是( )A .ρa 是ρb 的2倍B .ρa 是ρc 的2倍C .ρb 是ρc 的2倍D .ρc 是ρa 的2倍答案:C解析:设a 的长度为L ,横截面积为S ,因为R =U I ,而R =ρL S ,所以R a R b =U 1U 2,即ρa L S ρb L 2S=1,故ρb =2ρa ;同理R a R c =U 1U 3=12,所以ρa L S ρc 2L S=12,故ρa =ρc ,由上述可知ρb =2ρc ,C 正确.3.(多选)如图所示,把四个相同的灯泡接成甲、乙两种电路后,灯泡都正常发光,且两个电路的总功率相等.则下列对这两个电路中的U 甲、U 乙、R 甲、R 乙之间的关系的说法正确的是( )A .U 甲>2U 乙B .U 甲=2U 乙C .R 甲=4R 乙D .R 甲=2R 乙答案:BC解析:设灯泡的电阻为R ,正常发光时电流为I ,电压为U ,由于两个电路的总功率相等,P =U 甲I =U 乙·2I ,得U 甲=2U 乙;又由U 甲=2U +IR 甲,U 乙=U +2IR 乙,得R 甲=4R 乙,故B 、C 正确.4.(多选)如图所示,四个相同的表头分别改装成两个电流表和两个电压表,电流表A 1的量程大于电流表A 2的量程,电压表V 1的量程大于电压表V 2的量程,把它们按图接入电路中,则下列说法正确的是(读数均表示改装后的测量值)( )A .电流表A 1的偏转角大于电流表A 2的偏转角B .电流表A 1的读数大于电流表A 2的读数C .电压表V 1的读数小于电压表V 2的读数D .电压表V 1的偏转角等于电压表V 2的偏转角答案:BD解析:电流表A 1的量程大于电流表A 2的量程,故电流表A 1的内阻小于电流表A 2的内阻;由题图可以知道,两电流表并联,故两电流表两端的电压相等,两电流表由同一表头改装而成,而将电流表扩大量程时应并联一小电阻,故相当于四个电阻并联,故两表头中电流相同,故两表头指针的偏转角相同,故改装好的电流表A 1中的电流要大于电流表A 2中的电流,故电流表A 1的读数比电流表A 2的读数大,故A 错误,B 正确;电压表V 1的量程大于电压表V 2的量程,故电压表V 1的电阻大于电压表V 2的电阻,两电压表串联,故通过两表头的电流相等,故电压表V 1的读数比电压表V 2的读数大,两电压表串联,通过表头的电流相等,表头指针偏转角度相等,电压表V 1的偏转角等于电压表V 2的偏转角,故C 错误,D 正确.5.[2024·重庆调研]如图所示,电源电动势为E ,内阻恒为r ,R 是定值电阻,热敏电阻R T 的阻值随温度的降低而增大,C 是平行板电容器.闭合开关S ,带电液滴刚好静止在C 内.在热敏电阻温度降低的过程中,分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示电流表、电压表V 1、电压表V 2和电压表V 3示数变更量的肯定值.关于该电路工作状态的变更,下列说法正确的是( )A.ΔU 1ΔI 、ΔU 2ΔI 、ΔU 3ΔI 肯定都变大 B.ΔU 1ΔI 和ΔU 3ΔI 肯定不变,ΔU 2ΔI肯定变大 C .带电液滴肯定向下加速运动D .电源的工作效率变大答案:D解析:由题意和题图可知,当热敏电阻温度降低时,热敏电阻的阻值增大,电路总阻值增大,总电流减小,电源内阻的分压减小,外电压增大,则电压表V 3的示数增大、电压表V 1的示数减小、电压表V 2的示数增大.由于U 1=IR ,则ΔU 1ΔI=R 不变,由闭合电路欧姆定律有U 3=E -Ir ,则ΔU 3ΔI =r 不变,又U 2=E -I (r +R ),则ΔU 2ΔI=r +R 不变,AB 错误;由于电容器两极板之间的电压增大,电场力大于带电液滴所受的重力,则带电液滴向上做加速运动,C 错误;电源的效率为η=I 2R +R T I 2R +R T +r×100%=11+r R +R T,即当R T 增大时,电源的工作效率变大,D 正确. 6.[2024·成都模拟]如图所示,E 为内阻不计的电源,MN 为同种材料制成的粗细匀称的长电阻丝,B 为电容器.当滑动触头P 以恒定速率从左向右匀速滑动时,关于电流计A 的读数状况及通过A 的电流方向,下列说法正确的是( )A .读数渐渐变小,通过A 的电流方向向左B .读数渐渐变大,通过A 的电流方向向右C .读数稳定,通过A 的电流方向向右D .读数稳定,通过A 的电流方向向左答案:C解析:设在Δt 时间内,触头P 移动的距离为ΔL ,则ΔL =v Δt ,电源内阻不计,电阻丝单位长度上的电压值为EL ,因此在Δt 时间内电容器两板间电压变更了ΔU =E L ΔL =E Lv Δt ,而I =ΔQ Δt =C ΔU Δt =CE L v Δt Δt =CE Lv ,电流值恒定,即电流表读数稳定,A 、B 错误;电容器的电压等于右半部分电阻丝两端的电压,当滑动触头P 以恒定速率从左向右匀速滑动时,电容器的电压减小,放电,放电电流方向由正极板流向负极板,右极板带正电,所以通过A 的电流方向向右,故C 正确,D 错误.7.压敏电阻的阻值随所受压力的增大而减小,有同学利用压敏电阻设计了推断小车运动状态的装置,其工作原理如图甲所示,将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球,重球直径略小于压敏电阻和挡板间距,小车向右做直线运动的过程中,电流表示数如图乙所示,下列推断正确的是( )A .从0到t 1时间内,小车肯定做匀速直线运动B .从t 1到t 2时间内,小车做匀加速直线运动C .从t 2到t 3时间内,小车做匀加速直线运动D .从t 2到t 3时间内,小车做匀速直线运动答案:C解析:由I -t 图象可知,0~t 1和t 2~t 3时间内,电流不变,说明电路中电阻不变,重球对压敏电阻的压力不变,即重球受力不变,0~t1时间内的电流小于t2~t3时间内的电流,则0~t1时间内小车可能做匀速运动,也可能匀加速运动,t2~t3时间内,小车做匀加速直线运动,故A、D错误,C正确;t1~t2时间内电流匀称增加,表示电路中电阻减小,说明重球对压敏电阻的压力变更,即重球受力变更,所以小车做变加速运动,故B错误.8.(多选)在如图所示的电路中,电源内阻r≠0,定值电阻R2消耗的功率用P表示,两电表均为志向电表,电容器与滑动变阻器并联,电压表和电流表的读数分别用U、I表示,电容器所带的电荷量用Q表示,通过电源的电荷量为q时,电源所做的功用W表示.当滑动变阻器的滑片向右移动时,下列图象正确的是( )答案:AB解析:当滑动变阻器滑片向右滑动过程中,接入电路的电阻减小,电路中的电流增大,R2消耗的功率为P=I2R2,功率与电流的关系为二次函数关系,A正确;电容器C的电压U C=E-I(R2+r),电荷量Q=CU C=C[E-I(R2+r)],则ΔQΔI=-C(R2+r),保持不变,则Q-I图线是向下倾斜的直线,B正确;电压表示数U=E-Ir,U—I图线应是向下倾斜的直线,C 错误;电源通过电荷量q时,电源做的功W=qE,E是电源的电动势,则W—q是过原点的直线,D错误.二、非选择题(本题包括4小题,共47分)9.(8分)[2024·唐山模拟]发光晶体二极管是用电器上做指示灯用的一种电子元件.它的电路符号如图甲所示,正常运用时,带“+”号的一端接高电势,“-”号的一端接低电势.某同学用试验方法测得它两端的电压U和通过它的电流I的关系数据如表所示.U/V00.40.8 1.2 1.6 2.0 2.4 2.6 2.8 3.0I/mA00.9 2.3 4.3 6.812.019.024.030.037.0(1)在图乙中的虚线框内画出该同学的试验电路图.(除电源、开关、滑动变阻器外,试验用电压表V:内阻R V约为10 kΩ;电流表mA:内阻R A约为100 Ω)(2)在图丙中的小方格纸上用描点法画出二极管的伏安特性曲线。
2025届高考物理一轮复习粤教版专题练:--恒定电流(含解析)
2025届高考物理一轮复习粤教版专题练: 恒定电流一、单选题1.滑动变阻器的原理如图所示,则下列说法中正确的是( )A.若将a c 、两端连在电路中,则当滑片向右滑动时,变阻器的阻值增大B.若将a d 、两端连在电路中,则当滑片OP 向右滑动时,变阻器的阻值减小C.若将b c 、两端连在电路中,则当滑片OP 向右滑动时,变阻器的阻值增大D.若将a b 、两端连在电路中,则当滑片OP 向右滑动时,变阻器的阻值变大2.一根长为L 、横截面积为S 的金属棒,其材料的电阻率为ρ,棒内单位体积自由电子数为n ,电子的质量为m ,电荷量为e 。
在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v ,则金属棒内的电场强度大小为( )A.ρ3.下列判断正确的是( )A.根据E =B.根据C =C.根据R ρ=D.根据I =4.如图所示,由同种材料制成的、长度相同的两段导体A 、B ,已知横截面积A B S S >,给A 、B 中通以大小相等的稳恒电流时,电荷定向移动速率分别为A v 、B v ,两端电压分别为A U 、B U,电功率分别为A P 、B P ,相同时间内产生的热量分别为OPA Q 、B Q ,不考虑温度对电阻的影响,下列说法正确的是( )A.A B v v =B.A B U U =C.A B P P >D.A BQ Q <5.根据部分电路欧姆定律,下列判断正确的有( )A.导体两端的电压越大,电阻就越大B.由U I R=可知,通过一段导体的电流跟加在它两端的电压成正比C.比较几只电阻的I U -图像可知,电流变化相同时,电压变化较小的图像是属于阻值较大的那个电阻的D.导体中的电流越大,电阻就越小6.下列说法正确的是( )A.任何材料的电阻率都随温度的升高而减小B.把一根长导线截成等长的三段,则每段的电阻率均减小C.由R =D.电阻只跟导体本身性质有关,导体的电阻与导体两端的电压无关7.某导体中的电流随其两端电压的变化如图所示,图线上过A 点的切线交I 轴于C 点,则下列说法中正确的是( )A.加5V 电压时,导体的电阻约是0.2ΩB.加12V 电压时,导体的电阻约是24ΩC.由图可知,随着电压的增大,导体的电阻不断增大D.由图可知,随着电压的增大,导体的电阻不断减小8.一段长为L 、电阻为R 的均匀电阻丝,把它拉成3L 长的均匀细丝后,再切成等长的三段,则其中每一段电阻丝的阻值为( )9.电阻与并联在电路中,通过1R 与2R 的电流之比为1:2,则当1R 与2R 串联后接入电路中时,1R 和2R 两端电压之比12:U U 为( )A.1:2B.1:4C.2:1D.4:110.两电阻12R R 、的电流I 和电压U 的关系如图所示,可知电阻大小之比等于( )A.1:3B.3:1C.1:11.把一条电阻为64Ω的均匀电阻丝截成等长的n 段后,再并联起来,电阻变为1Ω,则n 等于( )A.32B.24C.12D.812.将横截面相同、材料不同的两段导体1L 、2L 无缝连接成一段导体,总长度为1.00m ,接入图甲电路。
高考物理《恒定电流》真题练习含答案
高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来.车轮转动时带动磁极绕固定的线圈旋转,在线圈中产生电流.磁极匀速转动的某瞬间,磁场方向恰与线圈平面垂直,如图所示.将两磁极间的磁场视为匀强磁场,则磁极再转过90°时,线圈中()A.电流最小B.电流最大C.电流方向由P指向QD.电流方向由Q指向P答案:BD解析:磁极顺时针匀速转动相当于线圈逆时针匀速转动,线圈从中性面位置开始转动,磁极转过90°时即线圈逆时针转过90°时,穿过线圈的磁通量为0,磁通量的变化率最大,线圈中电流最大,A错误,B正确;磁极转过90°时相当于题图示中PQ向下切割磁感线,由右手定则可知线圈中电流方向由Q指向P,C错误,D正确.2.[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响.所用器材有:干电池(电动势约1.5 V,内阻不计)2节;两量程电压表(量程0~3 V,内阻约3 kΩ;量程0~15 V,内阻约15 kΩ)1个;滑动变阻器(最大阻值50 Ω)1个;定值电阻(阻值50 Ω)21个;开关1个及导线若干.实验电路如图1所示.(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置,然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接,再闭合开关,开始实验.(3)将滑动变阻器滑片移动到合适位置后保持不变,依次测量电路中O与1,2,…,21之间的电压.某次测量时,电压表指针位置如图3所示,其示数为________ V.根据测量数据作出电压U与被测电阻值R的关系图线,如图4中实线所示.(4)在图1所示的电路中,若电源电动势为E,电压表视为理想电压表,滑动变阻器接入的阻值为R1,定值电阻的总阻值为R2,当被测电阻为R时,其两端的电压U=________(用E、R1、R2、R表示),据此作出UR理论图线如图4中虚线所示.小明发现被测电阻较小或较大时,电压的实测值与理论值相差较小.(5)分析可知,当R较小时,U的实测值与理论值相差较小,是因为电压表的分流小,电压表内阻对测量结果影响较小.小明认为,当R较大时,U的实测值与理论值相差较小,也是因为相同的原因.你是否同意他的观点?请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案:(1)3 V(2)D(3)1.50(4)ERR1+R2(5)不同意,理由见解析解析:(1)所用电源为两节干电池,电动势为3 V,则所用电表量程为3 V;(2)闭合开关之前,滑动变阻器阻值应该调到最大,则由图可知,电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接;(3)电压表最小刻度为0.1 V,则读数为1.50 V;(4)由闭合电路欧姆定律可得I=ER1+R2当被测电阻阻值为R时电压表读数U=IR=ERR1+R2(5)不同意;当R较大时,则电压表内阻不能忽略,则电路中的电流I=ER1+(R2-R)+RR V R+R V则电压表读数为U=ER1+(R2-R)+RR VR+R V·RR VR+R V=E(R1+R2-R)(R+R V)RR V+1当R较大时,R=R2时R最大,此时U=ER1(R2+R V)R2R V +1=ER1R V+R1R2+1因R V≫R1,则电压表读数接近于U=ER1 R2+1=ER2R1+R23.[2022·全国甲卷]某同学要测量微安表内阻,可利用的实验器材有:电源E(电动势1.5V,内阻很小),电流表(量程10 mA,内阻约10 Ω),微安表(量程100 μA,内阻R g待测,约1 kΩ),滑动变阻器R(最大阻值10 Ω),定值电阻R0(阻值10 Ω),开关S,导线若干.(1)将图中所示的器材符号连线,画出实验电路原理图;(2)某次测量中,微安表的示数为90.0 μA,电流表的示数为9.00 mA,由此计算出微安表内阻R g=________ Ω.答案:(1)如图所示(2)990解析:流过电阻R 0的电流I 0=I -I g =9 mA -0.09 mA =8.91 mA ,由欧姆定律可知,R g=I 0R 0I g =8.91×100.09Ω=990 Ω. 4.[2024·浙江1月,节选]在“观察电容器的充、放电现象”实验中,把电阻箱R(0~9 999 Ω)、一节干电池、微安表(量程0~300 μA ,零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路.(1)把开关S 接1,微安表指针迅速向右偏转后示数逐渐减小到零;然后把开关S 接2,微安表指针偏转情况是________.A .迅速向右偏转后示数逐渐减小B .向右偏转示数逐渐增大C .迅速向左偏转后示数逐渐减小D .向左偏转示数逐渐增大(2)再把电压表并联在电容器两端,同时观察电容器充电时电流和电压变化情况.把开关S 接1,微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变;电压表示数由零逐渐增大,指针偏转到如图2所示位置时保持不变,则电压表示数为________V ,电压表的阻值为________kΩ(计算结果保留两位有效数字).答案:(1)C (2)0.50 3.1解析:(1)把开关S 接1,电容器充电,电流从右向左流过微安表,微安表指针迅速向右偏转后示数逐渐减小到零;把开关S 接2,电容器放电,电流从左向右流过微安表,则微安表指针迅速向左偏转后示数逐渐减小.(2)由题意可知电压表应选用0~3 V 量程,由图2可知此时分度值为0.1 V ,需要估读到0.01 V ,则读数为0.50 V .当微安表示数稳定时,电容器中不再有电流通过,此时干电池、电阻箱、微安表和电压表构成回路,根据闭合电路欧姆定律有R +R V =E I = 1.5160×10-6 Ω=9.375 kΩ 根据串联电路规律有R R V =U R U V =1.5-0.50.5=2 联立可得R V≈3.1 kΩ5.[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律.根据实验需要已选用了规格和量程合适的器材.(1)先用多用电表预判热敏电阻阻值随温度的变化趋势.选择适当倍率的欧姆挡,将两表笔________,调节欧姆调零旋钮,使指针指向右边“0 Ω”处.测量时观察到热敏电阻温度越高,相同倍率下多用电表指针向右偏转角度越大,由此可判断热敏电阻阻值随温度的升高而________.(2)再按下图连接好电路进行测量.①闭合开关S前,将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T,电阻箱R0调为某一阻值R01.闭合开关S,调节滑动变阻器R1,使电压表和电流表的指针偏转到某一位置.记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端,闭合开关S.反复调节R0和R1,使电压表和电流表的示数与上述记录的示数相同.记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”),此时热敏电阻阻值R T=________.(3)改变温控室的温度,测量不同温度时的热敏电阻阻值,可以得到热敏电阻阻值随温度的变化规律.答案:(1)短接减小(2)①b②大于R01-R02解析:(1)使用多用电表的欧姆挡前应先欧姆调零,即将两表笔短接.温度越高,相同倍率下多用电表的指针向右偏转的角度越大,则电阻阻值越小,故热敏电阻的阻值随温度的升高而减小.(2)①闭合开关前,为了保护电路,应该将滑动变阻器的滑片移到b端.②将电压表与热敏电阻C端间的导线改接到D,调节滑动变阻器和电阻箱,使电压表和电流表的示数与改接前一致,则R01=R02+R T,所以R01>R02,R T=R01-R02.。
2022届高考物理一轮复习:恒定电流(含答案)
2022届高考物理:恒定电流一轮复习含答案一、选择题1、(多选)如图所示,电流表A 1(0~3 A)和A 2(0~0.6 A)是由两个相同的电流计改装而成,现将这两个电流表并联后接入电路中。
闭合开关S ,调节滑动变阻器,下列说法中正确的是 ( )A.A 1、A 2的读数之比为1∶1B.A 1、A 2的读数之比为5∶1C.A 1、A 2的指针偏转角度之比为1∶1D.A 1、A 2的指针偏转角度之比为1∶52、阻值相等的四个电阻、电容器C 及电池E(内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时,C 所带的电荷量为Q 1;闭合开关S ,电流再次稳定后,C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A.25 B .12 C.35 D .233、(多选)如图所示,电源电动势E =3 V ,小灯泡L 的规格为“2 V 0.4 W ”,开关S 接1,当滑动变阻器调到R =4 Ω时,小灯泡L 正常发光,现将开关S 接2,小灯泡L 和电动机M 均正常工作。
则( )A .电源内阻为1 ΩB .电动机的内阻为4 ΩC .电动机正常工作电压为1 VD .电源效率约为93.3%4、(双选)电源、开关S 、定值电阻R 1、R 2、光敏电阻R 3和电容器连接成如图所示电路,电容器的两平行板水平放置.当开关S 闭合,并且无光照射光敏电阻R3时,一带电液滴恰好静止在电容器两板间的M点,当用强光照射光敏电阻R3时,光敏电阻的阻值变小,则()A.液滴向下运动B.液滴向上运动C.电容器所带电荷量减少D.电容器两极板间电压变大5、将一电源与一电阻箱连接成闭合回路,测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示,由此可知()A.电源最大输出功率可能大于45 WB.电源内阻一定等于5 ΩC.电源电动势为45 VD.电阻箱所消耗功率P最大时,电源效率大于50%6、如图所示为某家庭使用的智能电饭锅的铭牌。
假定该家庭用此电饭锅每天煮饭两次,每次在额定功率下工作30分钟,电价1 kW·h为0.54元。
2025版高中物理一轮复习章末测试卷--第十章 恒定电流(测试)(解析版)
第十章恒定电流测试卷(考试时间:90分钟试卷满分:100分)注意事项:1.本试卷分第I 卷(选择题)和第II 卷(非选择题)两部分。
答卷前,考生务必将自己的班级、姓名、学号填写在试卷上。
2.回答第I 卷时,选出每小题答案后,将答案填在选择题上方的答题表中。
3.回答第II 卷时,将答案直接写在试卷上。
第Ⅰ卷(选择题共48分)一、选择题(共12小题,每小题4分,共48分。
在每小题给出的四个选项中,第1-8题只有一项符合题目要求,第9-12题有多项符合题目要求。
全部选对的得4分,选对但不全的得2分,有选错的得0分。
)1.在长度为l 、横截面积为S 、单位体积内自由电子数为n 的金属导体两端加上电压,导体中就会产生匀强电场。
导体内电荷量为e 的自由电子在电场力作用下先做加速运动,然后与做热运动的阳离子碰撞而减速,如此往复……所以,我们通常将自由电子的这种运动简化成速率为v (不随时间变化)的定向运动。
已知阻碍电子运动的阻力大小与电子定向移动的速率v 成正比,即F f =kv (k 是常量),则该导体的电阻应该等于()A .klneSB .2kl ne SC .kS nelD .2kS ne l【答案】B【详解】电子以v 定向移动,由平衡条件可得U kv e l =解得kvl U e=导体中电流的微观表达式I =neSv 由欧姆定律可得,导体的电阻为2U klR I ne S==故选B 。
2.某电子元件通电后,其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,P 点的坐标为(),P P U I ,过P 点的切线在纵轴上的截距为0I ,由此图可知()A .对应P 点,该元件的电阻0PP U R I I =-B .随着所加电压的增大,该元件的电阻减小C .对应P 点,该元件的功率数值上等于图中阴影部分的面积大小D .该元件为非线性元件,欧姆定律不满足,所以不能用公式UR I=求电阻【答案】C【详解】A .对应P 点,该元件的电阻为=PPU R I ,A 错误;B .图像上各点与原点连线的斜率逐渐减小,则该元件电阻逐渐增大,B 错误;C .功率为P P P U I =则对应P 点,该元件的功率数值上等于图中阴影部分的面积大小,C 正确;D .纯电阻元件满足欧姆定律,与是否为线性元件无关,D 错误。
2024届高考物理一轮复习专题突破训练:恒定电流
2024届高三一轮复习专题突破恒定电流一、选择题1.一根长为L、横截面积为S的金属棒,其电阻率为ρ,棒内单位体积内的自由电子数为n,电子的电荷量为e,当在棒两端加上恒定电压U时,棒内产生电流,则自由电子定向移动的速率为A.UneρLneρLneρL2D.ULneρS2.如图所示,电源电动势为12 V,内阻可以忽略,R1=2 Ω,R2=6 Ω,电动机线圈电阻为1 Ω,若开关闭合后通过电源的电流为3 A,则A.电动机消耗的电功率为36WB.电动机消耗的电功率为18WC.电动机的输出功率为8WD.电动机的输出功率为12W3.如图所示,四个完全相同的灯泡,亮度最高的是A.L1B.L2C.L3D.L44.如图1,电路中电源电动势为3.0V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,小灯泡的伏安特性曲线如图2,当开关闭合后,下列说法中正确的是A.L1的电流为工电流的2倍B.L3的电阻约为0.33 ΩC.L3的电功率约为1.20WD.L2和L3的总电功率约为3W5.在如图所示的U-I图像中,直线为某一电源的路端电压与电流的关系图像,直线II为某一电阻R的U-I图像,用该电源与电阻R组成闭合电路。
由图像判断正确的是A.电源的电动势为3V,内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为80%D.电源的输出功率为4W6.如图所示电路中S为单刀双掷开关,1、2是单刀双掷开关的两个触点,C为平行板电容器。
先将单刀开关S与触点1连接,一段时间后减小滑动变阻器R接入电路的阻值,再过一段时间后将单刀开关与触点2连接,下列说法正确的是A.当S与触点1连接,减小R的阻值时,电容器带电量将增多B.当S与触点1连接,增大电容器两极板间距电容器带电量将减少C.当S与触点2刚接通时有电流流经RD.当S与触点2连接,减小电容器两极正对面积,电容器带电量将增加7.如图所示,电路中R1、R2均为可变电阻,电源内阻不能忽略,平行板电容器C的极板水平放置。
