冷轧取向硅钢工艺
冷轧硅钢的生产工艺流程
合理的化学成分、纯净的钢材质量是保证硅钢片电磁性能的前提。
热处理工艺是改善硅钢片电磁性能的关键工序。
硅钢片的热处理设备根据热处理环节选用不同的炉型，常用炉型有罩式炉、连续炉、箱式炉和真空炉。
电工用硅钢实际上就是工业纯铁中加入了1%~4.5% Si的铁硅合金。
它在室温下具有含硅的单相铁素体组织。
高性能硅钢片的生产工艺是：冶炼出给定硅含量和最低含碳量(实际上一般约为0.05%C)的钢坯，然后热轧成约2.5mm厚的钢带，最终冷轧为常用厚度0.35～0.5m的薄钢片。
冷轧之前要进行退火，并在此道工序中把碳降到0.02%以下;最后要进行成品的高温退火，以消除加工硬化和使晶粒粗化。
这两种退火是硅钢片生产中最典型和最重要的热处理。
如果冷轧变形度较大(45%～60%)，得到的是有织构的组织，取向度约达90%;若冷轧变形度较小(<7%～10%)，则获得取向度小的组织。
如果只在热态下轧制，则硅钢片得不到织构，沿轧向和垂直轧向的性能一样。
因此，根据织构取向的特点，硅钢片分为无取向热轧硅钢片、取向度低冷轧硅钢片和取向冷轧硅钢片。
(1)热轧硅钢片的热处理。
热轧无取向硅钢片是含硅的低碳镇静钢板坯，经多次加热连续热轧或叠片热轧制成。
成品在连续式缝道炉、箱式炉或带钢连续炉中退火。
退火温度和时间随硅钢片品种及生产工艺的不同，一般为700～1200℃保温一天到数天，炉内通保护气体，通过去除应力、脱碳和晶粒长大，使产品达到性能要求。
(2)冷轧无取向硅钢片的热处理。
采用一次冷轧或临界变形法生产，其工艺流程为：冶炼→铸锭→初轧开坯→热轧→酸洗→冷轧(→中间退火→临界变形)→成品热处理。
中间退火在800～900℃于氢气或保护气氛中进行。
最终成品热处理有低温和高温退火两种：①在900℃以下退火;②退火温度高于1100℃。
最终退火均在氢气或保护气氛中进行，采用罩式炉或连续炉处理。
(3)冷轧取向硅钢片的热处理。
冷轧硅钢片的典型生产流程为：冶炼→铸锭→开坯→热轧(至厚约2. 2mm)→黑退火→酸洗→冷轧(至厚约0. 7mm)→中间退火→冷轧(至最终厚度0.35mm)→脱碳退火→成品退火→涂层→拉伸回火→成品。
取向硅钢工艺大师的作品

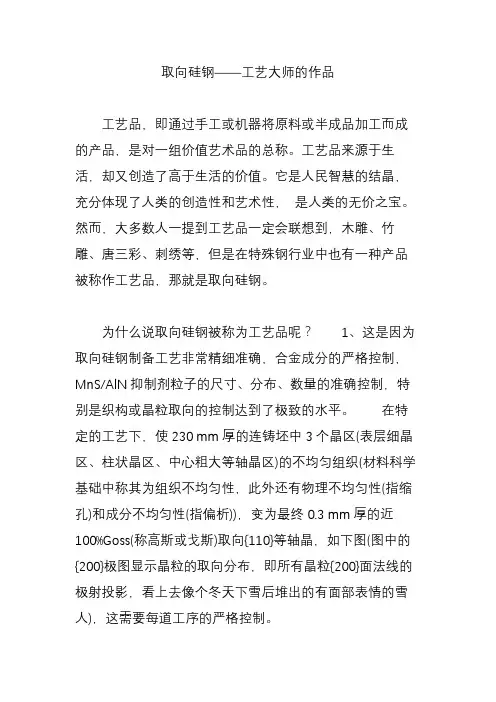

取向硅钢——工艺大师的作品工艺品，即通过手工或机器将原料或半成品加工而成的产品，是对一组价值艺术品的总称。
工艺品来源于生活，却又创造了高于生活的价值。
它是人民智慧的结晶，充分体现了人类的创造性和艺术性，是人类的无价之宝。
然而，大多数人一提到工艺品一定会联想到，木雕、竹雕、唐三彩、刺绣等，但是在特殊钢行业中也有一种产品被称作工艺品，那就是取向硅钢。
为什么说取向硅钢被称为工艺品呢？1、这是因为取向硅钢制备工艺非常精细准确，合金成分的严格控制，MnS/AlN抑制剂粒子的尺寸、分布、数量的准确控制，特别是织构或晶粒取向的控制达到了极致的水平。
在特定的工艺下，使230 mm厚的连铸坯中3个晶区(表层细晶区、柱状晶区、中心粗大等轴晶区)的不均匀组织(材料科学基础中称其为组织不均匀性，此外还有物理不均匀性(指缩孔)和成分不均匀性(指偏析))，变为最终0.3 mm厚的近100%Goss(称高斯或戈斯)取向{110}等轴晶，如下图(图中的{200}极图显示晶粒的取向分布，即所有晶粒{200}面法线的极射投影，看上去像个冬天下雪后堆出的有面部表情的雪人)，这需要每道工序的严格控制。
2、再者就是取向硅钢的“技术秘密”：要使取向硅钢具有近100%的Goss取向晶粒，就要通过非常缓慢的二次再结晶过程(也称晶粒异常长大)。
Goss织构的获取是目前惟一的通过二次再结晶获得有利织构的例子，一般二次再结晶的发生都不是人们所希望的。
异常长大的发生主要靠一次再结晶后有利的初次织构，即强的{111}织构，极少量的Goss取向晶粒作为种子，和钉扎力合适的第二相粒子“密切配合”，以及合适均匀的晶粒尺寸。
若Goss种子晶粒位向不准，或数目过多，或钉扎用的MnS/AlN粒子含量过多或过少，尺寸不合适都得不到非常锋锐的Goss织构。
理想的二次再结晶还要靠理想的一次再结晶，合适的一次再结晶晶粒尺寸要靠合适的一次再结晶退火温度和时间。
而合适的一次再结晶织构要靠合适的冷轧压下量，即87%的压下量。
取向硅钢新生产工艺的发展
第４６卷第６期２０２０年１２月包 钢 科 技ＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙｏｆＢａｏｔｏｕＳｔｅｅｌＶｏｌ．４６，Ｎｏ．６Ｄｅｃｅｍｂｅｒ，２０２０取向硅钢新生产工艺的发展霍慧贤，李艳霞，孙振东，刘鹏程，黄 斌（包头市威丰稀土电磁材料股份有限公司，内蒙古包头 ０１４０１０）摘 要：文章总结归纳了近年来工业上取向硅钢新的生产工艺，着重介绍了薄板坯连铸连轧工艺、细化磁畴、异步轧制生产取向硅钢、提高Ｓｉ含量、隧道式连续罩式高温退火取代单体罩式退火、减薄厚度、双取向硅钢７种取向硅钢生产新工艺。
这些新的生产工艺对于提高取向硅钢的磁感应强度、降低铁损、降低矫顽力等磁特性，而且在高效、节能、降低成本方面取得了良好的效果。
关键词：取向硅钢；薄板坯连铸连轧；异步轧制；隧道式连续罩式高温退火中图分类号：ＴＧ１４２ １ 文献标识码：Ｂ 文章编号：１００９－５４３８（２０２０）０６－００３０－０３ＤｅｖｅｌｏｐｍｅｎｔｏｆＮｅｗＰｒｏｄｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｆｏｒＯｒｉｅｎｔｅｄＳｉｌｉｃｏｎＳｔｅｅｌＨｕｏＨｕｉ－ｘｉａｎ，ＬｉＹａｎ－ｘｉａ，ＳｕｎＺｈｅｎ－ｄｏｎｇ，ＬｉｕＰｅｎｇ－ｃｈｅｎｇ，ＨｕａｎｇＢｉｎ（ＢａｏｔｏｕＷｅｉＦｅｎｇＲａｒｅＥａｒｔｈＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＭａｔｅｒｉａｌＣｏ．，Ｌｔｄ．，Ｂａｏｔｏｕ０１４０１０，ＩｎｎｅｒＭｏｎｇｏｌｉａＡｕｔｏｎｏｍｏｕｓＲｅｇｉｏｎ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｉｎｔｈｉｓｐａｐｅｒ，ｔｈｅｎｅｗｐｒｏｄｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｉｅｓｆｏｒｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌｉｎｉｎｄｕｓｔｒｙｉｎｒｅｃｅｎｔｙｅａｒｓａｒｅｓｕｍ ｍａｒｉｚｅｄ，ｓｅｖｅｎｏｆｔｈｅｍｉｎｃｌｕｄｉｎｇｔｈｉｎｓｌａｂｃａｓｔｉｎｇａｎｄｒｏｌｌｉｎｇｔｅｃｈｎｏｌｏｇｙ，ｒｅｆｉｎｉｎｇｍａｇｎｅｔｉｃｄｏｍａｉｎ，ａｓｙｎｃｈｒｏｎｏｕｓｒｏｌｌｉｎｇ，ｉｎｃｒｅａｓｉｎｇｃｏｎｔｅｎｔｏｆＳｉ，ｒｅｐｌａｃｉｎｇｍｏｎｏｍｅｒｃｏｖｅｒａｎｎｅａｌｉｎｇｗｉｔｈｔｕｎｎｅｌｃｏｎｔｉｎｕｏｕｓｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｃｏｖｅｒａｎｎｅａｌｉｎｇ，ｔｈｉｎｎｉｎｇｔｈｉｃｋｎｅｓｓａｎｄｄｏｕｂｌｅｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌａｒｅｉｎｔｒｏｄｕｃｅｄ．Ｗｉｔｈｔｈｅｓｅｎｅｗｐｒｏｄｕｃｔｉｏｎｐｒｏｃｅｓｓｅｓ，ｔｈｅｍａｇｎｅｔｉｃｉｎ ｄｕｃｔｉｏｎｉｎｔｅｎｓｉｔｙｃａｎｂｅｉｍｐｒｏｖｅｄ，ｉｒｏｎｌｏｓｓａｎｄｓｕｃｈｍａｇｎｅｔｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃａｓｃｏｅｒｃｉｖｉｔｙｃａｎｂｅｒｅｄｕｃｅｄａｓｗｅｌｌａｓｔｈｅｅｆｆｅｃｔｓｏｆｈｉｇｈｅｆｆｉｃｉｅｎｃｙ，ｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎａｎｄｃｏｓｔｒｅｄｕｃｔｉｏｎａｒｅｇｏｏｄ． Ｋｅｙｗｏｒｄｓ：ｏｒｉｅｎｔｅｄｓｉｌｉｃｏｎｓｔｅｅｌ；ｔｈｉｎｓｌａｂｃａｓｔｉｎｇａｎｄｒｏｌｌｉｎｇ；ａｓｙｎｃｈｒｏｎｏｕｓｒｏｌｌｉｎｇ；ｔｕｎｎｅｌｃｏｎｔｉｎｕｏｕｓｈｉｇｈｔｅｍｐｅｒａ ｔｕｒｅｃｏｖｅｒａｎｎｅａｌｉｎｇ 硅钢被誉为钢铁产品中的“工艺品”，主要用于制造各种电机、变压器和镇流器铁芯以及各种电器元件。
取向硅钢的加工工艺及取向硅钢
取向硅钢的加工工艺及取向硅钢取向硅钢是一种重要的电工材料，主要用于制造电机、变压器等电力设备。
它具有低磁滞损耗、高导磁性能的特点，能够有效降低电力设备的能耗。
为了满足不同领域对取向硅钢的需求，需要进行一系列的加工工艺。
取向硅钢的加工工艺主要包括原材料准备、热处理、冷轧、取向处理等环节。
首先，原材料准备是确保取向硅钢质量的重要环节。
在原材料选择上，需要选择高纯度的硅钢片，确保其化学成分符合标准要求。
同时，对原材料进行剪切、切边等加工，以便后续工序的进行。
接下来是热处理环节。
热处理是为了改善硅钢的磁性能和机械性能。
常见的热处理方法有退火和热轧退火。
退火是将硅钢加热至一定温度，然后缓慢冷却，以消除应力和晶界回复。
热轧退火是在退火的基础上，再进行一次热轧，可以进一步改善硅钢的磁性能和机械性能。
然后是冷轧环节。
冷轧是将热处理后的硅钢进行冷加工，以提高其平面度和表面质量。
冷轧过程中，硅钢经历了多道次的轧制，逐渐减小厚度，同时改善了晶体取向和磁性能。
冷轧还可以通过控制轧制力和温度，调控硅钢的微观组织和力学性能。
最后是取向处理环节。
取向处理是通过热处理和冷轧等工艺手段，使硅钢的晶体取向更加均匀，提高其导磁性能。
取向处理的具体方法有热轧取向和涂层取向两种。
热轧取向是将热处理后的硅钢再次进行热轧，通过控制轧制力和温度，使晶体取向更加均匀。
涂层取向是在硅钢表面涂覆特殊的取向剂，通过热处理使取向剂在硅钢内部形成均匀的取向结构。
取向硅钢的加工工艺涉及到原材料准备、热处理、冷轧和取向处理等环节。
通过这些工艺手段，可以改善取向硅钢的磁性能、机械性能和导磁性能，满足不同领域对取向硅钢的需求。
在实际生产中，需要严格控制每个环节的工艺参数，确保取向硅钢的质量稳定可靠。
随着科技的进步和工艺的不断改进，取向硅钢的加工工艺也将不断完善，为电力设备的发展提供更好的支持。
取向硅钢的加工工艺及取向硅钢
取向硅钢的加工工艺及取向硅钢取向硅钢是一种特殊的电工钢材料，其加工工艺具有一定的特点和要求。
本文将从取向硅钢的特点入手，介绍其加工工艺及相关知识。
取向硅钢是一种具有高磁导率和低磁滞损耗的电工钢材料，广泛应用于电力变压器、电机和发电机等设备中。
其主要特点是具有明显的取向性，即晶粒的方向倾向于与材料的延伸方向保持一致。
这种取向性使得取向硅钢具有更好的磁导率和低磁滞损耗，提高了设备的工作效率。
在取向硅钢的加工工艺中，一个重要的步骤是取向退火。
取向退火是通过加热和冷却处理来改善取向硅钢的磁性能。
在取向退火过程中，首先将取向硅钢加热到一定温度，然后快速冷却。
这种加热和冷却的处理可以使晶粒重新排列，达到优化磁性能的目的。
取向退火的工艺参数对于取向硅钢的磁性能具有重要影响。
加热温度、保温时间和冷却速率是影响退火效果的关键因素。
合理选择这些参数可以使得取向硅钢的晶粒尺寸得到优化，从而提高磁导率和降低磁滞损耗。
除了取向退火，还有其他一些加工工艺也可以用于改善取向硅钢的磁性能。
例如，取向硅钢的冷轧工艺可以使晶粒沿着轧制方向排列，进一步提高取向性。
此外，还可以利用高温退火、磁场处理等方法来改善取向硅钢的磁性能。
在实际应用中，取向硅钢的加工工艺也需要考虑到成本和效率等方面的因素。
例如，取向退火的温度和时间需要在保证磁性能的前提下尽量降低，以节约能源和时间成本。
同时，加工设备的先进程度和操作技术也对取向硅钢的加工工艺有着重要影响。
取向硅钢是一种具有特殊磁性能的电工钢材料，其加工工艺需要特殊的处理步骤和工艺参数。
通过合理选择加工工艺和工艺参数，可以使取向硅钢的磁性能得到优化，提高设备的工作效率。
在未来的发展中，随着科技的进步和工艺水平的提高，取向硅钢的加工工艺将进一步改善和完善，为电力行业的发展做出更大的贡献。
取向硅钢_精品文档
取向硅钢取向硅钢是一种具有特殊取向结构的钢材，它在电工行业中具有重要的应用价值。
取向硅钢具有低磁滞、高导磁性和低铁损等优良特性，因此被广泛应用于电力变压器、电动机、高频电磁铁等领域。
本文将从取向硅钢的制造工艺、特点及应用领域等方面进行详细介绍。
首先，我们来了解一下取向硅钢的制造工艺。
取向硅钢的制备主要采用冷轧取向硅钢工艺，其制备工艺包括：熔炼原料、铸锭、热轧、酸洗、冷轧、退火、取向处理、切割和卷取等步骤。
其中，取向处理是关键步骤之一，通过磁场作用使材料的晶粒取向沿着优势磁通方向排列，从而提高材料的导磁性能。
此外，制备过程中还需严格控制合金成分和工艺参数，以确保取向硅钢的优良性能。
取向硅钢具有一系列显著的特点。
首先是低磁滞特性，取向硅钢的磁滞损耗很低，能够有效减少磁能损耗，提高设备的能源利用率。
其次是高导磁性能，取向硅钢的导磁性能优异，具有低磁阻和高穿透磁导率，可大幅提高电磁场的效率。
此外，取向硅钢还具有低铁损特性，它的铁损在工频下非常低，有助于减少能量损耗和热量产生。
另外，取向硅钢还具有优异的耐腐蚀性能和机械强度，可满足各种复杂工况下的使用要求。
取向硅钢具有广泛的应用领域。
首先是电力变压器领域，取向硅钢广泛应用于变压器的铁芯中，可以大幅减少能量损耗，提高变压器的效率。
其次是电机和发电机领域，取向硅钢可用于制造高效率的电动机和发电机的铁芯，提高电磁转换效率，降低电能损耗。
此外，取向硅钢还可以应用于高频电磁铁、感应加热设备等领域，提高设备的工作效率和稳定性。
总的来说，取向硅钢是一种具有特殊取向结构的钢材，具有低磁滞、高导磁性和低铁损等优良特性。
它的制备工艺复杂，但能够通过严格控制合金成分和工艺参数来确保产品质量。
取向硅钢在电力变压器、电动机、高频电磁铁等领域有着广泛的应用，可以提高设备的能够利用率和工作效率。
未来，随着电力行业的发展和技术的不断创新，取向硅钢在电工行业中的应用前景将更加广阔。
冷轧取向硅钢工艺
冷轧取向硅钢工艺冷轧取向硅钢是一种优质的电工材料，广泛应用于电力设备、电机、变压器等领域。
其制造过程中，冷轧取向技术起着非常重要的作用。
冷轧取向硅钢工艺是将硅钢片经过冷轧工艺处理，使其取向性更加优良，从而提高其磁导率和磁阻抗比等电磁性能。
在生产过程中，主要包括原材料的选择、钢片的制备、冷轧取向工艺等环节。
原材料的选择非常重要。
冷轧取向硅钢的原材料主要是硅钢片。
硅钢片是一种具有高磁导率、低磁损耗和低铁损耗的电工材料，它的制造需要选择高质量、低磁化率的硅钢板作为原材料。
钢片的制备也是冷轧取向硅钢工艺中的重要环节。
在钢片的制备过程中，需要采用适当的工艺控制和处理方法，使其具有良好的取向性。
其中，关键的工艺环节包括冷轧取向和热处理等。
冷轧取向是一种通过轧制方式来控制钢片晶粒方向的方法。
在冷轧取向过程中，钢片需要经过多次的轧制和退火处理，使其具有更好的取向性。
同时，冷轧取向还可以通过调整轧制工艺参数和控制轧制力来实现。
热处理是指将钢片加热到一定温度，使其晶粒重新排列，从而改善其取向性。
通过热处理，可以使钢片的晶粒大小和取向性更加均匀，从而提高其电磁性能。
冷轧取向硅钢工艺中还需要注意一些细节问题。
例如，在钢片的制备过程中，需要保证钢片的表面光洁度和平整度，以确保其电磁性能的稳定性。
同时，在生产过程中还需要注意环保和安全问题，例如采用低污染的生产工艺和严格的安全生产措施等。
冷轧取向硅钢工艺是一种非常重要的电工材料制造技术。
通过严格的工艺控制和处理方法，可以生产出具有优良电磁性能的冷轧取向硅钢，从而为电力设备、电机、变压器等领域提供优质的电工材料。
硅钢生产工艺流程
硅钢生产工艺流程取向硅钢也称冷轧变压器钢，是一种应用于变压器(铁芯) 制造行业的重要硅铁合金。
它的生产工艺复杂，制造技术严格，主要分为普通取向硅钢(CGO) 和高磁感应取向硅钢( HiB) 。
取向硅钢是1930年美国的高斯( N. P. Goss) 首次发现的。
硅钢片是含硅量在3%~5%左右、其它主要是铁的硅铁合金属。
分为取向硅钢和无取向硅钢，是电力、电子和军事工业不可缺少的重要软磁合金。
硅钢片的加工工艺酸洗通过除鳞机与盐酸罐，除去热轧钢带的氧化物，以防止冷轧成品表面的缺陷。
冷冲压为了确保不同用途的厚度与材质，将减速比例设在40%-90%，并为实现自动厚度控制、自动形状控制等先进的控制设备。
退火是软化冷冲压工程中硬化了的钢带材质的工程。
通过金属加热及急速冷却，生产深加工用钢及高张力钢，并采用装箱（罩退）退火与连续退火法。
绝缘涂层将硅钢板加工成铁芯时，为改善其加工性能并防止相当于钢板厚度自乘的涡电流损失，采用连续涂镀设备，在钢板上下面喷射绝缘涂液。
硅钢片加工工艺流程和工序冷轧取向硅钢工艺流程→ 一次冷轧→ 中间退火→ 二次冷轧→ 脱炭退火涂隔离层→ 罩式炉高温退火→ 热平整涂绝缘层→ 纵切（或横切）→ 包装脱炭退火涂隔离层-------------典型的涂MgO隔离层，用于取向硅钢。
罩式炉高温退火--------一般也是取向硅钢，部分半工艺无取向硅钢也用罩式退火，只是温度比取向要低些。
冷轧无取向硅钢工艺流程：铁水脱硫预处理→ 转炉吹炼→真空处理→ 连铸→ 热轧→ 酸洗冷轧联合机组→纵切机组/切边重卷机组→ 宽卷包装/窄卷包装。
为了简化传统无取向电工钢的生产工艺,降低消耗,提高无取向电工钢的磁学性能,通过氧气顶吹转炉(BOF)-RH真空处理-LF精炼炉-薄板坯连铸连轧(CSP)-酸洗连轧-连续退火流程,来实现更大批量生产。
冷轧取向硅钢 涂层
冷轧取向硅钢涂层
冷轧取向硅钢涂层的主要作用是提高硅钢片的磁性能和降低铁损。
涂层一般由绝缘材料组成，如树脂、陶瓷、玻璃等，它们可以有效地减小磁畴的移动和磁畴壁的移动，从而降低铁损。
此外，涂层还可以提高硅钢片的耐腐蚀性和绝缘性，并可以防止金属表面的氧化和腐蚀。
目前，冷轧取向硅钢涂层的主要制备方法有真空镀膜、电镀、化学镀、喷涂等。
其中，真空镀膜技术是最常用的方法之一，因为它可以制备出厚度均匀、附着力强、表面光滑的涂层，而且涂层的成分和厚度可以精确控制。
总之，冷轧取向硅钢涂层对于提高硅钢片的磁性能和降低铁损具有重要作用，是制造高性能磁性材料的关键技术之一。
取向硅钢片
取向硅钢片1. 引言取向硅钢片是一种特殊的硅钢材料，具有优异的磁性能和机械强度，广泛应用于电力变压器、发电机和电动驱动系统等领域。
本文将介绍取向硅钢片的定义、特性、制造工艺以及应用领域。
2. 取向硅钢片的定义取向硅钢片是一种由冷轧非晶态硅钢卷材制成的金属材料。
其特点是在材料的基体中具有明显的取向结构，其磁性能相对普通硅钢片更优异。
3. 取向硅钢片的特性取向硅钢片具有以下特性：•优异的磁性能：取向硅钢片在磁感应强度、磁导率和剩磁等方面具有优异的性能，能够有效降低磁损耗和铁损耗。
•卓越的机械强度：取向硅钢片由于具有明显的取向结构，在机械强度方面表现出色，能够承受较大的外力和振动。
•低磁滞：取向硅钢片在交变磁场下有较低的磁滞损耗，能够提高能源的利用效率。
4. 取向硅钢片的制造工艺取向硅钢片的制造工艺主要包括以下几个步骤：4.1. 原材料准备取向硅钢片的制造首先需要准备适当的原材料，一般使用高质量的非晶态硅钢卷材作为原料。
4.2. 剪切和清洗原材料经过剪切和清洗，去除表面的氧化和污染物，保证表面的平整和清洁度。
4.3. 成形和退火剪切和清洗后的原材料进行成形，可以采用轧制或拉伸等方式，使其具有所需的形状和尺寸。
成形后，还需要进行退火处理，以提高取向硅钢片的晶粒取向度和磁性能。
4.4. 退火和冷轧成形后的取向硅钢片在退火炉中进行高温退火，使其晶粒取向更加明显。
之后，通过冷轧工艺进一步调整取向结构，并获得所需的厚度和平整度。
4.5. 表面处理冷轧后的取向硅钢片进行酸洗等表面处理，去除表面的氧化物和油脂，以提高其电气性能。
4.6. 切割和套圈最后，取向硅钢片根据需要进行切割和套圈等后续加工，以满足不同应用场景的需要。
5. 取向硅钢片的应用领域取向硅钢片由于其优异的磁性能和机械强度，被广泛应用于以下领域：•电力变压器：取向硅钢片用于电力变压器的铁芯材料，能够提高变压器的能效和稳定性。
•发电机：取向硅钢片用于电机的铁芯材料，能够提高发电机的效率，减少能源损耗。
27q100取向硅钢的执行标准
27Q100取向硅钢是一种用途广泛的重要材料，它在电力工业中具有重要的应用价值。
取向硅钢制品的性能好坏，取决于其生产工艺和执行标准的严格程度。
在本文中，我将深入探讨27Q100取向硅钢的执行标准，分析其特点和影响因素，并共享我对这一主题的个人观点和理解。
1. 27Q100取向硅钢的基本介绍27Q100取向硅钢是一种低损耗、高磁导率的电工用冷轧取向硅钢，具有良好的磁性和导磁性能。
其主要用途包括制造电力变压器、电机、发电机等电气设备，对电力工业的发展起着至关重要的作用。
2. 27Q100取向硅钢的执行标准及其特点27Q100取向硅钢的执行标准主要包括国家标准、行业标准和企业标准等。
执行标准的严格程度直接影响着取向硅钢制品的质量和性能。
在执行标准中，对取向硅钢的化学成分、组织结构、磁性能等方面都有详细的规定，确保产品达到一定的标准要求。
3. 影响27Q100取向硅钢执行标准的因素执行标准的制定受到多方面因素的影响，包括国家政策、行业需求、技术水平等。
为了适应市场的需求和产业的发展，不断修订和完善执行标准，以确保取向硅钢制品的质量和性能能够满足不断变化的需求。
4. 27Q100取向硅钢的质量控制和应用前景在取向硅钢生产过程中，严格控制各项工艺参数和执行标准，可以有效提高产品的质量和性能，满足市场需求。
随着电力工业的不断发展，27Q100取向硅钢的应用前景将会更加广阔，市场需求也将会持续增长。
总结回顾27Q100取向硅钢的执行标准直接影响着产品的质量和性能，执行标准的严格程度对产品的市场竞争力和应用前景有着至关重要的影响。
随着电力工业的不断发展，取向硅钢制品的需求将会持续增长，执行标准的不断完善和提高，对于确保产品质量和市场竞争力具有重要意义。
个人观点和理解我认为，27Q100取向硅钢的执行标准应该不断完善和提高，适应市场的需求和产业的发展。
只有产品质量和性能达到一定的标准要求，才能在激烈的市场竞争中占据一席之地，促进电力工业的持续发展。
27qg100的取向硅钢的执行标准
27qg100的取向硅钢的执行标准
摘要：
一、取向硅钢的概念与特点
二、27qg100 取向硅钢的执行标准
三、取向硅钢在工业领域的应用
四、我国取向硅钢的发展现状与趋势
正文：
一、取向硅钢的概念与特点
取向硅钢，又称冷轧硅钢，是指含硅量较高、且在冷轧过程中具有良好磁性能的硅钢。
它具有高磁感、低铁损、高磁导率等优点，广泛应用于变压器、电机等电磁设备中。
取向硅钢的主要特点是磁性能稳定，能够在磁场作用下不易变形，同时电阻率高，能够有效降低电磁设备的能耗。
二、27qg100 取向硅钢的执行标准
27qg100 取向硅钢是我国参照国际标准制定的一种取向硅钢标准，其中“27”表示钢的厚度小于等于0.27mm，“qg”表示取向硅钢，“100”表示硅钢的牌号。
这种钢材的硅含量在3%~4.5% 之间，具有较好的磁性能和机械性能，适用于制作中小型变压器、电机等电磁设备。
三、取向硅钢在工业领域的应用
取向硅钢在工业领域具有广泛的应用，主要用于制作变压器、电机、发电机等电磁设备。
由于取向硅钢具有高磁感、低铁损、高磁导率等优点，能够提高电磁设备的效率，降低能耗，因此受到工业领域的青睐。
四、我国取向硅钢的发展现状与趋势
我国取向硅钢的发展始于上世纪70 年代，经过几十年的发展，我国取向硅钢的生产技术已经取得了一定的进步。
然而，与国外先进水平相比，我国取向硅钢的生产工艺和产品质量仍有一定的差距。
一种冷轧取向硅钢ebsd用样品电解抛光制样方法
一种冷轧取向硅钢ebsd用样品电解抛光制样方法
冷轧取向硅钢是一种具有特定晶粒取向的材料，因此在进行电解抛光制样时需要采用特定的方法。
以下是一种冷轧取向硅钢的电解抛光制样方法：
1. 样品准备：从冷轧取向硅钢中裁剪出所需的样品。
样品的尺寸应根据实验要求确定，并确保样品表面平整、无明显划痕和损伤。
2. 清洗样品：将样品浸泡在去离子水或乙醇中，使用超声波清洗器进行清洗，以去除样品表面的污垢和杂质。
3. 防止氧化：为了防止样品表面在抛光过程中发生氧化，可以将样品浸泡在稀硝酸等酸性溶液中进行表面腐蚀处理。
处理时间和酸液浓度应根据样品情况而定。
4. 电解抛光：将经过表面腐蚀处理的样品放置在电解抛光仪器中。
选择合适的电解液和工作电压，例如使用氯化铁溶液和5-20V的直流电压。
控制抛光时间和电流密度，以达到所需的抛光效果。
5. 清洗样品：将抛光后的样品取出，用去离子水清洗，以除去残留的电解液和杂质。
可以使用超声波清洗器进行更彻底的清洗。
6. 评估样品：使用电子背散射衍射（EBSD）等方法对样品进行表面晶体学分析和取向分析，以评估冷轧取向硅钢的晶粒取向特性。
请注意，上述方法仅为一种示例，具体的电解抛光制样方法可能因实验目的和设备条件而有所不同。
在操作过程中，请遵循安全规定，并确保了解所使用化学品的性质和操作要求。
最新 冷轧取向硅钢边裂分析与控制-精品
冷轧取向硅钢边裂分析与控制【摘要】冷轧取向硅钢边裂是硅钢产品的严重缺陷，为了消除或减少边列缺陷，我们对冷轧取向硅钢边裂产生机理进行了理论的分析，并对剪切机组的剪切参数及冷轧工艺参数进行控制实验，通过实际操作得出的结论并运用理论、判断摸索出消减边裂形成与扩展的控制措施，从而提高了成材率、降低了生产成本。
【关键词】取向硅钢；边裂；控制0 引言取向硅钢由于原料硅含量高，晶粒粗大，轧制前经常化处理，造成其脆性、硬度显著升高，裂边敏感性增大。
带钢在AP机组圆盘剪剪边时边部易产生微裂纹。
带钢边裂严重的甚至造成断带事故，产生粘辊、削辊等轧辊损伤，生产中为防止边裂在后部连退机组引发断带事故，需拼焊机组剪边处理，导致成材率降低和生产成本增加。
因此如何消减带钢边裂，已成为硅钢厂CGO钢生产的一大技术难题。
我们在工作中运用理论与实践分析冷轧CGO钢边裂产生机理，通过AP机组带钢边部质量控制和冷轧工艺参数优化方式，消减边裂形成与扩展，从而提高成材率和降低生产成本取得了明显的效果。
1 取向硅钢轧制裂边原因分析1.1 原料成分、组织对裂边的影响硅钢由于高硅（3.3%Si）、晶粒粗大以及冷脆元素磷的添加，使钢的屈服和变形抗力升高，导致钢的硬、脆性增大，塑、韧性降低。
经常化处理“急冷效应”后硬脆性显著升高，原子间结合力降低，裂边敏感性增大。
1.2 带钢剪边对裂边的影响1.2.1 带钢正常剪切断口一般由1/3切断层和2/3撕断层组成，由于CGO 钢屈服强度高、脆性大，剪刃侧间隙调整过小，搭接量过大会导致剪刃磨损严重，设备超载，切断层所占比例增大，部分撕断层有局部凸起，形成二次切断层，甚至在撕断层出现纵向裂纹；剪刃侧间隙调整过大、搭接量过大使带钢边部外侧起主要剪切作用的上刀片剪切分力增大，带钢角部弯曲变形增大，造成剪切边部还未达到屈服极限发生塑性变形得到切断层就在剪刀刃口处产生应力集中，最终导致切断层内存在光边微裂纹。
1.2.2 带钢边部在剪切过程中产生的切断层部分由于发生塑性变形而产生了加工硬化，造成变形抗力增加和塑性能力恶化，使切断层和撕断层存在塑性差、硬度差，从而导致在轧制变形过程中引发硬化层脆裂的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷轧取向硅钢工艺
冷轧取向硅钢是一种应用非常广泛的电工材料。
它的主要成分是硅，能够有效地降低铁芯的磁损耗和铁芯温升，从而提高电机的效率。
为了获得更好的性能，冷轧取向硅钢需要经过多道精密加工。
首先，原材料需要经过热轧、酸洗和退火等工序，然后开始进行冷轧。
这个过程分为几个步骤，包括碾压、拉伸、冷却和切割等，每个步骤
都有其特定的参数和工艺要求。
在碾压阶段，硅钢经过一系列的轧制和压缩，减小了其晶粒的大小，同时提高了其取向性。
拉伸阶段是整个过程中最为关键的一个步骤，通过调节拉伸速度和张力，即可控制硅钢的取向性和磁性能。
冷却阶段则是为了确保硅钢的物理性能稳定，必须在特定的温度
范围内进行快速冷却，以控制晶粒尺寸和硅钢的微观结构。
最后，硅
钢需要根据规格和尺寸进行切割，以便进行下一步的加工和成品制造。
冷轧取向硅钢工艺的高精度、高质量和高效率，使其成为电机、
变压器、发电机等电力设备制造中不可替代的重要材料之一。
它不仅
在能源和工业部门得到广泛应用，在新能源汽车、计算机、通信设备和家电等领域也发挥着重要作用。
总的来说，冷轧取向硅钢是一个复杂的工艺，需要高度的技术和经验。
随着技术的不断进步和革新，它的性能和应用范围也会不断地得到扩展和提升。
