8.相等;相同;450。
9.全剖视图;半剖视图;局部剖视图。
10.剖切线的延长线上。
11.一组图形;完整的尺寸;技术要求;标题栏。
12.过赢配合;间隙配合;过渡配合。
13.公差带大小;公差带位置。
14.不剖。
15.比例。
16.细实线;点划线。
17.箭头;斜线。
18.中心投影法;平行投影法。
19.移出断面图;重合断面图。
(2)零件上有三个沉孔,其大圆直径,小圆直径,三个沉孔的定位尺寸是。
(3)零件上有个螺孔,其螺孔代号为,定位尺寸是。
(4)主视图上虚线画出的圆是否通孔(在填空中答:是或不是)。其直径是,深度是。
(5)用指引线标出此零件长、宽、高三个方向的尺寸基准,并指出是哪个方向的基准。
(6)2-M10-7H的含义:个螺纹、大径为、旋向为、径和径的公差带代号都为,旋合长度的(内、外)螺纹。
1.根据给出的视图,补画第三视图(或视图所缺的图线)。
(1)
(2)
2.根据已知视图补画第三视图或视图中所缺的图线。
(1)
(2)
4.补画视图中的缺线。
5.根据给出的视图,补画第三视图或视图中所缺的图线。
(1)
(2)
(3)
6.补画视图中的缺线。
7.补全螺栓连接图中所缺的图线。
8.在指定位置画出剖面图(键槽深为3mm)。
17.尺寸线终端可以有和两种形式。
18..投影法分为和。
19.断面图分为和。
20.无论内、外螺纹,螺纹终止线均用绘制。
21..齿轮轮齿部分齿顶圆和齿顶线用绘制;分度圆和分度线用绘制;在不剖视图中,齿根圆和齿根线用绘制,也可省略不画;在剖视图中齿根线用绘制。
22.表面粗糙度越低,表面越,但加工成本也越。

4套 画法几何及机械制图 试卷+答案

4套 画法几何及机械制图 试卷+答案

本科班《画法几何》期末考试试卷(A)考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)_______ _______ _______ ________二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)二、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环五、完成截头四棱锥H、V投影,并求截断面的实形。

(16)六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

(4)七、根据被截形体的V、W投影,完成其 H投影。

(16)八、完成圆柱表面交线的V、W投影。

(23)本科班《画法几何》期末考试试卷(A)答案考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)交叉垂直 __交叉___ _相交_ 交叉垂直(评分标准:每题 2分,共 8分)二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)(评分标准:平行 3分,b 2 分,相交 2分,共7 分)三、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)(评分标准:求得a 得 5分,a‛ 得 3分,图形连线2 分,共 10分) 四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环(评分标准:每题 4分,共 16分)五、完成截头四棱锥H投影,并求截断面的实形。

(16)(评分标准:H 投影 10 分,截断面实形 6 分) 六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

画法几何及机械制图(含CAD) 2020 成人教育试题含答案

画法几何及机械制图(含CAD) 2020 成人教育试题含答案

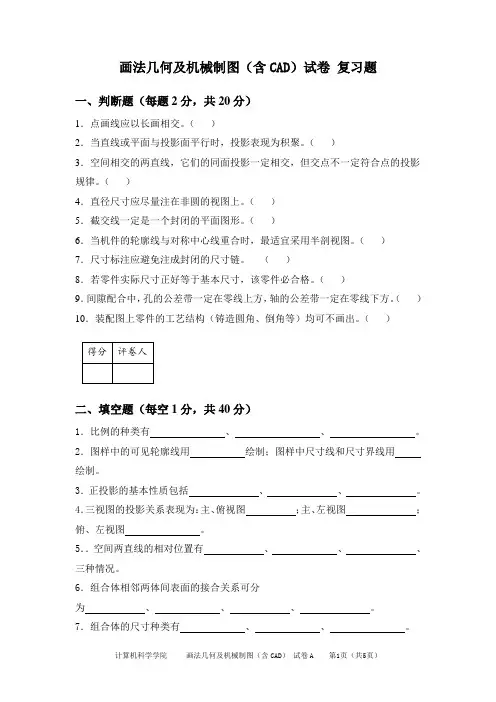

画法几何及机械制图(含CAD)试卷复习题一、判断题(每题2分,共20分)1.点画线应以长画相交。

()2.当直线或平面与投影面平行时,投影表现为积聚。

()3.空间相交的两直线,它们的同面投影一定相交,但交点不一定符合点的投影规律。

()4.直径尺寸应尽量注在非圆的视图上。

()5.截交线一定是一个封闭的平面图形。

()6.当机件的轮廓线与对称中心线重合时,最适宜采用半剖视图。

()7.尺寸标注应避免注成封闭的尺寸链。

()8.若零件实际尺寸正好等于基本尺寸,该零件必合格。

()9.间隙配合中,孔的公差带一定在零线上方,轴的公差带一定在零线下方。

()10.装配图上零件的工艺结构(铸造圆角、倒角等)均可不画出。

()二、填空题(每空1分,共40分)1.比例的种类有、、。

2.图样中的可见轮廓线用绘制;图样中尺寸线和尺寸界线用绘制。

3.正投影的基本性质包括、、。

4.三视图的投影关系表现为:主、俯视图;主、左视图;俯、左视图。

5..空间两直线的相对位置有、、、三种情况。

6.组合体相邻两体间表面的接合关系可分为、、、。

7.组合体的尺寸种类有、、。

8..同一机件各剖视图中的剖面线,应画成间隔、方向而且与水平成的平行线。

9.剖视图分为、、。

10.移出断面一般配置在。

11.一张完整的零件图应包括:、、、。

12.国家标准将配合分为、、。

13.公差带由和这两个要素组成。

14.在装配图上作剖视时,当剖切平面通过标准件和实心的对称平面或轴线时,这些零件均按绘制。

15.图中图形与其实物相应要素的线性尺寸之比称为。

16.图样中的剖面线用绘制。

三、求投影(每题10分,共30分)1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

XY W2.作平面四边形ABCD的投影。

3.在平面ABC内作一条水平线,使其到H面的距离为10mm。

得分评卷人四.补画视图中的缺线。

(共10分)得分评卷人画法几何及机械制图(含CAD)答案一、1.√ 2.Ⅹ 3.Ⅹ4. √ 5. √6.Ⅹ7. √8.Ⅹ9. Ⅹ 10.√二、1.原值比例;放大比例;缩小比例。

画法几何及机械制图试题及标准答案

画法几何及机械制图试题及标准答案

组合体的视图1单选(1分)已知立体的主、俯视图,正确的左视图是:A2单选(1分)已知主观图和俯视图,正确的左视图是:C3单选(1分)已知物体的主、俯视图,错误的左视图是:B4单选(1分)已知主、俯两视图,其正确的左视图是:D5单选(1分)已知四组图形的主、俯视图,其错误的一组视图是:A6单选(1分)已知主、俯两视图,其正确的左视图是:D6填空(1分)由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体,然后分析它们之间的相对位置、组成方式以及表面之间过渡关系,这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有:两形体表面____与____;____与____。

共面不共面相切相交9填空(1分) 读图要点:把几个视图联系起来读;要从反映形状特征较多的视图看起;分析形体间相邻表面的____;要注意物体表面的____和____。

相对位置方向性可见性10填空(1分)读图方法:投影分析、空间想像物体形状,要弄清视图中“____”和“____”的含义;要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时,要注意三个视图之间存在的对应尺寸关系是: ____;____;____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图,选出改画后正确的全剖主视图:C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中,正确的表达是:D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线B.波浪线C.粗实线 D.细点画线7单选(1分)在局部剖视图中,视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线 D.波浪线8单选(1分)对于零件上的肋板、轮辐、薄壁等,如( )剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案

中南大学现代远程教育课程考试(专科)复习题及参考答案画法几何及机械制图一、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

2.作平面四边形ABCD的投影。

3.完成下列形体的投影。

(1)(2)4.作水平线AB的三面投影。

已知点A距H面为15,距V面为5,距W面为10,AB与V面夹角为30°,实长为30,点B在点A的左前方。

ZoX YWYH5.已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

6.在平面ABC内作一条水平线,使其到H面的距离为10mm。

7.作平面△ABC和平面△EFG的交线,并判别可见性。

8.在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm。

9.作直线和平面的交点,并判别可见性。

二、补试图1.根据给出的视图,补画第三视图(或视图所缺的图线)。

(1)(2)2.根据已知视图补画第三视图或视图中所缺的图线。

(1)(2)3.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)4.补画视图中的缺线5.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)3)6.补画视图中的缺线。

7.补全螺栓连接图中所缺的图线。

8.在指定位置画出剖面图(键槽深为3mm)。

三、改画视图1.在指定位置将主视图画成全剖视图。

2.在指定位置将主视图画成剖视图。

3.在指定位置将主视图画成全剖视图。

4.在指定位置将主视图画成全剖视图,左视图画成半剖视图。

5.在指定位置将主视图画成剖视图。

四、改错题1.指出下列螺纹画法中的错误,并将正确的画在指定位置。

2.改正双头螺柱连接中的错误画法。

3.指出螺柱连接画法中的错误,并将正确的画在指定位置。

参考答案一、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

XY W2.作平面四边形ABCD的投影。

4套 画法几何及机械制图 试卷+答案

4套 画法几何及机械制图 试卷+答案

本科班《画法几何》期末考试试卷(A)考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)_______ _______ _______ ________二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)二、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环五、完成截头四棱锥H、V投影,并求截断面的实形。

(16)六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

(4)七、根据被截形体的V、W投影,完成其 H投影。

(16)八、完成圆柱表面交线的V、W投影。

(23)本科班《画法几何》期末考试试卷(A)答案考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)交叉垂直 __交叉___ _相交_ 交叉垂直(评分标准:每题 2分,共 8分)二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)(评分标准:平行 3分,b 2 分,相交 2分,共7 分)三、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)(评分标准:求得a 得 5分,a‛ 得 3分,图形连线2 分,共 10分) 四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环(评分标准:每题 4分,共 16分)五、完成截头四棱锥H投影,并求截断面的实形。

(16)(评分标准:H 投影 10 分,截断面实形 6 分) 六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

画法几何及机械制图习题集参考答案完整

画法几何及机械制图习题集参考答案完整

画法几何及机械制图习题集参考答案完整一、绘制直线1. 给定一条线段AB,要求在该线段的中点画一条与该线段垂直的直线。

解析:首先,找到线段AB的中点C,然后以C点为圆心,线段AB长度的一半为半径,画一个圆。

圆与线段AB的交点D和E分别连接,DE即为所求的与线段AB垂直的直线。

2. 给定线段AB和一点P,在点P处作一条与线段AB平行的直线。

解析:首先,在点P处作一条与线段AB相交且垂直于线段AB的直线。

然后,从线段AB上任取一点Q,再画一条过点Q且平行于上一条直线的直线。

两条直线的交点即为所求的与线段AB平行的直线。

二、绘制圆1. 给定两点A和B,要求画一条以线段AB为直径的圆。

解析:首先,找到线段AB的中点C,然后以C点为圆心,线段AC或BC的长度为半径,画一个圆。

2. 给定一点O和一条线段AB,要求在点O处画一条过点O的直径为线段AB的圆。

解析:首先,以点O为圆心,线段OA或OB的长度为半径,画一个圆,交线段OA或OB于C点和D点。

然后,连接C点和D点,CD即为所求的直径。

三、绘制平行线与垂直线1. 给定一条直线L和一点P,在点P处作一条与直线L平行的直线。

解析:首先,以点P为圆心,取一个任意半径,画一个圆。

然后,以圆上一点Q为心,半径为PQ的长度,画一个新的圆。

新圆与直线L 的交点即为所求的与直线L平行的直线。

2. 给定一条直线L和一点P,在点P处作一条与直线L垂直的直线。

解析:首先,以点P为圆心,取一个任意半径,画一个圆。

然后,以圆上一点Q为心,半径为PQ的长度,画一个新的圆。

新圆与直线L 的交点即为所求的与直线L垂直的直线。

四、绘制角1. 给定两条直线L1和L2,在它们的交点处作一个角。

解析:首先,画出直线L1和L2,并找出它们的交点O。

然后,以点O为圆心,画一个任意大小的圆。

圆与直线L1和L2的交点分别为点A和点B,连接AO和BO,即为所求的角。

2. 给定一条直线L和两点A、B,要求画出以直线L为边,以线段AB为底的角。

画法几何及机械制图试卷及答案((完整版))

画法几何及机械制图试卷及答案((完整版))
1.
2.
五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线
八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
九、读零件图,并回答问题。
1.该零件采用了哪些视图、剖视图和剖面图?
4.M68╳2表示,公称直径为68mm的普通细牙螺纹,M为螺纹代号,2为螺距。
5.左视图外形略
6.前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm.;
后者表示,是由不去除材料的方法获得的零件表面。
XXXXXXXX大学试卷(3)
机械工程系机械制造工艺与设备专业画法几何及机械制图课程
班级姓名学号得分
2.指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹(内、外),
4.Φ36H8表示:Φ36是基本尺寸,H8是公差带代号,其中,H是基本偏差代号,8是公差等级。
二、已知平面的两面投影,完成其第三面投影。(10分)
二、作平面四边形ABCD的投影。(10分)
三、完成下列各形体的投影。(12分,每题6分)
1.2.
四、根据给出的视图,补画第三视图(或视图所缺的图线)。(12分,每题6分)
1.
2.
五、在指定位置将主视图画成全剖视图。(10分)
六、在指定位置将主视图画成剖视图。(10分)
七、补全螺栓连接图中所缺的图线。(10分)
八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。(8分)

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案

中南大学现代远程教育课程考试(专科)复习题及参考答案机械制图一、填空题1.比例的种类有、、。

2.图样中的可见轮廓线用绘制;图样中尺寸线和尺寸界线用绘制。

3.正投影的基本性质包括、、。

4.三视图的投影关系表现为:主、俯视图;主、左视图;俯、左视图。

5..空间两直线的相对位置有、、、三种情况。

6.组合体相邻两体间表面的接合关系可分为、、、。

7.组合体的尺寸种类有、、。

8..同原值比例;放大比例;缩小比例。

粗实线;细实线。

真实性;积聚性;类似性。

长对正;高平齐;宽相等。

平行;相交;交叉。

不平齐;平齐;相切;相交。

定形尺寸;定位尺寸;总体尺寸。

相等;相同;450。

全剖视图;半剖视图;局部剖视图。

剖切线的延长线上。

一组图形;完整的尺寸;技术要求;标题栏。

过赢配合;间隙配合;过渡配合。

公差带大小;公差带位置。

不剖。

比例。

细实线;点划线。

箭头;斜线。

中心投影法;平行投影法。

移出断面图;重合断面图。

粗实线。

粗实线;点划线;细实线;粗实线。

光滑;高。

标准公差等级;基本偏差。

基孔制;基轴制。

一组视图;必要的尺寸;技术要求;标题栏、序号和明细表。

一机件各剖视图中的剖面线,应画成间隔、方向而且与水平成的平行线。

9.剖视图分为、、。

10.移出断面一般配置在。

11.一张完整的零件图应包括:、、、。

12.国家标准将配合分为、、。

13.公差带由和这两个要素组成。

14.在装配图上作剖视时,当剖切平面通过标准件和实心的对称平面或轴线时,这些零件均按绘制。

15.图中图形与其实物相应要素的线性尺寸之比称为。

16.图样中的剖面线用绘制;图样中转体的轴线或形体的对称线用绘制。

17.尺寸线终端可以有和两种形式。

18..投影法分为和。

19.断面图分为和。

20.无论内、外螺纹,螺纹终止线均用绘制。

21..齿轮轮齿部分齿顶圆和齿顶线用绘制;分度圆和分度线用绘制;在不剖视图中,齿根圆和齿根线用绘制,也可省略不画;在剖视图中齿根线用绘制。

22.表面粗糙度越低,表面越,但加工成本也越。

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案-CAL-FENGHAI.-(YICAI)-Company One1中南大学现代远程教育课程考试(专科)复习题及参考答案画法几何及机械制图一、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

2.作平面四边形ABCD的投影。

3.完成下列形体的投影。

(1)(2)4.作水平线AB的三面投影。

已知点A距H面为15,距V面为5,距W面为10,AB与V面夹角为30°,实长为30,点B在点A的左前方。

ZoX Y WY H5.已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

6.在平面ABC内作一条水平线,使其到H面的距离为10mm。

7.作平面△ABC和平面△EFG的交线,并判别可见性。

8.在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm。

9.作直线和平面的交点,并判别可见性。

二、补试图1.根据给出的视图,补画第三视图(或视图所缺的图线)。

(1)(2)2.根据已知视图补画第三视图或视图中所缺的图线。

(1)(2)3.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)4.补画视图中的缺线5.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)(3)6.补画视图中的缺线。

7.补全螺栓连接图中所缺的图线。

8.在指定位置画出剖面图(键槽深为3mm)。

三、改画视图1.在指定位置将主视图画成全剖视图。

2.在指定位置将主视图画成剖视图。

3.在指定位置将主视图画成全剖视图。

4.在指定位置将主视图画成全剖视图,左视图画成半剖视图。

5.在指定位置将主视图画成剖视图。

四、改错题1.指出下列螺纹画法中的错误,并将正确的画在指定位置。

2.改正双头螺柱连接中的错误画法。

参考答案一、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

(完整版)画法几何及机械制图试题及答案

(完整版)画法几何及机械制图试题及答案

组合体的视图1单选(1分)已知立体的主、俯视图,正确的左视图是:A2单选(1分)已知主观图和俯视图,正确的左视图是:C3单选(1分)已知物体的主、俯视图,错误的左视图是:B4单选(1分)已知主、俯两视图,其正确的左视图是:D5单选(1分)已知四组图形的主、俯视图,其错误的一组视图是:A6单选(1分)已知主、俯两视图,其正确的左视图是:D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。

组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体,然后分析它们之间的相对位置、组成方式以及表面之间过渡关系,这样的分析方法称为组合体的____。

形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有:两形体表面____与____;____与____。

共面不共面相切相交9填空(1分) 读图要点:把几个视图联系起来读;要从反映形状特征较多的视图看起;分析形体间相邻表面的____;要注意物体表面的____和____。

相对位置方向性可见性10填空(1分) 读图方法:投影分析、空间想像物体形状,要弄清视图中“____”和“____”的含义;要判断出相邻表面间的“____”。

图线线框相对位置11填空(1分) 画组合体三视图时,要注意三个视图之间存在的对应尺寸关系是:____;____;____ 。

长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。

形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图,选出改画后正确的全剖主视图:C3单选(1分)在下图中选出正确的一组剖视图。

B4单选(1分)下列斜剖视图中,正确的表达是:D5单选(1分)在下图中选出正确的剖视图。

A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中,视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等,如()剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案

中南大学现代远程教育课程考试(专科)复习题及参考答案画法几何及机械制图一、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

2.作平面四边形ABCD的投影。

(1)(2)4.作水平线AB的三面投影。

已知点A距H面为15,距V面为5,距W面为10,AB 与V面夹角为30°,实长为30,点B在点A的左前方。

ZoX Y WY H5.已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

6.在平面ABC内作一条水平线,使其到H面的距离为10mm。

7.作平面△ABC和平面△EFG的交线,并判别可见性。

8.在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm。

9.作直线和平面的交点,并判别可见性。

二、补试图1.根据给出的视图,补画第三视图(或视图所缺的图线)。

(1)(2)2.根据已知视图补画第三视图或视图中所缺的图线。

(2)3.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)5.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)(6视图中的缺线。

7.补全螺栓连接图中所缺的图线。

8.在指定位置画出剖面图(键槽深为3mm)。

三、改画视图1.在指定位置将主视图画成全剖视图。

2.在指定位置将主视图画成剖视图。

3.在指定位置将主视图画成全剖视图。

4.在指定位置将主视图画成全剖视图,左视图画成半剖视图。

5.在指定位置将主视图画成剖视图。

四、改错题1.指出下列螺纹画法中的错误,并将正确的画在指定位置。

2.改正双头螺柱连接中的错误画法。

五、读装配图1.读零件图,并回答问题。

(1)该零件采用了哪些视图、剖视图和剖面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

,H 是2.读零件图并回答下列问题。

(1)该零件采用了哪些视图、剖视图和剖面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

(3)说明Φ40H7的意义。

画法几何及机械制图复习题及答案

画法几何及机械制图复习题及答案

画法⼏何及机械制图复习题及答案中南⼤学现代远程教育课程考试(专科)复习题及参考答案机械制图⼀、填空题1.⽐例的种类有原值⽐例、放⼤⽐例、缩⼩⽐例。

2.图样中的可见轮廓线⽤粗实线绘制;图样中尺⼨线和尺⼨界线⽤细实线绘制。

3.正投影的基本性质包括真实性、积聚性、类似性。

4.三视图的投影关系表现为:主、俯视图长对正;主、左视图⾼平齐;俯、左视图宽相等。

5..空间两直线的相对位置有平⾏、交叉、相交、三种情况。

6.组合体相邻两体间表⾯的接合关系可分为共⾯、相切、相交。

7.组合体的尺⼨种类有定性尺⼨、定位尺⼨、总体尺⼨。

8..同⼀机件各剖视图中的剖⾯线,应画成间隔相等、⽅向相同⽽且与⽔平成 45 o的平⾏线。

9.剖视图分为全剖视图、半剖视图、局部剖视图。

10.移出断⾯⼀般配置在剖切线的延长线上。

15.图中图形与其实物相应要素的线性尺⼨之⽐称为⽐例。

16.图样中的剖⾯线⽤细实线绘制;图样中转体的轴线或形体的对称线⽤点划线绘制。

17.尺⼨线终端可以有箭头和斜线两种形式。

18..投影法分为中⼼投影法和平⾏投影法。

19.断⾯图分为移出断⾯图和重合断⾯图。

20.⽆论内、外螺纹,螺纹终⽌线均⽤粗实线绘制。

25.⼀张完整的装配图包括:⼀组视图、必要的尺⼨、技术要求、标题栏、序号和明细栏四部分内容。

⼆、判断题(正确画√,错误画X)1.点画线应以长画相交。

2.当直线或平⾯与投影⾯平⾏时,投影表现为积聚。

3.空间相交的两直线,它们的同⾯投影⼀定相交,但交点不⼀定符合点的投影规律。

4.直径尺⼨应尽量注在⾮圆的视图上。

5.截交线⼀定是⼀个封闭的平⾯图形。

6.当机件的轮廓线与对称中⼼线重合时,最适宜采⽤半剖视图。

7.尺⼨标注应避免注成封闭的尺⼨链。

8.若零件实际尺⼨正好等于基本尺⼨,该零件必合格。

9.间隙配合中,孔的公差带⼀定在零线上⽅,轴的公差带⼀定在零线下⽅。

10.装配图上零件的⼯艺结构(铸造圆⾓、倒⾓等)均可不画出。

11.尺⼨线不可被任何图线或延长线所替代,必须单独画出。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

画法几何及机械制图考试试卷(附答案)一、填空题1.比例的种类有、、。

2.图样中的可见轮廓线用绘制;图样中尺寸线和尺寸界线用绘制。

3.正投影的基本性质包括、、。

4.三视图的投影关系表现为:主、俯视图;主、左视图;俯、左视图。

5..空间两直线的相对位置有、、、三种情况。

6.组合体相邻两体间表面的接合关系可分为、、、。

7.组合体的尺寸种类有、、。

8..同原值比例;放大比例;缩小比例。

粗实线;细实线。

真实性;积聚性;类似性。

长对正;高平齐;宽相等。

平行;相交;交叉。

不平齐;平齐;相切;相交。

定形尺寸;定位尺寸;总体尺寸。

相等;相同;450。

全剖视图;半剖视图;局部剖视图。

剖切线的延长线上。

一组图形;完整的尺寸;技术要求;标题栏。

过赢配合;间隙配合;过渡配合。

公差带大小;公差带位置。

不剖。

比例。

细实线;点划线。

箭头;斜线。

中心投影法;平行投影法。

移出断面图;重合断面图。

粗实线。

粗实线;点划线;细实线;粗实线。

光滑;高。

标准公差等级;基本偏差。

基孔制;基轴制。

一组视图;必要的尺寸;技术要求;标题栏、序号和明细表。

一机件各剖视图中的剖面线,应画成间隔、方向而且与水平成的平行线。

9.剖视图分为、、。

10.移出断面一般配置在。

11.一张完整的零件图应包括:、、、。

12.国家标准将配合分为、、。

13.公差带由和这两个要素组成。

14.在装配图上作剖视时,当剖切平面通过标准件和实心的对称平面或轴线时,这些零件均按绘制。

15.图中图形与其实物相应要素的线性尺寸之比称为。

16.图样中的剖面线用绘制;图样中转体的轴线或形体的对称线用绘制。

17.尺寸线终端可以有和两种形式。

18..投影法分为和。

19.断面图分为和。

20.无论内、外螺纹,螺纹终止线均用绘制。

21..齿轮轮齿部分齿顶圆和齿顶线用绘制;分度圆和分度线用绘制;在不剖视图中,齿根圆和齿根线用绘制,也可省略不画;在剖视图中齿根线用绘制。

22.表面粗糙度越低,表面越,但加工成本也越。

23.公差带大小由确定,公差带位置由确定。

24.国家标准规定有和两种配合制度。

25.一张完整的装配图包括:、、、四部分内容。

二、判断题(正确画√,错误画X)1.点画线应以长画相交。

2.当直线或平面与投影面平行时,投影表现为积聚。

3.空间相交的两直线,它们的同面投影一定相交,但交点不一定符合点的投影规律。

4.直径尺寸应尽量注在非圆的视图上。

5.截交线一定是一个封闭的平面图形。

6.当机件的轮廓线与对称中心线重合时,最适宜采用半剖视图。

7.尺寸标注应避免注成封闭的尺寸链。

8.若零件实际尺寸正好等于基本尺寸,该零件必合格。

9.间隙配合中,孔的公差带一定在零线上方,轴的公差带一定在零线下方。

10.装配图上零件的工艺结构(铸造圆角、倒角等)均可不画出。

11.尺寸线不可被任何图线或延长线所替代,必须单独画出。

12.当直线或平面与投影面垂直时,投影表现为显实。

13.空间相互平行的两直线,它们的各组同面投影一定平行。

14.相贯线一般为封闭的空间曲线。

15.立体两表面相切时,接合处画分界线。

16.螺纹的公称直径为顶径。

17.完全互换的零部件装配精度必高于不完全互换。

18.公差带的大小反映了零件加工的难易程度。

19.若零件精确程度相同,则它们的上、下偏差也相同。

20.装配图上不标注表面粗糙度21.对于线性尺寸的尺寸数字,一般应填写在尺寸线的下方。

1.√2.Ⅹ3.Ⅹ4. √5. √6.Ⅹ7. √ 8.Ⅹ 9. Ⅹ 10.√ 11. √ 12.Ⅹ13. √ 14. √ 15.Ⅹ16.Ⅹ17.Ⅹ18. √19.Ⅹ20. √ 21. Ⅹ22. √ 23.√ 24.Ⅹ25.Ⅹ26.√ 27.Ⅹ28.√ 29.Ⅹ 30.Ⅹ22.角度的数字一律要水平书写。

23.当直线或平面与投影面倾斜时,投影表现为类似。

24.一直线通过平面上的一点,且平行于该平面上的一直线,则此直线不一定就在该平面上。

25.在剖视图中,内外螺纹旋合的部分应按内螺纹的画法绘制。

26.尺寸标注应避免注成封闭的尺寸链。

27.极限尺寸减去实际尺寸所得的代数差即为该尺寸的实际偏差。

28.间隙配合中,孔的公差带一定在轴的公差带之上ⅩⅩ。

29.基本偏差均为下偏差。

30.装配图上应标出零件的全部尺寸。

三、求投影1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。

2.作平面四边形ABCD的投影。

3.完成下列形体的投影。

(1)(2)4.作水平线AB的三面投影。

已知点A距H面为15,距V面为5,距W面为10,AB与V面夹角为30°,实长为30,点B在点A的左前方。

ZoX Y WY H5.已知直线为AC为正平线,试补全平行四边形ABCD的水平投影。

6.在平面ABC内作一条水平线,使其到H面的距离为10mm。

7.作平面△ABC和平面△EFG的交线,并判别可见性。

8.在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm。

9.作直线和平面的交点,并判别可见性。

四、补试图1.根据给出的视图,补画第三视图(或视图所缺的图线)。

(1)2.根据已知视图补画第三视图或视图中所缺的图线。

(2)3.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)4.补画视图中的缺线5.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)(3)6.补画视图中的缺线。

7.补全螺栓连接图中所缺的图线。

8.在指定位置画出剖面图(键槽深为3mm)。

五、改画视图1.在指定位置将主视图画成全剖视图。

2.在指定位置将主视图画成剖视图。

3.在指定位置将主视图画成全剖视图。

4.在指定位置将主视图画成全剖视图,左视图画成半剖视图。

5.在指定位置将主视图画成剖视图。

六、改错题1.指出下列螺纹画法中的错误,并将正确的画在指定位置。

2.改正双头螺柱连接中的错误画法。

3.指出螺柱连接画法中的错误,并将正确的画在指定位置。

七、读装配图1.读零件图,并回答问题。

(1)该零件采用了哪些视图、剖视图和剖面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

(3)图中G1/2"表示: 螺纹,1/2"表示 ,是 螺纹(内、外),(4)36H8表示:Φ36是 ,H8是 ,其中,H 是 ,8是 。

(5)说明符号 的含义。

(6)试画出主视图的外形。

2.读零件图并回答下列问题。

(1)该零件采用了哪些视图、剖视图和剖面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

(3)说明Φ40H7的意义。

(4)说明M8—7H 的含义。

(5)标出各剖视图的剖切平面位置。

(6)说明符号 的含义。

6.3⊥ Φ0.05 c3.读零件图,并回答问题。

(1)主视图采用剖,左视图采用剖,分别表示其。

(2)零件上有三个沉孔,其大圆直径,小圆直径,三个沉孔的定位尺寸是。

(3)零件上有个螺孔,其螺孔代号为,定位尺寸是。

(4)主视图上虚线画出的圆是否通孔(在填空中答:是或不是)。

其直径是,深度是。

(5)用指引线标出此零件长、宽、高三个方向的尺寸基准,并指出是哪个方向的基准。

(6)2-M10-7H的含义:个螺纹、大径为、旋向为、径和径的公差带代号都为,旋合长度的(内、外)螺纹。

(7)零件上Φ58H7和Φ63孔的表面粗糙度,的表面加工要求高。

(8)说明Φ58H7的意义。

6.3(9)说明符号的含义。

参考答案一、填空题1.原值比例;放大比例;缩小比例。

2.粗实线;细实线。

3.真实性;积聚性;类似性。

4.长对正;高平齐;宽相等。

5.平行;相交;交叉。

6.不平齐;平齐;相切;相交。

7.定形尺寸;定位尺寸;总体尺寸。

8.相等;相同;450。

9.全剖视图;半剖视图;局部剖视图。

10.剖切线的延长线上。

11.一组图形;完整的尺寸;技术要求;标题栏。

12.过赢配合;间隙配合;过渡配合。

13.公差带大小;公差带位置。

14.不剖。

15.比例。

16.细实线;点划线。

17.箭头;斜线。

18.中心投影法;平行投影法。

19.移出断面图;重合断面图。

20.粗实线。

21.粗实线;点划线;点划线;粗实线。

22.光滑;高。

23.标准公差等级;基本偏差。

24.基孔制;基轴制。

25.一组视图;必要的尺寸;技术要求;标题栏、序号和明细表。

二、判断题1.√ 2.Ⅹ 3.Ⅹ4. √5. √ 6.Ⅹ7. √8.Ⅹ9. Ⅹ10.√11. √ 12.Ⅹ13. √14. √15.Ⅹ16.Ⅹ17.Ⅹ18. √19.Ⅹ20. √21. Ⅹ22. √23.√ 24.Ⅹ25.Ⅹ26.√27.Ⅹ28.√29.Ⅹ 30.Ⅹ三、求投影1.已知点A 距H 面为12,距V 面为15,距W 面为10,点B 在点A 的左方5,后方10,上方8,试作A 、B 两点的三面投影。

2.作平面四边形ABCD 的投影。

3.完成下列形体的投影。

(1) (2XW4.作水平线AB 的三面投影。

已知点A 距H 面为15,距V 面为5,距W 面为10,AB 与V 面夹角为30°,实长为30,点B 在点A 的左前方。

5.已知直线为AC 为正平线,试补全平行四边形ABCD 的水平投影。

7.作平面△ABC 和平面△EFG 的交线,并判别可见性。

XHZ8.在平面ABC内作一点,使其到H面的距离为15mm,到V面的距离为12mm。

9.作直线和平面的交点,并判别可见性。

四、补试图(2)2.根据已知视图补画第三视图或视图中所缺的图线。

(2)4.补画视图中的缺线。

5.根据给出的视图,补画第三视图或视图中所缺的图线。

(1)(2)(3)7.补全螺栓连接图中所缺的图线。

8.在指定位置画出剖面图(键槽深为3mm)。

五、改画视图1.在指定位置将主视图画成全剖视图。

2.在指定位置将主视图画成剖视图。

3.在指定位置将主视图画成全剖视图。

4.在指定位置将主视图画成全剖视图,左视图画成半剖视图。

5.在指定位置将主视图画成剖视图。

六、改错题1.指出下列螺纹画法中的错误,并将正确的画在指定位置。

3.指出螺柱连接画法中的错误,并将正确的画在指定位置。

七、读装配图1.读零件图,并回答问题。

(1)该零件采用了哪些视图、剖视图和剖面图?(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

,是螺纹(内、外),H是,8答案:(1)该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。

(2)指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。

(3)图中G1/2"表示:非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹(内、外),(4)Φ36H8表示:Φ36是基本尺寸,H8是公差带代号,其中,H是基本偏差代号,8是公差等级。

相关文档
最新文档
