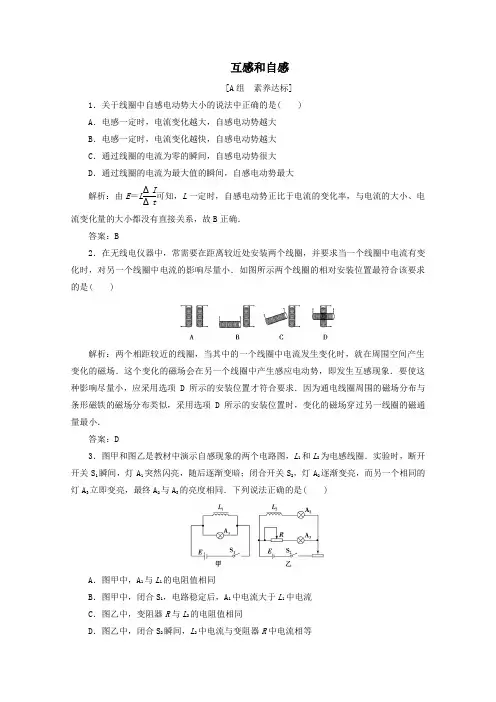

2019_2020学年高中物理第四章电磁感应6互感和自感练习(含解析)新人教版选修3_2

互感和自感[A 组素养达标]1．关于线圈中自感电动势大小的说法中正确的是( )A ．电感一定时，电流变化越大，自感电动势越大B ．电感一定时，电流变化越快，自感电动势越大C ．通过线圈的电流为零的瞬间，自感电动势很大D ．通过线圈的电流为最大值的瞬间，自感电动势最大解析：由E ＝L ΔI Δt可知，L 一定时，自感电动势正比于电流的变化率，与电流的大小、电流变化量的大小都没有直接关系，故B 正确．答案：B2．在无线电仪器中，常需要在距离较近处安装两个线圈，并要求当一个线圈中电流有变化时，对另一个线圈中电流的影响尽量小．如图所示两个线圈的相对安装位置最符合该要求的是( )解析：两个相距较近的线圈，当其中的一个线圈中电流发生变化时，就在周围空间产生变化的磁场．这个变化的磁场会在另一个线圈中产生感应电动势，即发生互感现象．要使这种影响尽量小，应采用选项D 所示的安装位置才符合要求．因为通电线圈周围的磁场分布与条形磁铁的磁场分布类似，采用选项D 所示的安装位置时，变化的磁场穿过另一线圈的磁通量最小．答案：D3．图甲和图乙是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈．实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同．下列说法正确的是( )A ．图甲中，A 1与L 1的电阻值相同B ．图甲中，闭合S 1，电路稳定后，A 1中电流大于L 1中电流C ．图乙中，变阻器R 与L 2的电阻值相同D ．图乙中，闭合S 2瞬间，L 2中电流与变阻器R 中电流相等解析：在图甲中断开S1瞬间，灯A1突然闪亮，说明断开S1前，L1中的电流大于A1中的电流，故L1的阻值小于A1的阻值，A、B选项均错误；在图乙中，闭合S2瞬间，由于L2的自感作用，通过L2的电流很小，D错误；闭合S2后，最终A2与A3亮度相同，说明两支路电流相等，故R与L2的阻值相同，C项正确．答案：C4.在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股导线中的电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B、D错误，只有C正确．答案：C5．如图为日光灯的结构示意图，若按图示的电路连接，关于日光灯发光的情况，下列说法正确的是( )A．S1接通，S2、S3断开，日光灯就能正常发光B．S1、S2接通，S3断开，日光灯就能正常发光C．S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光D．S1、S2、S3接通，日光灯就能正常发光解析：S1是电源开关，S2可充当启动器，在启动阶段它先接通再瞬时断开，镇流器产生瞬时高压使日光灯点亮，S3接通时镇流器被短路，所以选项C正确，A、B、D错误．答案：C6.如图所示是测定自感系数很大的线圈L的直流电阻的电路，L两端并联一只电压表，用来测自感线圈的直流电压，在测量完毕后，将电路解体时应先( )A．断开S1B．断开S2C．拆除电流表D．拆除电阻R解析：当S1、S2均闭合时，电压表与线圈L并联；当S2闭合而S1断开时，电压表与线圈L 串联．所以在干路断开前后自感线圈L中电流方向相同而电压表中电流方向相反．只要不断开S2，线圈L与电压表就会组成回路，在断开干路时，L中产生与原来电流同方向的自感电流，使电压表指针反向转动而可能损坏电压表，故正确答案为B.答案：B7．如图所示，A和B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其电阻值与R相同．由于存在自感现象，在开关S闭合和断开时，灯A和B先后亮暗的顺序是( )A．闭合时，A先达到最亮；断开时，A后暗B．闭合时，B先达到最亮；断开时，B后暗C．闭合时，A先达到最亮；断开时，A先暗D．闭合时，B先达到最亮；断开时，B先暗解析：开关S闭合时，由于自感作用，线圈L中自感电动势较大，电流几乎全部从A中通过，而该电流又同时分路通过B和R，所以A先达到最亮，经过一段时间稳定后A和B达到同样亮；开关S断开时，电源电流立即为零，B立即熄灭，由于L的自感作用，A要慢慢熄灭．综上所述A项正确．答案：A8．如图甲所示为某同学研究自感现象的实验电路图，用电流传感器显示出在t＝1×10－3s时断开开关前后一段时间内各时刻通过线圈L的电流(如图乙)．已知电源电动势E＝6 V，内阻不计，灯泡R1的阻值为 6 Ω，电阻R的阻值为2 Ω.(1)线圈的直流电阻R L＝________Ω.(2)开关断开时，该同学观察到的现象是________________，开关断开瞬间线圈产生的自感电动势是________________V.解析：(1)由图象可知S闭合稳定时I L＝1.5 A，R L＝EI L －R＝61.5Ω－2 Ω＝2 Ω.(2)电流稳定时小灯泡电流I1＝ER1＝66A＝1 A.S断开后，L、R、R1组成闭合回路，电流由1.5 A逐渐减小，所以灯会闪亮一下再熄灭，自感电动势E＝I L(R＋R L＋R1)＝15 V.答案：(1)2 (2)灯泡闪亮一下后逐渐变暗，最后熄灭15[B组素养提升]9.如图所示的电路中，三个灯泡L1、L2、L3的电阻关系为R1<R2<R3，电感L的直流电阻可忽略，D为理想二极管．开关K从闭合状态突然断开时，下列判断正确的是( )A．L1逐渐变暗，L2、L3均先变亮，然后逐渐变暗B．L1逐渐变暗，L2立即熄灭，L3先变亮，然后逐渐变暗C．L2立即熄灭，L1、L3均逐渐变暗D．L1、L2、L3均先变亮，然后逐渐变暗解析：开关K从闭合状态突然断开时，L中产生方向向右的自感电动势，L1逐渐变暗，L2立即熄灭(理想二极管单向导电)，L3先变亮后逐渐变暗(L3中原电流小于L1中电流)，选项B 正确．答案：B10．在如图所示的电路中电源内阻不能忽略，两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I.然后，断开S.若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流i1、流过L2的电流i2随时间t变化的图象是( )解析：闭合开关S 后，调整R ，使两个灯泡L 1、L 2发光的亮度一样，电流为I ，说明R L ＝R .若t ′时刻再闭合S ，流过电感线圈L 和灯泡L 1的电流迅速增大，使电感线圈L 产生自感电动势，阻碍了流过L 1的电流i 1增大，直至到达电流I ，故选项A 错误，B 正确；而对于t ′时刻再闭合S ，流过灯泡L 2的电流i 2立即达到最大，然后逐渐减小至电流I ，故选项C 、D 错误．答案：B11.如图所示，电源的电动势为E ＝10 V ，内阻不计，L 与R 的电阻值均为5 Ω，两灯泡的电阻值均为R S ＝10 Ω.(1)求断开S 的瞬间，灯泡L 1两端的电压；(2)定性画出断开S 前后一段时间内通过L 1的电流随时间的变化规律．解析：(1)电路稳定工作时，由于a 、b 两点的电势相等，导线ab 上无电流通过．因此通过L 的电流为I L ＝E 2R ＝1010A ＝1 A ，流过L 1的电流为I S ＝E 2R S ＝1020A ＝0.5 A ，断开S 的瞬间，由于线圈要想维持I L 不变，而与L 1组成闭合回路，因此通过L 1的最大电流为1 A.所以此时L 1两端的电压为U ＝I L ·R S ＝10 V.(2)断开S前，流过L1的电流为0.5 A不变，而断开S的瞬间，通过L1的电流突变为1 A，且方向也发生变化，然后渐渐减小到零，所以它的图象如图所示(t0为断开S的时刻)．答案：(1)10 V (2)图见解析[C组学霸冲刺]12.如图是家庭用的“漏电保护器”的部分的原理图，入户的两根电线(火线和零线)采用双线绕法，然后再接户内的用电器．其中P是一个铁芯，P上的另一线圈接Q，它是一个脱扣开关的控制部分(脱扣开关本身没有画出，它是串联在本图左边的火线上，开关断开时，用户的供电被切断)，Q接在铁芯另一侧副线圈的两端a、b之间，当a、b间没有电压时，Q使得脱扣开关闭合，当a、b间有电压时脱扣开关立即断开，使用户断电．试问：(1)用户正常用电时，a、b之间有没有电压？为什么？(2)如果某人站在地面上，手误触火线而触电，脱扣开关是否会断开？为什么？解析：(1)“火线和零线采用双线”，正常工作时通过两线的电流时刻大小相等方向相反，在铁芯中磁通量时刻为零，因此，在Q所接线圈中不会产生电磁感应，a、b间没有电压．(2)手误触火线时，相当于把入户线短接，通过人体的电流不通过线圈，所以火线通过的电流大于地线通过的电流，在铁芯中磁通量不再为零，因此，在Q所接线圈中产生电磁感应，a、b间有电压，Q会断开，从而保护了用户的用电安全．答案：见解析。

2019_2020学年高中物理第四章电磁感应6互感和自感课后检测含解析新人教版选修3_2

互感和自感记一记互感和自感知识体系辨一辨1.利用互感现象可以把能量从一个线圈传递到另一个线圈．(√) 2．在自感现象中，感应电流的方向一定和原电流的方向相同．(×) 3．在自感现象中，感应电流只能阻碍原电流的增加．(×)4．在自感现象中，通过线圈的感应电流不可能大于原电流．(√) 5．线圈中的自感电动势较大时，其自感系数一定较大．(×)想一想1.互感和自感现象的本质是电磁感应现象吗？提示：是，都是利用电磁感应现象工作的．2．在通电自感现象中，自感电动势的方向与原电流的方向相同还是相反？自感电动势能阻止电流的增大吗？提示：当线圈中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流的增大，但不能阻止电流的变化．3．断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？试从能量的角度加以解释．提示：开关断开后，线圈中储存的磁场能释放出来转化为电能，故灯泡发光会持续一段时间．思考感悟：练一练1.关于线圈的自感系数，下面说法正确的是( )A．线圈的自感系数越大，自感电动势就一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的性质及有无铁芯决定解析：自感系数是由线圈的大小、形状、圈数、有无铁芯等因素决定的，故B、C两项错误，D项正确；自感电动势不仅与自感系数有关，还与电流变化快慢有关，故A项错误．答案：D2．如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水．给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是( ) A．恒定直流、小铁锅B．恒定直流、玻璃杯C．变化的电流、小铁锅D．变化的电流、玻璃杯解析：通入恒定直流时，所产生的磁场不变，不会产生感应电流；通入变化的电流，所产生的磁场发生变化，在空间产生感生电场．铁锅是导体，感生电场在导体内产生电流，电能转化为内能，使水温升高；涡流是由变化的磁场在导体内产生的，所以玻璃杯中的水不会升温，C项正确．答案：C3．如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电流i A随时间t的变化规律如图乙所示，下列说法中正确的是( )A．t1时刻，两环作用力最大B．t2和t3时刻，两环相互吸引C．t2时刻两环相互吸引，t3时刻两环相互排斥D．t3和t4时刻，两环相互吸引解析：t1时刻B环的感应电流为零，故两环作用力为零，则A项错误；t2时刻A环中电流在减小，则B环中产生与A环中同向的电流，故相互吸引，t3时刻同理也相互吸引，故B 项正确，C项错误；t4时刻A中电流为零，两环无相互作用，D项错误．答案：B4．如图所示，电感线圈L 的直流电阻R L ＝3.0 Ω，小灯泡A 的电阻R ＝6.0 Ω，闭合开关S ，待电路稳定后再断开开关，则在断开开关S 的瞬间，小灯泡A( )A ．不熄灭B ．立即熄灭C ．逐渐熄灭D ．闪亮一下再逐渐熄灭解析：因为电感线圈的直流电阻R L ＜R ，当电流达到稳定时，小灯泡中的电流小于线圈中的电流，开关S 断开瞬间，线圈L 产生自感电动势， L 中电流要逐渐变小，灯泡中的电流与L 中的电流变化一致，由于电流比灯泡原来的电流大，所以灯泡要闪亮一下再逐渐熄灭，故D 项正确，A 、B 、C 三项错误．答案：D要点一自感现象自感电动势1.关于自感现象，正确的说法是( )A ．自感电动势一定和原来的电流方向相反B ．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大C ．对于同一线圈，当电流变化越快时，线圈的自感系数也越大D ．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大解析：当电流增加时，自感电动势的方向与原来的电流反向，当电流减小时，自感电动势的方向与原来的电流同向，故选项A 错误；自感电动势的大小，与电流变化快慢有关，与电流变化大小无关，故选项B 错误，选项D 正确；自感系数只取决于线圈的本身因素，与电流变化快慢无关，故选项C 错误．答案：D2．关于线圈自感系数的说法错误的是( )A ．自感电动势越大，自感系数也越大B ．把线圈中的铁芯抽出一些，自感系数减小C ．把线圈匝数增加一些，自感系数变大D ．电感是自感系数的简称解析：自感系数的大小是由线圈的匝数、形状、粗细、有无铁芯等决定的，与电流大小、自感电动势大小无关，匝数越多，自感系数越大，有铁芯时，自感系数显著增大，故A 项错误，B 、C 两项正确；同时，自感系数简称为电感，故D 项正确．答案：A3．关于线圈中自感电动势大小的说法中正确的是( )A ．电感一定时，电流变化越大，自感电动势越大B ．电感一定时，电流变化越快，自感电动势越大C ．通过线圈的电流为零的瞬间，自感电动势为零D ．通过线圈的电流为最大值的瞬间，自感电动势最大解析：电感一定时，电流变化越快，ΔI Δt 越大，由E ＝L ΔI Δt知，自感电动势越大，A 项错误，B 项正确；线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C 项错误；当通过线圈的电流最大时，电流的变化率为零，自感电动势为零，故D 项错误．答案：B4．(多选)如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，这时灯泡具有一定的亮度，若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到( )A．灯泡变暗 B．灯泡变亮C．螺线管缩短 D．螺线管伸长解析：当软铁棒插入螺线管中时，穿过螺线管的磁通量增加，故产生反向的自感电动势，所以电流减小，灯泡变暗，每匝线圈间同向电流作用力减小，故螺线管伸长，选项A、D两项正确．答案：AD要点二通电自感和断电自感5．如图所示，电路中自感线圈电阻很小，可以忽略不计. R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，电源为理想电源，当S闭合时，下列说法正确的是( ) A．A比B先亮，然后A灭B．B比A先亮，然后A灯逐渐变亮C．A、B一起亮，然后A灭D．A、B一起亮，然后B灭解析：S闭合时，由于与A灯串联的线圈L的自感系数很大，故在线圈上产生很大的自感电动势，阻碍电流的增大，所以B比A先亮，由于L的直流电阻很小，所以稳定后A灯的电流变大，A灯逐渐变亮，故A、C、D三项错误，B项正确．答案：B6．如图甲、乙中，自感线圈L的电阻很小，接通S，使电路达到稳定，灯泡A发光，下列说法正确的是( )A．在电路甲中，断开S，A将立即熄灭B．在电路甲中，断开S，A将先变得更亮，然后逐渐变暗C．在电路乙中，断开S，A将逐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗解析：甲图中，灯泡A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势的作用使得支路中的电流瞬时不变，以后渐渐变小，A、B两项错误；乙图中，灯泡A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给灯泡A供电．因此反向流过A的电流瞬间要变大，然后逐渐变小，所以灯泡要先更亮一下，然后渐渐变暗，C项错误，D项正确．答案：D7．如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻R L与灯泡的电阻R满足R L<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是( )解析：当闭合开关时，L会阻碍电流的增大，所以流过L的电流只能逐渐增大，流过L 的电流增大，则流过干路的电流增大，则电源的内电阻消耗的电压增大，路端电压减小，所以流过灯泡的电流会逐渐减小，一直到电路稳定．正常工作时，由于自感线圈L直流电阻值小于灯泡的阻值，通过线圈L的电流大于通过灯泡的电流；当断开开关，由于电感阻碍自身电流变化，产生的感应电流流过电阻，其方向与原来流过电阻的方向相反，且电流比灯泡原来的电流大，然后电流慢慢减小最后为0，故C项正确，A、B、D三项错误．答案：C8．在如图所示的电路中，A1和A2是两个完全相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是( )A．合上开关S，A1先亮，A2后亮，最后一样亮B．断开开关S，A1和A2都要过一会儿才熄灭C．断开开关S，A2闪亮一下再熄灭D．断开开关S，流过A2的电流方向向右解析：当开关S闭合时，灯A2立即发光．通过线圈L的电流增大，穿过线圈的磁通量增大，根据自感现象可知，线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，A1逐渐亮起来．线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，故A项错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与灯泡A1、A2构成闭合回路放电，两灯都过一会儿熄灭，由于当电流逐渐稳定时，两灯电流相等，所以断开开关S时，A2不会再闪亮一下再熄灭，故B项正确，C项错误；稳定后当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，流过A2的电流方向向左，故D项错误．答案：B基础达标1.(多选)关于互感现象，下列说法正确的是( )A．两个线圈之间必须有导线相连，才能产生互感现象B ．互感现象可以把能量从一个线圈传到另一个线圈C ．互感现象都是有益的D ．变压器是利用互感现象制成的解析：两个线圈之间没有导线相连，也能产生互感现象，选项A 错误；互感现象可以把能量从一个线圈传到另一个线圈，选项B 正确；互感现象并非都是有益的，有时会影响电路的正常工作，选项C 错误；变压器是利用互感现象制成的，选项D 正确．答案：BD2．(多选)下列哪些单位关系是正确的是( )A ．1亨＝1欧·秒B ．1亨＝1伏·安/秒C ．1伏＝1韦/秒D ．1伏＝1亨·安/秒解析：由E ＝L ΔI Δt 得L ＝E ΔI Δt取E ＝1伏，ΔI Δt＝1安/秒，得1亨＝1欧·秒，1伏＝1亨·安/秒，故选项A 、D 两项正确，B 项错误；由E ＝n ΔΦΔt知，1伏＝1韦/秒，选项C 项正确．答案：ACD3．(多选)下列关于互感现象的说法正确的是( )A ．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象B ．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律C ．利用互感现象能够将能量由一个线圈传递到另一个线圈，人们制造了收音机的“磁性天线”D ．互感现象在电力工程以及电子电路中不会影响电路的正常工作解析：互感现象能发生在任何两个相互靠近的电路之间，会影响电路的正常工作，D 项错误．答案：ABC4．无线电力传输目前已取得重大突破，在日本展出了一种非接触式电源供应系统．这种系统基于电磁感应原理可无线传输电力．两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示．下列说法正确的是( )A ．若A 线圈中输入电流，B 线圈中就会产生感应电动势B ．只有A 线圈中输入变化的电流，B 线圈中才会产生感应电动势C ．A 中电流越大，B 中感应电动势越大D ．A 中电流变化越快，B 中感应电动势越大解析：根据产生感应电动势的条件，只有处于变化的磁场中，B 线圈才能产生感应电动势，A 项错误，B 项正确；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C 项错误，D 项正确．答案：BD5．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈会产生很高的自感电动势，使开关S 处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是( )解析：闭合S时，二极管处于反向截止状态，不影响电路正常工作．断开S时，由于自感现象，线圈跟二极管D组成闭合回路，此时二极管处于正向导通状态，可以避免电弧的产生，故D选项正确．答案：D6．在无线电仪器中，常需要在距离较近的地方安装两个线圈，并要求一个线圈中有电流变化时，对另一个线圈中的电流影响尽量小，则下图中两个线圈的相对安装位置最符合该要求的是( )解析：某一个线圈的磁场通过另一个线圈的磁通量的变化率越小，影响则越小，欲使两线圈由于互感的影响尽量小，应放置成D选项的情形，这样其一个线圈的磁场通过另一个线圈的磁通量的变化应为零，故D选项正确．答案：D7．在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股导线中的电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B、D三项错误，只有C项正确．答案：C8．(多选)如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关．关于三盏灯泡，下列说法正确的是( ) A．合上开关，c、b先亮，a后亮B．合上开关一会后，a、b一样亮C．断开开关，b、c同时熄灭，a缓慢熄灭D．断开开关，c马上熄灭，b闪一下后和a一起缓慢熄灭解析：闭合开关S时，由于线圈L的自感作用，流过a灯的电流逐渐增大，所以a灯后亮，b、c灯与电源构成回路，所以b、c灯先亮，故A项正确；合上开关一会后，电路稳定，L是一个直流电阻为零的自感线圈，可视为导线，a、b灯完全相同，并联电压相同，故a、b 灯一样亮，故B项正确；断开开关瞬间，a、b灯与线圈构成闭合回路．由于L的自感作用，a、b灯的电流要逐渐减小，故c灯马上熄灭，a、b灯缓慢熄灭，C项错误；由于电路稳定时，a、b灯中电流相同，故b灯无闪亮现象，D项错误．答案：AB9．(多选)如图所示是一种延时开关的原理图，当S1闭合、S2断开时，电磁铁F将衔铁D吸下，C线路接通；当S1断开、S2闭合时，由于电磁感应作用，D将延迟一段时间才被释放，则( )A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长解析：线圈A中的磁场随开关S1的闭合而产生，随S1的断开而消失．当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，B中电流的磁场继续吸引D而起到延时的作用，所以B项正确，A项错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C项正确，D项错误．答案：BC10．(多选)a、b两金属环上下相隔一很小间距按图示方式放置，O1、O2分别是a环、b 环的圆心，其中b环面的一半面积刚好与固定a环正对，在a环中开关S闭合的瞬间，下列说法正确的是( )A．b环中有顺时针方向的感应电流B．b环中有逆时针方向的感应电流C．b环会沿O1O2方向运动D．b环会沿O2O1方向运动解析：闭合S的瞬间，b环中垂直纸面向里的磁通量增加，由楞次定律知b环中感应电流产生的磁场方向为垂直纸面向外，由右手定则判断b环中感应电流为逆时针方向，故A项错误，B项正确；由楞次定律知，为了阻碍b环内磁通量的增大，b环会朝着能适当减小与a 环正对面积的方向移动，即b环沿O1O2方向移动，即C项正确，D项错误．答案：BC11．如图所示为测定自感系数很大的线圈L直流电阻的电路，L的两端并联一个电压表，用来测量自感线圈的直流电压．在测量完毕后，将电路拆解时应( )A．先断开S1 B．先断开S2C．先拆除电流表 D．先拆除电压表解析：若先断开S1或先拆除电流表，线圈与电压表组成闭合回路，这时，流过电压表的电流与原来方向相反，电压表的指针将反向偏转，容易损坏电压表．按操作要求，应先断开开关S2，再断开开关S1，然后拆除器材．故B项正确．答案：B能力达标12.(多选)如图所示甲、乙电路，电阻R和自感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则 ( )A．在电路甲中，断开S，A将逐渐变暗B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗C．在电路乙中，断开S，A将逐渐变暗D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗解析：题图甲中，A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势要维持原电流不变，所以开关断开的瞬间，A的电流不变，以后电流渐渐变小．因此，A渐渐变暗．题图乙中，A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流的变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给A供电．因此，反向流过A的电流瞬间要变大，然后渐渐变小，所以A将先闪亮一下，然后渐渐变暗．答案：AD13．图中L是绕在铁芯上的线圈，它与电阻R、R0及开关和电池E构成闭合回路．开关S1和S2开始都处于断开状态．设在t＝0时刻，闭合开关S1，经过一段时间，在t＝t1时刻，再闭合开关S2，则能较准确表示电阻R两端的电势差U ab随时间t变化的图线是( ) 解析：闭合开关S1，线圈产生的自感电动势阻碍电流的变大，U ab逐渐变大；电流达到稳定后，再闭合开关S2，由于线圈的作用，原有电流慢慢变小，U ab也从原来的数值慢慢减小，A项正确．答案：A14．如图所示，电源的电动势为E ＝10 V ，内阻不计，L 与R 的电阻值均为5 Ω，两灯泡的电阻值均为R S ＝10 Ω.(1)求断开S 的瞬间，灯泡L 1两端的电压；(2)定性画出断开S 前后一段时间内通过L 1的电流随时间的变化规律．解析：(1)电路稳定工作时，由于a 、b 两点的电势相等，导线ab 上无电流通过．因此通过L 的电流为I L ＝E 2R ＝1010A ＝1 A 流过L 1的电流为I S ＝E 2R S ＝1020A ＝0.5 A 断开S 的瞬间，由于线圈要维持I L 不变，而与L 1组成闭合回路，因此通过L 1的最大电流为1 A.所以此时L 1两端的电压为U ＝I L ·R S ＝10 V.(2)断开S 前，流过L 1的电流为0.5 A 不变，而断开S 的瞬间，通过L 1的电流突变为1 A ，且方向也发生变化，然后渐渐减小到零，所以它的图象如图所示(t 0为断开S 的时刻)．答案：(1)10 V (2)见解析图。

高中物理人教版选修3-2同步练习：4-6互感和自感 (4) Word版含答案

互感和自感同步练习1、由于导体本身的而产生的电磁感应现象叫自感现象。

2、对于同一个线圈，其电流则自感电动势越大；对于不同的线圈，即使在相同的时间内电流的变化量都相同，但产生的自感电动势不同。

电学中用来描述线圈的这种特性。

3、如果通过线圈的电流在1秒内改变了1安培，而产生的自感电动势为1伏，则此线圈的自感系数为。

4、在一个空心线圈内插入软铁棒，则此线圈的自感系数将。

5、大型电动机正常工作时电流很大，如果用普通闸刀断开电路，闸刀的金属片之间会产生电火花，严重时甚至会烧毁闸刀、引起人身伤害，其原因是。

6、如图4-6-7所示的电路中，D 1和D 2 是两个相同的小灯泡，L 是一个自感系数相当大的线圈，其阻值与R 相同。

在电键S接通和断开时，灯泡D 1和D 2亮暗的顺序是：（）A 、接通时D 1先达最亮，断开时D 1后灭B 、接通时D 2先达最亮，断开时D 2后灭C 、接通时D 1先达最亮，断开时D 1先灭 D 、接通时D 2先达最亮，断开时D 2先灭7、如图4-6-8所示，L 为一个自感系数大的自感线圈，开关闭合后，小灯能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是：（）A 、小灯逐渐变亮，小灯立即熄灭B 、小灯立即亮，小灯立即熄灭C 、小灯逐渐变亮，小灯比原来更亮一下再慢慢熄灭D 、小灯立即亮，小灯比原来更亮一下再慢慢熄灭8、下列关于自感现象的说法中，正确的是：（）A 、自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B 、线圈中自感电动势的方向总与引起自感的原电流的方向相反C 、线圈中的自感电动势的大小与穿过线圈的磁通量变化的快慢有关D 、加铁芯后线圈的自感系数比没有铁芯时要大9、关于线圈的自感系数，下列说法正确的是：（）A 、线圈的自感系数越大，自感电动势一定越大B 、线圈中的电流等于零时，自感系数也等于零C 、线圈中电流变化越快，自感系数越大D 、线圈的自感系数由线圈本身的因素及有无铁芯决定10、在如图4-6-9电路中，线圈L 的自感系数值很大，其电阻可忽略，A 、B 是完全相同的灯泡，则当开关S 闭合时：（）A 、A 比B 先亮，然后A 熄灭B 、B 比A 先亮，然后B 逐渐变暗图4-6-7 图4-6-8 图4-6-9C 、A 、B 一起亮，然后A 熄灭D 、A 、B 一起亮，然后B 熄灭11、如图4-6-10所示，线圈L 的电阻不计，则：（）A 、S 刚闭合时，灯立即正常发光B 、当灯正常发光时，电容器不带电C 、S 断开瞬间，灯熄灭，电容器不带电D 、S 断开瞬间，灯熄灭，电容器的A 板带负电12、如图4-6-11所示，S 为启动器，L 为镇流器，其中日光灯的接线图正确的是：（）13、图4-6-12是一演示实验的电路图，图中L 是一带铁芯的多匝线圈，A 是一灯泡，起初开关处于闭合状态，电路是接通的。

4.6互感和自感(上课)

2．关于线圈的自感系数，下面说法正确的是（） A．线圈的自感系数越大，自感电动势一定越大 B．线圈中电流等于零时，自感系数也等于零 C．线圈中电流变化越快，自感系数越大 D．线圈的自感系数由线圈本身的因素及有无铁芯决定
D
3．如图所示，L为一个自感系数大的自感线圈，开关闭合后，小灯能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是（）
2、镇流器：镇流器是一个带铁芯的线圈，自感系数很大。在日光灯点燃时，利用自感现象，产生瞬时高压加在灯管两端，促使灯管里的低压汞蒸气放电，形成闭合电路；在日光灯正常工作时，利用自感现象，起着降压限流的作用。
当堂检测
1．下列关于自感现象的说法中，不正确的是（ B ） A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象 B．线圈中自感电动势的方向总与引起自感的原电流的方向相反 C．线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关 D．加铁芯后线圈的自感系数比没有铁芯时要大
A
A．小灯逐渐变亮，小灯立即熄灭 B．小灯立即亮，小灯立即熄灭 C．小灯逐渐变亮，小灯比原来更亮一下再慢慢熄灭 D．小灯立即亮，小1、A2的规格完全相同，自感线圈L的电阻可以忽略，下列说法中正确的是（ C ） A．当接通电路时，A2先亮，A1后亮，最后A2比A1亮 B．当接通电路时，A1和A2 始终一样亮 C．当断开电路时，A1和A2 都过一会儿熄灭 D．当断开电路时，A2立即熄灭，A1过一会儿熄灭
第四章
电磁感应
6
互感和自感
学习目标
1．知道什么是互感现象和自感现象。 2．知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。 3．知道自感现象的利与弊及对它们的利用和防止。 4．能够通过电磁感应部分知识分析通电、断电自感现象的原因及磁场的能量转化问题。

高中物理第四章电磁感应6互感和自感课时作业(含解析)选修32

互感和自感一、单项选择题1．关于线圈的自感系数，下面说法正确的是( D )A．线圈的自感系数越大，自感电动势就一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定解析：自感系数是由线圈的大小、形状、圈数、有无铁芯等因素决定，故B、C错，D 对；自感电动势不仅由自感系数决定，还与电流变化快慢有关，故A错．2．在同一铁芯上绕着两个线圈A、B，两电源相同，单刀双掷开关原来接在点1，现在把它从点1扳向点2，如图所示，试判断在此过程中，在电阻R上的电流方向是( A )A．先是P→Q，再是Q→PB．先是Q→P，再是P→QC．始终是Q→PD．始终是P→Q解析：单刀双掷开关接在点1上时，A线圈中的电流恒定不变，在铁芯中产生的磁场方向是沿铁芯自右向左．当单刀双掷开关由点1扳向点2的过程中，通过线圈A中的电流，先沿原方向减小到零，再由零增大到原电流值，所以B中产生的感应电流分两个阶段分析：(1)在A中电流沿原方向减小到零的过程中，A的磁场自右向左也跟着减弱，导致穿过线圈B的磁通量在减小．由楞次定律知，线圈B中会产生右上左下的感应电流，即流过电阻R的电流方向是P→Q；(2)在A中电流由零增大到原方向的电流的过程中，A的磁场自右向左也跟着增强，导致穿过线圈B的磁通量在增大．由楞次定律知，线圈B中会产生左上右下的感应电流，即通过电阻R的电流方向是Q→P.综上分析知，全过程中流过电阻R的电流方向先是P→Q，然后是Q→P，所以A对．3．如图所示，线圈L的电阻和电源内阻都很小，可忽略不计，电路中两个电阻的阻值均为R，开始时开关S断开，此时电路中电流为I0.现将开关S闭合，线圈L中有自感电动势产生，下列说法中正确的是( D )A．由于自感电动势有阻碍电流的作用，电路中电流最终由I0减小到零B．由于自感电动势有阻碍电流的作用，电路中电流最终小于I0C．由于自感电动势有阻碍电流的作用，电路中电流将保持I0不变D．自感电动势有阻碍电流增大的作用，但电路中电流最终还要增大到2I0解析：当开关S闭合时，通过线圈的电流增大，在线圈中产生自感电动势，自感电动势阻碍电流的增大，但“阻碍”不是“阻止”，“阻碍”实质上是“延缓”，电路中的电流不会立刻变为2I0，但最终仍会增大到2I0.选项D正确．4．如图所示，电路中A1、A2是完全相同的两只灯泡，L是电阻不计的电感线圈，下列说法中正确的是( D )A．当开关S闭合时，A1灯先亮，A2灯后亮B．当开关S闭合时，A1、A2两灯同时亮，以后两灯一样亮C．当开关S断开时，A1、A2两灯同时熄灭D．当开关S断开时，A2先熄灭，A1闪亮一下熄灭解析：S闭合时，A1、A2同时亮，以后A1熄灭．当开关S断开时，L与灯泡A1组成回路，由于自感，L中的电流由原来数值逐渐减小，电流方向不变，A1灯熄灭要慢；A2灯电流瞬间消失，立即熄灭，正确的选项为D.5．如图所示，是测定自感系数很大的线圈L的直流电阻的电路，L两端并联一只电压表，用来测定自感线圈的直流电压，在测定完毕后，将电路拆卸时应( B )A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电阻R解析：因S1断开瞬间，L中产生很大的自感电动势，若此时S2闭合，则可能将电压表烧坏，故应先断开S2，B正确，A错误．不能在通电状态下拆除电阻和电流表，因此C、D错误．二、多项选择题6．关于自感系数，下列说法正确的是( AB )A．其他条件相同，线圈越长自感系数越大B．其他条件相同，线圈匝数越多自感系数越大C．其他条件相同，线圈越细自感系数越大D．其他条件相同，有铁芯的比没有铁芯的其自感系数越小解析：线圈的自感系数由线圈本身的因素及有无铁芯决定，即与长度、形状、匝数和是否有铁芯都有关．7．如图所示，E为电池组，L是自感线圈(直流电阻不计)，D1、D2是规格相同的小灯泡．下列判断正确的是( BC )A．开关S闭合时，D1先亮，D2后亮B．闭合S达稳定时，D1熄灭，D2比起初更亮C．断开S时，D1闪亮一会D．断开S时，D1、D2均不立即熄灭解析：开关S闭合时D1，D2同时亮，电流从无到有，线圈阻碍电流的增加，A错．闭合S达稳定时D1被短路，电路中电阻减小，D2比起初更亮，B对．断开S时，线圈阻碍电流减小，故D1会闪亮一下，而D2在S断开后无法形成通路，会立即熄灭，所以C对，D错．8．在图甲、乙所示电路中，电阻R和电感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则( AD )A ．在电路甲中，断开S ，A 将渐渐变暗B ．在电路甲中，断开S ，A 将先变得更亮，然后渐渐变暗C ．在电路乙中，断开S ，A 将渐渐变暗D ．在电路乙中，断开S ，A 将先变得更亮，然后渐渐变暗解析：甲图中，灯泡A 与电感线圈L 在同一个支路中，流过的电流相同，断开开关S 时，线圈L 中的自感电动势要维持原电流不变，所以，开关断开的瞬间，灯泡A 的电流不变，以后电流渐渐减小．因此，灯泡渐渐变暗．乙图中，灯泡A 所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S 时，电感线圈的自感电动势要阻碍电流的减小，电感线圈相当于一个电源给灯A 供电，因此在这一短暂的时间内，反向流过A 的电流是从I L 开始逐渐变小的，所以灯泡要先更亮一下，然后渐渐变暗，故选项A 、D 正确．三、非选择题9．一个线圈的电流在0.001 s 内有0.02 A 的变化，产生50 V 的自感电动势，求线圈的自感系数．如果这个电路中的电流的变化率变为40 A/s ，自感电动势又有多大？答案：(1)2.5 H (2)100 V解析：(1)由E L ＝L ΔI Δt，得L ＝E L ·Δt ΔI＝ H ＝2.5 H. (2)E ＝L ΔI Δt＝2.5×40 V＝100 V. 10．如图甲所示为某同学研究自感现象的实验电路图，用电流传感器显示各时刻通过线圈L 的电流．电路中电灯的电阻R 1＝6.0 Ω，定值电阻R ＝2.0 Ω，A 、B 间电压U ＝6.0 V ，开关S 原来闭合，电路处于稳定状态，在t 1＝1.0×10－3s 时刻断开开关S ，此时刻前后电流传感器显示的电流随时间变化的图线如图乙所示．(1)求出线圈L的直流电阻R L.(2)在图甲中用箭头标出断开开关后通过电灯的电流方向．(3)求出在t＝1.6×10－3 s时刻线圈L中的感应电动势大小．答案：(1)2.0 Ω(2)向左(或沿逆时针方向) (3)3.0 V解析：(1)由题图读出，开始时流过电感线圈L的电流I0＝1.5 A，由欧姆定律I0＝UR L＋R，解得R L＝UI0－R＝2.0 Ω.(2)L中电流方向不变，L、R与R1构成回路，则R1中电流方向向左(或沿逆时针方向)．(3)由题图读出，t＝1.6×10－3s时刻线圈L的电流I＝0.30 A，由L、R与R1构成的回路中线圈L相当于一个电源，由闭合电路欧姆定律E＝I(R L＋R＋R1)，解得E＝3.0 V.11．如图是一种延时继电器的示意图．铁芯上有两个线圈A和B.线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路．在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C(连接工作电路)离开，而是过一小段时间后才执行这个动作，延时继电器就是这样得名的．(1)请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一段时间？(2)如果线圈B不闭合，是否会对延时效果产生影响？为什么？答案：(1)当开关S断开后，电磁铁还会继续吸住衔铁一段时间是由于通过B线圈的磁通量减少，由于互感现象，B中产生互感电流，产生的电流磁场对衔铁仍有吸引，故能够延时．(2)如果线圈B不闭合，断开S后B线圈中无互感电流，无磁场产生，不能延时．。

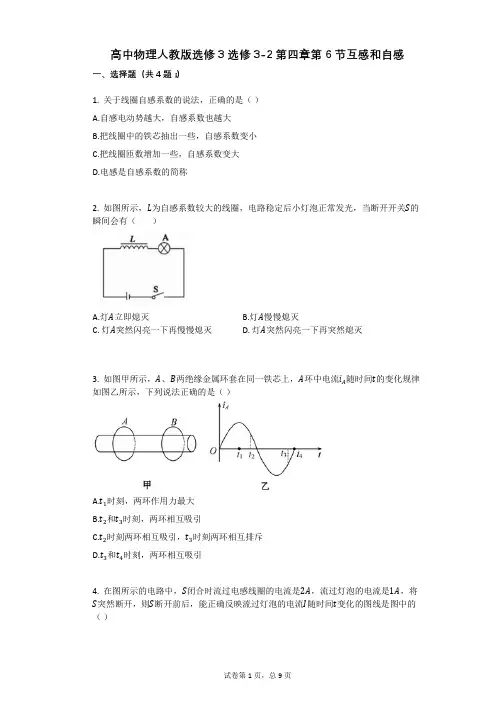

高中物理-有答案-人教版选修3选修3-2第四章第6节互感和自感

高中物理人教版选修3选修3-2第四章第6节互感和自感一、选择题（共4题；）1. 关于线圈自感系数的说法，正确的是（）A.自感电动势越大，自感系数也越大B.把线圈中的铁芯抽出一些，自感系数变小C.把线圈匝数增加一些，自感系数变大D.电感是自感系数的简称2. 如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有（）A.灯A立即熄灭B.灯A慢慢熄灭C. 灯A突然闪亮一下再慢慢熄灭D. 灯A突然闪亮一下再突然熄灭3. 如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电流i A随时间t的变化规律如图乙所示，下列说法正确的是（）A.t1时刻，两环作用力最大B.t2和t3时刻，两环相互吸引C.t2时刻两环相互吸引，t3时刻两环相互排斥D.t3和t4时刻，两环相互吸引4. 在图所示的电路中，S闭合时流过电感线圈的电流是2A，流过灯泡的电流是1A，将S突然断开，则S断开前后，能正确反映流过灯泡的电流I随时间t变化的图线是图中的（）A. B.C. D.二、多项选择题（共4题；）下列说法正确的是（）A.当线圈中电流不变时，线圈中没有自感电动势B.当线圈中电流反向时．线圈中自感电动势的方向与线圈中原电流的方向相反C.当线圈中电流增大时，线圈中自感电动势的方向与线圈中电流的方向相反D.当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反线圈通以如图所示的随时间变化的电流，则（）A.0−t1时间内线圈中的自感电动势最大B.t1−t2时间内线圈中的自感电动势最大C.t2−t3时间内线圈中的自感电动势最大D.t1−t2时间内线圈中的自感电动势为零如图所示，电阻R1=3Ω，R2=6Ω，线圈的直流电阻不计．电源电动势E=5V，内阻r=1Ω，开始时开关S闭合．则（）A.断开S前，电容器带电荷量为零VB.断开S前，电容器电压为103C.闭合S的瞬间，电容器a板上带正电D.断开S的瞬间，电容器b板上带正电如图所示是一种延时开关，当S1闭合时，电磁铁F将衔铁D吸下，将C线路接通。

高中物理第4章电磁感应 6 互感和自感课时作业新人教版选修3-2(2021年最新整理)

2016-2017学年高中物理第4章电磁感应6 互感和自感课时作业新人教版选修3-2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2016-2017学年高中物理第4章电磁感应6 互感和自感课时作业新人教版选修3-2）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2016-2017学年高中物理第4章电磁感应6 互感和自感课时作业新人教版选修3-2的全部内容。

6 互感和自感错误!1．关于自感现象，下列说法正确的是（）A．感应电流一定和原电流方向相反B．线圈中产生的自感电动势较大时，其自感系数一定较大C．对于同一线圈，当电流变化较快时，线圈中的自感系数较大D．对于同一线圈,当电流变化较快时，线圈中的自感电动势也较大解析：自感现象中感应电流的方向遵从楞次定律．当原电流减小时，感应电流与原电流方向相同；当原电流增大时，自感电流与原电流方向相反,所以A错误；自感电动势的大小E自＝L错误!，所以自感电动势大不一定是由自感系数大引起的,有可能是电流的变化率很大引起的，所以B错误；线圈自感系数的大小,由线圈本身决定，与线圈中有无电流以及电流变化的快慢无关，所以C错误;由E自＝L错误!知,对于同一线圈，自感系数L确定,当电流变化较快时，线圈中产生的自感电动势也越大，所以D正确．答案: D2．关于某一线圈的自感系数，下列说法中正确的是( )A．线圈中电流变化越大，线圈的自感系数越大B．线圈中电流变化得越快,线圈的自感系数越大C．若线圈中通入恒定电流，线圈自感系数为零D．不管电流如何变化,线圈的自感系数不变解析：自感系数只与线圈本身有关，而与其他因素无关．自感系数是由线圈的本身性质(线圈的长度、面积、单位长度上的匝数）和是否插入铁芯决定的．线圈的横截面积越大，线圈越长，单位长度上的匝数越多,它的自感系数就越大，有铁芯的线圈的自感系数比没有铁芯的大得多．自感系数与通入的电流、电流改变量、电流变化率等无关．故正确答案为D.答案: D3．一个线圈中的电流均匀增大，这个线圈的（）A．磁通量均匀增大B．自感系数均匀增大C．自感系数、自感电动势均匀增大D．自感系数、自感电动势、磁通量都不变解析：电流均匀增大时，线圈中磁感应强度均匀增大,所以磁通量均匀增大，而自感电动势取决于磁通量的变化率，所以自感电动势不变；自感系数取决于线圈本身的因素，也保持不变，只有选项A正确．答案：A4．下列说法正确的是( ）A．当线圈中电流不变时,线圈中没有自感电动势B．当线圈中电流反向时，线圈中自感电动势的方向与线圈中原电流的方向相反C．当线圈中电流增大时,线圈中自感电动势的方向与线圈中电流的方向相反D．当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反解析：本题考查自感和自感电动势的方向,意在考查考生对自感现象的理解和运用楞次定律解决自感问题的能力．当线圈中的电流不变时穿过线圈的磁通量没有变化，没有自感电动势，选项A正确；当线圈中的电流反向时原来的电流产生的磁通量减小,由楞次定律可知，自感电动势产生的自感电流的磁场将阻碍磁通量的减小,故自感电动势的方向与原电流的方向相同，故选项B不对；当线圈中的电流增大时，穿过线圈的磁通量增大，自感电动势产生的自感电流的磁场将阻碍其增大，故自感电动势的方向与原电流的方向相反，所以选项C正确；同理可知选项D不对，所以答案为A、C。

高中物理第四章电磁感应6互感和自感课时练习题含答案

互感和自感题组一自感现象1.下列单位换算正确的是()A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。

答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是()A.当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C.当电路中电流变化时,两股导线中产生的磁通量相互抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。

答案:C题组二通电自感:3.( 多选题 )如图所示的电路中,电源电动势为E,内阻r不能忽略。

R1和R2是两个定值电阻,L是一个自感系数较大的线圈。

开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是( )A.I1开始较大而后逐渐变小B.I1开始很小而后逐渐变大C.I2开始很小而后逐渐变大D.I2开始较大而后逐渐变小解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。

答案:AC4.如图所示的电路,L为自感线圈,R是一个灯泡,E是电源。

当S闭合瞬间,通过灯泡R的电流方向是。

当S断开瞬间,通过灯泡的电流方向是。

解析:当S闭合时,流经R的电流是A→B。

当S断开瞬间,由于电源提供给R及线圈的电流立即消失,因此线圈要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以电流流经R时的方向是B→A。

高中物理第四章电磁感应 6 互感和自感练习新人教版选修3-2

第四章电磁感应6 互感和自感A 级抓基础1．关于线圈中的自感电动势的大小，下列说法正确的是( )A ．跟通过线圈的电流大小有关B ．跟线圈中的电流变化大小有关C ．跟线圈中的磁通量大小有关D ．跟线圈中的电流变化快慢有关解析：自感电动势也是电磁感应定律的一种特殊情况，磁通量通过自身时，也要产生阻碍其变化的感应电流．根据自感电动势E ＝n ΔI Δt可知，选项D 正确．答案：D2．(多选)关于自感系数，下列说法正确的是( )A ．其他条件相同，线圈越长自感系数越大B ．其他条件相同，线圈匝数越多自感系数越大C ．其他条件相同，线圈越细自感系数越大D ．其他条件相同，有铁芯的比没有铁芯的其自感系数越小解析：线圈的自感系数由线圈本身的因素及有无铁芯决定，即与长度、形状、匝数和是否有铁芯都有关．答案：AB3．(多选)如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略不计，下列说法中正确的是( )A ．合上开关S 接通电路时，A 2先亮A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立即熄灭，A 1过一会熄灭D ．断开开关S 切断电路时，A 1和A 2都要过一会才熄灭解析：S闭合接通电路时，A2支路中的电流立即达到最大，A2先亮；由于线圈的自感作用，A1支路电流增加的慢，A1后亮．A1中的电流稳定后，线圈的阻碍作用消失，A1与A2并联，亮度一样，故A正确，B不正确；S断开时，L和A1、A2组成串联的闭合回路，A1和A2亮度一样，由于L中产生自感电动势阻碍L中原电流的消失，使A1和A2过一会才熄灭，故D选项正确．答案：AD4．如图中灯泡A1、A2完全相同，带铁芯的线圈L的电阻可忽略不计，则( )A．S闭合瞬间，A1、A2同时发光，接着A1变暗A2变得更亮B．S闭合瞬间，A1不亮A2立即亮C．S闭合瞬间，A1、A2都不立即亮D．稳定后再断开S瞬间，A1熄灭，A1灯亮且比A2更亮解析：当S闭合瞬间，L支路中的电流从无到有发生“变化”，因此，在L中产生自感电动势阻碍电流增加，由于自感系数很大，对电流的阻碍作用很强，所以S接通的极短时间内L中电流几乎为零，L并没有起到“短路”的作用，A1灯中有电流通过，A1、A2同时亮，由于L中电流从无到有很快稳定，感应电动势消失，上述那种对电流的阻碍作用不再存在，它对A1灯的短路作用形成，A1灯便熄灭，由于电路的电阻变小，A2灯便显得更亮．答案：A5．如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈(自感系数较大，电阻不计)，E为电源，S为开关，闭合开关S，电路稳定后，三个灯泡均能发光，则( )A．断开开关瞬间，c灯熄灭，稍后a、b灯同时熄灭B．断开开关瞬间，流过a灯的电流方向改变C．闭合开关，a、b、c灯同时亮D．闭合开关，a、b灯同时先亮，c灯后亮解析：闭合开关S时，由于L的自感作用，流过a灯的电流逐渐增大，所以b、c灯先亮，a灯后亮，选项C、D错误；断开开关瞬间，a、b灯构成闭合回路，由于L的自感作用，a、b灯的电流要逐渐减小，a灯电流方向不变，所以c灯立即熄灭，a、b灯稍后熄灭，选项A正确、B错误．答案：A6．如图所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应( )A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电阻R解析：S1断开瞬间，L中产生很大的自感电动势，若此时S2闭合，则可能将电压表烧坏，故应先断开S2.答案：B7．在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其道理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感，选项A、B错误，只有C正确．答案：C8．图中电感线圈L的直流电阻为R L，小灯泡的电阻为R，小量程电流表G1、G2的内阻不计，当开关S闭合且稳定后，电流表G1、G2的指针均偏向右侧(电流表的零刻度在表盘的中央)，则当开关S断开时，下列说法中正确的是( )A．G1、G2的指针都立即回到零点B．G1缓慢回到零点，G2立即左偏，然后缓慢回到零点C．G1立即回到零点，G2缓慢回到零点D．G1立即回到零点，G2缓慢回到零点解析：S闭合且稳定时，通过电流表G1、G2两条支路的电流均由左向右．断开S，L中产生自感电动势，由“增反减同”可知，自感电动势E自的方向一定与原电流方向相同，等效电路如图所示．显然，断开S后，在E自的作用下，回路中将继续形成沿顺时针方向的电流，这时流经电流表G2支路的电流方向变为由右向左．由于这段时间内E自是逐渐减小的，故电流也是逐渐减小的．答案：B9．(多选)如图所示电路中，○A1○A2是两只相同的电流表，电感线圈L的直流电阻与电阻R阻值相等，下面判断正确的是( )A．开关S接通的瞬间，电流表的读数大于的读数B．开关S接通的瞬间，电流表的读数小于的读数C．开关S接通，电路稳定后再断开的瞬间，电流表大于的读数D．开关S接通，电路稳定后再稳开的瞬间，电流表的读数等于的读数答案：BD10．如图所示的电路，线圈L的电阻不计，则( )A．S闭合瞬间，A板带正电，B板带负电B．S保持闭合，A板带正电，B板带负电C．S断开瞬间，A板带正电，B板带负电D．由于线圈电阻不计．电容器被短路，上述三种情况下两板都不带电解析：S闭合瞬间，由于通过电感线圈的电流为零，电容器被充电，A板带正电，B板带负电；S 保持闭合，电容器被短路，不带电；S 断开瞬间，线圈产生自感电动势，给电容器充电．根据电流方向判断，A 板带负电，B 板带正电．答案：A11．如图所示，设电源的电动势为E ＝10 V ，内阻不计，L 与R 的电阻值均为5 Ω，两灯泡的电阻值为R S ＝10 Ω.(1)求断开S 的瞬间，灯泡L 1两端的电压；(2)画出断开S 前后一段时间内通过L 1的电流随时间的变化规律．解析：(1)电路稳定工作时，由于a 、b 两点的电势相等．导线ab 上无电流通过，因此通过L 的电流为：I L ＝E 2R ＝1010A ＝1 A ，流过L 1的电流为I S ＝E 2R S ＝1020A ＝0.5 A ，断开S 的瞬间，由于线圈要想维持I L 不变，而与L 1组成闭合回路，因此通过L 1的最大电流为1 A ，所以此时L 1两端的电压U ＝I L ·R S ＝10 V(正常工作时为5 V)．(2)断开S 前，流过L 1的电流为0.5 A 不变，而断开S 的瞬间，通过L 1的电流突变为1 A ，而方向也发生变化，然后渐渐减小到零，所以它的图象如图所示(t 0为断开S 的时刻)．注：从t 0开始，电流持续的时间实际上一般是很短的．欢迎您的下载，资料仅供参考！。

高中物理第四章电磁感应第6节互感和自感讲义(含解析)新人教版选修3-2-新人教版高二选修3-

第6节互感和自感1．当一个线圈中的电流变化时，会在另一个线圈中产生感应电动势，这种现象叫互感，互感的过程是一个能量传递的过程。

2．当一个线圈中的电流变化时，会在它本身激发出感应电动势，叫自感电动势，自感电动势的作用是阻碍线圈自身电流的变化。

3．自感电动势的大小为E ＝L ΔI Δt，其中L 为自感系数，它与线圈大小、形状、圈数，以及是否有铁芯等因素有关。

4．当电源断开时，线圈中的电流不会立即消失，说明线圈中储存了磁场能。

一、互感现象1．定义两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。

产生的电动势叫做互感电动势。

2．应用互感现象可以把能量由一个线圈传递到另一个线圈，变压器、收音机的“磁性天线”就是利用互感现象制成的。

3．危害互感现象能发生在任何两个相互靠近的电路之间。

在电力工程和电子电路中，互感现象有时会影响电路正常工作。

二、自感现象和自感系数1．自感现象当一个线圈中的电流变化时，它产生的变化的磁场在它本身激发出感应电动势的现象。

2．自感电动势由于自感而产生的感应电动势。

3．自感电动势的大小E ＝L ΔI Δt，其中L 是自感系数，简称自感或电感，单位：亨利，符号为H 。

4．自感系数大小的决定因素自感系数与线圈的大小、形状、圈数，以及是否有铁芯等因素有关。

三、磁场的能量1．自感现象中的磁场能量(1)线圈中电流从无到有时：磁场从无到有，电源的能量输送给磁场，储存在磁场中。

(2)线圈中电流减小时：磁场中的能量释放出来转化为电能。

2．电的“惯性”自感电动势有阻碍线圈中电流变化的“惯性”。

1．自主思考——判一判(1)两线圈相距较近时，可以产生互感现象，相距较远时，不产生互感现象。

(×)(2)在实际生活中，有的互感现象是有害的，有的互感现象可以利用。

(√)(3)只有闭合的回路才能产生互感。

(×)(4)线圈的自感系数与电流大小无关，与电流的变化率有关。

4.6互感和自感学案(含答案)

4.6互感和自感学案（含答案）6互感和自感互感和自感学科素养与目标要求物理观念1.了解互感和自感现象.2.了解自感电动势的表达式ELIt，知道自感系数的决定因素.3.了解自感现象中的能量转化.科学探究通过观察通电自感和断电自感时灯泡亮度的变化，认识自感现象.科学思维体会互感和自感现象产生的机理，能运用电磁感应规律分析解释.一.互感现象1.互感和互感电动势两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫互感，这种感应电动势叫做互感电动势.2.应用利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器就是利用互感现象制成的.3.危害互感现象能发生在任何两个相互靠近的电路之间.在电力工程和电子电路中，互感现象有时会影响电路的正常工作.二.自感现象当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在它本身激发出感应电动势，这种现象称为自感.由于自感而产生的感应电动势叫做自感电动势.三.自感电动势与自感系数1.自感电动势ELIt，其中It是电流的变化率；L是自感系数，简称自感或电感.单位亨利，符号H.2.自感系数与线圈的大小.形状.圈数，以及是否有铁芯等因素有关.四.自感现象中磁场的能量1.线圈中电流从无到有时，磁场从无到有，电源把能量输送给磁场，储存在磁场中.2.线圈中电流减小时，磁场中的能量释放出来转化为电能.1.判断下列说法的正误.1两个线圈相距较近时，可以产生互感现象，相距较远时，不产生互感现象.2自感现象中，感应电流一定与原电流方向相反.3线圈的自感系数与电流大小无关，与电流的变化率有关.4线圈中电流最大的瞬间可能没有自感电动势.2.如图1所示，电路中电源内阻不能忽略，L的自感系数很大，其直流电阻忽略不计，A.B为两个完全相同的灯泡，当S闭合时，A灯________变亮，B灯________变亮.当S断开时，A灯________熄灭，B灯________熄灭.选填“立即”或“缓慢”图1答案缓慢立即缓慢缓慢一.互感现象1.当一个线圈中的电流变化时，它产生的磁场就发生变化，变化的磁场在周围空间产生感生电场，在感生电场的作用下，另一个线圈中的自由电荷定向运动，于是产生感应电动势.2.一个线圈中电流变化越快电流的变化率越大，另一个线圈中产生的感应电动势越大.例1多选xx惠州市第一次调研目前无线电力传输已经比较成熟，如图2所示为一种非接触式电源供应系统.这种系统基于电磁感应原理可无线传输电力，两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示.利用这一原理，可以实现对手机进行无线充电.下列说法正确的是图2A.若A线圈中输入电流，B线圈中就会产生感应电动势B.只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C.A中电流越大，B中感应电动势越大D.A中电流变化越快，B中感应电动势越大答案BD解析根据感应电流产生的条件，若A线圈中输入恒定的电流，则A产生恒定的磁场，B中的磁通量不发生变化，B线圈中不会产生感应电动势，故A错误；若A线圈中输入变化的电流，根据法拉第电磁感应定律Ent可得，B线圈中会产生感应电动势，故B正确；A线圈中电流变化越快，A线圈中电流产生的磁场变化越快，B线圈中感应电动势越大，故C错误，D正确.二.通电自感现象1.认识通电时的自感现象如图3所示，先闭合S，调节R2使A1.A2的亮度相同，再调节R1，使A1.A2都正常发光，然后断开S.再次闭合S.图3现象灯泡A2立即发光，灯泡A1逐渐亮起来.原因电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，为了阻碍磁通量的增加，感应电流产生的磁通量与原来电流产生的磁通量方向相反，则线圈中感应电动势的方向与原来的电流方向相反，阻碍了L中电流的增加，即推迟了电流达到稳定值的时间.2.对通电自感的理解1通电瞬间自感线圈处相当于断路.2当线圈中的电流增大时，自感电动势的方向与原电流的方向相反，阻碍电流的增大，使电流从零逐渐增大到稳定值，但不能阻止电流的增大.3电流稳定时自感线圈相当于导体若直流电阻为零，相当于导线.例2如图4所示，电路中电源的内阻不能忽略，电阻R 的阻值和线圈L的自感系数都很大，A.B为两个完全相同的灯泡，当S闭合时，下列说法正确的是线圈L的直流电阻较小图4A.A比B先亮，然后A灭B.B比A先亮，然后B逐渐变暗C.A.B一起亮，然后A灭D.A.B一起亮，然后B灭答案B解析S闭合时，由于与A灯串联的线圈L的自感系数很大，故在线圈上产生很大的自感电动势，阻碍电流的增大，所以B比A先亮，稳定后，流过B灯支路的电流变小，所以B灯逐渐变暗，故B正确.三.断电自感现象1.认识断电时的自感现象如图5所示，L为自感系数较大的线圈，其直流电阻比灯泡的电阻小，先闭合开关使灯泡发光，然后断开开关.图5现象灯泡A闪亮一下再熄灭解释在开关断开后灯泡闪亮一下的原因是灯泡断电后自感线圈中产生的感应电流比开关断开前流过灯泡的电流大.要想使灯泡闪亮一下再熄灭，就必须使自感线圈的电阻小于与之并联的灯泡的电阻.而当线圈电阻大于或等于灯泡的电阻时，灯泡就会缓慢变暗直至熄灭.2.对断电自感的理解1当线圈中的电流减小时，自感电动势的方向与原电流方向相同；2断电自感中，由于自感电动势的作用，线圈中电流从原值逐渐减小.若断开开关瞬间通过灯泡的电流大于断开开关前的电流，灯泡会闪亮一下；若断开开关瞬间通过灯泡的电流小于或等于断开开关前的电流，灯泡不会闪亮一下，而是逐渐变暗直至熄灭.3自感电动势总是阻碍线圈中电流的变化，但不能阻止线圈中电流的变化.例3如图6所示，开关S处于闭合状态，小灯泡A和B均正常发光，小灯泡A的电阻大于线圈L 的电阻，现断开开关S，以下说法正确的是图6A.小灯泡A越来越暗，直到熄灭B.小灯泡B越来越暗，直到熄灭C.线圈L中的电流会立即消失D.线圈L中的电流过一会再消失，且方向向右答案D解析S 断开瞬间，B立即熄灭.由于小灯泡A的电阻大于线圈L的电阻，所以S断开前线圈的电流大于小灯泡A中的电流.S断开瞬间，线圈中的电流由原电流逐渐减小，导致线圈中出现感应电动势从而阻碍电流的减小，即线圈L中的电流过一会再消失，且方向向右，因L和A组成新的回路，电流由原线圈中的电流逐渐减小，所以A先亮一下，然后慢慢熄灭，故D正确.学科素养通过例2和例3，进一步加深对通电自感现象和断电自感现象的理解，知道通电.断电瞬间，自感线圈中的电动势阻碍原电流的变化，但阻止不了原电流的变化，且原电流不能发生突变.运用电磁感应知识解释自感现象，这很好地体现了“科学思维”的学科素养.四.自感现象中的图象问题例4如图7所示的电路中，开关S 闭合且稳定后流过电感线圈的电流是2A，流过灯泡的电流是1A，现将开关S突然断开，开关S断开前后，能正确反映流过灯泡的电流i随时间t变化关系的图象是图7答案D解析开关S断开前，通过灯泡D的电流是稳定的，其值为1A.开关S断开瞬间，自感线圈的支路由于自感现象会产生与线圈中原电流方向相同的自感电动势，使线圈中的电流从原来的2A逐渐减小，方向不变，且与灯泡D构成回路，通过灯泡D的电流和线圈L中的电流相同，也应该是从2A逐渐减小到零，但是方向与原来通过灯泡D的电流方向相反，D对.提示要注意断电前后，无线圈的支路电流方向是否变化.1.对自感电动势的理解关于线圈中自感电动势的大小，下列说法中正确的是A.电感一定时，电流变化越大，自感电动势越大B.电感一定时，电流变化越快，自感电动势越大C.通过线圈的电流为零的瞬间，自感电动势为零D.通过线圈的电流为最大值的瞬间，自感电动势最大答案B 解析电感一定时，电流变化越快，It越大，由ELIt知，自感电动势越大，A错，B对；线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C错；当通过线圈的电流最大时，若电流的变化率为零，自感电动势为零，故D错.2.对互感现象的理解多选如图8所示，是一种延时装置的原理图，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通；当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放.则图8A.由于A线圈的电磁感应作用，才产生延时释放D的作用B.由于B线圈的电磁感应作用，才产生延时释放D的作用C.如果断开B线圈的开关S2，无延时作用D.如果断开B线圈的开关S2，延时将变化答案BC解析线圈A 中的磁场随开关S1的闭合而产生，随S1的断开而消失.当S1闭合时，线圈A中的磁场穿过线圈B，当S2闭合，S1断开时，线圈A在线圈B中的磁场变弱，线圈B中有感应电流，能够继续吸引D 而起到延时的作用，所以B正确，A错误；若S2断开，线圈B中不产生感应电流而起不到延时作用，所以C正确，D错误.3.对自感现象的理解多选如图9所示电路，自感线圈L的自感系数足够大，其直流电阻忽略不计，LA.LB是两个相同的灯泡，则图9A.S闭合瞬间，LA不亮，LB很亮B.S闭合瞬间，LA.LB同时亮，然后LA逐渐变暗到熄灭，LB变得更亮C.S断开瞬间，LA闪亮一下才熄灭，LB立即熄灭D.S断开瞬间，LA.LB立即熄灭答案BC4.自感现象的图象问题在如图10所示的电路中，L是一个自感系数很大.直流电阻不计的线圈，D1.D2和D3是三个完全相同的灯泡，E是内阻不计的电源.在t0时刻，闭合开关S，电路稳定后在t1时刻断开开关S.规定以电路稳定时流过D1.D2的电流方向为正方向，分别用I1.I2表示流过D1和D2的电流，则下列图象中能定性描述电流I随时间t变化关系的是图10答案C解析当闭合开关时，因为线圈与D1串联，所以流过D1的电流I1会慢慢增大，流过D2的电流I2为稳定值，且电路稳定时I2I1.当开关断开时，因为线圈阻碍电流I1的减小，所以通过D1的电流不会立即消失，会从原来的大小慢慢减小，由于L.D1.D2和D3构成回路，通过D1的电流也流过D2，所以I2变成反向立即增大，之后逐渐减小，故C正确，A.B.D错误.。

2021年高中物理第四章电磁感应6互感和自感课后作业含解析人教版选修3_2.doc

互感和自感时间：45分钟一、单项选择题1．如图所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是( B )A．S闭合的瞬间B．S断开的瞬间C．S闭合电路稳定后D．S闭合、向左移动变阻器触头解析：S闭合电路稳定时，线圈两端没有电势差，电容器两板不带电；S闭合瞬间，或向左移动变阻器触头时，电流增大，线圈产生自感电动势方向与电流方向相反，使B板带正电；S断开的瞬间，电流减小，线圈产生自感电动势的方向与电流方向相同，使A板带正电，B项正确．2．在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点“1”，现把它从“1”扳向“2”，如图所示．试判断在此过程中，在电阻R上的电流方向是．( C )A．先由P→Q，再由Q→P B．先由Q→P，再由P→QC．始终由Q→P D．始终由P→Q解析：S从“1”扳开瞬间，B中向右的磁通量减小，由楞次定律得电流Q→P，接触“2”的瞬间，B中向左的磁通量增加，产生电流Q→P.故正确答案为C.3.如图所示，开关S闭合且电路达到稳定时，小灯泡能正常发光，则( A )A．S闭合后，小灯泡将慢慢变亮B．S闭合后，小灯泡立即变亮C．S断开后，小灯泡慢慢熄灭D．S断开后，小灯泡先闪亮一下，再慢慢熄灭解析：S闭合瞬间，通过L的电流增大，自感电动势的方向与原电流方向相反，阻碍电流的增大，故A慢慢变亮；S断开瞬间，A将立即熄灭，因为S断开，再无电流回路．4．如下图所示的电路中，S是闭合的，此时流过L的电流为I1，流过灯A的电流为I2，且I1<I2，在t1时刻将S断开，那么流过灯泡A的电流随时间变化的图象是下图中的( D )解析：当S闭合时，流过灯泡A的电流为I2，流过L的电流为I1；断开S，L与A形成回路，产生自感电流，I1逐渐减小，因而流过A的电流由I2变成反方向的I1，并逐渐减小到零，故D正确．5.如图所示的电路，L是自感系数较大的线圈，在滑动变阻器的滑动片P从A端迅速滑向B端的过程中，经过AB中点C时通过线圈的电流为I1；P从B端迅速滑向A端的过程中，经过C点时通过线圈的电流为I2；P固定在C点不动，达到稳定时通过线圈的电流为I0，则( D )A．I1＝I2＝I0B．I1>I0>I2C．I1>I2>I0D．I1<I0<I2解析：当滑动片从A端迅速滑向B端时，总电阻减小，总电流增大，L产生的自感电动势阻碍电流增大，自感电流方向与原电流方向相反，故I1比P稳定在C点的电流I0小；当P 从B端迅速滑向A端时，总电流在减小，L产生的自感电动势阻碍电流减小，自感电流方向与原电流方向相同，故I2大于P稳定在C点时的电流I0.故D正确．二、多项选择题6.如图所示，灯泡A、B与固定电阻的阻值均为R，L是自感系数很大的线圈．当S1闭合，S2断开且电路稳定时，A，B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是( AD )A．B灯立即熄灭B．A灯将比原来更亮一下后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a解析：S2断开而只闭合S1，稳定时，A，B两灯一样亮，可知线圈L的电阻也是R.在S1、S2都闭合时I A＝I L，故当S2闭合S1突然断开时，流过A灯的电流只是方向变为b→a，但其大小不突然增大，A灯不出现更亮一下再熄灭的现象，故D项正确，B项错误；由于固定电阻R几乎没有自感作用，故断开S1时，B灯电流迅速变为零，而立即熄灭，故A项正确，C 项错误．综上所述分析可知，本题正确答案为A、D.7．在如图所示电路中，L为电阻不计的线圈，A1和A2为零点在表盘中央的相同的电流。

高二物理第4章第六节互感和自感练习题及答案解析

1．下列关于自感现象的说法正确的是()A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B．线圈中自感电动势的方向总与引起自感的原电流的方向相反C．线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关D．加铁芯后线圈的自感系数比没有加铁芯时要大解析：选ACD.自感现象是导体本身电流变化使得穿过线圈的磁通量变化而产生的电磁感应现象；自感电动势与线圈的磁通量变化快慢有关；故A、C正确；自感电动势阻碍原电流的变化；并不一定与原电流反向；B错误．2．关于线圈的自感系数；下面说法正确的是()A．线圈的自感系数越大；自感电动势一定越大B．线圈中电流等于零时；自感系数也等于零C．线圈中电流变化越快；自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定答案：D图4－6－143.如图4－6－14所示；L为自感系数较大的线圈；电路稳定后小灯泡正常发光；当断开开关S的瞬间会有()A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭解析：选A.当开关S断开时；由于通过自感线圈的电流从有变到零；线圈将产生自感电动势；但由于线圈L与灯A串联；在S断开后；不能形成闭合回路；因此灯A在开关断开后；电源供给的电流为零；灯就立即熄灭．图4－6－154.如图4－6－15所示；多匝线圈L的电阻和电池内阻不计；两个电阻的阻值都是R；电键S原来是断开的；电流I0＝错误!；今合上电键S将一电阻短路；于是线圈有自感电动势产生；此电动势()A．有阻碍电流的作用；最后电流由I0减小到零B．有阻碍电流的作用；最后电流总小于I0C．有阻碍电流增大的作用；因而电流将保持I0不变D．有阻碍电流增大的作用；但电流最后还是增大到2I0解析：选D.电键S由断开到闭合瞬间；回路中的电流要增大；因而在L上要产生自感电动势．根据楞次定律；自感电动势总是要阻碍引起它的电流的变化；这就是说由于电流增加引起的自感电动势；要阻碍原电流的增加．而阻碍不是阻止；电流仍要增大；而达到稳定后其电流为2I0；故选项D正确．图4－6－165．(长郡高二检测)如图4－6－16所示；电路中L为一自感线圈；两支路直流电阻相等；则()A．闭合开关S时；稳定前电流表A1的示数等于电流表A2的示数B．闭合开关S时；稳定前电流表A1的示数大于电流表A2的示数C．闭合开关S时；稳定前电流表A1的示数小于电流表A2的示数D．断开开关S时；稳定前电流表A1的示数小于电流表A2的示数解析：选B.闭合开关时；线圈中产生与电流反向的自感电动势起到阻碍作用；所以电流表A2的示数小于电流表A1的示数．断开开关时；线圈中产生与原电流同向的自感电动势；并与R组成临时回路；电流表A1与电流表A2示数相等．只有B项正确．一、选择题1．(皖中三校高二检测)一个线圈中的电流均匀增大；这个线圈的()A．磁通量均匀增大B．自感系数均匀增大C．自感系数、自感电动势均匀增大D．自感系数、自感电动势、磁通量都不变解析：选A .电流均匀增大时；线圈中磁感应强均匀增大；所以磁通量均匀增大；而自感电动势取决于磁通量的变化率；所以自感电动势不变；自感系数取决于线圈本身的因素；也保持不变；只有选项A正确．图4－6－172．在制作精密电阻时；为了消除使用过程中由于电流变化而引起的自感现象；采用双线并绕的方法；如图4－6－17所示．其道理是()A．当电路中的电流变化时；两股导线产生的自感电动势相互抵消B．当电路中的电流变化时；两股导线产生的感应电流相互抵消C．当电路中的电流变化时；两股导线中原电流的磁通量相互抵消D．以上说法都不对解析：选C.由于采用双线并绕的方法；当电流通过时；两股导线中的电流方向是相反的；不管电流怎样变化；任何时刻两股导线中的电流总是等大反向的；所产生的磁通量也是等大反向的；故总磁通量等于零；在该线圈中不会产生电磁感应现象；因此消除了自感；选项A、B错误；只有C正确．图4－6－183.如图4－6－18为日光灯电路；关于该电路；以下说法中正确的是()A．启动过程中；启动器断开瞬间镇流器L产生瞬时高电压B．日光灯正常发光后；镇流器L使灯管两端电压低于电源电压C．日光灯正常发光后启动器是导通的D．图中的电源可以是交流电源；也可以是直流电源解析：选AB.日光灯是高压启动；低压工作的．启动时；启动器断开；镇流器产生瞬时高压；正常发光后；镇流器起降压限流的作用；而此时启动器是断开的；镇流器只对交流电起作用；由此可知；A、B正确．图4－6－194．如图4－6－19所示；L为一纯电感线圈(即电阻为零)；A是一灯泡；下列说法正确的是()A．开关S接通瞬间；无电流通过灯泡B．开关S接通后；电路稳定时；无电流通过灯泡C．开关S断开瞬间；无电流通过灯泡D．开关S接通瞬间及接通稳定后；灯泡中均有从a到b的电流；而在开关S断开瞬间；灯泡中有从b到a的电流解析：选B.开关S接通瞬间；灯泡中的电流从a到b；线圈由于自感作用；通过它的电流逐渐增加．开关S接通后；电路稳定时；纯电感线圈对电流无阻碍作用；将灯泡短路；灯泡中无电流通过．开关S断开的瞬间；由于线圈的自感作用；线圈中原有向右的电流将逐渐减小；该电流从灯泡中形成回路；故灯泡中有从b到a的瞬间电流．图4－6－205.图4－6－20中L是一只有铁芯的线圈；它的电阻不计；E表示直流电源的电动势．先将S接通；稳定后再将S断开．若将L中产生的感应电动势记为E L；则在接通和断开S的两个瞬间；以下说法正确的是()A．两个瞬间E L都为零B．两个瞬间E L的方向都与E相反C．接通瞬间E L的方向与E相反D．断开瞬间E L的方向与E相同答案：CD图4－6－216．(武汉高二检测)如图4－6－21所示的电路中；电键S闭合且电路达到稳定时；流过灯泡A和线圈L的电流分别为I1和I2；在电键S切断的瞬间；为使小灯泡能比原来更亮一些；然后逐渐熄灭；应()A．必须使I2＞I1B．与I1、I2大小无关；但必须使线圈自感系数L足够大C．自感系数L越大；切断时间越短；则I2也越大D．不论自感系数L多大；电键S切断瞬间I2只能减小；不会增大解析：选AD.电键S断开后；线圈L与灯泡A构成回路；线圈中由于自感电动势作用电流由I2逐渐减小；灯泡由于与线圈构成回路；灯泡中电流由I1变为I2然后逐渐减小；所以要想小灯泡能比原来更亮一些；应有I2＞I1；所以A、D项正确．图4－6－227．(高考北京卷)在如图4－6－22所示的电路中；两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后；调整R；使L1和L2发光的亮一样；此时流过两个灯泡的电流均为I.然后；断开S.若t′时刻再闭合S；则在t′前后的一小段时间内；正确反映流过L1的电流i1、流过L2的电流i2随时间t的变化的图象是()图4－6－23解析：选B.闭合开关S后；调整R；使两个灯泡L1、L2发光的亮一样；电流为I；说明R L＝R.若t′时刻再闭合S；流过电感线圈L和灯泡L1的电流迅速增大；使电感线圈L 产生自感电动势；阻碍了流过L1的电流i1增大；直至达到电流为I；故A错误；B正确；而对于t′时刻再闭合S；流过灯泡L2的电流i2立即达到电流I；故C、D错误．图4－6－248．(锦州高二检测)如图4－6－24所示电路中；自感系数较大的线圈L的直流电阻不计；下列操作中能使电容器C的A板带正电的是()A．S闭合的瞬间B．S断开的瞬间C．S闭合电路稳定后D．S闭合、向左移动变阻器触头解析：选B.S闭合；电路稳定时；线圈两端没有电势差；电容器两板不带电；S闭合瞬间；若向左移动变阻器触头时；电流增大；线圈产生自感电动势方向与电流方向相反；使B 板带正电；S断开的瞬间；电流减小；线圈产生自感电动势的方向与电流方向相同；使A 板带正电；B项正确．9．在生产实际中；有些高压直流电路中含有自感系数很大的线圈；当电路中的开关S 由闭合到断开时；线圈会产生很大的自感电动势；使开关S处产生电弧；危及操作人员的人身安全．为了避免电弧的产生；可在线圈处并联一个元件；在下列设计的方案中(如图4－6－25所示)可行的是()图4－6－25解析：选D.断开开关S；A图中由于电容器被充电；开关S处仍将产生电弧；B、C图中闭合开关时；电路发生短路；而D图是利用二极管的单向导电性使线圈短路可避免开关处电弧的产生；故D正确．图4－6－2610.如图4－6－26所示是测定自感系数很大的线圈L直流电阻的电路；L两端并联一电压表；用来测量自感线圈的直流电压．在测量完毕后；将电路拆除时应() A．先断开S2B．先断开S1C．先拆除电流表D．先拆除电阻R解析：选B.只有先断开S1；才能切断线圈L和电压表所组成的自感回路；防止由于自感电流太大而把电压表烧坏．二、非选择题图4－6－2711．两平行金属直导轨水平置于匀强磁场中；导轨所在平面与磁场垂直；导轨右端接两个规格相同的小灯泡及一直流电阻可以不计的自感线圈．如图4－6－27所示；当金属棒ab正在直导轨上向右运动时；发现灯泡L1比灯泡L2更亮一些．试分析金属棒的运动情况．(导轨及金属棒电阻不计)解析：L2与L1、自感线圈并联；两支路电压相等；而L1较亮；说明L1上的电压大于支路电压；可以判定线圈中存在自感电动势；且方向与电流方向相同；所以回路中电流正在减小；即ab正在做减速运动．答案：向右减速图4－6－2812．(思维拓展题)如图4－6－28所示的电路中；已知E＝20 V；R1＝20 Ω；R2＝10 Ω；L是纯电感线圈；电源内阻不计；则当S闭合电路稳定时a、b间的电压为多少？在断开S 的的瞬间；a、b间的电压为多少？解析：S闭合电路稳定时；L相当于无阻导线；电阻R1和R2并联．流过R1和R2的电流分别为I1和I2；则I1＝错误!＝错误!A＝1 A；I2＝错误!＝错误!A＝2 A．流过L的电流为2 A．由于L的直流电阻为零；故a、b间的电压为零．断开S的瞬间；流过L的电流仍然为2 A；且从a向b.L和R1、R2构成闭合回路；电感线圈相当于电源；向R1、R2供电；且保证流过R1、R2的电流也仍是2 A；a、b间的电压也就等于R1、R2两电阻上的电压降之和；即有U ba＝I2(R1＋R2)＝2×(20＋10) V＝60 V.答案：零60 V。

高中物理自感和互感练习题附答案

高中物理自感和互感练习题附答案高中物理自感和互感练习题附答案在实际电路中,磁场的变化通常是由于电流的变化而引起的,对互感和自感现象的研究就是要找出感生电动势与线圈中电流变化之间的关系。

下面是店铺为你整理的高中物理自感和互感练习题附答案，一起来看看吧！（40分钟 50分）一、选择题（本题共6小题，每小题6分，共36分）1.如图所示，闭合电路中一定长度的螺线管可自由伸缩，通电时灯泡有一定亮度，若将一软铁棒从螺线管一端迅速插入螺线管内，则在插入过程中（）A.灯泡变亮，螺线管缩短B.灯泡变暗，螺线管缩短C.灯泡变亮，螺线管伸长D.灯泡变暗，螺线管伸长2.（多选）某线圈通有如图所示的电流，则线圈中自感电动势改变方向的时刻有（）A.第1s末B.第2s末C.第3s末D.第4s末3.如图是用于观察自感现象的电路图。

若线圈的直流电阻RL与灯泡的电阻R满足RL<R，则在开关S由闭合到断开的瞬间，可以观察到（）A.灯泡立即熄灭B.灯泡逐渐熄灭C.灯泡有明显的闪亮现象D.只有在RL>R时，才会看到灯泡有明显的闪亮现象4.如图所示，L是电阻不计的自感线圈，C是电容器，E为电源，在开关S闭合和断开时，关于电容器的带电情况，下列说法正确的是（）A.S闭合瞬间，A板带正电，B板带负电B.S保持闭合，A板带正电，B板带负电C.S断开瞬间，A板带正电，B板带负电D.由于线圈L的电阻不计，电容器被短路，上述三种情况下电容器均不带电5.（多选）（2013湛江高二检测）如图所示，A、B是两个相同的小灯泡，电阻均为R，R0是电阻箱，L是自感系数较大的线圈。

当S 闭合，调节R0的阻值使电路稳定时，A、B亮度相同。

则在开关S断开时，下列说法中正确的是（）A.B灯泡立即熄灭B.A灯泡一定将比原来更亮一些后再熄灭C.若R0=R，则A灯泡立即熄灭D.有电流通过A灯泡，方向为b→a6.如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，LA、LB是两个相同的灯泡，且在下列实验中不会烧毁，电阻R2阻值约等于R1的两倍，则（）A.闭合开关S时，LA、LB同时达到最亮，且LB更亮一些B.闭合开关S时，LA、LB均慢慢亮起来，且LA更亮一些C.断开开关S时，LA慢慢熄灭，LB马上熄灭D.断开开关S时，LA慢慢熄灭，LB闪亮后才慢慢熄灭二、非选择题（14分）7.（能力挑战题）如图所示，图甲为某同学研究自感现象的实验电路图，用电流传感器显示各时刻通过线圈L的电流。

2019_2020学年高中物理第四章电磁感应6互感和自感练习(含解析)新人教版

6互感和自感课后篇稳固提高基础稳固1.( 多项选择 ) 无线电力传输当前获得重要打破, 在日本展出了一种非接触式电源供给系统。

这类系统鉴于电磁感觉原理可无线传输电力。

两个感觉线圈能够搁置在左右相邻或上下相对的地点, 原理表示图以下图。

以下说法正确的选项是()A. 若A线圈中输入电流, B线圈中就会产生感觉电动势B. 只有A线圈中输入变化的电流, B线圈中才会产生感觉电动势C.A中电流越大 , B中感觉电动势越大D.A中电流变化越快, B中感觉电动势越大分析依据产生感觉电动势的条件, 只有处于变化的磁场中, B线圈才能产生感觉电动势,A错,B对 ; 根据法拉第电磁感觉定律, 感觉电动势的大小取决于磁通量变化率, 因此C错,D 对。

答案BD2. (多项选择 )以下图的电路中,A 1和 A2是完整同样的灯泡, 线圈L的电阻能够忽视不计, 以下说法中正确的选项是()A. 闭合开关S 时 ,A 2先亮 ,A 1后亮 , 最后同样亮B. 闭合开关S 时 ,A 1和 A2一直同样亮C.断开开关S 时 ,A 2马上熄灭 ,A 1过一会儿熄灭D.断开开关S 时 ,A 1和 A2都要过一会儿才熄灭分析闭合S 时 ,A 2支路中的电流马上达到最大,A 2先亮 ; 因为线圈的自感作用,A 1支路电流增大得慢,A 1后亮。

A1中的电流稳固后, 线圈的阻挡作用消逝,A 1与 A2并联 , 亮度同样 , 故 A 正确 ,B 错误。

S 断开时, L和A1、 A2构成串连的闭合回路,A1和A2亮度同样, 因为L 中产生自感电动势阻挡L 中原电正确。

综上所述, 正确选项为A、 D。

流的消逝, 使A1和A2过一会才熄灭, 故C错误 ,D答案AD3.以下图的电路中, 电源的电动势为E,内阻为 r ,电感 L 的电阻不计,电阻 R的阻值大于灯泡D的阻值。

在t= 0时辰闭合开关S, 经过一段时间后, 在t=t 1 时辰断开S。

以以下图所示, 表示A、B 两点间电压U AB随时间t变化的图象中, 正确的选项是()分析开关 S 闭合的瞬时 , 因为L的阻挡作用 , 由R与L构成的支路相当于断路, 后出处于L的阻挡作用不停减小 , 相当于外电路并联部分的电阻不停减小, 依据闭合电路欧姆定律I=, 整个电路中的总电流增大 , 由U内=Ir得内电压增大 , 由U AB=E-Ir得路端电压U AB减小。

2019届高中物理第四章电磁感应4.6互感和自感检测(含解析)新人教版选修3-2

6互感和自感一、A组（20分钟）1.（多选）下列说法正确的是（）A.当线圈中电流不变时，线圈中没有自感电动势B.当线圈中电流反向时，线圈中自感电动势的方向与线圈中原电流的方向相反C.当线圈中电流增大时，线圈中自感电动势的方向与线圈中电流的方向相反D.当线圈中电流减小时，线圈中自感电动势的方向与线圈中电流的方向相反解析：由法拉第电磁感应定律可知，当线圈中电流不变时，不产生自感电动势,A对；当线圈中电流反向时，相当于电流减小，线圈中自感电动势的方向与线圈中原电流的方向相同，B错；当线圈中电流增大时，自感电动势阻碍电流的增大，线圈中自感电动势的方向与线圈中电流的方向相反,C对；当线圈中电流减小时，自感电动势阻碍电流的减小，线圈中自感电动势的方向与线圈中电流的方向相同，D 错。

答案：|AC2.关于线圈的自感系数，下面说法正确的是（）A.线圈的自感系数越大，自感电动势一定越大B.线圈中的电流等于零时，自感系数也等于零C.线圈中电流变化越快，自感系数越大D.线圈的自感系数由线圈本身的因素及有无铁芯决定解析：|线圈的自感系数是由线圈本身的因素及有无铁芯决定的，与有无电流、电流变化情况都没有关系，故B C错误，D正确；自感电动势的大小除了与自感系数有关，还与电流的变化率有关，故A错误。

答案：|D3. （多选）如图所示电路中，A i、A是两只相同的电流表，电感线圈L的直流电阻与电阻R阻值相等。

（）F面判断正确的是A.开关S闭合的瞬间，电流表B. 开关S闭合的瞬间，电流表A i的读数小于A的读数C. 开关S闭合，电路稳定后再断开的瞬间，电流表A的读数大于A的读数D. 开关S闭合，电路稳定后再断开的瞬间，电流表A的读数等于A的读数答案：|BD4•如图所示是套在同一铁芯上的两个线圈，左线圈与电源、变阻器及开关相连，右线圈与电流表连成一闭合电路。

在下列情况下，电流表指针不偏转的是（）A. 开关S 闭合或断开的瞬间B. 开关S 闭合后，左线圈中通过恒定的电流时C. 开关S 闭合后，移动滑动变阻器滑片增大其阻值时D. 开关S 闭合后，移动滑动变阻器滑片减小其阻值时解析：|要使电流表指针不偏转，只要不产生感应电流即可，这就要求左侧线圈中的电流保持不变，故只有B 正确。
