基于单片机的数字温度计的设计与实现摘要采用单片机来对他们控制不仅具有控制方便，简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。
在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。
传统的测温元件有热电偶和二电阻。
而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。
我们用一种相对比较简单的方式来测量。
温度范围为-55~125 ºC,最高分辨率可达0.0625 ºC。
DS18B20可以直接读出温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。
本文介绍一种基于AT89C51单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量范围0℃-～+100℃，使用七级数码管LED模块显示，能设置温度报警上下限。
正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，AT89C51单片机功能和应用，该电路设计新颖、功能强大、结构简单。
关键词：温度测量;DS18B20 ; AT89C51Design of Digital Thermomer Based on SCMABSTRACTControlled by single-chip microcomputer to control not only to them, advantages of simplicity and flexibility, and can significantly increase the temperature specifications, which can significantly increase the quality and quantity of the products. In the process of production, in order to efficiently produce, it must be the main parameters, such as temperature, pressure, flow, and other effective control. Traditional temperature measuring component thermocouple and resistance. Are generally voltage of thermocouple and thermal resistance measured, then converted to the corresponding temperature, these methods are relatively complex and requires more external hardware support. We are in a relatively simple way to measure.-55~125 ºc temperature range, maximum resolution up to 0.0625 ºc. DS18B20 can read temperature value, and wire connected to the microcontroller, reduced external hardware circuits, low cost and ease of use features.The introduction of a cost-based AT89C51 MCU a temperatur measurement circuits, the circuits used DS18B20 high-precision temperatur sensor, measuring scope 0℃-～+100℃,can set the warning limitation, the use of Seven digital tube seven segments LED that can be display the current temperature. The paper focuses on providing a software and hardware system components circuit, introduced the theory of DS18B20, the founctions and applications of AT89C51 .This circuit design innovative, powerful, can be expansionary strong.Keywords：Temperature measurement ；DS18B20 ；AT89C51目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1 引言 (1)1.1.1 国内外现状 (1)1.1.2 课题背景及研究意义 (2)1.2 设计内容及性能指标 (2)1.3 系统概述 (3)1.3.1 系统方案论证与比较 (3)1.3.2 系统设计原理与组成 (5)第二章开发工具Proteus与Keil (6)2.1 Proteus软件 (6)2.1.1 Proteus简介 (6)2.1.2 4大功能模块 (6)2.1.3 Proteus简单应用 (8)2.2 Keil软件 (8)2.2.1 Keil软件简介 (8)2.2.2 Keil软件调试功能 (9)第三章系统硬件设计 (10)3.1 单片机的选择 (10)3.1.1 AT89C51单片机的介绍 (10)3.1.2 AT89C51单片机主要特性 (11)3.2 温度传感器的选择 (13)3.3 硬件电路设计 (17)第四章系统软件设计 (20)4.1 各模块的程序设计 (20)4.2 Protues测温仿真 (25)4.3 系统调试 (28)4.4 结果分析 (30)结论 (31)致谢 (32)参考文献 (33)附录1 全部程序清单 (34)附录2 系统总体设计图 (41)第一章绪论1.1引言1.1.1 国内外现状温度控制系统在国内各行各业的应用虽然已经十分广泛，但从国内生产的温度控制器来讲，总体发展水平仍然不高，同日本、美国、德国等先进国家相比，仍然有着较大的差距。
基于51单片机的温度报警系统设计
基于51单片机的温度报警系统设计温度报警系统是一种常见的安全监控系统，它可以监测环境温度，并在温度达到设定阈值时发出警报。
本文将介绍一个基于51单片机的温度报警系统的设计。
一、系统设计目标和功能本系统的设计目标是实时监测环境温度，并在温度达到预设阈值时发出警报。
具体功能包括：1.温度采集：通过温度传感器实时采集环境温度。
2.温度显示：将采集到的温度值通过数码管显示出来。
3.温度比较：将采集到的温度值与预设的阈值进行比较。
4.报警控制：当温度超过预设的阈值时，触发警报控制器。
5.报警指示：通过蜂鸣器或者LED灯等方式进行报警提示。
二、硬件设计本系统的硬件设计包括主控部分和外围部分。
1. 主控部分：使用51单片机作为主控芯片，通过AD转换器和温度传感器实现温度数据采集。
采用片内RAM和Flash存储器对数据进行处理和存储。
2.外围部分：包括数码管显示和报警指示。
使用数码管模块将温度值进行显示，使用LED灯或者蜂鸣器进行报警指示。
三、软件设计本系统的软件设计包括程序的编写和算法的设计。
1.程序编写：使用C语言编写单片机的程序。
程序主要包括温度采集、温度比较、报警控制和报警指示等功能。
2.算法设计：根据采集到的温度值与预设阈值进行比较，判断是否触发警报控制器。
同时，根据警报控制器的状态，控制报警指示的开关。
四、系统测试完成硬件和软件设计后，需要进行系统测试以验证系统的正确性和稳定性。
1.硬件测试：对硬件电路进行测试，包括电源、信号传输和外围器件等方面。
测试时需要注意电源的稳定性，信号的准确性和外围部件的工作状态。
2.软件测试：进行程序的运行测试，检查各功能是否正常运行。
特别关注温度采集和比较、报警控制和报警指示等功能。
五、系统性能分析对系统的性能进行分析，包括温度采集的准确性、报警控制的响应时间和报警指示的稳定性等方面。
1.温度采集准确性：主要受温度传感器的精度和ADC转换的准确性影响。
在设计中要选择合适的传感器和ADC。
基于单片机的温度测控系统的设计本科学位

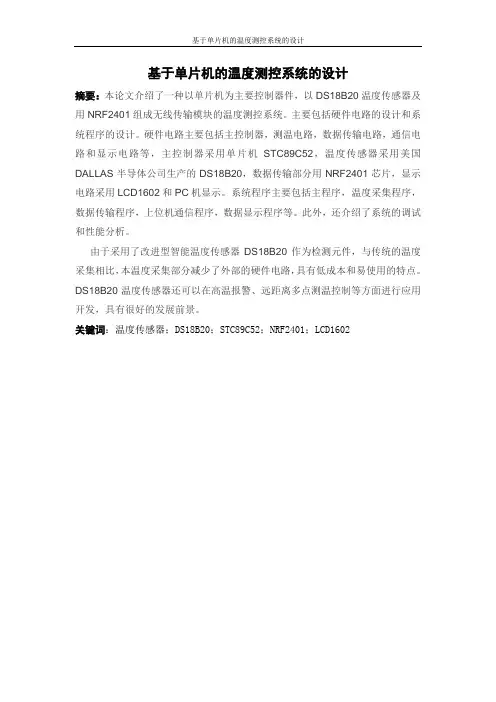

基于单片机的温度测控系统的设计摘要：本论文介绍了一种以单片机为主要控制器件，以DS18B20温度传感器及用NRF2401组成无线传输模块的温度测控系统。
主要包括硬件电路的设计和系统程序的设计。
硬件电路主要包括主控制器，测温电路，数据传输电路，通信电路和显示电路等，主控制器采用单片机STC89C52，温度传感器采用美国DALLAS半导体公司生产的DS18B20，数据传输部分用NRF2401芯片，显示电路采用LCD1602和PC机显示。
系统程序主要包括主程序，温度采集程序，数据传输程序，上位机通信程序，数据显示程序等。
此外，还介绍了系统的调试和性能分析。
由于采用了改进型智能温度传感器DS18B20作为检测元件，与传统的温度采集相比，本温度采集部分减少了外部的硬件电路，具有低成本和易使用的特点。
DS18B20温度传感器还可以在高温报警、远距离多点测温控制等方面进行应用开发，具有很好的发展前景。
关键词：温度传感器；DS18B20；STC89C52；NRF2401；LCD1602Temperature measurement and control system based on MCU designAbstract：This paper describes a single-chip microcomputer as the main control device in order to DS18B20 integral temperature sensor and wireless transmission module with NRF2401 temperature measurement and control system. Include hardware circuit design and system program design. Hardware circuit includes the main controller, temperature measurement circuits, data transmission circuits, communications circuits and display circuit, the main controller, using SCM STC89C52, temperature sensor using the United States produced by DALLAS Semiconductor DS18B20, data transmission partly NRF2401 chips, display circuit using LCD1602 and PC-display. System procedures include the main program, temperature and collection procedures, data transmission process, host computer communication program, the data show procedures. In addition, also introduced the system debugging and performance analysis.Because used the advanced version intelligence temperature sensor DS18B20 as the examine part, compared with the traditional thermometer, this digital thermometer reduced the exterior hardware electric circuit, has characteristic that the low cost and was easy to use. The DS18B20 thermometer also may used to the high temperature warning, the long-distance range multi- spots temperature measured aspect and so on temperature control carries on the application development, has the very good prospects for development.Key Words：Temperature Sensor；DS18B20；STC89C52; NRF2401；LCD1602目录1 前言........................................................- 1 1.1选题的背景和意义............................................- 11.2温度传感器的发展现状........................................- 11.3单片机的特点及发展..........................................-21.4本设计的主要工作........................................... –42设计方案论证与选择.......................................... - 52.1 设计方案.................................................. -52.1.1设计方案一..............................................- 52.1.2设计方案二.............................................. - 62.2 方案选择.................................................. -73系统的功能和原理...............................................3.1温度测控系统的网络拓扑结构.................................3.2系统的工作原理.............................................-8 4系统的硬件电路的设计.........................................- 84.1 单片机电路 (8)4.1.1 单片机的选型...........................................- 84.1.2 STC89C52单片机的介绍................................. - 9 4.1.3 STC89C52单片机的优点....................................4.2温度采集电路设计.........................................- 13 4.2.1 DS18B20温度传感器介绍................................- 134.2.2 DS18B20温度传感器与单片机的接口电路................... - 174.3 无线传输模块的设计................................4.3.1NRF2401无线模块的介绍...................................4.3.2NRF2401无线模块与单片机的接口电路..........................4.4 LED显示电路的设计.......................................- 184.4.1 LED1602的结构.........................................- 184.4.2 显示电路与单片机的接口................................- 194.5串口驱动电路的设计..........................................4.6电源电路的设计...............................................4.7时钟电路的设计...............................................4.7.1时钟芯片DS1302的工作原理...............................4.7.2DS1302与单片机的接口电路...............................4.8蜂鸣器驱动电路的设计....................................4.9调整报警温度电路的设计...............................5软件设计..............................................- 225.1上位机程序设计..........................................- 225.2下位机程序设计........................................... - 225.2.1 温度数据采集模块....................................... -245.2.2 数据传输模块.......................................- 275.2.3 LCD显示模块............................................-285.2.4 时钟模块..................................................5.2.5 按键功能选择部分.......................................6 调试运行....................................................7 设计小结....................................................结束语......................................................... -28参考文献.......................................................-30致谢........................................................... -291绪论1.1 选题的背景和意义随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中温度测控系统就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活提供更好的更方便的设施就需要从单片机技术入手，一切向着数字化控制，智能化控制方向发展。
《2024年基于51单片机的温度控制系统设计与实现》范文
《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。
为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。
该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。
二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。
硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。
其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。
2. 软件设计软件部分主要包括单片机程序与上位机监控软件。
单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。
上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。
三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。
具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。
连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。
2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。
程序采用C语言编写，易于阅读与维护。
同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。
3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。
首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。
其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。
最后，对整个系统进行联调，测试其在实际应用中的性能表现。
四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。
基于单片机的水温控制系统设计毕设答辩
2 研 究 内 容 RESEARCH CONTENTS
该系统主要包括传感器温度采集、A/D模数转换、按钮操 作、单片机控制、数码管数字显示等。采用PID算法实现温度 控制功能，通过串行通信完成两片单片机信息的交互，实现 温度的设定、控制和显示。本设计还可以通过串口与上位机 连接，实现计算机控制。为了实现高精度的水温控制，这种 单片机系统采用PID算法控制和PWM脉宽调制相结合的技术， 通过控制双向晶闸管改变电炉和电源的通断来改变水温的加 热时间。该系统由两个模块组成:键盘显示和温度控制。通过 模块之间的通信，完成温度设定、实时温度显示、水温波动 等功能。
基于单片机的水温控制系统设计
答 辩 人： 学 号：C来自NTENTS1 研究意义 2 研究内容 3 调试分析 4 课题总结
1 研 究 意 义 RESEARCH SIGNIFICANCE
现代的发展，就控制器本身而言，控制电路可以采用应 急经典控制理论和常规模拟控制系统，实现水温的自动统一。 然而，随着计算机和超大规模集成电路的迅速发展，以现代 控制理论和计算机为基础，由数字控制、显示、A/D和D/A转 换、后配额执行机构和控制阀组成的计算机控制系统在过程 控制中得到了越来越广泛的应用。此外，单片机的使用也使 水温的智能控制成为可能，并提供完善的人机交互界面和多 机通信接口，这些在常规的数字逻辑道路上往往难以或不可 能实现。
硬件电路的调试要依次调试单片机的基本系统、前向通 道和后向通道。调试时，可利用仿真器读写各接口地址，静 态测试电路各部分连接是否正确；对于动态过程，可以编写 一个简短的调试程序来配合硬件电路的调试。
3 调 试 分 析 DEBUG ANALYSIS
软件的调试需要在仿真器提供的单步、断点、跟踪等功 能的支持下对各子程序分别进行调试．将调试完的工程序连 接起来再调试．逐步扩大调试范围。 调试的过程一般是： A）测试程序输入条件或设定程序输入条件; B）以单步、断点或跟踪方式运行程序； C）检查程序运行结果； D）运行结果不正确时查找原因。修改程序，重复上述过程。
(完整版)基于单片机的温度控制系统本科生毕业设计
上海电力学院本科毕业设计（论文）题目：基于单片机的温度测量系统院系：自动化工程学院指导教师：马进明【摘要】温度测量在实际生产和人们生活中都有广泛应用，为此我设计了一个温度测量系统。
本系统利用AT89S52单片机作为主控制器件，DS18B20作为测温传感器通过LED数码管串口实现温度显示，通过按键电路设置上下限报警温度。
并且在到达报警温度后，系统会自动报警。
本文设计是从测温电路、主控电路、报警电路等几个方面来分析说明的该系统利用DS18B20测温范围广、测温分辨率高、外围电路简单、功耗低等特点，与AT89S52构成比较简单的测温电路。
该系统设计灵活、抗干扰性好，可以在恶劣的工作环境中进行温度测量。
关键字：单片机；温度传感器；温度计；报警【Abstract】.In this design using the AT89S52 microcontroller as the main control device, DS18B20 as an LED digital temperature sensor tube to achieve temperature display.The key circuit sed the temperature to set the alarm on the lower temperature. And the temperature reaching the alarm, the system will automatically alarm. This design is from the temperature measurement circuit, main control circuit, alarm circuit, and several other aspects of the note.The system uses DS18B20 temperature measurement range, and peripheral circuit is simple, low power consumption, compared with AT89S52 devices constitute a simple temperature measurement circuit. The system design of flexible, anti-interference performance is good, can be in the poor working environment for temperature measurement. Keywords：AT89S52；DS18B20；thermometer；alarm目录1 引言 (1)1.1 选题的背景 (1)1.2 选题的目的及意义 (2)2 系统设计的整体方案 (2)2.1 设计的主要内容 (2)2.2 设计性能要求 (3)3 器件的选择 (3)3.1 单片机的选择 (4)3.1.1 AT89S52的基本组成及特征 (4)3.1.2 AT89S52的引脚功能 (5)3.1.3 AT89S52的工作模式及注意事项 (9)3.2 温度传感器的选择 (11)3.2.1 DS18B20的特点及选择原因 (11)3.2.2 DS18B20的测温原理 (13)3.3 显示器的选择 (14)3.4 蜂鸣器 (15)3.5 排阻 (16)4 电路原理 (17)4.1单片机电路 (17)4.1.1 晶振电路 (18)4.1.2 复位电路 (20)4.3 温度显示电路 (22)4.4 温度上下限设置电路 (22)4.5 温度过限报警电路 (23)4.6 系统总电路图电路 (24)5 系统流程图 (24)5.1 主程序 (24)5.2 读出温度子程序 (25)5.3 温度转换命令子程序 (26)5.4 计算温度子程序 (27)5.5显示数据刷新子程序 (27)6 软件仿真 (27)6．1 软件设计流程 (28)6.2 原理图的绘制 (28)6.3 单片机程序的调试与编译 (30)6.4 仿真过程 (31)7 总结 (32)7.1 设计总结 (32)7.2 设计前景 (34)8 致谢 (34)参考文献 (36)附录 (36)附录1：系统总图 (36)1 引言1.1 选题的背景随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的。
基于单片机温度报警器的设计
基于单片机温度报警器的设计温度报警器是一种常见的安全设备，用于监测环境温度并在温度超过设定阈值时发出警报。
基于单片机的温度报警器可以实现温度监测、报警和数据记录等功能，具有灵敏度高、可靠性好、成本低等优点。
下面将描述一种基于单片机的温度报警器的设计。
设计思路：本设计采用温度传感器、单片机、蜂鸣器和LCD液晶显示器等组成，实现温度监测和报警功能。
温度传感器用于测量环境温度，将温度值传输给单片机进行处理；单片机负责对温度值进行比较和判断，当温度超过设定阈值时，通过控制蜂鸣器发出警报声，并在LCD显示器上显示温度值和警报信息。
硬件设计：1.温度传感器：可以选择数字温度传感器，如DS18B20。
将温度传感器连接到单片机的数字引脚上，通过引脚读取传感器输出的数字信号。
2.单片机：可以选择常见的8位单片机，如STC89C52、单片机具有较强的处理能力和丰富的IO资源，可以用于读取和处理温度传感器数据，并控制蜂鸣器和LCD显示器。
3.蜂鸣器：选择合适的蜂鸣器，并将其连接到单片机的IO引脚上。
当温度超过设定阈值时，单片机将IO引脚置高，使蜂鸣器发出警报声。
4.LCD液晶显示器：选择适配器单片机的LCD显示器，通过单片机的IO引脚与单片机连接。
当温度超过设定阈值时，将警报信息显示在LCD上。
软件设计：1.硬件初始化：设置单片机相关IO引脚为输入输出模式，初始化温度传感器和LCD显示器。
2.温度采集：通过单片机的数字引脚读取温度传感器输出的数字信号，并进行相应的数据转换，得到环境温度值。
3.温度监测：将环境温度值与设定的阈值进行比较，若温度超过阈值则触发报警。
4.报警处理：当温度超过设定阈值时，通过设置单片机的IO引脚，控制蜂鸣器发出警报声，并在LCD显示器上显示警报信息。
5.数据记录：可以选择将温度数据保存到EEPROM中，方便后续查询和分析。
总结：基于单片机的温度报警器是一种简单但实用的安全设备，通过温度传感器和单片机的配合，可以实现对环境温度的实时监测和报警功能。
基于51单片机的温度报警器设计
基于51单片机的温度报警器设计引言：温度报警器是一种用来检测环境温度并在温度超过设定阈值时发出警报的装置。
本文将基于51单片机设计一个简单的温度报警器，以帮助读者了解如何利用单片机进行温度监测和报警。
一、硬件设计硬件设计包括传感器选择、电路连接以及报警装置的设计。
1.传感器选择温度传感器的选择非常重要，它决定了监测温度的准确性和稳定性。
常见的温度传感器有热敏电阻（如NTC热敏电阻）、热电偶以及数字温度传感器（如DS18B20）。
在本设计中，我们选择使用DS18B20数字温度传感器，因为它具有高精度和数字输出的优点。
2.电路连接将DS18B20与51单片机连接，可以采用一根三线总线（VCC、GND、DATA）的方式。
具体连接方式如下：-将DS18B20的VCC引脚连接到单片机的VCC引脚（一般为5V）；-将DS18B20的GND引脚连接到单片机的GND引脚；-将DS18B20的DATA引脚连接到单片机的任意IO引脚。
3.报警装置设计报警装置可以选择发出声音警报或者显示警报信息。
在本设计中，我们选择使用蜂鸣器发出声音警报。
将蜂鸣器的一个引脚连接到单片机的任意IO引脚，另一个引脚连接到单片机的GND引脚。
二、软件设计软件设计包括温度读取、温度比较和报警控制的实现。
1.温度读取通过51单片机的IO引脚和DS18B20进行通信，读取DS18B20传感器返回的温度数据。
读取温度数据的具体步骤可以参考DS18B20的通信协议和单片机的编程手册。
2.温度比较和报警控制将读取到的温度数据和设定的阈值进行比较，如果温度超过阈值，则触发报警控制。
可以通过控制蜂鸣器的IO引脚输出高电平或低电平来控制蜂鸣器是否发出声音警报。
三、工作原理整个温度报警器的工作原理如下：1.首先，单片机将发出启动信号，要求DS18B20开始温度转换。
2.单片机等待一段时间，等待DS18B20完成温度转换。
3.单片机向DS18B20发送读取信号，并接收DS18B20返回的温度数据。
基于单片机的温度控制及报警系统的设计
摘要温度的检测与控制是工业生产过程中比较典型的应用之一，随着传感器在生产和生活中的更加广泛的应用，利用新型单总线式数字温度传感器实现对温度的测试与控制得到更快的开发，本文设计了一种基于AT89S52的温度检测及报警系统。
该系统将单总线温度传感器DS18B20并接在控制器的一个端口上,对传感器温度进行循环采集,将采集到的温度值与设定值进行比较,当超出设定的上限温度时,通过电路给出报警信号。
用AT89S52单片机设计的温度检测电路是本次设计的主要内容，是整个单片机温度控制系统设计中不可缺少的一部分，该系统对温度进行了实时采集与检测。
文中给出了系统实现的硬件原理图及程序设计。
经实验测试表明,该系统测量精度高、抗干扰能力强、报警及时准确,具有一定的参考价值。
该系统设计和布线简单，结构紧凑，体积小，重量轻，抗干扰能力强，性价比高，扩展方便。
关键词：数字温度传感器；单总线；单片机AT89S52；时钟液晶显示；报警信号ABSTRACTTemperature detection and control of industrial production process, one of the more typical applications, with sensors in production and life is more widely used, using a new single-bus digital temperature sensor to achieve the test and control the temperature more rapidly development, this paper is designed based on AT89S52 temperature detection and alarm systems. The system will be a single-bus temperature sensor DS18B20 and connected to a port on the controller, the temperature sensors on loop collection, the temperature will be collected to compare with the set value, when the temperature exceeds the upper limit set , through the circuit gives alarm signal. The main content of this design is temperature testing circuit that uses AT89S52 single-chip microcomputer .It is a part of the whole design that cannot be lacked. The system is used to collect and control temperature in real time.In this paper, it gives the system implementation of hardware and program designing. The experimental tests show that this high accuracy, strong anti-interference ability, alarm timely and accurate, with a certain reference value. The system design and layout simple and compact structure, small size, light weight, anti-jamming capability, cost-effective to expand convenience.Key Words：Digital temperature sensor; Single bus; Monolithic Integrated AT89S52; Lcd clock;Alarm signal目录1绪论 (1)1.1课题的背景与意义 (1)1.2温度检测及国内外报警系统的近况 (1)1.3温度参数、温度检测、报警系统 (3)1.3.1温度范围 (3)1.3.2温度测量 (3)1.3.3报警系统 (3)2系统总体设计方案 (4)3液晶显示电路和时钟电路的设计 (6)3.1液晶显示模块的设计 (6)3.1.1TS12864液晶显示器简述 (6)3.1.2TS12864-3主要特性及各引脚功能 (6)3.1.3 TS12864－3液晶显示器工作原理 (7)3.2时钟电路的设计 (7)3.2.1时钟电路的简述 (7)3.2.2时钟电路的引脚功能及结构 (8)3.2.3时钟电路工作原理 (8)4报警系统硬件设计和单片机温度控制 (10)4.1温度控制系统硬件设计 (10)4.1.1主控制单片机 (10)4.1.2AT89S52的特点 (10)4.1.3AT89S52主要功能及特性 (10)4.1.4单片机最小系统模块 (12)4.2报警系统的设计 (13)4.2.1报警系统蜂鸣器的特性 (13)4.2.2报警系统工作原理 (14)4.3 DS18B20芯片简介 (15)4.3.1温度传感器的历史及简介 (15)4.3.2DS18B20性能特点及内部结构 (15)4.3.3DS18B20工作时序 (19)4.3.4DS18B20的操作协议 (21)4.3.5DS18B20序列号编码 (23)4.3.6DS18B20的测温原理 (23)4.3.8DS18B20在测温系统中的应用 (24)4.3.9注意事项 (24)4.4温度检测模块的设计 (25)4.5温度控制系统的设计 (26)5系统调试 (27)5.1硬件调试方法 (27)5.1.1常见的硬件故障 (27)5.2软件调试 (27)5.3误差分析 (28)结论 (29)参考文献 (30)附录1：英文资料 (31)附录2：中文资料 (36)附录3：程序 (40)附录4：总原理图 (56)致谢............................................. 错误！未定义书签。
基于51单片机的温度警报器的设计
基于51单片机的温度警报器的设计温度警报器是一种能够实时监测温度并在温度超过设定阈值时发出警报的装置。
本设计基于51单片机，通过温度传感器、LCD显示屏、蜂鸣器等元件实现温度监测和报警功能。
设计方案如下：1.硬件设计：a.温度传感器：选择一款常见的温度传感器，如DS18B20，通过数据线连接到单片机的GPIO口，实时获取温度数据。
b.LCD显示屏：使用16x2LCD显示屏，通过I2C接口与单片机连接，用于显示当前温度和报警信息。
c.蜂鸣器：选择一个合适的蜂鸣器，通过单片机的GPIO口控制，用于发出声音报警信号。
d.电源电路：为单片机和其他电路提供稳定的电源，可以选择直流电源或电池供电。
2.软件设计：a.初始化：对单片机进行初始化设置，包括IO口初始化、LCD初始化、温度传感器初始化等。
b.温度采集：通过温度传感器不断采集温度数据，并将其显示在LCD 屏幕上。
c.温度判断：获取当前温度值，并与设定的阈值进行比较。
如果高于阈值，进入报警状态。
d.报警处理：当温度超过设定阈值时，触发蜂鸣器发出声音报警信号，并在LCD上显示相应警告信息。
同时，可以选择触发其他动作，如发送短信或邮件通知。
e.报警解除：当温度恢复正常后，蜂鸣器停止报警，LCD屏幕上显示正常温度信息。
通过以上硬件和软件设计，我们可以实现一个基于51单片机的温度警报器。
该警报器能够实时监测环境温度，当温度超过设定阈值时，蜂鸣器会发出声音报警，并在LCD显示屏上显示相应报警信息。
当温度恢复正常后，报警器会自动停止报警，并显示正常温度信息。
除了基本的功能，还可以根据需求进行一些扩展。
比如，可以添加按钮控制来设置温度阈值，或者增加温度记录功能，实时记录温度变化并保存。
总之，基于51单片机的温度警报器设计具有可扩展性和实用性，可以满足不同环境的需求。
基于单片机的温度报警器的设计毕业设计
基于单片机的温度报警器的设计目录摘要 (1)Abstract (1)1 引言 (1)1.1课题背景 (1)1.2研究内容和意义 (2)2 芯片介绍 (3)2.1 DS18B20概述 (3)封装形式及引脚功能 (3)内部构造 (4)供电方式 (6)的测温原理 (7)的ROM命令 (9)2.2 AT89C51概述 (10)单片机AT89C51介绍 (10)功能特性概述 (11)空间节电形式： (15)2.3 74LS245概述 (16)3 系统硬件设计 (18)3.1温度控制系统的整体设计 (18)3.2 温度控制系统的根本组成 (18)系统电路图 (19)3.3温度报警器器的整体设计 (19)3.4温度报警器的根本组成 (20)晶振电路 (20)复位电路 (20)温度报警电路 (21)3.5 控制说明 (21)4 系统软件设计 (22)4.1 系统主程序流程图 (22)4.2 温度采集模块 (23)4.2 温度显示 (24)5 系统调试与结果 (26)6 总结 (31)致谢 (32)参考文献 (33)附录A 温度报警器局部程序 (34)基于单片机的温度报警器的设计电子信息科学与技术摘要：在工业消费过程中，人们需要对各类加热炉、热处理炉、反响炉和锅炉中的温度进展检测和控制。
因为单片机具有低功耗、高性能、可靠性好、易于产品化等特点，因此采用单片机对温度进展控制不仅控制方便、简单和灵敏，而且可以进步被控温度的技术指标，从而可以大大进步产品的质量。
本论文设计了一种基于单片机的温度报警器。
控制器采用单片机AT89C51，数字式检测局部采用DS18B20数字温度传感器，LED数码管作为显示器，综合运用了微机原理、自动控制原理、模拟电子技术、数字控制技术、键盘显示技术等诸多方面的知识。
设计过程中，首先进展硬件的设计，其次进展软件设计，最后仿真和综合调试，最终使得此系统实现了温度的采集、显示和报警设计。
关键词：MCS-51单片机；温度传感器；温度报警The Design of Temperature Alarm Based on Single-chipMicrocomputerElectronic information science and technology wanglixinTutor chexiaoyanAbstract：In industrial production process, people need to detect and control all kinds of heating furnace, heat treatment furnace, reactors and boiler temperature. MCU has the advantages of the low power consumption, good reliability, easy to product and so on ,thus MCU control of temperature is not only convenient, simple and agile, but also can improve the technical indexes accused of temperature, which can greatly improve the quality of the products. This paper designs an temperature alarm based on single-chip microcomputer controller adopts single-chip AT89C51, digital testing part USES digital temperature sensor DS18B20, monitor uses LED digital. The design Comprehensively use as a microcomputer principle, automatic control theory, analog electronic technology, digital control technology, and the keyboard display technology of many aspects. In the process of design, hardware was the first and then the software, the simulation and integrated debugging was the last, at the end of the design ,temperature of the acquisition, display and alarm design were finished.Key words：MCS-51；Temperature Sensor；Temperature Alarm1 引言1.1课题背景温度是工业对象中主要的被控参数之一，如冶金、机械、食品、化工各类工业消费中，广泛使用的各种加热炉、热处理炉、反响炉等，对工件的温度处理要求严格控制。
(完整word版)基于51单片机的温度报警器设计
题目基于51单片机的温度报警器设计姓名学号专业班级指导教师201 年月日毕业论文任务书主要实现：实时温度测量及显示，超出温度范围声光报警，上下限温度可通过按键设定等功能。
本数字温度报警器是基于51单片机及温度传感器DS18B20来设计的，温度测量范围0到99.9摄氏度，精度为0.1摄氏度，可见测量温度的范围广，精度高的特点。
可设置上下限报警温度，默认上限报警温度为38℃、默认下限报警温度为5℃（通过程序可以更改上下限值）。
报警值可设置范围：最低上限报警值等于当前下限报警值，最高下限报警值等于当前上限报警值。
将下限报警值调为0时为关闭下限报警功能。
目录前言 (1)1 设计要求与方案论证 (3)1.1 设计要求 (3)1.2 系统基本方案选择和论证 (3)1.2.1 单片机芯片的选择方案和论证 (3)1.2.2 温度传感器设计方案论证 (4)1.3 电路设计最终方案决定 (5)2 主要元件介绍 (5)2.1 STC89C51介绍 (6)2.1.1 STC89C51主要功能及PDIP封装 (6)2.1.2 STC89C51引脚介绍 (6)2.1.3 单片机最小系统： (7)2.2 DS18B20传感器介绍 (8)2.2.1 DS18B20概述 (8)2.2.2 DS18B20引脚介绍 (10)2.2.3 DS18B20的内部结构 (10)2.2.4 DS18B20的程序流程图 (11)2.3 数码管介绍 (12)2.3.1 数码管概述 (13)3 程序流程图 (13)结论 (14)参考文献 (15)致谢..................................................................................................... 错误!未定义书签。
附录1 系统原理图 (16)附录2 C语言程序 (17)基于51单片机的温度报警器设计学院专业班级姓名（5号黑体）摘要：单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度器，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。
单片机温度控制系统的设计毕业设计论文
单片机温度控制系统的设计毕业设计论文摘要：本文设计了一种基于单片机的温度控制系统，旨在实现对温度的准确测量和控制。
系统采用温度传感器作为温度检测元件，通过单片机对温度进行采样和处理，然后根据预设的温度范围，控制风扇的启停，以达到调节室内温度的目的。
实验结果表明，该系统能够准确地测量温度并进行有效的控制。
关键词：单片机；温度控制系统；温度传感器；风扇1.引言温度控制是一种常见的自动化控制方法，广泛应用于工业、农业、医疗等领域。
温度控制系统通过对温度的测量和调节，实现了对环境温度的精确控制。
单片机作为一种微型计算机，具有体积小、功耗低、可编程性强等优点，被广泛应用于温度控制系统中。
2.系统设计系统由温度传感器、单片机和风扇组成。
温度传感器将实时温度传递给单片机，单片机根据设定的温度范围进行判断，并控制风扇的启停。
3.硬件设计(1)温度传感器选型采用数字温度传感器DS18B20，该传感器具有精度高、体积小、抗干扰能力强等特点。
(2)单片机选型采用AT89C52单片机，该单片机具有较高的性能和稳定性，适合于温度控制应用。
(3)风扇选型根据室内温度控制要求，选用功率适中的风扇，并设计驱动电路。
4.软件设计(1)温度测量通过单片机与温度传感器进行通信，实时获取温度数据，并进行精确测量。
(2)温度控制根据设定的温度范围，单片机判断当前温度是否在合理范围内，如果超出范围，则控制风扇启停，达到温度调节的目的。
5.实验结果通过实验，温度控制系统能够准确地测量室内温度，并根据设定的温度范围进行有效的控制。
系统响应速度快，温度波动范围小，能够满足实际应用需求。
6.结论本文设计了一种基于单片机的温度控制系统，并进行了实验验证。
实验结果表明，该系统能够准确地测量温度并进行有效的控制，具有一定的实用性和应用价值。
未来可以进一步优化系统性能，提高温度控制的精确度和稳定性。
[1]张三.基于单片机的温度控制系统设计[D].大学。
[2]李四.单片机在温度控制中的应用[J].仪器仪表学报。
基于单片机的温度控制系统设计
基于单片机的温度控制系统设计引言：随着技术的不断发展，人们对于生活质量的要求也越来越高。
在许多领域中，温度控制是一项非常重要的任务。
例如，室内温度控制、工业过程中的温度控制等等。
基于单片机的温度控制系统能够实现智能控制，提高控制精度，降低能耗，提高生产效率。
一、系统设计原理系统设计的原理是通过传感器检测环境温度，并将温度值传递给单片机。
单片机根据设定的温度值和当前的温度值进行比较，然后根据比较结果控制执行器实现温度控制。
二、硬件设计1.传感器：常见的温度传感器有NTC热敏电阻和DS18B20数字温度传感器。
可以根据具体需求选择适合的传感器。
2. 单片机：常见的单片机有ATmega、PIC等。
选择单片机时需要考虑性能和接口的需求。
3.执行器：执行器可以是继电器、电机、气动元件等。
根据具体需求选择合适的执行器。
三、软件设计1.初始化：设置单片机的工作频率、引脚输入输出等。
2.温度读取：通过传感器读取环境温度，并将温度值存储到变量中。
3.设定温度：在系统中设置一个目标温度值，可以通过按键输入或者通过串口通信等方式进行设置。
4.温度控制：将设定温度和实际温度进行比较，根据比较结果控制执行器的开关状态。
如果实际温度高于设定温度，执行器关闭，反之打开。
5.显示：将实时温度和设定温度通过LCD或者LED等显示出来，方便用户直观判断当前状态。
四、系统优化1.控制算法优化：可以采用PID控制算法对温度进行控制，通过调节KP、KI、KD等参数来提高控制精度和稳定性。
2.能耗优化：根据实际需求，通过设置合理的控制策略来降低能耗。
例如，在温度达到目标设定值之后，可以将执行器关闭，避免过多能量的消耗。
3.系统可靠性：在系统设计中可以考虑加入故障检测和自动切换等功能，以提高系统的可靠性。
总结：基于单片机的温度控制系统设计可以实现智能温度控制，提高生活质量和工作效率。
设计过程中需要考虑硬件和软件的设计，通过合理的算法和控制策略来优化系统性能，提高控制精度和稳定性。
基于51单片机的温度报警器设计毕业论文
基于51单片机的温度报警器设计毕业论文目录前言 (1)1 设计要求与方案论证 (2)1.1 设计要求 (2)1.2 系统基本方案选择和论证 (2)1.2.1 单片机芯片的选择方案和论证 (2)1.2.2 温度传感器设计方案论证 (3)1.3 电路设计最终方案决定 (4)2 主要元件介绍 (4)2.1 STC89C51介绍 (4)2.1.1 STC89C51主要功能及PDIP封装 (4)2.1.2 STC89C51引脚介绍 (4)2.1.3 单片机最小系统： (6)2.2 DS18B20传感器介绍 (6)2.2.1 DS18B20概述 (6)2.2.2 DS18B20引脚介绍 (7)2.2.3 DS18B20的部结构 (8)2.2.4 DS18B20的程序流程图 (8)2.3 数码管介绍 (9)2.3.1 数码管概述 (10)3 程序流程图 (10)结论 (11)参考文献 (12)致谢 (13)附录1 系统原理图 (14)附录2 C语言程序 (15)基于51单片机的温度报警器设计摘要：单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数字温度器，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置围时，可以报警。
随着现代工农业技术的发展及人们对生活环境要求的提高，人们也迫切需要检测与控制温度。
本文通过采用蜂鸣器作为电声元件的温度报警器的设计，阐明了该装置进行设计与制作的具体过程及方法。
这种温度报警器结构简单，可操作性强，应用广泛。
工作时，温度测量围为5—38ºＣ。
当前环境温度若超过设定的高温临界温度，由单片机发出报警信号，从而防止带来的不必要的损失。
造成高温火灾有：电气线路短路、过载、接触电阻过大等引发高温或火灾；静电产生高温或或火灾；雷电等强电侵入导致高温或火灾；最主要是机房电脑、空调等用电设备长时间工作，导致设备老化，空调发生故障，而不能降温；因此机房所属的电子产品发热快，在短时间机房温度升高超出设备正常温度，导致系统瘫痪或产生火灾，这时温度报警系统就会发挥应有的功能。
(完整版)基于单片机的多点温度检测系统毕业设计论文
集成电路课程设计课题：基于AT89C51单片机的多点温度测量系统设计姓名：韩颖班级：测控12-1学号：指导老师：汪玉坤日期：目录一、绪论二、总体方案设计三、硬件系统设计1主控制器2 显示模块3温度采集模块（1）DS18B20的内部结构（2）高速暂存存储器（3）DS18B20的测温功能及原理（4）DS18B20温度传感器与单片机的连接（5）单片机最小系统总体电路图四、系统软件设计五、系统仿真六、设计总结七、参考文献八、附源程序代码一、绪论在现代工业控制中和智能化仪表中，对于温度的控制，恒温等有较高的要求，如对食品的管理，冰箱的恒温控制，而且现在越来越多的地方用到多点温度测量，比如冰箱的保鲜层和冷冻层是不同的温度这就需要多点的测量和显示可以让用户直观的看到温度值，并根据需要调节冰箱的温。
它还在其他领域有着广泛的应用，如：消防电气的非破坏性温度检测，电力、电讯设备之过热故障预知检测，空调系统的温度检测。
温度检测系统应用十分广阔。
本设计采用DALLAS最新单线数字温度传感器DS18B20 简介新的"一线器件"体积更小、适用电压更宽、更经济DALLAS 半导体公司的数字化温度传感器DS18B20是世界上第一片支持"一线总线"，测量温度范围为-55°C~+125°C，在-10~+85°C范围内,精度为±0.5°二、设计过程及工艺要求1、基本功能（1）检测两点温度（2）两秒间隔循环显示温度2、主要技术参数测温范围：-30℃到+99℃测量精度：0.0625℃显示精度：0.1℃显示方法：LCD循环显示3、系统设计系统使用AT89C51单片机对两个DS18B20进行数据采集，并通过1602LCD液晶显示器显示所采集的温度。
DS18B20以单总线协议工作，51单片机首先分别发送复位脉冲，使信号上所有的DS18B20芯片都被复位，程序先跳过ROM，启动DS18B20进行温度变换，再读取存储器的第一位和第二位读取温度，通过IO口传到1602LCD显示。
基于单片机的温度控制报警系统设计
基于单片机的温度控制报警系统设计摘要近年来随着计算机与控制技术的蓬勃发展与广泛应用，人们从中受益良多，生活中也随处可见电子产品，自动化，智能化成为发展趋势，而以单片机为核心的应用正在不断地走向深入，同时带动传统控制检测的日新月益。
本设计论述了一种以STC89C51单片机为控制单元，以DS18B20为温度传感器的温度控制系统。
该控制系统可以实时存储相关的温度数据并可设置温度上下限值，实现对环境温度测量并在超出范围的情况下发出警告。
系统设计了相关的硬件电路和相关应用程序。
硬件电路主要包括STC89C51单片机最小系统，测温电路、LCD液晶显示电路以及报警电路等。
系统程序主要包括主程序，读出温度子程序，计算温度子程序、按键处理程序、LCD显示程序以及数据存储程序等。
关键词：STC89C51单片机；DS18B20；LCD显示电路AbstractIn recent years, along with the computer of technology and control booming development and wide application, people benefit a lot from it, life also can be seen everywhere electronic products, automation, intelligent become development trend, and with the single chip processor as the core application is continuously to the deepening, and push the traditional control examination on the new victims. This design is discussed in STC89C51 micro control is a control unit, with the temperature sensor DS18B20 for the temperature control system. The control system can store related temperature data real-time and set up and down temperature limits, and to realize the environment temperature measurement and beyond the scope of the warning. The system design of the related hardware circuit and related applications. The hardware circuit STC89C51 mainly includes single chip minimize system, temperature measurement circuit, LCD display circuit, alarm circuit, etc. System program mainly includes the main program, read the temperature procedure, the calculation of temperature procedure, key processing program, LCD display procedures and data storage procedures, etc.key words：STC89C51 single-chip microcomputer ; DS18B20 ; LCD displaycircuitII目录摘要 (I)AbstractII (1)绪论 (1)1.1 课题的背景及其意义 (1)1.2 课题研究的内容及要求.................................................................................................... 1.1.3 课题的研究方案.................................................................................................................. 2 .2 电路设计的理论基础 (3)2.1 系统设计的框架..................................................................................................................3.2.2 单片机发展史 (3)2.3 STC89C51系列单片机介绍 (4)2.3.1 STC89C51特性......................................................................................................... 4 .2.3.2 STC89C51系列引脚功能 (5)3 硬件电路设计................................................................................................................................... 8. 3.1 电源电路.. (8)3.2 温度传感器电路.................................................................................................................. 9.3.3 显示电路 (12)3.4 报警电路 (13)3.5 复位电路 (13)4 软件设计 (15).4.1 按键处理子程序................................................................................................................ 15 .5 系统调试及结论分析 (17)5.1 硬件调试 (17)5.1.1 硬件电路故障及解决方法 (17)5.1.2 硬件调试方法 (17)5.2 软件调试 (18)6 总结与展望 (19)6.1 总结 (19)6.2 展望 (19)参考文献 (21)附录 (22)1：系统原理图 (22)2：实物图 (23)3：系统相关程序....................................................................................................................... . 24致谢1 ...........................................................................................................................................................1 绪论1.1 课题的背景及其意义二十一世纪是科技高速发展的信息时代，电子技术、单片机技术更是得到广泛的应用，伴随着科学技术的发展，需要对仪器设备的各种参数进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机设计的温度报警器毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订教研室（或答辩小组）及教学系意见摘要 (3)1、引言 (4)2 设计内容及性能指标 (5)3 系统方案比较、设计与论证 (5)3.1 主控制器模块 (5)3.2 温度测量 (6)3.3 设置温度 (7)3.3 显示模块 (7)3.4 电源选取 (7)4 系统器件选择 (8)5 硬件实现及单元电路设计 (9)5.1 主控制模块 (9)5.2 显示模块电路 (9)5.3 数码管显示驱动电路 (10)图6 驱动电路 (10)5.4 温度传感器(DS18B20)电路 (11)5.4.1 DS18B20基本介绍 (11)5.4.2 DS18B20控制方法 (11)5.4.3 DS18B20供电方式 (12)5.6 蜂鸣器、发光二极管报警电路 (12)6 系统软件设计 (13)6.1 程序结构分析 (13)6.2 系统程序流图 (14)6.2.1 DS18B20初始化程序流程图 (15)6.2.2 读温度子程序流程图 (16)7 系统的安装与调试 (16)7.1 安装步骤 (16)7.2 电路的调试 (16)7.3 本章小结 (17)结论 (17)参考文献 (17)附录1 整体电路原理图 (18)附录2 部分源程序 (19)摘要随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术, 本文主要介绍了一个基于STC89C52单片机的温度报警系统，详细描述了利用温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，对各部分的电路也一一进行了介绍,该系统可以方便的实现温度采集和显示，并可根据需要任意设定报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度控制，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。
DS18B20与STC89C52结合实现最简温度控制系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度的控制，有广泛的应用前景。
关键词：单片机；温度控制；STC89C52；DS18B20；1、引言随着科技的不断发展，现代社会对各种信息参数的准确度和精确度的要求都有了几何级的增长，而如何准确而又迅速的获得这些参数就需要受制于现代信息基础的发展水平。
在三大信息信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)中，传感器属于信息技术的前沿尖端产品，尤其是温度传感器技术，在我国各领域已经引用的非常广泛，可以说是渗透到社会的每一个领域，人民的生活与环境的温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和温度报警装置具有重要的意义。
测量温度的关键是温度传感器，温度传感器的发展经历了三个发展阶段：①传统的分立式温度传感器②模拟集成温度传感器③智能集成温度传感器。
目前的智能温度传感器(亦称数字温度传感器)是在20世纪90年代中期问世的，它是微电子技术、计算机技术和自动测试技术(ATE)的结晶，特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU)。
社会的发展使人们对传感器的要求也越来越高，现在的温度传感器正在基于单片机的基础上从模拟式向数字式，从集成化向智能化、网络化的方向飞速发展，并朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展，本文将介绍智能集成温度传感器DS18B20的结构特征及控制方法，并对以此传感器，STC89C52单片机为控制器构成的数字温度控制装置的工作原理及程序设计作了详细的介绍。
其具有读数方便，方便控制，输出温度采用数字显示，主要用于对温度控制要求比较准确的场所，或科研实验室使用。
该设计控制器使用STC89C52单片机，测温传感器使用DALLAS公司DS18B20，用数码管来实现温度显示。
2 设计内容及性能指标本设计主要是介绍了单片机控制下的温度报警系统，详细介绍了其硬件和软件设计，并对其各功能模块做了详细介绍，其主要功能和指标如下：单片机实时检测温度传感器DS18B20的状态，并将DS18820得到的数据进行处理。
上电后数码管显示当前的环境温度，通过按键可设置高低温报警值，当检测到的温度高于设置的报警值的时候，蜂鸣器报警同时报警灯闪烁，温度检测精确到0.1度。
并具有掉电保存功能，数据保存在单片机内部EEPOM中，进入设置界面后如果没有键按下系统会在15秒后自动退出设置界面。
3 系统方案比较、设计与论证该系统主要由温度测量和温度设置及系统状态显示三部分电路组成，下面介绍实现此系统功能的方案。
3.1 主控制器模块方案1：采用可编程逻辑器件CPLD 作为控制器。
CPLD可以实现各种复杂的逻辑功能、规模大、密度高、体积小、稳定性高、IO资源丰富、易于进行功能扩展。
采用并行的输入输出方式，提高了系统的处理速度，适合作为大规模控制系统的控制核心。
但本系统不需要复杂的逻辑功能，对数据的处理速度的要求也不是非常高。
且从使用及经济的角度考虑我们放弃了此方案。
方案2：采用STC89C52单片机作为整个系统的核心，用其控制温度报警功能，以实现其既定的性能指标。
充分分析我们的系统，其关键在于实现温度的自动显示并报警功能，而在这一点上，单片机就显现出来它的优势——控制简单、方便、快捷。
这样一来，单片机就可以充分发挥其资源丰富、有较为强大的控制功能及可位寻址操作功能、价格低廉等优点。
STC89C52单片机具有功能强大的位操作指令，I/O口均可按位寻址，程序空间多达8K，对于本设计也绰绰有余，更可贵的是STC89C52单片机价格非常低廉。
3.2 温度测量方案1：采用数字温度芯片DS18B20 测量实际温度，输出信号全数字化。
便于单片机处理及控制，省去传统的测温方法的很多外围电路。
且该芯片的物理化学性很稳定，它能用做工业测温元件，此元件线形较好。
在0—100 摄氏度时，最大线形偏差小于 1 摄氏度。
DS18B20 的最大特点之一采用了单总线的数据传输，由数字温度计DS18B20和微控制器STC89C52构成的温度测量装置,它直接输出温度的数字信号,可直接与计算机连接。
这样,测温系统的结构就比较简单,体积也不大。
采用51 单片机控制，软件编程的自由度大，可通过编程实现各种各样的算术算法和逻辑控制，而且体积小，硬件实现简单，安装方便。
既可以单独对多DS18B20控制工作，还可以与PC 机通信上传数据，另外STC89C52在工业控制上也有着广泛的应用，编程技术及外围功能电路的配合使用都很成熟。
方案2:采用热电偶温差电路测温，温度检测部分可以使用低温热偶，热电偶由两个焊接在一起的异金属导线所组成（如下图），热电偶产生的热电势由两种金属的接触电势和单一导体的温差电势组成。
通过将参考结点保持在已知温度并测量该电压，便可推断出检测结点的温度。
数据采集部分则使用带有A/D 通道的单片机，在将随被测温度变化的电压或电流采集过来，进行A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。
热电偶的优点是工作温度范围非常宽，且体积小，但是它们也存在着输出电压小、容易遭受来自导线环路的噪声影响以及漂移较高的缺点，并且这种设计需要用到A/D 转换电路，感温电路比较麻烦。
图1 热电偶电路图从以上两种方案，容易看出方案二的测温装置可测温度范围宽、体积小，但是线性误差较大。
方案一的测温装置电路简单、精确度较高、实现方便、软件设计也比较简单，故本次设计采用了方案一。
3.3 设置温度方案1：采用键盘输入设置温度，键盘则可以用4个按键，一个复位键，一个功能设定键，一个加减一个减键。
四个键比较常用，而且用到的接口得到了极好的利用，仅需要4个接口。
