煤矿CAD矿图编制标准说明
煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制要求之欧阳体创编
矿井11种图纸绘制标准及要求第1条、微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通防、机电提运、测量规范等法律、法规、条例和规定要求制作应的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿业主或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤炭矿井矿图绘制基本要求

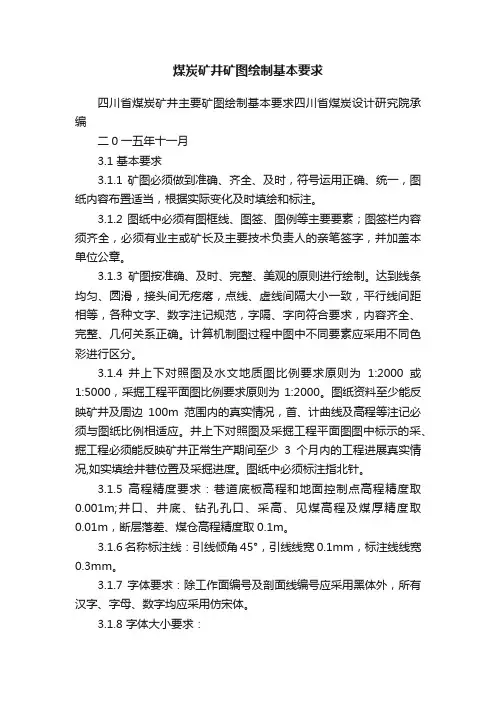

煤炭矿井矿图绘制基本要求四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编二0一五年十一月3.1 基本要求3.1.1 矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸内容布置适当，根据实际变化及时填绘和标注。
3.1.2 图纸中必须有图框线、图签、图例等主要要素；图签栏内容须齐全，必须有业主或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
3.1.3矿图按准确、及时、完整、美观的原则进行绘制。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，内容齐全、完整、几何关系正确。
计算机制图过程中图中不同要素应采用不同色彩进行区分。
3.1.4 井上下对照图及水文地质图比例要求原则为1:2000或1:5000，采掘工程平面图比例要求原则为1:2000。
图纸资料至少能反映矿井及周边100m范围内的真实情况，首、计曲线及高程等注记必须与图纸比例相适应。
井上下对照图及采掘工程平面图图中标示的采、掘工程必须能反映矿井正常生产期间至少3个月内的工程进展真实情况,如实填绘井巷位置及采掘进度。
图纸中必须标注指北针。
3.1.5 高程精度要求：巷道底板高程和地面控制点高程精度取0.001m;井口、井底、钻孔孔口、采高、见煤高程及煤厚精度取0.01m，断层落差、煤仓高程精度取0.1m。
3.1.6 名称标注线：引线倾角45°，引线线宽0.1mm，标注线线宽0.3mm。
3.1.7 字体要求：除工作面编号及剖面线编号应采用黑体外，所有汉字、字母、数字均应采用仿宋体。
3.1.8 字体大小要求：原则上井筒名称字高3.5mm；巷道名称、工作面编号、边界、露头、断层等字高3mm；工作面回采日期、钻孔编号注记字高2.5mm；煤厚、断层产状要素等字高为2mm;测点高程字高1.5mm；剖面线（勘探线）字高为6mm。
实际制图中字高亦可根据图纸美观、协调程度进行相应调整。
矿井11种图纸绘制标准及要求内容
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿井11种图纸绘制标准及要求

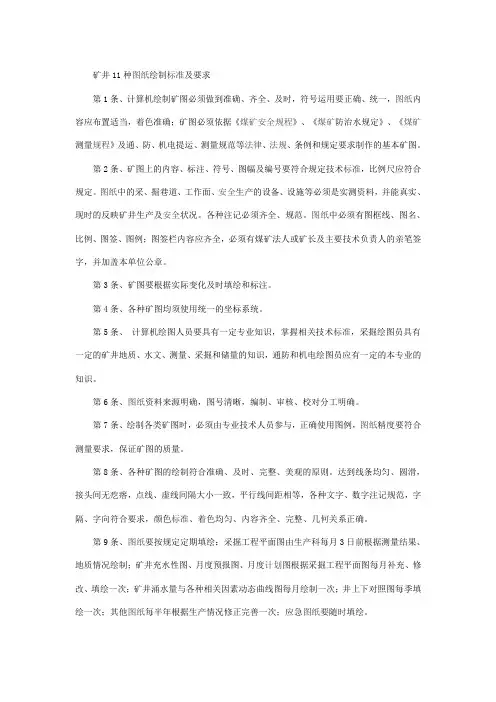

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第1章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿图纸绘制标准及要求之欧阳计创编
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤炭矿井矿图绘制基本要求
实用文档省煤炭矿井主要矿图绘制基本要求省煤炭设计研究院承编二0一五年十一月目次前言............................................................................................................................................................. I II1 围 (1)2 规性引用文件 (1)3 要求 (2)3.1 基本要求 (2)3.2 井上下对照图绘制基本要求 (2)3.3 矿井水文地质图绘制基本要求 (3)3.4 采掘工程平面图绘制基本要求 (3)3.5 矿井通风系统图绘制基本要求 (4)3.6 井下避灾路线图绘制基本要求 (4)3.7 抽放瓦斯管路系统图绘制基本要求 (4)3.8 井下传感器布置及安全监测系统图绘制基本要求 (4)3.9 矿井通信联络系统图绘制基本要求 (5)3.10 矿井人员定位系统图绘制基本要求 (5)3.11 矿井安全监控系统断电控制图制基本要求 (5)3.12 矿井供配电系统图绘制基本要求 (5)3.13 井下电气设备布置图绘制基本要求 (6)3.14 井下运输系统图绘制基本要求 (6)3.15 压风自救系统图绘制基本要求 (6)3.16 矿井排水系统示意图绘制基本要求 (7)3.17 井下消防洒水及供水施救系统图绘制基本要求 (7)4 主要图例及表格 (8)4.1 井上井下对照图及水文地质图主要图例 (8)4.2 采掘工程平面图主要图例 (11)4.3 矿井通风系统图主要图例 (11)4.4 井下避灾路线图主要图例 (12)4.5 抽放瓦斯管路系统图主要图例 (13)4.6 矿井安全监测监控装备图主要图例 (13)4.7 矿井通信联络系统图主要图例 (15)4.8 矿井人员定位系统图主要图例 (15)4.9 井下运输系统图主要图例 (15)4.10压风自救系统图主要图例 (17)4.11 矿井排水系统图主要图例 (17)4.12 井下消防洒水及供水施救系统图主要图例 (18)4.13 矿井井下供配电系统图主要图例 (19)4.14 矿井地面供配电系统图主要图例 (21)4.15 图例表格、图签、图框 (22)4.16 图幅、矿区围拐点坐标表 (23)4.17 密闭、风门汇总表 (24)4.18 主要通风机、局部通风机、测风站、工作面参数表 (25)4.19 井下电气设备布置图参数表 (26)4.20 井下运输系统图参数表 (27)前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规的要求，为日常监管及抢险救灾工作提供规、可靠的图纸资料，特编制《省煤炭矿井主要矿图绘制基本要求》。
煤矿11种图纸绘制标准及要求内容
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤炭矿井制图标准
煤炭矿井制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则32 基本规定32.1 图纸幅面32.2 图框格式42.3 标题栏52.4 会签栏62.5 比例62.6 量的符号与计量单位72.7 图线82.8 字体92.9 其他要求103 图例103.1 一般规定103.2 边界线113.3 地质图例113.4 剖切线133.5 井筒133.6 巷道143.7 采、掘、运机械设备143.8 井下通风、排水机械设备183.10 井下轨道、运输调度及其他204 视图画法224.1 图线画法224.2 剖面（或断面）符号234.3 尺寸标注234.4 直角坐标、高程及井筒方位角的标注26 4.5 立体系统图314.6 编号、代号及文字说明标注321 总则1.0.1为规X煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
煤矿制图标准及要求
二.通风系统图
(7)局部通风机： 图例：深红色，直径6mm。 填图：直径3mm，F为仿宋。 (8)风筒： 图例：深红色，宽12mm，高3mm。 填图：风筒每节长3mm，高1mm。 (9)抽排风机(除尘风机)： 图例：深红色，宽6mm，高6mm， 填图： 宽6mm，高6mm。
二.通风系统图
(12)变电所： 图例：深红色，径6mm。 填图：直径3毫米，N仿宋体。 (13)绞车房： 图例：深红色，径6mm。 填图：直径3毫米，W仿宋体。 (14)瓦斯抽放泵站： 图例：深红色，径6mm。 填图：直径3毫米，CH4仿宋体。
二.通风系统图
(15)主通风机(轴流式)： 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。 (16)栅栏 图例：深红色，宽2mm，高6mm。 填图：宽2mm，高3mm。 (17)防火门 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门： (5)防火密闭墙 (6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点： (8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
三.绘制要求及主要内容 12.标明回采工作面相关要素： (4)年度回采色框：采空区边界按年
度沿工作面回采巷道内侧圈定，按 年度注回采色框；年度尾数为1、6，
煤矿图纸绘制标准及要求
煤矿图纸绘制标准及要求1. 引言煤矿图纸绘制是煤矿行业中非常重要的一环。
准确、清晰、规范的煤矿图纸可以为矿山管理、工程设计、施工等提供重要支持。
为了确保煤矿图纸的质量和效果，制定了煤矿图纸绘制标准及要求。
2. 绘图软件要求为了保证煤矿图纸的一致性和规范性，要求使用专业的CAD绘图软件进行绘制，如AutoCAD、SolidWorks等。
这些软件具有强大的绘图功能和丰富的符号库，可以满足复杂煤矿系统图纸的需求。
3. 绘图规范3.1 图纸尺寸煤矿图纸一般采用国际标准尺寸，如A0、A1、A2等。
根据具体需求，选择适当的图纸尺寸，并在绘图软件中设置对应的纸张大小。
3.2 线型和线宽煤矿图纸中，不同的线型和线宽用于表示各个元素的属性和特征。
常见的线型有实线、虚线、点线等，常见的线宽有0.25mm、0.5mm、1mm等。
根据需要，选择合适的线型和线宽，并在绘图软件中设置对应的属性。
3.3 符号和标注煤矿图纸中，符号和标注起到了非常重要的作用。
符号用于表示各种设备、管道、阀门等，标注用于解释图纸中的各个元素。
在绘图过程中，要使用统一的符号库，并保证标注的准确性和清晰度。
3.4 图例和说明煤矿图纸中的图例和说明是对图纸内容的补充和解释。
图例应当清晰明了，说明应当简洁明了。
在绘图过程中，要合理安排图例和说明的位置，并保证其与图纸内容的一致性。
4. 绘图要求4.1 绘图准确性绘制煤矿图纸时，要求准确反映实际情况。
要通过专业调研和实地勘察，获取准确的数据和信息，确保图纸的准确性和可靠性。
4.2 绘图清晰度绘制煤矿图纸时，要求清晰可辨。
线条要平滑、连续，符号和标注要清晰、明确。
需要注意的是，图纸中的文字和数字大小要适宜，保证在打印或放大缩小后仍然清晰可读。
4.3 绘图规范性绘制煤矿图纸时，要求符合相关规范和标准。
根据煤矿行业的规范要求，应当合理安排图纸布局，正确使用符号和标注，保持图纸的整洁和规范。
4.4 绘图一致性煤矿图纸一般由多个图纸组成，要求具有一致性。
(冶金行业)煤矿种图纸绘制标准及要求
（冶金行业）煤矿种图纸绘制标准及要求煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿图纸绘制标准及要求之欧阳地创编
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿山矿图图框绘制规范
矿山矿图图框绘制规范(来源于GB/T14683-93)
图框格式(GB/T14683-93技术制图图纸幅面和格式)规定如下：
(1)在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
(2)不留装订边的图纸，其图框格式如图1、图2，尺寸按表1的规定。
(3)留有装订边的图纸，其图框格式如图3、图4，尺寸按表1的规定。
表1 图框尺寸(mm)
1.标题栏的方位
标题栏的方位(GB/T14689-93技术制图图纸幅面和格式)：
(1)每张图纸上必须画出标题栏。
标题栏的位置应位于图纸的右下角。
(2)标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸。
如标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
在此情况下，看图的方向与看标题栏的方向一致。
2.标题栏的格式
标题栏的格式见图5。
3.会签栏
(1)会签栏的位置：有装订边的图纸，会签栏的位置见图6；图纸没有装订边时，会签栏一般置于标题栏附近。
(2)会签栏的格式见图7。
说明：
1.编制年、月、系指该项设计完成的日期，此栏由设计人员填写。
2.项目名称内，如系总图则填写编制项目的全名称，如系零部件图则填写零部件的名称。
3.图名栏内，按习惯填写总图、首图、平面图、布置图、部件图、分部件图等，如系零件图，则此格填写零件材料代号，如HT15-33等。
4.批准文号栏，在接到批准文后时填写，此栏只有总图图签上填写，零部件图等不必填写。
5.工程设计时，1栏与2栏合并改为设计任务项目名称，3栏改为单位工程或设备名称。
《煤炭矿井主要矿图绘制标准》编制说明.pdf
《煤炭矿井主要矿图绘制标准》编制说明一、标准编制背景根据国务院安委会关于集中开展“六打六治”打非治违专项行动的通知（安委〔2014〕6号）和国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知（安监总煤调〔2014〕80号）文件精神要求，煤炭行业管理部门需要进一步严格煤矿企业图纸管理，提高煤矿图纸准确性和规范使用效果，加强对煤矿图纸管理的监管监察。
由于历史原因，我省煤矿企业根据自身习惯或参照不同标准绘制的图纸在省内无法统一，造成我省煤炭行业矿图图纸不规范、不便于行业主管部门审阅和监管监察的突出问题。
标准出台后可在我省形成统一的要求与标准，能有效的提高政府管理水平和公共服务能力。
二、标准主要内容该标准包括了煤炭矿井的井上下对照图、矿井水文地质图、采掘工程平面图、矿井通风系统图、井下避灾路线图、抽放瓦斯管路系统图、井下传感器布置及安全监测系统图、矿井通信联络系统图、矿井人员定位系统图、矿井安全监控系统断电控制图、矿井供配电系统图、井下电气设备布置图、井下运输系统图、压风自救系统图、矿井排水系统示意图、井下消防洒水及供水施救系统图的绘制基本要求及其对应的相关图例及表格要求。
三、标准编制过程受安监局、煤监局委托，前期我院成立了专门的项目小组编制《四川省煤炭矿井主要矿图绘制基本要求》，期间先后调研了40对煤矿，认真总结了我省煤炭矿井主要矿图绘制过程中的经验，并借鉴了有关规范、标准，广泛征求了监管部门、设计、科研、高等院校、生产单位等多方面意见，经多次讨论、反复修改，最后经审查定稿，并于2016年1月根据“川安监函[2015]434号文《四川省安全监管局四川煤监局关于印发<四川省煤炭矿井主要矿图绘制基本要求及样图>的通知》在我省推广1000套，该成果作为本标准编制的主要依据。
四、标准编制成果为了避免查阅麻烦，该标准各系统图例均进行了单独列项；本次项目先后组织了20余位专业技术人员进行编制，参考了20余部相关规范标准，调研了40余矿井基础资料，共完成8000余字说明文字编录和230余图例及表格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿CAD矿图编制标准说明•第一章矿图技术管理及制图技术第一节矿图技术管理的一般规定矿图的基本要求1、煤矿地质测量图(以下简称矿图)的技术管理必须符合《煤矿地质测量图技术管理规定》，矿图绘制的内容、精度以及绘制的方法、标准，必须符合煤矿地质、测量的有关规程及《煤矿地质测量图例》的规定。
规程上没有明确要求的，可按本规定的要求进行执行。
2、绘图工作必须在各级总工程师和地测负责人的领导下进行。
各级领导应重视绘图工作，配齐(足)绘图人员，设置设施齐全的专门绘图室，以保证绘图质量和绘图效率。
3、绘图工作应由经过专门培训的、具备一定专业知识的人员担任。
绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。
4、图纸的幅面尺寸执行GB/T14689—93技术制图图纸幅面规定，地质测量坐标格网一律采用100×100mm。
5、采掘工程平面图必须按自然分层绘制。
厚煤层，采用人工分层开采的矿井，在一张图上不得超过三个人工分层，并分别用不同符号或颜色区分。
6、矿图原则上以自然井口（采区）划分图幅，但较大采区也可分幅绘制。
矿图的图幅和格网线方向可根据各矿井的具体情况确定，但应符合下列要求：1.便于长期保存；2.便于绘制和使用；3.同一矿井矿图的图幅应尽量一致。
7、矿图绘制要达到以下要求：1.尽可能采用数据的计算机处理和机助制图；2.绘制的线条均匀、圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。
3.各种文字、数字注记规范。
字隔，字向符合要求。
注记必须使用规范的简化汉字，不准用繁体字、自选字和别字；4.颜色标准，着色均匀；5.内容齐全、完整，几何关系正确。
8、标准图幅的图纸均按210×297mm(即A4)规格，自由分幅非标准图幅的图纸可统一规格折叠。
所有图纸应将图签露在外面，以手风琴式折叠，装入图袋。
每套图以矿井为单位，并附有目录表。
第二节生产矿井必备的基本矿图和专用矿图一、生产矿井必备的基本矿图1、井田区域地形图，比例尺1：1000～1：5000。
2、工业广场平面图，比例尺1：500～1：1000。
3、采掘工程平面图，比例尺1：1000～1：2000。
4、主要巷道平面图，比例尺1：1000～1：2000。
5、井上下对照图，比例尺1：2000～1：5000。
二、生产矿井必备的测量图1、矿井地面控制网图，比例尺可根据各矿井的具体情况确定。
三、生产矿井必备的地质图1、矿井地形地质图，比例尺1：2000～1：10000。
2、矿井煤系地层综合柱状图，比例尺1：200～1：1000。
3、矿井地质剖面图，比例尺1：1000～1：5000。
4、矿井煤(岩)层对比图，比例尺1：200～1：500。
5、矿井水平地质切面图，比例尺1：2000～1：5000。
四、生产矿井必备的储量管理图1、矿井煤层底板等高线及资源量估算图，比例尺1：1000～1：5000；五、生产矿井必备的水文地质图1、矿井综合水文地质图，比例尺1：2000～1：10000。
2、矿井充水性图，比例尺1：2000～1：5000。
3、矿井综合水文地质柱状图，比例尺1：500。
4、矿井水文地质剖面图，比例尺1：1000～1：5000。
5、井上下防治水系统图，比例尺1：2000～1：5000。
六、生产矿井必备的通风防尘系统图1、矿井通风系统图，示意图2、矿井防尘管路系统图，示意图七、生产矿井必备的机电运输系统图1、供电系统方框图。
2、井上配电系统图，具体张数可根据需要确定。
3、井下配电系统图，具体张数可根据需要确定。
4、排水管路系统图，具体张数可根据需要确定。
5、通信系统图。
6、压风管路系统图。
7、提升运输系统图。
8、井下电气设备布置图。
第三节各种矿图的绘制内容及注记要求一、井田区域地形图1、各级平面和高程测量控制点，注明点号、高程。
2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。
3、重要的独立地物。
如井口(包括废弃不用的井口和小煤窑井口，并注记名称)、钻孔(注记编号)、烟囱、水塔、电线杆(塔)和坟地等。
4、各种管线和垣栅。
如高低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
5、各种道路。
如铁路、轻便铁道、架空索道、公路、大车道和乡村路等。
注记铁路及主要公路名称。
6、水系及其附属设施。
如河流、湖泊、水库、沟渠、输水槽、桥梁、渡口、泉和水井等。
注记河流、湖泊、水库及主要沟渠名称。
7、以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。
如塌陷坑、塌陷台阶、积水区、矸石山(堆)等。
8、土质和植被情况。
9、各种境界线。
如省、市、县界，煤矿占地边界等。
二、工业广场平面图1、测量控制点(平面和高程)。
注明点号及高程。
2、各种永久和临时建(构)筑物。
如办公楼、绞车房、井架、选煤厂、锅炉房、机修厂、食堂、仓库、储木场、水塔、烟囱、贮水池、广场和花园等。
注记主要建(构)筑物名称。
3、各种井口(包括废弃不用的井口)，并注明名称及高程。
4、各种交通运输设施。
如铁路、轻便铁道和公路等。
注记主要铁路及公路名称。
5、各种管线和垣栅。
如高低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
6、供水、排水和消防系统。
如排水沟(渠)、下水道、供水管、暖气管和消火栓等。
7、隐蔽工程。
如电缆沟、防空洞、扇风机风道等。
8、以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。
如塌陷坑、塌陷台阶、积水区、矸石山(堆)等。
若地形特别平坦或工业广场很平整，不便以等高线表示时，要适当增加高程注记点的个数。
三、采掘工程平面图1、井田技术边界，保安煤柱及其它边界线，注明名称和批准文号。
2、本煤层及与开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注记倾向和倾角，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记轨面或底板高程)。
3、回采工作面及采空区，注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度；丢煤区应注明丢煤原因和煤量，注销区应注明批准文号和煤量。
4、导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变簿区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造。
6、发火区、积水区、煤及瓦斯突出区、冒流砂区等，应注明发生时间等有关情况。
7、井田边界外100m以内的邻矿采掘工程和地质情况，井田范围内的小煤窑及其开采范围。
8、根据图面允许和实际要求，还可加绘煤层底板等高线、地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊等。
9、在送审年检的图纸中还必须加注记各个井口的坐标。
四、主要巷道平面图1、服务于全矿井的井巷工程及主采煤层的采区巷道，按照采掘工程平面图应绘出的8项内容中的第1、2、4、5、6项内容。
2、水闸墙、水闸门、永久风门、防火门、突水点和抽放水钻孔等。
五、井上下对照图1、井田区域地形图规定的主要内容。
2、井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风道和采区内的重要巷道；回采工作面及其编号(对于开采煤层群的矿井，视煤层间距和煤层倾角，只绘若干层煤或最上一层煤及最下一层煤的工作面)。
3、井田法定的边界线、保安煤柱的围护带和边界线。
4、在送审年检的图纸中还必须加注批准的矿界坐标及各个井口的坐标。
六、矿井地面控制网图1、为矿井生产(建设)所布设的矿井地面控制网，矿井附近的各级三角点、导线点、水准点、近井点的位置、名称和网形布置，控制点附近的重要地物等。
2、所采用的坐标、高程系统；列表说明地面控制点的坐标、等级等情况。
七、矿井地形地质图在井田区域地形图的基础上加绘：1、剖面线、钻孔、探槽、探井、矿井和小窑位置，主要开拓巷道。
2、地层分布范围、代号、接触关系，标志层、煤层露头线及层号，断层、褶曲轴，岩浆岩分布范围及代号。
八、矿井煤系地层综合柱状图1、地层名称[系、统(群)、组、段]、层序、厚度，岩性柱状及含水性。
2、煤层层位、名称，煤厚。
3、地层接触关系。
4、煤和岩性描述。
说明：1.煤厚、层间距、地层厚度均注记最大、最小和一般厚度。
2.当资料发生大的变化时，应及时补充修改。
九、矿井地质剖面图1、水平高程线、剖面线方向、1～2条经纬线、煤柱线。
2、剖面切过的地形地物。
3、剖面切过的全部钻孔及附近的投影钻孔，槽、井探工程，全部巷道、采空区。
4、地层分界线，煤层、标志层、断层、褶曲轴及其名称代号。
5、煤层风、氧化带界线。
说明：1.钻孔必须绘岩性符号。
2.每年填绘修改一次。
十、矿井煤(岩)层对比图1、对比基线，岩性。
2、煤层厚度及底板高程。
3、煤层、标志层名称及底板连线。
说明：1.标志层不明显、对比不可靠的矿井，新老钻孔全部参与对比；对比简单矿区，钻孔可酌情选用，测井曲线可不附。
2.若钻孔资料不足，可用穿层巷道的实测资料参与对比。
3.编制矿井生产地质报告时，应对本图进行修改补充。
十一、矿井分水平地质切面图1、通过本水平的钻孔、勘探线、石门剖面线，井田边界及本水平与煤柱交面线的水平投影线。
2、本水平内的全部巷道和永久导线点、水准基点及其高程。
3、各煤层、标志层、含水层的名称及产状。
4.地层分界线及代号，断层和褶曲等构造迹线，断层编号及要素，岩浆岩分布。
说明：当资料发生大的变动时需及时修改补充。
十二、矿井煤层底板等高线及资源量估算图1、经纬线，指北针，井田边界线，剖面线、主要保护对象及其保护煤柱线。
2、井筒位置及主要巷道工程及高程，采空区和小窑范围。
3、穿过本煤层的全部钻孔、巷道所见煤层的真厚及小柱状(厚度过大时可放在图边或图外)，煤层底板高程，煤质资料及煤种界线。
4、煤层露头及风、氧化带界限。
5、煤层底板等高线，断层及编号、倾角、落差．褶曲轴，岩浆岩分布区，侵蚀区，冲刷区等。
6、相邻区的地质资料。
7、煤层可采边界线、平衡表外边界、零点边界，注销区、损失区等。
8、储量分级线，块段界线，块段插点注记。
说明：1.采空区应注记开采时间，厚煤层应注记开采分层数。
2.倾角超过60。
的急倾斜煤层，应加绘立面投影图计算储量。
3.每个自然分层应单独绘制。
十三、矿井综合水文地质图在矿井地形地质图的基础上加绘：1、各类水文地质钻孔、水文地质调查孔、长期观测孔、抽水孔、水文物探孔及漏水孔、涌水孔等。
2、基岩含水层露头，冲积层的平面分布状况，主要含水层富水性等级符号。
3、地表水体、水系及井泉的测站和成果，最高洪水位观测点及最高洪水位线，水文地质剖面线。
4、岩溶塌陷漏斗、陷落柱等岩溶形态，河流漏失段。
5、有条件时，应加绘地下水位(压)线及地下水流向，富水性分区线。
6、水样采集点及水的化学成份。
7．矿井(包括小煤井)的井筒位置，井田边界以及主要巷道和开采范围，矿井井下突水点资料。
说明：1.水文地质条件复杂和极复杂型的矿井，必须绘制此图；一般矿井在地形地质图上加绘有关内容即可。
