汽车轮毂轴承设计1
轿车轮毂轴承力学性能分析
针对轮毂轴承的运动特点,对几何模型作如下假设: (1) 由于轮毂轴承自由端的倒圆及倒角对轮毂轴承内部应 力以及力矩刚性影响较小,因此可以忽略; (2)建模时不考虑游隙以及油膜对轮毂轴承的影响;
图 3 网格划分模型 Fig.3 Meshing Model
3.2.2 定义单元类型及材料属性
(2)
式中:FZ —径向载荷,方向垂直于地面向上;FY —轴向载荷,式中
负号表示由轮胎外侧指向内侧;W—满载时前轴质量;g—
重力加速度;H—轿车质心高度;T—前轴轮距;ay —侧向加
速度,取最大值为 0.5g。轿车参数,如表 1 所示。
小,因此不考虑几何非线性以及材料非线性; (4)由于主轴与内法兰盘是间隙配合,并且内法兰盘的倾斜
研究轮毂轴承的力学性能。其中,强度用最大等效应力来描 述,刚度用力矩刚性来描述,力矩刚性为轮毂轴承的相对倾斜角。
4.1.1 强度分析
轮毂轴承单元的等效应力云图,如图 6 所示。最大应力发生 在钢球与内法兰滚道接触部位,与实际情况吻合,说明有限元模 型比较准确。接触部位最大等效应力达到 2509MPa。由于 GCr15 轴承钢经过淬火等热处理,其马氏体组织的极限强度一般处在 3500MPa 左右,因此符合安全需要。
Abstract:Wheel hub bearing unit is one of the key components of cars bearing and precision-oriented. Conducting reasonable and accurate finite element simulation analysis for wheel hub bearing unit has important significance for the development of wheel bearings. Taking the third generation driving wheel hub bearing of a certain type of car as a research object,the finite element model is established by Hypermesh based on the actual cornering conditions model of wheel hub bearing,and then imported ANSYS to solve its strength and stiffness. Compared with results tested by rigid torque testing machine,the error is controlled in less than 8%. They have a high level of consistency. It verifies the correctness of the finite element model. And the stiffness of the wheel hub bearing unit load is basically a linear relationship with the load. In extreme cornering conditions,wheel bearings suffer the maximum equivalent stress which in the contact area of the roller with flange. But the stress does not exceed the ultimate strength of the material,and therefore meet the security needs. It provides the important reference for the research and optimization of hub bearing. Key Words:Automotive Hub Bearing;Finite Element Analysi(s FEA);Strength;Stiffness

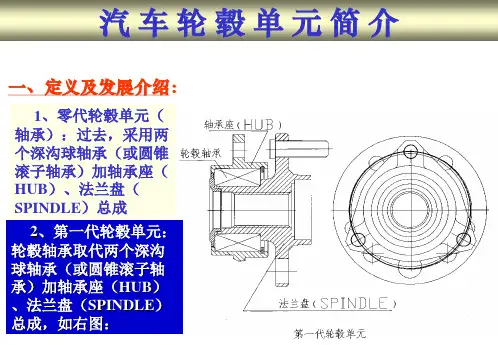

轮毂单元技术发展演变
图1
二代半圆锥轮毂单元
图2
ቤተ መጻሕፍቲ ባይዱ
4、第三代轮毂单元:第二代轮毂单元的基础上,法兰盘与 内圈为一体(SPINDLE)总成。如下图1、2、3:
图1
图2
5、第四代轮毂单元:在第三代 轮毂单元基础上,球笼与另一个内 圈为一体(SPINDLE)总成。
二、轮毂单元的演变发展原因:
由于汽车制造厂家的要求(安装方法、容许间隙和尺寸、轴承 负荷容量、组装方式等)不同,所以汽车轴承也有各种各样的形 式。所要求的项目大致如下: 1、易安装,减少装配工时; 2、不用调整间隙作业,间隙调整已经在轴承专业厂完成; 3、小型轻量化轴承负荷容量大; 4、密封轴承,装入润滑油,省去外部轮毂密封; 5、减少零件数,提高可靠率; 6、 降低总成本。 按以上要求,从通用型逐渐向第一代、第二代、第三代、第四 代轮毂单元发展。
第一代 内圈旋转 + 一般 略高 + + + + + + ++ + + 轿车(客车)
第二代 内圈旋转 ++ 一般 高 ++ +++ ++(轻质合金的可能性) + ++ +++ + ++ ++ ++ 轿车(客车) +++ 外圈旋转
第三代 内圈旋转 +++ 一般 高 ++++ ++++ ++(轻质合金的可能性) +++ +++ +++ ++ +++ +++ 轿车(客车)

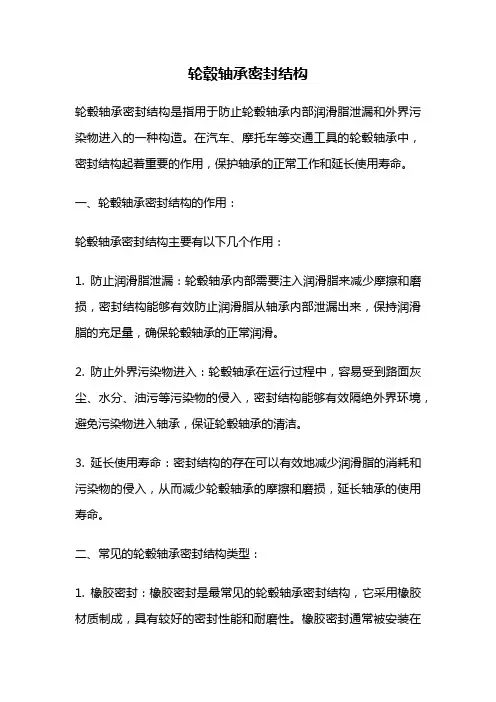

轮毂轴承密封结构
轮毂轴承密封结构轮毂轴承密封结构是指用于防止轮毂轴承内部润滑脂泄漏和外界污染物进入的一种构造。
在汽车、摩托车等交通工具的轮毂轴承中,密封结构起着重要的作用,保护轴承的正常工作和延长使用寿命。
一、轮毂轴承密封结构的作用:轮毂轴承密封结构主要有以下几个作用:1. 防止润滑脂泄漏:轮毂轴承内部需要注入润滑脂来减少摩擦和磨损,密封结构能够有效防止润滑脂从轴承内部泄漏出来,保持润滑脂的充足量,确保轮毂轴承的正常润滑。
2. 防止外界污染物进入:轮毂轴承在运行过程中,容易受到路面灰尘、水分、油污等污染物的侵入,密封结构能够有效隔绝外界环境,避免污染物进入轴承,保证轮毂轴承的清洁。
3. 延长使用寿命:密封结构的存在可以有效地减少润滑脂的消耗和污染物的侵入,从而减少轮毂轴承的摩擦和磨损,延长轴承的使用寿命。
二、常见的轮毂轴承密封结构类型:1. 橡胶密封:橡胶密封是最常见的轮毂轴承密封结构,它采用橡胶材质制成,具有较好的密封性能和耐磨性。
橡胶密封通常被安装在轮毂轴承的外侧,能够有效地阻挡外界污染物的进入。
2. 金属密封:金属密封是采用金属材质制成的轮毂轴承密封结构,具有较高的耐温性和耐腐蚀性。
金属密封通常被安装在轮毂轴承的内侧,能够有效地防止润滑脂的泄漏。
3. 塑料密封:塑料密封是利用塑料材料制成的轮毂轴承密封结构,具有较好的耐磨性和耐腐蚀性。
塑料密封通常被安装在轮毂轴承的内外两侧,能够同时起到防止润滑脂泄漏和外界污染物进入的作用。
4. 螺旋弹簧密封:螺旋弹簧密封是一种特殊的轮毂轴承密封结构,采用螺旋弹簧和金属环组成。
螺旋弹簧密封能够自动调节密封间隙,并能够适应不同工况下的温度和压力变化,保证密封效果。
三、轮毂轴承密封结构的优化设计:为了进一步提高轮毂轴承密封结构的性能,需要进行优化设计,主要从以下几个方面考虑:1. 密封材料的选择:选择合适的密封材料可以提高密封性能和耐磨性,常用的材料有橡胶、金属和塑料等。
根据轮毂轴承的工作环境和要求,选择适合的密封材料。

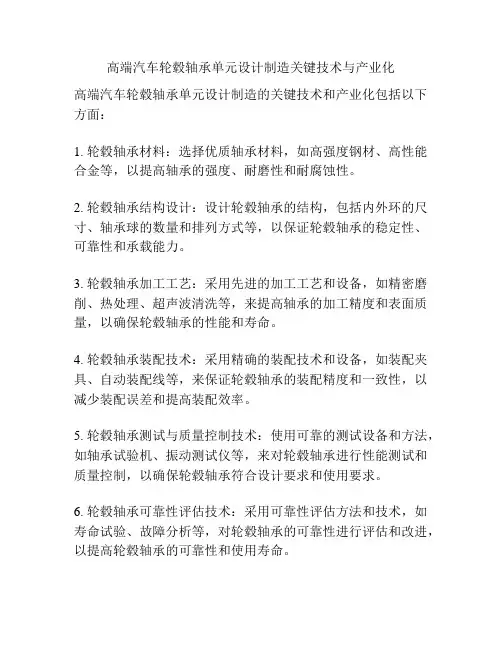

高端汽车轮毂轴承单元设计制造关键技术与产业化
高端汽车轮毂轴承单元设计制造关键技术与产业化
高端汽车轮毂轴承单元设计制造的关键技术和产业化包括以下方面:
1. 轮毂轴承材料:选择优质轴承材料,如高强度钢材、高性能合金等,以提高轴承的强度、耐磨性和耐腐蚀性。
2. 轮毂轴承结构设计:设计轮毂轴承的结构,包括内外环的尺寸、轴承球的数量和排列方式等,以保证轮毂轴承的稳定性、可靠性和承载能力。
3. 轮毂轴承加工工艺:采用先进的加工工艺和设备,如精密磨削、热处理、超声波清洗等,来提高轴承的加工精度和表面质量,以确保轮毂轴承的性能和寿命。
4. 轮毂轴承装配技术:采用精确的装配技术和设备,如装配夹具、自动装配线等,来保证轮毂轴承的装配精度和一致性,以减少装配误差和提高装配效率。
5. 轮毂轴承测试与质量控制技术:使用可靠的测试设备和方法,如轴承试验机、振动测试仪等,来对轮毂轴承进行性能测试和质量控制,以确保轮毂轴承符合设计要求和使用要求。
6. 轮毂轴承可靠性评估技术:采用可靠性评估方法和技术,如寿命试验、故障分析等,对轮毂轴承的可靠性进行评估和改进,以提高轮毂轴承的可靠性和使用寿命。
7. 轮毂轴承产业化:建立完善的产业化体系,包括研发、生产、销售、服务等环节的协同发展,以推动高端汽车轮毂轴承的规模化生产和市场应用。

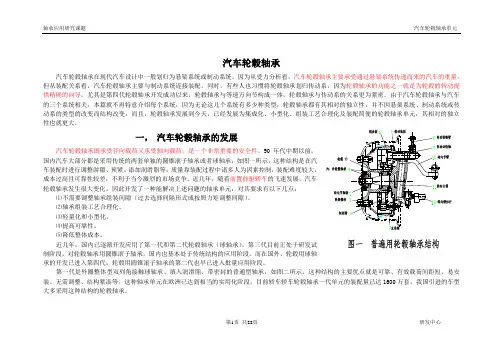

汽车轮毂轴承
汽车轮毂轴承汽车轮毂轴承在现代汽车设计中一般划归为悬架系统或制动系统。
因为从受力分析看,汽车轮毂轴承主要承受通过悬架系统传递而来的汽车的重量,但从装配关系看,汽车轮毂轴承主要与制动系统连接装配。
同时,有些人也习惯将轮毂轴承划归传动系,因为轮毂轴承的功能之一就是为轮毂的转动提供精确的向导,尤其是第四代轮毂轴承开发成功以来,轮毂轴承与等速万向节构成一体,轮毂轴承与传动系的关系更为紧密。
由于汽车轮毂轴承与汽车的三个系统相关,本篇就不再特意介绍每个系统,因为无论这几个系统有多少种类型,轮毂轴承都有其相对的独立性,并不因悬架系统、制动系统或传动系的类型的改变而结构改变,而且,轮毂轴承发展到今天,已经发展为集成化、小型化、组装工艺合理化及装配简便的轮毂轴承单元,其相对的独立一,汽车轮毂轴承的发展国内汽车大部分都是采用传统的两套单独的圆锥滚子轴承或者球轴承,车装配时进行调整游隙、预紧、添加润滑脂等,成本过高且可靠性较差,不利于当今激烈的市场竞争。
近几年,随着⑵轴承组装工艺合理化。
⑶轻量化和小型化。
⑷提高可靠性。
⑸降低整体成本。
近几年,国内已逐渐开发应用了第一代和第二代轮毂轴承(球轴承)装、无需调整、结构紧凑等。
这种轴承单元在欧洲已达到相当的实用化阶段,目前轿车轿车轮毂轴承一代单元的装配量已达1600万套。
我国引进的车型大多采用这种结构的轮毂轴承。
第1页共28页研发中心第二代轮毂轴承单元与第一代轮毂轴承单元相比,就是为了有利于与相配合结构连接装配,将转向节或轮毂与轴承套圈制成一体,也就是带法兰盘的轴承单元,如图三所示。
目前,二代轮毂轴承单元的装机量已达500万套。
第三代轮毂轴承单元(如图四所示)是把与轴承相配合的零件即轮毂、ABS传感器与轴承套圈制成整体化的型式,是继第二代又进一步发展的单元。
典型结构就是大填球角、压配式内圈也带法兰盘:其两个套圈有一个法兰,外圈是一个刚性结构,因此可简化枢轴。
由于旋转内圈的凸缘兼有轮毂的作用,因此取消了轮毂。
JB_T102382001_汽车轮毂轴承单元_介绍
8JB/T10238—2001《汽车轮毂轴承单元》介绍 洛阳轴承研究所□李飞雪1 概述轮毂轴承的主要作用是承重和为轮毂的转动提供精确引导,它既承受轴向载荷又承受径向载荷,是一个非常重要的零部件。
传统的汽车车轮用轴承是由两套圆锥滚子轴承或球轴承组合而成的,轴承的安装、涂油、密封以及游隙的调整都是在汽车生产线上进行的。
这种结构使得其在汽车生产厂装配困难、成本高、可靠性差,而且汽车在维修点维护时,还需要对轴承进行清洗、涂油和调整。
轮毂轴承单元是在标准角接触球轴承和圆锥滚子轴承的基础上发展起来的,它将两套轴承做为一体,具有组装性能好、可省略游隙调整、重量轻、结构紧凑、载荷容量大、为密封轴承可事先装入润滑脂、省略外部轮毂密封及免于维修等优点,已广泛用于轿车中 , 在载重汽车中也有逐步扩大应用的趋 势。
随着汽车产量和保有量的增加,轮毂轴承单元的需求量也在日益增大,许多轴承厂纷纷开始生产轮毂轴承单元。
轮毂轴承单元属于技术含量较高的产品,对其设计和生产均有较高要求,可是目前市场上尤其是维修市场上的轮毂轴承单元良莠不齐,产品质量高低不一,因此需要对其制定标准,来规范和指导轮毂轴承单元的生产,以保证产品质量和安全使用性能的要求。
JB/T 10238—2001《汽车轮毂轴承单元》就是这样一项标准。
2 JB/T 10238规定的主要内容及说明 (1)结构型式从基本结构上看,第一代轮毂轴承单元是预调游隙、带或不带密封圈的双列轴承,第二代轮毂轴承单元是外圈带凸缘的双列轴承,第三代轮毂轴承单元的内、外圈均带凸缘,第四代轮毂轴承单元则进一步将双列轴承、连接法兰以及等速万向节的外套集成为一个整体。
各代轮毂轴承及单元的基本结构和特征见表1。
9轮毂轴承单元分为两大类,一类是双列圆锥滚子轴承,现已发展到第三代产品,另一类是双列角接触球轴承,现已发展到第四代产品。
美国以双列圆锥滚子轴承为主,而日本和欧洲国家则以双列角接触球轴承为主。
我国在汽车轮毂轴承单元开发研制方面起步较晚,对产品的设计和制造尚停留在仿制阶段,目前成系列开发生产的轮毂轴承单元只到第二代,第三代还处于试制阶段。
第三代轮毂轴承设计实例
DACF2126A轮毂单元设计DACF2126A的结构设计属于双列角接触球轴承,第三代轿车轮毂轴承,配装在吉利GL型轿车上,适用于汽车在恶劣的环境使用。
因此,该轴承的设计及检测与常规的双列角接触球轴承大不相同,轴承的设计既要符合常规轴承的设计原理与方法,又要考虑结构的特殊性。
本文对DACF2126A轮毂轴承的设计进行分析。
简图如下:1、轴承的结构外圈带凸缘且有4个安装小孔,可分离式半内圈,另一个半内圈与轴肩、法兰盘连体,其结构紧凑,安装方便。
轴向游隙装配时已调好,安装时无需调整2、轴承主要参数设计2.1接触角a角接触球轴承的接触角15°---40°,承受轴向载荷大时,a取大些,根据轴承的载荷特点与装配性能要求,取a=36°。
2.2轴向游隙根据轴承的安装及所承受的载荷情况,按以往轴承的设计经验,选取游隙0~0.017,检测游隙载荷±200N2.3钢球直径Dw根据轴承设计理论,钢球直径大小与所承受的额定载荷成正比关系,一般Dw取大些,根据轴承设计理论公式:0.3(D-d)≤Dw≤0.33(D-d)式中D和d,由于外圈和内法兰均选用材料65Mn,热外理采用中频感应淬火,受淬硬层深度的影响取D=Ø70,取d= Ø28,代入公式0.3(70-28)≤Dw≤0.33(70-28)12.6≤Dw≤13.86根据轴承结构除考虑径向尺寸外,还要考虑轴承的轴向尺寸、装配空间、装ABS空间、两列钢球互不干涉、合理放置保持架等因素。
取Dw=12.7更为合适。
2.4钢球中心圆直径Dpw的确定按轴承设计理论公式:0.5(D+d)≤Dpw≤0.515(D+d)代入数据得49≤Dpw≤50.47取Dpw=492.5钢球数量Z的确定钢球数量由下列条件约束Z≤(πDpw)/(K2Dw) 常数K2=0.91+1.5/12.7算得Z≤11.79,取Z=112.6径向加载作用中心位置Pi的确定径向加载作用中心位置的确定通常由整车数据确定或按提供的样件检测得出按样件检测得出Pi =41.45,同时求得两列钢球中心间距Pi2=25.1243、轴承主要尺寸的设计3.1内、外沟沟曲率Ri、Re的确定内沟沟曲率Ri=0.515Dw=0.515*12.7=6.54取Ri=6.57公差为±0.03外沟沟曲率Re=0.525Dw=0.525*12.7=6.67取Ri=6.7公差为±0.033.2内、外沟径di、De内沟径di=Dpw-2Ri+(2Ri-Dw)COS a=49-2*6.57+(2*6.57-12.7)COS36°=36.216外沟径di=Dpw+2Re-(2Re-Dw)COS a=49+2*6.7-(2*6.7-12.7)COS36°=61.8343.3内圈大档边外径d2、外圈中档边内径D2d2=0.85Dw+di=0.85*12.7+36.216=47.011 取d2=47.1D2=De-0.85Dw=61.834-0.85*12.7=51.039 取D2=513.4外圈两滚道的中心距离Pe的确定Pe= Pi2+[Dpw-(De-2Re)]tga=25.124+[49-(61.834-2*6.7)]tg36°=25.5354、密封结构的设计根据本公司以往的设计经验,此结构例轴承均采用三唇口接触式密封结构,技术标准采用JBT/6639-1993.5、基本额定动载荷的计算理论计算公式Cr=bm fc(iCOSa)7.0Z3/2Dw8.1= 1.3*59.9*(2COS36°)7.0*113/2*12.78.1=52.3KNi—滚动体列数2a—接触角z-- 滚动体个数Dw-- 钢球直径bm-- 系数取1.3fc-- 系数取59.96、修正寿命Lna的计算根据Bundberg和Palmgren的理论计算公式基本额定寿命L10=(Cr/P)3=(53200/9160)3=195.91(*106) 即旋转总转数为195910000 如以公里数加以表达如下:195.91*106*2πr*103 =38.2*104(千米)修正寿命Lna =a1a3L10=98%*0.33*38.2*104=12.3*104(千米)Lna—修正寿命L10—基本额定寿命Cr—基本额定动载荷P —径向载荷a1—可靠度修正系数取98%a3—运转条件修正系数0.33r—车轮半径(米)设计:余祖辉审核:日期:2007/10/30。
第三代轮毂轴承设计实例
第三代轮毂轴承设计实例DACF2126A轮毂单元设计DACF2126A的结构设计属于双列⾓接触球轴承,第三代轿车轮毂轴承,配装在吉利GL型轿车上,适⽤于汽车在恶劣的环境使⽤。
因此,该轴承的设计及检测与常规的双列⾓接触球轴承⼤不相同,轴承的设计既要符合常规轴承的设计原理与⽅法,⼜要考虑结构的特殊性。
本⽂对DACF2126A轮毂轴承的设计进⾏分析。
简图如下:1、轴承的结构外圈带凸缘且有4个安装⼩孔,可分离式半内圈,另⼀个半内圈与轴肩、法兰盘连体,其结构紧凑,安装⽅便。
轴向游隙装配时已调好,安装时⽆需调整2、轴承主要参数设计2.1接触⾓a⾓接触球轴承的接触⾓15°---40°,承受轴向载荷⼤时,a取⼤些,根据轴承的载荷特点与装配性能要求,取a=36°。
2.2轴向游隙根据轴承的安装及所承受的载荷情况,按以往轴承的设计经验,选取游隙0~0.017,检测游隙载荷±200N2.3钢球直径Dw根据轴承设计理论,钢球直径⼤⼩与所承受的额定载荷成正⽐关系,⼀般Dw取⼤些,根据轴承设计理论公式:0.3(D-d)≤Dw≤0.33(D-d)式中D和d,由于外圈和内法兰均选⽤材料65Mn,热外理采⽤中频感应淬⽕,受淬硬层深度的影响取D=?70,取d= ?28,代⼊公式0.3(70-28)≤Dw≤0.33(70-28)12.6≤Dw≤13.86根据轴承结构除考虑径向尺⼨外,还要考虑轴承的轴向尺⼨、装配空间、装ABS空间、两列钢球互不⼲涉、合理放置保持架等因素。
取Dw=12.7更为合适。
2.4钢球中⼼圆直径Dpw的确定按轴承设计理论公式:0.5(D+d)≤Dpw≤0.515(D+d)代⼊数据得49≤Dpw≤50.47取Dpw=492.5钢球数量Z的确定钢球数量由下列条件约束Z≤(πDpw)/(K2Dw) 常数K2=0.91+1.5/12.7算得Z≤11.79,取Z=112.6径向加载作⽤中⼼位置Pi的确定径向加载作⽤中⼼位置的确定通常由整车数据确定或按提供的样件检测得出按样件检测得出Pi =41.45,同时求得两列钢球中⼼间距Pi2=25.1243、轴承主要尺⼨的设计3.1内、外沟沟曲率Ri、Re的确定内沟沟曲率Ri=0.515Dw=0.515*12.7=6.54取Ri=6.57公差为±0.03外沟沟曲率Re=0.525Dw=0.525*12.7=6.67取Ri=6.7公差为±0.033.2内、外沟径di、De内沟径di=Dpw-2Ri+(2Ri-Dw)COS a=49-2*6.57+(2*6.57-12.7)COS36°=36.216外沟径di=Dpw+2Re-(2Re-Dw)COS a=49+2*6.7-(2*6.7-12.7)COS36°=61.8343.3内圈⼤档边外径d2、外圈中档边内径D2d2=0.85Dw+di=0.85*12.7+36.216=47.011 取d2=47.1D2=De-0.85Dw=61.834-0.85*12.7=51.039 取D23.4外圈两滚道的中⼼距离Pe的确定Pe= Pi2+[Dpw-(De-2Re)]tga=25.124+[49-(61.834-2*6.7)]tg36°=25.5354、密封结构的设计根据本公司以往的设计经验,此结构例轴承均采⽤三唇⼝接触式密封结构,技术标准采⽤JBT/6639-1993.5、基本额定动载荷的计算理论计算公式Cr=bm fc(iCOSa)7.0Z3/2Dw8.1= 1.3*59.9*(2COS36°)7.0*113/2*12.78.1=52.3KNi—滚动体列数2a—接触⾓z-- 滚动体个数Dw-- 钢球直径bm-- 系数取1.3fc-- 系数取59.96、修正寿命Lna的计算根据Bundberg和Palmgren的理论计算公式基本额定寿命L10=(Cr/P)3=(53200/9160)3=195.91(*106) 即旋转总转数为195910000 如以公⾥数加以表达如下:195.91*106*2πr*103 =38.2*104(千⽶)修正寿命L1a3L10=98%*0.33*38.2*104=12.3*104(千⽶) Lna—修正寿命L10—基本额定寿命Cr—基本额定动载荷P —径向载荷a1—可靠度修正系数取98%a3—运转条件修正系数0.33r—车轮半径(⽶)设计:余祖辉审核:⽇期:2007/10/30。
汽车轮毂轴承有限元仿真分析
预设多种凸度匹配关系,分析其在不同载荷作用下,最大主应力,接触长度的变 化情况,综合总体分析结果,确定最佳凸度及匹配关系。通过理论计算,给出凸 度控制方程。 这种方法的优点是考虑整体应力、 变形情况, 确定的凸度更为合理; 缺点是模型复杂,计算量大,收敛性差。 (3)凸度混合有限元分析 凸度混合有限元分析采用凸度局部有限元分析确定若干组凸度, 用凸度整体 有限元分析对所确定的凸度进行分析,综合优化分析结果,确定最终凸度方程。 这种方法模型相对简化, 减小了计算量、 提高了收敛性, 凸度计算结果更趋合理。 2. 第二代圆锥滚子轮毂轴承凸度局部有限元分析 分析对象为轿车前轮毂双列圆锥滚子轴承,结构型式为;内圈分离,外圈整 体结构,带法兰盘,属第二代产品。 2.1 滚子与滚道凸型和凸度量的确定 根据国内外轴承样品的对比分析结果及在滚子与滚道多种设计方案进行分 析的基础上, 仅对滚子与内圈有凸度的情况进行仿真分析,并提出如下滚子与滚 道凸度设计原则,在轻载时,滚子的有效接触长度为滚子长度的 60%-70%,重载 时,不出现应力集中。在此选择的凸型为修正对数曲线,采用滚子、内圈滚道带 凸度的“2 凸”设计,并对四种情况的凸度匹配关系进行对比分析。 四种情况所给出的凸度量分别为: 滚子和滚道无凸度; 滚子凸度: 2.4μm, 内 圈滚道凸度:5μm;滚子凸度:8μm, 内圈滚道凸度:10μm;滚子凸度:15μ m, 内圈滚道凸度:15μm。 2.2 滚子和滚道凸度有限元模型及仿真分析 在轴承中, 由于滚子和滚道的接触特征完全一致,因此用一个滚子和滚道接 触的局部模型就能够进行整体的凸度仿真分析。采用 ANSYS 有限元分析软件进 行分析,图 2.1 给出了有限元分析网格划分模型。 2.3 分析结果
(轴承承受的径向载荷为 0.3Cr,滚
三、轴承设计
目录三、轴承设计 (1)1、深沟球轴承的设计 (1)1.1、外形尺寸 (1)1.2、钢球设计 (1)1.3、套圈设计 (2)1.4、浪形保持架的设计 (4)1.5、半圆头铆钉的设计 (7)1.6、零件重量计算 (7)1.7 、图纸标注规则 (7)2、轮毂轴承的设计 (7)2.1、客户提供的车身外形尺寸 (7)2.2、轴承的结构 (8)23、轴承主要参数设计 (8)2.4、基本额定动、静载荷的计算 (10)2.5、修正寿命L na的计算 (10)2.6、轮毂轴承设计与通用轴承设计的差异 (11)3、离合器分离轴承的设计 (11)3.1、离合器分离轴承的设计要素 (11)3.2、离合器分离轴承的设计与通用轴承设计的差异 (11)4、涨紧轮轴承的设计 (12)4.1、涨紧轮轴承的设计要素 (12)4.2、涨紧轮分离轴承设计与通用轴承设计的差异 (12)5、水泵轴连轴承的设计 (12)5.1、水泵轴连轴承的设计要素 (12)5.2、水泵轴连轴承设计与通用轴承设计的差异 (15)6、发电机单向皮带轮(OAP)的设计 (15)6.1、发电机单向皮带轮(OAP)的设计要素 (16)6.2、发电机单向皮带轮轴承设计与通用轴承设计的差异 (17)7、万向节的设计 (17)7.1、十字轴万向节的设计要素 (17)7.2、十字轴万向节轴承设计与通用轴承设计的差异 (17)8、球笼式万向节设计 (18)8.1、球笼式万向节的设计要素 (18)8.2、球笼式万向节轴承的设计与通用轴承设计的差异 (19)9、带座轴承设计 (19)9.1、带座轴承的设计要素 (19)10、关节轴承设计 (21)10.1、关节轴承的设计要素 (21)三、轴承设计1、深沟球轴承的设计1.1、外形尺寸1)、轴承的基本尺寸轴承公称内径d、轴承公称外径D、尺寸轴承公称宽度B按《GB/T 276滚动轴承深沟球轴承外形尺寸》的规定。
2)、装配倒角r1、r2按《GB/T 276滚动轴承深沟球轴承外形尺寸》的规定。
汽车轮毂轴承失效模式识别及其机理分析
汽车轮毂轴承失效模式识别及其机理分析发布时间:2022-05-31T08:27:56.264Z 来源:《新型城镇化》2022年10期作者:王建杰[导读] 汽车轮毂轴承单元主要作用是对制动器、扭力梁或传动轴进行连接,并为轮毂的转动传递转矩和支撑荷载。
因此轮毂轴承是保证汽车运行平稳、舒适及安全的重要部件之一,一旦失效将会导致汽车在行驶过程中无法正常行驶,从而引发严重的交通事故。
鉴于此,本文主要分析探讨了汽车轮毂轴承失效模式识别及其机理,以供参阅。
襄阳汽车轴承股份有限公司湖北襄阳 441057摘要:汽车轮毂轴承单元主要作用是对制动器、扭力梁或传动轴进行连接,并为轮毂的转动传递转矩和支撑荷载。
因此轮毂轴承是保证汽车运行平稳、舒适及安全的重要部件之一,一旦失效将会导致汽车在行驶过程中无法正常行驶,从而引发严重的交通事故。
鉴于此,本文主要分析探讨了汽车轮毂轴承失效模式识别及其机理,以供参阅。
关键词:汽车;轮毂轴承;失效模式引言汽车轮毂轴承单元是用于连接制动器、传动轴或者扭力梁,为轮毂的转动传递转矩和支撑整车载荷的作用。
汽车轮毂轴承单元主要承受通过悬架系统传递而来的汽车重量(径向载荷),转向系统中转向力产生的轴向载荷,传动系统传递变速箱和驱动轴扭矩,使汽车前进和后退。
因此轮毂轴承是一个非常重要的部件,保证了汽车运行平稳舒适性和安全性。
一旦失效会导致车辆不能正常行驶,零部件运转异常、异响,零件磨损加剧,使用寿命下降,安全性能降低等问题。
典型的轮毂轴承失效主要有:密封性能失效、内外圈表面疲劳失效。
1汽车轮毂轴承结构演变汽车轮毂过去较多是使用成对的单列圆锥滚子或球轴承,随着技术发展,现已广泛使用轮毂轴承单元。
受成本因素影响,中国市场上采用圆锥滚子轴承的设计已逐步淘汰,故本文的研究范围仅划定在球轴承轮毂单元。
汽车轮毂轴承单元,英文为HubBearingUnit,缩写为HBU,主体是背靠背布置的双列角接触球轴承。
第一代轮毂轴承单元是由SKF开发,在1938年开始生产的。
汽车轮毂轴承生产工艺
汽车轮毂轴承生产工艺
一、前期准备工作
1.确定生产车间及设备
2.确定原材料及供应商
3.制定生产计划
二、原材料准备
1.采购合格的轮毂轴承钢材
2.对钢材进行化学成分分析和金相检测
3.将钢材进行锻造或热处理,使其达到所需的硬度和韧性要求
三、加工工艺流程
1.车削加工:将经过锻造或热处理的钢坯进行车削,制成轮毂轴承零件的粗加工件。
2.磨削加工:对粗加工件进行磨削,达到所需的尺寸和表面光洁度要求。
3.淬火处理:将磨削后的零件进行淬火处理,提高其硬度和耐磨性。
4.回火处理:对淬火后的零件进行回火处理,使其达到所需的韧性和强度要求。
5.滚动加工:对经过淬火和回火处理后的零件进行滚动加工,制成完整的轮毂轴承。
四、检验及质量控制
1.采用金相显微镜等设备对零件进行金相检测,确保其组织均匀。
2.对零件进行尺寸、表面光洁度等质量检测,确保符合要求。
3.进行装配试验,确保轮毂轴承的性能符合要求。
五、包装及出厂
1.将轮毂轴承进行包装,防止受到损坏。
2.标注产品名称、型号、生产日期等信息。
3.按照客户要求进行发货。
六、设备清洁及维护
1.定期对车间设备进行清洁和维护。
2.对设备进行定期检修和更换易损件。
七、安全生产措施
1.建立安全生产责任制度和管理制度。
2.加强员工培训,提高安全意识。
3.对生产过程中的危险因素进行评估和控制。
以上是汽车轮毂轴承生产工艺的详细步骤。
在实际生产中,还需要根据具体情况不断优化工艺流程和质量控制措施,以确保产品的质量和稳定性。
汽车轮毂轴承列表目录
汽车轮毂轴承列表目录汽车轮毂轴承是一种重要的汽车零部件,其质量直接关系到汽车行驶安全和舒适性。
随着汽车行业的不断发展,汽车轮毂轴承的需求也随之增加。
为了方便外贸行业从业人员了解汽车轮毂轴承的相关信息,以下是一个涵盖汽车轮毂轴承的列表目录。
1.汽车轮毂轴承的定义和功能-汽车轮毂轴承的定义-汽车轮毂轴承的功能-汽车轮毂轴承的重要性2.汽车轮毂轴承的分类-按结构分类-滚珠轴承-圆锥滚子轴承-调整型滚子轴承-按应用领域分类-前轴轴承-后轴轴承-轮毂轴承3.汽车轮毂轴承的主要材料-铸铁-铸钢-不锈钢-铝合金4.汽车轮毂轴承的主要制造工艺-热处理工艺-加工工艺-滚球磨削-车削加工-精加工5.汽车轮毂轴承的市场前景和发展趋势-汽车轮毂轴承市场规模和增长趋势-汽车轮毂轴承的发展潜力和机遇-汽车轮毂轴承的竞争格局和市场前景6.汽车轮毂轴承的检测和质量控制-轴承的尺寸测量和精度控制-轴承的噪音和振动检测-轴承的可靠性和寿命预测7.汽车轮毂轴承的国际贸易政策和标准-汽车轮毂轴承的国际贸易政策-汽车轮毂轴承的国际质量标准-汽车轮毂轴承的国际贸易保护措施8.汽车轮毂轴承的关键厂家和品牌-汽车轮毂轴承的国内知名厂家-汽车轮毂轴承的国际知名品牌-汽车轮毂轴承的新兴企业和品牌9.汽车轮毂轴承的进出口贸易情况-汽车轮毂轴承的进口情况-汽车轮毂轴承的出口情况-汽车轮毂轴承的贸易流向和贸易额10.汽车轮毂轴承的相关行业规范和技术要求-汽车轮毂轴承的国内行业标准-汽车轮毂轴承的国际行业标准-汽车轮毂轴承的技术要求和质量要求11.汽车轮毂轴承的市场竞争状况和发展方向-汽车轮毂轴承的市场竞争状况-汽车轮毂轴承的发展方向和趋势-汽车轮毂轴承的创新和技术进步12.汽车轮毂轴承的售后服务和维修保养-轴承的故障诊断和维修方法-轴承的保养和润滑要求-轴承的售后服务和质量保证以上是一个涵盖汽车轮毂轴承的外贸行业列表目录,通过对这些内容的了解,可以更好地进行汽车轮毂轴承的采购、销售和售后服务工作。
汽车轮毂轴承结构
汽车轮毂轴承结构汽车轮毂轴承是汽车中非常重要的零部件之一,它承受着车轮的重量和行驶过程中产生的各种力和振动。
它的结构设计合理与否直接关系到车辆行驶的安全性和稳定性。
一般来说,汽车轮毂轴承的结构包括内圈、外圈、滚子、保持架和密封圈等组成部分。
1. 内圈:内圈是轴承的内环,它通常是一个圆筒形的零件,内表面光洁,与轴配合紧密。
内圈通过与轴的配合来支撑车轮的转动。
2. 外圈:外圈是轴承的外环,也是一个圆筒形的零件。
它与内圈配合,通过与车轮轮毂的连接来承受车轮的重量和行驶过程中产生的各种力。
3. 滚子:滚子是轴承的滚动体,它一般是圆柱形的,也有一些特殊形状的滚子。
滚子与内圈和外圈之间形成滚动接触,使轴承能够承受来自各个方向的力和振动。
4. 保持架:保持架是轴承的一个重要组成部分,它的作用是保持滚子的位置,使其能够均匀分布在轴承内圈和外圈之间,避免滚子之间的相互碰撞。
5. 密封圈:密封圈是为了防止外界灰尘、沙粒和水等进入轴承内部,保持轴承的润滑性能和使用寿命。
密封圈通常安装在轴承的两端,起到密封作用。
在汽车轮毂轴承的结构中,还有一些其他的设计细节和特点。
首先,轴承的材料通常采用高强度合金钢或特殊钢材制成,以提高其耐磨性和承载能力。
其次,轴承表面通常进行热处理,以增加其硬度和耐腐蚀性。
此外,轴承的润滑方式也有多种,可以是使用润滑油或者润滑脂,以减少摩擦和磨损。
在车辆行驶过程中,轴承承受着巨大的力和振动,因此其结构设计必须经过严格的计算和测试。
轴承的质量和性能直接影响到车辆的行驶安全和操控性能。
因此,在轴承的制造和安装过程中,需要进行严格的质量控制和检测,以确保轴承的质量和可靠性。
汽车轮毂轴承是汽车中重要的零部件,它的结构设计合理与否直接影响到车辆的行驶安全和稳定性。
轴承的结构包括内圈、外圈、滚子、保持架和密封圈等组成部分,每个部分都起到重要的作用。
在轴承的制造和安装过程中,需要严格控制质量,以确保轴承的可靠性和耐用性。
DFMEA-前轮毂轴承
2 选用成熟结构
密封试验
3 36
3 密封性能
4 注脂量过多
1
4 注脂部位不正确
2
轴承内部油脂减 漏脂,密封失效导 少甚至润滑脂干 致产品早期失效 枯,导致早期失 5
效,顾客不满意
4
轴承内部油脂减 少甚至润滑脂干 枯,导致早期失 效,顾客不满意 4
密封圈橡胶材料不能 满足要求
1
外圈密封口径形位公 差过大,与密封圈的配 合不均匀,密封口径与 内密封圈过盈量不足, 1 当外圈升温后与内密 封圈分离,导致密封失 效
密封圈压装位置不正 确,导致密封失效
3
5
外密封圈锈蚀或腐蚀, 造成密封失效
2
密封试验 密封试验
2 24 2 20
底盘 制动
前轮毂轴承
车 核心小组:
系统 子系
统 零部
件
汽车工程研究院
潜在设计失效模式和后果分析(DFMEA)
设计责任人: 关键日期:
FMEA编 第 页号:
共编7制页日 期: 修订日 期:
FMEA编 第 页号:
共编7制页日 期: 修订日 期:
设计项目
序 号
轴潜承在回失转效不模灵式活
功能要求
潜温在升失效 发后热果
严 重级 度别 S
潜在失效起因/机理
频 度 O
现行设计控制预 防
探
现行设计控制探测
测 度
D
风险 顺序
数 RPN
4 内/外圈沟曲率过小 1
耐久性试验
28
6
密封结构不当,导致油 脂泄漏
1 优化设计 2
装配验证 转矩试验
耐久性试验 转矩试验
客户装配验证
2 16
汽车轮毂轴承工作原理及异响问题探究
脂量不足时,油脂无法在沟道及钢球 表面形成油膜,导致沟道与钢球表面 接触摩擦,产生尖锐的吱吱声。
(3)咯噔声 轴承内部钢球表面存在磕碰伤、 钢球碎裂、轴承内部存在坚硬异物 时,行车过程中钢球碾压滚道异常部 位,产生“咯噔”异响。 三、轮毂轴承异响诊断 1.准备工作 收集顾客反馈异响发生时的汽 车状态,包括:行驶里程、路面条件、 发动机转速、挡位、车速、行驶工况、 转向、制动、异响特点等信息,然后与 顾客一起重现异响故障。
3.举升机上空转 确认轮毂轴承状态无异响后,在 举升机上起动发动机,使车轮空转, 同时检查左右车轮是否以相同转速 转动(如差速器具有锁闭功能,应先 锁闭差速器);检查驱动轴是否正常 旋转,有无干涉现象。然后,模拟加速 工况、匀速工况、空挡滑行工况,围绕ቤተ መጻሕፍቲ ባይዱ汽车静听,也可将听诊器贴在零部件 上听诊[5],通过对比左右轮毂轴承部 位在不同工况时的响声进行诊断。如 果左右轮毂轴承响声差异较大,则可 判定一侧轮毂轴承故障。 车轮部位振动异响源较多,应首 先判断车轮部位是否存在异响,然后 再判断异响是否来自轮毂轴承。 4.实车路试 为了排除发动机异响干扰,可在 停车后,将变速器置于空挡,踩下离 合器,缓慢加油使发动机空转。当发 动机转速与异响时的发动机转速一 致时,如果异响仍存在,则可判定异 响为发动机异响,排除轮毂轴承故 障。 为了排除变速器异响干扰,在加 速至较高速度后,将变速器置于空 挡,踩下离合器,使汽车直线空挡滑
第三代轿车轮毂双列角接触球轴承的设计_黄雪华
· 15 ·
综合两种工艺的后续加工特点和加工量可以 看到 :温锻件的后续加工仅增加了窜磨环带和双 端面磨削两道初磨工序 , 而这两道工序安排在淬 火前进行 , 又采用通用设备 , 自动化程度和生产效 率都较高 , 对温锻滚动体成本的影响有限 。
4 结束语
采用温锻成形工艺取代车削成形工艺生产轴
承球面 滚子 , 可 以使 材料 利用
钢球数量用下列条件约束 Z ≤(πDpw )/(KzDw), 常取 Kz =1 .01 +1 .9/ 13 .494 =1 .150 8 。算得 Z ≤12 .35 , 取 Z =12 。
3 套圈主要尺寸的设计
3 .1 内 、外沟半径 Ri 、Re 的确定 Ri =0 .515 Dw =0 .515 ×13 .494 =6 .949 mm ,
(下转第 15 页)
徐新成等 :球面滚子塑性成形及后续加工工艺
少 。 前两道工序完成后 , 在淬火前还要进行一道
初磨工序 , 即软磨球形工作面 。 该工序实际上是 将原车削件淬火后进行的初磨工序改为温锻件的 软磨工序(见图 1c)。 其作用是磨去工件精磨前 的余量 , 为淬火后的精磨工序作准备 。 软磨后的 尺寸为零件尺寸加上精磨余量 。精磨余量的大小 应保证能去除淬火后新增的脱碳层 。
双半内圈双列角接触球轴承 TGB, 适用于汽车在恶劣的环境下使用 。因此 , 该类轴 承的设计及检测与第二代双列角接触球轴承大不 相同 , 轴承设计既要符合常规轴承设计原理与方 法 , 又要考虑结构的特殊性 。 本文对 TGB10872 轴 承的设计进行探讨分析 。
·7 ·
根据轴承特殊结构 , 由于轮毂轴承为双列角 接触球轴承 , 除了考虑径向尺寸外 , 还要考虑轴承 的轴向尺寸 , 考虑装配空间 , 如装密封圈空间 、两 列钢球之间不发生干涉 、合理放置保持架等因素 。 必须满足 Dw <Bi -b -h -s -y -x(图 2)。
轿车轮毂轴承力学性能分析
( D e p a r t m e n t o f A u t o m o t i v e E n g i n e e r i n g , N a n j i n g U n i v e r s i t y o f A e r o n a u t i c s a n d A s t r o n a u t i c s , J i a n g s u N a n j i n g 2 1 0 0 1 6 , C h i n a )
Ab s t r a c t : Wh e e l h u b b e a r i n g u n i t i s o n e o ft h e k e y c o m p o n e n t s o fc a r s b e a r i n g a n d p r e c i s i o n - o r i e n t e d . C o n d u c t i n g r e a s o n a b l e a n d a c C u r o  ̄ , e in f i t e e l e m e n t s i mu l a t i o n a n a ! y s i s f o r w h e e l h u b b e a r i n g u n i t i m p o r t a n t s i g n i i f c a n c e _ 厂 0 r t h e d e v e l o p m e n t f o
t h e s t i f f n e s s f o t h e w h e e l h u b b e ri a n g u n i t l o a d i s b a s i c a l l y a l i n e r a r e l ti a o sh n i p w i t h t h e Z 0 n I n e x t r e m e c o r n e r i n g
汽车轴承铆后抑制花键变形的装置设计
汽车轴承铆后抑制花键变形的装置设计发布时间:2022-10-26T03:27:18.728Z 来源:《科学与技术》2022年第6月第12期作者:郭永波[导读] 三代驱动轮用带花键的汽车轮毂轴承郭永波海宁奥通汽车零件有限公司浙江海宁314408摘要 :三代驱动轮用带花键的汽车轮毂轴承,组装后铆合的过程中,花键内孔缩小,用塞规通不过,严重影响与转向节球笼的配合。
为了抑制金属变形,设计一种内孔为锥角的塞规棒,开槽。
棒芯为实芯锥角棒,连接液压推拉杆完成松紧以此脱离产品。
关键词:汽车轮毂轴承,渐开线花键,铆合变形,工装夹具前言:汽车轮毂轴承的花键在加工后,组成成品铆合后由于应力的作用会使内孔变形,客户安装会因为间隙小无法完成,在此情况下会退货或在公司内返工处理。
花键返工相对复杂,在已有的齿形下重新用拉刀通过对准齿手动装夹拉削,还存在密封圈进水的风险。
铆合是一种摆辗压力成形过程。
金属的塑性使筒状体在围绕一个中心,相对应的倾角作用下口径处翻边成型完成轴向预紧。
翻边外径有内圈限制移动位置,只有内径无支撑,在内圈的反作用力下向内径缩进,花键设计在内壁,跟随变形所以影响与其它件的配合。
上图是铆合的产品,中间是花键。
经过测量公司生产所有铆合的产品,铆后花键缩小量在0.02~0.1mm范围内。
影响花键的长度在5mm内。
对此花键缩小量可视作弹性厚壁圆环对实心轴的过盈压力来分析花键缩小的受力情况,用下式计算对内孔的压力。
图2为放入产品中抑制花键变形的装置状态,塞棒组件B连接液压拉杆,图3为塞棒组件A,仿弹簧夹具的原理,开槽,组件B的进退实现锁紧花键内孔,然后开始铆合,在内孔有实芯体,可有效阻止口径处翻边连带花键向内孔缩进的趋势,以此达到抑制铆合变形的功能。
铆合翻边的应力传递到塞棒上,由于塞棒是个组合件,还是锥度的接触面,作用面制作的足够光滑,摩擦系数就低,加上锥面分摊内缩压力,因此拉杆要完成拉出塞棒A、B配合所使用的力远小于翻边的内缩力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双列圆锥滚子汽车轮毂轴承的标准化设计[转载]
目前,轴承行业的设计部门所处的环境在发生变化。
这主要表现在两个方面:一是技术的进步和变化非常快;二是市场对产品质量、价格、交货期的要求水平不断提高。
可以说,企业如何应对如此激烈的市场竞争,已经成为各企业需要面对的重大问题。
近几年,我国汽车行业处于高速发展时期,产销量不断提高,从长远发展考虑,各制造商和用户对整车质量提出了更高的要求,而对汽车轮毂轴承更是提出了非常苛刻的要求。
例如不断地降低成本,高使用寿命,高可靠性,进一步提高汽车能源效率等等。
如图1所示为汽车行业对汽车轮毂轴承及其结构的要求。
国内的汽车轴承生产商在产品开发环节上多处于模仿设计(订货型设计),设计上缺乏自主设计要求,设计人员的随意性较大,在设计过程中缺乏产品系列标准化思想的指导,这样不可避免地就会在设计和管理环节上产生和累积一些问题。
对保证系列产品的整体质量、设计管理和生产成本控制等方面都是很不利的。
为满足越来越广泛的市场需求,提高产品的竞争能力,在产品设计中“零件标准化、部件通用化、产品系列化”是提高产品质量、降低成本、得到多品种多规格产品的重要途径。
同时采用标准化零件,在不同规格或不同产品中都能提高部分零件或部件的通用程度,便于管理、维修,且能大大降低成本。
从设计管理角度来讲,产品的结构设计决定产品的价值和生产效率,对产、销活动的影响很大,技术上和管理上存在很大的不确定性,并且对设计人员个体的技术和经验的依赖性非常大,所以产品设计工作掌握和管理起来难度较大。
我们都会尽可能通过在管理上一些有效的方法措施来降低产品设计和管理的风险,其中标准化最为直接有效。
汽车轮毂轴承属于非标准轴承,并且轴承结构设计发展得非常快。
汽车轮毂轴承可分为汽车轮毂球轴承和汽车轮毂圆锥滚子轴承两个大类,其中汽车轮毂球轴承的标准化程度比较高,汽车轮毂圆锥滚子轴承的标准化程度很低。
对于汽车轮毂圆锥滚子轴承来说,轴承的外形尺寸及内部沟道结构等都没有统一的标准化设计方法和标准,各个生产商相同外形尺寸的产品的内部结构相差很大,缺乏统一的设计方法和设计理论支持。
不仅国内、外的产品结构系列差别大,而且国外先进的汽车轴承生产商之间的产品结构系列相差也是比较大的,此系列轴承产品的结构设计、互换性、标准化及通用化等诸多方面还存在很大的提高空间,其标准化道路势在必行。
结构特点
对于汽车轮毂轴承系列产品来说,汽车轮毂轴承的特点是双列双内圈轴承结构,具有一定的接触角;可承受重负荷、冲击负荷,使用范围广;可施加预压来提高轴系刚性;适宜于背对背安装;安装时无须调
整轴承游隙,安装简便,相关部位的结构紧凑、重量轻;轴承的滚动体常用有钢球和圆锥滚子两种选择。
对比双列汽车轮毂球轴承来说,双列圆锥滚子汽车轮毂轴承在轴承内部结构设计方面的系列化、标准化、通用化和互换性设计方面还做的远远不够,包括轴承的外形尺寸及内部沟道结构等都没有统一的标准化设计方法和标准,各个生产商相同外形尺寸的产品的内部结构相差很大,缺乏统一的设计方法和设计理论支持,在此系列轴承产品的结构设计、互换性、标准化及通用化等诸多方面还存在很大的提高空间。
一般来说,双列圆锥滚子轴承适合承受复合(径向与轴向)负荷,在两个方向都能轴向固定轴,带有一定的轴向游隙或一定的预负荷。
相同外形尺寸规格的双列圆锥滚子轴承与双列球轴承的额定动载荷之比为1.55~1.75倍,额定静载荷之比为1.8~2.0倍,所以说圆锥滚子轴承的动载荷容量和静载荷容量要比球轴承的大50%以上。
双列圆锥滚子轴承因其能够承受重负荷,刚性强及具有更长的使用寿命而被广泛的应用。
如图2所示为双列圆锥滚子汽车轮毂轴承结构。
双列圆锥滚子汽车轮毂轴承结构设计的关键就是整个沟道结构的设计,其中包括滚子规格的选用及该系列轴承产品接触角范围的选定等内容,设计上需要考虑的问题比较多。
对于类似此类非标准圆锥滚子轴承,现有的圆锥滚子轴承的设计方法就不一定适用,因此寻求一种简单、实用,快速和准确的设计方法非常有必要。
标准化设计原则及思路
为使机械装置发挥出预期的性能,选用或设计最适当的轴承是至关重要的,对于汽车而言其关键部分的轴承使用也是如此。
为选定轴承,需要分析诸多要因,从各个角度进行研究、评价:
1.掌握机械装置和轴承的使用条件等。
2.明确对轴承的要求。
3.选择轴承的类型、尺寸规格、配置方式和安装方法等。
双列圆锥滚子汽车轮毂轴承的系列化产品设计也同样要求遵循一定的原则,根据设计经验,在此我们可以进行初步的分析和归纳。
双列圆锥滚子汽车轮毂轴承的结构及使用条件的特点为非标准化轴承、系列轴承外形尺寸段小、轴承内外径尺寸差较小以及轴承承载的接触角范围等。
参考现有双列汽车轮毂球轴承结构及圆锥滚子轴承设计方法,我们可以总结出双列圆锥滚子汽车轮毂轴承结构的一些设计要点:
第一点,在结构设计上,轴承接触角α的确定是比较关键的。
我们经过对汽车轮毂轴承的使用条件及环境条件,分析轴承的承载情况,结合圆锥滚子轴承自身的一些特点等方面的分析可以得出这样一个限制条件,双列圆锥滚子汽车轮毂轴承接触角范围15°≤α≤20°或更小范围或为某个确定的数值。
在具体设计时,我们发现该轴承接触角α的取值范围的大小在设计上作为一个条件限制,对其它设计参数的选取影响很大,于是我们就可以围绕接触角α展开设计,从而减少一些设计上的不确定因素。
第二点,就是有关圆锥滚子规格的选定问题。
设计时常选用的是标准规格的圆锥滚子,所以设计时应
避免设计新品种的圆锥滚子规格。
具体设计时要求设计人员最好围绕目前现有的标准圆锥滚子来设计开发轴承产品。
我们在了解我们所需要设计产品的产品特征及常规的设计思路之后,经过对于汽车轮毂轴承系列产品分析,我们注意到在产品的结构设计上有很多隐含的条件限制,我们可以结合该产品系列本身的特点把这些设计上需要注意的条件找出来帮助我们来简化设计。
经过分析,我们可以发现双列双内圈圆锥滚子汽车轮毂轴承系列产品的结构设计上的条件限制主要有一下几点:
1.轴承接触角α:15°≤α≤20°
2.圆锥滚子锥角Ψ:3°≤Ψ≤4°
3.轴承内径d尺寸范围:25~55mm
4.轴承外径D尺寸范围:52~90mm
由以上四个条件限制我们可以得到双列圆锥滚子汽车轮毂轴承选用的圆锥滚子大端直径D 的取值范围为4.6~8.8mm。
这个条件是我们从众多的标准圆锥滚子当中选择适合该系列轴承产品设计的圆锥滚子规格。
第三点,双列汽车轮毂轴承的外形尺寸(如内径尺寸d、外径尺寸D和宽度尺寸B等)应该有一个主导设计思路。
具体设计步骤如下:
1.产品主要的内径尺寸d选取等差数列,我们就能得到内径尺寸数列:25、30、35、40、45、50、55⋯⋯
2.再依据产品的内、外径尺寸差(D~d)的要求确定一个等差数列:25、30、35、40、45⋯⋯具体选取要求与内径尺寸数列大小匹配。
3.外径尺寸D我们可以依据内径尺寸d与内、外径尺寸差(D~d)之和来确定。
4.关于轴承宽度尺寸B的确定,其设计要求比较低,一般来说汽车轴承的宽度尺寸B的取值范围为36~55mm。
这样我们就能产生一个标准的轴承外形尺寸系列(标准产品系列)。
第四点, 当遇到计算出来的Cr不能满足要求时,我们可以依据相同条件下的比值(Ln/Dw)的大小[一般情况比值Ln/Dw的取值范围:1.2≤(Ln/Dw)≤2.3]与轴承的承载能力成比关系,重新选择圆锥滚子以满足轴承的载荷要求,一般我们在选择圆锥滚子时也可以根据它们自身的特点分类。
我们可以把圆锥滚子比值(Ln/Dw)和轴承内外径尺寸差(D~d)等条件一起来考虑设计,把圆锥滚子比值(Ln/Dw)大致可分成:1.2~1.5,1.6~1.8,2.0~2.3三段,同样把优选(D-d)大致可分成:25mm,30mm,35mm三段。
这样我们就可依据圆锥滚子比值(Ln/Dw)和优选(D~d)把此系列的轴承再进一步细分为轻、中、重三个不同承载能力系列的双列圆锥滚子汽车轮毂轴承,以满足各种承载情况的使用要求。
例如某个产品选定了圆锥滚子规格7.811×9.93,通过简单的计算,我们可以得到,仅仅这一种规格的圆锥滚子所覆盖的系列尺寸范围占到75%,即[(82-33)/(90-25)]×100%,如果我们再能找出2个型号的圆锥滚子轴承来填补其它空白尺寸段时,我们就可以用3个滚子来完成全部(轻承载能力)系列尺寸产品的设计。
最后说明一下,对于其它非标准外形尺寸轴承的设计,我们可以通过产品变形设计,调整某个外形尺寸近似的成熟产品内部的沟道结构来满足其设计要求。
同时,我们在进行产品结构的参数设计和细节设计
时可以参考《圆锥滚子轴承设计方法》。
杭州硕业轴承有限公司。
