电烙铁的使用方法与注意事项

电烙铁的使用方法与注意事项电烙铁是一种常用的焊接工具，主要用于焊接电子元器件、修复电路板等工作。

正确使用电烙铁能够提高工作效率，确保焊接质量。

下面将介绍电烙铁的使用方法与注意事项。

一、使用方法1. 准备工作：首先，确保工作区域通风良好，防止有害气体对身体造成危害。

其次，准备好所需的焊接材料，如焊锡丝、助焊剂等。

最后，将电烙铁插入电源插座，待其预热至适当温度（通常为300-400摄氏度）。

2. 清洁焊嘴：焊嘴是电烙铁的重要组成部分，需要保持清洁以确保焊接质量。

在使用电烙铁之前，可以使用焊嘴清洁剂或湿海绵擦拭焊嘴，去除附着在焊嘴上的焊渣或氧化物。

3. 上锡：将焊锡丝对准焊嘴，用手握住焊锡丝的一端，缓慢将其靠近焊嘴，待焊锡丝开始融化并覆盖焊嘴表面时，停止推进焊锡丝。

此时，焊锡丝会自动被电烙铁吸附，形成适量的焊锡。

4. 焊接操作：将烙铁头对准焊接位置，稍微用力按压，使焊嘴与焊接位置紧密接触。

然后，用焊锡丝轻轻触碰焊嘴与焊接位置的交界处，焊锡丝会融化并覆盖焊接位置。

保持此姿势约2-3秒钟，使焊锡充分熔化并与焊接位置牢固粘结。

最后，慢慢将焊锡丝与焊嘴分离，待焊锡凝固后，焊接完成。

二、注意事项1. 安全使用：使用电烙铁时，应注意安全防护。

避免触摸热的焊嘴，以免烫伤皮肤。

在使用过程中，尽量避免将电烙铁放置在易燃物品附近，以防发生火灾。

同时，使用电烙铁的过程中，尽量避免将焊接位置靠近眼睛或面部，以免受到烟雾或热气的刺激。

2. 合理使用温度：电烙铁的温度对焊接效果有直接影响。

温度过高会导致焊点过热，损坏焊接位置或元器件；温度过低则无法使焊锡充分熔化，影响焊接质量。

因此，在使用电烙铁之前，应根据焊接材料和工作要求调整合适的温度。

3. 控制焊接时间：焊接时间过长会使焊接位置过热，可能造成元器件损坏；焊接时间过短则无法确保焊点的牢固性。

因此，在焊接时，应控制好焊接时间，使焊锡充分熔化并牢固粘结。

4. 避免过度焊锡：过度焊锡会导致焊点过大，增加焊接位置的电阻，影响电路的正常工作。

8.电烙铁安全操作规程

电烙铁安全操作规程
1、每次进行锡焊作业前，使用湿海绵擦拭，将烙铁头上的氧化物及异物清除，注意不可用力太猛烈，应避免残渣飞溅，烫伤人或烫坏物料。

认真检查电源插头、电源线有无损坏，并检查烙铁头是否松动。

2、新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。

3、电烙铁在使用过程中不宜长期空热，以免烧坏烙铁头和烙铁心。

4、电烙铁不用或暂时使用时，需将烙铁头沾锡，并放置在烙铁架上，以保护烙铁和人员安全。

注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

5、不可将已取下烙铁头的恒温烙铁通电，以避免因持续加热，导致内部氧化而缩短烙铁寿命。

6、烙铁头若已损伤变形或出现针孔，应立即停用，以避免损坏被焊物。

7、电烙铁不用时要关闭电源，拔下插头，以免烫伤他人。

冷却后，再将电烙铁收回工具箱。

8、电烙铁使用中，不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时，可用布擦掉。

不可乱甩，以防烫伤他人。

9、工作完毕，切断电源，冷却后妥善保管。

10、电烙铁应定期校验，并粘贴合格证，超过有效期禁止使用。

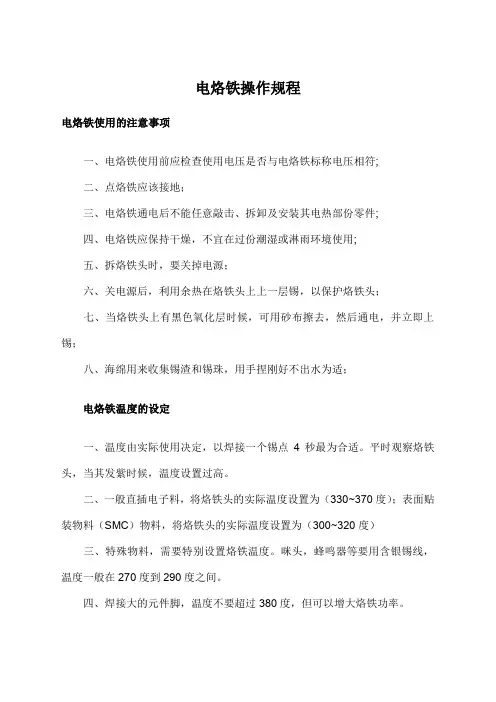

电烙铁操作规程

电烙铁操作规程电烙铁使用的注意事项一、电烙铁使用前应检查使用电压是否与电烙铁标称电压相符;二、点烙铁应该接地；三、电烙铁通电后不能任意敲击、拆卸及安装其电热部份零件;四、电烙铁应保持干燥，不宜在过份潮湿或淋雨环境使用;五、拆烙铁头时，要关掉电源；六、关电源后，利用余热在烙铁头上上一层锡，以保护烙铁头；七、当烙铁头上有黑色氧化层时候，可用砂布擦去，然后通电，并立即上锡；八、海绵用来收集锡渣和锡珠，用手捏刚好不出水为适；电烙铁温度的设定一、温度由实际使用决定，以焊接一个锡点4秒最为合适。

平时观察烙铁头，当其发紫时候，温度设置过高。

二、一般直插电子料，将烙铁头的实际温度设置为（330~370度）；表面贴装物料（SMC）物料，将烙铁头的实际温度设置为（300~320度）三、特殊物料，需要特别设置烙铁温度。

咪头，蜂鸣器等要用含银锡线，温度一般在270度到290度之间。

四、焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率。

元件焊接步骤步骤一、预热：烙铁头成45度角，顶住焊盘和元件脚。

预先给元件脚和焊盘加热。

烙铁头的尖部不可顶住PCB无铜皮位置，这样可能将板烧成一条痕迹；烙铁头最好顺线路方向；烙铁头不可塞住过孔；预热时间为1~2秒。

二、上锡：将锡线从元件脚和烙铁接触面处引入；锡线熔化时，掌握进线速度；当锡散满整个焊盘时，拿开锡线；锡线不可从直接靠在烙铁头上，以防止助焊剂烧黑；整个上锡时间大概为1~2秒。

三、拿开锡线：拿开锡线，炉续放在焊盘上；时间大概为1~2秒。

四、拿开烙铁：当焊锡只有轻微烟雾冒出时候，即可拿开烙铁；焊点凝固。

焊接问题：1．形成锡球，锡不能散布到整个焊盘？烙铁温度过低，或烙铁头太小；焊盘氧化。

2．拿开烙铁时候形成锡尖？烙铁不够温度，助焊剂没熔化，不起作用。

烙铁头温度过高，助焊剂挥发掉。

焊接时间太长。

3．锡表面不光滑，起皱？烙铁温度过高，焊接时间过长。

4．松香散布面积大？烙铁头拿得太平。

电烙铁的使用方法和注意事项

电烙铁的使用方法和注意事项
一、电烙铁的使用方法和注意事项
（一）使用方法
1.预热:烙铁头成45度角,顶住焊盘和元件脚。

预先给元件脚和焊盘加热。

2.上锡:将锡线从元件脚和烙铁接触面处引入；锡线熔化时,掌握进线速度；当锡散满整个焊盘时,开锡线；锡线不可直接靠在烙铁头上,以防止助焊剂烧黑；整个上锡时间大概为1 ~ 2秒。

3.开锡线:开锡线,炉续放在焊盘上；时间大概为1 ~ 2秒。

4.开烙铁:当焊锡只有轻微烟雾冒出时候,即可拿开烙铁:焊点凝固。

（二）注意事项
1.使用可调式的衡温烙铁较好
2.第一次使用时,必须让烙铁嘴吃锡
3.平时不用烙铁的时候,要让烙铁嘴上保持有一定量的锡,不可把烙铁嘴在海棉上清洁后存放于烙铁架上
4.海棉需保持有一定量水份，至使海棉一天湿润
5.拿起烙铁开始使用时,需清洁烙铁嘴,但在使用过程中无需将烙铁嘴拿到海棉上清洁,只需将烙铁嘴上的锡搁入集锡
硬纸盒内,这样保持烙铁嘴之温度不会急速下降,若lC.上尚有锡提取困难,再加一些锡上去(因锡丝中含有助焊剂),就可以轻松地提取多的锡下来了
6.烙铁温度在340~380度之间为正常情况,若部分敏感元件只可接受240~280度的焊接温度
7.烙铁嘴发赫,可用刀片之类的金属器件处理,而是要用松香或锡丝来解决
8.每天用完后,先清洁,再加足锡,然后马上切断电源。

电烙铁操作规程

电烙铁操作规程
《电烙铁操作规程》
一、操作前准备
1. 确认工作环境通风良好，确保安全操作。

2. 检查电烙铁电源线是否完好，插座是否接触良好。

3. 准备所需的焊锡丝、辅助工具等。

二、开机准备
1. 将电烙铁插头插入电源插座，确认电源开关处于关闭状态。

2. 等待电烙铁加热至工作温度，通常需要几分钟时间。

三、操作流程
1. 将要焊接的器件等放置在工作台上。

2. 将熔化的焊锡丝涂抹在需要焊接的器件表面。

3. 握持电烙铁手柄，将焊锡丝和器件的焊点接触在一起。

同时，将电烙铁的烙头与焊锡丝和器件焊点形成接触。

4. 等待数秒让焊锡丝充分熔化，然后轻轻移动电烙铁，使焊锡丝均匀涂抹在焊点上。

5. 关闭电烙铁电源开关，等待电烙铁冷却后放置在安全位置。

四、关机后处理
1. 关闭电烙铁电源开关，拔下电源插头。

2. 将电烙铁放置在安全位置，避免触及。

3. 清理工作台和所用工具，确保容易存放。

五、安全注意事项
1. 在操作过程中，避免接触电烙铁的烙头和烫伤皮肤。

2. 注意电烙铁工作时的高温，避免烫伤周围物品或人员。

3. 使用完毕后，及时清理工作台和工具，避免事故发生。

以上就是《电烙铁操作规程》，希望大家在使用电烙铁时，能够严格按照规程进行操作，确保操作安全和焊接效果。

电烙铁正确使用方法

电烙铁正确使用方法
1. 准备工具：电烙铁、焊芯、酒精布、插头、线缆、洛克丝。

2. 启动加热：将电烙铁加热头插入插座，所连接的线缆应具有足够的长度，不应与其它线缆纠缠，启动电源。

3. 准备焊接物：将需要焊接的物品清洗干净，同时也要保持焊点的干燥和无尘。

4. 加入焊芯：当电烙铁加热到工作温度时，将选定的焊芯插入焊口，等待2-3秒钟让焊芯熔化。

5. 开始焊接：将电烙铁的焊点与工作物品接触，持续数秒钟的时间，等待焊芯冷却。

焊接完成后，可以用酒精布擦拭焊点表面。

6. 收尾：将焊接好的物品放置在干燥和无尘的地方，用洛克丝将线缆纠正并保持清洁干燥。

注意事项：
1. 烙铁处于加热状态时，切勿随意摆放，以免烫伤。

2. 使用电烙铁一定要注意安全，不要在易燃物品附近使用。

3. 焊接过程中，不要太用力，以免将焊点移动或损坏。

4. 使用过程中，需要不时更换焊芯。

以上是电烙铁正确使用方法，希望对您有所帮助。

电烙铁操作规范

电烙铁操作规范
A、操作规范：1使用前检查：在用烙铁前检查烙铁是否接地良好，在焊接前注意烙铁的功率是否和所焊点匹配。

2接通220V 交流电源进行加热。

3把烙铁头用海绵洗干净镀上锡。

4工作内容：把所要焊接的元件擦干净镀上锡，然后焊上去，焊接时温度不要过高，时间不要过久，注意焊点的透渗性，点与点的间距，松香与焊锡膏的配合，焊好后必须检查所焊件是否有虚焊、没焊、错焊、假焊、短路现象。

5焊接方法：直通剪头。

引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去；直接埋头。

穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面。

这种焊点近似半球形，虽然美观，但要特别注意防止虚焊。

B、注意事项：1新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧坏”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事
故。

3不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

5注意铬铁损杯时，应正常维修，不可用502胶水粘螺丝。

电烙铁的使用及保养

3．熔化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
4．移开焊锡当熔化一定量的焊锡后将焊锡丝移开。
5．移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
上述过程，对一般焊点而言大约二，三秒钟。对于热容量较小的焊点，例如印制电路板上的小焊盘，有时用三步法概括操作方法，即将上述步骤2，3合为一步，4，5合为一步。实际上细微区分还是五步，所以五步法有普遍性，是掌握手工烙铁焊接的基本方法。特别是各步骤之间停留的时间，对保证焊接质量至关重要，只有通过实践才能逐步掌握
注：最好别使用沙纸或硬物清洁烙铁头
5、选用活性低的助焊剂
活动性高或腐蚀性强的助焊剂在受热时会加速腐蚀烙铁头，因此不可使用含氯或酸之助焊剂。所以应选用低腐蚀性的助焊剂。
6、把电烙铁放在烙铁架上
较长时间不使用时，将温度调低至200℃以下，并将烙铁头加锡保护，勿擦拭；只有在焊接时才可在湿海绵上擦拭，重新沾上新锡于尖端部份。不需使用焊铁时，将烙铁头擦拭干净后重新沾上新锡于尖端部份，应小心地把焊铁摆放在合适的焊铁架上，以免烙铁头受到碰撞而损坏。
（ 5）锡量需要需要较多锡量，可使用镀锡层表面面积较大之烙铁头
短而粗的烙铁头传热较长而幼的烙铁头快，而且比较耐用。扁的、钝的烙铁头比尖锐的烙铁头能传递更多的热量。一般来说，烙铁头尺寸以不影响邻近元件为标准。选择能够与焊点充份接触的几何尺寸能提高焊接效率。
（1）焊点之大小根据焊点大小选择合适的烙铁头能使工作更顺利。烙铁头太小，温度不够。太大，会有大量焊锡溶化，锡量控制困难。
面很快氧化；水溶性助焊剂在高温有腐蚀性也会损伤烙铁头。 (4)擦烙铁头所用海绵含硫量过高，太干或太脏。 (5)接触到有机物如塑料、润滑油或其它化合物。 (6)锡不纯或含锡量过低。

电烙铁使用方法(2023版)

电烙铁使用方法电烙铁使用方法1、安全注意事项⑴确保使用环境通风良好，避免有易燃物或易爆物附近操作。

⑵在使用过程中，避免长时间不使用电烙铁，以免过热造成危险。

⑶使用电烙铁时，请勿触碰加热部分，以免烫伤。

⑷使用完毕后，请将电烙铁放在安全的位置，避免未成年人接触。

2、电烙铁组成部分⑴烙铁头：负责加热和传导热量。

⑵手柄：握持电烙铁的部分，通常附带温度调节功能。

⑶电源线：将电烙铁与电源连接。

⑷烙铁支架：用于放置电烙铁的支架，避免直接接触桌面或其他物体。

3、准备工作⑴将烙铁头安装到手柄上，并确保紧固牢固。

⑵接通电源，并插入烙铁头。

⑶根据需要，调节烙铁温度，确保温度适合所需操作（一般在200-400°C之间）4、操作步骤⑴检查电烙铁是否已经达到所需温度。

可以使用温度计进行检测，或者根据手感来判断。

⑵准备焊接点，确保其表面干净，无铁锈或氧化物等。

⑶将电烙铁头轻轻接触焊接点，让其接触良好。

⑷使用少量的焊锡，涂抹在焊接点上，确保焊锡充分融化并与焊接点接触。

⑸保持适度的时间，让焊接点充分冷却，并确认焊点已经连接牢固。

5、维护保养⑴使用完毕后，将电烙铁头擦拭干净，确保无焊锡残留。

⑵清洁烙铁头时，可以使用湿布或特定清洁剂擦拭，不要使用酸性或碱性溶液。

⑶定期检查电烙铁线是否有损坏，如有损坏应立即更换。

⑷长时间不使用时，建议将电烙铁放在烙铁支架上，避免直接接触桌面。

6、附件本文档未涉及附件。

7、法律名词及注释⑴电烙铁：用于焊接、烙刻等操作的工具，通常由烙铁头、手柄、电源线和烙铁支架组成。

⑵加热部分：指电烙铁头的部分，负责加热和传导热量。

⑶温度调节功能：指手柄上的控制按钮，可以调节电烙铁的温度。

⑷烫伤：指因接触高温物体导致的皮肤或组织受损。

⑸焊锡：用于焊接的合金材料，通常含有锡和其他金属材料。

(完整版)电烙铁安全操作规程

修订状态0 拟文部门技术部执行日期1 目的：正确使用电烙铁，延长电烙铁的使用寿命，提高作业效率，避免事故的发生2 适用范围：公司所使用的电烙铁3 职责：生产部按照安全操作规程生产作业。

4 内容：4.1 电烙铁直接在220伏电压下使用，工作温度高，如果不遵守安全操作规程，容易发生触电、烫伤和火灾。

4.2 电烙铁是手工锡焊的基本工具，其作用是加热焊接部位，熔化焊料，将不同的工件、元器件与线路板焊接在一起。

4.3 电烙铁的内部结构都由发热部分、储热部分和手柄部分组成。

发热部分又称发热器，由在云母或陶瓷绝缘体上缠绕高电阻系数的金属材料构成，它的作用是将电能转换成热能；电烙铁的储热部分是烙铁头，通常采用密度较大和比热较大的铜或铜合金做成；手柄一般采用木材、胶木或耐高温塑料加工而成。

4.4 使用电烙铁锡焊应注意以下安全问题：4.4.1 电烙铁金属外壳应采取保护接地或接零因电烙铁使用220伏电，属于强电操作，一定要注意用电安全。

要求电烙铁必须采用三眼插头，其中插头的两个脚与烙铁芯相接，用于连接220伏交流电源，另一个脚与烙铁外壳相连是保护接地或接零端子，用以连接地线或公用零线。

4.4.2 初次使用要先给电烙铁头挂锡新买的电烙铁在使用之前，必须在烙铁头上蘸上一层锡，叫挂锡，以便日后使用沾锡焊接。

挂锡的方法是：先用砂纸或小刀将烙铁头端面清理干净，然后通电，等电烙铁头温度升到一定程度时，将焊锡放在烙铁头上溶化，使烙铁头端面挂上一层锡。

挂锡后的烙铁头，不易氧化，随时都可以用来焊接。

对使用久了的烙铁，要先将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时再上锡。

修订状态0 拟文部门技术部执行日期4.4.3 用前鉴别是否断线、混线和漏电为了安全起见，每次使用前最好用万用表鉴别一下电烙铁芯是否断线；电源线与保护线是否混线；电烙铁电源线是否与金属外壳连接或因破损漏电。

一般20～30瓦的电烙铁的烙铁芯电阻为1500～2500欧姆，电源线与金属外壳间的绝缘电阻应为无穷大。

电烙铁的操作规范

电烙铁的操作规范篇一：电烙铁操作规程及使用常识电烙铁操作规程及使用常识一、操作规程1．概述一般电烙铁分内热式及外热式两种：A、内热式电烙铁：其烙铁头装在电热丝外面，有热得快、重量轻的特点。

B、外热式电烙铁：其烙铁头插在电热丝里面，其热得较慢、但比较牢靠。

电烙铁是使用市电把电能转变为热能的一种用电电器，有一定的电阻，使用时会消耗一定的功率。

一般电烙铁的功率有：20W、25W、30W、45W、60W、75W、100W等。

2．作注意事项：2.1为了使用的安全性及焊接的可靠性，使用电烙铁前应使用万用表测量电烙铁相应位置的电阻，以防止不良的电烙铁流入操作工序。

2.1.1 测电烙铁电源线两端的电阻，若符合电烙铁对应功率的电阻值才能使用：20W约为2.4KΩ、25W约为2KΩ、30W约为1.6KΩ、45W约为1.1KΩ 、60W 约为0.9KΩ 、75W约为0.6KΩ、100W约为0.5KΩ。

2.1.2测电烙铁电源线与金属壳之间的绝缘电阻，正常的电阻值大于等于10MΩ以上才能使用。

2.1.3测电烙铁金属外壳与地线之间的接地电阻，正常的接地电阻值应小于等于4Ω才能正常使用。

2.2为了使电烙铁头不被氧化并传热加快，延长电烙铁头的使用寿命，新电烙铁使用前应先给烙铁头搪锡。

具体办法是：把电烙铁头部用细纹锉刀锉亮，然后插入电源插座通电。

烙铁头渐渐被加热升温，烙铁头均匀涂一层松香，待松香冒烟时再搪上锡，至烙铁头表面均匀镀上层锡为止。

2.3为了保证焊点的质量及不烫坏元器件及其它零件，使用电烙铁前必须用点温计校验烙铁头温度，并作好校验记录。

3．操作方法3.1电烙铁的握持方法A 笔握法，适用于直烙铁头B 握拳法，适用于弯曲烙铁头3.2电烙铁的焊法先将电烙铁通电5分钟左右待达到适当的焊接温度时再进行焊接3.2.1带锡焊法：用热烙铁头沾带上适量的焊锡，再蘸上一点熔松香碰到焊点处，通过烙铁头把热量传递给焊点处，使它温度上升到适宜的焊接温度时，松香流淌到焊点处表面，使表面处浸润，熔焊锡附着到焊点处形成焊点，然后把烙铁头沿着焊点处焊接管脚滑移离开焊点处，随着焊点处温度下降，熔锡凝固出表面光洁的焊点，实现焊接目的3.2.2点锡焊法：用热烙铁头蘸一点松香，浸润焊点处，而后用右手握烙铁柄将烙铁头接触焊点部分，左手拿焊锡丝点到烙铁头与焊点处之间，烙铁头对焊线进行熔化并把焊锡均匀附着到焊点处形成焊点，然后把烙铁头和焊丝分别移滑移开焊点处，温度下降即形成光洁的焊点3.3加热电烙铁通电加热5分钟后即可达到熔融焊锡的温度。

烙铁使用管理规范

烙铁使用管理规范一、烙铁的使用说明：电烙铁的握法：手握、正握和笔握三种，一般在焊接电路板上元器件的握法采用笔握法——右手拇指与食指、中指呈三角方位夹电烙铁手柄（同拿笔的方法一样），左手食指和大拇指轻轻捏住锡丝，留出的锡丝头长度大约为4-5CM，太长不便控制，太短易烫伤手指。

二、烙铁头的保养：电烙铁通电使用过程中，烙铁头会产生一些氧化物，应将烙铁头在浸水的清洗海棉上轻擦几下再使用（所用的清洗海绵每半天需加水一次，由本拉侍应生负责加好。

）保持烙铁头干净（在清洗烙铁头时，绝对不允许将烙铁发热元件部分浸入水中）；不允许在烙铁架或工作台上敲击烙铁，以免损坏烙铁嘴或烙铁内部结构。

烙铁在发热后处于待用状态时，烙铁头应有少量焊锡附于其上，以保护烙铁头，绝对不允许将发热的烙铁头浸入水中。

用完电烙铁后，应将其正确置于烙铁架上，不得随意放置于其他位置或致使烙铁头接触工作台面和其他物品。

在某一较长的时间内不使用电烙铁时，应将其电源线拔掉，以免发生意外。

三、烙铁的检测1、烙铁温度的检测：将烙铁温度测试议装上电池，开关打开，然后将烙铁头加上少许锡轻放于烙铁温度测试仪的感温线交叉点上。

显示屏上所显示的温度即烙铁镕锡时的温度。

（烙铁温度的检测频率为每天上午、下午、晚上加班前各测试一次。

）2、烙铁漏电的检测：在检测漏电时，烙铁须处于接通状态，将数字万用表电压打到交流档，用数字万用表的红表笔接烙铁头，黑表笔接地线。

万用表显示屏数值如在0.1Ω以内表示此烙铁不漏电，如数值在0.1Ω以上，表示此烙铁漏电。

需采取措施消除此现象或更换烙铁。

（烙铁漏电的检测频率为每天上午、下午、晚上加班前各测试一次。

）四、烙铁头的更新1、普通烙铁：烙铁头穿孔、氧化严重时需更换烙铁头，更换烙铁头时，用十字批轻轻拧下焊铁头护套处的螺钉，然后抽出烙铁头，再将新的烙铁头装入焊铁头护套处拧紧螺钉，最后测试其温度是否在工艺文件要求内2、恒温烙铁：需更换烙铁头时，先拧下固定焊铁头护套的螺帽，然后拧下塑胶套头，将坏的烙铁头取下，更换好新的烙铁头，然后拧上塑胶套头，套上焊换头护套，拧紧螺帽，最后还需校准温度。

电烙铁操作规范

程序文件修订记录表一、目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。

二、适用范围车间烙铁焊接人员及生产技术员。

三、新烙铁在使用前的处理:新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生吃锡”困难的现象，此时可锉去氧化层，重新镀上焊锡。

四、电烙铁的握法: 1. 反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

2.正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

1、使用步骤2、焊接五步法当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

d 、移开焊锡当熔化一定量的焊锡后将焊锡丝移开。

e 、移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致3.握笔法：握电烙铁如握钢笔, 使用方法适用于小功率电烙铁，焊接小的被焊件。

本公司规定使用握笔法焊接。

a 、将电源开关切换至 ON 位置。

b 、调整温度调整钮至200 C,待显示屏上所显示的温度稳定后，再调至所需的工作温度。

C 、如温度不正常时必须停止使用，并送请维修。

d 、开始使用。

a 、准备准备好焊锡丝和烙铁。

此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。

b 、加热焊件将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。

C 、融化焊料45。

的方向。

熔化焊料3、结束使用步骤4、最适当工作温度全和不美观及烙铁头过度损耗。

电烙铁的正常工作温度为： 300 C 〜450 C注意事项：在温度超过 450 C,勿经常或连续使用；偶尔需使用在大焊点或非常快速焊接时，仅可短时间内使用。

电烙铁的操作规程

电烙铁的操作规程
《电烙铁操作规程》
电烙铁是一种常用的焊接工具，它可以用来焊接电子元件、修复电路板等工作。

为了确保操作安全和焊接质量，使用电烙铁前需要遵守以下操作规程：
1. 准备工作：在使用电烙铁前，务必确保工作台面整洁，周围无易燃物品。

打开通风设备，以确保操作环境通风良好。

2. 接通电源：将电烙铁插头插入标准电源插座，并等待一段时间，直到电烙铁预热到适当的温度。

请确保插座和线路符合安全要求，以避免发生电击或火灾。

3. 使用正确的头部：根据需要选择合适的焊头。

不同的焊接工作可能需要不同形状和大小的头部，选择合适的头部能提高焊接效率和质量。

4. 注意安全：在操作时，请戴好防火手套和护目镜，以防受热和焊接飞溅物伤害。

5. 使用稳定的姿势：固定焊接工件，并使用稳定的姿势进行操作，以避免不必要的意外损伤。

6. 控制温度：根据焊接材料和焊接头部材质来调控电烙铁的温度。

温度过高可能会造成焊件烧坏或过低导致焊接不牢固。

7. 熄灭电烙铁：在使用完毕后，将温度调至最低, 并将电烙铁放置在安全的位置，等待其完全冷却后再收纳。

电烙铁属于高温工具，使用时务必小心谨慎，切勿随意触摸焊头或操作不当。

若不慎受伤或电烙铁出现故障，应及时寻求专业人士的帮助。

希望以上操作规程能帮助大家更加安全、高效地使用电烙铁进行工作。

电烙铁使用操作规范

电烙铁使用操作规范1.0目的：规范烙铁、焊枪正确使用，同时提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或者太低造成元件损坏和冷表焊，从而提高焊接品质；延长工具使用寿命，确保和提高产品质量、满足客户需求。

2.0范围：本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。

本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。

3.0职责权限：3.1工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。

3.2生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。

3.3品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。

3.4生产组长、IPQC/PQC及PE可以不定时做稽核监督。

4.0定义说明：4.1温控烙铁和可调节温度的电烙铁，对于可调温度的电烙铁其使用的实际温度必须在技术部提供的温度范围内。

4.2 固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。

4.2.1标示20-25W，对应焊接温度200-250度；标示30-35W，对应焊接温度250-300度；4.2.2标示40-45W，对应焊接温度280-350度；标示50W，对应焊接温度320-380度；4.2.3标示60W，对应焊接温度320-400度；标示75-80W，对应焊接温度350-400度；4.2.4标示100W，对应焊接温度380-450度。

5.0程序正文：5.2基本技术要求5.2.1电烙铁必须保证有良好的接地装置和可靠的接地电阻。

（例如3插的恒温烙铁内部有带接地）5.2.2锡焊点应润湿充足、光滑（无铅会略微灰暗）、无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊、等缺陷，必须保证良好导电性和一定的机械强度，焊锡点的高度应符合要求。

电烙铁使用规范

恒温烙铁使用规范
1.目的
本文目的在于规范恒温烙铁使用人员的使用习惯，提高产品可靠性同时确保恒温烙铁的使用寿命
2.范围
适用于我司恒温电烙铁
3.使用规范
3.1使用前准备
3.1.1检查电烙铁是否接地
3.1.2温度设定是否正确，线对线焊接温度在320-380℃，元件焊接温度在300-350℃3.1.3清洁海绵浸湿水，湿度以手捏不出水为准
3.1.4使用前先用清洁海绵将上次用后的保护锡擦掉
3.2使用时注意
3.2.1电烙铁使用操作步骤
焊接完成后不要将多余焊锡擦掉——将烙铁放到支架上——准备下一个焊点——从支架取下烙铁——使用清洁海绵擦掉焊锡——进行焊接
3.3使用后注意
3.3.1使用人员在离开工位时要切断电烙铁电源，要做到人走电断
3.3.2在人员离开工位时要给烙铁头上一层锡，防止氧化
3.3.3电烙铁在每次使用完后必须放到支架上
4.注意事项
4.1焊接时尽量使用低温焊接，焊接时间要短，保证在4s以内焊接完毕
4.2焊接温度尽量不超过400℃，400℃时烙铁头氧化速度会成倍增加
4.3清洁海绵的湿度要正好，以手捏不出水为准，水多清洁时会严重降低烙铁头的温度4.4电烙铁不用时必须放到支架上，避免烫伤人员及其他物品
4.5电烙铁使用完后，切断电源利用余温给电烙铁上一层保护锡，防止烙铁头氧化
4.6烙铁头严禁触碰焊点以外的物质
4.7不可使用大力挤压烙铁头，避免损坏烙铁头镀层
4.8不可敲打电烙铁，避免震断电烙铁内部的电热丝。

电烙铁操作规范

电烙铁操作规范一、目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。

二、适用范围车间烙铁焊接人员及生产技术员。

三、新烙铁在使用前的处理：新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生“吃锡”困难的现象，此时可锉去氧化层，重新镀上焊锡。

四、电烙铁的握法：1. 反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

2. 正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

3. 握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被焊件。

本公司规定使用握笔法焊接。

五、使用方法1.使用步骤a.将电源开关切换至ON位置。

b.调整温度调整钮至作业指导书规定温度，待LED有规律闪烁时温度稳定后，再调至所需的工作温度。

c.如温度不正常时必须停止使用，并送请维修。

d.开始使用。

2.焊接五步法a.准备准备好焊锡丝和烙铁。

此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。

b.加热焊件将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。

c.融化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

d.移开焊锡当熔化一定量的焊锡后将焊锡丝移开。

e.移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。

3.结束使用步骤a.清洁擦拭烙铁头并加少许锡丝保护。

b.调整温度设定调整钮至可设定之最低温度。

c.将电源开关切换至OFF位置。

d.拔下电源插头。

4.最适当工作温度在焊接过程中使用过低的温度将影响焊锡的流畅性。

烙铁的使用规范

烙铁的使用规范一．电烙铁按温度可为分为：1）恒温烙铁（如右图）；2）控温烙铁二．电烙铁按实际使用场合可分为：1）有铅烙铁2）无铅烙铁三．电烙铁加热头一般有：1）尖型烙鐵頭﹔2）錐型烙鐵頭﹔3）扁型烙鐵頭四．焊接工艺材料1）助焊剂2）焊锡丝3）静电镊子4）酒精5）测温仪五．电烙铁使用作业顺序：1．在靜电海绵上粘水﹐以輕压不出水为准2．打开电源开关3．调整控溫烙铁旋鈕至所需溫度4．加热指示灯红灯变绿时﹐可取下烙铁开始作业5．左手拿锡丝，右手拿烙铁6．随时擦拭烙铁头，保持烙铁头洁净7．控制烙铁头与焊点的力度﹐不可挖PCB PAD点8．烙铁与平面间的夾角应在30－45度之间9．每个焊点的作业时间应控制在2－3秒之间，看到焊锡熔化就立即撤离烙铁头10．假如焊件需要镀锡，先将烙铁尖接触待镀锡处约1秒，然后再放焊料，焊锡熔化后立即撤开烙铁11．焊接完成后，要仔细检查焊点是否牢固、有无虚焊现象12．作业完毕﹐加锡保养﹐將烙铁调至最低溫度13．关闭电源开关14．所有焊点必須用指定的清洗济清洗六．焊接方法1．焊接电阻、电容、二极管一类二端SMC元器件时，1）先在一个焊盘上镀锡后，电烙铁不要离开焊盘，保持焊锡处于熔融状态，2）立即用镊子夹着元器件放到焊盘上，3）先焊好一个焊端，4）再焊接另一个端2．焊接QFP封装的集成电路1）先把芯片放在预定的位置上，用少量焊锡焊住芯片角上的3个引脚，使芯片被准确地固定，2）然后给其他引脚均匀涂上助焊剂，逐个焊牢3）焊接时，如果引脚间发生焊锡黏连现象，即在黏连处涂抹少许助焊剂，用烙铁尖轻轻沿引脚向外刮抹（有经验的技术工人会采用刀型烙铁头进行拖焊---沿着QFP芯片的引脚，把烙铁头快速向后拖---能得到很好的焊接效果）3．焊接SOT晶体管或SO,SOL封装的集成电路与此相似1）先焊住两个对角，2）然后给其它引脚均匀涂上助焊剂，逐个焊牢（如果使用含松香芯或助焊剂的焊锡丝，亦可一手持电烙铁，另一手持焊锡丝，烙铁与锡丝尖端同时对准欲焊接器件引脚，在锡丝被融化的同时将引脚焊牢，焊前可不必涂助焊剂）4．焊接THT（贯穿孔）零件通常情况下手工焊接程序有五个过程：1）准备---把烙铁头和锡丝送到需焊接处。

电烙铁安全使用规范

电烙铁安全使用规范
1. 目的
建立制度管理使用电烙铁，确保安全生产。

2. 适用范围
适用于公司内所有生产用的电烙铁。

3. 职责
3.1 工程技术部负责本规范之制定。

3.2 相关部门负责执行。

3.3 品质部负责监督。

4. 工作程序
4.1 工程技术部负责对新购入的电烙铁检验、编号、建立清单；
4.2 依据计划单或批准的申请单向使用部门发放良品电烙铁；
备注：电烙铁的温度标准
30W-280℃～360℃，40W-300℃～380℃，60W-320℃～400℃
4.4 确保贮存的电烙铁功能正常。

4.5 确保电烙铁能满足生产需要。

5．使用规程
5.1 电烙铁插电5分钟后才可以正常使用；
5.2 使用的温度按作业指导书上所规定的温度（以60W的标准）来操作；
5.3 使用中要按标准方法拿持；
5.4 用完后必须放在专用架子上；
5.5 不得手持电烙铁嬉戏；
5.6 下班时间必须关掉电源，拔掉电源插头；
5.7 如发生意外事故时立即切断电源，通报上司；
5.8 如发生故障时应送工程技术部维修，不得私自拆卸或其他处理；
5.9 使用的电烙铁不得随意调换；
5.10 确保接地线良好。
