GB T 16157-1996 固定污染源排气中颗粒物和气态污染物采样方法解析
（4）采样点位置和数目
①圆形烟道 将烟道分成适当数量的等面积同心环。各测点选在 各环等面积中心线与垂直相交的两条直径线的交点 上，其中一条直径线应在预期浓度变化最大的平面 内，如当测点在弯头后，该直径线应位于弯头所在 的平面A-A内（如图所示）。 对符合要求的烟道，可只选预期浓度变化最大的一 条直径线上的测点， 对直径小于0.3m、流速分布比较均匀、对称并符合 要求的小烟道，可取烟道中心作为测点。
（1）采样孔： ①在选定的测定位置上开设采样孔，采样孔的内径应 不小于80mm，采样孔管长应不大于50mm。不使用时应 用盖板、管堵或管帽封闭（如下图所示）。当采样孔 仅用于采集气态污染物时，其内径应不小于40mm。
② 对正压下输送高温或有毒气体的烟道，应 使用带闸板阀的密封采样孔（如下图所示）
二、定义
·1、颗粒物：燃料和气态物质在燃烧、合成、 分解以及各种物料在机械处理中产生的悬浮于 排放气体中的固体和液体颗粒状物质。 ·2、气态污染物：以气体状态分散在排放气体 中的各种污染物。 ·3、标准状态下的干排气：在温度为273K，压 力为101.300pa条件下不含水分的排气。
三、测定与计算内容
采样中应注意的问题
（1）操作顺序：对于初学者和操作经验不足的人员， 一定要按操作顺序进行采样，因为前面的每一步都 是在为后面的内容提供必要的参数。例如：选项1中 的大气压、选项3中的压力校零和动、静压预测就是 为选项4（含湿量的测定）输入了相应的参数。 （2）直径的测量：准确的方法是从图纸上查出管道 监测断面处的尺寸。没有图纸时用测量棒伸入管道， 直到碰壁。用胶布在直棒上做标示出外壁（或法兰 口）的位置，取出测量棒，用卷尺测量改长度，减 去壁厚（或法兰长度）即为监测断面的尺寸。
上图是S型皮托管，由两根相同的金属管并联组成，测量端有方向相反的两个开 口，测定时，正对气流的开口测定的压力为全压，背向气流的开口测定压力为小 于静压，其修正系数为0.84+-0.01，S型皮托管测压孔开口较大，不易被颗粒物 堵塞，方便于在厚壁烟道中使用。
GB-T-16157-1996--固定污染源排气中颗粒物和气态污染物采样方法解析
（3）间断采样：对有周期性变化的排放源， 根据工况变化及其延续时间，分段采样，然 后求出其时间加权平均浓度。
普通型采样管法颗粒物采样装置
玻璃纤维滤筒采样管 采样嘴
4、采样前准备工作
① 滤筒处理和称重：在105-110℃烘烤1h，取出放 入干燥器中，在恒温恒湿的天平室中冷却至室 温，用感量0.1mg天平称量，两次称量重量之差 不超过0.5mg。当滤筒在400℃以上高温排气中 使用时，为了减少滤筒本身减重应预先在400℃ 高温箱中烘1h，然后放入干燥器中冷却至室温， 称量至恒重。放入专用的容器中保存。
⑤ 选择5，确定/或输入采样点数和每点的采样时间， 把滤筒装入采样枪，给滤筒编号并记录，将采样 枪放入管道中第一个采样点位置，按“确定”开始 采样，结束后，停止采样并保存数据，采样枪背 对气流取出（不可倒置），取出滤筒对内折叠竖 放滤筒盒。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。
⑨ 采完最后一个点后，将采样管后的胶管迅速堵住，同时 停机并将采样嘴背对气流，从烟道中小心地取出采样管， 注意不要倒置。用镊子将滤筒取出，放入专用的容器中 保存。
⑩ 每次至少采三个样，取平均得到烟尘浓度。
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
普通型采样管法颗粒物采样装置
玻璃纤维滤筒采样管 采样嘴
4、采样前准备工作
① 滤筒处理和称重：在105-110℃烘烤1h，取出放 入干燥器中，在恒温恒湿的天平室中冷却至室 温，用感量0.1mg天平称量，两次称量重量之差 不超过0.5mg。当滤筒在400℃以上高温排气中 使用时，为了减少滤筒本身减重应预先在400℃ 高温箱中烘1h，然后放入干燥器中冷却至室温， 称量至恒重。放入专用的容器中保存。
⑤ 选择5，确定/或输入采样点数和每点的采样时间， 把滤筒装入采样枪，给滤筒编号并记录，将采样 枪放入管道中第一个采样点位置，按“确定”开始 采样，结束后，停止采样并保存数据，采样枪背 对气流取出（不可倒置），取出滤筒对内折叠竖 放滤筒盒。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。
⑨ 采完最后一个点后，将采样管后的胶管迅速堵住，同时 停机并将采样嘴背对气流，从烟道中小心地取出采样管， 注意不要倒置。用镊子将滤筒取出，放入专用的容器中 保存。
⑩ 每次至少采三个样，取平均得到烟尘浓度。
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
GBT161571996固定污染源排气中颗粒物测定与气态污染物采样方法
采样孔
⑵采样孔
• ②对正压下输送高温或有毒气体的烟道，应采用带 有闸板阀的密封采样孔（如下图所示）。
⑵采样孔
• ③对圆形烟道，采样孔应设在包括各 测点在内的互相垂直的直径线上（如 下图所示）。对矩形或方形烟道，采 样孔应设在包括各测点在内的延长线 上（如下图所示）。
采样点
⑶采样平台
• 采样平台为检测人员采样设置，应有 足够的工作面积使工作人员安全﹑方 便地操作。平台面积应不小于1.5m2， 并设有1.1m高的护栏，采样孔距平台 面约为1.2～1.3m。
烟道断面积（m2） 等面积小块长边长度（m） 测点总数
＜0.1
＜0.32
1
0.1~0.5
＜0.35
1~4
0.5~1.0
＜0.50
4~6
1.0~4.0
＜0.67
6~9
4.0~9.0
＜0.75
9~16
＞9.0
≤1.0
≤ 20
五﹑排气参数的测定
• ⒈排气温度的测定：一般情况下可在靠 近烟道中心的一点测定。将温度传感器 插入烟道中测点处，封闭测孔，待视值 稳定后读数。
⒎崂应3012H操作
• ③选择3，对皮托管校零；输入排气温度（也可
将仪器设定为“预测”档，在此用采样枪上的热 电偶测量排气温度）；将采样枪（皮托管）放入 管道中第一个测点的位置，堵严测孔。皮托管软 管正对气流一侧接入仪器正压孔，背对气流软管 接入仪器负压孔。用“确定”键依次将各个测点 的压力（静压和动压），仪器会自动选择出采样 嘴尺寸（预测流速）。找出相应的采样嘴，安装 在采样枪上。
⒎崂应3012H操作
• ⑴测量管道（或排气筒、烟囱）直径及管壁厚度（或 法兰长度）
• ⑵接通仪器电源 • ⑶打开采样孔，清除孔中的积灰 • ⑷打开采样仪器开关，在主菜单上按照从1至6的顺序
固定污染源排气中颗粒物测定与气态污染物采样方法

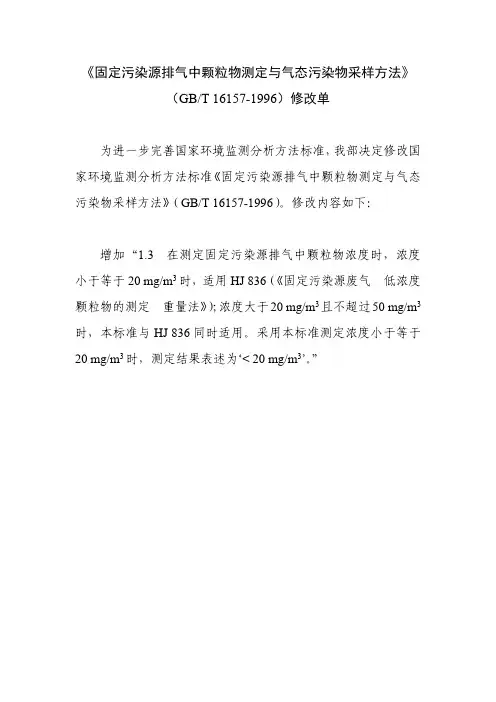

《固定污染源排气中颗粒物测定与气态污染物采样方法》 （GB/T 16157-1996）修改单
为进一步完善国家环境监测分析方法标准， 我部决定修改国 家环境监测分析方法标准 《固定污染源排气中颗粒物测定与气态 污染物采样方法》 （GB/T 16157-1996） 。修改内容如下：
增加“1.3
Hale Waihona Puke 在测定固定污染源排气中颗粒物浓度时，浓度 低浓度
小于等于 20 mg/m3 时，适用 HJ 836（ 《固定污染源废气 颗粒物的测定
重量法》 ） ； 浓度大于 20 mg/m3 且不超过 50 mg/m3
时，本标准与 HJ 836 同时适用。采用本标准测定浓度小于等于 20 mg/m3 时，测定结果表述为‘< 20 mg/m3’。 ”
为进一步完善国家环境监测分析方法标准， 我部决定修改国 家环境监测分析方法标准 《固定污染源排气中颗粒物测定与气态 污染物采样方法》 （GB/T 16157-1996） 。修改内容如下：
增加“1.3
Hale Waihona Puke 在测定固定污染源排气中颗粒物浓度时，浓度 低浓度
小于等于 20 mg/m3 时，适用 HJ 836（ 《固定污染源废气 颗粒物的测定
重量法》 ） ； 浓度大于 20 mg/m3 且不超过 50 mg/m3
时，本标准与 HJ 836 同时适用。采用本标准测定浓度小于等于 20 mg/m3 时，测定结果表述为‘< 20 mg/m3’。 ”
GBT16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法
卜 布介洲州
表 ２ 测点距烟道内壁距离（ 以烟道直径 Ｄ 计）
ｅ 测点距烟道内壁的距离见图 ９按表 ２确定 ． ） ， 当测点距烟道内壁的距离小于 ２ｍｍ 时， ２ｍｍ， ５ 取 ５
云 ０ ６ ７ Ｄ 价 下 六
图 ９ 采样点距烟道内壁距离 ４２４２ 矩形或方形烟道 ．．． ａ 将烟道断面分成适 当数量的等面积小块， ） 各块中心即为测点。小块的数量按表 ３的规定选取。 原则上测点不超过 ２ ０个．
ＧＢ Ｔ ６ ５ 一 １ ９ ／ １ １ ７ ９６ 表 ３ 矩（ 形烟道的分块和侧点数 方）
一５ Ｍ Ａ ４ ０ １ ． Ｗ ＞ ＜ ５ ｒ ｔ ｆ － ９ ０ ． ｓ ４ １ ｉ ０ （ ｍ ＇ ） 价卞引
按 ４２１ ．． 确定， 和４２４ ．． 一般情况下可在靠近烟道中心的一点侧定。
５ １２ 仪器 ．． ａ 热电偶或电阻温度计 ： ） 其示值误差应不大于士３ Ｃ． ｂ 水银玻璃温度计 ： ） 精确度应不低于 ２５ ｏ最小分度值应不大于 ２ ． ， ０ Ｃ， ５ １３ 测定步ｔ ．． ａ 将温度测量元件擂人烟道中侧点处 ． ） 封闭侧孔 ， 待温度稳定后读数 。 ｂ 使用玻璃温度计时， ） 不能抽出烟道外读数 。 ５２ 排气 中水分含量的侧定 ． 排气中水分含量应根据不同的测量对象选用冷凝法、 干湿球法或重量法 中的一种方法测定。 ５２１ 采样位置及侧点 ．．
果同时侧定排气流量， 采样位！仍按 ４２１１ ．．． 选取。
４ ２１３ 采样位置应避开对侧试人员操作有危险的场所。 ．．． ４ ２２ 采样孔 ．． ４ ２２ １ 在选定的测定位置上开设采样孔， ．．． 采样孔 内径应不小于 ８ｍｍ， ０ 采样孔管长应不大于 ５ｍｍ， ０ 不使用时应用盖板、 管堵或管帽封闭（ １ 图 ２ 图 ３ 。当采样孔仅用于采集气态污染物时 ， 图 、 、 ） 其内径应不 小于 ４ｍｍ． ０
固定污染源排气中颗粒物和气态污染物采样方法
崂应3012H（新08代）烟尘浓度 测试仪
崂应3012H(新08代连接图)
崂应3012H（新08代）操作
1. 测量管道（或排气筒、烟囱）直径及管壁厚度 （或法兰长度）
2. 接通仪器电源 3. 打开采样孔，清除孔中积灰 4. 打开采样仪器开关，在主菜单上按照1至6顺序依
次操作
① 选择1，输入采样日期、时间，大气压和含湿量 调到测量状态，选取采样类型：油烟或烟尘
2、采样位置和采样点
（1）采样位置：
✓ 采样位置应优先选择在垂直管段，应避开烟道弯头 和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部 件上游方向不小于3倍直径处（即上3下6)。对矩形 烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。
✓ 对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时 测定排气流量，采样位置仍按上述选取。
VI. 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。
VII. 采样结束，将采样管出口向下倾斜，取出采样管，将凝结在采样
（1）冷凝法
➢原理：由烟道中抽取一定体积的排气通过冷 凝器，使冷凝出来的水量，加上从冷凝器排 出的饱和气体的水蒸气量，计算排气中的水 分含量。
➢测定装置及仪器：测量排气中水分含量的采 样系统如图所示，它包括烟尘采样管、冷凝 器、干燥器、温度计、真空压力表、转子流 量计、抽气泵等组成。
➢ 测定步骤
② 选择2，输入监测断面的尺寸和壁厚（或法兰长 度），确定采样的环数，仪器自动计算处各采样 点的位置，并在采样枪上用胶布标示。
GB-T-16157-1996--固定污染源排气中颗粒物和气态污染物采样方法
对直径小于0.3m、流速分布比较均匀、对称并符合 要求的小烟道，可取烟道中心作为测点。
圆形烟道弯头后的测点
② 对于矩形烟道或方形烟道
将烟道断面分成适当数量的等面积小块， 各小块中心即为测点。小块的数量按表3的 规定选取。原则上测点不超过20个。
烟道断面面积小于0.1m²，流速分布比较均 匀、对称并符合要求的可去断面中心作为 测点。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
I. 将冷凝器装满冰水，或在冷凝器进、出水管上接冷却水。
II. 将仪器按图10所示连接。
III. 检测系统是否漏气，如发现漏气，应分段检查、堵漏，直到满足 检漏要求。
IV. 打开采样孔，清除孔中的积灰。将装有滤筒的采样管插入烟道近 中心位置，封闭采样孔。
V. 开动抽气泵，以25L/min左右的流量抽气，同时记录采样开始时间。
VI. 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。
VII. 采样结束，将采样管出口向下倾斜，取出采样管，将凝结在采样
（2）采样孔
③对圆形烟道，采样孔应设在包括各测点在内 的相互垂直的直径线上（如下图所示）。对矩 形或方形烟道，采样孔应设在包括各测点在内 的延长线上（如下图所示）。
圆形烟道弯头后的测点
② 对于矩形烟道或方形烟道
将烟道断面分成适当数量的等面积小块， 各小块中心即为测点。小块的数量按表3的 规定选取。原则上测点不超过20个。
烟道断面面积小于0.1m²，流速分布比较均 匀、对称并符合要求的可去断面中心作为 测点。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
I. 将冷凝器装满冰水，或在冷凝器进、出水管上接冷却水。
II. 将仪器按图10所示连接。
III. 检测系统是否漏气，如发现漏气，应分段检查、堵漏，直到满足 检漏要求。
IV. 打开采样孔，清除孔中的积灰。将装有滤筒的采样管插入烟道近 中心位置，封闭采样孔。
V. 开动抽气泵，以25L/min左右的流量抽气，同时记录采样开始时间。
VI. 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。
VII. 采样结束，将采样管出口向下倾斜，取出采样管，将凝结在采样
（2）采样孔
③对圆形烟道，采样孔应设在包括各测点在内 的相互垂直的直径线上（如下图所示）。对矩 形或方形烟道，采样孔应设在包括各测点在内 的延长线上（如下图所示）。
《固定污染源排气中颗粒物测定与气态污染物采样方法》(GBT 16157-1996)修改单
《固定污染源排气中颗粒物测定与气态污染物采样方法》 （GB/T 16157-1996）修改单
为进一步完善国家环境监测分析方法标准，我部决定修改国 家环境监测分析方法标准《固定污染源排气中颗粒物测定与气态 污染物采样方法》（GB/T 16157-1996）。修改内容如下：
增加“1.3 在测定固定污染源排气中颗粒物浓度时，浓度 小于等于 20 mg/m3 时，适用 HJ 836（《固定污染源废气 低浓度 颗粒物的测定 重量法》）；浓度大于 20 mg/m3且不超过 50 mg/m3 时，本标准与 HJ 836 同时适用。采用本标准测定浓度小于等于 20 mg/m3 时，测定结果表述为‘< 20 mg/m3’。”
ቤተ መጻሕፍቲ ባይዱ
为进一步完善国家环境监测分析方法标准，我部决定修改国 家环境监测分析方法标准《固定污染源排气中颗粒物测定与气态 污染物采样方法》（GB/T 16157-1996）。修改内容如下：
增加“1.3 在测定固定污染源排气中颗粒物浓度时，浓度 小于等于 20 mg/m3 时，适用 HJ 836（《固定污染源废气 低浓度 颗粒物的测定 重量法》）；浓度大于 20 mg/m3且不超过 50 mg/m3 时，本标准与 HJ 836 同时适用。采用本标准测定浓度小于等于 20 mg/m3 时，测定结果表述为‘< 20 mg/m3’。”
ቤተ መጻሕፍቲ ባይዱ
GB T 16157-1996 固定污染源排气中颗粒物和气态污染物采样方法
⑨ 采完最后一个点后，将采样管后的胶管迅速堵住，同时 停机并将采样嘴背对气流，从烟道中小心地取出采样管， 注意不要倒置。用镊子将滤筒取出，放入专用的容器中 保存。
⑩ 每次至少采三个样，取平均得到烟尘浓度。
精品课件
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
精品课件
（1）采样孔： ① 在选定的测定位置上开设采样孔，采样孔的内径应
不小于80mm，采样孔管长应不大于50mm。不使用时 应用盖板、管堵或管帽封闭（如下图所示）。当采 样孔仅用于采集气态污染物时，其内径应不小于 40mm。
精品课件
② 对正压下输送高温或有毒气体的烟道，应 使用带闸板阀的密封采样孔（如下图所示）
精品课件
上图是S型皮托管，由两根相同的金属管并联组成，测量端有方向相反的两个开 口，测定时，正对气流的开口测定的压力为全压，背向气流的开口测定压力为小 于静压，其修正系数为0.84+-0.01，S型皮托管测压孔开口较大，不易被颗粒物 堵塞，方便于在厚壁烟道中使用。
精品课件
七、排气中颗粒物的测定
1、原理：将烟尘采样管由采样孔插入烟道 中，使采样嘴置于测点上，正对气流，按颗 粒物等速采样原理，抽取一定量的含尘气体 。根据采样管滤筒上所捕集到的颗粒物量和 同时抽取的气体量，计算出排气中颗粒物浓 度。
2、采样位置和采样点
（1）采样位置： ✓ 采样位置应优先选择在垂直管段，应避开烟道弯头
和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部 件上游方向不小于3倍直径处（即上3下6)。对矩形 烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。 ✓ 对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时 测定排气流量，采样位置仍按上述选取。 ✓ 采样位置应避开对检测人员操作有危险的场所。
⑩ 每次至少采三个样，取平均得到烟尘浓度。
精品课件
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
精品课件
（1）采样孔： ① 在选定的测定位置上开设采样孔，采样孔的内径应
不小于80mm，采样孔管长应不大于50mm。不使用时 应用盖板、管堵或管帽封闭（如下图所示）。当采 样孔仅用于采集气态污染物时，其内径应不小于 40mm。
精品课件
② 对正压下输送高温或有毒气体的烟道，应 使用带闸板阀的密封采样孔（如下图所示）
精品课件
上图是S型皮托管，由两根相同的金属管并联组成，测量端有方向相反的两个开 口，测定时，正对气流的开口测定的压力为全压，背向气流的开口测定压力为小 于静压，其修正系数为0.84+-0.01，S型皮托管测压孔开口较大，不易被颗粒物 堵塞，方便于在厚壁烟道中使用。
精品课件
七、排气中颗粒物的测定
1、原理：将烟尘采样管由采样孔插入烟道 中，使采样嘴置于测点上，正对气流，按颗 粒物等速采样原理，抽取一定量的含尘气体 。根据采样管滤筒上所捕集到的颗粒物量和 同时抽取的气体量，计算出排气中颗粒物浓 度。
2、采样位置和采样点
（1）采样位置： ✓ 采样位置应优先选择在垂直管段，应避开烟道弯头
和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部 件上游方向不小于3倍直径处（即上3下6)。对矩形 烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。 ✓ 对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时 测定排气流量，采样位置仍按上述选取。 ✓ 采样位置应避开对检测人员操作有危险的场所。
GB T 16157- 固定污染源排气中颗粒物和气态污染物采样方法解析
II. 打开采样孔，清除孔中的积灰，将采样 管插入烟道中心位置，封闭采样孔。
III. 当排气温度较低或水分含量较高时，采 样管应保温或加热数分钟后，再开动抽 气泵，以15L/min流量抽气。
IV.当干、湿球温度计温记录真空压力表的压力。
六、排气流速的测定
1. 排气流速的计算 （1）原理：排气的流速与其动压的平方根成
③ 当烟道布置不满足要求时，应增加采样线 和测点。
五、排气参数的测定
1. 排气温度的测定，一般情况下可在靠近烟 道中心的一点测定，将温度的传感器插入 烟道中测点处，封闭采样孔，待稳定后读 数。
2. 排气中水分含量的测定，排气中水分含量 应根据不同的测量对象选用冷凝法、干湿 球法或重量法中的一种方法测定，一般情 况下可在靠近烟道中心的一点测定。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
2、采样位置和采样点
（1）采样位置：
✓采样位置应优先选择在垂直管段，应避开烟道弯头 和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部件上 游方向不小于3倍直径处（即上3下6)。对矩形烟道， 其当量直径D=2AB/(A+B)，式中A、B为边长。
✓对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时测 定排气流量，采样位置仍按上述选取。
（1）冷凝法
➢原理：由烟道中抽取一定体积的排气通过 冷凝器，使冷凝出来的水量，加上从冷凝 器排出的饱和气体的水蒸气量，计算排气 中的水分含量。
III. 当排气温度较低或水分含量较高时，采 样管应保温或加热数分钟后，再开动抽 气泵，以15L/min流量抽气。
IV.当干、湿球温度计温记录真空压力表的压力。
六、排气流速的测定
1. 排气流速的计算 （1）原理：排气的流速与其动压的平方根成
③ 当烟道布置不满足要求时，应增加采样线 和测点。
五、排气参数的测定
1. 排气温度的测定，一般情况下可在靠近烟 道中心的一点测定，将温度的传感器插入 烟道中测点处，封闭采样孔，待稳定后读 数。
2. 排气中水分含量的测定，排气中水分含量 应根据不同的测量对象选用冷凝法、干湿 球法或重量法中的一种方法测定，一般情 况下可在靠近烟道中心的一点测定。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
2、采样位置和采样点
（1）采样位置：
✓采样位置应优先选择在垂直管段，应避开烟道弯头 和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部件上 游方向不小于3倍直径处（即上3下6)。对矩形烟道， 其当量直径D=2AB/(A+B)，式中A、B为边长。
✓对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时测 定排气流量，采样位置仍按上述选取。
（1）冷凝法
➢原理：由烟道中抽取一定体积的排气通过 冷凝器，使冷凝出来的水量，加上从冷凝 器排出的饱和气体的水蒸气量，计算排气 中的水分含量。
GB T 16157- 固定污染源排气中颗粒物和气态污染物采样方法
（1）冷凝法
➢原理：由烟道中抽取一定体积的排气通过 冷凝器，使冷凝出来的水量，加上从冷凝 器排出的饱和气体的水蒸气量，计算排气 中的水分含量。
➢测定装置及仪器：测量排气中水分含量的 采样系统如图所示，它包括烟尘采样管、 冷凝器、干燥器、温度计、真空压力表、 转子流量计、抽气泵等组成。
➢ 测定步骤
➢对直径小于0.3m、流速分布比较均匀、对称并符合 要求的小烟道，可取烟道中心作为测点。
圆形烟道弯头后的测点
② 对于矩形烟道或方形烟道
➢将烟道断面分成适当数量的等面积小块， 各小块中心即为测点。小块的数量按表3的 规定选取。原则上测点不超过20个。
➢烟道断面面积小于0.1m²，流速分布比较均 匀、对称并符合要求的可去断面中心作为 测点。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
（2）采样孔
③对圆形烟道，采样孔应设在包括各测点在内 的相互垂直的直径线上（如下图所示）。对矩 形或方形烟道，采样孔应设在包括各测点在内 的延长线上（如下图所示）。
（3）采样平台
采用平台为检测人员采样设置，应有足够 的工作面积使检测人员安全、方便地操作。 平台面积应不小于1.5m²，并设有1.1m高 的护栏，采样孔距平台面约为1.2~1.3m。
排气参数（温度、压力、水分含量、成分） 的测定。
排气密度和气体分子量的计算。 排气流速的测定 排气中颗粒物的测定和排放浓度、排放率
GBT固定污染源排气中颗粒物和气态污染物采样方法
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法 ①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤 I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可） II. 打开采样孔，清除孔中的积灰，将采样 管插入烟道中心位置，封闭采样孔。 III. 当排气温度较低或水分含量较高时，采 样管应保温或加热数分钟后，再开动抽 气泵，以15L/min流量抽气。 IV. 当干、湿球温度计温度稳定后，记录干 球和湿球温度。 V. 记录真空压力表的压力。
I. II. III.
IV.
V. VI.
VII.
测定步骤 将冷凝器装满冰水，或在冷凝器进、出水管上接冷却水。 将仪器按图10所示连接。 检测系统是否漏气，如发现漏气，应分段检查、堵漏，直到满足 检漏要求。 打开采样孔，清除孔中的积灰。将装有滤筒的采样管插入烟道近 中心位置，封闭采样孔。 开动抽气泵，以25L/min左右的流量抽气，同时记录采样开始时间。 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。 采样结束，将采样管出口向下倾斜，取出采样管，将凝结在采样
2、采样位置和采样点
（1）采样位置： 采样位置应优先选择在垂直管段，应避开烟道弯头 和断面急剧变化的部位。采样位置应设置在距弯头、 阀门、变径管下游方向不小于6倍直径和距上述部件上 游方向不小于3倍直径处（即上3下6)。对矩形烟道， 其当量直径D=2AB/(A+B)，式中A、B为边长。 对于气态污染物，由于混合比较均匀，其采样位置 可不受上述规定限制，但应避开涡流区。如果同时测 定排气流量，采样位置仍按上述选取。 采样位置应避开对检测人员操作有危险的场所。
GB-T_16157-1996_固定污染源排气中颗粒物测定与气态污染物采样方法解析
固定污染源排气中 颗粒物测定与气态污染物采样方法
GB/T 16157-1996
• stt-ynzk • 2013年8月
一﹑主题内容和适用范围
• 本标准规定了在烟道﹑烟囱及排气 筒（以下简称烟道）等固定污染源 排气中颗粒物的测定方法和气态污 染物的采样方法。 • 本标准适用于各种锅炉﹑工业炉窑 及其他固定污染源排气中颗粒物的 测定和气态污染物的采样。
0.918 0.974
• ②矩形和方形烟道
• ⅰ.将烟道断面分成适当数量的等面积小块 ，各小块中心即为测点。小块的数量按表3 的规定选取。原则上测点不超过20个。 • ⅱ.烟道断面面积小于0.1m2，流速分布比较 均匀﹑对称并符合要求的，可取断面中心作 为测点。
• ③当烟道布置不能满足要求时，应增 加采样线和测点。
二﹑定义
⒈颗粒物：燃料和其它物质在燃烧、合成、分
解以及各种物料在机械处理中所产生的悬浮于排 放气体中的固体和液体颗粒状物质。
⒉气态污染物：以气体状态分散在排放气体中
的各种污染物。
⒊标准状态下的干排气：在温度为273K，压
力为101.300Pa条件下不含水分的排气。
三﹑测定与计算内容
• ⒈排气参数（温度、压力、水分含 量、成分）的测定。 • ⒉ 排气密度和气体分子量的计算。 • ⒊排气流速和流量的测定。 • ⒋ 排气中颗粒物的测定和排放浓度 、排放率的计算。 • ⒌排气中气态污染物的采样和排放 浓度、排放率的计算。
⑫采样孔
• ①在选定的测定位置上开设采样孔， 采样孔的内径应不小于 80mm，采样 孔管长应不大于 50mm。不使用时应 用盖板、管堵或管帽封闭（如下图所 示）。当采样孔仅用于采集气态污染 物时，其内径应 不小于 40mm。
GB/T 16157-1996
• stt-ynzk • 2013年8月
一﹑主题内容和适用范围
• 本标准规定了在烟道﹑烟囱及排气 筒（以下简称烟道）等固定污染源 排气中颗粒物的测定方法和气态污 染物的采样方法。 • 本标准适用于各种锅炉﹑工业炉窑 及其他固定污染源排气中颗粒物的 测定和气态污染物的采样。
0.918 0.974
• ②矩形和方形烟道
• ⅰ.将烟道断面分成适当数量的等面积小块 ，各小块中心即为测点。小块的数量按表3 的规定选取。原则上测点不超过20个。 • ⅱ.烟道断面面积小于0.1m2，流速分布比较 均匀﹑对称并符合要求的，可取断面中心作 为测点。
• ③当烟道布置不能满足要求时，应增 加采样线和测点。
二﹑定义
⒈颗粒物：燃料和其它物质在燃烧、合成、分
解以及各种物料在机械处理中所产生的悬浮于排 放气体中的固体和液体颗粒状物质。
⒉气态污染物：以气体状态分散在排放气体中
的各种污染物。
⒊标准状态下的干排气：在温度为273K，压
力为101.300Pa条件下不含水分的排气。
三﹑测定与计算内容
• ⒈排气参数（温度、压力、水分含 量、成分）的测定。 • ⒉ 排气密度和气体分子量的计算。 • ⒊排气流速和流量的测定。 • ⒋ 排气中颗粒物的测定和排放浓度 、排放率的计算。 • ⒌排气中气态污染物的采样和排放 浓度、排放率的计算。
⑫采样孔
• ①在选定的测定位置上开设采样孔， 采样孔的内径应不小于 80mm，采样 孔管长应不大于 50mm。不使用时应 用盖板、管堵或管帽封闭（如下图所 示）。当采样孔仅用于采集气态污染 物时，其内径应 不小于 40mm。
GBT16157-1996 固定污染源排气中颗粒物和气态污染物采样方法解析[专业类别]
![GBT16157-1996 固定污染源排气中颗粒物和气态污染物采样方法解析[专业类别]](https://img.taocdn.com/s3/m/279a613c8e9951e79a892736.png)
③ 打开烟道的采样孔，清除孔中的积灰。
④ 仪器压力测量进行零点校准后，将组合采样管插入烟道 中，测量各采样点的温度、动压、静压、全压及流速， 选取合适的采样嘴。
⑤ 含湿量测定装置注水，并将其抽气管和信号线与主机连 接，将采样管插入烟道，测定烟气中的水分含量。
高级课件
33
⑥ 记下滤筒编号，将一称重的滤筒装入采样管内，旋紧压 盖，注意采样嘴与皮托管全压测孔方向一致。
IV. 打开采样孔，清除孔中的积灰。将装有滤筒的采样管插入烟道近 中心位置，封闭采样孔。
V. 开动抽气泵，以25L/min左右的流量抽气，同时记录采样开始时间。
VI. 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。
背对气流取出（不可倒置），取出滤筒对内折叠
高级课件
39
竖放滤筒盒。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。
⑦ 采样结束后，必须用干净的空气对仪器的 传感器、泵、采样枪、气路连接橡胶管进 行清洗。
① 选择1，输入采样日期、时间，大气压和含湿量 调到测量状态，选取采样类型：油烟或烟尘
② 选择2，输入监测断面的尺寸和壁厚（或法兰长
度），确定采样的环数，仪器自动计算处各采样
点的位置，并在采样枪上用胶布标示。
高级课件
38
③ 选择3，对皮托管校零，预测流速选采样嘴，将 采样枪放入管道中心一点使全压孔正对气流，堵 严测孔，待机器稳定后按“确定”选出相应流速 的采样嘴安装采样枪上。
（3）间断采样：对有周期性变化的排放源， 根据工况变化及其延续时间，分段采样，然 后求出其时间加权平均浓度。
④ 仪器压力测量进行零点校准后，将组合采样管插入烟道 中，测量各采样点的温度、动压、静压、全压及流速， 选取合适的采样嘴。
⑤ 含湿量测定装置注水，并将其抽气管和信号线与主机连 接，将采样管插入烟道，测定烟气中的水分含量。
高级课件
33
⑥ 记下滤筒编号，将一称重的滤筒装入采样管内，旋紧压 盖，注意采样嘴与皮托管全压测孔方向一致。
IV. 打开采样孔，清除孔中的积灰。将装有滤筒的采样管插入烟道近 中心位置，封闭采样孔。
V. 开动抽气泵，以25L/min左右的流量抽气，同时记录采样开始时间。
VI. 抽取的排气量应使冷凝器中的冷凝水量在10mL以上。采样时每隔 数分钟记录冷凝器出口的气体温度tV，转子流量计读数Qr，流量 计前的气体温度tr，压力Pr以及采样时间t，如系统装有累积流量 计，应记录开始采样及终止采样时的累积流量。
背对气流取出（不可倒置），取出滤筒对内折叠
高级课件
39
竖放滤筒盒。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。
⑦ 采样结束后，必须用干净的空气对仪器的 传感器、泵、采样枪、气路连接橡胶管进 行清洗。
① 选择1，输入采样日期、时间，大气压和含湿量 调到测量状态，选取采样类型：油烟或烟尘
② 选择2，输入监测断面的尺寸和壁厚（或法兰长
度），确定采样的环数，仪器自动计算处各采样
点的位置，并在采样枪上用胶布标示。
高级课件
38
③ 选择3，对皮托管校零，预测流速选采样嘴，将 采样枪放入管道中心一点使全压孔正对气流，堵 严测孔，待机器稳定后按“确定”选出相应流速 的采样嘴安装采样枪上。
（3）间断采样：对有周期性变化的排放源， 根据工况变化及其延续时间，分段采样，然 后求出其时间加权平均浓度。
GB T 16157-1996 固定污染源排气中颗粒物和气态污染物采样方法解析
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
崂应3012H（新08代）烟尘浓度 测试仪
崂应3012H(新08代连接图)
崂应3012H（新08代）操作
1. 测量管道（或排气筒、烟囱）直径及管壁厚度 （或法兰长度） 2. 接通仪器电源 3. 打开采样孔，清除孔中积灰 4. 打开采样仪器开关，在主菜单上按照1至6顺序依 次操作 ① 选择1，输入采样日期、时间，大气压和含湿量 调到测量状态，选取采样类型：油烟或烟尘 ② 选择2，输入监测断面的尺寸和壁厚（或法兰长 度），确定采样的环数，仪器自动计算处各采样 点的位置，并在采样枪上用胶布标示。
3、采样方法
（1）移动采样：用一个滤筒在已确定的采 样点上移动采样，各点的采样时间相同，求 出采样断面的平均浓度。 （2）定点采样：每个测点上采一个样，求 出采样断面的平均浓度，并可了解烟道断面 上颗粒物浓度变化情况。 （3）间断采样：对有周期性变化的排放源， 根据工况变化及其延续时间，分段采样，然 后求出其时间加权平均浓度。
GB/T 16157-1996 固定污染源排 气中颗粒物和气态污染物采样方法
一、主题内容和适用范围
·本标准规定了在烟道、烟囱及排气筒（以 下简称烟道）等固定污染源排气中颗粒物的 测定方法和气态污染物的采样方法。 ·本标准适用于各种锅炉、工业炉窑及其他 固定污染源排气中颗粒物的测定和气态污染 物的采样。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。 ⑦ 采样结束后，必须用干净的空气对仪器的 传感器、泵、采样枪、气路连接橡胶管进 行清洗。 ⑧ 清洗步骤：测完烟气,根据仪器清洗；测完 烟尘后,将主机“烟尘”入口悬空，仪器运行 在湿度测量状态，泵仪20L/min空转3分钟 (厂家要求30分钟)。
GBT固定污染源排气中颗粒物和气态污染物采样方法
普通型采样管法颗粒物采样装置
玻璃纤维滤筒采样管
采样嘴
4、采样前准备工作
① 滤筒处理和称重：在105-110℃烘烤1h，取出放 入干燥器中，在恒温恒湿的天平室中冷却至室 温，用感量0.1mg天平称量，两次称量重量之差 不超过0.5mg。当滤筒在400℃以上高温排气中 使用时，为了减少滤筒本身减重应预先在400℃ 高温箱中烘1h，然后放入干燥器中冷却至室温， 称量至恒重。放入专用的容器中保存。 ② 检查所有的测试仪器功能是否正常，干燥气中 的硅胶是否失效。 ③ 检查系统是否漏气，如发现漏气，应再分段检 查，堵漏，直至合格。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法 ①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤 I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可） II. 打开采样孔，清除孔中的积灰，将采样 管插入烟道中心位置，封闭采样孔。 III. 当排气温度较低或水分含量较高时，采 样管应保温或加热数分钟后，再开动抽 气泵，以15L/min流量抽气。 IV. 当干、湿球温度计温度稳定后，记录干 球和湿球温度。 V. 记录真空压力表的压力。
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
崂应3012H（新08代）烟尘浓度 测试仪
崂应3012H(新08代连接图)
崂应3012H（新08代）操作
1. 测量管道（或排气筒、烟囱）直径及管壁厚度 （或法兰长度） 2. 接通仪器电源 3. 打开采样孔，清除孔中积灰 4. 打开采样仪器开关，在主菜单上按照1至6顺序依 次操作 ① 选择1，输入采样日期、时间，大气压和含湿量 调到测量状态，选取采样类型：油烟或烟尘 ② 选择2，输入监测断面的尺寸和壁厚（或法兰长 度），确定采样的环数，仪器自动计算处各采样 点的位置，并在采样枪上用胶布标示。
GBT161571996固定污染源排气中颗粒物测定与气态污染物采样方法
测点数
1
2～8 4 ～ 12 6 ～ 16 8 ～ 20 10 ～ 20
• ⅴ.测点距烟道内壁的距离见图9,按表2确定,当测点 距烟道内壁的距离小于25mm时,取25mm.
测点号
1 2 3 4 5 6 7 8 9 10
表2 测点距烟道内壁距离
环数
1
2
3
4
0.146
0.067
0.044
0.033
0.854
• ②对于气态污染物,由于混合比较均匀,其采 样位置可不受上述规定限制,但应避开涡流区 . 如果同时测定排气流量,采样位置仍按 ①选 取.
• ③采样位置应避开对测试人员操作有危险的 场所.
⑵采样孔
• ①在选定的测定位置上开设采样孔,采 样孔的内径应不小于 80mm,采样孔管 长应不大于 50mm.不使用时应用盖板 、管堵或管帽封闭〔如下图所示.当采 样孔仅用于采集气态污染物时,其内径 应 不小于 40mm.
• ⑵多点采样：由于颗粒物在烟道中的分布是不 均匀的,要取得有代表性的烟尘样品,必须在烟 道断面按一定的规则多点采样.
⒊采样方法
➢ ⑴移动采样：用一个滤筒在已确定的采样点 上移动采样,各点的采样时间相同,求出采样断 面的平均浓度.
➢ ⑵定点采样：每个测点上采一个样,求出采样 断面的平均浓度,并可了解烟道断面上颗粒物 浓度变化情况.
⑷采样点位置和数目
• ①圆型烟道 • ⅰ.将烟道分成适当数量的等面积同心
环,各测点选在各环等面积中心线与呈 垂直相交的两条直径线的交点上,其中 一条直径线应在预期浓度变化最大的 平面内,如当测点在弯头后,该直径线应 位于弯头所在的平面A-A内<如图所示. • ⅱ.对符合要求的烟道.可只选预期浓度 变化最大的一条直径线上的测点. • ⅲ.对直径小于0.3m、流速分布比较均 匀、对称,并符合要求的小烟道,可取烟 道中心作为测点.
固定污染源排气中颗粒物测定与气态污染物采样方法
⑷采样点位置和数目
• ①圆型烟道
• ⅰ.将烟道分成适当数量的等面积同心环， 各测点选在各环等面积中心线与呈垂直相交 的两条直径线的交点上，其中一条直径线应 在预期浓度变化最大的平面内，如当测点在 弯头后，该直径线应位于弯头所在的平面AA内(如图所示）。 • ⅱ.对符合要求的烟道。可只选预期浓度变 化最大的一条直径线上的测点。 • ⅲ.对直径小于0.3m、流速分布比较均匀、 对称，并符合要求的小烟道，可取烟道中心 作为测点。
•
ⅳ.不同直径的圆形烟道的等面积环数、测量直径数及测点数见表1，原则上 测点不超过20个。
表1 圆型烟道分环及测点数的确定 烟道直径 (m) ＜0.3 0.3～0.6 1～2 1～2 等面积环数 测量直径数 测点数 1 2～8
0.6 ～ 1.0
1.0 ～ 2.0 2.0 ～ 4.0 ＞4.0
2～3
• ②矩形和方形烟道
• ⅰ.将烟道断面分成适当数量的等面积小块 ，各小块中心即为测点。小块的数量按表3 的规定选取。原则上测点不超过20个。 • ⅱ.烟道断面面积小于0.1m2，流速分布比较 均匀﹑对称并符合要求的，可取断面中心作 为测点。
• ③当烟道布置不能满足要求时，应增 加采样线和测点。
表3 矩（方）型烟道的分块和测点数
• ⑥记下滤筒的编号，将已称重的滤筒装入采样管内，旋紧压盖， 注意采样嘴与皮托管全压测孔方向一致。 • ⑦设定每点的采样时间，输入滤筒编号，将组合采样管插入烟道 中，密封采样孔。 • ⑧使采样嘴及皮托管全压测孔正对气流，位于第一个采样点。启 动抽气泵，开始采样。第一点采样时间结束，仪器自动发出信号 ，立即将采样管移至第二采样点继续进行采样。依次类推，顺序 在各点采样。采样过程中，采样器自动调节流量保持等速采样。 • ⑨采完最后一个点后，将采样管后的胶管迅速堵住，同时停机， 并将采样嘴背对气流，从烟道中小心地取出采样管，注意不要倒 置。用镊子将滤筒取出，放入专用的容器中保存。 • ⑩用仪器保存或打印出采样数据 。 • ⑩每次至少采三个样，取平均得出烟尘浓度。
固定污染源排气中颗粒物和气态污染物采样方法解析
22
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）
II. 打开采样孔，清除孔中的积灰，将采样 管插入烟道中心位置，封闭采样孔。
III. 当排气温度较低或水分含量较高时，采 样管应保温或加热数分钟后，再开动抽 气泵，以15L/min流量抽气。
IV.当干、湿球温度计温度稳定后，记录干 球和湿球温度。
④ 选择4，将含湿量采样枪放入管道中，加入3/4水 量（可以是自来水），选择“测量含湿量”键，待 含湿量数值相对稳定后（厂家要求15分钟），按 确定键完成。
⑤ 选择5，确定/或输入采样点数和每点的采样时间
，把滤筒装入采样枪，给滤筒编号并记录，将采
样枪放入管道中第一个采样点位置，按“确定”开
始采样，结束后，停止采样并保存数据，采样枪
➢对直径小于0.3m、流速分布比较均匀、对称并符合 要求的小烟道，可取烟道中心作为测点。
精选课件
11
圆形烟道弯头后的测点
精选课件
12
精选课件
13
精选课件
14
② 对于矩形烟道或方形烟道
➢ 将烟道断面分成适当数量的等面积小块， 各小块中心即为测点。小块的数量按表3 的规定选取。原则上测点不超过20个。
（2）多点采样：由于颗粒物在烟道中的分 布是不均匀的，要取得具有代表性的烟尘样 品，必须在烟道断面精按选课一件 定的规则多点采样。28
3、采样方法
（1）移动采样：用一个滤筒在已确定的采 样点上移动采样，各点的采样时间相同，求 出采样断面的平均浓度。
（2）定点采样：每个测点上采一个样，求 出采样断面的平均浓度，并可了解烟道断面 上颗粒物浓度变化情况。
