电力电容器保护原理解释
电容无功补偿的原理(一)
电容无功补偿的原理(一)电容无功补偿的原理1. 引言电容无功补偿是一种重要的电力系统无功补偿方式，通过引入电容器，可以有效地改善电力系统的功率因数，提高系统的功率传输能力。
本文将从浅入深，解释电容无功补偿的原理。
2. 电容器的基本原理电容器是一种能够存储电荷的被动元件，其中的电荷可以在电压变化时释放或吸收。
电容器的电压和电荷之间的关系可以用以下公式表示：Q = C * V其中，Q代表电荷，C代表电容，V代表电压。
电容器具有荷电和放电的能力，在电力系统中可以用来补偿无功功率。
3. 无功功率的产生在电力系统中，存在着被动性负载，例如电感器和电动机等，它们消耗无功功率。
在传统电力系统中，这些无功功率会导致功率因数下降，降低电力系统的效率。
电容无功补偿可以通过引入具有容性的负载来抵消这些无功功率。
4. 电容无功补偿的原理电容无功补偿通过接入电容器来产生容性无功功率，以补偿被动负载消耗的感性无功功率。
电容器的容性无功功率可以通过以下公式计算：Qc = (V^2 * C * tan(θc))/2其中，Qc代表容性无功功率，V代表电压，C代表电容，θc代表电容器的损耗角。
5. 优点和应用电容无功补偿相比其他无功补偿方式具有以下优点： - 提高功率因数，减少系统的无功功率； - 提高电力系统的稳定性和可靠性； - 改善电网的电压质量； - 提高电力系统的传输能力。
电容无功补偿广泛应用于各个电力系统中，特别是中高压输电和配电系统。
6. 结论电容无功补偿利用电容器产生容性无功功率，补偿电力系统中的感性无功功率，提高功率因数和电网的稳定性。
电容无功补偿技术在电力系统中具有重要的作用，是提高电力系统效率和可靠性的重要手段。
以上就是电容无功补偿的原理的相关解释。
通过引入电容器，电容无功补偿能够有效地改善电力系统的功率因数，提高系统的功率传输能力。
电力电容器的保护原理及技术要求
电力电容器的保护原理及技术要求一、电力电容器的保护原理1.过电流保护：当电力电容器的故障导致电流超过额定值时，需要及时切断故障电容器，以避免电流过大对线路和其他设备产生损害。
过电流保护装置可以依靠熔断器、保险丝等装置实现电流保护的功能。
2.过电压保护：电力电容器在运行过程中，可能会遭受电力系统的过电压供应，如果电压超过了电容器的额定值，会引起电容器内部的介质损坏。
因此，需要采取过电压保护装置来防止过电压对电容器的损坏，例如采用过电压继电器、过电压限流器等装置。
3.过温保护：电力电容器在运行过程中可能会因为工作电流过大或环境温度过高而过热。
过温保护装置可以监测电容器的温度，一旦温度超过预设的限制值，立即切断电容器的供电，以保护电容器不被过热损坏。
4.差动保护：差动保护对电容器的运行状态进行监测，一旦发现电容器内部出现短路或其他故障，立即切断电容器的供电，以防止故障扩大和对系统的影响。
5.过压维持器：为了保证电力电容器在停电或断电后能够快速放电，避免电容器内的电荷继续存储，引起过电压问题。
过压维持器可以在电容器断电后将电荷迅速放电，在开通电源前对电容器进行必要的放电处理。
二、电力电容器的保护技术要求1.可靠性要求：电力电容器的保护装置需要具备高可靠性，能够准确地判断和处理各种故障情况，及时采取措施切断电容器的供电，确保电容器正常运行。
2.灵敏度要求：保护装置需要能够准确地监测和判断电力电容器的工作状态，对电容器内部或外部的故障进行快速识别和处理，避免耽误处理时间，造成更大的损失。
3.自动化要求：电力电容器保护装置需要具备自动化功能，能够实现对电容器的自动监测、自动切断和自动恢复等功能。
4.合理性要求：保护装置需要根据电力电容器的特点和工作环境的实际情况，选用合适的保护装置和参数设置，使其能够良好地配合电容器的运行。
5.效率要求：保护装置需要在电容器发生故障时，能够迅速切断电容器的供电，以防止故障继续扩大，保护其他设备的安全。
电力电容器的保护原理及技术要求
电力电容器保护原理技术要求(1)电容器组应采用适当保护措施，如采用平衡或差动保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。
(2)除上述指出的保护形式外，在必要时还可以作下面的几种保护：①如果电压升高是经常及长时间的，需采取措施使电压升高不超过1.1倍额定电压。
②用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。
③如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。
④在高压网络中，短路电流超过20A时，并且短路电流的微机保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。
(3)正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：①保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，电容器保护装置都能可靠地动作。
②能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。
③在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。
④保护装置应便于进行安装、调整、试验和运行维护。
⑤消耗电量要少，运行费用要低。
(4)电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。
主要是因电容器放电需要一定时间，当电容器组的开关跳闸后，如果马上重合闸，电容器是来不及放电的，在电容器中就可能残存着与重合闸电压极性相反的电荷，这将使合闸瞬间产生很大的冲击电流，从而造成电容器外壳膨胀、喷油甚至爆炸。
电容器组保护：开口三角保护，开口三角形保护标准名称为零序电压保护，多用于单星形接线（对于没有放电电阻的电容器，将放电线圈的一次侧与电容器并联，二次侧接成开口三角形，在开口处连接一只低整定值的电压继电器，在正常运行时，三相电压平衡，开口处电压为零，当电容器因故障被切除后，即出现差电压U0，保护装置采集到差电压后即动作掉闸。
简述电力电容器的工作原理

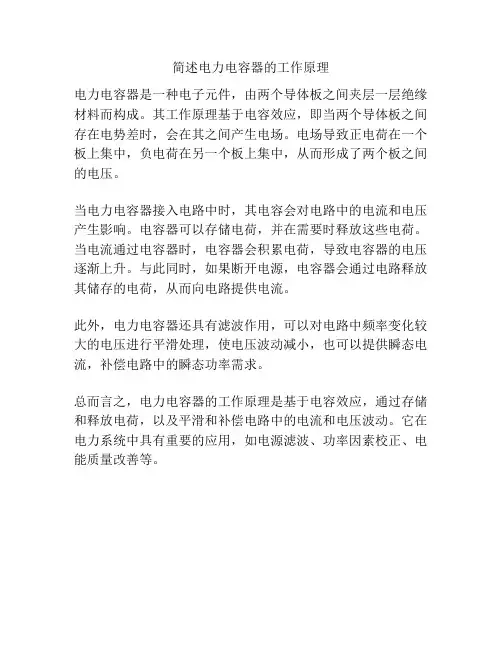

简述电力电容器的工作原理
电力电容器是一种电子元件，由两个导体板之间夹层一层绝缘材料而构成。
其工作原理基于电容效应，即当两个导体板之间存在电势差时，会在其之间产生电场。
电场导致正电荷在一个板上集中，负电荷在另一个板上集中，从而形成了两个板之间的电压。
当电力电容器接入电路中时，其电容会对电路中的电流和电压产生影响。
电容器可以存储电荷，并在需要时释放这些电荷。
当电流通过电容器时，电容器会积累电荷，导致电容器的电压逐渐上升。
与此同时，如果断开电源，电容器会通过电路释放其储存的电荷，从而向电路提供电流。
此外，电力电容器还具有滤波作用，可以对电路中频率变化较大的电压进行平滑处理，使电压波动减小，也可以提供瞬态电流，补偿电路中的瞬态功率需求。
总而言之，电力电容器的工作原理是基于电容效应，通过存储和释放电荷，以及平滑和补偿电路中的电流和电压波动。
它在电力系统中具有重要的应用，如电源滤波、功率因素校正、电能质量改善等。
电容器过电压保护
中国电力设备管理网电力电容器过电压保护反措摘要：通过分析银南电网电容器过电压保护几次误动事故，提出在电容器过电压保护中使用高返回系数JY8系列静态型电压继电器，来防止系统出现瞬间过电压时电容器过电压保护误动。
1引言电力系统中，电力电容器作为一种静止型无功功率补偿装置，在维护系统的可靠、稳定运行中，发挥着日益重要的作用。
实践证明，为了提高电力电容器运行的可靠性，除了不断提高电容器本身的质量，采用合理的接线和布置之外，配备完善、合理的保护装置也是极其重要的。
电容器过电压保护，是确保电力电容器在不超过规程规定的最高允许电压下和规定的时间内动作的电容器保护。
由于电容器输出的无功功率和内部有功功率损耗均与其两端电压的平方成正比，即电容器输出无功功率Qc＝ωCU2；电容器有功功率损耗P1＝ωCU2tgδ，电容器耐受过电压的能力比较低。
按照IEC标准，“电容器单元应适合于当端子间的电压有效值升到不超过1．1倍额定电压（过渡过程除外）下连续运行。
”我国国标也规定，电容器连续运行的工频过电压不超过1．1倍额定电压。
由此可见，电容器过电压保护配置的合理与否，直接影响着系统并补电容器的健康、稳定、有效运行。
本文通过宁夏银南供电局所辖变电所10kV并补电容器先后发生的电容器过电压保护误动事故进行分析，提出了通过运用高返回系数的静态型JY8系列过电压继电器，代替原电磁式DY－36A型过电压继电器的有效、可行的反措措施。
2问题的提出1997年8月至9月中旬，我局所辖古城220kV变512电容器、河西110kV变518电容器、中卫110kV变513电容器开关相继发生跳闸。
根据当时现场保护掉牌信号指示，以上各次跳闸均为电容器过电压保护出口所致。
电力电容器的工频过电压的产生，原因有二：其一，由于系统出现的工频过电压，电容器所在的母线电压升高，使电容器承受过电压；其二，由于一组电容器中个别电容器故障切除或短路，使串联电容器间容抗发生变化。
电力系统电容器设计
电力系统电容器设计电力系统是现代社会生产和生活中不可或缺的基础设施，而电容器作为电力系统中重要的组成部分，具有储能、补偿、滤波等功能，在电力系统设计中起到至关重要的作用。
本文将围绕电力系统电容器的设计进行讨论，以帮助读者更好地理解和应用电容器技术。
一、电容器的基本原理电容器是一种能够储存和释放电荷的电子设备，其基本结构由两个导体板和介质电介质组成。
当电容器两极施加电压时，正极板上积聚正电荷，负极板上积聚负电荷，导致两极板之间形成电场。
电容器的容量取决于导体板的面积、导体板之间的距离以及介质的介电常数等因素。
二、电容器在电力系统中的应用1. 电容补偿电容器可以通过补偿无功功率来提高电力系统的功率因数，减少无效功率的损耗，提高电网的稳定性和输电效率。
它们常被安装在负载侧，以减少电力系统中的无功功率需求。
2. 电容滤波电容器可以滤除电力系统中的高频噪声和谐波，提高电力质量和稳定性。
它们经常被用于交流电源、变频器和电动机等设备中，以减少电磁干扰和提高工作效率。
3. 电容功率贮存电容器可以储存和释放电能，并在瞬时负载需求增加时提供额外的电力支持。
在电力系统调峰调频和电网峰值负荷需求高峰时段，电容器能够平衡电网供需，提高供电可靠性和稳定性。
三、电容器设计要考虑的因素在电力系统中设计电容器时，需要综合考虑以下因素：1. 额定电压电容器的额定电压应能满足系统的工作电压范围，并具有一定的安全裕度。
选择合适的额定电压可以确保电容器在长时间运行中不损坏。
2. 容量和功率电容器的容量和功率应根据电力系统的负载需求和功率因数来确定。
过小的容量和功率可能无法满足系统的需求，过大的容量和功率可能造成能耗浪费和系统过载。
3. 介质材料电容器的介质材料应具有良好的绝缘性能、低损耗和高耐电压能力。
常见的介质材料包括聚丙烯薄膜、聚乙烯薄膜等。
4. 温度和湿度电容器在运行中需要承受一定的温度和湿度环境。
因此，设计中应考虑电容器的耐温和防潮性能，以确保其稳定运行和延长寿命。
电力电容器的保护配置及原理.p
从电容器本 身的特点看 ， 电容器并不会 因失压 而损坏 。但运行 中的电容器突然失压会产生两个后 果： 其一 ， 如失压后 电容器组仍在母线上 ， 当电源恢
１ 简单可靠 ， ． 选择性好 ， 故障后可立即找到故障
电容器 。
复， 母线 电压也迅速恢复时 ， 电容器上的残压还末降
障。如果故障的时间较短 ， 内压力增高来不及释放 ，
就可能导致箱体爆 裂， 甚至起火 ， 扩大事 故。防止这
种事故最好 的方 法就是每 台电容器 装设熔断 器保
护。 ２ ２ ２ 熔断 器保 护 应 满足 的要 求 ．．
１ 熔断器 的额定电流应大于电容器的长期允许 ． 工作 电流。 ２ 熔断器 的安秒特性应和电容器外壳的爆裂概 ．
主要 由熔断器配合差压保护来切除。
２ ３ ２ 过 电压 保护 的原 理 ．．
率曲线相配合。
３ 在 电容器 的充电涌流作用下 ， ． 熔断器不应熔
断。
电容器组 的过 电压保护 是采用微机保 护 ， 电 其 压采样原理 ： 电容器组的两 串联段上， 在 各并联一电
根据以上要求综 合后， 熔断器的额定 电流按下
作者简介 ： 黄小波 （９ ８ ， ， １６ 一）男 工程师 ， 主要从事高压设备技术管理
等工作 。
续性的击穿故障， 简称内部故障 ； 母线 电压升高或因 个别 电容器切除后引起 的过电压 ； 高次谐波引起 的
过电流 ； 绝缘损坏时 ， 某一相接地 ； 引线 、 套管相间的
短路 ； 电源断开而引起的失压等。 针对上述的不 同表现形式 ， 株冶供电厂开闭所 电容器组的二次保护采用 以下 ４ 种保护方式 ：１熔 （）
电容补偿柜原理介绍以及特点（附加原理图）
电容补偿柜原理介绍以及特点（附加原理图）来源：电⼯维修学习1、电⼒电容器的补偿原理电容器在原理上相当于产⽣容性⽆功电流的发电机。
其⽆功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同⼀电容器上,能量在两种负荷间相互转换。
这样,电⽹中的变压器和输电线路的负荷降低,从⽽输出有功能⼒增加。
在输出⼀定有功功率的情况下,供电系统的损耗降低。
⽐较起来电容器是减轻变压器、供电系统和⼯业配电负荷的简便、经济的⽅法。
因此,电容器作为电⼒系统的⽆功补偿势在必⾏。
当前,采⽤并联电容器作为⽆功补偿装置已经⾮常普遍。
2、电⼒电容器补偿的特点2.1、优点电⼒电容器⽆功补偿装置具有安装⽅便,安装地点增减⽅便;有功损耗⼩(仅为额定容量的0.4 %左右);建设周期短;投资⼩;⽆旋转部件,运⾏维护简便;个别电容器组损坏,不影响整个电容器组运⾏等优点。
2.2、缺点电⼒电容器⽆功补偿装置的缺点有:只能进⾏有级调节,不能进⾏平滑调节;通风不良,⼀旦电容器运⾏温度⾼于70 ℃时,易发⽣膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;⽆功补偿精度低,易影响补偿效果;补偿电容器的运⾏管理困难及电容器安全运⾏的问题未受到重视等。
以上是对电容柜的特点和知识简介下⾯是详细解说关于电容补偿柜的⼀些知识低压电容补偿柜也叫低压⽆功补偿装置MSCGD，⼯作原理是根据电⽹向⽤电设备提供的负载电流由有功电流和⽆功电流两部分组成，⽆功电流在电源和负载之间往复交换，⼤⼤占⽤电⽹，使供电设备的供电能⼒⼤⼤降低，使功率因数降低。
就是⽤装置产⽣的容性⽆功电流快速、准确地跟踪抵消电⽹中的感性⽆功电流，从⽽提⾼功率因数，保证⽤电质量，提⾼供电设备的供电能⼒，并减⼩电路中的损耗。
⼀般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、⼀、⼆次导线、端⼦排、功率因数⾃动补偿控制装置、盘⾯仪表等组成。
电容器柜功能及其结构电容器补偿柜的作⽤电容补偿柜的作⽤是提⾼负载功率因数，降低⽆功功率，提⾼供电设备的效率；电容柜是否正常⼯作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为⼯作正常。
电容器过电压保护
中国电力设备管理网电力电容器过电压保护反措摘要：通过分析银南电网电容器过电压保护几次误动事故，提出在电容器过电压保护中使用高返回系数JY8系列静态型电压继电器，来防止系统出现瞬间过电压时电容器过电压保护误动。
1引言电力系统中，电力电容器作为一种静止型无功功率补偿装置，在维护系统的可靠、稳定运行中，发挥着日益重要的作用。
实践证明，为了提高电力电容器运行的可靠性，除了不断提高电容器本身的质量，采用合理的接线和布置之外，配备完善、合理的保护装置也是极其重要的。
电容器过电压保护，是确保电力电容器在不超过规程规定的最高允许电压下和规定的时间内动作的电容器保护。
由于电容器输出的无功功率和内部有功功率损耗均与其两端电压的平方成正比，即电容器输出无功功率Qc＝ωCU2；电容器有功功率损耗P1＝ωCU2tgδ，电容器耐受过电压的能力比较低。
按照IEC标准，“电容器单元应适合于当端子间的电压有效值升到不超过1．1倍额定电压（过渡过程除外）下连续运行。
”我国国标也规定，电容器连续运行的工频过电压不超过1．1倍额定电压。
由此可见，电容器过电压保护配置的合理与否，直接影响着系统并补电容器的健康、稳定、有效运行。
本文通过宁夏银南供电局所辖变电所10kV并补电容器先后发生的电容器过电压保护误动事故进行分析，提出了通过运用高返回系数的静态型JY8系列过电压继电器，代替原电磁式DY－36A型过电压继电器的有效、可行的反措措施。
2问题的提出1997年8月至9月中旬，我局所辖古城220kV变512电容器、河西110kV变518电容器、中卫110kV变513电容器开关相继发生跳闸。
根据当时现场保护掉牌信号指示，以上各次跳闸均为电容器过电压保护出口所致。
电力电容器的工频过电压的产生，原因有二：其一，由于系统出现的工频过电压，电容器所在的母线电压升高，使电容器承受过电压；其二，由于一组电容器中个别电容器故障切除或短路，使串联电容器间容抗发生变化。
13 电力电容器
第十三章电力电容器电力电容器包括移相电容器、串联电容器、藕合电容器、均压电容器等多种电容器。
本章指的是移相电容器。
移相电容器的直接作用是并联在线路上提高线路的功率因数。
因此，移相电容器也称为并联补偿电容器。
安装移相电容器能改善电能质量、降低电能损耗，还能提高供电设备的利用率。
运行中电容器的爆炸危险和断电后残留电荷的危险是必须重视的安全问题。
第一节电力电容器补偿原理与计算一、结构和型号电容器由外壳和芯子组成。
外壳用密封钢板焊接而成。
外壳上装有出线绝缘套管、吊攀和接地螺钉。
芯子由一些电容元件串、并联组成。
电容元件用铝箔制作电极、用电容器纸或复合绝缘膜作为绝缘介质。
电容器内以绝缘油作为浸渍介质。
老式的多采用矿物油和十二烷基苯；新式的则采用植物油。
电力电容器的型号表示：电容器的额定电压多为0.4KV和10.5KV，也有0.23KV、0.525KV、6.3KV产品。
二、补偿原理电力系统中，电动机及其他有线圈的设备用得很多。
这类设备除从线路中取得一部分电流作功外，还要从线路上消耗一部分不作功的电感电流。
这就使得线路上的电流要额外地加大一些。
前面讲到的功率因数cosφ就是用来衡量这一部分不作功的电流的。
当电感电流为零时，功率因数等于1；当电感电流所占比例逐渐增大时，功率因数逐渐下降。
显然，功率因数越低，线路额外负担越大，发电机、电力变压器及配电装置的额外负担也较大。
这除了降低线路及电力设备的利用率外，还会增加线路上的功率损耗、增大电压损失、降低供电质量。
为此，应当提高功率因数。
提高功率因数最方便的方法是并联电容器，产生电容电流抵消电感电流，将不作功的所谓无功电流减小到一定的范围以内。
如图13-1所示，补偿前线路上的感性无功电流为I L0、线路上的总电流为I0，并联电容器后，产生一电容电流I C 抵消部分感性电流。
使得线路上的感性无功电流减小为I L、线路上的总电流减小为1。
需要补偿的无功功率为：Q=P（tgφ1-tgφ2）补偿用电力电容器或者安装在高压边，或者安装在低压边；可以集中安装，也可以分散安装。
电容器的原理与应用
电容器的原理与应用电容器是一种能够存储电荷的电子元件，广泛应用于电路中。
它由两个导体板之间的绝缘介质组成。
在这篇文章中，我们将探讨电容器的原理以及它在各个领域中的应用。
一、电容器的原理在了解电容器的原理之前，先简单介绍一下电荷和电场概念，这对于理解电容器至关重要。
1. 电荷电荷是物质基本粒子的一种性质，可以是正电荷或负电荷。
同种电荷相互排斥，异种电荷相互吸引。
2. 电场电荷周围会产生电场，它是一种能量场，可以改变周围空间中其他电荷的状态。
电场的强度与电荷的数量和分布有关。
有了这些基础知识，我们现在来了解电容器的工作原理。
电容器的两个导体板上带有相同大小且相反符号的电荷。
当它们靠近时，由于电荷的吸引和排斥作用，之间会产生一个电场。
而在电容器之间的绝缘介质能够储存电荷，使之保持稳定。
电容器的容量取决于导体板的面积、板间距以及绝缘介质的性质。
当导体板面积增大或板间距变小时，电容器的容量将增加。
而良好的绝缘介质则可以提高电容器的稳定性。
二、电容器的应用电容器在各个领域中都有广泛的应用，以下为几个常见的应用示例：1. 电子电路电容器在电子电路中用于储存和调节电荷。
例如，电容器可以作为滤波器使用，去除电路中的噪声和干扰信号。
此外，它们还可以用作计时器和振荡器的关键元件。
2. 能源储存电容器可以用来储存电能，并在需要时释放。
这在一些需要短时间大功率输出的设备中非常有用，如相机闪光灯和电动车辆。
3. 无线通信电容器在无线通信设备中扮演重要角色。
它们用于调节天线的阻抗以匹配信号源和接收器之间的频率。
4. 电力系统电容器在电力系统中用于校正功率因数。
通过添加合适的容量，电容器可以平衡电流和电压之间的相位差，提高电力系统的效率。
5. 电子设备电容器在电子设备中用于稳定电压和防止电流突变。
它们还用于电路板的保护和信号耦合。
6. 光学应用电容器在光学设备中也有一定的应用。
例如，在激光器中，电容器用于存储和放大激光能量。
总结电容器作为一种能够存储电荷的电子元件，其原理和应用非常广泛。
变电站的电容器的具体原理和作用
变电站的电容器的具体原理和作用电容器储存电能，提高功率因素的作用。
对于非线性负载，它做的功分有功和无功两部分。
无功和有功的相位相差90度。
无功并不实际做功，实际上做的是热损耗等无用功。
所以要尽可能抑制无功，从而节省电能，使实际做功尽可能接近有功。
加电容的目的就是减少无功，提高功率因数。
提高电能利用律。
在电路中开始工作后电容器里面的电子到底是怎么移动的怎样的移动方式所以才能储存电量又或者隔直通交的时候内部又发生了什么变化你把电流想像成水，电子想像成水分子，电流就是水由高向低流的过程。
电容工作的过程时当电路通电后，电流通过导体流动，经过电容时，因为电容并不直接导通，就相当于河里有一个水坝，将水挡住（蓄水），电子在电容的正极积聚，也就是电容处于充电状态（储存电量）。
而当电路中电源不再通过电容支路时，电容中的电流开始反方向流动（水坝蓄水之后来水处没水了，并且水位低于水坝，水坝的水开始倒流），这个过程就是放电。
提高线路功率因数为什么只能采用并联电容器法，而不用串联法？所并的电容器是否越大越好？电容容量串连变小，并联变大，变大就可以提高功率因数了电容是越大越好，但也不能无限制的大，达到一定程度就不起作用了提高功率因数,为什么采用并联电容器的方法而非串联?电容器和电阻器正好相反，它是并联增加电容的容量，串联是减小电容器的容量，所以为了提高功率因数，当然是希望电容越大越好，所以采用电容并联的方法来提高电容器的容量。
并联电容器的谐波过电压,过电流保护线路(包括单次谐波过电压,过电流保护和总谐波过电压,过电流保护不会设计。
但从原理上讲谐波的幅度应该更小，怎么会过电压？一定是你的系统的固有频率与此谐波接近，临近谐振。
在电力系统中谐振是很危险的。
我以为应该减小电容，远离谐振。
如果是变电室的电容。
可以看一看功率因数是不是很大了。
不要企图使功率因数接近于1，因为那就是谐振状态。
并联谐振会过电压，串联谐振会过电流。
可能过载几十倍，很危险的。
浅析电容器保护电容器保护技术
浅析电容器保护电容器保护技术摘要：电容器组件属于电力系统的核心，在系统中发挥重要的作用，比如提供功率因数、均压、稳压等方面。
电容器因其易受破坏和影响，作为重点保护对象进行研究。
本文以电流和电压保护两个角度，分析了电流保护技术、过电压保护技术、低电压保护技术以及最新的不平衡保护技术的原理、设置以及必须达到的相关条件等。
关键词：电力；电容器；保护技术前言：电容器是电力系统中一个被广泛使用的核心组成器件，优点是在均压、稳压、降低线路系统损耗以及提高电力系统功率因数等方面均发挥着重要的影响力。
在多种场景的配电系统中，比如工厂、居民区、交通配电设施等都可发现配置电容器。
然而，电容器的缺点是极易受损、受影响。
电容器对安装和维护均有较高要求。
电容器在电力系统中占据极其重要的一个角色，保证电力系统的正常运行。
本文将从电流、电压两个角色分别探讨其保护技术。
1、电流保护技术电容器组的电流保护主要是过电流保护和电流速断保护，过电流保护接在电容器组断路器回路电流互感器二次侧。
通常非为速断和过流两段，速断段的动作电流须在最小运行方式下引线相间短路，保护灵敏度大于2来整定。
当电容器组引接母线、电流互感器、放电电压互感器、串联电抗器等回路发生相间短路，电容器组件内部元件全部或部分被击穿形成相间短路时，电容器内部会突然通过超大的短路电流，必定会对电容器产生极大的破坏，甚至毁坏电容器。
因此，过电流保护和速断保护必须安装。
“电流速断保护的动作电流须在最小运行方式下引线相间短路”，按照保护灵敏度大于2来整定，短路电流通过电容器前留有0.1-0.2s的延时，利用该延时可保护电容系统。
不仅考虑速断保护，还应考虑过电流保护以及过负荷保护。
因此，动作电流须满足以下三个条件：①电容器组件的电容可存在±10%的偏差，增大负荷电流承载能力；②电容器设置其长期工作环境电流是额定电流的1.3倍，保证期大电流通过能力；③当出现短路，产生很大的电流冲击电容器组件时，电力系统内不可发生误动。
电容继电保护方案
电容继电保护方案一、引言电容继电器在电力系统中起着重要的作用。
然而，由于其特殊的工作原理和结构，电容继电器容易受到外界因素的干扰，从而导致故障和损坏。
为了保护电容继电器的安全运行，需要采取一系列的保护方案。
本文将介绍一种电容继电保护方案，以确保电容继电器的稳定运行，提高电力系统的可靠性。
二、电容继电保护方案的基本原理电容继电器是一种利用电容器来完成电力系统中的开关功能的设备。
当电容继电器工作时，其内部的电容器会存储电能，并在必要时释放这些电能。
为了保护电容继电器免受外界因素的干扰，需要设计一套可靠的保护方案。
电容继电保护方案的基本原理如下： 1. 电流保护：通过监测电流大小来判断电容继电器是否正常工作。
当电流超过设定阈值时，保护系统会及时切断电源，以防止电容继电器过载。
2. 温度保护：通过监测电容继电器的温度来判断其是否过热。
当温度超过安全范围时，保护系统会自动切断电源，并给出相应的警告信号。
3.过压保护：通过监测电容继电器所处电压的大小来判断其是否正常工作。
当电压超过设定阈值时，保护系统会切断电源，以避免电容继电器因过压而损坏。
4. 短路保护：通过监测电容继电器的输出电流来判断其是否存在短路情况。
当检测到短路时，保护系统会立即切断电源，以避免短路导致的故障。
三、电容继电保护方案的具体实施为了实现上述的电容继电保护方案，需要采用适当的保护装置和技术手段。
下面将介绍几种常用的电容继电保护方案：1. 电流保护方案电流保护方案主要采用电流互感器来监测电容继电器的电流状况。
监测到过流时，保护系统会发送信号给继电器，触发动作来切断电源。
此外，也可以使用电流比率继电器来实现电流保护功能。
2. 温度保护方案温度保护方案通常采用温度传感器来监测电容继电器的温度。
当温度超过设定的安全阈值时，保护系统会切断电源，并发送警告信号。
另外，也可以采用热继电器来实现温度保护功能。
3. 过压保护方案过压保护方案采用过压继电器来监测电容继电器的电压。
高压电容器工作原理
高压电容器工作原理高压电容器是一种用于存储和释放电荷的电器元件。
它具有很多应用领域，包括电力系统、通信设备和电子器件等。
本文将详细介绍高压电容器的工作原理。
一、高压电容器结构高压电容器通常由两个导体之间的绝缘介质隔开，形成一个电荷储存区域。
这两个导体称为电容器的极板。
极板由金属材料制成，例如铝、钢、钨等。
绝缘介质可以是空气、气体、塑料薄膜或陶瓷等。
二、高压电容器的工作原理当电压施加在高压电容器的两个极板之间时，电场会在介质中形成。
这个电场的强度取决于电容器的设计和施加的电压。
在电荷存储过程中，极板上的电荷会随着电压的变化而移动。
在电荷存储过程中，高压电容器的导体极板上会形成正负极性的电荷。
正极板上的电荷为正电荷，负极板上的电荷为负电荷。
这种电荷分布可以有效地存储电能。
高压电容器的工作原理基于电荷的存储和释放。
当需要释放储存的电能时，将电容器放入一个电路中，使其与负载相连接。
在连接的瞬间，存储在电容器中的电荷开始流动，并且电容器开始释放电能。
三、高压电容器的应用高压电容器在各个领域都有广泛的应用。
1. 电力系统：在电力传输和分配过程中，高压电容器通常用于改善功率因数和稳定电压。
它们能够存储和释放电能，提供额外的能量支持。
2. 通信设备：高压电容器用于存储和释放能量，以满足通信设备的高能耗需求。
例如，无线电通信设备和雷达系统等。
3. 电子器件：高压电容器在电子器件中也有着重要的作用。
它们可用于脉冲功率、放电装置和电源级联等。
四、高压电容器的优势和挑战高压电容器具有以下优势：1. 高功率密度：高压电容器能够以很高的功率密度存储和释放电能。
2. 快速充放电：高压电容器的充放电速度非常快，可适应瞬态负载需求。
3. 长寿命：高压电容器的设计和选材使其具备较长的使用寿命。
然而，高压电容器也面临一些挑战：1. 体积和重量：由于高压电容器需要承受很高的电压，其体积和重量通常较大。
2. 温度和环境限制：高压电容器对温度和环境变化较为敏感，需要特殊的保护和维护。
电力电容器保护原理及逻辑试验过程
电力电容器保护原理及逻辑试验过程摘要：电能是现在工业生产的的主要能源和动力，是社会发展和进步必不可少的保障。
随着国民经济的高速发展和人民生活水平的不断提高，电力负荷显著增长，由此对供电可靠性的要求也越来越高。
在如此形势下，加强对电力系统的维护显得愈加重要，而继电保护正是最重要的保护手段之一。
本文首先介绍电力电容器继电保护几种主要的保护类型、保护原理和作用。
再根据继电保护实际工作情况，介绍了日常工作中继保人员如何完成电力电容器保护逻辑试验工作，包括具体步骤、操作方法和注意事项。
关键词：继电保护；电力电容器；逻辑试验1.导言随着国民经济和电力事业迅速发展，装机容量和电网规模在日益增大，人们对电力系统中设备的运行可靠性要求不断提高。
为了补充电力系统无功功率的不足，提高功率因数，改善供电质量，在变电站中广泛使用无功补偿并联电容器组。
电容器在运行中常发生过电流、过电压，为了避免电容器在运行中受到过电压、过电流的影响，研发出针对电容器的保护。
保护装置的作用是当电容器发生故障时，通过开关跳闸，隔离故障，将电容器退出运行。
继保人员需根据运行维护管理规定，定期对电容器进行检查，以便及时了解和掌握电容器的运行情况，采取有效措施，力争把故障消除在萌芽状态之中，从而保障电容器的安全运行。
2电力电容器继电保护基本概况2.1 电力电容器的故障类型电力电容器的故障分为内部故障和外部故障。
电力电容器组一般都是由多个电容器串并联组成，当单个电容器被击穿后，容易因两端电压升高导致其他电容器的连续击穿。
同时，内部电流增大，温度升高，可能引起漏油或者鼓肚甚至爆炸，【1】从而引发内部故障。
系统异常，发生外部故障时，容易导致电容器失压、过压，使得电容器温度过高，破坏其内部绝缘介质，威胁到电容器的安全运行。
【2】2.2电力电容器的保护针对电容器可能发生的故障，结合实际工作，本文主要采用四方生产的CSC-221系列电容器保护测控装置进行分析，说明保护的工作原理。
电力电容器保护原理解释
常见电力电容器保护类型：电容器保护1 保护熔丝现代电容器组的每台电容器上都装有单独的熔丝保护,这种熔丝结构简单,安装方便,只要配合得当,就能够迅速将故障电容器切除,避免电容器的油箱发生爆炸,使附近的电容器免遭波及损坏;此外,保护熔丝还有明显的标志,动作以后很容易发现,运行人员根据标志便可容易地查出故障的电容器,以便更换;2 过电流保护电流取自线路TA过电流保护的任务,主要是保护电容器引线上的相间短路故障或在电容器组过负荷运行时使开关跳闸;电容器过负荷的原因,一是运行电压高于电容器的额定电压,另一种情况是谐波引起的过电流;为避免合闸涌流引起保护的误动作,过电流保护应有一定的时限,一般将时限整定到以上就可躲过涌流的影响;3 不平衡电压保护电压取自放电TV二次侧所构成的开口三角型电容器发生故障后,将引起电容器组三相电容不平衡;电容器组的各种主保护方式都是从这个基本点出发来确定的;根据这个原理,国内外采用的继电保护方式很多,大致可以分为不平衡电压和不平衡电流保护两种;这两种保护,都是利用故障电容器被切除后,因电容值不平衡而产生的电压和电流不平衡来启动继电器;这些保护方式各有优缺点,我们可以根据需要选择;单星形接线的电容器组目前国内广泛采用开口三角电压保护;对于没有放电电阻的电容器,将放电线圈的一次侧与电容器并联,二次侧接成开口三角形,在开口处连接一只低整定值的电压继电器,在正常运行时,三相电压平衡,开口处电压为零,当电容器因故障被切除后,即出现差电压U0,保护采集到差电压后即动作掉闸;4 不平衡电流保护这种保护方式是利用故障相容抗变化后,电流变化与正常相电流间形成差电流,来启动过电流继电器,以达到保护电容器组的目的;常见的不平衡电流保护的方式有以下两种：双星形中性点间不平衡电流保护保护所用的低变比TA串接于双星型接线的两组电流器的中性线上,在正常情况下,三相阻抗平衡,中性点间电压差为零,没有电流流过中性线;如果某一台或几台电容器发生故障,故障相的电压下降,中性点出现电压,中性线有不平衡电流I0流过,保护采集到不平衡电流后即动作掉闸;这种保护方式比较简单,系统电压不平衡,一相接地故障、高次谐波电流及合闸涌流,都不会引起保护误动,所以在国内外得到广泛应用;桥式差动电流保护电容器组每相分为两个支路,每相的串联段数为双数,其中部桥接一台电流互感器;正常运行时,桥路中电流为零,任意一台电容器因故障被切除后,桥接电路中将有电流流过,保护采集到该电流后即动作掉闸;5 过电压保护电压取自放电TV和低电压保护母线TV电容器在过高的电压下运行时,其内部游离增大,可能发生局部放电,使介质损耗增大,局部过热,并可能发展到绝缘被击穿;因此应保持电容器组在不超过最高容许的电压下运行;安装过电压保护就是为了这个目的;过电压保护的整定值一般取电容器额定电压的~倍;低电压保护主要是防止空载变压器与电容器同时合闸时工频过电压和振荡过电压对电容器的危害;这种情况可能出现变电站事故跳闸、变电站停电、各配电线切除;电容器如果还接在母线上,将使电压升高;变压器和电容器构成的振荡回路也可能产生振荡过电压,危及设备绝缘;因此安装低电压保护,当母线电压降到额定值的60%左右时即动作将电容器切除;6、容器保护差压保护电容器的差压保护就是电压差动保护,原理就象电路分析中串联电阻的分压原理;是通过检测同相电容器两串联段之间的电压,并作比较;当设备正常时,两段的容抗相等,各自电压相等,因此两者的压差为零;当某段出理故障时,由于容抗的变化而使各自分压不再相等而产生压差,当压差超过允许值时,保护动作;从原理上可知因两段是串联在电路上的,因此当电容器是正常的情况下,电网电压对护保影响是有限的暂态过压除外;更何况10KV系统为非有效接地系统,单相接地时只影响相对地的电压,相及相间电压并没有改变,因此对保护是没有影响的;再想说明的是10kV系统的电容器很小用差压保护,此保护多用于35kV系统;7、不平衡电压保开口三角形保护标准名称为零序电压保护,习惯亦称不平衡电压保护实际不平稳衡电压保护是另一种方式,只是现在已没再用;它的原理是分别检测电容器的端电压,再在二次端接成开口三角形得出零序电压,从而发现三相是否平衡而得出设备是否有故障;因放电线圈实际就是电压互感器一次端的两个端口是直接接在电容器两端的,因此它检测的电压只由设备的两端电压决定这与线路上的电压互感器的开口三角检测不一样,而单相接地时并不影响到相及相间电压,因此对电容器的保护并没影响每组电容器要三个电压互感器;因为高压电容器组是要用三个放电线圈的,那刚好就相当于三个电压互感器,因此并没有增加成本;另外高压电容器的分组是不多的,象一台大型220kV的主变,我所知的最多的就分6组10020kVar;一次侧PT因放电线圈的主要功能为放电,因此理论上一次回路的直流电阻为小些,线径要大点,因此体积可能大点实际上差不多;直接与电容接牢这个说法所言极是,这是放电线圈与一般PT在接线方式上的最大差别,即不能加熔断器保护;。
电力电容器保护技术
电力电容器保护技术电力电容器保护技术电力电容器保护技术【摘要】近年来电容器作为电力系统的核心而且被人们广泛的应用，同时在提高电力系统功率因数以及均压、稳压、降低线路系统损耗等方面有着良好的表现性。
但是同时又容易受到来自电压与电流等方面的损害，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，本文从电流、电压、不平衡保护等方面对电力电容器保护技术进行分析。
【关键词】电力;电容器;保护技术电力中电容器一直是电力系统中的核心组成部分，它在电力系统与电力设备中被广泛的应用，而且在均压、稳压、降低线路系统损耗以及提高电力系统功率因数等方面有良好的表现性能，同时在工厂、居民区、市政设施、交通设施等电力系统的配电系统中都有着巨大的作用。
另一方面，电容器又是非常容易受损，对安装于维护有着较高要求的电力设备，其回路中若存在任何细微的非正常接触，均可能激发高频振荡电弧，同时电力系统在运行过程中电流与电压均会对电力电容器产生不同程度的影响，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，关于电力电容器的保护技术，我们可从电流与电压两个方面切入进行分析。
1 电流保护电容器组的电流保护主要包含了过电流保护和电流速断保护两个方面，装设过电流保护的目的主要是保护电容器组的引线、套管的短路故障，也可作为电容器组内部故障的后备保护。
过电流保护接在电容器组断路器回路电流互感器二次侧。
通常非为速断和过流两段，速断段的动作电流按在最小运行方式下引线相间短路，保护灵敏度大于2来整定。
当电容器组引接母线、电流互感器、放电电压互感器、串联电抗器等回路发生相间短路，或者电容器组本身内部元件全部或者部分被击穿形成相间短路时，电容器系统内部会产生很大的短路电流，为了防止此种情况对电力电容器造成不可逆转性破坏，应该在系统内装设速断和过电流(定时限或者反时限)保护。
电容电抗器的作用及原理
电容电抗器的作用及原理电容电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。
本文将从作用和原理两个方面，对电容电抗器进行详细介绍。
一、电容电抗器的作用电容电抗器主要有两个作用：一是提高电力系统的功率因数；二是抑制电力系统中的谐波。
1. 提高电力系统的功率因数功率因数是指电力系统中有功功率与视在功率的比值，它反映了电力系统的有功功率和无功功率之间的平衡程度。
当电力系统的功率因数低于1时，会导致电网中的电能损耗增加，电力系统运行效率下降。
而电容电抗器可以通过提供无功功率，改善电力系统的功率因数，降低电路中的无功功率流动，减少电能损耗，提高电力系统的运行效率。
2. 抑制电力系统中的谐波电力系统中存在着各种谐波，这些谐波会对电力系统的正常运行造成一定的影响。
而电容电抗器可以通过对谐波电流的吸收和滤波作用，减少电力系统中的谐波电流。
电容电抗器的电容分量可以吸收谐波电流的高频分量，而电感分量则可以滤除谐波电流的低频分量，从而实现对谐波电流的抑制。
通过电容电抗器的使用，可以保证电力系统中的电压和电流波形的纯正，提高电力系统的稳定性和可靠性。
二、电容电抗器的原理电容电抗器是由电容器和电感器两个基本元件组成的。
电容器是一种可以存储电荷的元件，它的主要作用是提供无功功率，改善功率因数。
而电感器是一种可以储存磁能的元件，它的主要作用是抑制谐波电流。
电容电抗器的原理可以用电路理论进行解释。
在交流电路中，电容器对交流电具有阻抗性质，即电容器的阻抗随着频率的增加而减小。
而电感器对交流电具有电抗性质，即电感器的阻抗随着频率的增加而增大。
在电容电抗器中，电容器和电感器的阻抗互相抵消，从而达到提高功率因数和抑制谐波的目的。
电容电抗器的原理还可以用功率三角形进行解释。
在电力系统中，有功功率、无功功率和视在功率之间存在一种特殊的关系，可以用功率三角形来表示。
而电容电抗器的作用就是通过提供无功功率，改善功率三角形的形状，使功率因数接近于1，从而提高电力系统的功率因数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见电力电容器保护类型：
电容器保护
1 保护熔丝
现代电容器组的每台电容器上都装有单独的熔丝保护，这种熔丝结构简单，安装方便，只要配合得当，就能够迅速将故障电容器切除，避免电容器的油箱发生爆炸，使附近的电容器免遭波及损坏。
此外，保护熔丝还有明显的标志，动作以后很容易发现，运行人员根据标志便可容易地查出故障的电容器，以便更换。
2 过电流保护(电流取自线路TA)
过电流保护的任务，主要是保护电容器引线上的相间短路故障或在电容器组过负荷运行时使开关跳闸。
电容器过负荷的原因，一是运行电压高于电容器的额定电压，另一种情况是谐波引起的过电流。
为避免合闸涌流引起保护的误动作，过电流保护应有一定的时限，一般将时限整定到0.5s以上就可躲过涌流的影响。
3 不平衡电压保护(电压取自放电TV二次侧所构成的开口三角型)
电容器发生故障后，将引起电容器组三相电容不平衡。
电容器组的各种主保护方式都是从这个基本点出发来确定的。
根据这个原理，国内外采用的继电保护方式很多，大致可以分为不平衡电压和不平衡电流保护两种。
这两种保护，都是利用故障电容器被切除后，因电容值不平衡而产生的电压和电流不平衡来启动继电器。
这些保护方式各有优缺点，我们可以根据需要选择。
单星形接线的电容器组目前国内广泛采用开口三角电压保护。
对于没有放电电阻的电容器，将放电线圈的一次侧与电容器并联，二次侧接成开口三角形，在开口处连接一只低整定值的电压继电器，在正常运行时，三相电压平衡，开口处电压为零，当电容器因故障被切除后，即出现差电压U0，保护采集到差电压后即动作掉闸。
4 不平衡电流保护
这种保护方式是利用故障相容抗变化后，电流变化与正常相电流间形成差电流，来启动过电流继电器，以达到保护电容器组的目的。
常见的不平衡电流保护的方式有以下两种：
4.1 双星形中性点间不平衡电流保护
保护所用的低变比TA串接于双星型接线的两组电流器的中性线上，在正常情况下，三相阻抗平衡，中性点间电压差为零，没有电流流过中性线。
如果某一台或几台电容器发生故障，故障相的电压下降，中性点出现电压，中性线有不平衡电流I0流过，保护采集到不平衡电流后即动作掉闸。
这种保护方式比较简单，系统电压不平衡，一相接地故障、高次谐波电流及合闸涌流，都不会引起保护误动，所以在国内外得到广泛应用。
4.2 桥式差动电流保护
电容器组每相分为两个支路，每相的串联段数为双数，其中部桥接一台电流互感器。
正常运行时，桥路中电流为零，任意一台电容器因故障被切除后，桥接电路中将有电流流过，保护采集到该电流后即动作掉闸。

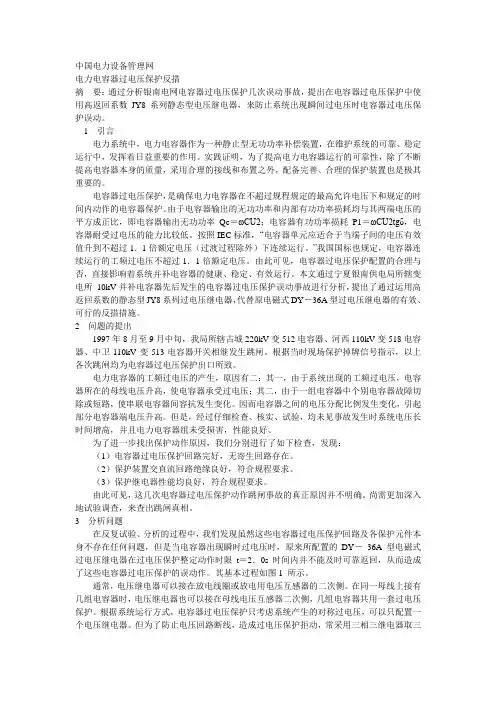

5 过电压保护（电压取自放电TV）和低电压保护（母线TV）
电容器在过高的电压下运行时，其内部游离增大，可能发生局部放电，使介质损耗增大，局部过热，并可能发展到绝缘被击穿。
因此应保持电容器组在不超过最高容许的电压下运行。
安装过电压保护就是为了这个目的。
过电压保护的整定值一般取电容器额定电压的1.1~1.2倍。
低电压保护主要是防止空载变压器与电容器同时合闸时工频过电压和振荡过电压对电容器的危害。
这种情况可能出现变电站事故跳闸、变电站停电、各配电线切除。
电容器如果还接在母线上，将使电压升高。
变压器和电容器构成的振荡回路也可能产生振荡过电压，危及设备绝缘。
因此安装低电压保护，当母线电压降到额定值的60%左右时即动作将电容器切除。
6、容器保护差压保护
电容器的差压保护就是电压差动保护，原理就象电路分析中串联电阻的分压原理。
是通过检测同相电容器两串联段之间的电压，并作比较。
当设备正常时，两段的容抗相等，各自电压相等，因此两者的压差为零。
当某段出理故障时，由于容抗的变化而使各自分压不再相等而产生压差，当压差超过允许值时，保护动作。
从原理上可知因两段是串联在电路上的，因此当电容器是正常的情况下，电网电压对护保影响是有限的（暂态过压除外）。
更何况10KV系统为非有效接地系统，单相接地时只影响相对地的电压，相及相间电压并没有改变，因此对保护是没有影响的。
再想说明的是10kV系统的电容器很小用差压保护，此保护多用于35kV系统。
7、不平衡电压保
开口三角形保护标准名称为零序电压保护，习惯亦称不平衡电压保护（实际不平稳衡电压保护是另一种方式，只是现在已没再用）。
它的原理是分别检测电容器的端电压，再在二次端接成开口三角形得出零序电压，从而发现三相是否平衡而得出设备是否有故障。
因放电线圈（实际就是电压互感器）一次端的两个端口是直接接在电容器两端的，因此它检测的电压只由设备的两端电压决定（这与线路上的电压互感器的开口三角检测不一样），而单相接地时并不影响到相及相间电压，因此对电容器的保护并没影响
每组电容器要三个电压互感器。
因为高压电容器组是要用三个放电线圈的，那刚好就相当于三个电压互感器，因此并没有增加成本。
另外高压电容器的分组是不多的，象一台大型220kV的主变，我所知的最多的就分6组10020kVar。
一次侧PT因放电线圈的主要功能为放电，因此理论上一次回路的直流电阻为小些，线径要大点，因此体积可能大点（实际上差不多）。
直接与电容接牢这个说法所言极是，这是放电线圈与一般PT在接线方式上的最大差别，即不能加熔
断器保护。
