发电厂电气部分课程教案
《发电厂电气部分》教学大纲
《发电厂电气部分》教学大纲一、课程的性质与任务《发电厂电气部分》是发电厂及电力系统专业必修专业课，是一门理论与实际紧密结合、并对学生进行工程训练的专业课。
系统地介绍发电厂电气主系统设计和运行的基本理论和设计方法；相应地介绍发电厂主要电气设备的结构和性能。
本课程主要目的和任务是通过课堂讲授、电化教学、课程设计、实验及生产实习等教学环节，使学生树立工程观点，初步掌握发电厂电气主系统的设计方法，并在计算、分析、解决工程问题的能力方面得到训练。
二、课程的教学基本要求1．熟悉电气设备的结构、原理和性能，能确定发电厂及变电所的电气主接线方案。
掌握短路电流的计算和电气设备的选择，了解直流回路的工作原理，掌握二次回路的原理接线，会识读二次部分各种屏、柜的安装接线图。
2．对中小型发电厂及变电所的电器设备安装、检修、调试一般了解。
3．在课程知识目标培养的同时，着眼于电力安全意识的建立，敬业、爱岗、求新务实、刻苦钻研等职业素质和养成习惯的培养。
三、教学基本内容和教学要求知识模块（一）绪论教学重点：电力系统基础知识，包括电力系统组成，发电厂、变电所、用户分类；电能质量主要衡量指标及其允许变化范围；电气一次设备、二次设备含义；电气一次设备图形文字符号；我国电网额定电压等级种类，发电机、变压器、用电设备额定电压的确定。
教学难点：发电机、变压器、用电设备额定电压的确定。
教学要求：掌握电力系统基础知识，并了解电力发展前沿。
知识模块（二）短路电流计算教学重点：短路的种类、主要原因及危害，计算短路电流的目的，发电机、变压器、电抗器、线路的电抗标么值计算，等值电路图的拟制和化简，无限大电源系统内三相短路与发电机供电电路内三相短路的各自特点及区别，次暂态短路电流''I、稳态短路电流 I、冲击短路电流im i的含义，个别法查运算曲线计算多电源系统内三相短路电流各时刻的值。
教学难点：额定标么值与基准标么值间的换算，等值电路图的化简技巧，电网平均电压引入原因。
发电厂电气课程设计

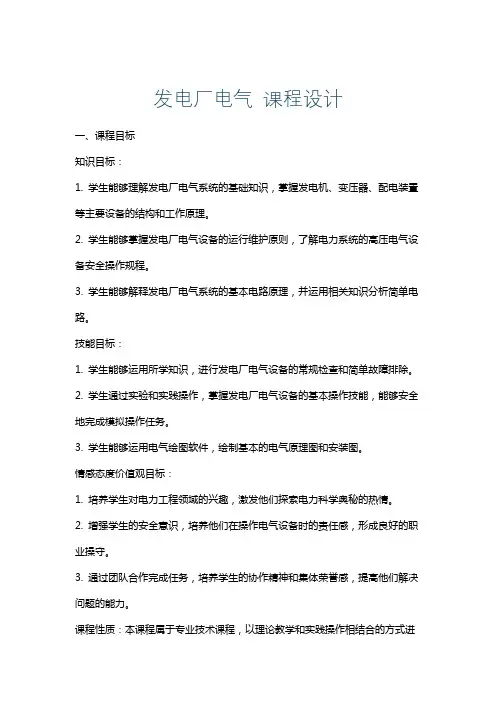

发电厂电气 课程设计一、课程目标知识目标：1. 学生能够理解发电厂电气系统的基础知识，掌握发电机、变压器、配电装置等主要设备的结构和工作原理。
2. 学生能够掌握发电厂电气设备的运行维护原则，了解电力系统的高压电气设备安全操作规程。
3. 学生能够解释发电厂电气系统的基本电路原理，并运用相关知识分析简单电路。
技能目标：1. 学生能够运用所学知识，进行发电厂电气设备的常规检查和简单故障排除。
2. 学生通过实验和实践操作，掌握发电厂电气设备的基本操作技能，能够安全地完成模拟操作任务。
3. 学生能够运用电气绘图软件，绘制基本的电气原理图和安装图。
情感态度价值观目标：1. 培养学生对电力工程领域的兴趣，激发他们探索电力科学奥秘的热情。
2. 增强学生的安全意识，培养他们在操作电气设备时的责任感，形成良好的职业操守。
3. 通过团队合作完成任务，培养学生的协作精神和集体荣誉感，提高他们解决问题的能力。
课程性质：本课程属于专业技术课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生应为具备一定物理基础知识和电工基础的年级学生，具有一定的逻辑思维能力和动手能力。
教学要求：课程应结合实际案例，以实物和模型展示电气设备结构，注重培养学生的实际操作技能和问题解决能力。
同时，注重理论与实践相结合，确保学生能够达到课程目标所设定的具体学习成果。
二、教学内容1. 发电厂电气系统概述：包括发电厂电气系统的组成、发展历程以及在我国的应用现状。
教材章节：第一章 发电厂电气系统概述2. 发电机与变压器：讲解发电机的结构、工作原理及类型；变压器的工作原理、分类和主要参数。
教材章节：第二章 发电机与变压器3. 配电装置与保护：介绍配电装置的组成、类型及功能；电力系统保护的基础知识。
教材章节：第三章 配电装置与保护4. 高压电气设备：阐述高压断路器、隔离开关、负荷开关等设备的工作原理、结构及应用。
教材章节：第四章 高压电气设备5. 发电厂电气设备运行维护：讲解发电厂电气设备的运行维护原则、方法以及故障处理。
发电厂电气部分教学大纲

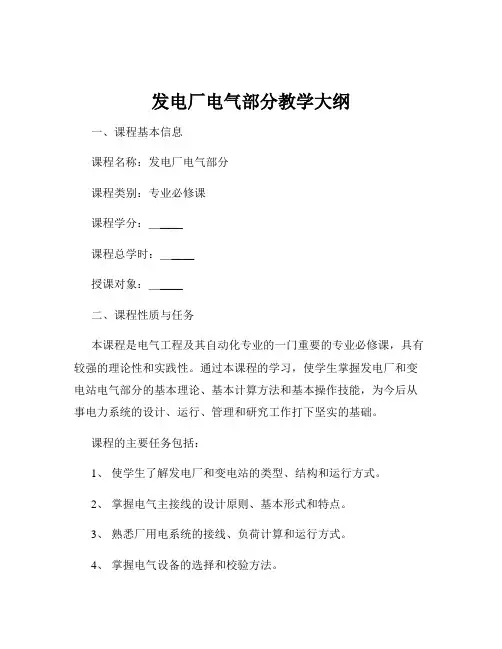

发电厂电气部分教学大纲一、课程基本信息课程名称：发电厂电气部分课程类别：专业必修课课程学分：＿____课程总学时：＿____授课对象：＿____二、课程性质与任务本课程是电气工程及其自动化专业的一门重要的专业必修课，具有较强的理论性和实践性。
通过本课程的学习，使学生掌握发电厂和变电站电气部分的基本理论、基本计算方法和基本操作技能，为今后从事电力系统的设计、运行、管理和研究工作打下坚实的基础。
课程的主要任务包括：1、使学生了解发电厂和变电站的类型、结构和运行方式。
2、掌握电气主接线的设计原则、基本形式和特点。
3、熟悉厂用电系统的接线、负荷计算和运行方式。
4、掌握电气设备的选择和校验方法。
5、了解配电装置的类型、结构和布置方式。
6、掌握短路电流计算的基本原理和方法。
7、了解发电厂和变电站的控制与信号系统。
三、课程教学目标（一）知识目标1、掌握发电厂和变电站电气部分的基本概念、基本原理和基本理论。
2、熟悉电气主接线、厂用电系统、短路电流计算、电气设备选择等方面的计算方法和设计原则。
（二）能力目标1、能够根据给定的条件，进行电气主接线的设计和方案比较。
2、能够进行厂用电系统的负荷计算和设备选择。
3、能够进行短路电流的计算和电气设备的校验。
4、能够分析和解决发电厂和变电站电气部分运行中的常见问题。
（三）素质目标1、培养学生的工程意识和创新思维能力。
2、提高学生的团队协作精神和沟通能力。
3、增强学生的安全意识和环保意识。
四、课程教学内容（一）绪论1、电力系统的组成和特点。
2、发电厂的类型和运行方式。
3、变电站的类型和作用。
（二）电气主接线1、电气主接线的基本要求和设计原则。
2、主接线的基本形式，包括有汇流母线和无汇流母线的接线形式，如单母线接线、双母线接线、一台半断路器接线等。
3、主接线的方案比较和经济计算。
（三）厂用电系统1、厂用电的负荷分类和计算方法。
2、厂用电接线的设计原则和基本形式。
3、厂用变压器和电动机的选择。
发电厂电气部分教案
发电厂电气部分教案章节一：电气基础知识教学目标：1. 了解电力的基本概念和单位；2. 掌握电压、电流、电阻的基本概念及其相互关系；3. 了解电路的基本元件及其作用。
教学内容：1. 电力的基本概念和单位；2. 电压、电流、电阻的基本概念及其相互关系；3. 电路的基本元件（电源、导线、开关、用电器）及其作用。
教学方法：1. 采用讲解和示例相结合的方式进行教学；2. 通过实物演示和模拟实验，让学生直观地理解电路的基本概念和元件的作用；3. 引导学生进行小组讨论和思考，巩固所学知识。
教学评估：1. 通过课堂提问和小组讨论，了解学生对电力基本概念和单位、电压、电流、电阻的相互关系的掌握情况；2. 通过书面测试，检查学生对电路的基本元件及其作用的理解程度。
章节二：发电厂的基本原理教学目标：1. 了解火力发电厂和水电厂的基本原理；2. 掌握火力发电厂和水电厂的主要设备及其作用；3. 了解发电厂的运行过程和电力系统的组成。
教学内容：1. 火力发电厂的基本原理及其主要设备（锅炉、汽轮机、发电机）的作用；2. 水电厂的基本原理及其主要设备（水轮机、发电机）的作用；3. 发电厂的运行过程和电力系统的组成。
教学方法：1. 采用讲解和示例相结合的方式进行教学；2. 通过图片和视频资料，让学生直观地了解火力发电厂和水电厂的基本原理及其主要设备的作用；3. 引导学生进行小组讨论和思考，巩固所学知识。
教学评估：1. 通过课堂提问和小组讨论，了解学生对火力发电厂和水电厂的基本原理、主要设备及其作用的掌握情况；2. 通过书面测试，检查学生对发电厂的运行过程和电力系统的组成的理解程度。
章节三：发电厂的主要设备教学目标：1. 了解火力发电厂和水电厂的主要设备；2. 掌握锅炉、汽轮机、水轮机、发电机等设备的工作原理及其相互关系；3. 了解发电厂设备的维护和检修。
教学内容：1. 火力发电厂的主要设备（锅炉、汽轮机、发电机）的工作原理及其相互关系；2. 水电厂的主要设备（水轮机、发电机）的工作原理及其相互关系；3. 发电厂设备的维护和检修。
电厂电气部分课程设计
电厂电气部分课程设计一、课程目标知识目标：1. 学生能够理解并掌握电厂电气系统的基础知识，包括发电机、变压器、配电装置等主要设备的结构与工作原理。
2. 学生能够了解电厂电气设备的运行维护及安全管理措施，明确各类电气设备的安全操作规程。
3. 学生掌握电厂电气主接线及辅助接线的基本原理，具备分析和设计简单电气接线图的能力。
技能目标：1. 学生能够运用所学知识，分析电厂电气设备在实际运行中可能出现的故障及原因，并提出相应的解决措施。
2. 学生通过实验和操作练习，掌握基本的电气设备检查、维护和操作技能，提高动手能力。
3. 学生能够利用电气接线图进行简单电气系统的分析和设计，培养解决实际问题的能力。
情感态度价值观目标：1. 学生在学习过程中，培养对电力工程及电气设备的兴趣，增强对电力行业发展的关注和责任感。
2. 学生通过学习电厂电气设备的安全操作规程，树立安全意识，养成良好的安全操作习惯。
3. 学生通过小组合作和讨论，培养团队协作精神和沟通能力，提高自身综合素质。
本课程旨在帮助学生掌握电厂电气设备的基本知识，提高实际操作技能，同时注重培养学生的安全意识和团队协作能力，为今后从事电力工程及相关领域工作打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 电厂电气设备概述：介绍发电机、变压器、配电装置等主要设备的结构、原理及性能，对应教材第一章。
2. 电厂电气主接线及辅助接线：讲解电气主接线的基本原理、接线方式及辅助接线的配置，对应教材第二章。
3. 电厂电气设备运行与维护：分析电厂电气设备的运行特性、维护方法及安全管理措施，对应教材第三章。
4. 电气设备故障分析及处理：探讨电气设备在实际运行中可能出现的故障类型、原因及处理方法，对应教材第四章。
5. 电气设备操作与检查：教授电气设备的操作方法、检查流程及注意事项，对应教材第五章。
6. 电气接线图分析与设计：培养学生分析、设计简单电气接线图的能力，对应教材第六章。
电厂电气部分课程设计
电厂电气部分课程设计一、课程目标知识目标：1. 让学生掌握电厂电气设备的基本原理和结构，理解其工作流程。
2. 使学生了解电厂电气设备的主要参数及其在电力系统中的作用。
3. 帮助学生掌握电厂电气设备的安全操作规程和日常维护方法。
技能目标：1. 培养学生能够正确使用电厂电气设备，进行简单的操作和维护。
2. 提高学生分析电厂电气设备故障原因及处理问题的能力。
3. 培养学生运用所学知识解决实际问题的能力。
情感态度价值观目标：1. 培养学生对电厂电气设备的兴趣，激发他们学习电力知识的热情。
2. 培养学生团队合作意识，学会在团队中沟通交流，共同解决问题。
3. 增强学生的安全意识，认识到遵守安全操作规程的重要性。
课程性质：本课程为专业实践课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生为高中年级，具备一定的物理和电学基础，对电厂电气设备有一定了解，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，强化实践操作环节，提高学生的实际操作能力和解决问题的能力。
通过课程学习，使学生能够达到预定的学习成果。
二、教学内容本课程教学内容主要包括以下几部分：1. 电厂电气设备基本原理：讲解电厂电气设备的工作原理，包括发电机、变压器、断路器、隔离开关等主要设备。
2. 电厂电气设备结构：介绍电厂电气设备的主要结构组成，使学生了解各部件的作用和相互关系。
3. 电厂电气设备参数：阐述电厂电气设备的主要技术参数，如额定电压、额定电流、短路电流等，分析其在电力系统中的作用。
4. 安全操作规程与维护：详细讲解电厂电气设备的安全操作规程，以及日常维护保养方法。
5. 故障分析与处理：分析电厂电气设备常见故障原因，教授学生如何进行故障排查及处理。
6. 实践操作：安排学生进行电厂电气设备的实际操作，包括设备启动、停止、切换等操作，以及简单故障排除。
教学内容安排与进度：1. 第1周：电厂电气设备基本原理及结构介绍。
2. 第2周：电厂电气设备主要参数学习。
发电厂电气部分课程设计
发电厂电气部分课程设计设计题目火力发电厂电气主接线设计指导教师院（系、部）专业班级学号姓名日期发电厂电气部分课程设计任务书一、设计题目火力发电厂电气主接线设计二、设计任务根据所提供的某火力发电厂原始资料（详见附1），完成以下设计任务：1. 对原始资料的分析2. 主接线方案的拟定（至少两个方案）3. 变压器台数和容量的选择4. 所选方案的经济比较5. 主接线最终方案的确定三、设计计划本课程设计时间为一周，具体安排如下：第1天：查阅相关材料，熟悉设计任务第2 ~ 3天：分析原始资料，拟定主接线方案第4天：选择主变压器的台数和容量，对方案进行经济比较第5 ~ 6天：绘制主接线方案图，整理设计说明书第7天：答辩四、设计要求1. 按照设计计划按时完成2. 设计成果包括：设计说明书（模板及格式要求详见附2和附3）一份、主接线方案图（A3）一张指导教师：教研室主任：时间：摘要发电厂是电力系统的重要组成部分,也直接影响整个电力系统的安全与运行。
在发电厂中，一次接线和二次接线都是其电气部分的重要组成部分。
发电厂一次接线，即发电厂电气主接线。
其代表了发电厂高电压、大电流的电气部分主体结构，是电力系统网络结构的重要组成部分。
它直接影响电力生产运行的可靠性与灵活性，同时对电气设备选择、配电装置布置、继电保护、自动装置和控制方式等诸多方面有决定性的关系。
本设计是对配有2 ⨯ 50MW供热式机组， 2 ⨯ 600MW凝汽式机组的的大型火力发电厂电气主接线的设计，包括对原始资料的分析、主接线方案的拟定、变压器台数和容量的选择、方案的经济比较、主接线最终方案的确定。
关键词：火力发电厂；电气主接线目录1 前言 (5)2 原始资料分析 (6)2.1 工程情况 (6)2.2 电力系统情况 (6)3 主接线方案的拟定 (8)3.1 10.5kV电压级 (8)3.2 220kV电压级 (8)3.3 500kV电压级 (8)4 变压器的选择 (10)4.1 主变压器 (10)4.2 联络变压器 (10)5 方案的经济比较 (12)5.1 一次投资计算 (12)5.2 年运行费计算 (12)5.3 年费用计算 (12)6 主接线最终方案的确定 (13)7 结论 (14)8 参考文献 (15)1 前言电能是一种清洁的二次能源。
发电厂电气部分教案
发电厂电气部分教案章节一：电力系统概述教学目标：1. 了解电力系统的定义、功能和分类。
2. 掌握电力系统的组成和各部分的作用。
3. 了解电力系统的运行方式和特点。
教学内容：1. 电力系统的定义和功能。
2. 电力系统的分类。
3. 电力系统的组成：发电机、变压器、输电线路、配电线路、电力用户等。
4. 电力系统的运行方式：单相交流、三相交流、直流输电等。
5. 电力系统的特点：高压、大电流、远距离传输等。
教学方法：1. 讲授法：讲解电力系统的定义、功能、分类和运行方式。
2. 案例分析法：分析实际电力系统的组成和特点。
章节二：发电厂电气设备教学目标：1. 了解火力发电厂和核电站的电气设备组成。
2. 掌握各类电气设备的工作原理和性能。
3. 了解电气设备的分类和特点。
教学内容：1. 火力发电厂电气设备：发电机、变压器、母线、断路器等。
2. 核电站电气设备：发电机、变压器、核岛设备、常规岛设备等。
3. 电气设备的工作原理和性能：电磁感应、绝缘、断路等。
4. 电气设备的分类：一次设备、二次设备、辅助设备等。
5. 电气设备的特点：高压、高温、大电流等。
教学方法：1. 讲授法：讲解火力发电厂和核电站的电气设备组成。
2. 实验法：观察和分析电气设备的工作原理和性能。
章节三：电力系统保护教学目标：1. 了解电力系统保护的定义和作用。
2. 掌握电力系统保护的分类和原理。
3. 了解常见保护装置的结构和功能。
教学内容：1. 电力系统保护的定义和作用：防止电力系统故障和事故扩大，保障电力系统安全运行。
2. 电力系统保护的分类：继电保护、差动保护、接地保护等。
3. 保护原理：电气量保护、非电气量保护、综合保护等。
4. 常见保护装置：断路器、继电器、保护继电器等。
5. 保护装置的配置和整定：根据电力系统的要求进行保护装置的选择和参数设置。
教学方法：1. 讲授法：讲解电力系统保护的定义、分类和原理。
2. 实验法：观察和分析保护装置的结构和功能。
发电厂电气部分课程设计
❏发电厂容量的确定与国家经济发展规划、电力负 荷增长速度、系统规模和电网结构以及备用容量等 因素有关。发电厂装机容量标志着发电厂的规模和 在电力系统中的地位和作用。在设计时，对发展中 的电力系统，可优先选用较为大型的机组。但是， 最大单机容量不宜大于系统总容量的10％，以保证 在该机检修或事故情况下系统的供电可靠性。
三、主变压器容量的确定原则
29
2．具有发电机电压母线接线的主变压器
容台容数确定原则：量数 ②③为当接在发电压机发对电在保接若确当
机电母电母电压
线压电上有负的2接线母压
台最荷及大供以上电一可主变压器时，或修检组机的台者当靠其供容于最大热发量接中性因负母线退出限需故而动荷运制行
不应，主少时他应其力不器出压厂变本行于2台压器。应器其能应总能输容从送量电除母满剩统述几功点的率送倒余上系足线力7要0求％，
❏方案比较常用的方法有最小费用法、净现值法、 内部收益率法、抵偿年限法。
❏在课程设计中，主要采用抵偿年限法。
四、主接线方案的经济比较
如：发电机容量容50量MW确，定功原率则因：数
量0压.8为负，荷厂最用小电15率MW 1投①有负率在母压主剩系在电最扣后应电剩0，％当入统发荷。发线母要余满压小除能压余，则，发运。电 和主电和线 作功足供负厂将母有主主发电行机剩变机升之用率发电荷用发线功变变电机时电余连电高间是送电的负电上和压，压机全，压功接压电将入，机日荷机的无器并器电部容 功容量送人系
❏主变压器和发电机中性点接地方式是一个综合性 问题。它与电压等级、单相接地短路电流、过电压 水平、保护配置等有关，直接影响电网的绝缘水平、 系统供电的可靠性和连续性、主变压器和发电机的 运行安全以及对通信线路的干扰等。
一、对原始资料分析
发电厂电气部分课设-课程设计(精编文档).doc
【最新整理，下载后即可编辑】《发电厂电气部分》课程设计目录第1章概述 5 1.1 设计的依据． 5 1.2 电力系统概述 5 1.3 110kV变电所各级电压负荷情况分析． 61.4 110kV变电所的自然条件 6第2章电气主接线7 2.1 电气主接线设计的基本要求7 2.2 主变压器台数、容量、型式的选择72.3 电气主接线设计方案的技术经济比较与确定92.4 110kV变电所主接线图15第3章所用电接线设计163.1 所用电设计的要求及原则．163.2 所用变的确定及所用变接线的选择16第4章短路电流计算194.1 短路电流计算的条件194.2 短路电流计算方法和步骤194.3 三相短路电流计算20第5章电气设备选择255.1 电气设备选择的一般条件255.2 10kV配电装置电气设备选择25．5.3 110kV配电装置电气设备的选型33参考文献41第1章概述1．1设计的依据1.1.1依据根据设计任务书下达的任务和原始数据设计。
1.1.2设计内容为了满足该县负荷发展及电网电力交换的需要，优化该县的电网结构，拟在县城后山设计建设一座110/10的降压变电所，简称110kV 变电所。
1.2电力系统概述1.2.1本变电所与电力系统联系12连。
由于原始数据未提供电力系统XX、S及110kV变电所接线路长度j取为100MVA;按供电半径不大于5kM要L。
这里将XX取为0.0451, Sj求,110kV线路长度定为4.8kM。
1.2.2 110kV变电所在电力系统中的地位和作用1、根据110kV变电所与系统联系的情况，该变电站属于终端变电所。
2、110kV变电所主要供电给本地区用户，用电负荷属于Ⅱ类负荷。
1.3 110kV变电所各级电压负荷情况分析1.3.1供电方式110kV侧：共有两回进线，由系统连接双回线路对110kV变电所供电。
10kV侧：本期出线6回，由110kV变电所降压后供电。
1.3.2负荷数据1、全区用电负荷本期为27MW，共6回出线，每回按4.5MW计；远期50MW，14回路，每回按3.572MW设计；最小负荷按70％计算，供电距离不大于5kM。
发电厂电气部分教案
发电厂电气部分教案一、教学目标1. 让学生了解发电厂的基本概念、分类和组成。
2. 使学生掌握火力发电厂和水电厂的电气部分的基本原理和主要设备。
3. 培养学生对发电厂电气部分的兴趣和好奇心，提高其分析和解决问题的能力。
二、教学内容1. 发电厂概述1.1 发电厂的概念1.2 发电厂的分类1.3 发电厂的组成2. 火力发电厂电气部分2.1 火力发电厂的基本原理2.2 火力发电厂的主要设备2.3 火力发电厂的电气主接线3. 水电厂电气部分3.1 水电厂的基本原理3.2 水电厂的主要设备3.3 水电厂的电气主接线三、教学方法1. 采用讲授法，讲解发电厂电气部分的基本概念、原理和设备。
2. 使用案例分析法，分析火力发电厂和水电厂的电气主接线实例。
3. 鼓励学生提问和参与讨论，提高学生的积极性和主动性。
1. 教材或教学资源：《发电厂电气部分》相关教材或教学资源。
2. 教学PPT：制作发电厂电气部分的教学PPT，包括图文并茂的内容和实例。
3. 教学设备：投影仪、计算机等教学设备。
五、教学评价1. 课堂问答：检查学生对发电厂电气部分的基本概念和原理的理解。
2. 课后作业：布置相关课后作业，巩固学生对发电厂电气部分的知识。
3. 小组讨论：评估学生在讨论中的表现，检查学生对发电厂电气部分的应用能力。
六、教学内容4. 发电厂电气设备的运行与维护4.1 发电厂电气设备的运行原理4.2 发电厂电气设备的维护方法4.3 发电厂电气设备的安全操作5. 发电厂电气系统的保护与控制5.1 发电厂电气系统的保护原理5.2 发电厂电气系统的控制方法5.3 发电厂电气系统的自动化技术七、教学方法1. 采用讲授法，讲解发电厂电气设备的运行与维护的基本原理和方法。
2. 使用案例分析法，分析发电厂电气设备的安全操作实例。
3. 鼓励学生提问和参与讨论，提高学生的积极性和主动性。
1. 教材或教学资源：《发电厂电气部分》相关教材或教学资源。
2. 教学PPT：制作发电厂电气设备的运行与维护的教学PPT，包括图文并茂的内容和实例。
发电厂的电气课程设计
发电厂的电气课程设计一、课程目标知识目标：1. 学生能理解发电厂的基本工作原理，掌握电气设备的基本构造和功能。
2. 学生能掌握电力系统中常用的电气参数，如电压、电流、功率等，并了解它们之间的关系。
3. 学生能了解发电厂电气设备的安全操作规程和事故处理方法。
技能目标：1. 学生能运用所学知识，分析发电厂电气系统的故障原因，并提出解决措施。
2. 学生能通过实际操作，掌握发电厂电气设备的维护保养方法。
3. 学生能运用绘图软件，绘制发电厂电气系统图，并进行简单的设计计算。
情感态度价值观目标：1. 学生培养对电力工程领域的兴趣，激发学习热情，树立正确的专业观。
2. 学生树立安全意识，遵循电气设备操作规程，养成良好的工作习惯。
3. 学生培养团队协作精神，提高沟通与交流能力，为将来从事电力工程工作奠定基础。
分析课程性质、学生特点和教学要求，本课程将目标分解为具体的学习成果，以便后续的教学设计和评估。
在课程实施过程中，注重理论与实践相结合，提高学生的实际操作能力，使他们在掌握专业知识的同时，形成良好的职业素养。
二、教学内容本课程教学内容主要包括以下几部分：1. 发电厂概述：介绍发电厂的分类、发展历程、基本工作原理及在我国电力系统中的地位。
2. 电气设备及其原理：讲解发电机、变压器、断路器、隔离开关、负荷开关等主要电气设备的工作原理、结构特点及功能。
3. 电力系统参数：阐述电压、电流、功率、功率因数等电气参数的定义、计算方法及其相互关系。
4. 发电厂电气系统设计：分析发电厂电气主接线、配电装置、保护装置、自动化装置等系统设计原则和方法。
5. 安全操作与事故处理：介绍发电厂电气设备的安全操作规程、事故处理流程及应急预案。
6. 设备维护与保养：讲解发电厂电气设备的日常维护、保养方法及注意事项。
7. 实践操作与技能训练：安排学生进行发电厂电气设备操作、故障分析、绘图及设计计算等实际操作训练。
教学内容根据课程目标制定详细的教学大纲，明确教学内容的安排和进度。
《发电厂电气部分课程设计》教学大纲
《发电厂电气部分课程设计》教学大纲课程名称：发电厂电气部分课程设计课程代号：02356040 学时数：1周学分数：1.0适用专业：电气工程及其自动化一、本课程的地位、任务和作用本课程是电气工程及其自动化专业（电力系统自动化方向）必修课程。
主要通过对某3-5台50-100MW机组的火力发电厂（或变电所）电气一次部分进行设计，使学生掌握发电厂电气设计的基本方法，深化学生对发电厂电气设备、高压配电装置的理解，培养学生分析、解决问题的能力和工程应用能力。
二、本课程的相关课程先修课程：电力系统分析、发电厂电气部分、电力系统继电保护三、本课程的基本内容和要求（一）基本内容1、电气主接线的设计；2、短路电流实用计算方法；3、电气设备选择方法；4、配电装置设计规划及选择；5、发电厂总平面布置。
6、电气工程图绘制7、撰写课程设计说明书。
（二）课程设计教学基本要求1、对某3-5台50-100MW机组的火力发电厂（或变电所）电气一次部分进行设计，掌握设计的基本方法与步骤。
2、要求会利用工程软件应用于设计中。
四、课程设计选题1、某110-220kV 地区变电所电气一次部分设计。
2、某300MW 凝汽式火力发电厂电气一次部分设计。
五、学时分配具体分配参见下表：六、成绩评定从以下三个方面考核。
1、现场考核：考察学生分析问题的能力和软件操作的熟练程度。
2、书面考核：考察课程设计报告的质量。
3、纪律考核：考察学生的组织纪律、出勤情况和工作态度等。
七、推荐教材和主要参考书：1、《发电厂电气部分课程设计参考资料》，黄纯华编，中国电力出版社。
2001 年出版；2、《电力系统稳态分析》（第二版），陈珩编，中国电力出版社，1995年出版；3、《电力系统暂态分析》（第三版），李光琦，西安交通大学，2002 年出版；4、《电力工程电气设计手册》，第一分册，六院合编，中国电力出版社。
注：关于变电所（站）变电所按其在系统中的作用和地位可分为一下几种：（一）系统枢纽变电站。
发电厂电气课程设计
发电厂电气课程设计一、教学目标本课程的教学目标是使学生掌握发电厂电气的基本原理、设备及其运行维护方法。
通过本课程的学习，学生应能理解电气设备在发电厂中的作用，掌握各类电气设备的工作原理和特性，了解发电厂电气系统的运行规律和维护方法。
1.了解发电厂电气设备的基本原理和结构。
2.掌握发电厂电气设备的工作特性及运行维护方法。
3.理解发电厂电气系统的基本组成和运行规律。
4.能够分析发电厂电气设备的工作过程和运行状态。
5.具备发电厂电气设备故障诊断和处理能力。
6.熟练使用相关仪器仪表进行电气参数测量和分析。
情感态度价值观目标：1.培养学生对发电厂电气行业的兴趣，提高其专业认同感。
2.培养学生严谨的科学态度和团队合作精神。
3.使学生认识到电气安全的重要性，树立安全第一的意识。
二、教学内容本课程的教学内容主要包括发电厂电气设备的基本原理、结构、运行维护方法以及电气系统的组成和运行规律。
具体包括以下几个方面：1.发电厂电气设备：发电机、变压器、开关设备、电缆、母线等。
2.发电厂电气设备的运行维护：设备启动、停机、运行参数监测、故障处理等。
3.发电厂电气系统：电气主接线、保护、自动化装置、电力系统稳定性等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
包括：1.讲授法：通过教师的讲解，使学生掌握电气设备的基本原理和运行维护方法。
2.案例分析法：分析实际案例，使学生更好地理解电气设备的运行特性和故障处理方法。
3.实验法：通过实验操作，使学生掌握电气设备的使用方法和运行规律。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：《发电厂电气》，为学生提供系统性的理论知识。
2.参考书：《发电厂电气设备运行与维护》，为学生提供实践操作指导。
3.多媒体资料：制作课件、视频等，丰富教学手段，提高学生学习兴趣。
4.实验设备：发电机、变压器、开关设备等，为学生提供实践操作机会。
五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。
发电厂电气部分课程设计 (3)
发电厂电气部分课程设计
电力工程中的发电厂电气部分课程设计可以涵盖以下内容：
1. 发电机组系统设计：包括发电机的类型选择、容量计算、并网方式、电气参数等方面的设计。
2. 发电机保护系统设计：对发电机组的过电流、过载、欠频、失磁等故障进行保护设计，并制定相应的保护措施。
3. 发电机组的调节与控制系统设计：设计调节系统，包括
电气自动调压器、电流调节器和功角调节器等设备，实现
电压、频率和功角的自动稳定控制。
4. 发电厂的变电站设计：对发电厂的变电所进行设计，包
括主变压器选择、变电设备配置、接线方式等。
5. 发电厂的电力系统稳定性设计：考虑电气控制调节和保
护系统的干扰，设计电力系统稳定性相关措施。
6. 发电厂的并网设计：设计并网系统，包括并网保护、同
步控制、电能计量等方面的设计。
7. 发电厂的电力负荷管理设计：设计电力负荷管理系统，
实现对负荷的调度和管理。
8. 发电厂的电气安全设计：设计电气安全系统，包括接地、防雷、防爆等方面的设计。
以上是发电厂电气部分课程设计的一些内容，实际的设计
内容可以根据具体情况和课程要求进行调整和补充。
发电厂电气部分课程教案
发电厂电气部分课程教案注：表中（）选项请打“∨”“发电厂电气部分"课程教案（1)一、讲授题目：绪论二、教学目的:作为平台课程，涉及的专业学生不同，应在课程的开始全面介绍电力专业的相关课程内容，让同学门对专业课程有个初步了解，以便选修相关课程。
通过本章内容的讲解，使学生对我国电力工业及发展历史和方向有一个比较全面的了解，引起同学们对专业课程的兴趣.三、重点与难点：重点:1）我国电力工业发展简况。
2）电力工业发展前景。
3)能源和电能.4）发电厂的类型。
5）变电所的类型。
6)发电厂的电气设备。
四、教学手段：本章的内容比较多，单纯地靠板书无法给同学们一个深刻的印象，应采用多媒体等辅助教学手段，引入大量的图片来讲解。
五、教学过程、时间分配：六、实验：无七、习题：习题集1—3、1-4、2-1、2—2、2—3“发电厂电气部分”课程教案（2）一、讲授题目：导体的发热和电动力二、教学目的：使学生深入了解电力系统导体发热和电动力的危害，掌握提高导体长期载流量的措施，短时发热的特点，短时发热导体可能出现的最高温度计算方法，以及计算导体电动力的方法，为电气设备的选择提供基础。
三、重点与难点：重点：1）导体载流量和运行温度计算方法。
2）载流导体短路时发热计算方法。
3)载流导体短路时电动力计算方法。
难点：1）载流导体短路时发热导体出现最高温度的计算方法四、教学手段：本章的公式比较多,推导过程复杂,但结论都比较简单，在充分理解推导过程含义的基础上，熟练掌握这些计算方法。
五、教学过程、时间分配：六、实验：无七、习题：习题集3-1～3-12“发电厂电气部分"课程教案（3）一、讲授题目电气主接线二、教学目的了解对电气主接线的基本要求,熟练掌握各类电气主接线的形式及特点，了解发电厂和变电所主变压器的选择，掌握限制短路电流的意义及方法，了解各类发电厂和变电所电气主接线的特点。
三、重点与难点教学重点：1．对电气主接线的基本要求；2．各类电气主接线的形式及特点;3．限制短路电流的方法。
发电厂电气部分110KV变电站课程教学设计
二、设计原始资料1、电力系统接线及参数如图1所示，待设计的变电站为丙变电站，是一个110系统的枢纽变电站。
2、待设计的变电站的电压等级为：110kV、35kV、10kV。
5～10年规划负荷如下：2.1 35kV电压级：架空出线6回，每回出线最大输送功率5MW，送电距离30km，功率因数,Ⅰ、Ⅱ类负荷所占比例为60％. 负荷同时率取0。
9。
2.2 10kV电压级：架空出线10回，每回架空出线最大输送功率2MW，送电距离6km，功率因数:cosΦ=0.8。
,Ⅰ、Ⅱ类负荷所占比例为70％.负荷同时率取0.9。
3、自然条件：站址为农田，土质为黏土，土壤电阻率ρ=60m海拔高度.处于Ⅳ类气象区。
4、各电压级进出线方向110kV进线为同一方向进线；35kV出线为两个方向出线；10kV出线为多方向出线。
5、各电压级母线后备保护的动作时间：10kV母线1s；35kV母线2s；110kV母线3s。
6、依据负荷曲线，变电站最大负荷利用小时数。
7、电力系统直流分量电流衰减时间常数，（冲击系数）。
8、系统运行方式：最大运行方式为发电厂机组全部投入，变电站110kV为4回进线、最小运行方式为每个电厂停一台发电机，变电站110kV各发电厂只有一回进线。
此表装订在报告（论文）的前面。
摘要本摘要主要进行110KV变电站设计。
首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关，并确定配电装置。
根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。
本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图的绘制。
发电厂电气部分》课程教学大纲.doc
发电厂电气部分》课程教学大纲课程代码:023100课程名称：发电厂电气部分英文名称：Electrical Equipments and Circuits in Power Plants课程总学时：60 （其中理论课48学时，实践12学吋）学分：4课程类别：必修课程性质：专业核心课先修课程：电路、电机学、电力系统分析而向专业：电力系统自动化技术开课单位：电气工程系一、课程的性质、地位和任务发电厂电气部分是电力系统自动化技术专业的核心专业课，也是一门理论与实际结合较紧密的课程。
本课程主耍讲述发电厂、变电所电气一•次系统的工作原理、基本结构、设计方法及运行理论，以及部分电气二次系统的原理和技术。
本课程的主要任务是从应用的角度出发，使学生掌握发电厂、变电站主接线基本形式、各类发电厂的接线特点、主接线设计方法、厂用电接线、配电装置、主要电气设备及其选择方法、控制与信号以及电弧理论、发热理论、电动力理论等内容。
通过本课程的学习，使学生获得必须的发电厂变电站电气部分的基本知识和实践技能，初步掌握发电厂、变电站电气主系统的设计与计算方法，树立理论联系实际的观点，培养实践能力、创新意识和创新能力，为以后从事有关电气设计、检修、安装、运行、维护及管理等工作奠定必要的基础。
二、课程的教学目标（一）理论、知识方面（1）了解不同类型发电厂的发电过程；掌握发电厂、变电站主接线基本形式；（2）理解导体发热、电动力计算的实质，掌握计算方法；熟练掌握电气设备的图形符号和文字符号，熟悉其工作原理及应用场合；（3）理解垠小安全净距的概念，了解配电装置的类型，掌握配电装置的布置原则；（4）熟悉二次回路不同的接线方式，掌握断路器的控制与信号电路的分析方法；（5）熟悉发电厂变电站运行操作的相关规程、规范；熟悉常用电气设备使用的于册；熟悉3〜110RV发电厂变电站设计手册。
（二）能力、技能方面（1）具有电气设备选择和校验的能力，具有电气元件安装、调试的能力；（2）熟悉操作栗制度和工作票制度，掌握常用电气装置之间倒闸操作的操作过程；（3）具备初步的中小型发电厂和变电所主接线设计的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂电气部分课程教案
注：表中（）选项请打“∨”
一、讲授题目：绪论
二、教学目的：
作为平台课程，涉及的专业学生不同，应在课程的开始全面介绍电力专业的相关课程内容，让同学门对专业课程有个初步了解，以便选修相关课程。
通过本章内容的讲解，使学生对我国电力工业及发展历史和方向有一个比较全面的了解，引起同学们对专业课程的兴趣。
三、重点与难点：
重点：
1）我国电力工业发展简况。
2）电力工业发展前景。
3）能源和电能。
4）发电厂的类型。
5）变电所的类型。
6）发电厂的电气设备。
四、教学手段：
本章的内容比较多，单纯地靠板书无法给同学们一个深刻的印象，应采用多媒体等辅助教学手段，引入大量的图片来讲解。
五、教学过程、时间分配：
六、实验：无
七、习题：习题集1-3、1-4、2-1、2-2、2-3
一、讲授题目：导体的发热和电动力
二、教学目的：
使学生深入了解电力系统导体发热和电动力的危害，掌握提高导体长期载流量的措施，短时发热的特点，短时发热导体可能出现的最高温度计算方法，以及计算导体电动力的方法，为电气设备的选择提供基础。
三、重点与难点：
重点：
1）导体载流量和运行温度计算方法。
2）载流导体短路时发热计算方法。
3）载流导体短路时电动力计算方法。
难点：
1）载流导体短路时发热导体出现最高温度的计算方法
四、教学手段：
本章的公式比较多，推导过程复杂，但结论都比较简单，在充分理解推导过程含义的基础上，熟练掌握这些计算方法。
五、教学过程、时间分配：
六、实验：无
七、习题：习题集3-1~3-12
3
一、讲授题目电气主接线
二、教学目的
了解对电气主接线的基本要求，熟练掌握各类电气主接线的形式及特点，了解发电厂和变电所主变压器的选择，掌握限制短路电流的意义及方法，了解各类发电厂和变电所电气主接线的特点。
三、重点与难点
教学重点：
1．对电气主接线的基本要求；
2．各类电气主接线的形式及特点；
3．限制短路电流的方法。
难点：
a)带旁路母线电气主接线的倒闸操作；
b)一台半断路器主接线的特点分析；
c)分裂电抗器限制短路电流的原理分析。
四、教学手段
课堂讲授时辅以多媒体教学和相关录像放映，并结合后续发电厂电气部分课程设计，使学生全面掌握各类电气主接线的形式及特点。
五、教学过程、时间分配
六、实验(无)
七、习题习题集4-2、4-3、4-4、4-9、4-10。
一、讲授题目：厂用电
二、教学目的：
了解厂用电接线的特点，掌握电动机自启动的校验方法。
三、重点与难点：
重点：
1）厂用电及其厂用负荷分类。
2）厂用电源引接及厂用电接线形式。
3）厂用电动机自启动校验。
难点：
1）厂用电动机的自启动校验。
四、教学手段：
以板书为主，介绍不同类型发电厂的厂用接线时可采用多媒体辅助教学。
五、教学过程、时间分配：
六、实验：无
七、习题：习题集5-1、5-2、5-3、5-5、5-6、5-7、5-9、5-10
5
一、讲授题目：导体和电气设备的原理与选择
二、教学目的：
掌握高压断路器和隔离开关的原理；电磁式电流互感器原理；电磁式电压互感器原理；电容式电压互感器原理；互感器在主接线中配置原则；电器选择的一般条件
三、重点与难点：
重点
1）高压断路器和隔离开关的原理
2）电磁式电流互感器原理
3）电磁式电压互感器原理
4）电容式电压互感器原理
难点：
1）高压断路器灭弧以及切断短路电流的分析；
2）电容式电压互感器原理。
四、教学手段：板书与多媒体教学相结合
五、教学过程、时间分配：
六、实验：无
七、习题：习题集6-2、6-3、6-5、6-10、6-12
一、讲授题目：配电装置
二、教学目的：
了解对配电装置的基本要求，掌握最小安全净距的概念，了解配电装置的类型及应用，了解配电装置的设计原则及步骤。
掌握屋内配电装置的类型及布置原则，掌握屋外配电装置的分类及特点，掌握成套配电装置的类型及特点。
掌握配电装置配置图、断面图和平面图的概念。
三、重点与难点：
重点：
1)配电装置最小安全净距的概念；
2)屋内配电装置的类型及布置原则；
3)屋外配电装置的类型及特点；
4)成套配电装置的类型及特点。
难点：
配电装置配置图、断面图和平面图及其相互之间的关系。
四、教学手段：多媒体教学
五、教学过程、时间分配：
六、实验：无
七、习题：习题集7-1、7-2、7-3、7-5、7-6、7-7
7
一、讲授题目：发电厂和变电站的控制与信号
二、教学目的：
使学生掌握发电厂的控制方式、二次回路接线图的概念、断路器的控制与信号分析方法、中央信号的原理与分析方法。
三、重点与难点：
重点：
1）二次回路接线图的概念；
2）断路器的控制与信号分析方法；
3）中央信号的原理与分析方法；
难点：
1）断路器的控制与信号；
2）中央信号。
四、教学手段：
板书与多媒体教学相结合。
五、教学过程、时间分配
六、实验：无
七、习题：习题集8-1、8-2、8-3、8-4、8-5、8-6、8-7、8-8、8-9。
