道路勘测设计杨少伟课后答案最全的版本第三版
道路勘测设计课后习题复习题参考答案资料
《道路勘测设计》复习思考题第一章:绪论2.城市道路分为几类 ?答:快速路,主干路,次干路,支路。
3. 公路工程建设项目一般采用几阶段设计?答:一阶段设计:即施工图设计,适用于技术简单、方案明确的小型建设项目。
两阶段设计:即初步设计和施工图设计,适用于一般建设项目。
三阶段设计:即初步设计、技术设计和施工图设计,适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4.道路勘测设计的研究方法答:先对平、纵、横三个基本几何构成分别进行讨论,然后以汽车行驶特性和自然条件为基础,把他们组合成整体综合研究,以实现空间实体的几何设计。
5.设计车辆设计速度 .答:设计车辆:指道路设计所采用的具有代表性车辆。
设计速度:指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响?答:主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章:平面设计1.道路的平面、纵断面、横断面。
答:路线在水平面上的投影称作路线的平面,沿中线竖直剖切再行展开则是路线的纵断面,中线上任一点法向切面是道路在该点的横断面。
2.为何要限制直线长度?答:在地形起伏较大地区,直线难与地形相适应,产生高填深挖,破坏自然景观,运用不当会影响线形的连续性,过长会使驾驶员感到单调、疲惫急躁,不利于安全行驶。
3.汽车的行驶轨迹特征。
答:轨迹是连续的,曲率是连续的饿,曲率变化率是连续的。
4.公路的最小圆曲线半径有几种?分别在何种情况下使用。
答:极限最小半径,特殊困难情况下使用,一般不轻易使用;一般最小半径,通常情况下使用;不设超高的最小半径,在不必设置超高就能满足行驶稳定性的圆曲线使用。
5.平面线形要素及各要素的特点。
答:直线,圆曲线,缓和曲线。
6.缓和曲线的作用,确定其长度因素。
道路勘测技术杨少伟道路勘测设计试卷及课后习题答案
道路勘测技术杨少伟道路勘测设计试卷及课后习题答案课后习题参考答案第五章 横断面设计5.1 某新建三级公路,设计速度V =30km/h ,路面宽度B =7m ,路拱i G =2%,路肩b J =0.75m ,i J =3%。
某平曲线α=34°50"08´,R =150m ,L s =40m ,交点桩号为K7+086.42。
试求曲线上5个主点及下列桩号的路基路面宽度、横断面上的高程与设计高程之差:1)K7+030;2) K7+080;3)K7+140;4) K7+160(圆曲线上的全加宽与超高值按《规范》处理) 解:已知:JD =K7+086.42,α=34°50′08″,R =150 m ,L s =40 m平曲线要素计算:243320.44424238419.9882240s ss s L L p R R L L q R --====s +tan 67.186=+131.199=+sec 7.6742 3.173T R p q L R L E R p R J T L ααα+⋅=()=2=()-=2=-=主点桩号计算:ZH =K7+019.234 HY =K7+059.234QZ= K7+074.834 YH =K7+110.433 HZ =K7+150.433 超高过渡及加宽计算:超高过渡采用内边轴旋转,加宽线性过渡,路基边缘为设计高程,山岭重丘区三级公路采用第一类加宽:b =0.6 m ,已知i h =4%,则x 0=i a /i h ⋅L c =2/4×40=20 mK7+030处:(前缓和曲线上)ΔΔx =10.766 b x =x/L c ⋅b =0.16 m ,i 内=ig =2%,i 外=x/ L c ⋅2i h -i g =0.1532% B内=3.66 B外=3.50 b j =0.75 B内’=4.41 B 外’=4.25 △h内=b j ⋅i j -(b j +b x )i内=0.75×3%-(0.75+0.16)×2%=0.004△h 内’=b j ⋅i j -b j ⋅i 内=0.75×3%-0.16×2%=位置0.019△h中=b j⋅i j+B/2⋅i内=0.75×3%+7.0/2×2%=0.093△h外=b j⋅i j+B/2⋅(i内+i外)=0.75×3%+3.5×(2%+0.1532%)=0.098△h外’=b j⋅i j+B/2⋅i内+(B/2 + b j)⋅i外=0.75×3%+3.5×2%+(3.5+0.75)×0.1532%=0.099K7+080处:(圆曲线上)位置i内=i外=4%B内=4.10 B外=3.50 B内′=4.85 B外′=4.25△h内=b j⋅i j-(b j+b x)i内=0.75×3%-(0.75+0.16)×4%=-0.032△h内′=b j⋅i j-b j⋅i内=0.75×3%-0. 6×4%=0.002△h中=b j⋅i j+B/2⋅i内=0.75×3%+7.0/2×4%=0.163△h外=b j⋅i j+B/2⋅(i内+i外)=0.75×3%+3.5×(4%+4%)=0.303△h外′=b j⋅i j+B/2⋅i内+(B/2 + b j)⋅i外=0.75×3%+3.5×4%+(3.5+0.75)×4%=0.333K7+140处:(与K7+030处相似,后缓和曲线上)i内=i g=2%x=10.433 b x=0.16 i外=0.0866%△h内=b j⋅i j-(b j+b x)i内=0.75×3%-(0.75+0.16)×2%=0.004△h内′=b j⋅i j-b j⋅i内=0.75×3%-0. 6×2%=0.019△h中=b j⋅i j+B/2⋅i内=0.75×3%+7.0/2×2%=0.093△h外=b j⋅i j+B/2⋅(i内+i外)=0.75×3%+3.5×(2%+0.0866%)=0.096△h外′=b j⋅i j+B/2⋅i内+(B/2 + b j)⋅i外=0.75×3%+3.5×2%+(3.5+0.75)×0.0866%=0.096K7+160处:(直线段上)B内=3.50 B外=3.50 B内’=4.25 B外’=4.25△h内=0△h内′=b j⋅i j=0.023△h中=b j⋅i j+B/2⋅i g=0.75×3%+7.0/2×4%=0.093△h外=0△h外′=b j⋅i j=0.0235.2某双车道公路,设计速度V=60km/h,路基宽度8.5m,路面宽度7.0m。
最新《道路勘测设计》-章课后习题及答案
《道路勘测设计》-章课后习题及答案------------------------------------------作者xxxx------------------------------------------日期xxxx第二章 平面设计2-5.设某二级公路设计速度为80km/h ,路拱横坡为2%。
⑴试求不设超高的圆曲线半径及设置超高(% 8 i h =)的极限最小半径(μ值分别取0。
035和0。
15)。
⑵当采用极限最小半径时,缓和曲线长度应为多少(路面宽B = 9 m ,超高渐变率取1/150)? 解:⑴不设超高时:)(h V R i 1272+=μ=0.02)]-(0.035[127802⨯=3359。
58 m, 教材P 36表2-1中,规定取2500m。
设超高时:)(h V R i 1272+=μ=0.8)](0.15[127802+⨯=219。
1 m, 教材P36表2—1中,规定取250m 。
⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得:缓和曲线长度:=∆=pi B L '150/1%2%89)(+⨯=135 m 2-6 某丘陵区公路,设计速度为40km/h,路线转角"38'04954︒=α,4JD 到5JD 的距离D=267。
71m 。
由于地形限制,选定=4R 110m,4s L =70m ,试定5JD 的圆曲线半径5R 和缓和曲线长5s L .解:由测量的公式可计算出各曲线要素:πδπβ︒•=︒•=-==1806,18022402m ,240000200032R l R l R l l R l p , R T l R L m p R T -=+︒-=+•+=2q 2180)2(,2tan)(00,πβαα解得:p=1。
86 m , q = 35 m , =4T 157.24 m , 则=5T 267。
71-157。
24 = 110.49 m考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素,拟定5s L =60 m,则有:522460p R = ,30260m ==,"28'20695︒=α 解得=5R 115。

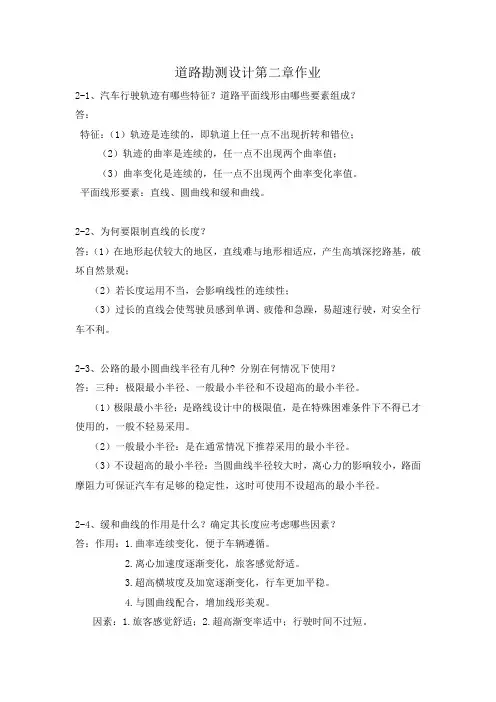

大学道路勘测设计第三版(杨少伟)第二章作业
道路勘测设计第二章作业2-1、汽车行驶轨迹有哪些特征?道路平面线形由哪些要素组成?答:特征:(1)轨迹是连续的,即轨道上任一点不出现折转和错位;(2)轨迹的曲率是连续的,任一点不出现两个曲率值;(3)曲率变化是连续的,任一点不出现两个曲率变化率值。
平面线形要素:直线、圆曲线和缓和曲线。
2-2、为何要限制直线的长度?答:(1)在地形起伏较大的地区,直线难与地形相适应,产生高填深挖路基,破坏自然景观;(2)若长度运用不当,会影响线性的连续性;(3)过长的直线会使驾驶员感到单调、疲倦和急躁,易超速行驶,对安全行车不利。
2-3、公路的最小圆曲线半径有几种? 分别在何情况下使用?答:三种:极限最小半径、一般最小半径和不设超高的最小半径。
(1)极限最小半径:是路线设计中的极限值,是在特殊困难条件下不得已才使用的,一般不轻易采用。
(2)一般最小半径:是在通常情况下推荐采用的最小半径。
(3)不设超高的最小半径:当圆曲线半径较大时,离心力的影响较小,路面摩阻力可保证汽车有足够的稳定性,这时可使用不设超高的最小半径。
2-4、缓和曲线的作用是什么?确定其长度应考虑哪些因素?答:作用:1.曲率连续变化,便于车辆遵循。
2.离心加速度逐渐变化,旅客感觉舒适。
3.超高横坡度及加宽逐渐变化,行车更加平稳。
4.与圆曲线配合,增加线形美观。
因素:1.旅客感觉舒适;2.超高渐变率适中;行驶时间不过短。
2-5、设某二级公路设计速度为80km/h ,路拱横坡为2%。
(1)试求不设超高的圆曲线半径及设置超高(% 8 i h =)的极限最小半径(μ值分别取0.035和0.15)。
(2) 当采用极限最小半径时,缓和曲线长度应为多少(路面宽B = 9 m ,超高渐变率取1/150) ?解:(1)不设超高时:)(h V R i 1272+=μ=0.02)]-(0.035[127802⨯=3359.58 m ,规范中取3350m.设超高时:)(h V R i 1272+=μ=0.8)](0.15[127802+⨯=219.1 m ,规范中取250m 。

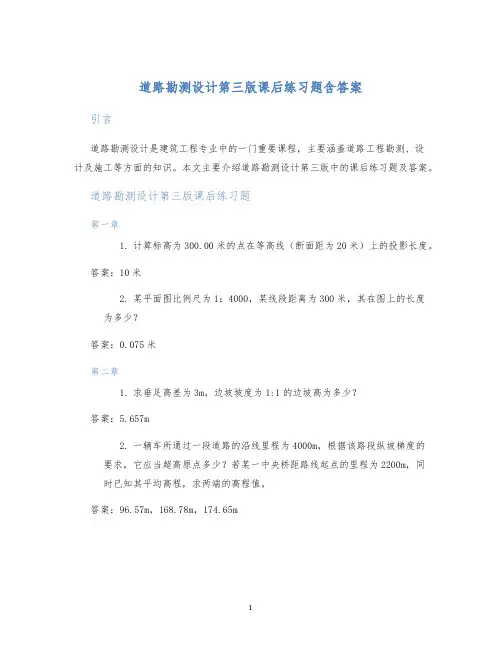

道路勘测设计第三版课后练习题含答案
道路勘测设计第三版课后练习题含答案
引言
道路勘测设计是建筑工程专业中的一门重要课程,主要涵盖道路工程勘测、设
计及施工等方面的知识。
本文主要介绍道路勘测设计第三版中的课后练习题及答案。
道路勘测设计第三版课后练习题
第一章
1.计算标高为300.00米的点在等高线(断面距为20米)上的投影长度。
答案:10米
2.某平面图比例尺为1:4000,某线段距离为300米,其在图上的长度
为多少?
答案:0.075米
第二章
1.求垂足高差为3m,边坡坡度为1:1的边坡高为多少?
答案:5.657m
2.一辆车所通过一段道路的沿线里程为4000m,根据该路段纵坡梯度的
要求,它应当超高原点多少?若某一中央桥距路线起点的里程为2200m,同
时已知其平均高程,求两端的高程值。
答案:96.57m,168.78m,174.65m
第三章
1.求某一房屋的建筑用地面积,东西距为18m,南北距为12m,距东南
角10m处的点标高为25.21m,距西北角15m处的地面高程为25.73m,并已知地形分别为1级、2级、3级,距形分别为400m²、300m²、200m²。
答案:216m²
2.一条规划红线内的机场跑道,总长为3500m,顺坡边坡为3%,倒坡边
坡为1%,那么,梯度点高差为多少m?
答案:36.11m
结论
通过上述课后练习题及对应的答案,我们可以了解到道路勘测设计第三版中各章节所涉及的知识及计算方法,有助于我们更好地掌握相关知识点,提高实际操作能力。
道路勘测设计课后习题复习题参考答案
《道路勘测设计》复习思考题第一章:绪论2. 城市道路分为几类?答:快速路,主干路,次干路,支路。
3. 公路工程建设项目一般采用几阶段设计?答:一阶段设计:即施工图设计,适用于技术简单、方案明确的小型建设项目。
两阶段设计:即初步设计和施工图设计,适用于一般建设项目。
三阶段设计:即初步设计、技术设计和施工图设计,适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答:先对平、纵、横三个基本几何构成分别进行讨论,然后以汽车行驶特性和自然条件为基础,把他们组合成整体综合研究,以实现空间实体的几何设计。
5. 设计车辆设计速度.答:设计车辆:指道路设计所采用的具有代表性车辆。
设计速度:指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响?答:主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章:平面设计1. 道路的平面、纵断面、横断面。
答:路线在水平面上的投影称作路线的平面,沿中线竖直剖切再行展开则是路线的纵断面,中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度?答:在地形起伏较大地区,直线难与地形相适应,产生高填深挖,破坏自然景观,运用不当会影响线形的连续性,过长会使驾驶员感到单调、疲惫急躁,不利于安全行驶。
3. 汽车的行驶轨迹特征。
答:轨迹是连续的,曲率是连续的饿,曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种?分别在何种情况下使用。
答:极限最小半径,特殊困难情况下使用,一般不轻易使用;一般最小半径,通常情况下使用;不设超高的最小半径,在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答:直线,圆曲线,缓和曲线。
道路勘测技术_杨少伟__道路勘测设计试卷及课后习题答案
第二章习题2-1 已知某条道路的滚动阻力系数为0.015,如果东风EQ140型载重车装载90%时,挂1V档以30km/h的速度等速行驶,试求(1)H=0,(2)H=1500m 海拔高度上所能克服的最大坡度。
2-2己知λ=0.8,f=1%,若东风EQ-140型载重车以80km/h的速度开始在3%的坡道上爬坡,当该坡道长为600m时,求到达坡顶的车速。
2-3假定某弯道的最大横向力系数为0.10,则(1)当R=500m,ih=5%时,允许最大车速为多少?(2)当V=80km/h,ih=-2%(反超高)时,平曲线半径至少应为多大?2-4设某条道路规定的最大纵坡为5%,当汽车以80km/h的速度在半径为250m、超高横坡度为8%的平曲线上行驶时,求折减后的最大纵坡度。
习题答案:2-1 1)海拔H=0,ξ=1,装载90%,G'=G×90%,2)H=1500,ξ=0.83,装载90%,G'=G×90%,f=1%,Dmax=0.06,1)当H=0时:i 1=tgαmax=tg(3.2496)= 5.67%2)当H=1500时,αmax=2.593768i 2=tgαmax=tg(2.593768)= 4.53%2-2因为V=80km/h,故为V档,λ=0.8,f=1%,查图2-8a)得,V1=80km/h,S1=120m,S2=600+120=720 则 V2=57km/h2-3 μ=0.10(1)R=500,ih=5%km/h(2)V=80km/h,ih=-2%2-4 纵坡i=5%,V=80km/h,R=250,ih=8%第三章习题1.用级数展开法计算p、q的表达式。
=15°28′30″,半径R=600m,2.已知平原区某二级公路有一弯道,偏角α右JD=K2+536.48。
要求:(1)计算确定缓和曲线长度Ls(2)计算曲线主点里程桩号;(3)计算曲线上每隔25m整桩号的切线支距值。
道路勘测设计(杨少伟)课后答案(最全的版本)-第三版
课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015,如果东风EQ -140型载重汽车装载90%时,挂IV 档以30km/h 的速度等速行驶,试求(1)H =0,(2)H =1500m 海拔高度上所能克服的最大坡度。
解:f =0.015,G /G ′=1/0.9,负荷率取为:U =90%,则 海拔0m 时,海拔系数ξ=1.0,λ=(ξ G /G ′)=1.111 海拔1500m 时,海拔系数ξ=(1-2.26×105×1500)5.3=0.833,λ=0.925 IV 档时,36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N T M N M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时,000arcsin0.04832.77tan 4.839%i αα=====故:同理:H =1500时,1500150015002.162tan 3.775%i αα===故:2.3 假定某弯道的最大横向力系数为0.10,则:(1) 当R =500m ,i h =5%时,允许最大车速为多少?(2) 当V =80km/h ,i h =-2%(反超高)时,平曲线半径至少应为多大? 解;由2h =127V i Rμ-,(1)97.6km /h V ===(2)2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%,当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时,求折减后的最大纵坡度。
道路勘测设计课后习题复习题参考答案
《道路勘测设计》复习思考题第一章:绪论2. 城市道路分为几类?答:快速路,主干路,次干路,支路。
3. 公路工程建设项目一般采用几阶段设计?答:一阶段设计:即施工图设计,适用于技术简单、方案明确的小型建设项目。
两阶段设计:即初步设计和施工图设计,适用于一般建设项目。
三阶段设计:即初步设计、技术设计和施工图设计,适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答:先对平、纵、横三个基本几何构成分别进行讨论,然后以汽车行驶特性和自然条件为基础,把他们组合成整体综合研究,以实现空间实体的几何设计。
5. 设计车辆设计速度.答:设计车辆:指道路设计所采用的具有代表性车辆。
设计速度:指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时,中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响?答:主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章:平面设计1. 道路的平面、纵断面、横断面。
答:路线在水平面上的投影称作路线的平面,沿中线竖直剖切再行展开则是路线的纵断面,中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度?答:在地形起伏较大地区,直线难与地形相适应,产生高填深挖,破坏自然景观,运用不当会影响线形的连续性,过长会使驾驶员感到单调、疲惫急躁,不利于安全行驶。
3. 汽车的行驶轨迹特征。
答:轨迹是连续的,曲率是连续的饿,曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种?分别在何种情况下使用。
答:极限最小半径,特殊困难情况下使用,一般不轻易使用;一般最小半径,通常情况下使用;不设超高的最小半径,在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答:直线,圆曲线,缓和曲线。
道路勘测设计课后答案第三版杨少伟
课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015,如果东风EQ -140型载重汽车装载90%时,挂IV 档以30km/h 的速度等速行驶,试求(1)H =0,(2)H =1500m 海拔高度上所能克服的最大坡度。
解:f =0.015,G /G ′=1/0.9,负荷率取为:U =90%,则 海拔0m 时,海拔系数ξ=1.0,λ=(ξ G /G ′)=1.111 海拔1500m 时,海拔系数ξ=(1-2.26×105×1500)5.3=0.833,λ=0.925 IV 档时,36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯2-2max max 2-[-] 5.532210(-)N T MN M V M Ugh W M n rG n n ==⨯ 2 5.699%D PV QV W =++=H =0时,000arcsin0.04832.77tan 4.839%i αα=====o故:同理:H =1500时,1500150015002.162tan 3.775%i αα===o故:2.3 假定某弯道的最大横向力系数为0.10,则:(1) 当R =500m ,i h =5%时,允许最大车速为多少?(2) 当V =80km/h ,i h =-2%(反超高)时,平曲线半径至少应为多大? 解;由2h =127V i Rμ-,(1)97.6km /h V ===(2)2280629.92m 127()127(0.100.02)h V R i μ===+⨯- 2.4 设某条道路规定的最大纵坡为5%,当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时,求折减后的最大纵坡度。
道路勘测设计杨少伟课后答案最全的版本第三版
道路勘测设计杨少伟课后答案最全的版本第三版课后习题参考答案第二章 汽车行驶特性2.1 已知某条道路的滚动阻力系数为0.015,如果东风EQ -140型载重汽车装载90%时,挂IV 档以30km/h 的速度等速行驶,试求(1)H =0,(2)H =1500m 海拔高度上所能克服的最大坡度。
解:f =0.015,G /G ′=1/0.9,负荷率取为:U =90%,则海拔0m 时,海拔系数ξ=1.0,λ=(ξ G /G ′)=1.111海拔1500m 时,海拔系数ξ=(1-2.26×105×1500)5.3=0.833,λ=0.925IV 档时,36T max N 32N M 17.036()P =+=7.875710(-)21.15Ug h M M K A G g n n -⎡⎤-⋅--⨯⎢⎥⎣⎦24T Mmax N 2N M 5.305Q =() 2.917510(-)Ug h n M M r G n n --=⨯ 2-2max max 2-[-] 5.532210(-)N TMN M V M Ugh W M n rG n n ==⨯2 5.699%D PV QV W =++=H =0时,222220001.111 5.699100.0151 1.111(5.66910)0.015arcsin0.04832.77tan 4.839%i αα--⨯⨯-⨯-⨯⨯+=====故:同理: H =1500时,1500150015002.162tan 3.775%i αα===故:2.3 假定某弯道的最大横向力系数为0.10,则: (1) 当R =500m ,i h =5%时,允许最大车速为多少?(2) 当V =80km/h ,i h =-2%(反超高)时,平曲线半径至少应为多大? 解;由2h=127Vi Rμ-, (1)127()127(0.100.05)50097.6km /hh V i R μ=+⋅=⨯+⨯=(2)2280629.92m127()127(0.100.02)h V R i μ===+⨯-2.4 设某条道路规定的最大纵坡为5%,当汽车以80km/h 的车速在半径为250m 、超高横坡度为8%的平曲线上行驶时,求折减后的最大纵坡度。
道路勘测设计课后答案
91810.392
113.888
560.295
571.753
78°30′37″
JD1的偏角=78°30′37″-160°48′03″=-82°17′26″(左偏)
由题意,起点桩号为:K12+234.567
则JD1桩号为:K12+234.567+559.505=K12+794.072
竖曲线起点高程:429.00+36×2.5%=429.90 m
竖曲线点桩号为:K1+520.00+T=K1+520.00+36.00=K1+556.00
竖曲线终点高程:429.00+36×1.5%=429.54 m
K1+500.00处:
横距x1=(K1+500.00)-(K1+484.00)=16.00 m
竖距h1=x12/2R=312/(2×1800)=0.27 m
切线高程=429.90-2.5%×31=429.125 m
设计高程=429.375+0.27=429.39 m
4.5某平原微丘区二级公路,设计速度80km/h,有一处平曲线半径为250m,该段纵坡初定为5%,超高横坡为8%,请检查合成坡度,若不满足要求时,该曲线上允许的最大纵坡度为多少?
则:
→x0=27m
又:
Lc=108m
课后习题参考答案
第四章竖曲线设计
4.3某条道路变坡点桩号为K25+460.00,高程为780.72.m,i1=0.8%,i2=5%,竖曲线半径为5000m。(1)判断凸、凹性;(2)计算竖曲线要素;(3)计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计高程。
道路勘测设计
1,可行性分析与技术论证1)该道路建设的必要性与可行性可行性:指导思想和原则是建立一个便捷灵活,能够较好适应经济和社会发展需要的交通基础设施体系。
该道路是连接音河与陆运的枢纽。
可改善起点与终点间部分交通拥挤状况,资金可由交通厅补助、银行贷款、齐齐哈尔市自筹等三个渠道,且国民经济效益评估较好。
必要性:由调查可知该区的车辆组成如下:由《公路工程技术标准》(JTG B01-2003)得小客车和中型载重汽车折算系数如表4-2所示。
表5-2 汽车折算系数交通增长率:γ=8.0%;道路必经点:无要求适应交通量增长的需要。
随着国民经济的增长,车辆的增多,使道路压力越来越重,为避免或减缓,改善部分道路通行难情况,适应交通量迅速增长的需要,项目建设势在必行。
加快经济发展,改善投资环境。
该路线的修建可极大拉动沿线乡镇经济发展,使交通运输方便灵活。
原甘南镇交通不便,多为水运,与公路距离稍远。
该路线修筑可推动以甘南镇为代表的乡镇的经济发展。
随着交通运输条件的改善,可吸引较多外资,使经济和人民生活水平提升。
改善公路交通网络的需要,该路线具有使公路网具有循环功能,同时又能起到南北分流的作用。
2) 该地区的自然状况对道路设计与施工的影响起点至甘南段的地质,表层一般为0-10m 的砂性土,下层多为粉质低液限粘土等,承载力较大,可采用“近城但不进城”的原则,设计道路可从甘南镇边路过。
由水文地质评估可知,该区水源丰富,易发生沙土液化,常积水且排水困难,所以在设计时应尽量避让低洼地带,不得已时,在施工过程中,应采取保证路基稳定的措施,完善排水防护工程。
沿线不良地质多为湿地,根据地质、水文、地形等条件,因地制宜采用提高路基,路基换填等有效措施,保证路床处于干燥或中湿类型的稳定状态,不受水分的影响。
由该区气候资料可尽量避开雨季和冬季冻融时间段。
3) 论证道路等级考虑该公路的主要功能,,结合该公路所在的地位和作用,以及调查得到的数据: 交通量02401(95220590) 1.5(340170)2(1580)32903/N =⨯+++⨯++⨯++⨯=辆日远景设计年限为15年的年平均昼夜交通量为:8527%)81(2903)1(11510=+⨯=+⨯=--n d N N γ辆/日>5000辆/日由《公路工程技术标准》(JTG B01-2003)可知,一级公路的设计年限为20年,二级公路的设计年限为15年。
道路勘测设计课后习题答案
道路勘测设计课后习题答案3-9某条道路变坡点桩号为K25+460.00,高程为780.72.m,i1,0.8,,i2,5,,竖曲线半径为5000m。
(1)判断凸、凹性;(2)计算竖曲线要素;(3)计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计高程。
,i1-i2,5,,0.8,,4.2, 凹曲线,解:,5000×4.2,,210.00 m T,L/2,105.00 m E=T2/2R,1.10 m,,L,R 竖曲线起点桩号:K25+460,T,K25+355.00 设计高程:780.72,105×0.8,,779.88 m K25+400:横距:x,(K25+400),(K25+355.00),45m 竖距:h,x2/2R,0.20 m 切线高程:779.88+45×0.8,,780.2 m 设计高程:780.24+0.20,780.44 m K25+460:变坡点处设计高程=变坡点高程+E=780.72+1.10,781.82 m竖曲线终点桩号:K25+460,T,K25+565 设计高程:780.72+105×5,,785.97 m K25+500:两种方法1、从竖曲线起点开始计算横距:x,(K25+500),(K25+355.00),145m 竖距:h,x2/2R,2.10 m 切线高程(从竖曲线起点越过变坡点向前延伸):779.88+145×0.8%=781.04m 设计高程:781.04+2.10,783.14 m 2、从竖曲线终点开始计算横距:x,(K25+565),(K25+500),65m 竖距:h,x2/2R,0.42 m 切线高程 (从竖曲线终点反向计算):785.97-65×5%=782.72m 或从变坡点计算:780.72+(105-65)×5%=782.72m 设计高程:782.72+0.42,783.14 m 两种方法结果相同3-10某城市I级干道,其纵坡分别为i1,-2.5,、i2,+1.5,,变坡点桩号为K1+520.00,标高为429.00m,由于受地下管线和地形限制,曲线中点处的标高要求不低于429.30m,且不高于429.40m,试确定竖曲线的半径,并计算K1+500.00、K1+520.00、K1+515.00点的设计标高。
(完整word版)道路勘测设计课后题答案
道路勘测设计课后题(部分)第一章1.我国公路如何分级的?答:高速公路一级,二级,三级,四级2.自然条件对道路设计有哪些影响?答:1.地形决定了选线条件,并直接影响道路的技术标准和指标2.气候状况直接或间接地影响地面水的数量、地下水位高度、路基水温情况等,影响路线平面位置和竖向高度的确定3.水温情况决定了地基和路基附近岩层的稳定性,决定路线方案和布设,同时也决定了土石方施工的难易程度和筑路材料的质量4.土是路基和路面基层的材料,它影响路基形状和尺寸,也影响路面类型和结构的确定5.地面植物影响路线的布设3.城市道路网的结构形式及其特点和适用性有哪些?答:四种基本形式:方格网式、环形放射式、自由式和混合式特点:p194.道路设计阶段及各阶段的主要内容是什么?答:一阶段设计,两阶段设计或三阶段设计内容:p24第二章计算题:p48第三章1.道路最大纵坡是如何确定的?答:大纵坡是指纵坡设计时,各级道路允许采用的最大坡度值。
考虑因素:汽车的动力性能、道路等级、自然条件以及工程及运营的经济等。
城市道路最大纵坡:公路最大纵坡-1% ;高速公路:最大纵坡可上调1%(特殊情况);海拔2000m以上,四级公路最大纵坡8% ;大中桥上最大纵坡4% ;桥头引道最大纵坡5% ;隧道内最大纵坡3% ;非机动车交通量较大时:平原微丘2~3%;山岭重丘4~5%2.为何要限制平均纵坡及合成坡度?答:限制平均纵坡是为合理运用最大纵坡、坡长限制及缓和坡段的规定,保证车辆安全顺适行驶。
限制合成坡度可以避免急弯和陡坡的不利组合,防止因合成坡度过大而引起该方向滑移,保证行车安全3.为何要设置爬坡车道?如何设置?答:在公路纵坡段较大的路段,大型车与小型车的速差变大,超车频率增加,对行车安全不利。
速差较大的车辆混合行驶,必然减小小快车行驶自由度,导致通行能力降低。
为消除不利影响,在陡坡路段增设爬坡车道。
爬坡车道设置包括:横断面组成、横坡度、平面布置与长度4.避险车道的作用及其组成是什么?答:作用:一是使失控车辆从主线中分流,避免对主线车辆造成干扰;二是使失控车辆平稳停车,不应出现人员伤亡、车辆严重损坏和装载货物严重散落的现象。
《道路勘测设计》章课后习题及答案
第二章 平面设计2-5.设某二级公路设计速度为80km/h ,路拱横坡为2%。
⑴试求不设超高的圆曲线半径及设置超高(% 8 i h =)的极限最小半径(μ值分别取0.035和0.15)。
⑵当采用极限最小半径时,缓和曲线长度应为多少(路面宽B = 9 m ,超高渐变率取1/150)? 解:⑴不设超高时:)(h V R i 1272+=μ=0.02)]-(0.035[127802⨯=3359.58 m , 教材P36表2-1中,规定取2500m 。
设超高时:)(h V R i 1272+=μ=0.8)](0.15[127802+⨯=219.1 m , 教材P36表2-1中,规定取250m 。
⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得:缓和曲线长度:=∆=p i B L '150/1%2%89)(+⨯=135 m 2-6 某丘陵区公路,设计速度为40km/h ,路线转角"38'04954︒=α,4JD 到5JD 的距离D=267.71m 。
由于地形限制,选定=4R 110m ,4s L =70m ,试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。
解:由测量的公式可计算出各曲线要素:πδπβ︒∙=︒∙=-==1806,18022402m ,240000200032R l R l R l l R l p , 解得:p=1.86 m , q = 35 m , =4T 157.24 m , 则=5T 267.71-157.24 = 110.49 m考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素,拟定5s L =60 m ,则有:522460p R = ,30260m ==,"28'20695︒=α 解得=5R 115.227m "00'54322︒=右α ,2-7、某山岭区公路,设计速度为40km/h ,路线转角,'30291︒=右α"00'3043︒=右α ,1JD 至2JD 、2JD 到3JD 距离分别为458.96 m 、560.54 m 。
《道路勘测设计》杨少伟-编著-第三版-期末试题及答案-课后习题..
B QD 《道路勘测设计》期末复习资料——仅供参考一.填空题:24分1.现行《标准》(JTJ01-97)规定,我国公路的技术等级,根据 使用任务 、 功能 及 适应的交通量 分为五个等级。
(笔记)P82.城市道路横断面的型式有一块板(单幅路) 、二块板(二幅路)、三块板(三幅路)、四块板(四幅路)。
P873.汽车在平曲线上行驶时,离心力使之产生两种不稳定的危险,一是 倾覆 ,二是 滑移 ,在发生横向倾覆 之前先产生横向 滑移 现象,为此在道路设计中应保证汽车不产生横向 滑移 ,从而保证汽车的横向稳定性。
P344.高速公路、一级公路应满足 停车 视距的要求,其它各级公路一般应满足 会车 视距的要求,还应在适当间隔内设置大于规定的 超车 视距的路段.P1115.汽车在公路上行驶所受的阻力主要有空气阻力 、 滚动阻力、 坡度阻力 和惯性阻力 .P546.展线的方式主要有 自然展线 、 螺旋展线 和 回头展线 。
P1847.减少和消除冲突点的方法有 交通管制 、 渠化交通 和 立体交叉 。
P 8.一般选线要经过方案比较、 路线带选择 和 具体定线 三个步骤。
P1329.道路平面线形就是由 直线 、 圆曲线 和 缓和曲线 的适当组合而构成的。
P3610.我国公路按路幅F 式可分为单幅双车道 、 双幅多车道 和 单车道 三大类。
P9611。
城市道路网可归纳为方格网式、 环形放射式 、 自由式 和 混合式 四种基本类型.P1912。
按现行城市道路设计规范,我国城市道路分为 快速路 、 主干路 、次干路 和 支路 四类.P9二、名词解释:20分1. 缓和曲线:设置在直线与圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。
P432.高速公路: 专供汽车分向、分车道行驶并全部控制出入的干线公路。
(笔记)3.横向力系数:单位车重所受到的横向力。
P304.施工高度:在同一桩点处设计标高与地面标高之差。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)不设超高时(反超高,ih=-2%):
Rmin=V2/127(μ+ih)=802/[127×(0.035-0.02)]=3359.58 m,规范中取3350m。
设超高时:
Rmin=V2/127(μ+ih)=802/[127×(0.15+0.08)]=219.1 m,规范中取250m。
(2)粗略的计算:
△y=151.438×sin(160°48′03″+180°)=-49.801
x=40433.528+143.015=40576.543
y=91250.097-49.801=91200.296
HZ坐标:△x=151.438×cos78°30′37″=30.165
△y=151.438×sin78°30′37″=148.403
以内侧边缘为旋转轴:
Lc=B·△i/p=9×(8%+2%)/(1/150)=135m
以中线为旋转轴:
Lc=B·△i/p=(9/2)×(8%+2%)/(1/150)=67.50 m
在已有第五章超高过渡知识的情况下,应按照以下方法计算:
已知设计速度80km/h,超高渐变率p=1/150,由教材P113表5-10可知,旋转轴位置为行车道内侧边缘。
则:
→x0=27m
又:
Lc=108m
3-9某条道路变坡点桩号为K25+460.00,高程为780.72m,i1=0.8%,i2=5%,竖曲线半径为5000m。(1)判断凸、凹性;(2)计算竖曲线要素;(3)计算竖曲线起点、K25+400.00、K25+460.00、K25+500.00、终点的设计高程。
解;
由 ,
(1)
(2)
2.4设某条道路规定的最大纵坡为5%,当汽车以80km/h的车速在半径为250m、超高横坡度为8%的平曲线上行驶时,求折减后的最,ih=8%,则
课后习题参考答案
第三章平面线形设计
3.1某山岭区二级公路,已知起点、JD1、JD2的坐标分别为(40961.914,91066.103)、(40433.528,91250.097)、(40547.416,91870.392),并设JD1的R=150m,Ls=40m,起点桩号为K12+234.567。
横距:x=(K25+400)-(K25+355.00)=45m
竖距:h=x2/2R=0.20 m
切线高程:779.88+45×0.8%=780.2 m
设计高程:780.24+0.20=780.44 m
K25+460:变坡点处
设计高程=变坡点高程+E=780.72+1.10=781.82 m
海拔1500m时,海拔系数=(1-2.26×105×1500)5.3=0.833,=0.925
IV档时,
H=0时,
同理:
H=1500时,
2.3假定某弯道的最大横向力系数为0.10,则:
(1)当R=500m,ih=5%时,允许最大车速为多少?
(2)当V=80km/h,ih=-2%(反超高)时,平曲线半径至少应为多大?
下图为采用Excel计算的结果(表中所列的逐桩坐标计算仅适用于YH之前,YH~HZ段需另行计算)
3.4设某二级公路设计速度为80km/h,路拱横坡为2%。
(1)试求不设超高的平曲线半径及设置超高(ih=8%)的极限最小半径(分别取0.035和0.15)。
(2)当采用极限最小半径时,缓和曲线长度应为多少(路面宽B=9m,超高渐变率取1/150)?
已知R=150 m,Ls=40 m,则曲线要素为:
计算L时,注意α应以弧度(rad)为单位。
主点桩号为:
ZH=K12+794.072-151.438=K12+642.634
HY=K12+682.634
QZ=K12+770.352
YH=K12+858.07
HZ=K12+898.07
2)主点坐标为:
ZH坐标:△x=151.438×cos(160°48′03″+180°)=143.015
解答:(1)ω=i2-i1=5%-0.8%=4.2%,凹曲线
(2)竖曲线要素L=R⋅ω=5000×4.2%=210.00 m T=L/2=105.00 m E=T2/2R=1.10 m
(3)设计高程
竖曲线起点桩号:K25+460-T=K25+355.00
设计高程:780.72-105×0.8%=779.88 m K25+400:
X=40476.789,Y=91274.728
3)JD2桩号:
JD2=JD1+571.753-J=(K12+794.072)+571.753-47.440=K13+318.385
或:JD2=571.753-T+HZ=571.753-151.438+(K12+898.07)=K13+318.385
两种方法结果相同
40547.416
91810.392
113.888
560.295
571.753
78°30′37″
JD1的偏角=78°30′37″-160°48′03″=-82°17′26″(左偏)
由题意,起点桩号为:K12+234.567
则JD1桩号为:K12+234.567+559.505=K12+794.072
1)求JD1的曲线元素及主要点里程。
2)计算所给平曲线的ZH、HY、YH和HZ四个主要点的坐标。
3)推算JD2的桩号。
解:
1)平面线形设计
X
Y
△x
△y
S
起点
40961.914
91066.103
JD1
40433.528
91250.097
-528.386
183.994
559.505
160°48′03″
JD2
课后习题参考答案
第二章汽车行驶特性
2.1已知某条道路的滚动阻力系数为0.015,如果东风EQ-140型载重汽车装载90%时,挂IV档以30km/h的速度等速行驶,试求(1)H=0,(2)H=1500m海拔高度上所能克服的最大坡度。
解:
f=0.015,G/G′=1/0.9,负荷率取为:U=90%,则
海拔0m时,海拔系数=1.0,=(G/G′)=1.111
x=40433.528+30.165=40463.693
y=91250.097+148.403=91398.500
HY(YH)坐标:
HY坐标:
同理,YH坐标:
QZ:
x=Rsinm+q=150×sin(87.18/150+40/2×150)+19.988=118.684
y=R(1-cosm)+p=37.487
