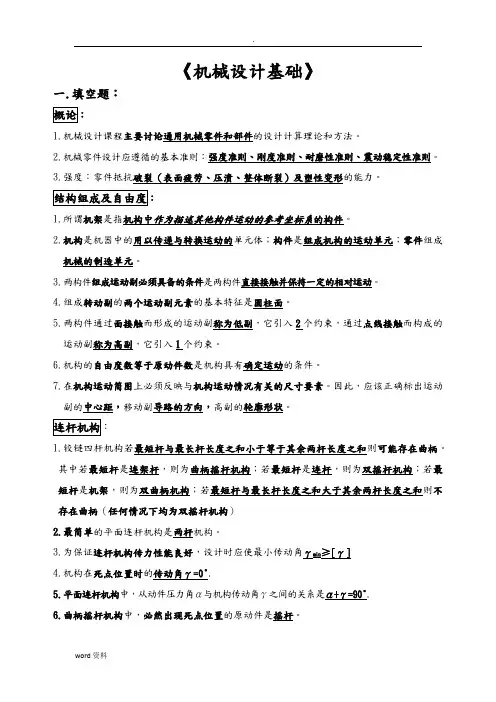

机械设计基础试题

一 .填空

1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为

机架时，它为何种具体类型？双曲柄机构；（2）当取d杆为机架时，则为曲柄摇杆机构。

平面四杆机构无急回特性时极位夹角θ=0，行程速比系数_ K=1_

平面连杆机构当行程速比K>1时，机构就具有急回特性。

在双曲柄机构中，已知三杆长度为 a=80mm,b=150mm,c=120mm,则d 杆长度为 110mm≤d≤

190mm

2.曲柄摇杆机构中，摇杆为主动件时，曲柄与连杆共线时为死点位置，曲柄为主动件时，

_不存在__死点位置；

在曲柄摇杆机构中，如果将最短杆杆作为机架，则与机架相连的两杆都可以作整周回转运

动，即得到双曲柄机构。

3.曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。

曲柄摇杆机构中，曲柄为主动件，则传动角是_连杆与摇杆之间所夹锐角_

3.为保证四杆机构良好的机械性能,传动角不应小于最小许用值。

4.凸轮轮廓曲线决定了从动杆的运动规律。

5.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_基圆_。

凸轮机构中，凸轮基圆半径愈大, 压力角愈小，机构传动性能愈好。

凸轮机构中，基圆半径是指凸轮转动中心到实际轮廓线上的最小半径。

凸轮机构中的压力角是指凸轮上接触点的法线与从动件的运动方向间的夹角。

凸轮机构中的压力角是指_凸轮上接触点的法线与该点的线速度方向_间的夹角。

凸轮机构能使从动杆按照凸轮轮廓曲线，实现各种复杂的运动。

6.键20X70GB1095—79的含义是_ A型平键宽度b=20mm，长度L=70mm _。．键B18*50 的含义是_ B 型长度50mm _。

普通平键的三种形式为_ A B C。

键联接的主要用途是：周向固定，键“12X50”的含义是传递运动和转矩。紧键联接与

松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力。

紧键联接主要用途是使轴与轮毂之间沿周向固定并传递扭矩。

普通平键联接传递动力是靠两侧面的挤压力平键联接能传递的最大扭矩为T，现要传递的扭矩为1.5T，则应安装一对平键。

7.链“B18X80”的含义是__ b=1B型键宽长度L=80mm度8mm _。

设计键联接的几项主要内容是：a按轮毂长度选择键的长度 b按要求选择键类型 c按内径选择键的剖面尺寸 d进行必要强度校核具体设计时一般顺序为b-c-a-d。

8.螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来。它是一种可拆联接。

螺旋传动是指利用螺纹零件实现回转运动转换成直线运动。

9.在国家标准中，规定普通螺纹的牙型角为600，螺纹的公称直径是指它的外径，螺纹“M12X1.5左”的含义是左旋细牙螺纹公称直径12。M16*2的含义是_细牙螺纹外径16螺距2

普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受扭转的作用。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用双头螺栓联接。用于薄壁零件联接的螺纹，宜采用三角形细牙螺纹。

拧紧螺母时的功率主要与螺纹的升角和牙型角有关。

11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，

则螺杆应转_2_圈。

被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为_拉断_。

12.国标规定，三角带有Y Z A B C D E七种类型，传递能力最大的为_ Y 型。最小的为_A型，代号‘B2240’表示B型基准长度2240mm 。三角带的锲角是_400 。

标准三角带型号的选定，取决于传递的功率。

工作条件与型号一定的三角带，其寿命随小带轮直径的增大而增大。

三角带传动和平型带传动相比较，其主要优点是传动效率高

一定型号的三角带传动，若小带轮直径一定，增大其传动比，则带饶过大带轮上的弯曲应力减小。

为使三角带传动中各根带受载均匀，带的根数不宜超过_10_根

三角带横截面为等腰梯形,夹角为40度,在设计三角带轮时，轮槽夹角一般确定为小于40度

在具体设计三角带传动时，a：确定带轮直径D

1，D

2

，b：选用带的型号，c：确定带的

长度L，d：确定带的根数Z，e：选定初步中心距a

，f：计算实际中心距a，g：计算作用在轴上的压力F。以上各项目进行的顺序为b-a-e-c-f-d-g 。

13.带传动的主动轮直径d

1 =180mm，转速n

1

=940r/min，从动轮的直径为d

2

=710转速

n2=233r/min,则其弹性滑动系数ε为0.022。

带传动的中心距与小带轮的直径一致时，若增大传动比，则小带轮上的包角减小。

带在工作时产生弹性滑动，是由于带的紧边与松边拉力不等。

带传动主要是依靠带和两轮接触面之间的摩擦力来传递与动和动力，

带的传动中的有效圆周F

t

_与负载无关_。

带传动中，当中心距a过大，常会引起带的_抖动_，而中心距a过小，又会加速带的_老化（失效）_。

15.一对齿轮啮合时,两齿轮的节圆始终相切。一对齿轮要正确啮合，它们的模数必须相等，一个齿轮上的圆有齿顶圆，分度圆，基圆和齿根圆。

一标准直准圆柱齿轮的周节P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮的齿数为_78_。

17.齿轮传动的标准安装是指分度圆与节圆重合。

18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多，齿轮传动也越平稳。

19.仿形法加工齿轮，根据被加工齿轮的_模数_，_齿数_选择刀具刀号。

20.一主动直齿轮的转矩为100Nm,其分度圆直径为50mm，则其传递的圆周力为4000N，径向力为1455.9N 。

21.滚动轴承代号“6215”的含义是深沟球轴承直径系列2 内径75mm 。．滚动轴承“6312”的含义是_深沟球轴承直径系列3内径60

22.一般来说，滚子轴承更能承受冲击，球轴承更适合于较高的转速下工作。

23.额定动载荷是指额定寿命106寿转，L=1(106转)时轴承所能承受的最大载荷

24.转轴是指既承受弯矩也承受扭矩,传动轴是指只承受扭矩

25.一个阶梯轴由轴头，轴颈，轴身三部分组成。

1．机构具有确定运动的条件是：原动件数等于自由度数。
