电子膨胀阀的工作原理及控制
电子膨胀阀原理、调试和故障维修
电子膨胀阀原理、调试和故障维修
电子膨胀阀是一种新型的节流装置，为制冷系统的智能化控制提供了条件，具有调节范围大、动作迅速灵敏、调节精密、稳定可靠等优点。
它可以根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适的过热度。
电子膨胀阀系统由电子膨胀阀阀体ETS、控制器EKC312、驱动器EKD316、压力
传感器AKS33和温度传感器AKS111组成。
控制器是该系统
的核心器件，类似于人体大脑，可以接受压力传感器和温度传感器的信号，通过内部计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。
安装电子膨胀阀时应注意电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，影响系统和阀体的性能。
在阀入口处安装100～120目的过滤网，以防
止异物进入。
焊接时，阀体部分的温度不能超过120℃，用水
冷却时，阀体内不能进水。
常见故障检修包括电子膨胀阀的阀门处于全闭状态和开机后电子膨胀阀内有噪音。
对于阀门处于全闭状态的故障，可以
进行复位操作来确保阀体处于开的状态，以调节膨胀阀的流量。
对于电子膨胀阀内有噪音的故障，可以检查是否存在异物或杂质，或者检查电子膨胀阀是否松动或损坏。
电子膨胀阀介绍
95%RH以下 DC12V±10%，矩形波
1～2相励磁 正反皆可 不小于10万次
8
2、电子膨胀阀选型
2.1 电子膨胀阀参数（续）
型号
DPF1.3C DPF1.65C DPF1.8C DPF2.0C DPF2.2C DPF2.4C DPF2.8C DPF3.0C
Ⅰ
0
全关无流量-抛物线型
500 脉冲数(P)
3.29 0.4
Ⅰ 8:1
(60°)
φ1.615±0.005 7°±0.2° 70°
10
2、电子膨胀阀选型
2.3 基本外形尺寸
尺寸 A
B CDE F
G
推荐1 88.5 40 40 / 30 /
Φ6.35
推荐2 推荐3
103 88.5
53 45 10 30 IDΦ6.2
90±2
系列代号
2、适用介质：R410A及其冷冻油；
3、适用环境温度和湿度：-30°C～+60°C，95%RH以下
阀口通径（mm）4、适用制冷剂温度：-30°C～+70°C；
电子膨胀阀代号5、驱动电源：DC12V±10%，1～2相励磁，
6、励磁速度：30～90PPs；
7、开阀脉冲：25±15脉冲；
8、使用压力：0～4.2MPa；
1.4 电子膨胀阀命名规则
A9向旋转
流量(L/min)
.9以下
DPFX
12V)
03-010( DC
DunAn
公司标识
DPF2.2C-001
阀体型号
01 01 01
电子膨胀阀控制原理
电子膨胀阀控制原理电子膨胀阀是一种用于调节制冷系统中制冷剂流量的关键设备。
它通过控制制冷剂的流动来实现对制冷系统的温度和压力的精确调节，从而确保制冷系统的稳定运行和高效工作。
本文将介绍电子膨胀阀的控制原理，以帮助读者更好地理解其工作原理和应用。
电子膨胀阀的控制原理主要包括两个方面，传感器检测和控制模块调节。
首先，传感器检测制冷系统中的温度、压力等参数，并将这些参数转化为电信号传输给控制模块。
控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。
在电子膨胀阀中，温度传感器和压力传感器是起着关键作用的传感器。
温度传感器可以实时监测制冷系统中的温度变化，将温度信号传输给控制模块。
控制模块根据接收到的温度信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对温度的要求。
而压力传感器则可以实时监测制冷系统中的压力变化，将压力信号传输给控制模块。
控制模块根据接收到的压力信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对压力的要求。
此外，控制模块也起着至关重要的作用。
控制模块接收传感器传来的信号后，会根据预设的控制算法和逻辑进行处理，并输出控制信号，以调节电子膨胀阀的开度。
控制模块通常采用先进的微处理器和控制芯片，具有高精度、高稳定性和快速响应的特点，能够实现对电子膨胀阀的精确控制，确保制冷系统的稳定运行和高效工作。
总的来说，电子膨胀阀的控制原理是通过传感器检测制冷系统中的温度、压力等参数，将这些参数转化为电信号传输给控制模块，控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。
通过这种方式，电子膨胀阀能够实现对制冷系统的快速响应和精准调节，确保制冷系统的稳定运行和高效工作。
希望本文能够帮助读者更好地理解电子膨胀阀的控制原理，为相关领域的研究和应用提供参考。
电子膨胀阀 工作原理
电子膨胀阀工作原理
电子膨胀阀是一种根据控制信号自动调节制冷剂流量的设备，其工作原理如下：
1. 控制信号输入：通过控制系统发送的电信号作为输入信号进入电子膨胀阀。
2. 信号解码：电子膨胀阀内部的控制电路会对输入信号进行解码和处理，将控制信号转化为内部操作信号。
3. 调节阀门开度：根据解码后的信号，电子膨胀阀内部的电机或电磁铁会控制阀门开度的调节。
通过改变阀门的开度，可以控制制冷剂的流量。
4. 制冷剂流动控制：当阀门开度发生变化时，制冷剂流过电子膨胀阀时会遇到不同的阻力，从而导致流量的变化。
通过控制阀门开度，可以调节制冷剂流量的大小，从而实现对制冷系统的调节和控制。
5. 温度反馈控制：电子膨胀阀通常会配备温度传感器，通过实时监测冷凝器或蒸发器的温度，将其反馈给控制系统。
控制系统可以根据温度反馈信号来调整控制信号，从而实现对制冷剂流量的精确控制，以适应不同负荷和工况要求。
总的来说，电子膨胀阀通过接收控制信号，解码后控制阀门开度，从而调节制冷剂流量，实现对制冷系统的精确控制和调节。
电子膨胀阀原理及调节过程
电子膨胀阀的原理及调节过程
随着智能化的推进，空调主机系统中节流部件也在不停的更新中，起初是毛细管固定式节流，后来是热力膨胀阀机械式调节，如今电子膨胀阀登上舞台，逐步代替热力膨胀阀，用电磁信号来做柔性控制。
简单的说一下原理就是，电子膨胀阀是通过控制板给电磁线圈通电，根据收到的电信号来控制阀的开度。
其中的控制信号则是根据低压压力传感器传递过来的压力信号，转变而成的电磁信号，保证压缩机的吸气过热度，防止液击。
电子膨胀阀是怎么控制各个温度和吸气压力的，控制过程是怎么样的呢？下面来讲一讲这个过程。
起初的时候，电子膨胀阀有个初始开度，但是这个开度不能满足正常的机组运转，开度很小，通过的制冷剂也很少，此时的蒸发温度（吸气压力对应的饱和温度）相对较低，经过蒸发器换热，蒸发器出口的制冷剂尚未饱和，因此温度相对较高，吸气温度也相对较高，有效过热度=吸气温度-蒸发温度也就相对较大，此时就会根据设定的过热度（2~5℃）来调节膨胀阀开度。
在与设定的过热度对比后，根据低压压力传感器传递过来的压力信号，电子膨胀逐步将开阀的步数加大，增加制冷剂的通过量，同时增加蒸发温度，蒸发器出口制冷剂逐渐趋于饱和状态，吸气温度也降低，有效过热度也逐渐减小，直到稳定在设定的过热度范围内。
同样的过程，若膨胀阀开度过大，制冷剂通过量大，蒸发压力大即蒸发温度高，吸气温度较低，有效过热度偏小，就会给电子膨胀阀
信号，让其关小膨胀阀开度，达到动态的调节过程。
以上过程与制冷剂冲入量多少没有关系，制冷剂的多少都是这样的调节过程，只是阀的最终开度不一样，制冷剂少阀的最终开度大，反之制冷剂多，阀的最终开度就小。
电子膨胀阀的开度变化与各温度变化过程如下：。
电子膨胀阀工作原理

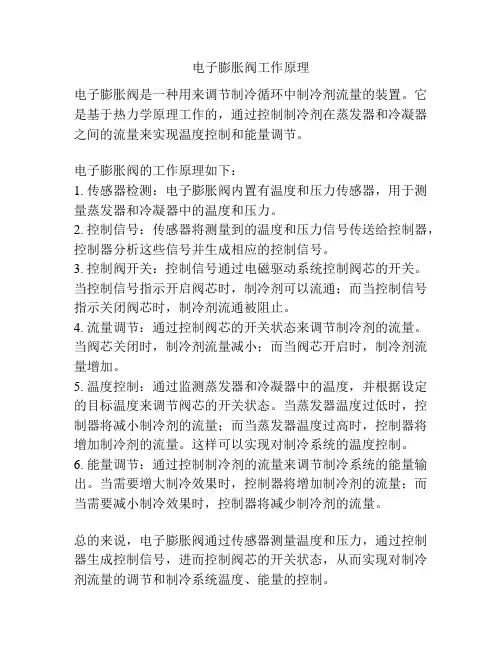

电子膨胀阀工作原理
电子膨胀阀是一种用来调节制冷循环中制冷剂流量的装置。
它是基于热力学原理工作的，通过控制制冷剂在蒸发器和冷凝器之间的流量来实现温度控制和能量调节。
电子膨胀阀的工作原理如下：
1. 传感器检测：电子膨胀阀内置有温度和压力传感器，用于测量蒸发器和冷凝器中的温度和压力。
2. 控制信号：传感器将测量到的温度和压力信号传送给控制器，控制器分析这些信号并生成相应的控制信号。
3. 控制阀开关：控制信号通过电磁驱动系统控制阀芯的开关。
当控制信号指示开启阀芯时，制冷剂可以流通；而当控制信号指示关闭阀芯时，制冷剂流通被阻止。
4. 流量调节：通过控制阀芯的开关状态来调节制冷剂的流量。
当阀芯关闭时，制冷剂流量减小；而当阀芯开启时，制冷剂流量增加。
5. 温度控制：通过监测蒸发器和冷凝器中的温度，并根据设定的目标温度来调节阀芯的开关状态。
当蒸发器温度过低时，控制器将减小制冷剂的流量；而当蒸发器温度过高时，控制器将增加制冷剂的流量。
这样可以实现对制冷系统的温度控制。
6. 能量调节：通过控制制冷剂的流量来调节制冷系统的能量输出。
当需要增大制冷效果时，控制器将增加制冷剂的流量；而当需要减小制冷效果时，控制器将减少制冷剂的流量。
总的来说，电子膨胀阀通过传感器测量温度和压力，通过控制器生成控制信号，进而控制阀芯的开关状态，从而实现对制冷剂流量的调节和制冷系统温度、能量的控制。
电子膨胀阀简介介绍
05
电子膨胀阀维护与保养建议
定期检查与保养建议
定期检查电子膨胀阀的外观01检查电子膨胀阀来自外观是否完好，有无损坏或变形。
定期检查电子膨胀阀的连接管路
02
检查电子膨胀阀的连接管路是否牢固，有无松动或漏气现象。
定期检查电子膨胀阀的控制电路
03
检查电子膨胀阀的控制电路是否正常，有无短路或断路现象。
故障排除方法及注意事项
避免在安装过程中对膨胀阀进行过度弯曲或扭曲，以免损坏内部结构 ；同时，要确保膨胀阀的进出口方向正确，以免影响正常使用。
调试方法及常见问题处理
调试前准备
确认膨胀阀已经正确安装，系统已经 充注制冷剂，准备好调试工具和材料 。
调试步骤
按照厂家提供的调试指南，对膨胀阀 进行调试，包括设定开启压力、关闭 压力等参数。
求。
市场前景展望
市场需求增长
随着制冷设备、空气调节设备等行业的快速发展，电子膨胀阀的 市场需求将持续增长。
技术创新推动
技术创新将推动电子膨胀阀行业的快速发展，提高产品质量和性能 ，满足不断变化的市场需求。
环保和节能要求
环保和节能是未来发展的重要趋势，电子膨胀阀作为一种高效、节 能的制冷设备部件，将受到更多关注和应用。
02
电子膨胀阀应用领域
制冷系统
制冷系统控制
电子膨胀阀在制冷系统中用于控 制制冷剂的流量，以实现精确的
温度调节。
制冷剂循环
通过调节电子膨胀阀的开度，可以 控制制冷剂在蒸发器、冷凝器和其 他组件之间的循环流量。
节能与环保
电子膨胀阀具有较高的调节精度和 响应速度，有助于提高制冷系统的 能效，减少能源浪费和环境污染。
特点
电子膨胀阀具有高精度、高响应速度、高稳定性等优点，能够实现精确的制冷剂流量控制，提高制冷系统的效率 。
空调电子膨胀阀工作原理
空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。
电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。
2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。
3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。
4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。
开度的大小决定了冷媒流量的多少。
5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。
当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。
反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。
通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。
膨胀阀的工作原理
膨胀阀的工作原理
膨胀阀是一种常用的流体控制装置，在电子控制中用来控制压力或流量。
它具有良好
的响应、操作灵敏性高和可靠性强等特点，可以广泛应用于冷却水、中央空调系统和减压
系统中，用来调节流量。
膨胀阀由装有弹簧、偏移杆和关断器的控制阀体组成，当流体的压力高于膨胀阀调节
的阀岁时，膨胀阀会自动打开以降低压力，当压力低于设定压力时，膨胀阀就会随着压力
的变化而关闭，以阻止过度的放气。
膨胀阀的工作原理是：直接改变小孔中气体流量的大小，从而达到调整压力的目的。
根据结构的不同，有膨胀式和振荡式两种膨胀阀，它们都利用一根圆柱体形的弹簧杆作为
关键部件，在阀体上装有可随压力变化而伸缩的罐体以及贯通着罐体的膨胀管。
当给定的压力大于膨胀阀的设定值时，膨胀管内的气体流动会将胀和罐体内的液体推
动向前方。
在推动的过程中，膨胀管内的空气会变压，导致放气管内压力下降，随着气体
压力的变化，膨胀管会伸缩，随着罐体的偏移，弹簧杆也会跟着从而断开，关闭膨胀阀。
当给定的压力下降到设定值以下时，膨胀管内的空气就会变压，从放气管内回到膨胀管中，而随着气体压力的下降，膨胀管的伸缩也会随之减小，从而使罐体移动，弹簧也随之复位，把膨胀阀重新打开。
膨胀阀的优势在于可以根据需要调节系统的压力，以满足机械设备的舒适性和更高的
工作效率，在家用电器，汽车发动机系统，加热，制冷，通风和其它气体压力调节系统中
得到广泛应用。
电子膨胀阀原理
电子膨胀阀原理电子膨胀阀是一种广泛应用于制冷与空调系统的关键组件，其作用是通过电子控制来调节制冷剂的流量，从而实现对系统的温度和压力的控制。
本文将介绍电子膨胀阀的原理及其工作过程。
1. 原理介绍电子膨胀阀的工作原理基于热力学的物理性质。
当制冷剂流经膨胀阀时，由于通过阀门的截面积减小，制冷剂的流速减慢，从而导致其静压力增加。
同时，由于膨胀阀内存在流体的阻力，制冷剂的压力也会发生变化。
电子膨胀阀利用此原理通过电子控制来实现对制冷剂的流量和压力的精确调节。
2. 结构与组成电子膨胀阀主要由以下几部分组成：1) 阀体：负责导流并控制制冷剂的流量。
2) 气动阀芯：通过电子控制信号来控制阀芯的开启和关闭，从而影响制冷剂的流量。
3) 电子控制单元：接收各种传感器信号，并根据设定值对阀芯的开度进行控制。
4) 温度传感器：用于感知系统的温度，将温度信号传递给电子控制单元。
5) 压力传感器：用于感知系统的压力，将压力信号传递给电子控制单元。
3. 工作过程电子膨胀阀的工作过程可以分为以下几个步骤：1) 感知参数：电子膨胀阀通过温度传感器和压力传感器感知制冷系统的温度和压力参数。
2) 信号处理：电子控制单元接收到传感器传递的温度和压力信号后，根据设定的温度值和流量要求进行信号处理。
3) 阀芯控制：根据信号处理结果，电子控制单元通过控制气动阀芯的开度来调节制冷剂的流量。
4) 流量调节：阀芯的开度决定了流经阀门的制冷剂的流量大小，进而影响制冷系统的温度和压力。
5) 反馈控制：电子控制单元持续监测制冷系统的温度和压力，并根据实际情况对阀芯的开度进行调整，以保持系统的稳定工作状态。
4. 优势与应用电子膨胀阀相对于传统的机械膨胀阀具有以下优势：1) 精确控制：电子控制单元可以根据实际需求对膨胀阀的开度进行精确控制，从而实现对制冷剂流量和压力的精确调节。
2) 响应迅速：电子膨胀阀的响应速度快，能够迅速调节制冷系统的工作状态，提高系统的工作效率。
电子膨胀阀工作原理及其控制方法探讨
电子膨胀阀工作原理及其控制方法探讨【摘要】随着制冷设备的发展，越来越多的高效节能空调产品面世。
而作为制冷系统的四大部件之一，节流装置在制冷系统中起着非常重要的作用，通过选择应用合适的节流机构与制冷系统匹配是整个制冷设备降低能耗的重要一环。
本文将对节流装置其中之一电子膨胀阀的基本结构、工作原理及控制方法进行分析。
【关键词】电子膨胀阀;制冷;节能;节流装置;控制0.引言电子膨胀阀作为一种新型的制冷系统控制部件，突破了传统节流机构的概念，它是制冷系统智能化系统化的重要环节和手段。
空调设备在电子膨胀阀的应用方面，突破了以前在机组设计过程中存在的某种系统屈从热力膨胀阀的观念，进入膨胀阀为系统优化服务的新阶段，其应用使空调设备达到更高的控制精度及工艺要求，对于制冷行业的发展起着重要的作用。
1.传统的节流装置介绍传统的节流装置包括手动节流阀、孔板、热力膨胀阀等。
手动节流阀越来越少见，几乎已经被淘汰。
而孔板只在某一些设备上使用，例如满液式水冷冷水机等。
热力膨胀阀广泛应用于中央空调设备上。
它既可控制蒸发器供液量，又可节流饱和液态制冷剂。
根据热力膨胀阀结构上的不同，分为内平衡式和外平衡式两种。
外平衡式热力膨胀阀在大量使用，其工作原理是建立在感温包内工质压力、蒸发器出口压力及弹簧力平衡的基础上。
但由于热力膨胀阀的感温包具有热容量、传压毛细管的压力传递以及机械动作等系列环节的时间滞后，故，其调节响应速度、精度等远比不上电子膨胀阀。
2.电子膨胀阀介绍2.1结构单从结构上看，电子膨胀阀主要由阀体、阀针、线圈组成。
而从控制实现的角度来看，电子膨胀阀由控制器、执行器和传感器 3 部分构成，通常所说的电子膨胀阀大多仅指执行器，即可控驱动装置和阀体，实际上仅有这一部分是无法完成控制功能的。
电子膨胀阀控制器的核心硬件为单片机，如控制器同时要完成压缩机及风机的变频等控制功能，一般采用多机级连的形式。
电子膨胀阀的传感器通常采用热电偶或热电阻。
电子膨胀阀的原理
电子膨胀阀的原理电子膨胀阀（Electronic Expansion Valve）是一种用于调节制冷剂流量的装置，广泛应用于空调、冷冻设备等领域。
它通过精确控制制冷剂的流量，实现恒定的温度控制，提高系统的效率和稳定性。
本文将介绍电子膨胀阀的原理以及其在制冷系统中的应用。
一、电子膨胀阀的基本原理1. 液体膨胀原理电子膨胀阀的基本原理是基于液体膨胀效应。
当液体通过狭窄的通道流动时，流速增大，由于液体惯性的影响，流体压力降低。
这种现象被称为膨胀。
电子膨胀阀利用这种膨胀效应来控制制冷剂的流量。
2. 电子控制原理电子膨胀阀通过内部传感器感知制冷系统的工作参数，如温度、压力等，并将这些数据传送给控制器。
控制器根据预设的参数进行计算，确定最佳的膨胀阀开度，并通过电磁阀进行精确的调节。
二、电子膨胀阀的工作过程1. 传感器检测电子膨胀阀内置有温度和压力传感器，用于实时监测制冷系统中的工作参数。
传感器将检测到的数据传送给控制器，控制器根据这些数据进行分析和计算。
2. 控制信号输出根据传感器检测到的数据，控制器确定最佳的膨胀阀开度，并通过输出控制信号给电磁阀。
控制信号的强弱决定了膨胀阀的开度大小，从而控制制冷剂的流量。
3. 调节制冷剂流量电磁阀接收到控制信号后，根据信号的强弱控制阀芯的开度。
阀芯打开时，制冷剂可以通过阀门进入膨胀阀，当阀芯关闭时，制冷剂的流动被截断。
4. 温度控制电子膨胀阀通过精确的信号控制，调节制冷剂的流量，从而实现对制冷系统中温度的精确控制。
当温度达到设定值时，控制器会相应地调整膨胀阀的开度，使制冷剂流量减小，从而保持恒定的温度。
三、电子膨胀阀的优势1. 高精度控制电子膨胀阀通过传感器和控制器的协调工作，可以实现对制冷剂的精确控制。
相比传统机械膨胀阀，其调节精度更高，能够满足复杂的控制需求。
2. 高效节能由于电子膨胀阀能够精确控制制冷剂的流量，使制冷系统能够按需供给冷量，避免能量的浪费。
同时，它也可以根据外部条件的变化，自动调整系统的工作参数，以提高系统的效率和节能。
电子膨胀阀的工作原理
电子膨胀阀的工作原理
电子膨胀阀（Electronic expansion valve）是一种自动调节制冷剂流量的装置，通过电子控制阀芯的开合程度来实现对制冷剂流量的精确调节。
其工作原理如下：
1. 传感器检测：电子膨胀阀内置有温度和压力传感器，用于检测制冷系统的工作参数，如制冷剂的温度和压力。
2. 数据传输：传感器检测到的参数信息会通过电缆传输给控制器，控制器根据接收到的数据进行计算和判断。
3. 控制信号输出：控制器根据算法计算出理想的制冷剂流量，并将控制信号发送给电子膨胀阀。
4. 阀芯控制：根据控制信号，电子膨胀阀内部的电机会驱动阀芯的开合。
通过改变阀芯开口的大小，电子膨胀阀能够精确地调节制冷剂流量。
5. 流量调节：阀芯的开合程度会直接影响制冷剂通过阀体的流量大小，进而影响制冷系统的制冷效果。
当需要增大流量时，电子膨胀阀会开启阀芯；当需要减小流量时，电子膨胀阀会关闭阀芯。
6. 反馈控制：电子膨胀阀实时检测制冷剂的温度和压力，并将实际参数传回给控制器。
控制器根据实际参数与设定值的比较进行调节，实现闭环控制。
通过以上工作原理，电子膨胀阀能够根据制冷系统的需要实现准确的流量控制和能效优化。
它具有调节精度高、响应速度快、适应性强等特点，在空调、制冷设备等领域得到广泛应用。
电子膨胀阀工作原理图
电子膨胀阀工作原理图
电子膨胀阀是一种用于控制制冷系统中制冷剂流动的重要设备，其工作原理图如下所示：
首先，制冷系统中的高压制冷剂通过进气口进入电子膨胀阀的阀体内部。
阀体内部包含了一个小孔，称为节流孔，当高压制冷剂通过这个小孔流出时，压力会急剧下降，同时温度也会急剧下降。
随后，温度传感器会监测到制冷系统中的温度变化，并将这些信息传送给电子控制器。
电子控制器会根据温度传感器的反馈信号来控制电子膨胀阀的开合程度，从而调节制冷剂的流动速度和量。
在电子控制器的指令下，电磁铁会对阀芯施加力量，使得阀芯的位置发生微小的变化，从而改变节流孔的大小，进而调节制冷剂的流动量。
这样，制冷系统中的制冷剂就可以按照需要被释放到蒸发器中，完成制冷循环过程。
通过这种方式，电子膨胀阀可以实现对制冷系统中制冷剂流量的精确控制，从而确保制冷系统的稳定运行和高效工作。
总结：
电子膨胀阀是制冷系统中的重要组成部分，其工作原理是通过电子控制器对阀芯位置的微小调节，来实现对制冷剂流量的精确控制。
这种精确控制能够确保制冷系统的稳定运行和高效工作，从而满足不同环境条件下的制冷需求。
因此，电子膨胀阀在现代制冷技术中具有着重要的应用价值。
电子膨胀阀控制系统原理调试和故障诊断
电子膨胀阀控制系统原理调试和故障诊断一、电子膨胀阀控制系统原理1.传感器：系统中必须配备温度传感器来测量目标温度。
传感器的信号将被用作系统的反馈信号。
2.控制器：控制器是系统的核心部件，通常由微处理器和PID算法构成。
控制器通过比较传感器测量的温度和预设的目标温度，计算出相应的控制信号并发送给膨胀阀。
3.电子膨胀阀：根据控制器发出的控制信号，电子膨胀阀的开度将相应地调整，从而改变制冷剂的流量和压力。
4.制冷系统：电子膨胀阀通过调节制冷剂的流量和压力来控制制冷系统的冷却效果，从而使得系统的输出温度逐渐接近目标温度。
二、调试过程1.系统校准：首先需要确定控制器的参数设置是否正确，例如目标温度设定、传感器校准等。
根据实际情况进行调整，使得系统能够准确地控制温度。
2.控制信号检测：调试过程中需要检测控制器发出的控制信号是否正确。
可以通过测量膨胀阀的开度来验证控制信号的准确性。
3.效果验证：调试完成后，需要通过实际运行验证系统的控制效果。
观察系统的制冷效果以及控制精度是否符合要求。
三、故障诊断在实际运行中，电子膨胀阀控制系统可能会出现一些故障。
以下列举一些常见的故障及其诊断方法：1.电子膨胀阀无法调节：首先检查控制器发出的控制信号是否正确，确认信号正常后，检查电子膨胀阀本身是否有故障，如阀芯是否卡住、阀门是否漏气等。
2.控制系统不稳定：如果系统的控制效果不稳定，可能是控制器参数设置不合理导致的。
重新校准参数或调整PID算法的参数，使其适应实际工况。
3.温度偏差过大：如果系统的输出温度与目标温度差距过大，可能是传感器测量不准确导致的。
检查传感器的安装位置和连接是否正确，或者可能需要更换传感器。
总的来说，电子膨胀阀控制系统通过电子信号控制膨胀阀的开度，以实现制冷系统的准确控制。
在调试和故障诊断过程中，需要注意系统的校准、控制信号的检测以及效果的验证，以保证系统的正常运行。
电子膨胀阀原理、校准和故障修复
电子膨胀阀原理、校准和故障修复原理电子膨胀阀是一种用于控制制冷系统中制冷剂流量的设备。
它主要由膨胀阀本体、传感器和电子控制单元组成。
膨胀阀本体通过调节其开度来控制制冷剂的流量。
传感器测量制冷系统的参数，如压力和温度，并将这些参数传输给电子控制单元。
电子控制单元根据传感器提供的参数来计算膨胀阀的开度，并通过控制膨胀阀本体来调整制冷剂的流量。
校准电子膨胀阀的校准是确保其正常运行的关键。
在校准之前，我们需要先了解制冷系统的设计要求，包括制冷剂的类型、压力和温度范围等。
校准电子膨胀阀时，我们需要使用专业的校准工具。
首先，将校准工具连接到电子膨胀阀的电子控制单元。
然后，根据制冷系统的要求，通过调整校准工具上的参数来调整膨胀阀的开度。
最后，进行校准，并确认制冷系统的参数是否符合设计要求。
故障修复电子膨胀阀可能会出现故障，导致制冷系统的性能下降。
以下是一些常见的故障及其修复方法：1. 膨胀阀无法调节制冷剂流量：检查传感器是否正常工作，确保其可以准确地测量压力和温度。
同时，检查电子控制单元是否正常工作，并确保其可以正确地计算膨胀阀的开度。
2. 膨胀阀堵塞：清洁或更换膨胀阀内部的堵塞物。
3. 膨胀阀漏气：检查膨胀阀的密封性能，修复或更换损坏的密封件。
4. 膨胀阀故障灯亮：通过连接诊断设备来识别故障代码，并按照故障代码的说明进行修复。
在修复电子膨胀阀故障时，应当遵循制造商提供的维修手册或技术指南，并确保操作安全和高效。
以上是关于电子膨胀阀原理、校准和故障修复的简介。
根据制冷系统的具体需求和故障表现，可能需要进一步深入研究和分析。
电子膨胀阀工作原理与故障处理全套
电子膨胀阀工作原理与故障处理全套一.电子膨胀阀的工作原理在变频空调制冷系统中是根据微处理器电路程序、压缩机运行频率、运行电流、制冷系统运行压力值、传感器感知温度值的变化精确控制电子膨胀阀的开度大小，调整最佳制冷剂流量使空调运行最佳状态。
电子膨胀阀的公共端与2、3、4、5、正常均为44。
公共端接12V,其余4根通往CPU控制电路。
断电时电子膨胀阀应复位，这时可通过听到有〃咯嗒〃的声音，感觉是否振动来判定阀芯是否有问题。
注意！这个是拿某厂家的线圈举例，其他厂家的线色可能不一致但公共端都统一在最边缘，现场需用万用表查找公共端。
在关机状态下，阀芯一般处在最大开度，拔了线圈插头，然后开机运行如果制冷剂无法通过，可以判定阀芯卡死了。
正常情况下，开停机有〃咯嗒〃的响声制冷时用手摸电子膨胀阀的两端，进口处是温的，出口处是凉的。
二、电子膨胀阀的常见故障故障现象1:电子膨胀阀的阀门处于全闭状态。
分析检修：正常时，电子膨胀阀在通电前，针阀处于打开位置。
阀体出厂时阀开度是480个脉冲，但由于转子是通过螺纹结构固定，在运输过程中可能会由于振动而使转子位置发生改变，最终使阀门处于全闭状态。
遇此故障时，上电后进行复位操作即可，以确保阀体处于开的状态，这样才能通过步进电机控制针阀开度的大小，从而调节膨胀阀的流量。
故障现象2:开机后，电子膨胀阀内有噪音。
分析检修：如果噪音过大，表明其内部器件卡滞，需整体更换加以解决。
值得一提的是，若接通电源时阀体内有〃咔嗒〃声，这是正常现象。
在空调通电后，电控板会给电子膨胀阀送来全开或者全闭的脉冲，这时电子膨胀阀的转子转到最大开度时，与限位装置碰撞，发出〃咔嗒〃摩擦音。
当空调系统内充满了冷媒，转子转动的阻力加大以及声音的传播方式有所改变时，电子膨胀阀的动作音会变得很小。
故障现象3:电子膨胀阀不动作。
分析检修：接通电源时，先听阀体内有无〃咔嗒〃声，如无，则检查阀体是否完全套入线圈，线圈与电路板连接是否正常，线圈供电电压是否符合要求（12V±12V）.若上述检查均正常，则检查阀体能否全开，如不能，则表明阀体已坏，需换新。
电子膨胀阀控制设计
电子膨胀阀控制设计电子膨胀阀是一种新型的节流机构，用于变频空调的关键控制。
相比毛细管、热力膨胀阀等截流元件，它具有调节精度高、调节范围大等优点。
本文总结多年的设计经验，对电子膨胀阀控制的软硬件设计过程和要点进行了详细的分析和描述，为电子膨胀阀控制调节的设计提供参考。
一、电子膨胀阀的工作原理电子膨胀阀有两种结构形式，分别是步进电机型和电磁线圈型。
本文所描述的电子膨胀阀是步进电机型。
它由阀体、阀芯、波纹管、传动机构和脉冲步进电机等组成。
脉冲步进电机是驱动机构，波纹管是将制冷剂通道与运动部件隔开，以防制冷剂泄露。
传动机构的作用是将电机的旋转运动转变为阀芯的往复运动。
电子膨胀阀的工作原理是，根据对过热度或进出口空气的温差、回风温度及其设定值等多项参数的检测和数据采集，经微处理器处理后，控制步进电机转子的旋转，通过螺纹的传动，带动阀针作轴向移动，从而调节阀口的通流面积，调节制冷剂的流量。
依次实现对制冷剂流量的自动调节，最终使空调系统根据负荷的变化达到最佳制冷/制热量，最精确的温度及节能效果。
图一为本例中使用的电子膨胀阀的内部线圈图和工作时的相序动作说明。
通过从1到8方向或从8到1方向的顺序切换线圈状态，实现调节电子膨胀阀的开度的目的。
电子膨胀阀的驱动方式和步进电机的驱动类似，采用四相八拍的工作方式。
本例中电子膨胀阀（DPF(L)2.2-06）参数：额定电压为DC12V，线圈电阻为38±4欧姆/相，励磁速度为30～90PPS，励磁方式为1-2相励磁（30～90PPS），单极驱动；阀行程为2.9mm，阀口直径为φ2.2mm；开阀脉冲为35±20脉冲，全程脉冲为500脉冲，流动方向为正反皆可。
二、硬件电路设计根据电子膨胀阀的参数，硬件电路采用12V驱动电压，Freescale的MC908AB32CFBE作为控制用单片机。
由于单个线圈直通电流最大为320mA，单片机不能直接驱动，因此使用三极管增加驱动能力，使用单片机的大电流口PTD0-PTD4，4个IO口作为驱动口。
电子膨胀阀在制冷系统中如何实现调节和控制
电子膨胀阀在制冷系统中如何实现调节和控制电子膨胀阀在空调系统中应用时，能自动调节制冷剂流量，确保空调系统能够始终维持最佳运行工况，可加快制冷速度、精确控制温度，并实现节能。
一、电子膨胀阀在制冷系统中的作用在制冷系统中，电子膨胀阀在控制器内部算法的运用下，结合执行器动作即可实现系统工作参数的采集与控制。
电子膨胀阀负责计算传感器参数，控制则交由控制器负责，因此反应与速度相当显著，仅需几秒就能完成全闭与全开的过程[1]。
采集分为两种：（1）压力型将回气温度与压力作为采集对象，在驱动器内部计算下能将饱和蒸发温度获取，从而完成回气过热度的计算。
（2）温度型主要是对膨胀阀后温度与回气温度采集，从而完成过热度的计算。
驱动器以过热度大小为根据，能对膨胀阀开度实现控制。
二、电子膨胀阀的控制方法1、温度式控制方法系统过热度大致参照两温度的差，同时将其作为电子膨胀阀的控制参数；制冷过热度为ts-te，表示室内蒸发器中央温度对比吸气温度时两者之间相差的数值；制热过热度ts-tc，表示室外冷凝器中央温度对比吸气温度时两者之间相差的数值。
2、压力式控制方法过热度ts-tps中，通过计算获取的数值是控制电子膨胀阀时使用的主要参数，式中的tps代表制冷剂饱和温度，是与吸气压力ps相对应数值，也可以认为过热度是吸入温度与饱和温度之间相差的数值。
3、两种方法对比前一种控制方式安装简便，由于未涉及压力转化到饱和温度的过程，因此能更快的响应。
但是该方法中，过热度与系统实际过热度有一定差异的缘故，难免会有误差存在；后一种控制方式中，计算得到的过热度基本符合实际过热度，然而在回路中有必要进行压力传感器的追加，且程序控制中饱和温度AD转换变的追加也是必不可少的，此时会支出更多成本。
在对两种方法妥当性进行研究时，维持额定制冷条件，记录膨胀阀各个开度时的过热度。
当膨胀阀开度变更，且过热度变化时，两种方法计算获取的过度热之间之间存在大约3 ℃的差值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子膨胀阀的工作原理及控制
电子膨胀阀——吸气过热度控制吸气过热度控制系统由电子膨
胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力 P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。
以保持蒸发器需要的供液量。
电子膨胀阀的步进电机是根据蒸发器出口压力 P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。
另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定电子膨胀阀可在10--100的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。
选用电子膨胀阀——吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的 COP 值水平。
电子膨胀阀——吸气过热度控制制冷系统原理图电子膨胀阀——液位控制液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。
当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA 信号传给液位控制器液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。
电子膨胀阀的步进电机是根据制冷剂液位变化
实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。
选用电子膨胀阀——液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的 COP 值水平。
电子膨胀阀——液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀——吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的 COP 值。
