最新2.3继电器接触器控制电路的分析与设计

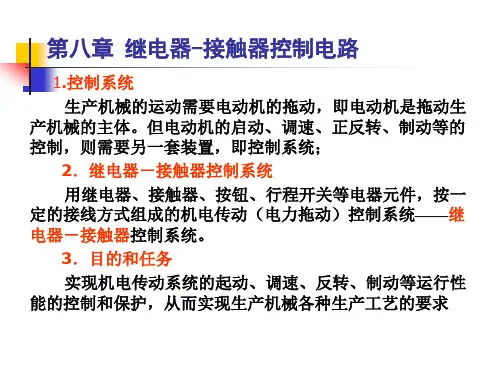

继电器接触器控制电路
目前生产的产品有HD（单极）和HS （双投）等系列。
图形符号：Q 或QG
第八章 继电器-接触器控制电路 8.1.1 非自动控制电器
转换开关(组合开关)
用途：实质上是一种刀开关,可部分的接通或断开电路。机床上主要作为
CJT1系列交流接触器 CJX2系列交流接触器
第八章 继电器-接触器控制电路 8.1.2 自动控制电器
2. 继电器
是一种根据某种输入信号的变化，接通或断开控制电路， 实 现控制目的的自动控制电器。触点无主辅之分，一般较 小（5A以下），用于控制回路。
继电器的分类：
按它反应信号的种类分：电流、电压、速度、压力、热继电器等。
图形符号：
QF
第八章 继电器-接触器控制电路 8.1.5 保护电器
结构原理图： L1 L2 L3 34 5
1
1－主触头
2
2,7,8－弹簧
3－锁钩
4－过流脱钩器衔铁
5－失压脱钩器顶杆
6－辅助触头
8
7
6
(a)
(b)
图13 自动空气断路器
第八章 继电器-接触器控制电路 8.1.5 保护电器 自动开关的实物外形：
2.用作同时控制多条线路。
图形符号：
K
第八章 继电器-接触器控制电路 8.1.2 自动控制电器
电流继电器
用途：根据电路中流过线圈的电流值大小而动作的继电器 分类：
1）过电流继电器： 大于线圈额定值1.1～4倍动作，用 于电动机过载保护。 2）欠电流继电器：电流过小时切断电路。用于直流电动 机，进行弱磁保护。
继电器接触器基本控制电路
(3)交流接触器 短路环
交流接触器线圈中电流产生交变磁 通，因而铁心与衔铁间的吸力是变 化的。这会使衔铁产生振动，发出 噪声。更主要的是会影响到触头的 闭合。
为消除这一现象，在交流接触器的 铁心两端各开一个槽，槽内嵌装短 路铜环，如图所示。加装短路环后， 当线圈通以交流电时，线圈电流产 生的磁通一部分穿过短路环，环中 感应出电流，又会产生一个磁通， 两个磁通的相位不同，即、不同时 为零，这样就保证了铁心与衔铁在 任何时刻都有吸力，衔铁将始终被 吸住，这样就解决了振动的问题。
KM
文字符号
11
12
(1)结构和工作原理/电磁系统
1) 电磁系统 用来操作触头闭合与分断。它包括铁芯、吸引线圈、 衔铁。
6
电磁式电器工作原理示意图
1—铁芯 3—衔铁 5—动触点 7—释放弹簧
2—线圈 4—静触点 6—触点弹簧
13
(1)结构和工作原理/触点系统
2) 触点系统 起着接通和分断电路的作用。它包括主触点和辅助触点。
23
(4)直流接触器
24
(4)直流接触器
特点：线圈通以直流电，铁芯中不产生涡流和磁损，不会发热， 由整块钢制成。但因电磁时间常数大，磁通的建立和消失均比 较缓慢，导致吸合和释放也比较慢，所以直流接触器灭弧较难。 大容量直流接触器通常采用铜制或镉铜制单断点触点，在闭合 过程中能自动清除其表面的氧化物，防止接触电阻增大。小容 量直流接触器通常采用双断点磁吹灭弧罩灭弧，熄弧能力强， 适合于频繁操作。 直流接触器由于铁心中不会产生涡流和磁滞损耗，因此不会发 热。铁心和衔铁用整块电工软钢做成，为使线圈散热良好，通 常将线圈绕制成高而薄的圆筒状，且不设线圈骨架，使线圈和 铁心直接接触以利于散热。

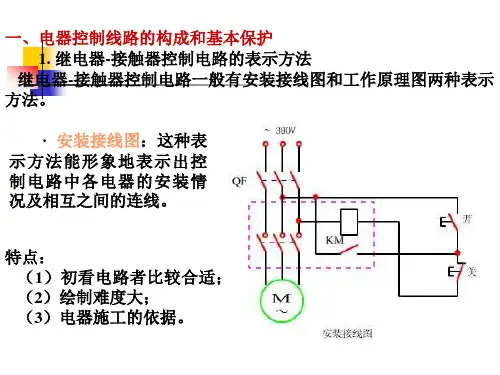

继电器接触器控制的基本线路
3. 电气系统中的基本保护 1）电流保护 (1) 短路保护：防止用电设备（电动机、接触器等）短路而产 生大电流冲击电网，损坏电源设备或保护用电设备突然流过短路电 流而引起用电设备、导线和机械上的严重损坏。
采用的电器：熔断器、自动断路器。
原理：熔断器或自动断路器串入被保护的电路中，当电路发生 短路或严重过载时，熔断器的熔体部分自动迅速熔断，自动断路器 的过电流脱钩器脱开，从而切断电路，使导线和电器设备不受损坏。
(2) 过载保护：防止用电设备（如电动机等）长期过载而损坏 用电设备。
采用的电器：热继电器、自动断路器。
原理：热继电器的线圈接在电动机的回路中，而触头接在控制 回路中。当电动机过载时，长时间的发热使热继电器的线圈动作， 从而触头动作，断开控制回路，使电动机脱离电网。
2）零压（或欠压）保护
作用：防止因电源电压的消 失或降低引起机械设备停止运行， 当故障消失后，在没有人工操作 的情况下，设备自动启动运行而 可能造成的机械或人身事故。
3）互锁保护：保护一个电器通电时， 另一个电器不能通电，若需后者通电，则 前者必须先断电的一种保护。
4) 零励磁保护：防止直流电动机在没有加上励磁电压 时，就加上电枢电压而造成机械“飞车”或电动机电 枢绕组烧怀的一种保护。
继电器-接触器自动控制的 基本线路
断路器
I/IN<1.25 长期工作 I/IN=2 30~40s熔断 I/IN>10立即熔断
上页 下页 返回
3. 具有互锁环节的正反转控制电路
上页 下页 返回
4. 运用复合按钮实现正反转控制
上页 下页 返回
11.3 鼠笼式电机的正反转控制(1)
继电器接触器自动控制电路
智能家居
随着智能家居市场的不断扩大，继 电器接触器自动控制电路将在智能 照明、智能安防等领域发挥重要作 用。
新能源领域
随着新能源技术的不断发展，继电 器接触器自动控制电路将在风能、 太阳能等领域得到广泛应用。
未来研究方向
新型控制算法研究
01
为了满足复杂系统的控制需求，需要研究新型的控制算法，提
高系统的稳定性和动态性能。
机械部分如传动机构、轴承等损坏，导致 控制电路的动作不准确或无法动作。
故障诊断方法
观察法
通过观察继电器、接触器的外观和动作 情况，初步判断是否存在故障。
电阻法
通过测量控制电路中各部分的电阻， 判断是否存在电阻异常，进而确定故
障部位。
电压法
通过测量控制电路中各点的电压，判 断是否存在电压异常，进而确定故障 部位。
温度控制电路
通过继电器和接触器控制加热元件， 实现温度的自动调节和控制。
继电器接触器控制电
04
路故障诊断与排除
常见故障类型
电源故障
线圈故障
电源电压过低、过高或波动不稳，导致控 制电路无法正常工作。
线圈烧毁、短路或断路，导致继电器或接 触器无法正常吸合或释放。
触点故障
机械故障
触点接触不良、烧毁或粘连，导致控制电 路的输出不正常。
按触点性质
常开触点、常闭触点、转 换触点等。
按操作方式
手动、自动、时间控制等。
工作参数
额定电压
指继电器接触器正常工作时所适应的电压值。
吸合电流
指继电器接触器吸合时所需的电流值。
额定电流
指继电器接触器正常工作时所允许的最大电 流值。
释放电流
指继电器接触器释放时所需的电流值。

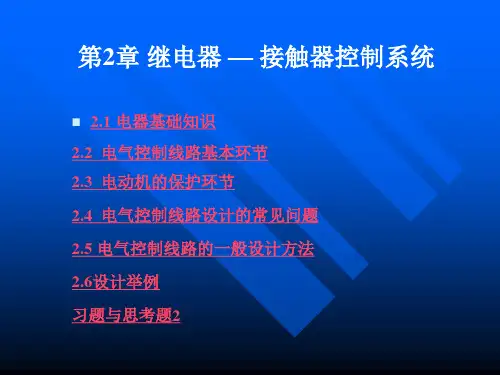

第2章 继电器 — 接触器控制系统
(2) 电磁阀
电磁阀由阀体和电磁铁组成，在气动或液动的系 统中用来控制流向、流速与通断。阀门的开闭由电 磁铁推动滑阀移动操纵的，即控制电磁铁就是控制 电磁阀。电磁阀一般无辅助触点，需借助中间继电 器传递逻辑关系。电磁阀的结构性能用其位置数和 通路数表示，“位”是指滑问位置，“通”是指流 体的通道数，常用的有两位三通、两位四通、三位 五通等。两位四通电磁阀结构图和功能符号如图2-3 所示。
（2）自动切换信号及控制电器
自动切换信号及控制电器是指主要借助电磁力或某个 物理量的变化自动进行切换的电器，如电磁继电器等。 继电器主要用于传递控制信号，其触点通常接控制电 路中。继电器种类很多，电气控制系统中常用的主要 有电磁式中间继电器、速度继电器、时间继电器。继 电器的工作特点是阶跃式的输入输出特性，
2)速度继电器（KS） 速度继电器是测量转速的元件。 它能反映转动的方向以及是否停转、因此广泛用于异 步电动机的反接制动中。其结构和工作原理与笼型电 动机类似，主要有转子、定子和触点三部分。其中转 子是圆柱形永磁铁，与被控旋转机构的轴连接，同步 旋转。定于是笼形空心圆环，内装有笼形绕组、它套 在转子上，可以转动一定的角度。当转子转动时，在 绕组内感应出电动势和电流，此电流和磁场作用产生 扭矩使定子柄向旋转方向转动、拨动簧片使触点闭合 或断开。当转子转速接近零(约100r/min)，扭矩不足 于克服定子柄重力．触点系统恢复原态。JYl速度继 电器结构原理图如图2-2所示。
2． 电气控制线路基本环节
任何一个复杂的电气控制线路、总是由一些基本的控 制环节、辅助环节和保护环节组成，根据生产工艺的 要求，按照一定的规律组合起来的。因此，掌握这些 基本的控制环节是学习和设计复杂电气控制电路的基 础。
（1）点动、长动和停车
常用继电器-接触器控制电路解析
常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min 时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。
2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。
3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。
4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。
控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K 和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。
5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。
继电器接触器控制电路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
集中控制与分散控制
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
双速异步电机的基本控制线路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
电磁铁、电磁离合器的基本控制线路
主动摩擦片 绝缘层
铁粉
线圈
主动轴
从动轴
图8.25 多片式电磁离合器的摩擦片 图8.26 电磁粉末离合器
第八章 继电器-接触器控制电路
8.1.4 执行电器
电磁夹具 工件
绝缘材料 工作台
线圈
铁心
图8.27 电磁工作台
第八章 继电器-接触器控制电路
8.2 继电器-接触器控制的常用
基本线路
8.2.1继电器-接触器自动控制线路的构成
8.1.1 非自动控制电器
转换开关
倒顺开关
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器（交流、直流） KM
常闭触头
动
常
铁
开
心
触
头
线 圈
静 铁 心
图8.15 交流接触器的结构
图8.16 直流接触器的原理结构图
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器（交流、直流） KM
第八章 继电器-接触器控制电路
8.2.1继电器-接触器自动控制线路
电原理图绘制规的律构成
1.主电路用粗线表示，并绘 制在左边控制电路用细线绘 制在图的右边（或下边）。
2，控制电路电源分列两边， 按各电器动作先后由上而下 平行绘制。 3，同一电器各部件用同 一字符表示，相同电器 用数字序号表示。
继电器接触器控制系统的电路设计方法
(9) 电气联锁和机械联锁共用。在频繁操作的可逆线 路、自动切换线路中，正、反向(或两只)接触器之间 至少要有电气联锁，必要时要有机械联锁，以避免误 操作可能带来的危害，特别是一些重要设备应仔细考 虑每一控制程序之间必要的联锁，即使发生误操作也 不会造成设备事故。重要场合应选用机械联锁接触 器，再附加电气联锁电路。 (10) 设计的线路应能适应所在电网情况。在确定电动 机的起动方式是直接起动还是降压起动时，应根据电 网或配电变压器容量的大小、电压波动范围以及允许 的冲击电流数值等因素全面考虑，必要时应进行详细 计算，否则将影响设计质量甚至发生难以预测的事故。 (11) 应具有完善的保护环节，提高系统运行可靠性。 电气控制系统的安全动化程度和高指 标。 (3) 妥善处理机械与电气的关系。机械或设备与电力 拖动已经紧密结合并融为一体，传动系统为了获得较 大的调速比，可以采用机电结合的方法实现，但要从 制造成本、技术要求和使用方便等具体条件去协调平 衡。 (4) 要有完善的保护措施，防止发生人身事故和设备 损坏事故。要预防可能出现的故障，采用必要的保护 措施。例如短路、过载、失压和误操作等电气方面的 保护功能和使设备正常运行所需要的其他方面的保护 功能。
图6.3 寄生电路
图6.4 触头的“竞争”与“冒险”
(8) 避免发生触头“竞争”与“冒险”现象。在电气控 制电路中，在某一控制信号作用下，电路从一个状态转 换到另一个状态时，常常有几个电器的状态发生变化， 由于电器元件总有一定的固有动作时间，往往会发生不 按预定时序动作的情况，触头争先吸合，发生振荡，这 种现象称为电路的“竞争”。另外，由于电器元件的固 有释放延时作用，也会出现开关电器不按要求的逻辑功 能转换状态的可能性，这种现象称为“冒险”。“竞争” 与“冒险”现象都将造成控制回路不能按要求动作，引 起控制失灵。如图6.4所示电路，当KM闭合时，K1、K2争 先吸合，只有经过多次振荡吸合竞争后，才能稳定在一 个状态上。同样，在KM断开时，K1、K2又会争先断开， 产生振荡。
第5章继电器接触器控制系统设计
一、继电器-接触器控制系统设计的内容
5、明确有关操作方面的要求，在设计中实施。 如操纵台的设计、测量显示、故障诊断、 保护等措施的要求。
6、设计应考虑用户供电电网情况，如电网容 量、电流种类、电压及频率。
一、继电器-接触器控制系统设计的内容
继电器－接触器控制系统设计的内容可以分为两大部分，即 电气原理图设计和工艺设计。
例如，双速鼠笼式异步电动机，当定子绕组由三角形联接改接成双星形 联接时，转速增加1倍，功率却增加很少，因此，它适用于恒功率传动。对 于低速为星形联接的双速电动机改接成双星形后，转速和功率都增加1倍， 而电动机所输出的转矩却保持不变，它适用于恒转矩传动。他激直流电动机 的调磁调速属于恒功率调速，而调压调速则属于恒转矩调速。
• 分析调速性质和负载特性，找出电动机在整个调速范国内的转矩、功率与转 速的关系，以确定负载需要恒功率调速，还是恒转矩调速，为合理确定拖动 方案、控制方案，以及电机和电机容量的选择提供必要的依据。
一、继电器-接触器控制系统设计的内容
4、正确合理的选择电气控制方式是机床电气设计的主要内容。 ➢ 在一般普通机床中，其工作程序往往是固定的，使用中并不需
电气控制系统原理图的设计方法有2种，即经验设计法 (又称—般设计法)和逻辑设计法。
（一）分析设计法
1、分析设计法又称经验设计法
是根据生产工艺的要求去选择适当的基本控制环节（单元电路）或将比 较成熟的电路按各部分的联锁条件组合起来并加以补充和修改，综合成 满足控制要求的完整线路。
➢优点：
无固定的设计程序，设计方法简单，容易为初学者所掌握，对于具有 一定工作经验的电气人员来说，也能较快地完成设计任务，因此在电气 设计中被普遍采用。
1、根据选定的拖动方案和控制方式设计系统的原理框图， 拟订出各部分的主要技术要求和主要技术参数。 2、根据各部分的要求，设计出原理框图中各个部分的具体电 路。对于每一部分电路的设计都是按照主电路→控制电路→联 锁与保护→总体检查，反复修改与完善的步骤来进行。
继电接触控制电路的设计、安装与调试
继电接触控制电路的设计、安装与调试摘要:提出了一种继电接触电路,来实现对三相异步电动机的控制、调节、转换和保护目的。
关键词:继电控制电路分析三相电机三相异步电动机是现代生产技术的动力源。
为适应生产机械和加工工艺对电动机起动、停止、转向、转速和制动等工作状态的不同要求,产生了各种各样的控制电路。
本文介绍的控制电路简单实用、工作可靠、操作方便、投资不多,特别适宜于迅速发展中的各种乡镇企业(如小型铸造厂)采用。
1 电动机直接启动控制电路在三相异步电动机定子绕组连向三相电源的主电路中接有隔离开关QS,熔断器FU,接触器的主触点KM,以及热继电器FR的发热元件。
而接触器KM的线圈则与起动按钮SB2停止按钮SB1及热继电器FR的动断触点串联后接到电源上构成控制电路,如图1所示。
容量较小的异步电动机通常可用接触器进行直接起动,电动机起动时,先合上隔离开关QS接通电源,然后再按下起动按钮SB2,接触器线圈KM 通电,于是接触器的三对动合主触点KM闭合而使电动机起动。
与起动按钮并联的接触器动合辅助触点KM也同时闭合,将起动按钮的动合触点短接,当起动按钮松开后,接触器的线圈仍能通电,从而保证电动机能继续正常工作。
这种利用接触器本身的动合辅助触点使其线圈保持通电的作用称为“自锁”作用,而该辅助触点也就称为自锁触点。
按下停止按钮SB1,接触器线圈断电,所有KM触点都断开,电动机就停止转动。
如果将控制电路中的自锁触点拆除,则可对电动机实行点动控制,这时按下起动按钮SB2时,电动机就运转,松手时就停转。
电动机在运转过程中,如果发生突然停电或电压严重下降的情况,接触器线圈KM将失电而断开所有动合触点。
一旦电源恢复供电,电动机不会自行起动,必须按一下SB2才能重新起动,因而不会造成人身和设备事故。
由此可见采用接触器控制的线路,具有失压和欠压保护作用。
在主电路中接有三个熔断器FU,是作电动机短路保护用的。
另外还串联热继电器FR的三个发热元件,由于热继电器的整定电流等于电动机额定电流,当电动机过载时,电流超过额定值,经过一段时间,热继电器因发热元件过热而使与接触线圈KM串联的动断触点FR断开,线圈KM断电之后使所有动合触点断开,从而使电动机停转,达到过载保护的目的。
继电器与接触器控制的基本电路
继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。
它们在各种自动化系统、电力系统等领域中起着重要的作用。
本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。
继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。
继电器通常由电磁系统、机械系统和电气系统组成。
电磁系统继电器的电磁系统由线圈和铁芯组成。
当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。
机械系统由机械触点组成，触点通过机械装置与铁芯相连。
当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。
电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。
当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。
接触器的基本原理接触器与继电器类似，也是一种电控制装置。
接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。
电磁系统接触器的电磁系统由线圈和铁芯组成。
当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。
接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。
当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。
和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。
电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。
接触器的电气系统常用接线方式有串联和并联两种。
继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。
继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。
•电机控制：继电器可以用于电机的启停、正反转等控制。
•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。
•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。
中间继电器和接触器控制电动机电动,连续混合线路的工作原理
接触器和中间继电器控制电动机混合线路工作原理分析
中间继电器和接触器控制电动机连续与点动混合线路的工作原理如下：
首先，我们来看看接触器的工作原理。
接触器是一种通过电磁铁驱动触点闭合和断开来实现电路控制的电器。
当线圈通电后，线圈产生磁场，使铁芯产生吸力，带动触点闭合。
当线圈断电后，铁芯失去吸力，触点就会断开。
因此，接触器可以用于接通和断开电路。
接下来，我们来看看中间继电器的工作原理。
中间继电器是一种控制继电器，它通过线圈的电流强弱来动作。
当线圈通电时，中间继电器会产生磁力，将触点吸合，从而使电路导通。
当线圈断电时，磁力消失，触点断开，电路也随之断开。
在混合线路中，接触器和中间继电器共同作用来控制电动机的连续和点动。
当按下点动按钮时，接触器的线圈通电，触点闭合，电动机开始运转。
同时，中间继电器的线圈也通电，但它的触点并没有闭合，因此电动机不会持续运转。
当松开点动按钮时，接触器的线圈断电，触点断开，电动机停止运转。
而中间继电器的线圈仍然通电，它的触点仍然处于断开状态。
当按下连续按钮时，接触器和中间继电器的线圈都通电。
接触器的触点闭合，电动机开始运转。
同时，中间继电器的触点也闭合，形成一个自锁电路。
这样，即使松开连续按钮，电动机也会继续运转。
总的来说，中间继电器和接触器控制电动机连续与点动混合线路的工作原理是通过接触器和中间继电器的相互作用来控制电动机的
运转状态。
接触器控制电路
接触器控制电路2009-09-14 01:42:16| 分类：默认分类| 标签：|字号大中小订阅一、电气原理图现代生产机械的自动控制主要是使电动机的各种不同的运行状态和电磁阀的通断电情况可以根据生产的工艺要求自动改变。
虽然由于工艺要求不同，控制线路复杂程度也不一样，但都是由基本控制电路或典型控制环节组成的。
本节将介绍几种常用的基本继电一接触器控制电器。
图4.13 典型的控制线路原理图图4.13(a)是一个按实际电器元件画出的控制线路图。
这种画法显然不方便。
而且实际上控制线路涉及的电器元件多，若按这种画法，根本无法画出来，所以，实际上都是画成原理性的控制电路图，如图4.13（b）所示，画原理图时应遵守以下几条原则：（1）所有电器在图中均同时用其标准图形符号和文字符号表示。
所有电器的触点均按常态画出。
所谓常态，对继电器、接触器而言是指线圈未得电时触点的状态；对行程并关、按钮等而言是指此电器未受压时触点的状态。
（2）为了在原理图上充分体现各电器之间的联系关系和工作原理，同一电器的各个部件可以画的不同的地方。
但同一电器的所有部件应使用同一文字符号。
（3）将整个线路分成两部分来画，负载所在的大电流回路称主回路，常用粗实线表示，画在左边。
接触器线圈、辅助触点、继电器的线圈和触点、主令电器等小电流回路称控制回路，常用细实线表示，画在右边。
（4）对于复杂的控制线路，为了便于安装和维修，对各电器的各个部件的两个端点要加以编号。
主回路中的同种电器用同一字母加角标表示。
控制回路中的电器则用数字表示，一般以各电器的线圈为界，左边用奇数顺序进行标注，右边用偶数顺序进行标注，同一节点的各条支路应标注同一数字。
二、单向直接启动控制1、点动控制当电动机容量较小时，可以采用直接启动的方法控制。
图4.14为点动控制线路，主回路由刀开关S（或用转换开关）、接触器的主触点KM和电动机M组成。
熔断器FU作短路保护用，刀开关S用作电源引入开关。
继电器接触器控制系统
8.1 控制电器
6. 接通和分断能力
接触器的接通和分断能力是指接触器的主触点 在规定条件下，能可靠地接通和分断的电流值。 在此电流值下，接通时主触点不应发生熔焊， 分断时应能可靠灭弧。
接触器用途广泛，使用场合的电压等级或工作 电流、电路的通断频繁程度、负载的工作性质 等因素，决定了接触器有不同的使用类别。
低压电器种类繁多、用途广泛，其工作原理和 结构组成多种多样，因而有不同的分类方法。
4
第八章 继电器一接触器控制系统
通常按其用途或控制对象分为以下几类： (1)低压配电电器 通常用于低压配电系统，主要
有刀开关、组合开关、负荷开关、自动开关、 熔断器等。 (2)低压控制电器通常用于电力拖动自动控制系 统，主要有接触器、继电器、控制器等。
18
8.1 控制电器
直流接触器的工作原理与交流接触器基本相同。 在结构上也是由电磁结构、触点系统、灭弧装 置等部分组成。不同之处在于，两者的线圈形 式、铁心结构、触点形状和数量、灭弧方式以 及吸力特性等方面有所区别。
(二)接触器的主要技术参数 接触器的主要技术参数有额定电压、额定电流、 操作频率、接通与分断能力、电气与机械寿命 等。
按工作原理分为电磁式继电器感应式继电器电动式继电器电子式继电器和热继电器等按输入信号分为电流继电器电压继电器温度继电器压力继电器时间继电器速度继电器和功率中间继电器等按输出形式分为有触点继电器和无触点继电器按动作时问分为瞬时继电器动作时间小于005s和延时继电器动作时间大于015s按用途分为控制继电器和保护继电器
19
8.1 控制电器
1. 额定电压 接触器铭牌上标注的额定电压是指主触点的额 定工作电压。其电压等级如下：
①交流接触器为36V、127V、220V、380V、 500V、660V(特殊场合可高达1140V)；
继电器与接触器控制的基本电路
（4） 原理图上应标出各个电源电路的相关参数、元件操作 方式和功能等。 （5）分为主电路和辅助电路。 主电路：从电源到电动机的电路，用粗实线绘在图面左侧或 上方； 辅助电路：包括控制电路、照明电路、信号电路、保护电路 等，用细实线绘在图面右侧或下方。
（6）主电路标号：文字符号和 数字组成。文字符号标明主电路 中元件或线路的主要特征，数字 标号区别电路不同线段。
接触器KM：
左栏
中栏
主触点所 在图区号
辅助常开触点 所在图区号
右栏
辅助常闭触点 所在图区号
继电器KA：
左栏 常开触点 所在图区号
右栏
常闭触点 所在图区号
对未用的触点用“叉”表示
图 CW6132车床电气原理图
（二）电器元件布置图
表明电气设备上所有电器和用电设备的实际位置， 是电气控制设备制造、装配、调试和维护必不可少 的技术文件。
（7）控制电路标号：由三位或
三位以下数字组成。交流电路以
主要压降元件（如线圈）为分界，
横排时，左侧用奇数，右侧用偶
数；竖排时，上面用奇数，下面
用偶数。直流电路电源正极按奇
数标号，负极按偶数标号。
图 三相异步电动机启动、停止控制
线路
（8）在原理图中，无论是主电路还是辅助电路，各电气元件一 般应按动作顺序和信号流从上到下、从左到右依次排列，可水平 布置或者垂直布置，并尽可能减少线条和避免线条交叉。两线交 叉连接时的电气连接点须用实心圆点标出。可拆接或测试点用空 心圆点表示。
回ቤተ መጻሕፍቲ ባይዱ旧知
1. 接触器的主要结构有哪些？交流接触器和直流接触器如何 区分？
2. 在电动机的控制电路中，热继电器与熔断器各起什么作用？ 两者能否相互替换？为什么？
