螺纹基本尺寸对照表要点

合集下载

螺纹基本尺寸对照表18780

螺纹基本尺寸对照表18780

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)螺纹公称直径d 螺距P钻头直径d铜不锈钢20.4 1.6 1.6 0.25 1.75 1.7530.5 2.5 2.5 0.35 2.15 2.154 0.7 3.3 3.3 0.5 3.5 3.55 0.8 4.1 4.2 0.5 4.5 4.561 4.9 5 0.75 5.2 5.28 1.25 6.6 6.7 1 7 7 0.75 7.1 7.2101.5 8.4 8.5 1.25 8.6 8.7 1 6.9 7 0.75 7.1 7.212 1.75 10.1 10.2。

常用螺纹、螺距、底径对照表

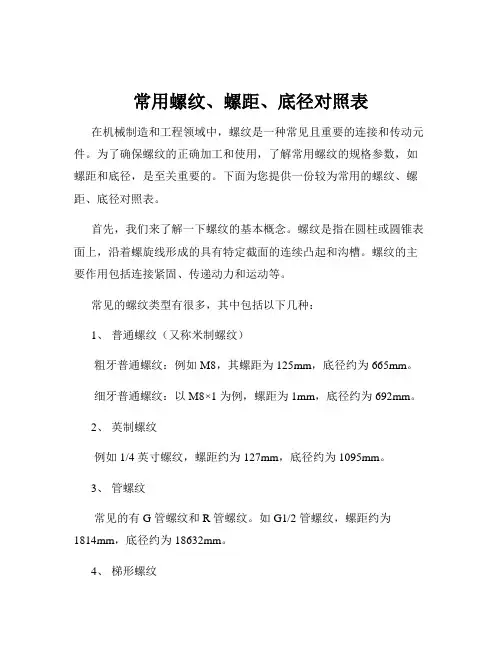

常用螺纹、螺距、底径对照表

常用螺纹、螺距、底径对照表在机械制造和工程领域中,螺纹是一种常见且重要的连接和传动元件。

为了确保螺纹的正确加工和使用,了解常用螺纹的规格参数,如螺距和底径,是至关重要的。

下面为您提供一份较为常用的螺纹、螺距、底径对照表。

首先,我们来了解一下螺纹的基本概念。

螺纹是指在圆柱或圆锥表面上,沿着螺旋线形成的具有特定截面的连续凸起和沟槽。

螺纹的主要作用包括连接紧固、传递动力和运动等。

常见的螺纹类型有很多,其中包括以下几种:1、普通螺纹(又称米制螺纹)粗牙普通螺纹:例如 M8,其螺距为 125mm,底径约为 665mm。

细牙普通螺纹:以 M8×1 为例,螺距为 1mm,底径约为 692mm。

2、英制螺纹例如 1/4 英寸螺纹,螺距约为 127mm,底径约为 1095mm。

3、管螺纹常见的有 G 管螺纹和 R 管螺纹。

如 G1/2 管螺纹,螺距约为1814mm,底径约为 18632mm。

4、梯形螺纹比如 Tr20×4 梯形螺纹,螺距为 4mm,底径约为 16mm。

5、锯齿形螺纹像 B40×7 锯齿形螺纹,螺距为 7mm,底径约为 33mm。

在实际应用中,选择合适的螺纹类型和规格取决于多种因素,如连接的强度要求、装配空间、传动精度等。

了解螺纹的螺距和底径对于螺纹的加工和测量具有重要意义。

螺距是指相邻两牙在中径线上对应两点间的轴向距离。

在加工螺纹时,需要根据螺距来调整机床的进给量,以确保加工出的螺纹符合要求。

底径则是指螺纹底部的直径。

在测量螺纹时,底径的测量也是一个重要的参数。

|螺纹类型|规格|螺距(mm)|底径(mm)||::|||::||普通螺纹|M6|1|492||普通螺纹|M10|15|838||普通螺纹|M12|175|1011||普通螺纹|M16|2|1384||普通螺纹|M20|25|1729||普通螺纹|M24|3|2075||英制螺纹|5/16"|0794|714||英制螺纹|3/8"|0953|848||英制螺纹|7/16"|1111|1003||管螺纹|G3/4"|1814|2412||管螺纹|R1/2"|1814|1863||梯形螺纹|Tr30×6|6|24||梯形螺纹|Tr40×8|8|32|需要注意的是,以上表格中的数据仅为常见的参考值,实际应用中可能会因为制造标准、公差要求等因素而有所不同。

螺纹基本尺寸对照表

螺纹基本尺寸对照表

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)。

螺纹基本尺寸对照表78253

螺纹基本尺寸对照表78253

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)如有侵权请联系告知删除,感谢你们的配合!。

螺纹基本尺寸对照表

螺纹基本尺寸对照表

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)。

螺纹规格对照标准表格

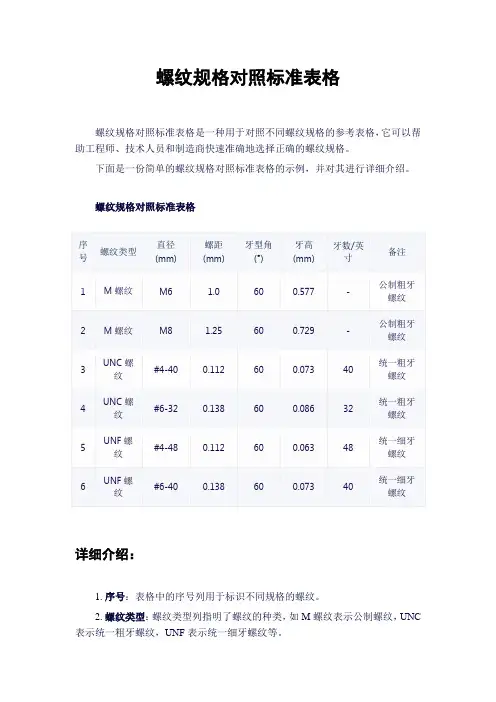

螺纹规格对照标准表格

螺纹规格对照标准表格
螺纹规格对照标准表格是一种用于对照不同螺纹规格的参考表格,它可以帮助工程师、技术人员和制造商快速准确地选择正确的螺纹规格。

下面是一份简单的螺纹规格对照标准表格的示例,并对其进行详细介绍。

螺纹规格对照标准表格
详细介绍:
1.序号:表格中的序号列用于标识不同规格的螺纹。

2.螺纹类型:螺纹类型列指明了螺纹的种类,如M螺纹表示公制螺纹,UNC 表示统一粗牙螺纹,UNF表示统一细牙螺纹等。

3.直径(mm):直径列以毫米为单位给出了螺纹的直径尺寸。

4.螺距(mm):螺距列以毫米为单位表示相邻两个螺纹牙之间的距离。

5.牙型角(°):牙型角列表示螺纹牙的倾斜角度,通常以度数表示。

6.牙高(mm):牙高列表示螺纹牙的高度,以毫米为单位。

7.牙数/英寸:对于统一螺纹(UNC和UNF),该列表示每英寸内的螺纹牙数。

对于公制螺纹,该列通常为空或“-”。

8.备注:备注列可用于提供有关螺纹规格的额外信息,如“公制粗牙螺纹”或“统一细牙螺纹”等。

这份螺纹规格对照标准表格只是一个简单的示例,实际应用中可能需要包含更多的螺纹类型和规格。

此外,表格中的数值和参数也可能因不同的标准或应用而有所变化。

因此,在实际使用时,建议参考相关的国家或行业标准,以确保选择正确的螺纹规格。

常用标准螺纹螺距对照表

常用标准螺纹螺距对照表

常用标准螺纹螺距对照表在机械制造和工程领域中,螺纹是一种非常常见且重要的连接和传动方式。

而螺距则是螺纹的一个关键参数,它直接影响着螺纹的性能和应用。

为了方便大家在实际工作中准确选择和使用合适的螺纹,下面为大家提供一份常用标准螺纹螺距对照表。

首先,我们来了解一下什么是螺纹和螺距。

螺纹是指在圆柱或圆锥表面上,沿着螺旋线形成的具有特定截面形状的连续凸起和沟槽。

而螺距则是指相邻两牙在中径线上对应两点间的轴向距离。

简单来说,螺距就是螺纹上相邻两个牙之间的距离。

常见的标准螺纹主要有以下几种:1、米制普通螺纹(M 螺纹)这是最常见的一种螺纹,广泛应用于各种机械设备中。

其螺距根据螺纹直径的不同而有所变化。

例如,M6 的螺距通常为 1mm,M8 的螺距为 125mm,M10 的螺距为 15mm 等等。

随着螺纹直径的增大,螺距也会相应增加。

2、英制惠氏螺纹(Whitworth 螺纹)这种螺纹在一些特定的场合和历史悠久的设备中仍有应用。

英制惠氏螺纹的螺距以每英寸的牙数来表示。

例如,5/16 18 表示螺纹直径为5/16 英寸,每英寸有 18 个牙,通过计算可以得出螺距约为 1411mm。

3、美制统一螺纹(UNC、UNF 螺纹)美制统一螺纹在国际上也有广泛的应用。

UNC 表示粗牙系列,UNF 表示细牙系列。

比如,1/2 13 UNC 表示螺纹直径为 1/2 英寸,粗牙系列,每英寸有 13 个牙,螺距约为 1954mm;而 1/2 20 UNF 则表示细牙系列,每英寸有 20 个牙,螺距约为 127mm。

4、管螺纹管螺纹主要用于管道的连接,如 G 螺纹、R 螺纹等。

G 螺纹是圆柱管螺纹,其螺距通常以每英寸的牙数来表示。

例如,G1/2 表示螺纹直径为 1/2 英寸,每英寸 14 个牙,螺距约为 1814mm。

R 螺纹是圆锥管螺纹,其螺距的表示方式与 G 螺纹类似。

|螺纹规格|螺距(mm)|||||M2|04||M25|045||M3|05||M4|07||M5|08||M6|1||M8|125||M10|15||M12|175||M14|2||M16|2||M18|25||M20|25||M22|25||M24|3||M27|3||M30|35|需要注意的是,以上只是一些常见的标准螺纹螺距,实际应用中可能还会遇到一些特殊规格的螺纹,其螺距可能会有所不同。

公制细螺纹规格对照表

公制细螺纹规格对照表

公制细螺纹规格对照表公制细螺纹是机械工程中常用的螺纹规格,广泛应用于各种机械设备和工艺中。

公制细螺纹规格主要包括螺纹直径、螺距和牙深等参数。

下面将介绍一些常见的公制细螺纹规格及其对照表。

1. 螺纹直径:螺纹直径是螺纹规格的基本参数之一,定义为螺纹轮廓的最大直径。

常见的公制细螺纹直径有M1.0、M1.2、M1.4、M1.6、M2.0等,其中M表示公制(Metric),后面的数字表示螺纹直径的大小,单位为毫米(mm)。

2. 螺距:螺距是螺纹规格的另一个重要参数,定义为同一轴向上相邻两个螺纹绕旋转一周时,螺纹前进的距离。

常见的公制细螺纹螺距有0.25mm、0.3mm、0.35mm、0.4mm等。

螺距的大小与螺纹的紧密程度有关,螺距越小,螺纹间的间隔越密集,相应的螺纹间的接触面积也更大。

3. 牙深:牙深是指螺纹切口的深度,通常用螺纹高度来表示。

螺纹高度是螺纹切口到螺纹轴线的距离。

公制细螺纹的牙深规格有不同的设计,常见的有1D、1.5D、2D等。

其中D表示公制螺纹直径的倍数,例如1D表示螺纹高度等于螺纹直径,2D表示螺纹高度等于两倍螺纹直径。

下面是公制细螺纹规格的对照表:螺纹规格直径(mm)螺距(mm)牙深(D)M1.0 1.0 0.25 1DM1.2 1.2 0.25 1DM1.4 1.4 0.3 1DM1.6 1.6 0.35 1DM2.0 2.0 0.4 1DM2.5 2.5 0.45 1.5DM3.0 3.0 0.5 2DM4.0 4.0 0.7 2DM5.0 5.0 0.8 2DM6.0 6.0 1.0 2D以上仅为常见的公制细螺纹规格,实际使用中还有更多规格可以选择。

公制细螺纹由于具有易于制造、安装方便、拧紧力矩小等优点,被广泛应用于机械工程领域。

正确选择合适的螺纹规格,对于机械设备的装配和使用十分重要。

国标螺纹标准对照表

国标螺纹标准对照表

国标螺纹标准对照表国标螺纹标准对照表与国际标准的关类别标准名称标准号系普通螺纹基本牙型 GB/T192 —1981 与ISO68 等效普通螺纹直径与螺距系列 GB/T193 —1981 与ISO261等效普通螺纹基本尺寸 GB/T196 —1981 与ISO724等效普通螺普通螺纹公差与配合 GB/T197 —1981 与ISO965/1 等效纹普通螺纹偏差表 GB/T2516 —1981 与ISO965/3 等效商品紧固件的普通螺纹选用系列 JB/T7912 —1999 与ISO262等效商品紧固件的中等精度普通螺纹极限尺GB/T9145 —1988 与ISO965/2等效寸光学仪器特种细牙螺纹 ZBN30006—1988光学螺光学仪器用目镜螺纹 JB/T8204—1995 - 纹光学仪器用短牙螺纹 JB/T5450-1991过渡配合螺纹GB/T1167—1996 紧配合- 螺纹过盈配合螺纹GB/T1181—1998小螺纹牙型 GB/T1505 4.1—1994小螺纹直径与螺距系列 GB/T1505 4.2—1994小螺纹小螺纹基本尺寸 GB/T1505 4.3—1994 与ISO1501 等效小螺纹公差 GB/T15054.4-1994小螺纹极限尺寸 GB/T15054.5-1994MJ螺纹基本牙型 GJB/T3.1 —1982MJ螺纹螺栓与螺母螺纹的尺寸与公差 GJB/T3.2 —1982MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985 MJ螺纹ISO5855MJ螺纹结构件的尺寸与公差 GJB/T3.4 —1985MJ螺纹计算公式 GJB/T3.5 —1985MJ螺纹首尾 GJB52-1985梯形螺纹牙型 GB/T5796 .1—1986 与 ISO2901等效梯形螺纹直径与螺距系列 GB/T5796 .2—1986 与 ISO2902等效梯形螺纹基本尺寸 GB/T5796 .3—1986 与 ISO2904等效梯形螺梯形螺纹公差 GB/T5796 .4—1986 与 ISO2903等效纹梯形螺纹极限尺寸 GB/T12359—1990机床梯形螺纹丝杠、螺母技术条件 JB/T2886 —1992 -锻钢阀门用短牙梯形螺纹 JB/TQ374—1985锯齿形(3 ?、30?)螺纹牙型 GB/T13576.1—1992锯齿形(3 ?、30?)螺纹直径与螺距系列 GB/T13576.2 —1992锯齿形锯齿形(3 ?、30?)螺纹基本尺寸 GB/T13576.3—1992 - 螺纹锯齿形(3 ?、30?)螺纹公差 GB/T13576.4—1992水压机45 ?锯齿形螺纹牙型与基本尺寸 JB2076—1984用螺纹密封的管螺纹 GB/T7306 —1987 与ISO7/1等效非螺纹密封的管螺纹 GB/T7307 —1987 与ISO228/1等效60?圆锥管螺纹 GB/T12716—1991管螺纹米制锥螺纹 GB/T1415—1992-管路旋入端用普通螺纹尺寸系列 GB/T1414—1978气瓶专用螺纹 GB/T8335-1998通用基螺纹术语 GB/T1479 1—1993 与 ISO5408等效准。

螺纹基本尺寸对照表(同名860)

螺纹基本尺寸对照表(同名860)

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)螺纹公称直径d 螺距P钻头直径d铜不锈钢2 0.4 1.6 1.6 0.25 1.75 1.753 0.5 2.5 2.5 0.35 2.15 2.154 0.7 3.3 3.3 0.5 3.5 3.55 0.8 4.1 4.2 0.5 4.5 4.561 4.9 5 0.75 5.2 5.28 1.25 6.6 6.7 1 7 7 0.75 7.1 7.210 1.5 8.4 8.5 1.25 8.6 8.7 1 6.9 7 0.75 7.1 7.212 1.75 10.1 10.2 1.5 10.4 10.5 1.25 10.6 10.7 1 10.9 11142 11.8 12 1.5 12.4 12.5 1 12.9 13162 13.8 14 1.5 14.4 14.5 1 14.9 1518 2.5 15.3 15.5 2 15.8 16 1.5 16.4 16.5 1 16.9 1720 2.5 17.3 17.5 2 17.8 18 1.5 18.4 18.5 1 18.9 1922 2.5 19.3 19.5 2 19.8 20 1.5 20.4 20.5 1 20.9 21243 20.7 21 2 21.8 22 1.5 22.4 22.51 22.9 23非螺纹密封英制英制锥管螺纹英制锥螺纹螺纹直径牙数钻头直径螺纹直径牙数钻头直径螺纹直径牙数钻头直径1/8 28 8.8 1/8 28 8.4 1/8 27 8.61/4 19 11.7 1/4 19 11.2 1/4 18 11.13/8 19 15.2 3/8 19 14.7 3/8 18 14.51/2 14 18.9 1/2 14 18.3 1/2 14 17.93/4 14 24.4 3/4 14 23.6 3/4 14 23.21 11 30.6 1 14 29.7 1 11.5 29.21-1/4 11 39.2 1-1/4 11 38.3 1-1/4 11.5 37.91-3/8 11 41.6 1-1/2 11 44.1 1-1/2 11.5 43.91-1/2 11 45.1 2 11 55.8 2 11.5 56螺距(t) 螺纹长度基面上螺纹直径牙型高度(h1) 有效长度基面长度外径(d) 中径(d2) 内径(d1)0.91 9 4.5 9.73 9.15 8.57 0.581.34 11 6 13.16 12.3 11.45 0.861.34 12 6 16.66 15.81 14.95 0.861.81 15 7.5 20.96 19.79 18.63 1.161.81 17 9.5 26.44 25.28 24.12 1.162.31 19 11 33.25 31.77 30.29 1.482.31 22 13 41.91 40.43 38.95 1.482.31 23 14 47.81 46.33 44.85 1.482.31 26 16 59.62 58.14 56.66 1.482.31 30 18.5 75.19 73.71 72.23 1.482.31 32 20.5 87.89 86.41 84.93 1.482.31 38 25.5 113.03 111.56 110.08 1.48本螺纹基面上各直径等于圆柱螺纹的各相应直径基面上螺纹内径d1 = d - 1.28t3/4″= 26.44 - 1.28 * 1.81 = 24.12斜角(φ)1°47'24″锥角(2tgφ)=1:16公称直径(英寸)每英寸牙数(n)螺距(t)管子外径(d) 管接头螺纹内径(d1') 牙型高度(h1) 名义尺寸最大外径最小外径名义尺寸最大内径最小内径1/8 28 0.91 9.73 9.68 9.38 8.57 8.92 8.67 0.58 1/4 19 1.34 13.16 13.1 12.74 11.45 11.84 11.56 0.86 3/8 19 1.34 16.66 16.6 16.24 14.95 15.35 15.06 0.86 1/2 14 1.81 20.96 20.89 20.5 18.63 19.05 18.75 1.16 5/8 14 1.81 22.91 22.85 22.46 20.59 21.01 20.71 1.16 3/4 14 1.81 26.44 26.38 25.97 24.12 24.57 24.25 1.16 7/8 14 1.81 30.2 30.14 29.73 27.88 28.33 28.01 1.16 1 11 2.31 33.25 33.18 32.75 30.29 30.79 30.43 1.48 1-1/4 11 2.31 41.91 41.84 41.36 38.95 39.46 39.1 1.48 1-3/8 11 2.31 44.33 44.26 43.78 41.37 41.87 41.51 1.48 1-1/2 11 2.31 47.81 47.74 47.21 44.85 45.4 45 1.48 1-3/4 11 2.31 53.75 53.67 53.14 50.79 51.34 50.94 1.48 2 11 2.31 59.62 59.54 59.01 56.66 57.21 56.81 1.48 2-1/2 11 2.31 75.19 75.11 74.54 72.23 72.83 72.39 1.48 3 11 2.31 87.89 87.8 87.19 84.93 85.58 85.1 1.48外径d由公称直径所决定螺纹内径d1 = d - 1.28t斜角(φ)1°47'24″锥角(2tgφ)=1:16公称直径(英寸)每英寸牙数(n)螺距(t)螺纹长度基面上螺纹直径牙型高度(h1) 有效长度基面长度外径(d) 中径(d2) 内径(d1)1/16 27 0.94 6.5 4.06 7.9 7.14 6.39 0.751/8 27 0.94 7 4.57 10.27 9.52 8.77 0.751/4 18 1.41 9.5 5.08 13.57 12.44 11.31 1.133/8 18 1.41 10.5 6.1 17.06 15.93 14.8 1.131/2 14 1.81 13.5 8.13 21.22 19.77 18.32 1.453/4 14 1.81 14 8.61 26.57 25.12 23.67 1.451 11-1/2 2.21 17.5 10.16 33.23 31.46 29.69 1.771-1/4 11-1/2 2.21 18 10.67 41.99 40.22 38.45 1.771-1/2 11-1/2 2.21 18.5 10.67 48.05 46.29 44.52 1.772 11-1/2 2.21 19 11.07 60.09 58.33 56.56 1.77外径d由公称直径所决定牙型高度h1=0.8t基面上螺纹内径d1 = d - 1.6t3/8″= 17.06mm d1=17.06 - 1.6 * 1.41 = 14.80斜角(φ)1°47'24″锥角(2tgφ)=1:16公称直径每寸牙数螺距(t) 外螺纹外径内螺纹内径选用钻头名义尺寸最大尺寸最小尺寸名义尺寸最大尺寸最小尺寸3/16″24 1.06 4.63 4.5 4.24 3.56 3.97 3.71 Φ3.7 1/4″20 1.27 6.2 6.05 5.75 4.91 5.39 5.1 Φ5.1 5/16″18 1.41 7.78 7.62 7.31 6.34 6.86 6.55 Φ6.5 3/8″16 1.59 9.36 9.2 8.9 7.73 8.29 7.97 Φ7.9 7/16″14 1.81 10.93 10.75 10.45 9.06 9.67 9.33 Φ9.3 1/2″12 2.12 12.5 12.3 11.9 10.3 10.96 10.61 Φ10.5 9/16″12 2.12 14.08 13.87 13.47 11.89 12.56 12.2 Φ12.1 5/8″11 2.31 15.65 15.43 15.03 13.26 13.94 13.6 Φ13.5 3/4″10 2.54 18.81 18.57 18.17 16.17 16.92 16.54 Φ16.4 7/8″9 2.82 21.96 21.7 21.2 19.03 19.82 19.45 Φ19.5 1″8 3.18 25.11 24.82 24.32 21.8 22.67 22.27 Φ22 1-1/8″7 3.63 28.25 27.93 27.33 24.46 25.43 24.991-1/4″7 3.63 31.43 31.09 30.49 27.64 28.59 28.181-3/8″ 6 4.23 34.56 34.2 33.6 30.13 31.23 30.761-1/2″ 6 4.23 37.73 37.36 36.76 33.31 34.38 33.941-3/4″ 5 5.08 44.02 43.59 42.79 38.7 39.95 39.451-7/8″ 4.5 5.64 47.15 46.68 45.88 41.23 42.58 42.062″ 4.5 5.64 50.32 49.84 49.04 44.41 45.79 45.25内螺纹(d')公称直径3/4″=19.05 mm外螺纹(d1)内径d'-1.28 t 3/4″=19.05 -1.28 * 2.54=15.79 mm 外螺纹(d1')内径d'-1.134 t 3/4″=19.05 -1.134 * 2.54=16.16 mm公称直径(英寸)每英寸牙数(n)螺距(t) 外螺纹外径内螺纹内径名义尺寸名义尺寸d =d'-0.075t-0.0511/16 14 1.814 17.28 15.4 3/8 20 1.27 9.38 8.08 7/8 11 2.31 22 19.6 5/8 14 1.81 15.69 13.82 3/4 12 2.12 18.84 16.65 1/4 26 0.976 6.23 5.24 1/2 16 1.587 12.53 10.9 1 10 2.54 25.15 22.52内螺纹d'(公称直径)外螺纹d1=内径=d'-1.28t 3/4″=19.05-1.28*2.116=16.34内螺纹d1=内径=d'-1.134t 3/4″=19.05-1.134*2.116=16.653/4″=12牙/英寸t=2.116。

螺纹基本尺寸对照表

螺纹基本尺寸对照表

螺纹基本尺寸对照表(总9页) --本页仅作为文档封面,使用时请直接删除即可--螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)。

各国标准螺纹基本尺寸对照表

各国标准螺纹基本尺寸对照表

英制管螺纹基本尺寸及公差(牙形角55º)BSPP英制锥管螺纹基本尺寸及公差(牙形角55º)BSPT美制管螺纹基本尺寸及公差(牙形角60º)UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径(基准直径)d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表(3-28)1/2PT 、1/2NPT表(2)螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。

螺纹规格表_螺纹标准

螺纹规格表_螺纹标准

螺纹规格表_螺纹标准螺纹规格表_螺纹标准-值得收藏更新时间:2018-05-03螺纹规格表_螺纹大全-做机械和气动元件值得收藏做机械的天天打交道,时间一长国内的国外的,公制的英制的,直的锥的,密封的非密封的,内的外的,55度的60度的。

总之常常被搞乱,用一次从头到尾查一次,我这里也算是归纳总结一下,希望有所帮助,我的做法是常用的打印出来放在桌边,用时随时拿来查看,时间长了就自然记住了。

(一)NPT是一般用途的美国标准锥管螺纹,牙型角为60°PT牙为英制锥螺纹,牙型角为55°,密封中最常用。

英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G代表圆柱螺纹,G是管螺纹的统称(Guan),55、60度的划分属于功能性的ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。

公制螺纹用公制单位,美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。

公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。

1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。

(二)1、英寸制统一螺纹在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

标注方法:螺纹直径—每英寸牙数系列代号—精度等级示例:粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

螺纹基本尺寸对照表【精选】

螺纹基本尺寸对照表【精选】

螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)以下是附加文档,不需要的朋友下载后删除,谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识,将理论与实践有机地结合起来,按照学校的计划要求,本人进行了为期个月的顶岗实习。

螺纹基本尺寸对照表要点

螺纹基本尺寸对照表要点

英制管螺纹基本尺寸及公差(牙形角55º)BSPP英制锥管螺纹基本尺寸及公差(牙形角55º)BSPT美制管螺纹基本尺寸及公差(牙形角60º)UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn 外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质:20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、20CrMnTi、30CrMnTi、12CrNi2、12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准:GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

螺纹基本尺寸对照表

螺纹基本尺寸对照表

螺纹基本尺寸对照表70018(总9页) --本页仅作为文档封面,使用时请直接删除即可--螺纹基本尺寸对照表(以及螺纹底孔相关尺寸)参照机械设计师首册编制 OPMSM2005年7月螺纹代号Thread code一、英制螺纹(螺纹牙型角55度)BSW——英国标准惠氏螺纹(粗牙)BSF——英国标准惠氏螺纹(细牙)G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹R——锥管外螺纹(旧代号ZG;KG)RC——锥管内螺纹(旧代号ZG;KG)二、美制螺纹(螺纹牙型角60度)UNC——统一制粗牙螺纹(代替NC)UNF——统一制细牙螺纹(代替NF)UNEF——统一制超细牙螺纹UN——统一制不变螺距螺纹UNS——统一制特殊螺纹三、美制螺纹(螺纹牙型角60度)NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹NPSM——设备上自由配合,机械连接用直管螺纹NPTF——干密封锥管螺纹NPSF——干密封燃料内螺纹NGT——气瓶用螺纹四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16)ZM——米制锥管螺纹五、其它螺纹SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)PZ——气瓶螺纹5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形)六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约)RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16)RP——圆柱内螺纹(螺纹牙型角55度)R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16)七、普通螺纹(螺纹牙型角60度)M——普通螺纹代号八、特殊螺纹Tr——梯形螺纹(螺纹牙型角30度)B——锯齿形螺纹(牙型角30×30度)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

英制管螺纹基本尺寸及公差(牙形角55º)BSPP英制锥管螺纹基本尺寸及公差(牙形角55º)BSPT美制管螺纹基本尺寸及公差(牙形角60º)UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。

公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。

主营材质:20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、20CrMnTi、30CrMnTi、12CrNi2、12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准:GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

现我公司有大量合金管、高压管、无缝方管、异型无缝钢管现货,将以优惠的价钱,批零兼营的方式,为您提供快捷优质的服务,欢迎新老客户前来洽谈、电议。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签:杂谈表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径(基准直径)d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2 3/4 14 1.814 1.162 0.249 26.441 25.279 24.117 9.5 14.5 1 11 2.309 1.479 0.317 33.249 31.770 30.291 10.4 16.8 1.1/4 11 2.309 1.479 0.317 41.910 40.431 38.952 12.7 19.11.1/2 112.309 1.479 0.317 47.803 46.324 44.845 12.7 19.12 11 2.309 1.479 0.317 59.614 58.135 56.656 15.9 23.42.1/2 11 2.309 1.479 0.317 75.184 73.705 72.226 17.5 26.73 11 2.309 1.479 0.317 87.884 86.405 84.926 20.6 29.83.1/2 11 2.309 1.479 0.317 100.330 98.851 97.372 22.2 31.44 11 2.309 1.479 0.317 113.030 111.551 110.072 25.4 35.85 11 2.309 1.479 0.317 138.430 136.951 135.472 28.6 40.16 11 2.309 1.479 0.317 163.830 162.351 160.872 28.6 40.1锥管螺纹的基本尺寸表(3-28)1/2PT 、1/2NPT表(2)螺纹基本尺寸(单位:mm)螺纹标准的一种,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。

螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。

一吋等于8分,1/4 吋就是2分,如此类推。

国外常用英制螺纹的代号、名称和标准号:B.S.W. 标准惠氏粗牙系列,一般用途圆柱螺纹 B.S.F. 标准惠氏细牙系列,一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列,一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN 恒定螺距系列的统一螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹NPT②一般用途的锥管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹以上为美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹美国标准ANSIB1.20.3 Ⅱ型NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 Ⅲ型NPS1 干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。

②我国的60°圆锥管螺纹GB/T12716-1991与之等效。

③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹,其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。

螺距用每英寸的牙数来表示,如:每英寸11牙,则螺距=25.4/11=2.309mm螺纹如何区分英制和公制?默认分类2009-08-24 22:03:14 阅读1281 评论0 字号:大中小粗略判断的话好像英制的比公职的牙距大(同规格的)NPT,PT,G 都是管螺纹.NPT 是National (American) Pipe Thread 的縮寫,屬於美国標准的60 度锥管螺纹,用於北美地區.国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫,是55 度密封圓锥管螺纹,屬惠氏螺紋家族,多用於欧洲及英联邦国家.常用於水及煤气管行业,锥度規定为1:16.国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹,屬惠氏螺紋家族.标记为G 代表圓柱螺紋.国家標准可查阅GB/T73 07-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑,單位是英吋.行內人通常用分來稱呼螺紋尺寸,一吋等於8分,1/4 吋就是2分,如此類推G 好像就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。

公制螺纹用公制单位,美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。

公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。

1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。

英制螺纹标准规格表寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16" BSW 1.587 0.423 60 1.315 1.050 0.270 1.15 3/32" BSW 2.381 0.529 48 2.041 1.703 0.338 1.90 1/8" BSW 3.175 0.635 40 2.768 2.362 0.406 2.50 5/32" BSW 3.969 0.793 32 3.459 2.952 0.507 3.20 3/16" BSW 4.762 1.058 24 4.084 3.407 0.677 3.70 7/32" BSW 5.556 1.058 24 4.878 4.201 0.677 4.50 1/4" BSW 6.350 1.270 20 5.537 4.724 0.813 5.10 5/16" BSW 7.938 1.411 18 7.034 6.131 0.904 6.50 3/8" BSW 9.525 1.588 16 8.509 7.492 1.017 7.90 7/16" BSW 11.113 1.814 14 9.951 8.789 1.162 9.20 1/2" BSW 12.700 2.117 12 11.345 9.990 1.355 10.40 5/8" BSW 15.876 2.309 11 14.397 12.918 1.479 13.40 3/4" BSW 19.051 2.540 10 17.424 15.798 1.627 16.25 7/8" BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1" BSW 25.400 3.175 8 23.368 21.335 2.033 22.00 1 1/8" BSW 28.576 3.629 7 26.253 23.929 2.324 24.50 1 1/4" BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8" BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2" BSW 38.100 4.233 6 35.391 32.680 2.711 33.50 1 5/8" BSW 41.277 5.080 5 38.024 34.771 3.253 35.50 1 3/4" BSW 44.452 5.080 5 41.199 37.946 3.253 38.50 1 7/8" BSW 47.627 5.645 4 1/2 44.012 40.398 3.614 41.25 2" BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.50 2 1/4" BSW 57.152 6.350 4 53.086 49.020 4.066 50.00 2 1/2" BSW 63.502 6.350 4 59.436 55.370 4.066 56.00 2 3/4" BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.50 3" BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 68.00 3 1/4" BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2" BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 80.00 3 3/4" BSW 95.254 8.467 3 89.832 84.410 5.422 85.50 4" BSW 101.604 8.467 3 96.182 90.760 5.422 92.00 4 1/4" BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 98.004 1/2" BSW 114.304 8.835 2 7/8 108.647 102.990 5.657 104.20 4 3/4" BSW 120.665 9.237 2 3/4 114.740 108.625 5.915 110.00 5" BSW 127.005 9.237 2 3/4 121.090 115.176 5.915 116.50 5 1/4" BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.50 5 1/2" BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.50 5 3/4" BSW 146.055 10.160 2 1/2 139.549 133.043 6.506 134.50 6" BSW 152.406 10.160 2 1/2 145.900 139.394 6.506 141.00英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 4.763 0.794 32 4.255 3.747 0.508 4.00 7/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.60 1/4 BSF 6.350 0.977 26 5.725 5.100 0.625 5.30 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.10 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.80 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.30 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.70 1/2 BSF 12.700 1.588 16 11.684 10.668 1.017 11.10 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.70 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 14.00 11/16 BSF 17.463 1.814 14 16.300 15.137 1.162 15.50 3/4 BSF 19.050 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1 BSF 25.400 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.50 1 1/4 BSF 31.750 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.50 1 1/2 BSF 38.100 3.175 8 36.068 34.036 2.033 34.50 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 38.001 3/4 BSF 44.450 3.629 7 42.126 39.802 2.324 40.502 BSF 50.800 3.629 7 48.476 46.152 2.324 47.00 2 1/4 BSF 57.150 4.234 6 54.440 51.730 2.711 53.00 2 1/2 BSF 63.500 4.234 6 60.790 58.080 2.711 59.00 2 3/4 BSF 69.850 4.234 6 67.140 64.430 2.711 -3 BSF 76.200 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.550 5.085 79.296 76.042 3.253 -3 1/2 BSF 88.900 5.6454 1/2 85.285 81.670 3.614 -3 3/4 BSF 95.250 5.645 4 1/2 91.635 88.020 3.614 -4 BSF 101.600 5.645 4 1/2 97.985 94.370 3.614 -4 1/4 BSF 107.950 6.35 4 103.886 99.822 4.066 -螺纹标记的标注当螺纹精度要求较高时,除标注螺纹代号外,还应标注螺纹公差带代号和螺纹旋合长度。
