(仅供参考)转子流量计如何读数
转子流量计校准方法
转子流量计校准方法转子流量计是一种常用的流量测量仪器，广泛应用于工业生产和实验室研究等领域。
为了确保转子流量计的测量准确性，需要进行定期的校准。
本文将介绍几种常见的转子流量计校准方法。
一、标准流量法校准标准流量法是一种常用的转子流量计校准方法。
其基本原理是使用一个已知流量稳定的标准流量计与待校准的转子流量计同时测量同一管路中的流体流量，通过比较两个流量计的测量结果来确定转子流量计的准确性。
在进行标准流量法校准时，首先需要选择一个已经校准合格并且量程与待校准转子流量计相近的标准流量计。
然后，将标准流量计和待校准转子流量计依次安装在同一条管路上，并连接到相同的流体源。
之后，通过控制流体源的流量，使得标准流量计和待校准转子流量计都处于其测量范围内。
最后，记录两个流量计的测量结果，并进行比较和分析，得出待校准转子流量计的准确性。
二、重复性测试法校准重复性测试法是一种简便的转子流量计校准方法，适用于一些对准确度要求不太高的场合。
其基本原理是通过多次连续测量相同流量条件下的流量计读数，来评估转子流量计的稳定性和一致性。
在进行重复性测试法校准时，首先需要选择一个稳定的流体源，并将待校准转子流量计安装在流体管路上。
然后，通过控制流体源的流量，使得流体流过转子流量计并稳定下来。
接下来，进行多次连续的流量计读数测量，并记录每次测量的结果。
最后，通过对这些测量结果进行统计分析，得出转子流量计的重复性和稳定性。
三、比例式校准法比例式校准法是一种基于流量计输出与实际流量之间的比例关系进行校准的方法。
其基本原理是通过在不同流量条件下进行测量，并建立转子流量计输出与实际流量之间的比例关系，从而得出转子流量计的准确性。
在进行比例式校准法时，首先需要选择多个已知流量值，并通过其他准确的流量计进行测量。
然后，将这些已知流量值与转子流量计的测量结果进行比较，得出转子流量计的输出与实际流量之间的比例关系。
最后，根据这个比例关系来校准转子流量计的读数。
转子流量计的原理
转子流量计的原理转子流量计是一种常用的流量测量仪表，它通过测量流体通过管道时旋转的转子来实现流量的测量。
转子流量计具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
下面将介绍转子流量计的原理及其工作过程。
1. 原理介绍。
转子流量计的原理是利用流体对转子的作用力来实现流量的测量。
当流体通过管道时，会带动装在管道内部的转子旋转，转子的旋转速度与流体的流速成正比。
通过测量转子的旋转速度，就可以得到流体的流量。
转子流量计的转子通常采用叶轮或者涡轮结构，当流体通过叶轮或者涡轮时，会产生一个力矩，使得叶轮或者涡轮旋转。
转子的旋转速度与流体的流速成正比，因此可以通过测量转子的旋转速度来计算流体的流量。
2. 工作过程。
转子流量计的工作过程可以分为以下几个步骤：（1）流体进入管道，当流体进入管道时，会带动管道内部的转子开始旋转。
（2）转子旋转，流体对转子产生作用力，使得转子开始旋转。
转子的旋转速度与流体的流速成正比。
（3）测量转子的旋转速度，通过传感器等装置，可以实时测量转子的旋转速度。
（4）计算流量，根据转子的旋转速度，可以通过相应的算法来计算流体的流量。
3. 应用领域。
转子流量计具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
在石油行业，转子流量计常用于原油、天然气等流体的流量测量；在化工行业，转子流量计常用于酸碱溶液、气体等流体的流量测量；在水利行业，转子流量计常用于水的流量测量等。
总结：转子流量计通过测量流体对转子的作用力来实现流量的测量，具有结构简单、精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、水利等领域。
通过了解转子流量计的原理及其工作过程，可以更好地理解其在实际应用中的作用，为工程技术人员提供参考和借鉴。
怎么准确读取玻璃转子流量计读数--常州成丰仪表
玻璃转子流量计是流量仪表产品家族中，数量最多，使用最多的一款。
玻璃转子流量计是一种使用简单，读书方便，用途广泛的瞬时流量测量仪表。
在国内市场上，玻璃转子流量计的用量多大三十万余台，而常州成丰仪表流量计厂家的玻璃转子流量计就占据了五分之一的市场。
玻璃转子流量计是读取瞬时流量的，关于如何读数玻璃转子流量计的流量，成丰仪表以前也有做介绍，不过这几天有朋友这样问，那成丰仪表就针对这点在做个介绍吧。
怎么样读取玻璃转子流量计的读数/刻度？
玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。
当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。
当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。
因此，流经玻璃转子流量计的流体流量与浮子上升高度，即与玻璃转子流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
抛开其他不管，玻璃转子流量计结构组成上，玻璃管和浮子这两点对读数来说是很重要的，玻璃管上标有刻度值，所以也称为流量刻度管。
浮子的种类可能有好几种，一般来说都是转子流量计读数都是读取横加面积最大的位置。
下面有一张成丰仪表的玻璃转子流量计读数示意图(图二)，供大家参考。
买流量计不就是为了准确的观察流量，控制流量计，节约成本，增加效益，所以一定要正确读数。
常州成丰仪表作为三十多年的流量计生产厂家，对流量计选型、流量计安装、流量计维护、流量计质量上等等，都真诚的为客户服务。
成丰仪表期待与你的合作！。
转子流量计的刻度换算
转子流量计的刻度换算
转子流量计是一种非通用性仪表，出厂时其刻度需单独标定。
仪表厂在工业标准状态（20℃，0．101 33 MN）下，以空气标定测量气体测量的仪表；以水标定测量液体流量的仪表。
因此实际使用时，若被测介质不是水或空气，则流量计的指示值与实际流量值之间存在差别，必须对流量指示值按照实际被测介质的密度、温度、压力等参数的具体情况进行刻度修正。
对于液体介质，一般只需进行密度修正，其修正关系为
（1）
式中，q v、分别为流量计标定刻度流量和被测介质的实际流量；ρ、为标定流体密度和被测介质密度；ρf为转子的密度
对于气体介质，即使所测流体与标定流体相同但其温度、压力与标定状态参数不同时，亦应修正。
其修正关系为 （2）
式中，p、为标定流体的和被测流体的绝对压力；T、
为标定流体和被测流体的热力学温度。
如果测量流体和标定流体相同，但需要改变仪表量程
时，可由改变转子材料，即改变转子密度来实现。
量程扩大后灵敏度降低，相反则灵敏度增大。
改变前后的转子应满足几何相似条件。
转子流量计量程
转子流量计量程一、什么是转子流量计量程转子流量计是一种用于测量流体流速的仪表，通过测量通过管道的流体对转子的推动力来确定流量大小。
转子流量计量程指的是仪表所能测量的最大流量范围。
二、转子流量计的工作原理转子流量计工作原理如下： 1. 流体通过管道流动时，会对转子产生推动力，推动转子旋转。
2. 转子旋转的角速度与流体流速成正比。
3. 通过测量转子旋转的速度，可以确定流体的流速，进而计算出流量。
三、转子流量计量程的重要性转子流量计的量程决定了它能够测量的最大流量范围。
一个合适的量程可以确保仪表在正常工作条件下准确测量流量，提供可靠的数据。
过小的量程可能导致流量超出仪表的测量范围，无法正常工作；过大的量程则可能使仪表的测量精度降低，无法满足实际需求。
四、确定转子流量计量程的方法确定转子流量计量程的方法如下： 1. 确定流体的最大流量：根据实际需求和流体介质的特性，确定流体的最大流量。
2. 考虑额外因素：除了最大流量外，还需要考虑流体的温度、压力、粘度等因素对仪表性能的影响。
3. 选择合适的量程：根据流体的最大流量和额外因素，选择一个合适的量程。
五、转子流量计量程选择的注意事项在选择转子流量计量程时，需要注意以下几点： 1. 考虑流量的波动性：如果流量存在较大的波动性，建议选择稍大于最大流量的量程，以保证仪表的稳定性和测量精度。
2. 考虑系统的最大压力和温度：转子流量计在工作时需要承受一定的压力和温度，应根据系统的最大压力和温度选择合适的量程。
3. 考虑粘度变化：某些情况下，流体的粘度会发生变化，需要选择适合流体粘度变化的量程。
六、转子流量计量程的影响因素转子流量计量程受以下因素的影响： 1. 测量精度：过小的量程可能导致测量精度降低。
2. 流体压力和温度：高压、高温条件下，量程需要相应增大。
3. 流体粘度：高粘度流体需要选择适当的量程，以保证测量精度。
4. 系统需求：根据系统需求选择合适的量程。

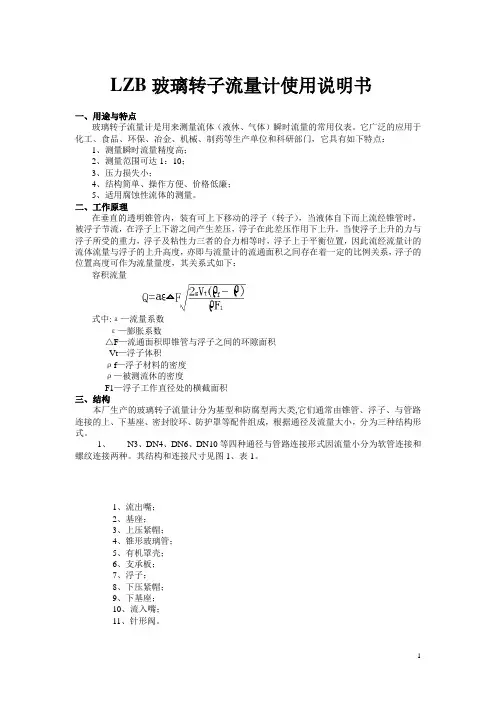

LZB玻璃转子流量计使用说明书
LZB玻璃转子流量计使用说明书一、用途与特点玻璃转子流量计是用来测量流体（液休、气体）瞬时流量的常用仪表。
它广泛的应用于化工、食品、环保、冶金、机械、制药等生产单位和科研部门，它具有如下特点：1、测量瞬时流量精度高；2、测量范围可达1：10；3、压力损失小；4、结构简单、操作方便、价格低廉；5、适用腐蚀性流体的测量。
二、工作原理在垂直的透明锥管内，装有可上下移动的浮子（转子），当液体自下而上流经锥管时，被浮子节流，在浮子上下游之间产生差压，浮子在此差压作用下上升。
当使浮子上升的力与浮子所受的重力，浮子及粘性力三者的合力相等时，浮子上于平衡位置，因此流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度，其关系式如下：容积流量式中:а—流量系数ε—膨胀系数△F—流通面积即锥管与浮子之间的环隙面积Vt—浮子体积ρf—浮子材料的密度ρ—被测流休的密度F1—浮子工作直径处的横截面积三、结构本厂生产的玻璃转子流量计分为基型和防腐型两大类,它们通常由锥管、浮子、与管路连接的上、下基座、密封胶环、防护罩等配件组成，根据通径及流量大小，分为三种结构形式。
1、N3、DN4、DN6、DN10等四种通径与管路连接形式因流量小分为软管连接和螺纹连接两种。
其结构和连接尺寸见图1、表1。
1、流出嘴；2、基座；3、上压紧帽；4、锥形玻璃管；5、有机罩壳；6、支承板；7、浮子；8、下压紧帽；9、下基座；10、流入嘴；11、针形阀。
图1 D N3、D N4、D N6、D N10结构示意图表1口径（mm）尺寸（mm）A B C D E3 115 140 Ф6 22*26（正面）4 170 208 238 Ф9 37.5*33（正面）6 170 208 238 Ф9 37.5*33（正面）10 170 208 238 Ф12 37.5*33（正面）2、D N15、D N25、D N40、D N50、D N80、D N100等六种通径与管路连接型式为法兰连接，因测量流量大在浮子中间设计有导杆以防止浮子撞坏锥管。
【最新精选】转子流量计的校正
实验十五 转子流量计的校正转子流量计是使用较广泛的一种流量测量仪器，其上标有流量刻度值，但在使用前，一般需进行校正。
一．实验目的（1）了解转子流量计流量测定的工作原理。
（2）获得转子流量计的校正实验刻度值。
（3）明确流量计校正的重要性和掌握校正方法。
二．实验原理转子流量计的流体通道为一垂直的锥角约为4。
的微锥形玻璃管内置一转子（也称浮子）。
当被测流体以一定流量自下而上流过锥形管时，在转子的上、下端面形成一个压差，该压差产生了升力，当升力达到一定值时，便能将转子向上浮起。
但随着转子的上浮，转子与锥形管之间的环隙通道面积增大，环隙中流速减小，转子两端的压差也随之减小。
因此，当转子浮升至某一高度，转子所受的升力恰好等于其重力时，转子便平衡悬浮在此高度上。
转子的这一平衡悬浮高度，随转子的两端面的压差，也即流量的大小而变化，它可由转子的受力平衡导出，参见图15-1，转子上，下端的压差按伯努利定律由两部分组成。
一部分由位差引起的，该部分压差造成的升力即为通常所说的浮力F 1，其值等于同体积流体的重量。
另一部分由动能差引起，其值为F 2f A u u F )(221202-=ρ （1） 根据物料衡算关系 0101u A A u = （2） 式中：A f ——转子最大截面积。
A 0——转子平衡时相应于0—0处的环隙面积。
A ｉ——玻璃管截面积。
V f ——转子体积ρf ——转子密度f A A A u F ])(1[2210202-=ρ （3） 这样转子的受力平衡条件为g V f f ρ=+g V f ρf A A A u ])(1[221020-ρ （4）于是得到f f f Ag V A A u ρρρ)(2)(112100-⨯-= （5）考虑到表面摩擦和转子形状的影响，引入流量系数C R （其值可从有关资料查得）而使公式简化。
f f f R Ag V C u ρρρ)(20-= （6）或 000A A u V ==f f f RA g V C ρρρ)(2- （7） 质量流量 0A W =f f f R A g V C ρρρ)(2- （8）转子流量计出厂前，是直接用20℃水或20℃，1atm 的空气进行标定，将流量值刻于玻璃管上，当被测流体与上述条件不符时，应作刻度换算。
流量计的校正(华南师范大学)
试验三 流量计的校正一、 实验目的1、了解转子流量计的构造和工作原理；2、掌握转子流量计的使用方法和校正方法；3、测定流量与转子高度的校正曲线。
二、 实验原理转子流量计的构造如图3－1所示。
它是由一根垂直的略显锥形的玻璃管和转子（或称浮子）组成的。
锥形玻璃管截面积由上而下逐渐缩小，流体由下而上流过。
流量与环隙截面积大小成比例。
当流体以一定流量通过环隙，且作用于转子下端与上端的压力差、流体对转子的浮力和转子的重力三者相平衡时，转子就停留在一定的位置上。
流量发生变化时，转子将移到新的位置，继续维持新的平衡。
转子的位置高度反映流体的流量。
图3－1 转子流量计一定条件下，对于一定的流体，通过转子流量计的体积流量q v 与转子所在位置的高度H 成正比：v q KH （3－1）式中：v q —— 流体的体积流量L/min （实测值）H —— 转子所处的高度（格数） K —— 常数（即校正系数）通过实验可作出q v 与H 的校正曲线供使用，同时可求出校正系数K 。
使用转子流量计时应注意以下几点： 1）流量计应垂直安装；2）为防止混入机械杂质，在流量计上游应安装过滤装置；3）读取不同形状转子的流量计刻度时，均应以转子最大截面处作为度数基准。
三、实验装置本实验装置如图3－2所示。
用离心泵3将贮水槽1的水直接送到实验管路中，经涡轮流量计计量后分别进入到转子流量计、文丘里流量计，最后返回贮水槽1。
用文丘里流量计测量时把阀门5打开，阀门6关闭；转子流量计测量时把阀门6打开，阀门5关闭。
流量由调节阀5、6来调节，温度由铜电阻温度计测量。
测定时选定转子的高度，通过涡轮流量计或文丘里流量计计量水的流量，可知转子在这一高度上的实际流量。
通过多次改变转子的高度，测定相应高度的实际流量，即可作出转子流量计的校正曲线，求出校正系数K。
图3－2流量计实验流程示意图1-水箱；2-放水阀；3-离心泵；4-排水阀；5-文丘里流量计调节阀；6-转子流量计调节阀；7-转子流量计；8-文丘里流量计；9-平衡阀；10-压力传感器；11-涡流流量计四、实验步骤1 关闭泵流量调节阀5、6，启动离心泵。
转子流量计工作原理公式
转子流量计工作原理公式宝子们！今天咱们来唠唠转子流量计的工作原理公式，这可超有趣的呢！咱先得知道转子流量计长啥样。
你看啊，它就像一个透明的小管道，里面有个小转子，就像一个在管道里玩耍的小娃娃。
这个小转子可不是随便乱动的哦。
那它到底是咋工作的呢？其实呢，这里面涉及到一些简单又好玩的原理。
当流体从管道下面往上流的时候，就像一群调皮的小蚂蚁在赶路。
这个时候，流体就会对转子产生一个作用力。
这个作用力呢，有往上顶的力，就像小蚂蚁们齐心协力把小转子往上抬一样。
从公式的角度来看呢，这里面有个很关键的式子。
咱们假设流体的流速是v，管道的横截面积是A，那流体的流量Q就等于流速乘以横截面积，也就是Q = vA。
这个公式就像是一个小魔法，能让我们算出有多少流体在这个管道里跑来跑去。
但是对于转子流量计来说，还有特殊的地方。
转子在流体里受到的力可不只是简单的流体冲击力哦。
它还受到重力的影响呢。
你想啊，转子就像一个小秤砣，它自身有重量。
当流体的流速比较小的时候，这个重力就会占上风，转子就会往下落一点。
这里面有个力的平衡关系。
咱们假设转子的体积是V，它的密度是ρr，流体的密度是ρf。
那转子受到的重力G就是Vρrg，这里的g就是重力加速度啦，就像地球拉着转子的小胳膊一样。
而流体对转子产生的向上的力呢，这个力和流量是有关系的。
当转子稳定在某个位置的时候，就说明向上的力和向下的重力平衡了。
这个时候呢，流量和转子的高度就有了一种奇妙的对应关系。
如果流量变大了，流体往上顶转子的力就变大了，转子就会往上跑，就像坐电梯一样。
我们可以把这个关系用一个更复杂一点的公式来表示。
这个公式就像是一个密码，解开了就能知道流量和转子位置的秘密。
虽然这个公式看起来有点吓人，但是只要我们慢慢分析，就像拆一个小礼物一样。
比如说，在实际的工程或者实验里，我们可以通过观察转子的高度，然后根据这个工作原理公式，就能算出流体的流量啦。
这就像我们通过看温度计的刻度就能知道温度一样神奇。
转子流量计
1简介在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
一般分为玻璃和金属转子流量计。
金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中2特点编辑转子流量计是工业上和实验室最常用的一种流量计。
它具有结构简单、直观、压力损失小、维修方便等特点。
转子流量计适用于测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量。
使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。
3工作原理编辑转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。
转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。
同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。
流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。
当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。
对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。
因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。
化工原理实验考题答案
离心泵特性能曲线与串并联总特性曲线的测定1、流体流经离心泵所获能量以何种方式存在： 1、动能2、位能3、静压能2、开启离心泵有时候不出水，为什么？怎么办？不能形成真空，发生气缚，打开所有开关，灌水排气。
3、试述离心泵并联线路及仪表作用。
（对照装置） 4、试述离心泵并联线路及仪表作用。
（对照装置） 5、离心泵并联时两泵相同的参数是什么？扬程―出口压力 6、离心泵串联时两泵相同的参数是什么？ 流量7．为什么在启动时要关闭出口阀门？离心泵在零载荷启动时功率最小，从而保护电机。
8．流量如何测得？ 用体积法，见装置 9、阀门何方向为开启 逆时针液-液套管换热器传热系数的测定1、试述换热器的工作原理1、对于液液不变相换热系统，由热量衡算知：()()h c h H ph in out c c pc out in Q Q Q Q G c T T Q G c t t 损=+=-=- 2、换热器的换热量：（考虑误差后的数值）2h cQ Q Q +=3、传热速率方程：Q KA t =D4、本次实验即用实验法测量换热器的传热系数K ：Q K A t=D2、 如何改变换热器的冷水流向：四个换向阀同时到位（顺流或逆流） 3、 冷水流量如何调节？把流量计上的阀门开至最大，然后通过调节自来水龙头来调节流量。
4、试述操作步骤(开实验的顺序)总电源――加热器（三个）――冷水――热水水泵开关5、 实验中需记录那些数据热水流量、冷水流量、热水出口温度、冷水出口温度6、 对照装置，说出换热器中热水流动的路线7、 对照装置，说出换热器中冷水逆流时流动的路线8、 对照装置，说出如何读取温度值。
9、 为何冷水的流量要小而热水的流量要大要使冷水的温升大，从而减少系统误差液体流量的测定与流量计的校正1、孔板式流量计特点？变压差流量计，结构简单，阻力损失大。
2、变截面流量计的使用条件为（从雷诺数角度考虑）雷诺数不能太小（4000），因为流动需要是湍流3、孔板式流量计与文氏管流量计的各自流量系数哪个大：后者大4、为何孔板式流量计的下游测压孔在小孔的后方而不在小孔处？ 因为流速的最小截面积在小孔的下游处5、试述实验中两种获得流量的方法通过压强差计算，或在标准流量计上读数。
转子流量计(最全版)PTT文档
材等贵重金属为材质的转子流量计
2gv() 9是、变带面有积液式晶流显量示计的的仪一表种，,要在尽一量根避由免下阳向光上直扩射大显的示垂器直，锥以管免中降, 低圆液形晶横使截用面寿的命浮2；子的重力是由液体1 动力承f受n] • 地上升和下降。
转子流量计
转子流量计
简介 流体自下而上流过流量计,且垂直度优于2°,水 装时水平夹角优于2°；
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
• 浮子流量计,又称转子流量计,通过量测设在直流管 如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、
锥管中 , 圆形横截面的浮子的重力是由液体动力承受 造纸、污水处理等行业。 的 , 浮子可以在锥管内自由地上升和下降。在流速和 7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真 浮力作用下上下运动，与浮子重量平衡后，通过磁耦 。
形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽
0 产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。
转子流量计适用于测量通过管道直 径D<150mm的小流量，也可以测量腐蚀性介质的流量。
如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
地上升和下降。
浮子流量计,又称身转子易流量碎计,通性过量，测设关在直键流管的道内控的转制动部点件的也（有位置用）来全推算钛流量材的装等置。贵重金属为 材质的转子流量计 5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
转子流量计原理(含标定方法)
转子流量计
江苏大学
一.工作原理
转子流量计利用流体节流作用测量流体的体积流量。
结构有锥管和浮子。
转子流量计的特点：结构简单，直观；使用维护方便；压力损失小。
转子流量计的结构原理如图所示。
达到平衡后，如果流体流量恒定不变，那么转子就稳定在这一平衡位置上；如果流体流量继续发生变化，则转子原平衡位置对应的环形流通截面上的流速随之改变，转子所受向上的作用力也相应变化，从而便产生新的位移，直至达到新的平衡位置。
由此可见，被测流体流量的大小可以通过转子在锥管中高度位置的变化来反映。
二.流量方程（转子受力分析）
假设转子位于某一高度A时，处在受力平衡状态。
此时
向上的作用力：
向下的作用力：
由于平衡，故
可得：
或
又因为环形截面积：
一般，，代入则得流量方程：
三.量程选择和读数修正
1. 转子流量计的标定
介质：常温常压下的水、空气，
刻度：按换算为标准状态（293K,0.1013MPa)下的体积流量进行刻度。
当流体种类和工作状态与标定时不同时，需要进行量程估计和读数修正。
2. 转子流量计的读数修正
①液体的修正公式
式中：—流量计读数
—被测流体实际流量
,—标定用流体在标定状态下的流量系数，密度；
,—被测流体在工作状态下的流量系数，密度；
②气体的修正公式
忽略粘度对流量系数的影响，
式中：—流量计读数
—被测流体实际流量
，—标定状态的热力学温度、压力
，—工作状态的热力学温度、压力
，—标定流体和被测流体在标定状态（，）下的密度。
转子流量计工作原理
转子流量计工作原理
转子流量计是一种常用的流量测量仪表，它通过测量流体通过管道时转子的旋
转来实现流量的计量。
其工作原理主要包括转子结构、测量原理和工作过程三个方面。
首先，转子流量计的结构通常由转子、传感器和显示仪表组成。
转子通常由轴、叶轮和传感器组成，当流体通过管道时，流体的动能将叶轮带动旋转，传感器通过检测叶轮的旋转速度来实现流量的测量。
传感器将测量得到的信号传输给显示仪表，通过显示仪表可以直观地读取流量值。
其次，转子流量计的测量原理是基于动能转换的原理。
当流体通过管道时，流
体的动能将叶轮带动旋转，根据流体的动能转换为旋转动能的原理，可以通过叶轮的旋转速度来推算流体的流量。
因此，转子流量计的测量原理是基于动能转换的物理原理来实现的。
最后，转子流量计的工作过程是流体通过管道时，叶轮受到流体的冲击而旋转，传感器通过检测叶轮的旋转速度来实现流量的测量。
测量得到的信号通过显示仪表来显示流量值，从而实现对流体流量的准确测量。
总之，转子流量计通过测量流体通过管道时转子的旋转来实现流量的计量。
其
工作原理主要包括转子结构、测量原理和工作过程三个方面。
通过对转子流量计的工作原理的深入了解，可以更好地应用和维护转子流量计，确保其测量的准确性和可靠性。
转子流量计计算流量的公式
转子流量计计算流量的公式
转子流量计是一种常用的流量测量仪器，通常用于测量液体、气体或蒸汽的流量。
转子流量计计算流量的公式通常是：
Q = K * n * S * (ΔP)^m
其中，Q是流量，K是系数，n是转子转速，S是转子推进面积，ΔP 是流体压力差，m是次幂。
具体来说，K是转子流量计的一个常数，取决于流体的密度、测量范围、测量精度等因素。
n是转子转速，单位是转/秒。
S是转子推进面积，单位是平方米。
ΔP是流体压力差，单位是帕。
m是次幂，取值通常为1或2。
举个例子，假设转子流量计的系数K=0.5，转子转速n=60转/秒，转子推进面积S=0.1平方米，流体压力差ΔP=1帕，次幂m=2，则流量Q的计算公式为：
Q = 0.5 * 60 * 0.1 * (1)^2 = 3单位
即流量为3单位。
流量的单位取决于测量的流体类型，如果是液体，则单位可能是升/秒或立方米/秒；如果是气体，则单位可能是立方米/秒或千克/秒等。
转子流量计的原理及计算
转子流量计的原理及计算1 概述转子流量计（Rotometer），又称浮子流量计（FloatTypeFlowmeter），在工业中得到广泛的应用。
它可测量液体、气体和蒸气的流量，宜测中小管径（DN4～250）的流量。
压力损失小且恒定，测量范围比较宽，量程比1：10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。
其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。
玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。
金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。
1.1 原理及结构1.1.1 冲量定理及应用设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。
那么根据冲量定理可推出（1）1.1.2 测量原理及结构如果将阻挡体置于直立且具有锥度（上大下小）的管道中，就形成转子式的流量计，它的工作原理如图1所示。
当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。
当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。
1.2 计算公式设转子的显示重量为W f（N），流体对转子的作用力为F（N），锥形管与转子间环形截面为Sa（m2），转子处最大截面积为S f （m2），转子体积V f（m3），转子密度为ρf（Kg/m3），转子长度为L（m），流体介质的密度为ρ（Kg/m3），重力加速度为g（m/s2），则因为m=ρV f=ρS f L代入（1）式中，整理后得考虑到实际情况的因素，加一校正系数k变为：（2）式中：qm——为质量流量；qv——为体积流量；ψ——为流量系数。
ψ与转子形状和雷诺数有关，Sa与转子高度有关。
转子流量计示值误差测量及使用中注意事项
转子流量计示值误差测量及使用中注意事项发表时间：2020-08-18T17:04:16.600Z 来源：《中国西部科技》2020年第8期作者：闫志忠[导读] 将转子流量计连接在钟罩气体流量标准装置管路上摘要：将转子流量计连接在钟罩气体流量标准装置管路上，按规程调整流量检定点，记录一定时间内钟罩排出体积流量，记录标准器、流量计前的表压、温度进行修正。
转子流量计的刻度流量与钟罩气体流量标准装置容积时间法得到的标准流量进行比较，得到转子流量计的示值误差。
关键词：转子流量计示值误差测量结果；不确定度评定；转子流量计检定规程, 采用容积法, 利用介质通过流量计流入液体流量标准装置的工作量器内,测出流入工作量器内的液体体积、温度和时间, 计算出流量计的刻度状态下的实际流量和示值误差。
一、转子流量计的使用特点玻璃管转子流量计是直读式仪表, 锥管刻度有流量刻度和百分刻度2 种。
采用流量刻度标尺的流量计, 可根据转子高度直接读出流量值;对于采用百分刻度的玻璃管转子流量计, 要特别注意刻度数与流量的换算问题。
百分刻度标尺又分为等分和非等分刻度2 种。
对等分刻度的转子流量计, 应根据锥形管上的读数, 从制造厂提供的图表上查得相应的流量值;对于非等百分刻度的转子流量计,将读数乘以该转子流量计的上限刻度值, 即为实测流量。
远传式转子流量计, 无论是电远传还是气远传, 在正常运行时只允许调整转换器输出零位的高低, 其他一般不作调整。
流量计投放运行时, 其前后阀门应缓慢开启, 以免流体猛冲转子, 损坏仪表。
装有旁路的,应先开启旁路阀, 再投入仪表, 仪表投入后再关断旁路。
根据被测流体的脏污情况定期冲洗, 以保证精度。
对其远传仪表, 尚需定期清洗恒节流孔和过滤器。
当必须对变送器拆卸清洗时, 应注意不要碰弯导向杆, 以免转子产生“卡死” 现象, 使仪表失灵。
大口径玻璃转子流量计搬动时, 应先将转子顶住, 避免转子碰撞, 将锥管打坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转子流量计如何读数
关于玻璃转子流量计在读数时是依据中间转子上端面的切线相对应的流量计刻度来进行读数吗？ 应该是读中间最大横截面？
不论转子流量计是什么型，数值应与转子的最大面积相对即可。
流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成（图3）。
流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。
转子流量计，都有刻度。
GPM= 加仑每分钟
LPM= 升每分钟
眼睛齐平 转子的上端平面读刻度,从0刻度方向开始。
在转子流量计上读出的数据为瞬时流量，要么是体积流量，要么为质量流量。
如为质量流量，你先换算为体积流量（单位m3/s），然后再根据转子流量计的口径用体积流量除以截面积就可以估算出来（注意：这里是估算，因为截面积不是线性的）
1.玻璃转子流量计的刻度修正
玻璃转子流量计的刻度，是生产厂在本厂条件下用近于理想流体的水和干燥空气作介质标定得到的。
但在流量计的使用现场，有两种情形不能直接使用它的刻度值：一是测量介质不是水和空气，二是测且介质虽为水和空气，但其状态（温度．压力）与刻度状态有别。
这样，在使用流量计时，为获得正确测量结果，就出现了需要把刻度值进行修正的问题。
因而，解决好玻璃转子流量计刻度修正，是用好这种仪表的关键。
考虑到环保仪器使用转子流量计大量的用采测气体介质流量，因此下文仅就气体介质测量时的密度修正进行讨论。
由于气体介质的粘度很小，故而讨论时略去粘度影响。
实践证明，这不影响修正后的精度。
转子流量计中转子的平衡条件是，转子在流体中的质量等于流体对转子的
“冲力”，由于流体的“冲力”实际上就是流体在转子上下的静压降与转子截面
积的乘积，所以转子在流体中的平衡条件是
（4-2） 式中 ——转子的体积（）；
——转子材料的密度（㎏/）；
——被测流体的密度（㎏/）；
——重力加速度（m/s2）；
、 ——分别为转子上、下流体作用在转子上的静压力（Pa）；
——转子的最大横截面积（㎡）。
由于在测量过程中，均为常数，所以 也应为常数。
这就是说，在转子流量计中，流体的压降是固定不变的。
所以，转子流量计是定压降变节流面积法测量流量。
由流体力学原理可知，压力差可用流体流过转子和锥形管的环隙时的速度来表示
（4-3）
式中 ——阻力系数，与转子的形状、流体的粘度等有关，无因次；
——流体流过环隙时的流速（m/s）。
由式（4-2）与式（4-3）就可求得流过环隙截面流体的流速为
（4-4）
若用表示转子与锥形管间环隙的截面积，用代表校正因素，就可以求出流过转子流量计的流体质量流量
（4-5）
或用体积流量表示
（4-6）
对于一定的仪表，φ是个常数。
从式（4-5）和（4-6）可以看出，当用转子流量计来测量某种流体流量时，流过转子流量计的流量只与转子和锥形管间环隙
截面积有关。
由于锥形管由下往上逐渐扩大，所以是与转子浮起的高度有关。
这样，根据转子的高度就可判断被测介质的流量大小。
转子流量计是一种非标准化仪表，每台转子流量计都附有出厂标定的流量数据。
对用于测量液体的流量计，制造厂是在常温（20°C）下用水标定；对用于测量气体的流量计，则是用标准状态（20°C，1.013×105Pa）下空气进行标定。
然而在实际使用时，由于被测介质与标定状态不同（液体不是水，气体不是空气，密度不同）和所处的工作状态（温度和压力）的不同，使转子流量计的指示值和被测介质实际流量值之间存在一定差别，为此，必须对流量指示值按照被测介质的密度、温度、压力等参数的不同或变动进行修正。
对于液体介质，可用如下公式修正：
（4-7） 式中： ——被测介质的实际流量；
——仪表用水标定的读数；
——浮子的密度；
——出厂标定时水的密度；
——被测介质的密度；
对于气体介质，修正公式如下：
（4-8） 式中：——工作状态下气体的体积流量、密度、压力、温度；
——标定状态下气体的体积流量、密度、压力、温度。
