中央空调系统的识图

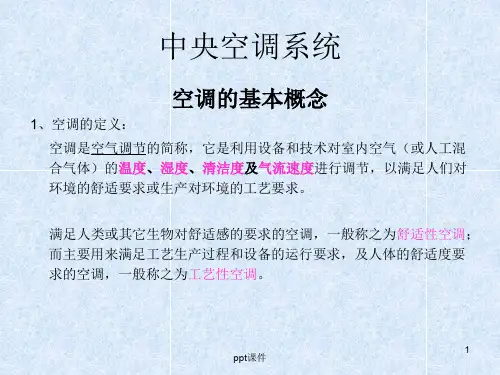

中央空调系统原理及原理图(含末端设备) ppt课件
就变成了低温冷冻水，冷冻水被送到各风机风口
的冷却盘管中吸收盘管周围的空气热量，产生的
低温空气由盘管风机吹送到各个房间，从而达到 降温的目的。
ppt课件
17
冷媒在蒸发器中被充分压缩并伴随热量吸收过程完成
后，再被送到冷凝器中去恢复常压状态，以便冷媒在冷凝 器中释放热量，其释放的热量正是通过循环冷却水系统的 冷却水带走。冷却循环水系统将常温水通过冷却水泵泵入 冷凝器热交换盘管后，再将这已变热的冷却水送到冷却塔 上，由冷却塔对其进行自然冷却或通过冷却塔风机对其进 行喷淋式强迫风冷，与大气之间进行充分热交换，使冷却 水变回常温，以便再循环使用。在冬季需要制热时，中央 空调系统仅需要通过冷热水泵(在夏季称为冷冻水泵)将常 温水泵入蒸汽热交换器的盘管，通过与蒸汽的充分热交换 后再将热水送到各楼层的风机盘管中，即可实现向用户提 供供暖热风。
ppt课件
3
中央空调系统的分类
一、按负担室内热湿负荷所用的介质分类
1、全空气系统 空调房间的室内热湿负荷全部由经过处理 的空气来承担，利用空调装置送出风调节 室内空气的温度、湿度。
ppt课件
4
中央空调系统的分类（续）
2、全水系统 全部由经过处理的水负担室内热湿负荷 ， 利用冷冻机处理后的冷冻水(或锅炉制出热 水)送往空调房间的风机盘管中对房间的温 度、湿度进行处理的。
7、投资方便：可根据量贩发展情况，分期分批投资 添置空调系统，同时量贩档次提升，因此资金周 转快，有效地利用资金更进一步开发。
ppt课件
16
中央空调系统工作原理
中央空调系统一般主要由制冷压缩机系统、
冷媒(冷冻和冷热)循环水系统、冷却循环水系统、 盘管风机系统、冷却塔风机系统等组成。制冷压 缩机组通过压缩机将空调制冷剂(冷媒介质如 R134a、R22等)压缩成液态后送蒸发器中，冷冻 循环水系统通过冷冻水泵将常温水泵入蒸发器盘
空调系统概念
第一章空调系统组成及原理一、空调系统概念空调系统即调节空气参数的机组与设备，以满足人们对室内环境的要求。
空调系统可以调节的室内空气的参数有温度、湿度、风速、含尘浓度等。
中央空调系统的分类见（表1-1）其余的分类方式还有：l 按系统的风量是否固定:定风量系统和变风量系统l 按系统用途不同：工艺性和舒适性空调系统l 按系统控制精度不同；一般空调系统和高精度空调系统三 LOTUS空调产品带的分类LOTUS空调按使用对象，使用特点可分为：家用中央空调，商用中央空调，大型机组，末断产品。
（1）家用中央空调LOTUS家用中央空调分为：，风冷冷热风机组，风冷冷热水机组（定频、变频），风冷一拖多机组，及即将开发研制的数码涡旋或VRV系统。
1.风冷冷热风机组风冷冷热风机组又称风管式系统，是以空气为输送介质，其原理与大型全空气中央空调系统的原理基本相同，是一个小型化的全空气的中央空调系统。
它利用空气处理系统将从室内引回的回风进行冷却/加热处理后，再送入室内承担空调冷/热负荷。
LOTUS风管机系统的系统原理如(图1-1)所示：LOTUS风管机系统是将空气直接与内部为制冷剂流动的直接蒸发式换热器相接触，由制冷剂直接对空气进行处理。
由于风管机系统对空气进行集中处理，因此新风的引入比较方便，如若在系统中加上新风道引入一部分新风，将之与回风混合后进行集中处理，则成为带新风的风管式家用中央空调系统。
这种系统的系统原理图如(图1-2)所示：产品特点：相对于其它型式的家用中央空调，风管机初始投资较小，维修方便，室内管道少（氟管，冷凝水管），如若引入新风，空气品质能得到较大的改善，预防空调病的发生。
但风管式系统的空气输配所占用建筑物空间较大，一般要求住宅要有较高的层高。
且一台室内机负担两个以上房间的负荷变化时，房间要求单独设置排风以保障房间卫生状况。
而且它采用统一送风方式，在没有变风量末端的情况下，较难满足不同房间的空调负荷的要求，电动风阀、风口的采用会使负荷分配更趋合理、节能，但初投资有所加大。
全面介绍中央空调基础知识(工作原理制冷知识方案设计图片等等)
第一部分中央空调基础知识一、有关空调的基础知识1 、空调的基本概念2 、空调的分类3 、有关空调的常用术语4 、常用空调计量单位及换算5、几种常见空调主机形式6中央空调机组分类二、中央空调工作原理1 、空调的制冷工作原理2 、空调的制热工作原理3 、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？I答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
中央空调系统原理及原理图(含末端设备)解读
压缩机
蒸气压缩式制冷压缩机
容积式制冷压缩机
离心式制冷压缩机
往复活塞式制冷压缩机
回转式制冷压缩机
旋转式
涡旋式
螺杆式
24
压缩机（续）
说明： 1）容积式制冷压缩机是靠改变工作腔的容积，将周期性地吸收到 的定量气体压缩。离心式压缩机是靠离心力的作用，连续地将所吸收 到的气体压缩。 2）回转式制冷压缩机是靠回转体的旋转运动替代活塞式压缩机中 的活塞的往复运动，以改变气缸的工作容积，从而将一定数量的低压 气态制冷剂进行压缩。 3）目前常用的压缩机主要有活塞式压缩机、涡旋式、螺杆式以及 离心式压缩机。其中活塞式制冷压缩机多为中型（标准制冷量 60~600KW）和小型（小于60KW），但是由于其噪音大、效率低切 容易发生故障，目前使用的已不多；涡旋式制冷压缩机目前主要用于 小型制冷系统，在家用空调以及商用VRV等小型系统大量使用；而螺 杆机具有结构简单、可靠性高及操作维护方便，另外技术成熟等一系 列独特的优点，已经广泛应用于制冷、空调和多种工艺流程中 ；离心 式压缩机结构简单紧凑，运动件少，工作可靠，经久耐用运行费用低， 一般适用大于500RT的制冷系统中，并且可以实现无级调节，使机组 的负荷在30%~100%范围内工作。
8
中央空调系统的分类（续）
2、半集中式空调 送入空调房间的新风由空调机房集中处理， 空调房间内的空气由分散在房间内的装置 处理的系统
9
中央空调系统的分类（续）
两种空调的优缺点
集中式中央空调 处理空气量大，有 集中的冷源和热源， 运行可靠，便于管 理和维修，但机房 占地面积较大 半集中式中央空调 适用于空气调节房 间较多，且各房间 要求单独调节的建 筑物
中央空调系统
1
第十八讲通风空调识图详解
常用线性及符号
LG——空调冷水供水管 LH——空调冷水回水管 KRG——空调热水供水管 KRH——空调热水回水管 LRG——空调冷、热水供水管 LRH——空调冷、热水回水管 LQG——冷却水供水管
LQH——冷却水回水管
（二）一套完整设计图应包括的内容
1. 设计说明 2. 平面图 机房设备布置平面图、 水管平面图、 风管平面图 3. 系统图 4. 大样图
第五节 空气调节
一.空调系统的组成和分类 二.空调系统的冷源 三.空调设备与系统 四.空调系统的保温、消声与隔震
五.建筑通风与空调系统识图
五. 建筑通风与空调系统识图
（一）设计规范与制图标准 （二）一套完整设计图纸包括内容
（三）设计案例
（一）设计规范与制图标准
1. 采暖通风与空气调节设计规范 （GB50019-2003） 2. GB/T 50114-2010《采通空调制图标准》
平面图
1
6
6
1
2
2
5
5
4 4
3 3
三层空调水管平面图
平面图
三层空调水管平面图
系统图
1
1
三层空调水系统图
系统图
1 2
2
平面图
1 首层空调风管平面图
平面图
平面图
二层空调风管平面图
平面图
三层空调风管平面图
平面图
平面图
风机盘管与新风系统组合
大样图
风机盘管接管大样图
谢谢大家！
（三）设计案例——广东某法院空调设计
1.设计说明
二、设计计算参数
4）本建筑一至二层设中央空调。
5）三层设风机盘管加新风系统。 三、空调冷源 选一台离心式冷水机组，制冷剂为R134a。 四、空调方式
空调系统节能技术完整版PPT
1）负荷在 100 ％～ 40 ％时，随着负荷的下降，每产生 1kw 冷量的耗电比满负荷时少；
下部工作区进行空调， ❖恒温器控制后，节省38%的冷量和26%的热量。
❖带PCM 的冷吊顶 / 冷却单元
❖而1）正对确选上用空部气处较理设大备 空间不
回风口风速1.5-2.5 m/s， 风口底边距地0.2-0.3m
腰部水平送风分层空调气流组织基本形式(1)
❖ 空调区单(双)侧送风，同侧下回风；非空调区有热源，屋 顶排风，高侧墙上进风。
腰部水平送风分层空调气流组织基本形式(2)
❖ 空调区单(双)侧送风，同侧下回风；非空调区无主要热源， 屋顶排风，进风在屋面下形成贴附气流。
空调系统节能技术
主要内容
空气调节基本知识 家用空调节能
户式中央空调节能 大型中央空调节能
1. 空调基本知识
❖ 空气调节：在某一特定空间，对空气温度、湿度、空 气流动速度及清洁度进行人工调节，以满足人体舒适 和工艺生产过程的要求。
空调系统分类
1
舒适性空调 工艺空调
2
集中系统 半集中系统 全分散系统
家用空调器节能技术
❖ 压缩机节能
Phase 1
Phase 2
Phase 3
活塞式
旋转式
涡旋式
❖AIP电离净化技术，创造A级洁净度
家用空调器节能技术 ❖严寒地区、寒冷地区和夏热冬冷地区，大部分运行时间集中在负荷率在30%~50%区域；
❖实现用电“削峰填谷”。
❖我国区域供冷项目，由于沿用传统空调设计方法，将通过单体建筑负荷指标得出的各建筑的空调负荷简单叠加，又不考虑同时系数
❖海水：我国四大海域50～100m范围内全年维持在20℃左右
风机盘管工作原理_风机盘管原理图
风机盘管工作原理风机盘管原理图风机盘管是中央空调系统使用最广的末端设备，风机盘管的全称为中中央空调风机盘管机组，风机盘管贴近我们的家居生活，在我们房间局部吊顶的风口就隐藏着风机盘管，它不停的为我们带来舒适的温度，那它是怎么工作的呢，下面我们一起来看看风机盘管工作原理。
风机盘管控制工作原理风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。
风机盘管系统工作原理风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
风机盘管原理图-风机盘管工作及控制原理风机盘管空调系统的工作原理借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。
盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。
目前市面上风机盘管很多，为了节约成本，很多公司会选择国产风机盘管，而采用进口中央空调主机，这样并不影响整个中央空调系统的运行和使用效果。
图说中央空调系统及控制技术
阅读感受
随着现代科技的不断进步，中央空调系统已经成为现代建筑中不可或缺的一部 分。然而，对于非专业人士来说，中央空调系统的内部构造、工作原理以及控 制技术往往显得神秘而复杂。幸运的是，我近期阅读了《图说中央空调系统及 控制技术》这本书，它以清晰易懂的方式，深入浅出地解析了中央空调系统的 各个方面，让我对中央空调系统有了全新的认识。
内容摘要
本书详细介绍了中央空调系统的控制系统架构，包括传感器、执行器、控制器等关键部件，并阐 述了它们在系统中的作用和相互之间的配合。同时，本书还介绍了中央空调系统的智能控制技术， 如变频控制、智能控制算法等，这些技术能够提高系统的能效和舒适度，降低运行成本。 本书还中央空调系统的节能和环保问题。随着能源和环境问题的日益突出，中央空调系统的节能 和环保成为了的焦点。本书介绍了多种节能技术和方法，如优化系统运行策略、提高设备效率、 利用可再生能源等，这些技术和方法能够帮助读者设计和运行更加节能和环保的中央空调系统。 《图说中央空调系统及控制技术》是一本全面介绍中央空调系统及其控制技术的书籍。通过本书 的学习，读者可以深入了解中央空调系统的工作原理、控制技术和节能方法，为从事中央空调系 统设计、运行和维护的人员提供有益的参考和指导。
谢谢观看
目录分析
《图说中央空调系统及控制技术》是一本专注于中央空调系统及其控制技术的 权威著作。通过对其目录的深入分析，我们可以对书中涵盖的主题和内容有一 个全面的了解。
目录是书籍的骨架，它提纲挈领地展示了全书的结构和核心内容。这本书的目 录分为若干章节，每个章节都围绕中央空调系统的不同方面进行了详细的阐述。
“中央空调系统的维护和管理同样重要。定期对系统进行清洗、检查、维修和 保养，可以延长系统的使用寿命，提高运行效率，降低故障率。同时，也需要 注意对控制系统的维护和升级，以适应不断变化的环境和需求。”
中央空调末端设备图片基础知识教材
中央空调基础知识教材（工程部施工人员）目录第一章、中央空调系统简介----------------------------3第二章、中央空调风系统专业术语----------------------4一、风管-------------------------------------------4二、风管配件和部件---------------------------------5三、空调系统末端设备及其零部件---------------------6 第三章、中央空调水系统简介-------------------------12一、中央空调水系统工作原理------------------------12二、冷却塔----------------------------------------13 附：工程图纸图例--------------------------------------16第一章、中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。
（2）半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。
（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空调方式。
二、按负担室内负荷所用的介质种类分类：（1）全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。
（2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。
（3）空气—水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。
（4）制冷剂直接蒸发系统：这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。
3空调自动化原理(第2部分)
第3章 空调系统自动化原理
第3章 空调系统自动化原理
3.1 空调系统的基本知识 3.2 中央空调系统的组成与分类 3.3 空调冷源水系统的自动控制 3.4 空调热源系统及集中供热系统自动控制 3.5 空调末端自动化 3.6 风机盘管的控制 3.7 通风系统自动控制 3.8 高精度工艺空调系统自动控制 3.9 VRV空调系统 3.10 恒温恒湿空调机组DDC控制器硬件设计
1# 2# 3#，则3#制冷机作为备用，以下只讨论1#、2#制冷 机的联动顺序。 1．启动第一台设备的步骤 开1#冷却塔→开相应冷却塔蝶阀V7、V8、V2→30S 后， 启动冷却塔风机和冷却水泵1# →240S 后， 打开冷冻水蝶阀V1→30S 后， 开冷冻水泵1#→ 240S 后开制冷机1#。
3.3.1 基本概念
2. 变流量系统 系统中供、回水温差保持不变，当空调负荷变化时，通过
改变供水量来适应。 管路内流量随系统负荷变化而变化，输送能耗也随着负荷
的减少而降低，水泵容量及电耗也相应减少。系统的最大 输水量是按照综合最大冷负荷计算的 适用于大面积的高层建筑空调全年运行的系统。
7
第3章 空调系统自动化原理
2
排风扇 送风口
送风管
消声器
第3章 空调烟系气统自动化原理
空
18°C
调
机
房
回风口 25°C
空调房间 24°C
新风
热湿空气
空调机
冷却塔
烟囱
冷凝水管
制冷机房
冷水管 冷冻水循环泵
制冷机的蒸发器 制冷机的冷凝器
7°C 12°C 37°C
32°C
冷却水管
热水管
60°C
热水锅炉
55°C
冷热源机房设备制图与识图
14
(4) 管道代号 管道的代号的名称，取自汉语拼音，具体代号见表3.1-1。 管道代号应优先采用制图标准中规定的符号，对于其中 没有的内容，用户可以自行建立，并应在图样中对这些 代号的含义进行说明，自行定义的代号不要与标准中的 代号冲突。
42
OP
排油管
Boiler water supply Dosing pipe
Saline solution Continuous blow-off pipe
Periodic blow-off pipe Drain pipe
Overflow pipe Primary hot water supply Primary hot water return
15
表3-1 水汽管道代号
序 号
代号
管道名称
备注和英文名称
1
RG
采暖热水供水管
Heating supply 可附加阿拉伯数字1、2、3…表示一个代号、不同参数的
多种管道
2
RH
采暖热水回水管
3
LG
空调冷水供水管
4
LH
空调冷水回水管
5
KRG
空调热水供水管
6
KRH
空调热水回水管
7
LRG
空调冷、热水供水管
注在管道的斜上方。否则应用引出线水平或90o方向标注。
11
(2) 管径尺寸标注的位置，应符合下列规定：
当管径尺寸无法按上述位置标注时，可另找适当位置标注， 但应用引出线示意该尺寸与管段的关系。
多条管线的规格标注，管线密集时可用图3.1-11(b)画法，其中 短斜线也可统一用实心圆点图3.1-11 (c)。
图解空调基础知识.ppt
冷水机+四管风 了
机盘管
嵌入式室内机只需吊 顶空间，落地式需室 内地面空间
大多数3或4管道风机 盘管系统采用落地 式，需要相应的室内 空间
风机盘管装配简单 [中等偏低]
水管成本是双管系统的 1.5倍
[中等偏高]
水管成本近2倍，风机 盘管昂贵且复杂 [高]
独立系统
一般安装独立的通风系
商用空调系统 允许以客户要求的 和客户随时的要求
压缩机
水
FCU
室内空气 FCU
经调节后的空气
水冷直接蒸发式系统
水 冷凝器
膨胀装置
冷媒回路
压缩机 室内空气 蒸发器
经调节后的空气
室内机
风冷直接蒸发式系统
排气
室外机
冷凝器 室外空气
膨胀装置
冷媒回路
压缩机
室内空气 蒸发器 经调节后的空气
室内机
空调机
蒸发器
冷凝器
风冷型 水冷型
风冷型 水冷型 风冷型 水冷型
室外机
变频
热泵型
3相/380伏/50Hz
容量:10Hp M系列
1-3中国大金销售之产品概述
家用空调系列
变频分体壁挂机
FTXE25BV1C FTXE35BV1C FTXD50BMVMC
直流变速分体柜机
FVX56AV1C
直流变速风管机
FDXD50BMVMC FBY71BMV2C
超级多联机
3MX80BMVMC 4MX80A
极低
1-2大金空调系统的命名规则
A.第三或第四个字母有“Y”的表示热泵型 如：UWYJ、RSXY、RY、FDY 没有“Y”的表示单冷型 如：UWAJ、RSX、R、FD 特例：FTX（X表示变频系列）
中央空调系统组成与识图
空调风管示意图
5、空调水系统
水泵 水管 分水器 集水器
集水器
分水器
6、控制系统
分为电气控制系统和监控系统两部分。 电气控制系统（强电部分）主要包括系统的供电，制 冷机组、风机、水泵等的运行，可实现空调系统的手 动控制； 监控系统（弱电部分、也称搂控系统）包括各种传感 器、执行器的控制，以及在物业管理中心的集中监控 功能，可实现整个中央空调系统的自动化监控。
风机盘管加新风系统就是典型的空气水方式，也是目前国内 采用最普遍的类型。
空气水方式中央空调系统示意图
２、按空气处理设备的设置情况来分：
(1)集中式空调系统
这种系统的所有空气处理设备如风机、加热器／冷却器、过滤器、 加湿器等都集中在一个空调机房内，其冷、热源一般也集中设置。
集中式空调系统按送风量是否变化可分为定风量系统与变风量系统 两种。
温控器的种类按智能化程度可以分为：三速开关、机械膜盒式温 控器、以及液晶风机盘管温控器。
三速开关，是最简单的空调开关控制器，它是通过手动切换风机 盘管风机的高、中、低三档风速转换，通过调节风机送风量的大 小，从而达到调节室内温度的目的。现有拨动式的和旋钮式的两 种。
拨动式三速开关
旋钮式三速开关
机械式膜盒式温控器，主要是通过温控器中的双金属膜片测试室 内温度，当室内温度没有达到设定温度时，风机和电动阀依旧工 作；当室内温度达到设定温度时，电动阀关闭，风机低速运行。 相比三速开关，它在功能和性能上都有了很大提升，如：可以自 设温度，选择制热制冷状态。
某制冷站
热源：锅炉 热交换器
某换热站
热泵机组
空气源热泵机组
热泵是夏季能供冷，冬天又能供热的设备 。热泵与制冷机从热 力学原理上说是相同的，都是按热机的逆循环工作的，因此热泵 的机组同样包括蒸汽压缩式、吸收式等，但热泵与制冷机有两点 主要区别：其一，两者使用目的不同，制冷机单纯用于制冷，而 热泵既能制冷，又能供热；其二，为适应上述特点，两者的工作 温度范围是不同的。 当对热泵系统分类时常按低位热源分类，即分为空气源热泵系统、 水源热泵系统、土壤源热泵系统和太阳能热泵系统。
水冷冷水中央空调水系统示意图
5、接至控制柜的动力电源线的规格应根据铭牌上的RLA电流 选取。总电源功率配备必须由一定的余量，建议值为机组参数 的1.25～1.3倍以上。供电电缆（电线）的载流量应略大于机组 的最大运行电流，并要考虑工作环境的影响。电控箱里备有连 接地线和自动断路措施，用户自备的电源都必须配有此措施。 大电流机组，应采用双路电源供电，但两路供电电源线径必须 相等，且属同一品牌。
球阀。
4、冷凝器的水口方向可以根据用户的要求更改。更
改时需注意以下几点：
* 需确认正确的隔板位置，使用新的橡胶密封圈。
* 冷却水的温度、流量测量装置需重新布置。
* 拆装水室端盖时，紧固螺栓要按一定的顺序进
行：轻轻收紧第一个螺栓，然后再轻轻收紧位于180°
方向的那个螺栓。继续这样的顺序收紧第3个螺栓，然
注意：这些机组都不适宜于室外 无防护措施处使用。
中央空调售后服务基础知识培训
1．3管道连接 机组安装就位后进行水系统管道安装施工，或将已布置 好的水系统管道与机组蒸发器和冷凝器的水管口连接。 1．3．1、一般要求 1、空调系统水管路的安装、保温，应由专业设计人员 设计指导，并执行暖通空调安装规范的相应规定。 2、进出水管路应按机组上标识要求连接。一般规定为： 冷凝器水管下进上出；蒸发器冷媒接管侧为冷冻水进水 口侧。 3、水系统必须选配流量和扬程合适的水泵，以确保机 组正常供水。水泵与机组和水系统管路之间除采用防震 软接头连接外，还应自设支架以免机组受力。安装时的 焊接工作应避免对机组造成损坏。
中央空调售后服务基础知识培训
冷却水管路图 中央空调售后服务基础知识培训
中央空调售后服务基础知识培训
2、供水管路要尽可能短，管路的规格要根据水泵的
空调DDC控制系统
空调DDC控制系统自动化系统是智能建筑的一个重要组成部分。
楼宇自动化系统的功能就是对大厦内的各种机电设施，包括中央空调、给排水、变配电、照明、电梯、消防、安全防范等进行全面的计算机监控管理。
其中,中央空调的能耗占整个建筑能耗的50%以上.是楼宇自动化系统节能的重点⑴。
由于中央空调系统十分庞大，反应速度较慢、滞后现象较为严重，现阶段中央空调监控系统几乎都采用传统的控制技术，对于工况与环境变化的适应性差.控制惯性较大.节能效果不理想。
传统控制技术存在的问题主要是难以解决各种不确定性因素对空调系统温湿度影响与控制品质不够理想。
而智能控制特别适用于对那些具有复杂性、不完全性、模糊性、不确定性、不存在已知算法和变动性大的系统的控制。
“绿色建筑”主要强调的是;环保、节能、资源和材料的有效利用，特别是对空气的温度、湿度、通风以与洁净度的要求.因此.空调系统的应用越来越广泛。
空调控制系统涉与面广, 而要实现的任务比较复杂，需要有冷、热源的支持。
空调机组内有大功率的风机，但它的能耗很大。
在满足用户对空气环境要求的前提下，只有采用先进的控制策略对空调系统进行控制，才能达到节约能源和降低运行费用的目的。
以下将从控制策略角度对与监控系统相关的问题作简要讨论。
2空调系统的基本结构与工作原理空调系统结构组成一般包括以下几部分⑵⑶：(1)新风部分空调系统在运行过程中必须采集部分室外的新鲜空气（即新风），这部分新风必须满足室内工作人员所需要的最小新鲜空气量，因此空调系统的新风取入量决定于空调系统的服务用途和卫生要求。
新风的导入口一般设在周围不受污染影响的地方。
这些新风的导入口和空调系统的新风管道以与新风的滤尘装置（新风空气过滤器）、新风预热器（又称为空调系统的一次加热器）共同组成了空调系统的新风系统。
（2）空气的净化部分空调系统根据其用途不同，对空气的净化处理方式也不同。
因此, 在空调净化系统中有设置一级初效空气过滤器的简单净化系统，也有设置—级初效空气过滤器和一级中效空气过滤器的一般净化系统，另外还有设置一级初效空气过滤器，一级中效空气过滤器和一级高效空气过滤器的三级过滤装置的高净化系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 3.剖面图 主要表明风管，水管 及设备在建筑物中的垂直位置、相互 之间的关系，标高及尺寸
• 4.详图 是表明关键部位的加工，制作和安装的图纸
空调安装施工图设计说明
• 1.设计说明中包含了该工程的工 程简介、设计依据、设计范围 、施工工艺，施工图例等。
中央空调系统施工图的简述
• 1.了解空调安装工程施工图的作用 • 2.了解空调安装工程施工图的构成 • 3.了解空调安装施工图中所表达的工程内容 • 4.了解施工图中的设计说明及图例的熟悉 • 5.如何识图（平面图、系统图）
空调安装工程施工图的作用
• 1.施工图是设计意图的体现 • 2.是进行安装施工的依系统施工图的构成
施工图构成
图纸设计说明
风图，水图
系统图
防排烟图
平面图
机房图
剖面图、详图
电图
空调安装施工图所表达的工程内容
• 1.平面图 主要表明风机、通风管道、水管管道、风口、阀门等设备和 部件在平面上的布置、主要尺寸及它们与建筑物墙面、柱子的关系 等。同时还应用符号标出进出风口的气流流动方向，空调供回水和 冷凝水 的流向。
• 2.施工工艺是施工质量的根本 • 3.施工图例的熟悉
东小城空调方式
吊顶式空气处理机
风机盘管
排烟风机与通风共用同一风道
✓排烟风机、通风风机共用一个风道，节约工 程投资; ✓排烟优先，控制由消防中心控制。
谢谢！ 谢谢大家！
