齿轮传动最佳齿数比复习进程
标准齿轮齿数

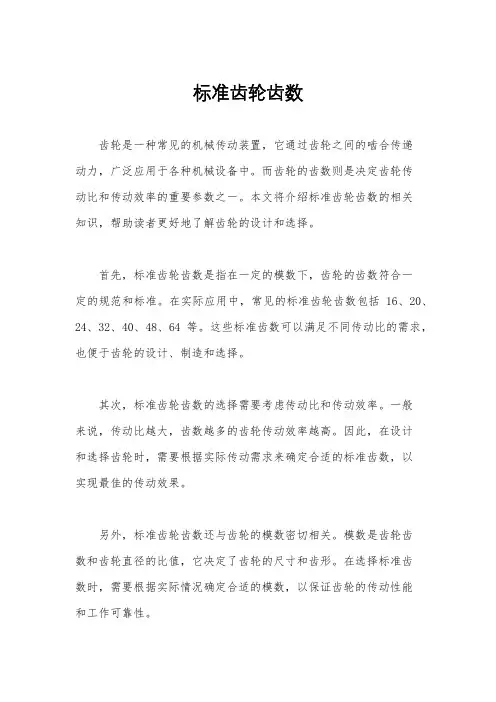

标准齿轮齿数齿轮是一种常见的机械传动装置，它通过齿轮之间的啮合传递动力，广泛应用于各种机械设备中。
而齿轮的齿数则是决定齿轮传动比和传动效率的重要参数之一。
本文将介绍标准齿轮齿数的相关知识，帮助读者更好地了解齿轮的设计和选择。
首先，标准齿轮齿数是指在一定的模数下，齿轮的齿数符合一定的规范和标准。
在实际应用中，常见的标准齿轮齿数包括16、20、24、32、40、48、64等。
这些标准齿数可以满足不同传动比的需求，也便于齿轮的设计、制造和选择。
其次，标准齿轮齿数的选择需要考虑传动比和传动效率。
一般来说，传动比越大，齿数越多的齿轮传动效率越高。
因此，在设计和选择齿轮时，需要根据实际传动需求来确定合适的标准齿数，以实现最佳的传动效果。
另外，标准齿轮齿数还与齿轮的模数密切相关。
模数是齿轮齿数和齿轮直径的比值，它决定了齿轮的尺寸和齿形。
在选择标准齿数时，需要根据实际情况确定合适的模数，以保证齿轮的传动性能和工作可靠性。
此外，标准齿轮齿数的应用还需要考虑齿轮的制造和加工工艺。
一般来说，标准齿数的齿轮可以通过标准的切削工艺或成型工艺来加工制造，保证齿轮的精度和质量。
因此，在实际应用中，选择标准齿数的齿轮可以更容易地实现制造和加工，提高生产效率和产品质量。
最后，标准齿轮齿数的选择也需要考虑齿轮的使用环境和工作条件。
不同的工作条件需要不同的齿轮传动方案，因此在选择标准齿数时，需要综合考虑传动比、传动效率、模数、制造工艺以及使用环境等因素，以实现最佳的传动效果和工作可靠性。
总之，标准齿轮齿数是齿轮设计和选择中的重要参数，它直接影响着齿轮传动的性能和工作效果。
在实际应用中，需要根据传动需求、工作条件和制造工艺等因素来选择合适的标准齿数，以实现最佳的传动效果和工作可靠性。
希望本文能为读者对标准齿轮齿数有所帮助，谢谢阅读！。
齿轮传动比和齿数的关系
齿轮传动比和齿数的关系齿轮齿条传动具有传递动力大、效齿轮传动、寿命长，工作平稳，可靠性高等特点。
齿轮齿条在传动过程中会有自己所独有的运动特点:齿轮传动用来传递任意两轴间的运动和动力，其圆周速度可达到m/s，传递功率可达kw，齿轮直径可从不到1mm到m以上，是现代机械中应用最广的一种机械传动。
齿轮齿条传动与带传动相比主要有以下优点：1、传达动力小、效齿轮传动的特点。
齿轮传动用以传达任一两轴间的运动和动力，其圆周速度可以达至m/s，传达功率仅约kw，齿轮直径可以从没1mm至m以上，就是现代机械中应用领域最广泛的一种机械传动。
2、寿命长，工作平稳，可靠性高；3、能够确保恒定的传动比，能够传达任一夹角两轴间的运动。
缺点：1、生产、加装精度建议较低，因而成本也较低；2、不宜作远距离传动。
齿轮齿条在传动过程中会存有自己所独特的运动特点：齿轮传动用以传达任一两轴间的运动和动力，其圆周速度可以达至m/s，传达功率仅约kw，齿轮直径可以从没1mm至m以上，就是现代机械中应用领域最广泛的一种机械传动。
当标准外齿轮的齿数增加到无穷多时，齿轮上的基圆和其它圆都变成了相互平行的直线，同侧渐开线齿廓也变成了相互平行的斜直线齿廓，这就是齿条。
齿条与齿轮相比有以下两个特点：(1)由于齿条齿廓就是直线，所以齿廓上各点的法线就是平行的。
又由于齿条在传动时作对应状态，齿廓上各点的速度大小、方向都相同，所以齿条上各点的压力角都成正比，等同于齿廓的倾斜角(齿形角)。
(2)与齿顶线平行的各直线上的齿距都相同，模数为同一标准值，其中齿厚与齿槽宽相等且与齿顶线平行的直线称为中线，它是确定齿条各部分尺寸的基准线。
机械设计基础复习精要：第11章 齿轮传动
133第11章 齿轮传动11.1考点提要11.1.1 重要的术语及概念软齿面、硬齿面、许用应力、弯曲疲劳强度、接触疲劳强度、接触应力、弯曲应力、点蚀、胶合、载荷系数、齿宽系数、齿形系数、应力集中系数、应力循环次数、齿轮精度等级。
11.1.2 许用应力的计算接触疲劳强度的许用应力为： HH HN H S K lim ][σσ= （11—1） 式中：HN K 称为寿命系数，由应力循环次数确定；lim H σ是齿面材料的接触疲劳极限；H S 为安全系数。
即使两齿轮采用同样的材料和热处理，由于两齿轮会有齿数不同，所以应力循环次数也就不同，从而导致寿命系数HN K 不同，因此许用应力也不同。
只有两齿轮齿数相同或齿数虽不同但都按无限寿命取相同的寿命系数HN K 并取相同的安全系数H S ，许用应力才相同。
弯曲疲劳强度的许用应力为：FFE FN F S K σσ=][ （11—2） 式中：环次数确定）为寿命系数（由应力循FN K ；FE σ为齿面材料的弯曲疲劳极限；F S 为安全系数。
即使两齿轮采用同样的材料和热处理，由于两齿轮会有齿数不同，所以应力循环次数也就不同，从而导致寿命系数FN K 不同，因此许用应力也不同。
如果两齿轮齿数相同或齿数虽不同但都按无限寿命取相同的寿命系数FN K 并取相同的安全系数F S ，许用应力才会相同。
为实现等强度设计，如果采用软齿面（HBS 350≤），一般小齿轮比大齿轮硬度高30-50HBS，小齿轮对大齿轮有冷作硬化作用。
如采用硬齿面（HBS 350>），在淬火处理中难以做到如此的硬度差，设计时按同样硬度设计。
要注意：如果是开式齿轮传动，则极限应力要乘以0.7，由于极限应力是按单向转动所获得的数据，如果是双向转动，则也要乘以0.7。
11.1.3齿轮的失效形式和计算准则齿轮的失效形式有五种：（1）轮齿折断。
减缓措施：增大齿根的圆角半径，提高齿面加工精度，增大轴及支承的刚度。

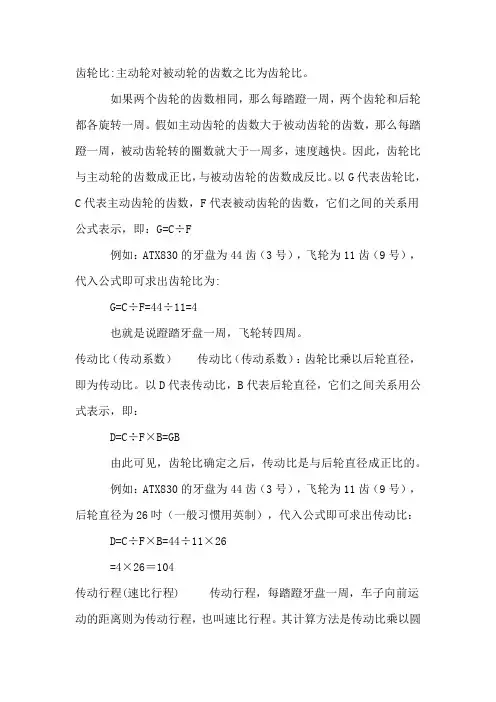

齿轮比
齿轮比:主动轮对被动轮的齿数之比为齿轮比。
如果两个齿轮的齿数相同，那么每踏蹬一周，两个齿轮和后轮都各旋转一周。
假如主动齿轮的齿数大于被动齿轮的齿数，那么每踏蹬一周，被动齿轮转的圈数就大于一周多，速度越快。
因此，齿轮比与主动轮的齿数成正比，与被动齿轮的齿数成反比。
以G代表齿轮比，C代表主动齿轮的齿数，F代表被动齿轮的齿数，它们之间的关系用公式表示，即：G=C÷F例如：ATX830的牙盘为44齿（3号），飞轮为11齿（9号），代入公式即可求出齿轮比为:G=C÷F=44÷11=4也就是说蹬踏牙盘一周，飞轮转四周。
传动比（传动系数）传动比（传动系数）：齿轮比乘以后轮直径，即为传动比。
以D代表传动比，B代表后轮直径，它们之间关系用公式表示，即：D=C÷F×B=GB由此可见，齿轮比确定之后，传动比是与后轮直径成正比的。
例如：ATX830的牙盘为44齿（3号），飞轮为11齿（9号），后轮直径为26吋（一般习惯用英制），代入公式即可求出传动比：D=C÷F×B=44÷11×26=4×26＝104传动行程(速比行程) 传动行程，每踏蹬牙盘一周，车子向前运动的距离则为传动行程，也叫速比行程。
其计算方法是传动比乘以圆周率。
以M代表传动行程，π代表圆周率（此为常数，π≈3．14），它们之间关系用公式来表示。
即：M=Dπ=C÷F×B×π自行车后轮直径的计量一般习惯用英制表示，而行程计算一般习惯用公制，因此在计算中需要把英制换算为公制。
一英吋=2．54CM，用K来代表，即：K＝2．54CM。
代入公式，即：M=C÷F×B×π×k例如，ATX830的牙盘为44齿（3号），飞轮为11齿（9号）,后轮直径为26吋，求它行程距离，代入公式：M=C÷F×B×π×k =44÷11×26×3.14×2.54 = 829.4624 CM以上数据是牙盘每踏蹬一周，车子向前行进行829.4624 cm, 约8．29m。
齿轮传动齿轮的选择原则
齿轮传动齿轮的选择原则一、合适的模数选择齿轮的模数是指齿轮齿数与其分度圆直径之比。
模数的选择直接影响到齿轮传动的性能。
一般来说，模数越大，齿轮的齿数就越小，齿轮的尺寸也越小。
在选择模数时，需要考虑齿轮传动的功率、转速、传动比等因素，以及所需的传动精度和可靠性。
一般情况下，选择适中的模数可以使齿轮传动既满足传动要求，又能够降低制造成本。
二、正确的齿数选择齿数是齿轮传动中重要的参数，它直接影响到传动比和传动效率。
在选择齿数时，需要考虑传动比和齿轮的结构尺寸限制。
一般来说，传动比越大，齿数就越多，齿轮的尺寸也越大。
在确定传动比的基础上，应尽量选择较少的齿数，以减小齿轮的尺寸和重量，提高传动效率。
同时，还需考虑齿轮的强度和齿面接触状况，确保齿轮传动的可靠性和寿命。
三、合理的材料选择齿轮的材料选择直接关系到齿轮传动的强度、硬度和耐磨性。
常见的齿轮材料有钢、铸铁、铜合金等。
在选择材料时，需要综合考虑齿轮传动的工作条件、负载和使用寿命等因素。
一般来说，高强度和高硬度的材料适用于高负载和高速传动。
对于低负载和低速传动，可以选择强度较低但成本较低的材料。
四、适当的齿形选择齿形是齿轮传动中齿轮的重要特征之一，它直接影响到齿轮传动的噪声、振动和传动效率。
常见的齿形有直齿、斜齿、锥齿等。
在选择齿形时，需要根据具体的传动要求和工作条件，选择合适的齿形。
一般来说，直齿齿轮适用于传动比较小的情况，斜齿齿轮适用于高速传动，锥齿齿轮适用于传动轴的交叉或垂直传动。
齿轮传动齿轮的选择原则包括合适的模数、正确的齿数、合理的材料选择和适当的齿形选择等方面。
在实际应用中，需要根据具体的传动要求和工作条件，综合考虑各种因素，选择合适的齿轮参数，以确保齿轮传动的性能、可靠性和寿命。
齿轮传动比
齿轮传动比摘要：齿轮传动比是指传动系统中两个齿轮之间的转速比。
这个比值决定了输出轴的转速相对于输入轴的转速。
齿轮传动比的大小对于机械系统的性能和功能起着至关重要的作用。
本文将介绍齿轮传动比的概念、计算方法、对机械系统的影响以及应用领域。
1. 引言齿轮传动是一种常见的机械传动方式，通过齿轮之间的啮合实现动力的传递和转速的变换。
而齿轮传动比就是用来描述两个齿轮转速之间的关系的。
它是机械传动系统设计中一个重要的参数，直接影响到传动系统的性能和功能。
2.齿轮传动比的定义齿轮传动比是指输入轴转速与输出轴转速的比值。
在齿轮传动中，通常将输入齿轮所在的轴称为输入轴，而输出齿轮所在的轴称为输出轴。
传动比通常使用字母i表示，其计算公式为：i = N2 / N1其中，N1为输入轴的转速，N2为输出轴的转速。
3.齿轮传动比的计算方法齿轮传动比的计算方法主要取决于齿轮的类型和排列方式。
常见的齿轮传动类型包括直齿轮传动、斜齿轮传动、蜗杆传动等。
这里以直齿轮传动为例，介绍传动比的计算方法。
对于直齿轮传动，传动比等于驱动齿轮的齿数与被驱动齿轮的齿数的比值。
即：i = Z2 / Z1其中，Z1为驱动齿轮的齿数，Z2为被驱动齿轮的齿数。
4.齿轮传动比的影响因素齿轮传动比的大小对机械系统的性能和功能有着重要的影响。
传动比的选择应根据实际应用需求进行。
以下是传动比大小对机械系统的影响因素：（1）转速比传动比的大小直接影响到输出轴的转速相对于输入轴的转速。
通过合理选择传动比，可以实现不同转速要求之间的转换。
（2）扭矩比传动比的改变会导致输出轴扭矩与输入轴扭矩之间的差异。
对于需要较大扭矩输出的应用，需要选择合适的传动比以满足要求。
（3）空间和重量限制传动比的选择还需要考虑到机械系统的空间和重量限制。
较大的传动比可能会导致传动装置的体积和重量增加，而过小的传动比可能无法满足输出要求。
5.齿轮传动比的应用领域齿轮传动比广泛应用于各种机械系统中，如汽车、船舶、工业机械等。
传动比与齿数比的关系
传动比与齿数比的关系传动比是指传动装置中输入轴的转速与输出轴的转速之比，用来描述输入轴和输出轴之间的转速关系。
而齿数比则是指两个齿轮之间齿数的比值，用来描述齿轮传动中的齿数关系。
传动比与齿数比之间存在着密切的关系，下面将从理论和实践两个方面探讨这一关系。
从理论上来看，传动比与齿数比是有直接关系的。
在齿轮传动中，当输入轴齿轮的齿数为N1，输出轴齿轮的齿数为N2时，齿数比可以表示为N2/N1。
而传动比可以表示为输出轴转速与输入轴转速之比，即传动比=输出轴转速/输入轴转速。
由于齿轮传动中，齿数与转速成反比关系，即转速与齿数的乘积保持不变，因此传动比也可以表示为N1/N2。
可以发现，传动比与齿数比之间存在着倒数的关系。
从实际应用角度来看，传动比与齿数比的关系也是密切的。
在实际的机械传动系统中，通过改变输入轴和输出轴的齿轮齿数，可以实现不同的传动比。
当需要增大传动比时，可以增大输出轴齿轮的齿数或者减小输入轴齿轮的齿数。
反之，当需要减小传动比时，可以减小输出轴齿轮的齿数或者增大输入轴齿轮的齿数。
通过这种方式，可以实现不同工况下的传动需求。
传动比与齿数比的关系对于机械传动系统的设计和应用具有重要意义。
通过合理选择齿轮的齿数，可以实现所需的传动比，从而满足特定的传动要求。
在实际应用中，传动比的选择不仅取决于机械系统的工作条件和传动性能要求，还与齿轮的制造工艺、材料选择、装配精度等因素有关。
因此，在进行传动系统设计时，需要综合考虑这些因素，以确保传动比的准确性和可靠性。
传动比与齿数比之间存在着密切的关系。
理论上，传动比与齿数比之间存在倒数关系；实际应用中，通过合理选择齿轮的齿数，可以实现所需的传动比。
通过深入研究和理解传动比与齿数比的关系，可以为机械传动系统的设计和应用提供指导，从而提高传动系统的效率和性能。
齿轮齿条传动的齿数比
齿轮齿条传动的齿数比1. 引言齿轮齿条传动是一种常见的机械传动方式，在许多机械设备中起着重要的作用。
齿轮和齿条是两种常见的传动元件，通过它们之间的啮合来传递力和运动。
在设计齿轮齿条传动时，齿数比是一个关键参数，它决定了传动的速度比和力矩比。
本文将详细介绍齿轮齿条传动的齿数比及其相关知识。
2. 齿轮与齿条2.1 齿轮齿轮是一种具有一定形状和数量的圆盘，其表面上有一定数量的突出部分，称为齿。
通过两个或多个啮合的齿轮之间的转动，可以实现力和运动的传递。
常见的齿轮有圆柱齿轮、斜齿轮、锥齿轮等。
2.2 齿条与齿轮相对应，齿条是一种长条形元件，其侧面上有一系列等距离排列的突起部分，称为齿。
齿条通常与齿轮配合使用，通过齿轮的旋转将运动和力传递到齿条上。
3. 齿数比的定义齿数比是指两个传动元件（通常为齿轮和齿条）之间的齿数之比。
在齿轮齿条传动中，通常用N1表示驱动元件（如驱动齿轮）的齿数，用N2表示被动元件（如被动齿轮或齿条）的齿数。
则齿数比可以表示为：i=N1 N2其中，i为齿数比。
4. 齿数比的意义4.1 速度比在理想情况下，当两个传动元件之间的速度比为1时，它们以相同的速度旋转或移动。
而当速度比不等于1时，它们之间存在着速度差。
在实际应用中，通过选择合适的驱动元件和被动元件的齿数，可以实现所需的速度比。
4.2 力矩比除了速度比外，齿轮齿条传动还可以实现力矩的传递和放大。
通过选择合适的齿数比，可以实现所需的力矩比。
当齿数比大于1时，被动元件上的输出力矩将大于驱动元件上的输入力矩。
5. 齿数比的选择5.1 速度比的选择在实际应用中，我们常常需要根据具体要求选择合适的速度比。
对于一些需要保持恒定速度的设备，如时钟、计时器等，可以选择速度比为1的齿数比。
而对于一些需要变速或调节速度的设备，可以根据具体要求选择不同的齿数比。
5.2 力矩比的选择在设计齿轮齿条传动时，通常需要考虑所需的力矩传递和放大效果。
通过选择合适的齿数比，可以实现所需的力矩比。
7.3.齿轮传动
渐开线标准直齿圆柱齿轮各部的分名称
1、标准齿轮的压力角（齿形角）
压力角 —— 在端平面上，过 端面齿廓上任意一点的径向直线 与齿廓在该点的切线所夹的锐角， 用α表示，K点的压力角为α K。
压力角决定齿形的参数，即 轮齿齿面的倾斜度。 0 一般采用α =20
渐开线齿廓上各点的压力角 不相等，K点离基圆越远，压力角 越大，基圆上的压力角α =0°。
四、渐开线直齿圆柱齿轮传动 正确啮合条件和连续传动条件
1、渐开线直齿圆柱齿轮传动的 正确啮合条件 必须使两齿轮的基圆齿距相等， p=πm
pb1=pb2
（1）模数必须相等。 m1 m2 m （2）分度圆上的齿形角相等。
1 2
渐开线齿轮的正确啮合条件
2、渐开线直齿圆柱齿轮 连续传动条件
p pb ha hf h
p=π m pb=pcosα =π mcosα Ha =ha * m=m hf=（ha*+c*）m=1.25m h=ha+hf=2.25m
外啮合标准直齿圆柱齿轮的几何尺寸计算公式（续） 名称 分度圆直径 齿顶圆直径 齿根圆直径 代号 计算公式
d da df
d =mz（分度圆上齿厚s=槽宽e） da=d +2ha=m（z+2） df=d－hf=m（z－2.5）
πm （2）分度圆上的齿厚和齿槽宽相等，即 s e 2 * （3）具有标准的齿顶高系数hα *和顶隙系数C 。
标准安装：一对标准直齿圆柱齿轮的分度圆相切。 标准中心距a：标准安装的中心距 结论：一对标准齿轮，按标准中心距安装，节圆与分 度圆重合，满足正确安装条件。
不具备上述特征的齿轮称为非标准齿轮。
基圆直径
标准中心距
db
齿轮系传动比的计算
齿轮系传动比的计算齿轮系统是一种常用的传动装置，通过两个或多个齿轮之间的啮合来实现不同轴的旋转传动。
传动比是指输入轴和输出轴的转速之比，通常用于计算齿轮传动的输出速度以及扭矩的增减。
计算齿轮传动比涉及到齿数和模数的计算，下面将详细介绍齿轮传动比的计算公式和步骤。
1.齿数的计算：齿数是齿轮的一个重要参数，可以用来计算齿轮传动比。
如果已知输入轴齿轮的齿数为N1，输出轴齿轮的齿数为N2，那么传动比K为：K=N2/N12.模数的计算：模数是齿轮的另一个重要参数，用来描述齿轮的齿大小和齿距之间的关系。
模数可以通过以下公式计算：m=D/(Z+2)其中，m为模数，D为齿轮的分度圆直径，Z为齿数。
3.传动比的计算：已知输入轴齿轮的齿数为N1，输出轴齿轮的齿数为N2，齿轮的模数分别为m1和m2，则传动比K为：K=N2/N1=(m2/m1)*(D1/D2)在实际计算中，可以根据已知的参数来计算模数，然后使用模数来计算齿轮的分度圆直径，最后计算出传动比。
齿轮的模数、齿数和分度圆直径的计算公式如下：D=m*(Z+2)m=K*m1N=(π*D)/m其中，D为分度圆直径，m为模数，Z为齿数，N为轮齿数。
除了传动比的计算，齿轮系统在实际应用中还需要考虑一些其他因素，如轴间距的确定、齿轮啮合角等。
这些因素都会对齿轮传动比的计算和实际传动效果产生影响。
总结：齿轮传动比的计算涉及到齿数和模数的计算，传动比可以通过已知的齿数和模数来计算。
同时，在实际应用中还需要考虑一些其他因素的影响，如轴间距和齿轮啮合角。
这些因素的综合作用使得齿轮传动比的计算变得更加复杂，在实际应用中需要综合考虑多个因素来确定传动比。
齿轮齿条传动过程中是怎么计算的
齿轮齿条传动过程中是怎么计算的齿轮齿条传动是一种常见的机械传动方式，广泛应用于各种机械装置中。
它通过齿轮齿条的啮合形成传动，将驱动力传递给被传动部分。
在设计和计算齿轮齿条传动时，需要考虑一系列参数和因素，包括齿轮模数、齿数、啮合角、压力角等。
本文将介绍齿轮齿条传动的计算方法和相关参数。
首先需要了解的是一些基本概念和术语：1. 齿轮模数（Module）：齿轮模数是指齿轮齿条传动中齿轮齿数与其分度圆直径的比值。
通常用符号m表示。
模数是确定齿轮尺寸和传动比的重要参数。
2. 齿数（Number of teeth）：齿数是指齿轮上齿的数量。
齿数通常用符号z表示。
3. 锥角（Pressure angle）：指齿轮齿条传动中齿轮齿面上法线与切线之间的夹角。
通常用符号α表示。
4. 圆周速度（Peripheral velocity）：指齿轮齿条传动中两个啮合齿轮分度圆上点的速度。
圆周速度是计算齿轮传动时的重要参数。
5. 啮合角（Pressure angle）：指两个啮合齿轮轴线的夹角。
通常用符号β表示。
1.齿轮模数的选择：根据传动比和工作条件选择合适的齿轮模数。
一般来说，齿轮模数越大，齿轮尺寸越大，传动能力越强。
2.齿轮齿数的确定：根据传动比和齿轮模数计算齿轮齿数。
一般情况下，齿数为整数。
3.齿轮副的选择：根据工作条件和传动要求选择合适的齿轮副类型，如直齿轮副、斜齿轮副、锥齿轮副等。
不同类型的齿轮副具有不同的应用特点和适用范围。
4.齿轮啮合角和压力角的计算：根据齿轮模数、齿数和齿轮副类型计算齿轮的啮合角和压力角。
这两个参数影响着齿轮传动的平稳性和传动效率。
5.齿轮啮合的计算：根据齿轮齿数、模数、啮合角等参数计算齿轮的几何尺寸，包括齿高、齿根径等。
6.齿轮传动的力学计算：根据预定的传动功率、转速和工作条件计算齿轮的传动力学参数，如转矩、齿轮强度等。
7.齿轮传动的动力学计算：根据齿轮的几何参数和运动条件进行动力学计算，包括速度、加速度、振动等。
齿轮传动比和齿数比的关系
齿轮传动比和齿数比的关系
嘿，你问齿轮传动比和齿数比的关系啊？这可挺有意思呢。
咱先说说啥是齿轮传动比吧。
简单来说呢，就是两个齿轮在转动的时候，它们的转速之比。
比如说一个齿轮转得快，另一个齿轮转得慢，那它们的传动比就是快的那个转速除以慢的那个转速。
再说说齿数比。
这就是两个齿轮的齿数之比呗。
比如一个齿轮有20 个齿，另一个齿轮有30 个齿，那它们的齿数比就是20 比30，化简一下就是 2 比3。
那这传动比和齿数比有啥关系呢？嘿，关系可大啦。
在齿轮传动中，传动比就等于齿数比的反比。
啥意思呢？就是说如果两个齿轮的齿数比是 2 比3，那它们的传动比就是3 比2。
也就是说，齿数多的齿轮转得慢，齿数少的齿轮转得快。
这就像两个人跑步，腿长的人步子大，但是跑的频率可能就慢一点；腿短的人步子小，但是跑的频率可能就快一点。
齿轮也是这样，齿数多的就像腿长的人，齿数少的就像腿短
的人。
我给你讲个事儿吧。
有一次我去工厂参观，看到那些大大小小的齿轮在转动。
我就好奇地问工人师傅，这些齿轮是怎么工作的呢？师傅就给我讲了传动比和齿数比的关系。
他说，你看这个大齿轮和小齿轮，大齿轮齿数多，小齿轮齿数少。
当大齿轮转一圈的时候，小齿轮可能已经转了好几圈了。
这就是因为它们的齿数比决定了传动比。
你看，这多有意思啊。
所以啊，齿轮传动比和齿数比是有关系的，传动比等于齿数比的反比。
咱在生活中要是看到齿轮传动的东西，就可以想想这个关系，还挺好玩的呢。
加油哦！。
齿轮标准齿数
齿轮标准齿数齿轮是一种常见的机械传动装置，它通过齿与齿之间的啮合来传递动力和转速。
在实际的工程设计中，齿轮的齿数是一个非常重要的参数，它直接影响着齿轮的传动比、传动效率以及传动系统的稳定性。
因此，对于不同类型的齿轮，其齿数的选择和设计都有着一定的标准和规定。
首先，我们来看看齿轮的齿数是如何影响传动比的。
一般来说，齿轮的传动比与其齿数成反比，也就是说，齿数越多的齿轮，其传动比就越小，反之亦然。
这是因为在相同模数和齿轮直径的情况下，齿数越多意味着齿轮的周长越大，从而实现了更大的传动比。
因此，在设计传动系统时，需要根据实际需要来选择合适的齿数，以满足所需的传动比。
其次，齿轮的齿数还直接影响着传动效率。
一般来说，齿数较多的齿轮在传动过程中会产生更大的啮合损失，从而导致传动效率的降低。
因此，在一些对传动效率要求较高的场合，需要选择齿数较少的齿轮来进行设计。
当然，这并不是说齿数越少的齿轮传动效率就一定更高，而是需要根据具体情况来进行综合考虑，找到一个传动效率和传动比之间的平衡点。
另外，齿轮的齿数还与传动系统的稳定性有着密切的关系。
一般来说，齿轮的齿数越多，其传动系统的稳定性就会越好。
这是因为齿数较多的齿轮在传动过程中可以实现更多的啮合点，从而分担了传动过程中的载荷，减小了齿轮的磨损和噪音。
因此，在一些对传动系统稳定性要求较高的场合，需要选择齿数较多的齿轮来进行设计。
综上所述，齿轮的齿数是一个非常重要的参数，它直接影响着齿轮的传动比、传动效率以及传动系统的稳定性。
在实际的工程设计中，需要根据具体的传动需求来选择合适的齿数，以实现最佳的传动效果。
同时，还需要注意齿轮的齿数与其他参数的综合匹配，以确保整个传动系统的正常运行和稳定性。
总结齿轮系传动比计算知识点归纳
总结齿轮系传动比计算知识点归纳1 齿轮系的分类在复杂的现代机械中，为了满足各种不同的需要，常常采用一系列齿轮组成的传动系统。
这种由一系列相互啮合的齿轮（蜗杆、蜗轮）组成的传动系统即齿轮系。
下面主要讨论齿轮系的常见类型、不同类型齿轮系传动比的计算方法。
齿轮系可以分为两种基本类型：定轴齿轮系和行星齿轮系。
一、定轴齿轮系在传动时所有齿轮的回转轴线固定不变齿轮系，称为定轴齿轮系。
定轴齿轮系是最基本的齿轮系，应用很广。
如下图所示。
二、行星齿轮系若有一个或一个以上的齿轮除绕自身轴线自转外，其轴线又绕另一个轴线转动的轮系称为行星齿轮系，如下图所示。
1. 行星轮——轴线活动的齿轮.2. 系杆 (行星架、转臂) H .3. 中心轮 —与系杆同轴线、 与行星轮相啮合、轴线固定的齿轮4. 主轴线 —系杆和中心轮所在轴线.5. 基本构件—主轴线上直接承受载荷的构件.行星齿轮系中，既绕自身轴线自转又绕另一固定轴线（轴线O1）公转的齿轮2形象的称为行星轮。
支承行星轮作自转并带动行星轮作公转的构件H 称为行星架。
轴线固定的齿轮1、3则称为中心轮或太阳轮。
因此行星齿轮系是由中心轮、行星架和行星轮三种基本构件组成。
显然，行星齿轮系中行星架与两中心轮的几何轴线（O1-O3-OH ）必须重合。
否则无法运动。
根据结构复杂程度不同，行星齿轮系可分为以下三类：（1）单级行星齿轮系： 它是由一级行星齿轮传动机构构成的轮系。
一个行星架及和其上的行星轮及与之啮合的中心轮组成。
（2）多级行星齿轮系：它是由两级或两级以上同类单级行星齿轮传动机构构成的轮系。
（3）组合行星齿轮系：它是由一级或多级以上行星齿轮系与定轴齿轮系组成的轮系。
行星齿轮系 根据自由度的不同。
可分为两类：1450rpm 53.7rpm 12H31234H 512H 3（1） 自由度为2 的称差动齿轮系。
（2） 自由度为1 的称单级行星齿轮系。
按中心轮的个数不同又分为：2K —H 型行星齿轮系；3K 型行星齿轮系；K —H —V 型行星齿轮系。
有关齿轮传动比的原理、计算方法及其分配原则
传动比原理机构中瞬时输入速度与输出速度的比值称为机构的传动比.机构中两转动构件角速度的比值，也称速比。
构件a和构件b的传动比为Ⅰ=ωa/ ωb=na/nb，式中ωa和ωb分别为构件a和b的角速度(弧度/秒)；na和nb分别为构件a和b的转速（转/分）（注：ω和n后的a 和b为下脚标）。
当式中的角速度为瞬时值时，则求得的传动比为瞬时传动比。
当式中的角速度为平均值时，则求得的传动比为平均传动比。
对于大多数齿廓正确的齿轮传动和摩擦轮传动,瞬时传动比是不变的对于链传动和非圆齿轮传动，瞬时传动比是变化的。
对于啮合传动，传动比可用a和b轮的齿数Za和Zb表示，i=Zb/Za；对于摩擦传动,传动比可用a和b轮的直径和b表示，i=b/a。
这时传动比一般是表示平均传动比。
在液力传动中，液力传动元件传动比一般指的是涡轮转速和泵轮转速B的比值,即=/B。
液力传动元件也可与机械传动元件(一般用各种齿轮轮系)结合使用，以获得各种不同数值的传动比（轮系的传动比见轮系）。
传动比计算方法传动比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数传动比=主动轮转速与从动轮的比值=它们分度圆直径的反比。
即：i=n1/n2=D2/D1i=n1/n2=z2/z1（齿轮的）单级与多级传动单级传动指的是没有变速的，传动比是恒定的。
多级是传动比可调的，具有多级变速比得传动方式。
对于多级齿轮传动1、每两轴之间的传动比按照上面的公式计算2、从第一轴到第n轴的总传动比按照下面公式计算: 总传动比ι=（Z1/Z2）×（Z3/Z4）×(Z5/Z6)……=（n2/n1）×（n4/n3）×(n6/n5)…… 与齿轮半径没有关系传动比分配原则多级减速器各级传动比的分配，直接影响减速器的承载能力和使用寿命，还会影响其体积、重量和润滑。
传动比一般按以下原则分配：使各级传动承载能力大致相等；使减速器的尺寸与质量较小；使各级齿轮圆周速度较小；采用油浴润滑时，使各级齿轮副的大齿轮浸油深度相差较小。
齿轮标准齿数
齿轮标准齿数
齿轮是机械传动中常用的零部件，其齿数的选择对于齿轮传动系统的性能具有重要影响。
齿轮的齿数选择需要考虑到传动比、传动效率、载荷分布等因素，因此齿轮的标准齿数是一个重要的设计参数。
首先，齿轮的齿数选择需要满足传动比的要求。
传动比是指齿轮传动中从动齿轮齿数与动齿轮齿数的比值，它决定了输出轴和输入轴的转速关系。
一般情况下，传动比越大，从动齿轮的齿数就越大。
因此，在设计齿轮传动系统时，需要根据传动比的要求来选择合适的齿数。
其次，齿轮的齿数选择还需要考虑传动效率。
传动效率是指齿轮传动系统输入功与输出功之比，它受到齿轮啮合时的摩擦损失和轴承摩擦损失的影响。
一般情况下，齿数较多的齿轮传动系统传动效率较低，而齿数较少的齿轮传动系统传动效率较高。
因此，在选择齿数时需要在传动比和传动效率之间进行权衡。
此外，齿轮的齿数选择还需要考虑载荷分布。
载荷分布是指齿轮传动系统中载荷在齿轮啮合面上的分布情况，它决定了齿轮的受
载性能。
一般情况下，齿数较多的齿轮传动系统载荷分布较均匀，而齿数较少的齿轮传动系统载荷分布较集中。
因此，在选择齿数时需要考虑载荷分布对齿轮的影响。
综上所述，齿轮的齿数选择需要综合考虑传动比、传动效率和载荷分布等因素。
在实际设计中，需要根据具体的传动要求和工作条件来选择合适的齿数，以确保齿轮传动系统具有良好的性能和可靠的工作。
因此，对于齿轮标准齿数的选择，需要进行细致的分析和计算，以确保齿轮传动系统的设计满足实际工程需求。
齿轮各参数计算方法
齿轮各参数计算方法1、齿数Z闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z1=20~40。
开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z1=17~20。
为使齿轮免于根切，对于α=20度的标准支持圆柱齿轮，应取z1≥172、模数m齿距与齿数的乘积等于分度圆的周长，即pz=πd。
为使d为有理数的条件是p/π为有理数，称之为模数。
即：m=p/π模数m是决定齿轮尺寸的一个基本参数。
齿数相同的齿轮模数大，则其尺寸也大。
3、分度圆直径d齿轮的轮齿尺寸均以此圆为基准而加以确定，d=mz4、齿顶圆直径da和齿根圆直径df由齿顶高、齿根高计算公式可以推出齿顶圆直径和齿根圆直径的计算公式：da=d+2ha df=d-2hf=mz+2m=mz-2×1.25m=m(z+2)=m(z-2.5)5、分度圆直径d在齿轮计算中必须规定一个圆作为尺寸计算的基准圆，定义：直径为模数乘以齿数的乘积的圆。
实际在齿轮中并不存在，只是一个定义上的圆。
其直径和半径分别用d和r表示，值只和模数和齿数的乘积有关，模数为端面模数。
与变位系数无关。
标准齿轮中为槽宽和齿厚相等的那个圆（不考虑齿侧间隙）就为分度圆。
标准齿轮传动中和节圆重合。
但若是变位齿轮中，分度圆上齿槽和齿厚将不再相等。
若为变位齿轮传动中高变位齿轮传动分度圆仍和节圆重合。
但角变位的齿轮传动将分度圆和节圆分离。
6、压力角αrb=rcosα=1/2mzcosα在两齿轮节圆相切点P处，两齿廓曲线的公法线（即齿廓的受力方向）与两节圆的公切线（即P点处的瞬时运动方向）所夹的锐角称为压力角，也称啮合角。
对单个齿轮即为齿形角。
标准齿轮的压力角一般为20”。
在某些场合也有采用α＝14.5°、15°、22.50°及25°等情况。
7、齿顶高系数和顶隙系数—h*a 、C*两齿轮啮合时，总是一个齿轮的齿顶进入另一个齿轮的齿根，为了防止热膨胀顶死和具有储成润滑油的空间，要求齿根高大于齿顶高。
齿轮传动最佳齿数比
齿轮传动最佳齿数比直齿轮传动齿数比有合适值么。
比如3还是2.5回答：没有一定数值,根据需要,最好是二只齿轮齿数除不尽,使其每一转二齿不重复磨合！追问：那我打算采用一个大齿轮带八个小齿轮的话，会出现什么么。
回答:一个大齿轮带八个小齿轮,那也不会出现什么,一个大齿轮的齿面硬度比八个小齿轮稍硬一点,约2～3度,这样大齿轮的使用寿命会长一点,1、已知一对正齿轮传动,其速比等于3.5,模数m=4,两齿轮齿数之和Z1+Z2=99, ( 10分)满意回答小齿轮，齿数22，模数4，压力角20°，分度圆88，齿顶高4，齿根高5，全齿高9 。
大齿轮，齿数77，模数4，压力角20°，分度圆308，齿顶高4，齿根高5，全齿高9 。
中心距198 。
齿轮传动比计算检举| 2011-12-31 00:24提问者：lmg52099|浏览次数：5910次如图，点击放大查看，求解题过程,万分谢谢！问题补充：按图所示传动系统，试计算：⑴轴A的转速（r/min）；⑵轴A转1转时，轴B转过的转数；满意回答你好，轴A转速：1440r/min×5/22×23/23×20/20×20/80=81.7r/min轴A转1转轴B转速：1×80/20×20/20×23/23×35/30×30/50×25/40×1/84=0.02 如有帮助请采纳，谢谢。
齿轮箱的传动比如何计算?最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点对于两根轴组成的传动系统，若设：主动轴（输入轴）的转速为n1，齿轮齿数为z1；从动轴（输出轴）转速为n2，齿轮齿数为z2。
则传动比k为：k=n1/n2=z2/z1 即：传动比= 主动轴转速/从动轴转速= 从动齿轮齿数/主动齿轮齿数请教高手,怎样去确定两齿轮参数,急!!!!!!!!!!!两齿轮中心距为138不能变化,传动比为68/36,模数2-4都可以,请问使用什么方法可以达到此要求,谢谢.相关资料:齿轮基础.pdf最佳答案此答案由管理员代为选出模数(法面模数) Mn=4齿轮1齿数Z1=24齿轮1齿宽B1=25.00(mm)齿轮2齿数Z2=45齿轮2齿宽B2=20.00(mm)实际中心距A=138.00000(mm)齿数比U=1.87500端面重合度εα=1.66888纵向重合度εβ=0.00000总重合度ε=1.66888齿轮1分度圆直径d1=96.00000(mm)齿轮1齿顶圆直径da1=104.00000(mm)齿轮1齿根圆直径df1=86.00000(mm)齿轮1齿顶高ha1=4.00000(mm)齿轮1齿根高hf1=5.00000(mm)齿轮1全齿高h1=9.00000(mm)齿轮2分度圆直径d2=180.00000(mm)齿轮2齿顶圆直径da2=188.00000(mm)精选齿轮2齿根圆直径df2=170.00000(mm)齿轮2齿顶高ha2=4.00000(mm)齿轮2齿根高hf2=5.00000(mm)齿轮2全齿高h2=9.00000(mm)齿轮1分度圆弦齿厚sh1=6.27870(mm)齿轮1分度圆弦齿高hh1=4.10277(mm)齿轮1固定弦齿厚sch1=5.54819(mm)齿轮1固定弦齿高hch1=2.99023(mm)齿轮1公法线跨齿数K1=3齿轮1公法线长度Wk1=30.86585(mm)齿轮2分度圆弦齿厚sh2=6.28191(mm)齿轮2分度圆弦齿高hh2=4.05483(mm)齿轮2固定弦齿厚sch2=5.54819(mm)齿轮2固定弦齿高hch2=2.99023(mm)齿轮2公法线跨齿数K2=6齿轮2公法线长度Wk2=67.46789(mm)齿顶高系数ha*=1.00顶隙系数c*=0.25压力角α*=20(度)端面齿顶高系数ha*t=1.00000端面顶隙系数c*t=0.25000端面压力角α*t=20.0000000(度)精选本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮传动最佳齿数比
齿轮传动最佳齿数比
直齿轮传动齿数比有合适值么。
比如3还是2.5
回答：
没有一定数值,根据需要,最好是二只齿轮齿数除不尽,使其每一转二齿不重复磨合！
追问：
那我打算采用一个大齿轮带八个小齿轮的话，会出现什么么。
回答:
一个大齿轮带八个小齿轮,那也不会出现什么,一个大齿轮的齿面硬度比八个小齿轮稍硬
一点,
约2～3度,这样大齿轮的使用寿命会长一点,
1、已知一对正齿轮传动,其速比等于3.5,模数m=4,两齿轮齿数之和Z1+Z2=99, ( 10分 )
满意回答
小齿轮，齿数22，模数4，压力角20°，分度圆88，齿顶高4，齿根高5，全齿高9 。
大齿轮，齿数77，模数4，压力角20°，分度圆308，齿顶高4，齿根高5，全齿高
9 。
中心距198 。
齿轮传动比计算
检举| 2011-12-31 00:24
提问者：lmg52099|浏览次数：5910次
如图，点击放大查看，求解题过程,万分谢谢！
问题补充：
按图所示传动系统，试计算：
⑴轴A的转速（r/min）；⑵轴A转1转时，轴B转过的转数；
满意回答
你好，轴A转速：
1440r/mi n×5/22×23/23×20/20×20/80=81.7r/min
轴A转1转轴B转速：
1×80/20×20/20×23/23×35/30×30/50×25/40×1/84=0.02 如有帮助请采纳，谢谢。
齿轮箱的传动比如何计算?
最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点
对于两根轴组成的传动系统，若设：主动轴（输入轴）的转速为n1，齿轮齿数为z1；从动轴（输出轴）转速为n2，齿轮齿数为z2。
则传动比k为：
k=n1/n2=z2/z1 即：
传动比 = 主动轴转速/从动轴转速 = 从动齿轮齿数/主动齿轮齿数
请教高手,怎样去确定两齿轮参数,急!!!!!!!!!!!
两齿轮中心距为138不能变化,传动比为68/36,模数2-4都可以,请问使用什么方法可以达到此要求,谢谢.
相关资料:齿轮基础.pdf
最佳答案此答案由管理员代为选出
模数(法面模数) Mn=4
齿轮1齿数 Z1=24
齿轮1齿宽 B1=25.00(mm)
齿轮2齿数 Z2=45
齿轮2齿宽 B2=20.00(mm)
实际中心距 A=138.00000(mm)
齿数比 U=1.87500
端面重合度εα=1.66888
纵向重合度εβ=0.00000
总重合度ε=1.66888
齿轮1分度圆直径 d1=96.00000(mm)
齿轮1齿顶圆直径 da1=104.00000(mm)
齿轮1齿根圆直径 df1=86.00000(mm)
齿轮1齿顶高 ha1=4.00000(mm)
齿轮1齿根高 hf1=5.00000(mm)
齿轮1全齿高 h1=9.00000(mm)
齿轮2分度圆直径 d2=180.00000(mm)
齿轮2齿顶圆直径 da2=188.00000(mm)
齿轮2齿根圆直径 df2=170.00000(mm) 齿轮2齿顶高 ha2=4.00000(mm)
齿轮2齿根高 hf2=5.00000(mm)
齿轮2全齿高 h2=9.00000(mm)
齿轮1分度圆弦齿厚 sh1=6.27870(mm) 齿轮1分度圆弦齿高 hh1=4.10277(mm) 齿轮1固定弦齿厚 sch1=5.54819(mm) 齿轮1固定弦齿高 hch1=2.99023(mm) 齿轮1公法线跨齿数 K1=3
齿轮1公法线长度 Wk1=30.86585(mm)
齿轮2分度圆弦齿厚 sh2=6.28191(mm) 齿轮2分度圆弦齿高 hh2=4.05483(mm) 齿轮2固定弦齿厚 sch2=5.54819(mm) 齿轮2固定弦齿高 hch2=2.99023(mm) 齿轮2公法线跨齿数 K2=6
齿轮2公法线长度 Wk2=67.46789(mm)
齿顶高系数 ha*=1.00
顶隙系数 c*=0.25
压力角α*=20(度)
端面齿顶高系数 ha*t=1.00000
端面顶隙系数 c*t=0.25000
端面压力角α*t=20.0000000(度)。
