《高频电子线路》实验指导书（通信技术专业适用）实验四 ： LC 电容反馈式三点式振荡荡器一、实验目的与任务1.掌握LC 三点式震荡器电路的基本原理，掌握LC 电容反馈式三点式振荡电路设计及电参数计算。
2.掌握振荡回路Q 值对频率稳定度的影响。
3.掌握振荡器反馈系数不同时，静态工作电流I EQ 对振荡器起振及振幅的影响。
二、实验基本原理与要求利用电容三点式振荡器正反馈特性产生振荡电压，通过测量了解各参数对频率、幅度的影响。
三、实验设备 1.双踪示波器 2.频率计 3.万用表 4.实验板12 四、实验内容1. 设置静态工作点2. 振荡频率与振荡幅度的测试3. 当C 、C ′为不同数值时，改变I EQ （断开C T ，由数字万用表测出V E 值，根据4R V I EE4.频率稳定度的影响 五、实验步骤实验电路见图1。
实验前根据图1所示原理图在实验板上找到相应器件及插孔并了解其作用。
1.设置静态工作点（1）在实验板+12V 扦孔上接入+12V 直流电源（注意电源极性不能接反）并按C=120pf 、C ′=680pf 、C T =51Pf （实验板标为50Pf ）、R L =110K 接入各元件其连线要尽量短)。
（2）OUT 端至地接入双踪示波器和频率计（以函数信号发生器代），分别打开电源开关，此时频率计应显示振荡频率，调节R P 使双踪示波器显示振荡波形最大时停止调节，断开C 、 C ′、C T 及R L ，用数字万用表测出V E （R 4上的电压），代入下式求得I E 值。
4R V I EE == （1） 设：R e =1KΩ 表12.振荡频率与震荡幅度的测试 实验条件： C=120pf 、C ′=680pf 、R=110K当电容C T 分别为C 9、C 10、C 11时，由频率计读出其相应的f 值及由双踪示波器读出V P-P （V P-P 为输出电压峰峰值）值，并填入表1中。
3.当C 、C ′为不同数值时，改变I EQ （断开C T ，由数字万用表测出V E 值，根据4R V I EE =计算）为表格2所示系列值，由双踪示波器读出V L 值（取R=110K Ω、C T =50Pf ），并填入表2中（读取V L 值时去掉万用表）。
高频电子线路实验指导书

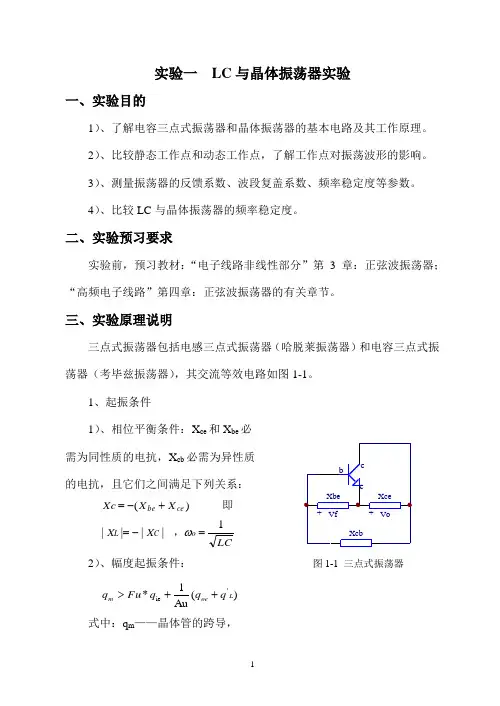

实验一 LC 与晶体振荡器实验一、实验目的1）、了解电容三点式振荡器和晶体振荡器的基本电路及其工作原理。
2）、比较静态工作点和动态工作点，了解工作点对振荡波形的影响。
3）、测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。
4）、比较LC 与晶体振荡器的频率稳定度。
二、实验预习要求实验前，预习教材：“电子线路非线性部分”第3章：正弦波振荡器；“高频电子线路”第四章：正弦波振荡器的有关章节。
三、实验原理说明三点式振荡器包括电感三点式振荡器（哈脱莱振荡器）和电容三点式振荡器（考毕兹振荡器），其交流等效电路如图1-1。
1、起振条件1）、相位平衡条件：X ce 和X be 必 需为同性质的电抗，X cb 必需为异性质的电抗，且它们之间满足下列关系：2）、幅度起振条件： 图1-1 三点式振荡器式中：q m ——晶体管的跨导，LCX X X X Xc o C L ce be 1 |||| )(=-=+-=ω，即)(Au1* 'ie L oe m q q q Fu q ++>F U——反馈系数，A U——放大器的增益，q ie——晶体管的输入电导，q oe——晶体管的输出电导，q'L——晶体管的等效负载电导，F U一般在0.1~0.5之间取值。
2、电容三点式振荡器1）、电容反馈三点式电路——考毕兹振荡器图1-2是基本的三点式电路，其缺点是晶体管的输入电容C i和输出电容Co对频率稳定度的影响较大，且频率不可调。
L1L1（a）、考毕兹振荡器（b）、交流等效电路图1-2 考毕兹振荡器2）、串联改进型电容反馈三点式电路——克拉泼振荡器电路如图1-3所示，其特点是在L支路中串入一个可调的小电容C3，并加大C1和C2的容量，振荡频率主要由C3和L决定。
C1和C2主要起电容分压反馈作用，从而大大减小了C i和C o对频率稳定度的影响，且使频率可调。
（a ）、克拉泼振荡器 （b ）、交流等效电路图1-3 克拉泼振荡器3）、并联改进型电容反馈三点式电路——西勒振荡器电路如图1-4所示，它是在串联改进型的基础上，在L 1两端并联一个小电容C 4，调节C 4可改变振荡频率。
高频电子线路(通信电子线路)实验指导书
实验一 函数信号发生实验一、实验目的1）、了解单片集成函数信号发生器ICL8038的功能及特点。
2）、掌握ICL8038的应用方法。
二、实验预习要求参阅相关资料中有关ICL8038的内容介绍。

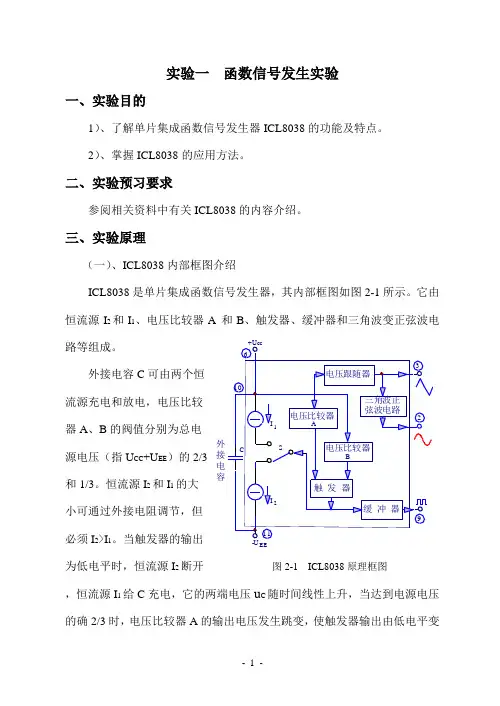

三、实验原理（一）、ICL8038内部框图介绍ICL8038是单片集成函数信号发生器，其内部框图如图2-1所示。
它由 恒流源I 2和I 1、电压比较器A 和B 、触发器、缓冲器和三角波变正弦波电路等组成。
外接电容C 可由两个恒流源充电和放电，电压比较器A 、B 的阀值分别为总电 源电压（指U CC +U EE ）的2/3 和1/3。
恒流源I 2和I 1的大 小可通过外接电阻调节，但 必须I 2>I 1。
当触发器的输出为低电平时，恒流源I 2断开 图2-1 ICL8038原理框图，恒流源I 1给C 充电，它的两端电压u C 随时间线性上升，当达到电源电压的确2/3时，电压比较器A 的输出电压发生跳变，使触发器输出由低电平变外接电容E E为高电平，恒流源I 2接通，由于I 2>I 1（设I 2=2I 1），I 2将加到C 上进行反充电，相当于C 由一个净电流I 放电，C 两端的电压u C 又转为直线下降。
当它下降到电源电压的1/3时，电压比较器B 输出电压便发生跳变，使触发器的输出由高电平跳变为原来的低电平，恒流源I 2断开，I 1再给C 充电，……如此周而复始，产生振荡。
若调整电路，使I 2=2I 1，则触发器输出为方波，经反相缓冲器由引脚9输出方波信号。
C 上的电压u c ，上升与下降时间相等（呈三角形），经电压跟随器从引脚3输出三角波信号。
将三角波变为正弦波是经过一个非线性网络（正弦波变换器）而得以实现，在这个非线性网络中，当三角波电位向两端顶点摆动时，网络提供的交流通路阻抗会减小，这样就使三角波的两端变为平滑的正弦波，从引脚2输出。
1、ICL8038引脚功能图图2-2 ICL8038引脚图供电电压为单电源或双电源： 单电源10V ~30V 双电源±5V ~±15V2、实验电路原理图如图2-3 所示。
《高频电子线路》实验指导书
《高频电子线路》实验指导书南昌工学院人工智能学院前言本高频电子试验箱共包含十个标配实验单元模块和三个选配实验单元模块.其中标配模块包含有信号源模块、频率计模块、小信号选频放大模块、正弦波振荡及VCO模块、AM调制及检波模块、FM鉴频1模块、收音机模块、混频及变频模块、高频功放模块、综合实验模块。
选配模块包含有FM鉴频2、码型变换模块和谐振回路及滤波模块。
本实验系统的实验内容是根据高等教育出版社的《高频电子线路》一书而设计的。
本试验箱共设置了二十个重要实验和四个选做实验：其中有十五个单元实验，是为配合课程而设计的，主要帮助学生理解和加深课堂所学的内容；五个系统实验是让学生了解每个复杂的无线收发系统都是由一个个单元电路组成的。
此外，还有选做实验，学生也可以根据我们所提供的单元电路自行设计系统实验。

本实验系统力求电路原理清楚，重点突出，实验内容丰富。
其电路设计构思新颖、技术先进、波形测量点选择准确，具有一定的代表性。
同时，注重理论分析与实际动手相结合，以理论指导实践，以实践验证基本原理，旨在提高学生分析问题、解决问题的能力已及动手能力。
由于编者水平有限，书中难免存在一些缺点和错误，希望广大读者批评指正。
编者实验注意事项1、本实验系统接通电源前，请确保电源插座接地良好。
2、每次安装实验模块之前，应确保主机箱右侧的交流开关处于断开状态。
为保险起见，建议拔下电源线后再安装实验模块。
3、安装实验模块时，模块右边的电源开关要拨置上方，将模块四角的螺孔和母板上的铜支柱对齐，然后用螺钉固定。
确保四个螺钉拧紧，以免造成实验模块与电源或者地接触不良。
经仔细检查后方可通电实验。
4、各实验模块上的电源开关、拨码开关、复位开关、自锁开关、手调电位器和旋转编码器均为磨损件，请不要频繁按动或旋转。
5、请勿直接用手触摸芯片、电解电容等元件，以免造成损坏。
6、各模块中的贴片可调电容是出厂前调试使用的。
出厂后的各实验模块功能已调至最佳状态，无需另行调节这些电位器，否则将会对实验结果造成严重影响。
