卧式螺旋环带式饲料混合机设计
卧式螺带混合机的尺寸参数
卧式螺带混合机的尺寸参数
1 尺寸参数
卧式螺杆混合机是一种通用的混合设备，它采用了均匀搅拌原理，具有较高的应用性。
最主要的就是确定机器尺寸，因为尺寸决定其工
作性能及容量。
1.1 长度
根据混合物料量和机器设计，卧式螺带混合机的长度一般为
900mm-6000mm，可根据客户的要求自由调节。
1.2宽度
宽度为500mm，便于机器安装和客户方安装，建议采用支腿安装结构，可以有效提高及确保机器的稳定性。
1.3 高度
为了减少混合物料的破碎性及保证混合均匀，混合机的高度应要
求大于等于士宽甲宽度的1.2倍以上。
1.4驱动方式
根据客户的要求采用电动，液压或皮带驱动方式，亦可设计涡轮
驱动，同时具有可靠性高，安装维护方便等特点。
总之，卧式螺带混合机在设计尺寸方面一般分为长度、宽度、高
度三部分构成，驱动方式根据客户要求设计更加合理。
正确的尺寸安
装能够确保机器稳定性及使用安全，为用户提供质优价廉的混合服务，值得客户信赖与使用。
饲料搅拌机的设计
饲料搅拌机的设计学生姓名学号所属学院机械电气化工程学院专业农业机械化及其自动化班级指导教师日期前言随着畜牧业的发展，对饲料数量及质量有了更进一步的需求。
搅拌机是饲料加工中的关键设备，因此搅拌机的正确设计对生产饲料的质量及经济性有着重要影响。
据我国情况，在大中城市，在建设大中型配合饲料厂的同时，重点放在兴建须混合饲料厂；在蛋白质饲料资源丰富的地区，建设浓缩饲料厂：而在县和乡镇，则多建中小型配合饲料厂和饲料加工机组。
占配合饲料的0.5％一2％的预混合词料或占15％左右的浓缩饲料由城市先进设备生产，把这些桔料运往农村，与农村能量饲料加工成配合词料。
这样，就地生产，就地供应，减少运输和设备投资，方便用户，并能充分发挥饲料的经济效益。
目前我国配合饲料厂的规模，有2.5t／h、5t／h、10t／h、20t／h等几种；0.3t／h、0.5t／h、1.0t／h、1.5t儿等多种。
双螺旋饲料搅拌机能使饲料的营养充分混合达到最大程度饲料的应用。
主要是靠饲料搅拌机的搅拌机构（双螺旋搅拌机构）的转动搅拌来完成饲料的均匀混合的过程。
关键词：双螺旋；饲料；搅拌机；均匀目录1 绪论 (1)1.1 本课题研究对象和内容 (1)1.2 研究的目的和意义 (1)1.3 可行性分析 (1)2 饲料搅拌机的国内外研究现状 (1)2.1 国内的饲料搅拌机研究现状 (1)2.2 国外的饲料搅拌机研究现状 (2)3 基本结构、原理及主要技术参数 (4)3.1 饲料搅拌机总体结构 (4)3.2 主要技术参数 (5)3.3 螺旋搅拌机构的结构与分布 (5)4 传动部分的设计 (6)4.1 电动机的选择 (6)4.2选电动机类型 (7)5 确定传动比 (8)6 螺旋搅拌机构的设计 (9)6.1 螺旋升角 (9)6.2 螺旋搅拌机构的设计 (10)7 搅拌机箱体、箱体支架的计算及工作量计算 (11)8 轴的校核及V带选取 (12)8.1轴的校正 (12)8.2 V带的选取 (13)总结 (16)致谢 (17)参考文献 (18)1 绪论1.1 本课题研究对象和内容在配合饲料的工艺中，词料的混合是一项很重要的工序，因为它直接关系到配合饲料质量，所以这个过程必须由饲料搅拌机来完成[1]。
卧式螺带混合机
卧式螺带混合机卧式螺带混合机是一种广泛应用于制药、食品、化工、冶金等行业的重要设备。
它主要用于将多种粉状、颗粒状物料进行混合，以达到均匀混合的目的。
本文将介绍卧式螺带混合机的原理、结构、工作过程以及其在各个行业中的应用。
一、原理卧式螺带混合机采用了螺旋叶片的混合方式。
在机器的搅拌腔内，螺旋叶片不断旋转，使物料在混合机内进行循环和翻转，从而实现物料的均匀混合。
螺旋叶片的设计和转速可根据物料的性质和混合效果的要求进行调整。
二、结构卧式螺带混合机由主机、传动装置、进料口、出料口、搅拌腔等多个部分组成。
主机是混合机的核心部分，通过传动装置带动螺旋叶片旋转。
进料口用于将物料加入混合机，出料口用于将混合好的物料取出。
搅拌腔是放置物料和螺旋叶片的空间，其形状和大小也会影响混合效果。
三、工作过程卧式螺带混合机的工作过程是一个连续的循环过程。
首先，将待混合的物料通过进料口加入搅拌腔。
随后，螺旋叶片开始旋转，物料在混合机内不断流动和翻转，从而实现物料的均匀混合。
最后，混合好的物料通过出料口取出，完成整个混合过程。
四、应用卧式螺带混合机在制药、食品、化工、冶金等行业中被广泛应用。
在制药行业，它可以用于制备药物的混合、干燥和制粒过程，提高药物的品质和稳定性。
在食品行业，卧式螺带混合机可以用于调理、混合和均匀分布食品添加剂等工艺。
在化工行业，它可用于颜料、塑料、橡胶等材料的混合，提高产品质量。
在冶金行业，卧式螺带混合机用于矿石、焦炭、石灰等物料的混合，提高冶金工艺效率。
五、优点卧式螺带混合机具有以下优点：1. 混合效果好：由于螺旋叶片的旋转和翻转作用，物料在搅拌腔内得到充分混合，达到均匀的混合效果。
2. 操作简便：卧式螺带混合机采用自动控制系统，操作简便，只需设置好混合时间和转速即可。
3. 结构紧凑：卧式螺带混合机的结构设计合理，占地面积小，适合在狭小的场地内使用。
4. 清洁方便：混合腔内表面光滑且无死角，物料易于清洁，避免交叉污染。

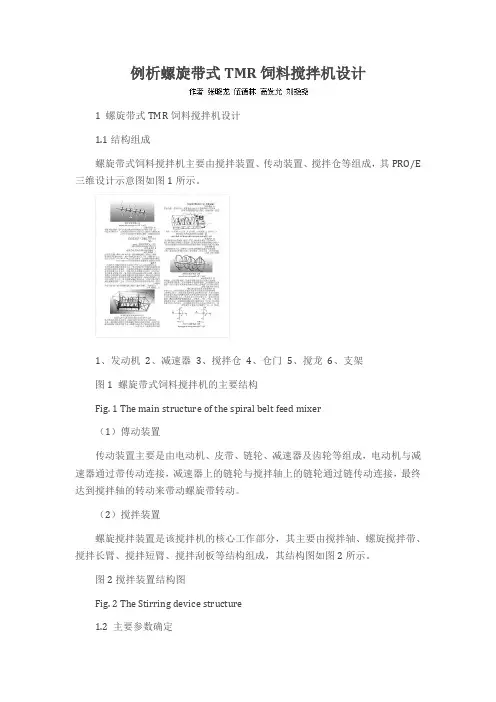

例析螺旋带式TMR饲料搅拌机设计
例析螺旋带式TMR饲料搅拌机设计1 螺旋带式TMR饲料搅拌机设计1.1结构组成螺旋带式饲料搅拌机主要由搅拌装置、传动装置、搅拌仓等组成，其PRO/E 三维设计示意图如图1所示。
1、发动机2、减速器3、搅拌仓4、仓门5、搅龙6、支架图1 螺旋带式饲料搅拌机的主要结构Fig. 1 The main structure of the spiral belt feed mixer（1）傳动装置传动装置主要是由电动机、皮带、链轮、减速器及齿轮等组成，电动机与减速器通过带传动连接，减速器上的链轮与搅拌轴上的链轮通过链传动连接，最终达到搅拌轴的转动来带动螺旋带转动。
（2）搅拌装置螺旋搅拌装置是该搅拌机的核心工作部分，其主要由搅拌轴、螺旋搅拌带、搅拌长臂、搅拌短臂、搅拌刮板等结构组成，其结构图如图2所示。
图2搅拌装置结构图Fig. 2 The Stirring device structure1.2 主要参数确定搅拌机主要设计参数有搅拌仓体积、搅拌仓长宽比、搅拌臂数目及排列形式、螺带螺旋升角和搅拌速度。
对搅拌参数的分析计算主要是为了初步选出最为合理的参数来对其进行优化，得到最终合理的搅拌参数。
1.2.1搅拌臂数目及排列形式的分析搅拌臂数目及其排列形式对搅拌机的搅拌质量、工作效率等影响重大，数目过多则会导致搅拌轴长增长，这样会使其结构强度下降；数目过少则会导致饲料混合循环次数减少进而影响搅拌的质量。
本文研究的是单轴搅拌机，常见的搅拌臂相位角有90°、60°、45°三种形式，考虑到搅拌臂的数目问题，如果选用60°或45°相位角则会增加搅拌臂的数量，综合考虑选用90°相位角较为适合本文所设计的搅拌机。
当搅拌臂的相位角选用90°时，在一个螺距内可设置4个搅拌臂。
（a）正排列（b）反排列图3 搅拌臂排列方式Fig. 3 The stirring arm arrangement如图4所示。

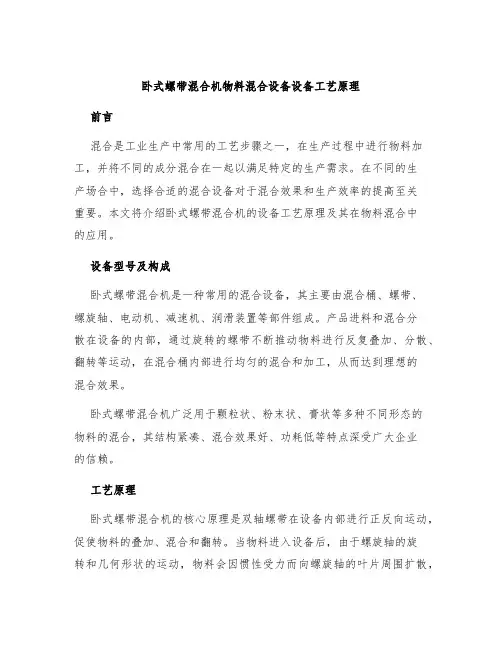

卧式螺带混合机物料混合设备设备工艺原理
卧式螺带混合机物料混合设备设备工艺原理前言混合是工业生产中常用的工艺步骤之一，在生产过程中进行物料加工，并将不同的成分混合在一起以满足特定的生产需求。
在不同的生产场合中，选择合适的混合设备对于混合效果和生产效率的提高至关重要。
本文将介绍卧式螺带混合机的设备工艺原理及其在物料混合中的应用。
设备型号及构成卧式螺带混合机是一种常用的混合设备，其主要由混合桶、螺带、螺旋轴、电动机、减速机、润滑装置等部件组成。
产品进料和混合分散在设备的内部，通过旋转的螺带不断推动物料进行反复叠加、分散、翻转等运动，在混合桶内部进行均匀的混合和加工，从而达到理想的混合效果。
卧式螺带混合机广泛用于颗粒状、粉末状、膏状等多种不同形态的物料的混合，其结构紧凑、混合效果好、功耗低等特点深受广大企业的信赖。
工艺原理卧式螺带混合机的核心原理是双轴螺带在设备内部进行正反向运动，促使物料的叠加、混合和翻转。
当物料进入设备后，由于螺旋轴的旋转和几何形状的运动，物料会因惯性受力而向螺旋轴的叶片周围扩散，形成不同的叠加层，物料经过叠加、混合、分散、翻转等运动形式，最终实现混合的目的。
卧式螺带混合机的混合质量与物料的物理性质、动力学特性、叠加层数、混合时间、螺旋轴的结构和尺寸、电机和减速机的转速等因素相关。
为了达到最佳的混合效果，需要根据物料的性质和生产要求进行各项参数的调整。
物料应用领域卧式螺带混合机被广泛应用于食品、化工、医药、冶金、矿山、建材等多个领域，可以混合到各种形式的颗粒状、粉末状、膏状等物料。
在不同的应用场合中，物料可能具有不同的性质和要求，因此需要根据实际实验和生产经验进行相应的参数调整。
例如，在食品加工领域，卧式螺带混合机主要用于干混和湿混的操作，可以将多种配料混合均匀并形成一定的质地，如肉丸、月饼馅、面包等。
在化工和医药领域中，可以将多种颜色、粒度、密度、比重不同的物料混合均匀，形成化工药品和医药成品。
在冶金和矿山领域，用于混合矿渣、熔铁、铜粉等物料，以达到降低成本和提高生产效率的目的。
HJJ-80型卧式饲料搅拌机的设计
式 中
一 外 层 环 带 与槽 底 间 隙 。一 般 取 ２ ８ ｍ ｍ。
３ 内层 环 带 外 径 Ｄ 。 为 了取 得 较 好 的 混 合效 ） ２
果 。要求 饲 料 在 混 料槽 混 合 后 其 顶 表 面与 水 平讯
１ 混料 槽 的 长 度 口、宽 度 ｂ 槽 边 高 度 ｈ 算 ） 和 计
公 式 为
ａ （． ＝ １ ５—３ ５ ｂ ．） ｈ （． ＝ ０ ６—０ ８ ｂ ．） （） ２ （） ３ （） ３
预 混 合 料 进 口尺 寸 ／ ｍ ８ ５ ｍ ：１ ０ １ ０ Ｘ 外 型尺 寸 （ 包 括 电机 ）／ ｍ １ ５ Ｉ ０Ｘ 不 ｍ ： ９ ７ １ Ｘ ７ １ １ （ ×宽 ×高 ） ４５长
流 和 剪 切 。实 现 物 料 的 均 匀 混 合 。
３ 主要 参 数 的确 定
３ １ 混 料 槽 的 容 积 ． 根据 加 工 工艺 要求 。可 以确 定 每 批 所 需 混 合 饲 料 的 质量 。并 按 式 （） 算 容 积 为 １计
＝
１ 主 要 技 术 数 据
变 异 系 数 ／ ：≤ １ ％ ０ 充 满 系 数 ：０ ９ ．
２０ ０６年 ７月
农 机 化 研 究
第 ７期
７＝ ６ ｉ ，｝ 预 混 饲 料 Ｔ＝ ６—２ １ ４ ｍ ｎ 昆合 １ ０
ｍｉ ｎ。
间的倾角必须小 于 ５ 。，且要求在｝ 料槽 内的饲料 昆 都能连续运 动 ，不产生死 角。因此 ，在选取 内、外 层 环 带 宽 度 和 内 、外 层 环 带 直 径 数 值 时 ， 须 合 理 。 必
一
转子直径／ｍ ａ ｒ ：外 螺 旋 直 径 ９ ０ ０
内 螺旋 直 径 ６ ０ ０ 转子与机壳 间隙／ｍ ｍ ：５
卧式螺带混合器技术规格及要求
卧式螺带混合器技术规格及规定1、总则1.1 本技术规范书合用于江西九二盐业有限责任企业多品种盐混合设备及配套设施,它提出了该系统旳功能设计、构造、性能、安装和试验等方面旳技术规定。
1.2技术规范书所提及旳规定和供货范围都是最低程度旳规定，并未对一切技术细节作出规定，也未充足地详述有关原则和规范旳条文，但投标方应保证提供符合本技术规范书和工业原则旳功能齐全旳优质产品及其对应服务。
1.3 投标人如对本技术规范书有偏差(无论多少或微小)都必须清晰地以书面方式提交招标人，否则招标人将认为投标人完全接受和同意本技术规范书旳规定。
1.4投标人须执行本技术规范书所列原则。
有矛盾时，按较高原则执行。
投标人在设备设计和制造中所波及旳各项规程、规范和原则必须遵照现行最新版本。
1.5若设备采用旳专利波及到旳所有费用均被认为已包括在设备报价中，投标人应保证招标人不承担有关设备专利旳一切责任。
1.6投标人应提供高质量旳设备。
这些设备应是成熟可靠、技术先进旳产品，且制造厂必须具有先进、成熟、可靠旳混合器生产技术，拥有制造、调试、维护等方面旳专门技术人才和精良旳加工设备，有能力为项目建立有效旳管理体制，具有良好旳业绩,并提供优质旳售后服务。
已经有相似设备制造、运行两年以上旳成功经验，且实践证明产品是成熟可靠旳。
投标人对设备旳加工能力、质量、使用性能、供货旳完整性、先进性、可靠性负责，负责指导设备旳安装和调试。
1.7本技术规范书所定规范为最低规定，如投标方有更优良、经济旳方案，可以超过本技术规范书所规定旳条款。
1.8在签订协议之后，投标人有权提出因规范、原则和规程发生变化而产生旳某些补充规定，详细项目由双方共同约定。
1.9本技术规范书将为订货协议旳附件，与协议正文具有同等效力。
2、概况2.1工程概况：江西九二盐业有限责任企业多品种盐混合设备及配套设施。
2.2设备概况：卧式螺带混合器2.3混合物料概况：食用盐（Nacl)2.5设备设计、制造应符合ISO原则。
卧式螺带混合机简介
一、卧式螺带混合机(一) 卧式螺带混合机的结构卧式螺带分批式混合机有单轴和双轴两种。
单轴式的混合机按混合室的形式分为U型和O 型；其中O型主要为小型机，多用于预混合饲料的生产上；U型机应用得最为普遍；双轴式混合机则为W型，W型机多为大型厂选用。
U型卧式螺带混合机的结构如图4-2所示。
其主要由机壳、带螺带的转子、出料控制机构和传动机构等组成。
图4-2卧式螺带混合机1.机壳2.进料口3.叶片转子4.出料门控制机构5.出料门6.传动机构1．机体单轴卧式螺带混合机的机体以U型为主，机体外壳由普钢或不锈钢制造。
机体容积的大小决定了每个批次混合量的多少。
机体上盖板一般设有两个进料口，大型混合机有三个进料口。
机体两端采用了内外层墙板的空心夹层结构。
中间的空间与机体上、下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
2.转子转子是混合机的主要工作部件，它由螺旋叶片（螺带）、支撑杆及主轴组成。
其中螺带的结构形式设计是否合理，决定着混合机的混合质量和效率。
转子的结构形式很多，结构如图4-3所示：（a）为单头单层螺旋；（b）为双层单头螺旋；（c）为单头双层螺旋；（d）亦为单头双层螺旋，但内螺旋螺距是外螺旋的一半；（e）为双头双层螺旋；（f）为双头双层螺旋，但内螺旋是外螺旋的一半；（g）为单头三层螺旋，最里层螺旋一般做成整体叶片。
其中以双头双层双旋向的居多，内外螺旋叶片分别为左右螺旋，为了使内外叶片输送物料能力相等，以保持料面水平，所以内螺带宽于外螺带，一般为外螺带的3~5倍。
图4-3 转子机构形式3.出料及控制机构出料门在机体底部，其形式有一端小开门和大开门两种。
大开门形式具有卸料速度快、物料残留量少的优点，但因为出料门较大，要求门体的强度高、密封性能好。
小开门形式结构简单，但卸料速度慢、残留量多，所以仅用于小型混合机。
出料门控制机构有手动、电动和气动三种形式。
手动仅用于小型混合机。
大、中型混合机使用电动或气动控制。
卧式螺旋环带式饲料混合机设计
本科毕业论文（设计）卧式螺旋环带式饲料混合机的设计学生姓名指导教师所在学院专业年级目录一、选题指南∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1二、任务书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2三、开题报告∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 3四、文献综述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙13五、毕业论文\设计说明书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙40课题名称：卧式螺旋环带式饲料混合机学生姓名：学号：学院：专业、年级：指导教师：职称：毕业论文(设计)起止时间：武汉鑫雨民用机械经营部推出的9HWP系列卧式螺带混合机采用传统的链条式传动，该机具有结构简单，维修方便，安全可靠，混合均匀度高，混合时间短，残留量小等特点；是用来混合按比例计量的各种干粉料，也可做为中小型殖场配合饲料机组。
适用于涂料、干粉，化工等行业。
因此它的应用范围广，经济性好。
毕业论文文献综述课题名称：卧式螺旋环带式饲料混合机学生姓名：学号：学院：专业、年级：指导教师：职称：毕业论文(设计)起止时间：卧式螺旋环带式饲料混合机的研究现状Research Status horizontal spiral ring belt feed mixer摘要：饲料工业是现代畜牧业和养殖业发展的物质基础直接关系着农业、农村经济的发展，已成为我国国民经济的重要基础产业之一。
卧式螺带混合机简介
一、卧式螺带混合机(一) 卧式螺带混合机的结构卧式螺带分批式混合机有单轴和双轴两种。
单轴式的混合机按混合室的形式分为U型和O 型；其中O型主要为小型机，多用于预混合饲料的生产上；U型机应用得最为普遍；双轴式混合机则为W型，W型机多为大型厂选用。
U型卧式螺带混合机的结构如图4-2所示。
其主要由机壳、带螺带的转子、出料控制机构和传动机构等组成。
图4-2卧式螺带混合机1.机壳2.进料口3.叶片转子4.出料门控制机构5.出料门6.传动机构1．机体单轴卧式螺带混合机的机体以U型为主，机体外壳由普钢或不锈钢制造。
机体容积的大小决定了每个批次混合量的多少。
机体上盖板一般设有两个进料口，大型混合机有三个进料口。
机体两端采用了内外层墙板的空心夹层结构。
中间的空间与机体上、下部相通，在进、出料时，被排出的气体可以上下循环，而不至于气体和粉尘溢出机外。
2.转子转子是混合机的主要工作部件，它由螺旋叶片（螺带）、支撑杆及主轴组成。
其中螺带的结构形式设计是否合理，决定着混合机的混合质量和效率。
转子的结构形式很多，结构如图4-3所示：（a）为单头单层螺旋；（b）为双层单头螺旋；（c）为单头双层螺旋；（d）亦为单头双层螺旋，但内螺旋螺距是外螺旋的一半；（e）为双头双层螺旋；（f）为双头双层螺旋，但内螺旋是外螺旋的一半；（g）为单头三层螺旋，最里层螺旋一般做成整体叶片。
其中以双头双层双旋向的居多，内外螺旋叶片分别为左右螺旋，为了使内外叶片输送物料能力相等，以保持料面水平，所以内螺带宽于外螺带，一般为外螺带的3~5倍。
图4-3 转子机构形式3.出料及控制机构出料门在机体底部，其形式有一端小开门和大开门两种。
大开门形式具有卸料速度快、物料残留量少的优点，但因为出料门较大，要求门体的强度高、密封性能好。
小开门形式结构简单，但卸料速度慢、残留量多，所以仅用于小型混合机。
出料门控制机构有手动、电动和气动三种形式。
手动仅用于小型混合机。
大、中型混合机使用电动或气动控制。
卧式螺带混合机设计手册
卧式螺带混合机设计手册一、引言卧式螺带混合机是一种常用的混合设备，广泛应用于化工、医药、食品等行业。
设计一台合理结构、高效率、耐用的卧式螺带混合机对于生产过程的稳定和高效运转至关重要。
本手册将对卧式螺带混合机的设计进行详细介绍。
二、卧式螺带混合机的基本原理卧式螺带混合机是通过将不同密度、粒径、形状的物料进行均匀混合，使混合后的物料达到均匀分布的目的。
其基本原理是通过螺旋叶片将物料从两端向中间输送，同时不断翻转，达到混合的效果。
三、卧式螺带混合机的结构组成1.框架：整体结构稳定，承载螺带传动系统和混合筒体。
2.螺带传动系统：包括电机、减速机、链轮等，用于驱动螺带转动。
3.混合筒体：内部安装螺旋叶片，物料在其中进行混合。
4.进料口：用于物料的投入。
5.出料口：用于混合后物料的排出。
6.清洗口：用于清洗混合筒体。
四、卧式螺带混合机的设计参数1.混合筒体容积：根据生产需求确定。
2.转速：影响混合效果，应根据物料性质和混合要求确定。
3.功率：根据混合机的工作量和工作效率确定。
4.材质：选择耐磨、耐腐蚀性能好的材料。
5.温度：根据物料性质确定工作温度范围。
五、卧式螺带混合机的优点1.混合效果好：能够将物料均匀混合。
2.结构简单：维护方便。
3.生产效率高：混合速度快。
4.节约能源：功率消耗低。
1.化工行业：用于粉体、颗粒状物料的混合。
2.医药行业：用于药品的混合制备。
3.食品行业：用于食品添加剂的混合。
七、卧式螺带混合机的维护保养1.定期检查传动系统，保证正常工作。
2.定期清洗混合筒体，避免混合不均匀。
3.注意防止生锈，保持机器表面清洁。
4.尽量避免超负荷工作，延长机器使用寿命。
八、卧式螺带混合机的安全操作1.操作人员必须经过培训，具备一定的技术。
2.使用前应检查机器是否正常。
3.操作过程中应保持清洁，避免发生事故。
4.禁止非正常操作，保持机器稳定运行。
1.不能正常启动：检查电源是否正常连接。
2.混合效果不佳：检查转速是否合适，物料是否堵塞。
一种用于饲料加工的卧式螺带混合机[发明专利]
![一种用于饲料加工的卧式螺带混合机[发明专利]](https://img.taocdn.com/s3/m/f02ae36ebceb19e8b9f6bae0.png)
专利名称：一种用于饲料加工的卧式螺带混合机专利类型：发明专利
发明人：周关达,曹青红
申请号：CN201510482530.9
申请日：20150807
公开号：CN105169988A
公开日：
20151223
专利内容由知识产权出版社提供
摘要：本发明提供了一种用于饲料加工的卧式螺带混合机，属于搅拌混合设备技术领域。
本用于饲料加工的卧式螺带混合机，包括基座、固定在基座上的圆柱形的混料筒，沿着混料筒的轴心线贯穿有一根主轴，主轴一端通过减速器与固定在基座上的电机动力相连，主轴另一端通过轴承转动连接在基座上，混料筒上端开有进料口，混料筒下端开有出料口，主轴上焊接固连有若干支撑杆，水平设置的主轴的沿着轴线方向分别等间隔的设置有支撑杆，上下的支撑杆交错设置，支撑杆上焊接固连有内螺带和外螺带，内螺带和外螺带均环绕于轴体外面，内螺带固定于支撑杆中部，外螺带固定于支撑杆端部，本用于饲料加工的卧式螺带混合机既提高了物料的混合效率，又提高适用范围。
申请人：海宁和心饲料有限公司
地址：314409 浙江省嘉兴市海宁市许村镇天顺南路9号
国籍：CN
代理机构：浙江永鼎律师事务所
代理人：蔡鼎
更多信息请下载全文后查看。
卧式螺带物料混合机[实用新型专利]
![卧式螺带物料混合机[实用新型专利]](https://img.taocdn.com/s3/m/1f6e56fb52d380eb62946de8.png)
专利名称：卧式螺带物料混合机
专利类型：实用新型专利
发明人：谢宇,陈辉,白云飞,廖元健,张翔申请号：CN201821348351.1
申请日：20180821
公开号：CN208824309U
公开日：
20190507
专利内容由知识产权出版社提供
摘要：本实用新型提供一种卧式螺带物料混合机，包括搅拌料斗及贯穿搅拌料斗中部的由驱动装置驱动转动的转轴，所述转轴上固定连接有沿径向固定的固定杆，所述固定杆上固定连接有螺旋状的外层环带及与外层环带旋向相反的内层环带，所述搅拌料斗底面呈圆弧状且搅拌料斗侧部具有以供转轴贯穿的通孔，本卧式螺带混合机有着让物料在搅拌轴附件旋转的特点，搅拌料斗内的物料工作时，靠近轴心附件的物料被内层环带带动，物料被轴向上的由内到两边翻动，靠近机箱内壁的物料被外层环带动后作自转运动，这样的不间断工作形成了物料作对流循环和剪切循环，物料也能在较少的时间内被均匀混合。
申请人：福建农林大学
地址：350002 福建省福州市仓山区上下店路15号
国籍：CN
代理机构：福州元创专利商标代理有限公司
更多信息请下载全文后查看。
【CN209646281U】卧式双环饲料混合机【专利】
3 .根据权利要求1所述的卧式双环饲料混合机，其特征在于，在所述箱体的中部下方设 置有清料口门板。
4 .根据权利要求1所述的卧式双环饲料混合机，其特征在于，所述箱体的左上部设置有 观察口 ，所述箱体的右上部设置有进料口。
2
CN 209646281 U
说 明 书
1/2 页
卧式双环饲料混合机
技术领域 [0001] 本实用新型涉及饲料加工机械领域，具体涉及一种卧式双环饲料混合机。
背景技术 [0002] 目前，随着我国养殖业的不断发展，饲料的需求也在日益增加，在饲料的生产过程 中 ，为了将各种饲料的 原料充分混合 ，通常需要将各种原材料投入到混合机中充分搅拌混 合 ，饲料原料通常包括两大类别 ，包括各 种固体粉末原料 、油料 ，现有的 混合机通常将粉末 原料 与 油料一同 注入混合仓 ，搅拌 均匀后出仓 ，现有混合机往往存在搅拌不 均匀 ，残留 严 重，占地空间大等问题。
( 57 )摘要 本实 用新型公 开了一 种卧式 双环 饲料混合
机，包括机架，设置于机架内的护罩，设置于机架 上方的 箱体 ，设置于箱体右侧、机架上方的 传动 机构，所述箱体采用横截面为O形的筒状结构，所 述箱体内设置有水平转轴，与水平转轴上垂直固 定有多个十字搅拌轴，在水平转轴与十字搅拌轴 上设置有螺旋搅拌带 ，所述螺旋搅拌带包括内 、 外两条 ，所述 护罩内设置有电 机 ，所述传动机构 包括减速机 ，设置于所述减速机左侧的 传动轮 ， 与传动轮通过连接器与箱体内的水平转轴连接。 本实 用新型采 用单轴四头剪切混合方式 ，配制而 成的 饲料成份含量均匀 ，残留 少 ，生产效率高 ，占 地空间少，节省劳动力，粉尘飞扬少，密封性好等 特点。
卧式饲料混合搅拌机混合原理及其搅龙参数的设计
卧式饲料混合搅拌机混合原理及其搅龙参数的设计谢凡;坎杂;李景彬;田绪顺;邓向武【摘要】The mixture , shear , kneading and convection movement of the material in the mixer were analysed , which based on studying the structure , characteristics and mixing principle of the horizontal double-stirring mixer .Puts forward a suitable mixing ration processing production equipment for mutton sheep , it can be able to mixed according to certain proportion formula with various fine and roughage , to improve the feeding nutrition balance and palatability .Related com-ponents of the horizontal double-stirring mixer were modeled with usingSolidworks ,especially for its core parts .That was the design and theoretical analysis of the structure parameters of stirring double-helix .The performance test demonstrate that the mixing uniformity rate is 91.1%,the feeding stability rate is 93.4%,the main performance index attained the design requirement.%通过研究卧式双搅龙饲料混合搅拌机的结构、特点及其混合原理，分析了物料在混合机内产生的混合、剪切、揉搓及对流运动，提出一种适用于肉羊全混合日粮的加工制作设备，能够将各种精、粗饲料按照一定的比例配方混合搅拌均匀，从而提高饲料营养均衡性及适口性。
基于 CFD 的卧式螺带混合机的混合过程分析
基于 CFD 的卧式螺带混合机的混合过程分析夏蕊;郭贵生【摘要】针对目前粉体混合研究中试验方法在三维流场的局限性，利用流体动力学软件 FLUENT 模拟了卧式螺带混合机的三维流场。
通过简化建立了混合机三维模型，选择标准k-ε湍流模型及混合多相流模型对混合机内部流动进行仿真，选择输运模型计算示踪剂浓度。
同时，重点分析了速度分布云图和体积分布云图，验证了物料在内外螺带区域的轴向和径向速度方向均相反，且物料在外螺带区域速度＞内螺带区域速度，通过体积分布云图可方便监测物料瞬态分布状态。
通过分析示踪剂的质量分数变化，得出了经过55 s 物料即可混合均匀，验证了该混合机的高效率，该研究结果为进一步改进混合机性能提供了理论依据。
%In the current study of powder mixing , there are some limitations of test method in three-dimensional flow field.This paper uses fluid dynamics software FLUENT to simulate the flow field of horizontal ribbon mixer .Through sim-plified the three-dimensional mixer model ,select the standard k -ε turbulence model and mixture model to simulate the internal flow of the mixer , select transport model to calculate the tracer concentration .From the velocity contours and vol-ume distribution cloud , it verifies that the material axial and radial velocity in the outer and inner ribbon regions are op-posite , and the speed in the outer spiral band area region is faster than inner ribbon reigon .By volume distribution it is easy to monitor the transient distribution of the material .Through analyzing the change of the mass fraction of tracer , it can be obtained in about 55 s to mix evenlywhich verify the high efficiency of the mixer .The research provides a theoreti-cal basis to improve the performance mixer in the further study .【期刊名称】《农机化研究》【年(卷),期】2014(000)007【总页数】4页(P31-34)【关键词】螺带;数值模拟;混合机;分析【作者】夏蕊;郭贵生【作者单位】西北农林科技大学机械与电子工程学院，陕西杨凌 712100;西北农林科技大学机械与电子工程学院，陕西杨凌 712100【正文语种】中文【中图分类】S226.9由于卧式螺带混合机在混合过程中有良好的混合均匀性而被广泛应用于饲料等混合加工中。
