变电站站用电系统 - 360文档中心

变电站用UPS系统浅析

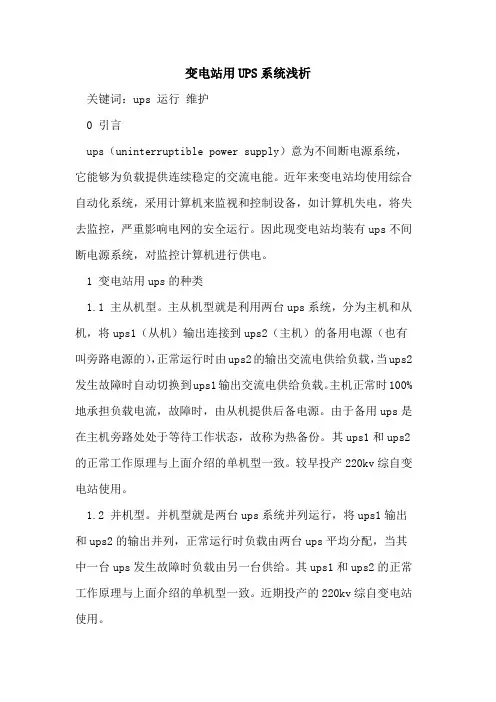

变电站用UPS系统浅析关键词：ups 运行维护0 引言ups（uninterruptible power supply）意为不间断电源系统，它能够为负载提供连续稳定的交流电能。

近年来变电站均使用综合自动化系统，采用计算机来监视和控制设备，如计算机失电，将失去监控，严重影响电网的安全运行。

因此现变电站均装有ups不间断电源系统，对监控计算机进行供电。

1 变电站用ups的种类1.1 主从机型。

主从机型就是利用两台ups系统，分为主机和从机，将ups1（从机）输出连接到ups2（主机）的备用电源（也有叫旁路电源的），正常运行时由ups2的输出交流电供给负载，当ups2发生故障时自动切换到ups1输出交流电供给负载。

主机正常时100%地承担负载电流，故障时，由从机提供后备电源。

由于备用ups是在主机旁路处处于等待工作状态，故称为热备份。

其ups1和ups2的正常工作原理与上面介绍的单机型一致。

较早投产220kv综自变电站使用。

1.2 并机型。

并机型就是两台ups系统并列运行，将ups1输出和ups2的输出并列，正常运行时负载由两台ups平均分配，当其中一台ups发生故障时负载由另一台供给。

其ups1和ups2的正常工作原理与上面介绍的单机型一致。

近期投产的220kv综自变电站使用。

1.3 并机型与主从机型相比，具有的特点。

①并机型工作在两台均运行互为备用方式，以后也可扩建；而主从机型则只能提供一定程度的冗余，只能从机作为主机的备用，而主机不能作为从机备用。

②在并机型运行中，每台都可以在完全断电的情况下进行维修而不影响系统的正常运行，真正实现在线维护；而主从机型则不能使其中的1台在完全断电的情况下进行维修，特别是主机绝对不能完全断电，而从机完全断电时也会使主机处于报警状态，此时逆变装置一旦出现故障，就会造成对负载的供电中断。

③主从机型中2台ups 处于主机一从机工作状态，当主机静态开关发生故障时，将可能中断整个系统供电，出现瓶颈故障。

电力系统的概况,系统组成

电力系统的概况,系统组成
电力系统是指由发电、输电、配电和用电四个部分组成的能源供应与消费系统。

其组成包括发电厂、变电所、输电线路、配电网络、用户用电设备等。

1. 发电厂：是电力系统的起始部分，负责将各种能源（如煤炭、石油、天然气、核能、水能、风能、太阳能等）转化为电能。

发电厂根据能源类型分为火力发电厂、核电厂、水电站、风电场、太阳能电厂等。

2. 变电所：是电力系统中用于将发电厂产生的电能升压或降压，以便在输电过程中减少能量损耗和线路损耗的设备。

变电所将发电厂产生的低压电能升压为高压电能进行输电或将高压电能降压为适宜用户使用的低压电能。

3. 输电线路：是将发电厂产生的电能从变电所输送到各地区的线路系统。

输电线路包括高压交流（AC）线路和高压直流（DC）线路。

高压交流线路一般用于中长距离的输电，而高
压直流线路主要用于超长距离的大功率输电。

4. 配电网络：是将从变电所获得的电能进行分配给终端用户的线路系统。

配电网络包括中压配电和低压配电两个层次，中压配电主要通过变压器将高压电能降低到中压电能，再分配到各个变电站，最后由变电站分配到用户。

低压配电则直接将中压电能降低到适宜用户使用的低压电能。

5. 用户用电设备：包括各种终端用户的用电设备，如住宅、商
业建筑、工业设备、交通运输工具等。

用户用电设备是电力系统的最终消费者，将电能转化为各种形式的能量供应各个领域的应用。

整个电力系统通过发电厂、变电所、输电线路、配电网络和用户用电设备之间的相互配合，实现了能源的高效供应与消费，为社会经济的发展提供了重要支撑。

变电站交直流系统PPT课件

2021
4
变电站交流系统
2021
5
一、站用变电源接线方式
变电站交流系统
1 •分别接于同一电压等级的两段母线（一台接 10kVⅠ段母线，另一台接10kVⅡ段母线）
2 •分别接于不同电压等级的母线（一台接10kV母线，
另一台接35kV母线）
3 •一台接于本站10kV母线，另一台接于35kV联络线
的线路侧
主供站用变低压侧空开
备用站用变低压侧空开
备自投切换装置
2021
13
变电站交流系统
自动控制常用电源备用电源断电再扣
自动控制 •按下为自动切换方式，弹出为手动切换方式常用电源 •指站用电源由主供站用变供电备用电源 •指站用电源由备用站用变供电
2021
14
变电站交流系统
2021
1
变电站交直流系统概述
概述：交流系统
•变电站“交流系统”又称站用电系统，是保证变电站安全可靠地输送电能的一个必不可少的环节。 •作用：为变压器冷却系统、主变调压机构，场地检修电源，直流充电机，机构箱、端子箱（加热驱潮、照明），隔离开关电动操作电源，UPS装置、SF6气体监测装置，正常及事故排风装置，生活用电及全站照明等提供交流电源。
停电检修进行分头调整
2021
8
变电站交流系统
二、站用电源的切换国网公司变电运维定期轮换制度中，包含了站用变的
定期切换要求，规定每季进行一次定期切换，目的是检验站用电备自投功能是否正常。
站用电的切换方法
通过拉合断路器
站用电源控制装置
自动切换装置低压侧二次空开
2021
9
1.通过拉合断路器进行切换

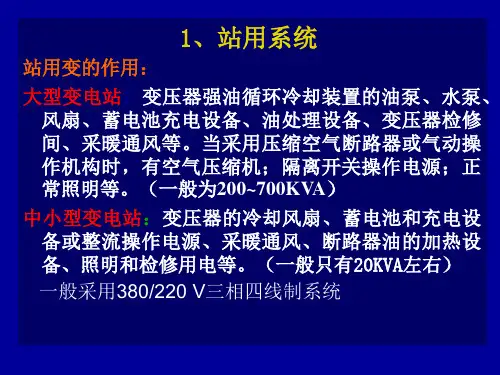

站用、直流系统

二、所用负荷的分类
根据变电所负荷在运行中起的作用、供电中断对人身设备及生产造成的影响程度而分为四类：根据变电所负荷在运行中起的作用、供电中断对人身设备及生产造成的影响程度而分电将造成主辅设备损坏、短时停电将造成主辅设备损坏、危及人身安全、主变停运、影响大量出力。安全、主变停运、影响大量出力。由两个
站用系统运行规定
1、熟悉站用电系统的负荷，如本站有哪些双熟悉站用电系统的负荷，熟悉站用电系统的负荷电源、环路电源及运行方式？电源、环路电源及运行方式？ 2、正常运行方式、 3、站用变倒换操作时的注意事项、正常站用变倒换运行操作时应遵守：先断后合” 正常站用变倒换运行操作时应遵守：“先断后合” 的操作原则，即1#、2#所用变不能并列运行；的操作原则，、所用变不能并列运行；所用变不能并列运行 4、站用变倒换操作完毕后应重点检查以下设、备运行正常：直流充电机；装置；备运行正常：直流充电机；UPS装置；主变冷却器；装置主变冷却器；火灾报警装置；主控室、计算机室、火灾报警装置；主控室、计算机室、及各保护小室空调是否需重新启动。空调是否需重新启动。
• 对站用电源的要求（1）220KV变电站，有两台及以上主变时，宜从主变低压侧分）变电站，有两台及以上主变时，变电站别引接两台容量相同、可互为备用、分裂运行的站用变，别引接两台容量相同、可互为备用、分裂运行的站用变，每台站用变按全站计算负荷选择；只有一台主变时，台站用变按全站计算负荷选择；只有一台主变时，其中一台站用变宜从站外电源引接。站用变宜从站外电源引接。变电站，（2）35~110KV变电站，有两台及以上主变时，宜装设两台容）变电站有两台及以上主变时，量相同、可互为备用的站用变，量相同、可互为备用的站用变，每台站用变按全站的计算负荷选择，荷选择，两台站用变可分别由主变压器最低电压级的不同母线段引接；如有可靠的6~35KV电源联络线，也可将一台接于电源联络线，线段引接；如有可靠的电源联络线联络线断路器外侧；联络线断路器外侧；如能从站外引入可靠的低压所用备用电源时，亦可装设一台站用变。只有一回电源进线时，源时，亦可装设一台站用变。只有一回电源进线时，采用直流控制电源，并且主变为自冷式时，流控制电源，并且主变为自冷式时，可在主变压器最低电压母线上装设一台所用变。母线上装设一台所用变。装置，（4）交流不停电电源宜采用成套）交流不停电电源宜采用成套UPS装置，或由直流系统和装置逆变器组成。逆变器组成。

变电站站用电设计技术规程

变电站站用电设计技术规程变电站是电力系统中的重要组成部分，起着将高压电能变换为适用于输电、配电和接入用户的低压电能的作用。

为了确保变电站的安全、可靠、高效运行，站用电设计技术规程是必不可少的指导文件。

本文将深入探讨变电站站用电设计技术规程的多个方面，为读者提供有价值的信息和观点。

1. 背景介绍1.1 变电站的定义和作用1.2 变电站的站用电系统简介1.3 站用电设计的重要性2. 站用电负荷估算2.1 站用电负荷的分类2.2 站用电负荷估算的方法2.3 典型站用电负荷估算案例3. 站用电电源设计3.1 站用电电源的选择3.2 备用电源的配置3.3 站用电电源的保护与监控4. 站用电线路设计4.1 线路敷设原则4.2 线路的选择与布置4.3 站用电线路的绝缘配合设计5. 变电站内照明设计5.1 照明设计的重要性5.2 照明设计的原则5.3 具体实施方案案例6. 站用电设计的特殊要求6.1 地雷防护和防雷接地设计6.2 防雷击波传导设计6.3 站用电系统的低压配电设计7. 站用电设计技术规程的发展趋势7.1 智能化站用电设计的重要性7.2 智能站用电设计的关键技术7.3 智能化站用电设计的应用实例总结：本文深入探讨了变电站站用电设计技术规程的多个方面，包括站用电负荷估算、站用电电源设计、线路设计、照明设计以及一些特殊要求。

通过分析不同方面的设计要求和技术发展趋势，读者可以更好地理解变电站站用电设计的重要性和相关技术的发展动态。

在实际应用中，变电站站用电设计技术规程的正确落地是确保变电站安全运行的关键所在，因此建议读者在进行站用电设计工作时，充分遵循相关规程并结合实际情况进行合理的设计。

观点和理解：站用电设计是变电站运行的基础，合理的站用电设计可以确保变电站的电力供应和配电系统的正常运行。

在进行站用电设计时，首先需要进行负荷估算和电源选择，确保站用电系统满足正常运行和应急运行的要求。

线路设计和照明设计需要考虑安全、可靠和经济性，以提供合适的电力供应和照明环境。

变电站工作原理

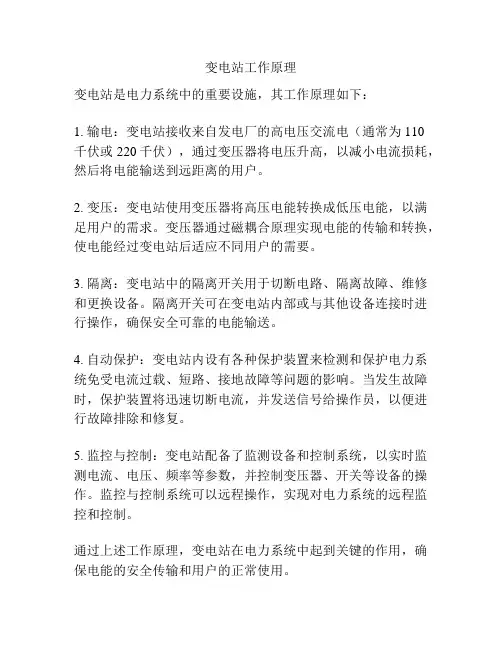

变电站工作原理
变电站是电力系统中的重要设施，其工作原理如下：
1. 输电：变电站接收来自发电厂的高电压交流电（通常为110
千伏或220千伏），通过变压器将电压升高，以减小电流损耗，然后将电能输送到远距离的用户。

2. 变压：变电站使用变压器将高压电能转换成低压电能，以满足用户的需求。

变压器通过磁耦合原理实现电能的传输和转换，使电能经过变电站后适应不同用户的需要。

3. 隔离：变电站中的隔离开关用于切断电路、隔离故障、维修和更换设备。

隔离开关可在变电站内部或与其他设备连接时进行操作，确保安全可靠的电能输送。

4. 自动保护：变电站内设有各种保护装置来检测和保护电力系统免受电流过载、短路、接地故障等问题的影响。

当发生故障时，保护装置将迅速切断电流，并发送信号给操作员，以便进行故障排除和修复。

5. 监控与控制：变电站配备了监测设备和控制系统，以实时监测电流、电压、频率等参数，并控制变压器、开关等设备的操作。

监控与控制系统可以远程操作，实现对电力系统的远程监控和控制。

通过上述工作原理，变电站在电力系统中起到关键的作用，确保电能的安全传输和用户的正常使用。

变电站交流系统运行及故障处理

变电站交流系统运行及故障处理摘要：事故处理的主要任务是尽快限制事故的发展，消除事故的根源，解除对人身和设备的威胁，用一切可能的方法对用户正常供电，保证站用电源正常，尽快对已停电的用户恢复送电，对重要用户应优先恢复送电，及时调整系统运行方式，使其恢复正常运行，站用系统对于变电站而言相当于人的大心脏，他的运行及故障处理是一名运行人员必须熟练掌握的，此文对变电站交流系统运行及故障进行分析。

关键词：交流系统；故障；运行0前言站用系统指为变电站内部各用电负荷供电的系统。

站用电系统由站用电电源、厂（站）用变压器和配电装置组成。

站用电电源系统的工作电源由本站主变压器低压侧供电，备用电源采用外接电源，主电源和备用电源采用备自投装置（BZT）进行切换。

若本站为开关站，则工作电源也应由外接电源供电。

在超高压电网中，对于那些偏远的变电站，若线路配有高压并联电抗器，则可采用在普通的高压并联电抗器的铁轭上增加二次绕组（抽能绕组），供本站站用电系统。

站用变压器的形式有两种，一种是浸油式变压器，另一种是干式变压器。

接线组别一般采用Dynl，也有用Y，yn12。

站（所）用电系统高压断路器形式有采用SF6，也有用真空断路器。

400V低压交流开关柜一般采用智能型，少数（如用户）采用普通低压开关柜。

对于330kV及以上电压等级的变电站，为了保证在全站失压后，包括站用备用电源不能自投的情况下，站用电系统的重要负荷的供电，部分变电站还配置有柴油发电机系统。

1站用交流电压全部消失的主要现象。

（1）站内交流照明全部消失，事故照明自动投入；（2）“交流电源故障告警”，各主变压器“冷却器全停”、“冷控电源故障”告警；（3）直流充电装置跳闸；（4）各交流母线电压为零，各站用变压器及其馈线电流为零；（5）主变压器冷却器动力电源消失，风扇及潜油泵停转；（6）所有站用交流负荷失电。

如断路器操作机构交流电源、隔离开关操作电源、机构箱加热器回路等分支电源失电。

站用电系统原理ATS自动转换开关培训

220kVXX变电站站用电系统培训一、站用电系统供电方式我站站用电系统分为两套，保护小室一和主控室各一套，保护小室一站用电系统电源为35kV3号站用变及35kV4号站用变供电，其中35kV3号站用变0.4kV侧进线为常用电源，35kV4号站用变0.4kV侧进线为备用电源；主控室站用电系统电源为35kV1号站用变及35kV2号站用变供电，其中35kV1号站用变0.4kV侧进线为常用电源，35kV2号站用变0.4kV侧进线为备用电源。

正常运行情况下，380V/220V馈电线路为常用电源（即35kV1号站用变、35kV3号站用变）供电。

二、站用电系统原理图主控室站电用正常运行时：400V Ⅰ段交流进线屏4011、4022开关合位，QS1 双电源自动转换开关在“常合”位置，380VⅠ段母线由35kV1号站用变供电。

400V Ⅱ段交流进线屏4012、4021开关合位，QS2 双电源自动转换开关在“常合”位置，380VⅡ段母线由35kV1号站用变供电。

保护小室一站用电正常运行时：400V Ⅰ段交流进线屏4031、4042开关合位，QS3自动转换开关在“N 闭合”位置，380VⅠ段母线由35kV3号站用变供电。

400V Ⅱ段交流进线屏4032、4041开关合位，QS3自动转换开关在“N 闭合”位置，380VⅡ段母线由35kV3号站用变供电。

三、ATS自动转换开关原理主控室站用电系统采用青岛施耐德成套设备有限公司生产的型号为DSMQ1-800/4P 800A 双电源ATS自动转换开关，主要由两台具有高分断能力的SMD1系统断路器及ATS控制器等组成。

具有过载保护、短路保护、断相保护、过欠压保护等功能，可实现双回路供电系统的电源自动转换。

1、三种工作方式（1）自动-自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，返回常用电源供电。

（2）自动-不自复：两路电源正常，常用电源供电，当常用电源故障，自动转换到备用电源供电，当常用电源恢复正常，不返回常用电源供电。

变电站站用交流系统的组成和识图

变电站站用交流系统的组成和识图变电站站用交流系统是指变电站内和变电站之间实现电量传输的交流电路，其主要由变电站站用变压器、高压开关、断路器、组合电器、保险丝、接地开关等组成。

下面将对这些组成部分进行详细介绍。

1. 变电站站用变压器变电站站用变压器是变电站中最重要的组成部分之一。

它主要用于将外部输送过来的高压电流降压成适合变电站内部设备使用的低压电流。

变电站站用变压器采用干式或油浸式的结构，根据功率大小及功能需要，可能还包括冷却系统和保护装置。

2. 高压开关高压开关是变电站中承担开/关高压电流的关键设备，其主要功能是在变电站内部或与外部的电力系统之间，实现电路的隔离、接通和断开。

高压开关通常采用气体绝缘式结构，例如SF6高压气体绝缘开关。

3. 断路器断路器是一种用于保护电路设备的开关，其主要功能是在电路中断开电流。

当电路在故障时，断路器能够自动控制并在短时间内切断电流，以保护电力系统的安全和稳定。

断路器通常采用气体隔离式结构，并与高压开关密切配合使用。

4. 组合电器组合电器主要用于根据实际需要控制电流的流向和大小，常见的组合电器有模块化压变板。

5. 保险丝保险丝是一种用于保护电路安全的电气元件，其主要作用是在电路中断开电流。

当电路负载过大时，保险丝会自动熔断，以保护电路设备不受损坏。

保险丝的额定电流应与电路负载对应，以保证电路的安全稳定。

6. 接地开关接地开关是一种用于将电路接地的开关，其主要作用是将故障电压接到大地上，从而确保电路设备的安全和稳定。

接地开关可分为气体隔离式接地开关和隔离式接地开关等多种类型。

以上就是变电站站用交流系统的主要组成部分，通过上述设备的有机组合，可以实现变电站内部和变电站之间的电力传输和控制。

在实际应用中，根据变电站所处的场所、电力传输的特点以及配电要求等方面的不同，交流系统的具体组成部分可能会有所差异。

变电站站用电设计技术规程

变电站站用电设计技术规程一、前言变电站是电力系统的重要组成部分，其稳定、安全、可靠的运行对电力系统的正常运行至关重要。

变电站站用电设计技术规程是为了保证变电站的正常运行，提高变电站的效率，保证供电质量和安全性而制定。

二、适用范围本规程适用于各级各类变电站的站用电设计。

三、基本原则1. 安全第一：在设计中必须考虑到安全因素，并遵循国家相关安全标准和规定。

2. 经济合理：在满足安全要求的前提下，应尽量节约能源和降低成本。

3. 可靠稳定：设计中应考虑到设备可靠性和稳定性，确保设备长期稳定运行。

4. 灵活可扩展：在满足基本需求的前提下，应考虑到后期设备扩充和更新。

四、设计内容1. 供配电系统（1）主要负荷特点分析：根据变电站所处地区及周边负荷情况，对主要负荷特点进行分析。

（2）供配电系统结构设计：根据主要负荷特点进行供配电系统结构设计，确定主变压器、配电变压器、开关柜等设备的容量和数量。

（3）供配电系统接线设计：根据供配电系统结构设计，进行接线方案的设计，并绘制接线图。

（4）低压配电系统设计：根据主要负荷特点，进行低压配电系统的容量计算和布置设计，并绘制低压配电图。

2. 照明与动力系统（1）照明系统设计：根据变电站的使用要求和安全标准，确定照明设备的种类、数量和位置，并进行照明光度计算。

（2）动力设备设计：根据变电站的使用要求和安全标准，确定动力设备的种类、容量和位置，并进行功率计算。

3. 接地与防雷保护（1）接地系统设计：根据国家相关标准和规定，对变电站进行接地计算和布置设计，并绘制接地图。

（2）防雷保护系统设计：根据国家相关标准和规定，对变电站进行防雷保护计算和布置设计，并绘制防雷保护图。

4. 自控与监控系统（1）自控系统设计：根据变电站的使用要求，确定自控设备种类、数量和位置，并进行自控系统接线图设计。

（2）监控系统设计：根据变电站的使用要求，确定监控设备种类、数量和位置，并进行监控系统接线图设计。

变电站概述、作用与系统分析

火电厂
变电站概述、作用和系统分析
水电厂
变电站概述、作用和系统分析
风电厂
变电站概述、作用和系统分析
核电厂
变电站概述、作用和系统分析
• 1.3电网的构成 • 我们经常提到电网这个概念，什么是电网呢？网，其实是
一组纵横交错并且有交叉点（节点）的线，这些线被节点分成了线段，几条线段及它们的节点则组成了网眼。 • 如此一来，整个电力系统的拓扑结构和“网”是非常类似的：输电线路就是“线”，变电站就是“节点”，一个“网眼”上的变电站和线路则形成了我们常说的“环网”。 • 变电站的建设依据：容载比、强化电网结构
变电站概述、作用和系统分析
变电站概述、作用和系统分析
第一章变电站的作用
• 1.1电能的产生 • 发电厂类型：火电厂、热电厂、水电厂、核电站、风电站、太阳能电
站
• 1.2电能的传输 • 设定需要传输的功率为S，线路电压为U，则线路中的电流I=S/U 。 • 损耗的电能以导线发热的形式体现，发热损耗Q=I2R。由此可以得出
• 2.2如何快速了解一座变电站 • 在我们到达一座变电站时，我们需要快速的对这
座变电站有一个整体的认识，以便于我们进行后续的工作。我们需要两张图纸来解决这个问题：《电气主接线图》和《电气总平面布置图》。 • 《电气主接线图》显示了变电站的规模及一次设备的技术参数。变电站的规模：进线数量、出线数量、变压器容量及台数等。一次设备技术参数：断路器额定电流、变压器阻抗等。 • 电气总平面布置图》显示了变电站内设施的布局，最主要的就是一次设备的布置。《电气总平面布置图》其实就是变电站的俯视图。
变电站概述、作用和系统分析
图4-变电站间隔示意图
变电站概述、作用和系统分析

浅谈变电站中交直流、UPS的关系及重要性

浅谈变电站中交直流、UPS的关系及重要性发布时间：2023-07-12T03:45:44.128Z 来源：《科技潮》2023年13期作者：罗乃业[导读] 变电站运行过程中主要通过“交直流+UPS”电源供电，但其往往分散设计、独立组装，各系统供电配置存在较大差异，运维管理难度高、智能协同效益差，使用效果并不理想。

尤其是在交直流系统和UPS电源配置时，电源各自为政现象尤为突出，导致了大量重复投资，造成资源利用率大打折扣，严重影响了变电站运行的经济效益，亟待调整和优化。

广东电网有限责任公司梅州供电局广东梅州 514000摘要：交流系统、直流系统和UPS系统是变电站安全运行的重要保障。

本文从交流系统、直流系统和UPS系统的组成出发，研究220kV 变电站中交直流、UPS的关系及重要性，提出220kV变电站一体化电源改造方案，科学配置交流电源、蓄电池组、UPS电源、馈线装置及监控系统，以改善站用系统的综合自动化水平，提升其运行安全可靠性。

关键词：变电站；交直流；UPS；一体化电源变电站运行过程中主要通过“交直流+UPS”电源供电，但其往往分散设计、独立组装，各系统供电配置存在较大差异，运维管理难度高、智能协同效益差，使用效果并不理想。

尤其是在交直流系统和UPS电源配置时，电源各自为政现象尤为突出，导致了大量重复投资，造成资源利用率大打折扣，严重影响了变电站运行的经济效益，亟待调整和优化。

1 变电站中交直流及UPS系统分析1.1 交流系统交流系统又称站用电系统，主要由站用变压器、交流电源屏、馈线及用电元件组成，是变电站的核心供电系统，如图1所示。

图1 变电站中的交流系统（1）站用变压器。

可根据变电站负载现状进行有载/无载调压，使电压等级与运行需求一致。

主要包括油浸式变压器、干式变压器、接地变压器三大类。

（2）交流电源屏。

可实时监测交流电源运行情况，并根据运行需求自动投切，合理分配交流电源，使交流母线运行参数在安全阈值内。

站用交直流系统运行操作.ppt

一、站用交流系统
（三）变电站站用电系统接线、运行方式、操作 3.站用电交流系统操作
（1）站用交流系统停电操作。
操作任务：1号站用变由运行转检修, 380／220V Ⅰ、Ⅱ段母线由2号站用变供电操作。（严禁将两台站用变并列运行）
1号站用变停电检修操作如下（无备自投情况）：
1) 拉开1号站用变低压侧OF1断路器,检查在开位。 2) 合上380／220V Ⅰ、Ⅱ段母线的分段断路器QFs，检查在合位。 3）拉开1号站用变高压侧断路器（未标出）,检查在开位。 4）拉开1号站用变低压侧和高压侧隔离开关。 5）在1号站用变低压侧和高压侧分别验电三相确无电压。 6) 在1号站用变低压侧和高压侧分别装设1组接地线。完成Ⅰ、Ⅱ段母线均由2号站用变供电操作。
一、站用交流系统
（三）变电站站用电系统接线、运行方式、操作 3.站用电交流系统操作（2）站用交流系统送电操作。
操作任务：1号站用变由检修转运行, 380／220V Ⅰ母线恢复由1号站用变供电操作，380／ 220VⅡ母线恢复由2号站用变供电操作。（严禁将两台站用变并列运行）
1号站用变由检修转运行（无备自投情况） 1) 拆除1号站用变低压侧和高压侧各1组地线。 2）检查1号站用变继电保护投入正确。 3) 合上1号站用变高压侧和低压侧隔离开关。 4) 合上1号站用变高压侧断路器（未标出），检查在合位。 5）检查1号站用变充电良好，无异常。 6) 拉开380／220V Ⅰ、Ⅱ段母线的分段断路器QFs，检查在开位。 7) 合上1号站用变低压侧OF1断路器，检查在合位。即可恢复380／220VⅠ母线由1号站用变供电，380／220VⅡ母线由2号站用变供电操作。
自用机械的用电，也称站用电。 2 中小型变电站的自用电负荷主要有：主变压

变电站用UPS系统浅析

摘要：介绍了变电站用ＵＰＳ系统的种类，接线。就忻州供电分公ＵＰＳ平均分配，当其中一台ＵＰＳ发生故障时负载由另一
司的变电站用ＵＰＳ系统现状分析了其运行情况。指出了变电站用台供给。其ＵＰＳ１和ＵＰＳ２的正常工作原理与上面介绍的ＵＰＳ系统常见问题，维护注意事项。单机型一致。近期投产的２２０ｋＶ综自变电站使用。关键词：ＵＰＳ运行维护
首先，从对灵敏度进行整定的角度上来说，为了确保值可以表现为：３（Ｏ．３６＋０５．５１０２０－ｔ－０．３７５）＝５５７０Ａ，ＤＺ。
３５ｋＶ运行线路电流速断延时保护性能能够得到有效的发３结束语挥，就要求通过对灵敏度进行取值计算的方式，以此为依针对电压等级为３５ｋＶ的电力系统而言，在大容量变据，确定与之相对应的整定数值。对于可能出现不配合的压器的运行过程当中，最突出的缺点即表现为：短路阻抗１ＯｋＶ电压等级线路而言，考虑到其灵敏段需要实现０．３ｓ水平始终维持在较小范围之内。导致在大容量变压器的正以内的电流保护配合，因此可以适当对电流速断保护的时常运行过程当中，无法与继电保护形成有效的整定与配限级差水平加以延长（建议提升至０．６ｓ），按照此种方式对合，进而对整个电力线路的稳定、安全运行均产生了不良１ＯｋＶ线路灵敏段进行电流整定作业。在整定过程当中要的影 Ⅱ 向。为了有效地解决这一问题，本文试就３５ｋＶ大容量求满足：ＩＤＺ．１０ ≤３．３０１９ＩＤＺ．３５／ｋＰＨ：其中，将ＩＤＺ．１０定变压器继电保护整定与配合方面的相关问题加以了分析，义为１０ｋＶ电压等级线路所对应的灵敏段电流保护定值；研究了有效的继电保护配合策略，望成功用于实践。参考文献：ＩＤＺ．３５定义为３５ｋＶ电压等级线路所对应的灵敏段电流［１】金凤羽，李正明．基于感应电压比的大型变压器继电保护【Ｊ】．保护定值，ｋＰＨ定义为配合系数（要求：配合系数的取值严格控制在１．１范围之内）。【２１杨智勇．变压器继电保护在中小水电站中的应用浅谈【Ｊ１．北京其次，从对过流保护进行配合的角度上来说，由于对电力高等专科学校学报（自然科学版），２０１０，２７（１１）：３３．于３５ｋＶ电压等级线路所接入大容量变压器设备而言，在【３】沈冰珂，王为福．西霞院水电站发电机及变压器继电保护设计后备保护中需要纳入对１０ｋＶ线路后备保护动作的考量，［Ｊ】．水电自动化与大坝监测，２００７Ｉ３１（５）：４７ — ４９．因此要求通过增加保护过流方式，确保其动作时限能够与【４】沈明德，刘立瑞．电厂启动备用变压器继电保护应用分析ＩＪ】．１０ｋＶ线路灵敏段所对应整定时间相同步。同时，通过增加华北电力大学学报，２００３，３０（４）：１Ｏ６ — １０８．

变配电系统

表 1－2 不同电压等级的输电线路适合传输的电功率和最远输送距离
线路电压(kV)
线路结构
输送功率(kW)
输送距离(km)
0.38
架空线
100
0.25
0.38
电缆线
175
0.35
6
架空线
2000
3 ~ 10
6
电缆线
Hale Waihona Puke 3000810
架空线
3000
5 ~ 10
10
电缆线
5000
10
建筑配电与设第计4页/共19页
第一章第一节变配电系统的基本概念
3. 变配电系统电压允许偏差
电压偏差
实际电压与额定电压之差的百分数，即：
U U U N 100% UN
其中：Ｕ－电压偏差；ＵN－电网额定电压；Ｕ－电网实际电压。
在《民用建筑电气设计规范》中，对用电单位受电端供电电压允许偏差作出了相应规定：
1. 10kV及以下三相供电电压允许偏差应为标称系统电压的7%； 2. 220V单相供电电压允许偏差应为标称系统电压的+7%~-10%； 3. 对供电电压允许偏差有特殊要求的用电单位，应与供电企业协议确定。
第一章第一节变配电系统的基本概念
电力系统方框图
各种发电厂
升压变压器
高压输电线路
区域变电站
用户变配电站
用电设备
电力系统：
包括发电、变电（升压和降压）、输电、配电、用电五部分。这个系统实现了非电能量通过电能方式传输，最终可以在人们需要的地方，以人们希望的非电能量方式消耗的全过程。
变配电系统：
35
--
35

变电站站用交流电源系统技术规范..

5.1.2.2 初期只有一台(组)主变压器时，除由站内引接一台站用变压器外，应再设一台由站外可靠电源引接的站用变压器，该电源宜采用专线引接。
5.1.3 变电站不能满足站用电N-1要求时，则必须保证异常情况失去站用电源时，能够在变电站站用蓄电池事故放电时间内紧急恢复站用电，否则亦须在检修期间采用备用发电机（车）做为应急备用电源。
5.1.2 500kV 变电站站用变压器电源
5.1.2.1 500kV 变电站的主变压器为两台(组)及以上时，由主变压器低压侧引接的站用工作变压器应为两台，并应装设一台从站外可靠电源引接的专用备用变压器，该电源宜采用专线引接。每台工作变压器的容量至少考虑两台(组)主变压器的冷却用电负荷。专用备用变压器的容量应与最大的工作变压器容量相同。
3.6
转换开关电器 transfer switching device (transfer switch)
将一个或几个负载电路从一个电源转换至另一个电源的电器。
3.7
自动转换开关电器 (ATSE) automatic transfer switching equipment
一个或几个转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。ATSE 的操作程序由两个自动转换过程组成：如果常用电源被监测到出现偏差时，则自动将负载从常用电源转换至备用电源；如果常用电源恢复正常时，则自动将负载返回转换到常用电源。转换时可有预定的延时或无延时，并可处于一个断开位置。在存在常用电源和备用电源两个电源的情况下，ATSE 应指定一个常用电源位置。
5.4.7 通信设备宜采取双电源配置，其交流输入电源应分别接到380V 两段工作母线上。
5.5保护断路器及交流馈线开关技术要求

变电站用交流系统

站用交流电源系统额定电压为 380/220V，采用三相四线制，频率50Hz，低压侧中性点采用直接接地方式。
变电运维人员对站用变压器及变电站用交流系统的作用，必须高度重视。
目前的变电站一般都有两个电源系统。即每个变电站都配备两台站用变压器（或三台站用变压器），这两台站用变压器的电源分别取自由两台（或三台）不同主变压器分别供电的母线。
一、概述
变电站的站用交流系统是保证变电站安全可靠运行的重要环节。站用电主要作用是给变电站内的一、二次设备及生产活动，提供持续可靠的操作或动力电源。
站用电源的接线通常采用单母线分段方式。
站用交流系统的主要负荷
主变风冷系统断路器机构储能及闸刀操作电源直流系统用交流电源设备用加热、驱潮、照明等交流电源为UPS、SF6气体监测装置提供交流电源正常及事故用排风扇电源照明等生活电源
单台主变压器的变电站，一台站用变压器的电源取自本站主变低压侧母线，另外一台站用变压器的电源取自变电站周边由其它变电站供电的配网10kV（或35kV）线路。
二、变电站用交流系统的组成
变电站用交流系统主要组成：
• 站用变压器 • 400V交流电源屏 • 馈线及用电元件等
1、站用变压器
• 油浸式变压器 • 干式变压器 • 接地变压器
第一类：
① 直流系统用交流电源 ② 交流操作电源（包括电动隔离
开关操作用交流电源等，GIS 设备除外） ③ 主变压器强迫油循环风冷系统用交流电源 ④ UPS逆变电源用交流电源
第二类：
① 主变有载调压装置用交流电源 ② 设备加热、驱潮、照明用交流
电源 ③ 检修电源箱、试验电源屏用交
流电源
Hale Waihona Puke 第三类：① SF6监测装置用交流电源 ② 配电室正常及事故排风扇电源 ③ 生活、照明等交流电源

变电站站用电组成及异常分析

变电站站用电组成及异常分析变电站是电力系统中重要的设施，用于将高压电能转换为适用于输送和分配的低压电能。

变电站的站用电是指用于变电站自身的电力消耗，包括照明、动力设备、控制系统等。

变电站的站用电组成主要包括以下几个方面：1.照明系统：变电站需要提供良好的照明条件，以确保操作人员的安全和工作效率。

照明系统通常采用LED照明灯具，能够提供较高的照明效果，并且具有较低的能耗。

2.动力设备：变电站需要使用各类动力设备，如发电机、压缩机、水泵等。

这些设备主要用于实现变电站的自动化和远程监测，以提高变电站的运行效率和可靠性。

3.控制系统：变电站的控制系统包括监控、保护、自动化和远程通信等子系统。

这些系统需要消耗一定的电能，以保证变电站的正常运行。

随着变电站的智能化程度提高，控制系统的电能消耗也在不断增加。

4.辅助设备：变电站还需要使用一些辅助设备，如通风设备、空调设备和消防设备等。

这些设备可以提供舒适的工作环境，并且在紧急情况下保障变电站的安全。

异常分析是对变电站站用电进行故障诊断和分析的过程。

变电站站用电异常的表现通常有以下几种情况：1.站用电负荷突增：站用电负荷突增可能是由于照明设备、动力设备或控制系统出现故障，导致电能消耗增加。

这种情况下，需要对故障设备进行检修和维护，以恢复正常的站用电负荷。

2.站用电负荷突减：站用电负荷突减可能是由于照明设备、动力设备或控制系统停止运行，导致电能消耗减少。

这种情况下，需要检查故障设备并及时修复，以恢复正常的站用电负荷。

3.站用电设备故障：站用电设备的故障会导致站用电正常运行受阻，严重时可能会导致变电站无法正常工作。

这种情况下，需要对故障设备进行检修和维护，以确保站用电设备的正常运行。

4.站用电供电异常：站用电供电异常可能是由于主电源或备用电源故障，导致站用电供应中断。

这种情况下，需要检查主备电源的运行情况，并及时采取补救措施，以确保站用电供电的连续性。

综上所述，变电站的站用电组成涉及照明、动力设备、控制系统和辅助设备等各个方面，并且可能会出现负荷突增或突减、设备故障和供电异常等异常情况。

变电站是干什么的

变电站是干什么的随着电力需求的不断增长，变电站作为电力系统的重要组成部分，扮演着至关重要的角色。

那么，变电站是干什么的呢？本文将为大家详细介绍变电站的定义、功能、分类、结构及运行原理等方面的知识。

一、定义变电站是电力系统中的一种设施，主要用于将高压电能转换为低压电能，同时对电能进行控制、保护、计量、监测等处理，以满足电力输送、分配、供应及其它相关需求。

二、功能1.变压器功能变电站中最重要的设备是变压器，其主要功能是将输送到变电站的高压电能转换为低压电能，以满足不同电力需求。

变压器还可以进行电压的调节，以保证电力系统的稳定运行。

2.控制和保护功能变电站还可以对电力进行控制和保护。

例如，变电站可以通过断路器、隔离开关、接地开关等设备来确保电力系统的安全运行。

如果电力系统发生故障，变电站可以及时切断电力供应，以避免事故的发生。

3.计量和监测功能变电站还可以对电力进行计量和监测。

例如，变电站可以对电力的电压、电流、功率等参数进行监测，并记录下相关数据。

这些数据可以用于电力系统的运行管理和优化。

4.配电功能变电站还可以进行电力的配电。

例如，变电站可以将电力分配到不同的区域和用电设备中，以满足各种用电需求。

三、分类根据变电站的用途和规模，可以将其分为不同的类型。

常见的变电站类型包括：1.变电站变电站是最常见的一种变电设施，主要用于将输送到变电站的高压电能转换为低压电能，并进行控制、保护、计量、监测等处理，以满足电力输送、分配、供应及其它相关需求。

2.换流站换流站主要用于将交流电能转换为直流电能，以满足特定用电需求。

例如，换流站可以将输送到变电站的交流电能转换为直流电能，用于铁路、地铁等交通设施的供电。

3.联络线站联络线站主要用于将不同电力系统之间的电能进行联络。

例如，联络线站可以将输送到变电站的电能与其它电力系统进行联络，以满足跨区域的电力需求。

4.直流输电站直流输电站主要用于将直流电能输送到远距离的地方。
