土木工程施工-脚手架及垂直运输设施
3 脚手架工程及垂直运输设施
履带式起重机外形尺寸（单位：mm）
符号 A B C D E F G M N J K 名称 机棚尾部到回转中心距离 机棚宽度 机棚顶部距地面高度 转平台底面距地面高度 起重臂枢轴中心距地面高度 型 号 W1-50 2900 2700 3220 1000 1555 1000 3420 2850 550 300 3480 W1-100 3300 3120 3675 1045 1700 1300 4005 3200 675 275 4170 W1-200 4500 3200 4125 1190 2100 1600 4950 4050 800 390 4300 4180 8580 Э -1252 3540 3120 3675 1095 1700 1300 4005 3200 675 2650 2340 W-4 520
1、脚手架
脚手架是砌筑过程中堆放材料和工人进行操作的临时设 施。
可砌高度：1.2～1.4m。
脚手架的作用与分类
1、脚手架的作用及要求
对脚手架的基本要求是：其宽度应满足工人操作、材料堆放及运 输的要求，结构简单，坚固稳定，装拆方便，能多次周转使用。
脚手架的基本作用是：作业面连续施工；运料、堆料；防护；多 层、交叉、流水作业和多工种间配合作业。
（1）当L一定时： α↑，Q ↑ H ↑ R↓ （2）当α一定时， L↑，R ↑ H ↑ Q↓
履带式起重机的主要技术性能
履带式起重机性能表
参数 起重臂长度 最大起重半径 最小起重半径 单 位 型 号 W1-200 Э -1252
W1-50
W1-100 23
W-4
m 10 18 18 13
15 30 40 12.5 20 25 21 27 33 45
建筑施工技术10脚手架及垂直运输设备
脚手架搭设的技术要求、允许偏差与检验方法
5）脚手架旁有开挖的沟槽时，应控制外立杆距沟槽边 的距离：当架高在30m以内时，不小于1.5m；架高为 30~50m时，不小于2.0m；架高在 50m以上时，不小于 2.5m。当不能满足上述距离时，应核算土坡承受脚手架 的能力，不足时可加设挡土墙或其他可靠支护，避免槽 壁坍塌危及脚手架安全；
6）位于通道处的脚手架底部垫木（板）应低于其两侧 地面，并在其上加设盖板；避免扰动。
（5） 横向斜撑
1） 横向斜撑应在同一节间，由底至顶层呈之字型连续布 置，斜撑的固定应符合本规范第6.5.2条第2款的规定；
2） 一字型、开口型双排脚手架的两端均必须设置横向斜撑， 中间宜每隔6跨设置一道；
3） 高度在24m以下的封闭型双排脚手架可不设横向斜撑， 高度在24m以上的封闭型脚手 架，除拐角应设置横向斜撑外， 中间应每隔6跨设置一道。
②高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道 剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m
③高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪 刀撑； 3） 剪刀撑斜杆的接长宜采用搭接，搭接应符合本规范第6.3.5条的规定； 4） 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立 杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
高度在24米以上的封闭型脚手架，除拐角应设置横向斜撑外， 中间应每隔6跨设置一道，在同一节间，由底至顶层呈之字型 连续布置。
脚手架及垂直运输设施
（a）双排脚手架；
（b）单排脚手架
1―横向水平杆；2―纵向水平杆；3―立杆
图5.2.4 横向水平杆计算跨度
• 纵向或横向杆与立杆连接时，其扣件的抗滑承 载力：
R≤Rc Rc——扣件抗滑承载力设计值（直角扣、旋转扣
M——弯矩设计值；M=1.2MGk+1.4ΣMQk W——截面模量； f——钢材的抗弯设计值； MGk——脚手架自重标准值产生的弯矩； MQk——施工荷载标准值产生的弯矩；
表5.1.6 钢材的强度设计值与弹性模量（N/mm2） 表5.1.7 扣件、底座的承载力设计值（kN）
• 挠度计算：v≤[v]
●钢管 ●扣件 ●底座
●钢管应优先采用外径48 mm、壁厚3.5mm的焊接 钢管。用于立杆、纵向水平杆 和剪刀撑斜杆的钢 管长度宜为4.0～6.5 m，用于横向水平杆的钢管 长度宜为2.1~2.2m，
●扣件为钢管之间的扣接连接件，其基本形式有三 种：直角扣件，用于连接扣紧两根互相垂直交叉 的钢管；回转扣件，用于连接扣紧两根平行或呈 任意角度相交的钢管；对接扣件，用于钢管的对 接接长。
• 作为稳定的结构体系，多立杆式脚手架的主要 构件有立杆、纵向水平杆、横向水平杆、剪刀 撑、横向斜撑、抛撑、连墙件等。
• 立杆式脚手架的基本形式有单排、双排两种。
多立杆式外脚手架
安全网 横向水平杆
纵向水平杆
立杆 竹篱板
多立杆式外脚手架
脚手板
立杆
纵向水平杆
横向水平杆
剪刀撑
▲扣件式钢管脚手架的构成：
1. 构架整体稳定性验算，可转化为立杆稳定性计 算。

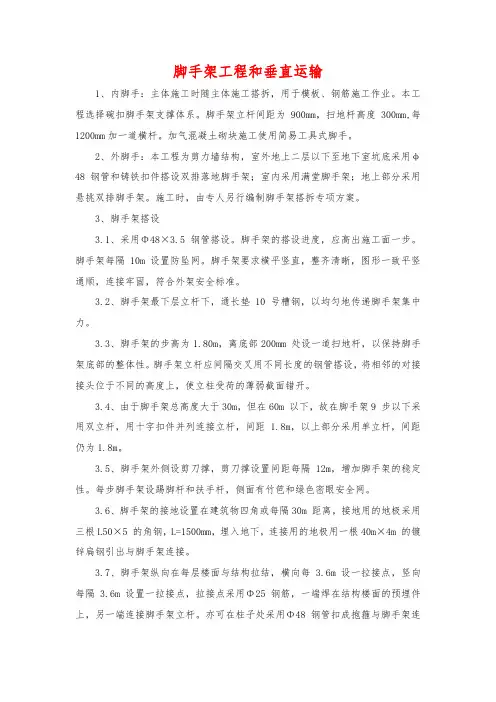

脚手架工程和垂直运输
脚手架工程和垂直运输1、内脚手：主体施工时随主体施工搭拆，用于模板、钢筋施工作业。
本工程选择碗扣脚手架支撑体系。
脚手架立杆间距为900mm，扫地杆高度300mm,每1200mm加一道横杆。
加气混凝土砌块施工使用简易工具式脚手。
2、外脚手：本工程为剪力墙结构，室外地上二层以下至地下室坑底采用φ48 钢管和铸铁扣件搭设双排落地脚手架；室内采用满堂脚手架；地上部分采用悬挑双排脚手架。
施工时，由专人另行编制脚手架搭拆专项方案。
3、脚手架搭设3.1、采用Φ48×3.5 钢管搭设。
脚手架的搭设进度，应高出施工面一步。
脚手架每隔10m 设置防坠网。
脚手架要求横平竖直，整齐清晰，图形一致平竖通顺，连接牢固，符合外架安全标准。
3.2、脚手架最下层立杆下，通长垫10 号槽钢，以均匀地传递脚手架集中力。
3.3、脚手架的步高为1.80m，离底部200mm 处设一道扫地杆，以保持脚手架底部的整体性。
脚手架立杆应间隔交叉用不同长度的钢管搭设，将相邻的对接接头位于不同的高度上，使立柱受荷的薄弱截面错开。
3.4、由于脚手架总高度大于30m，但在60m 以下，故在脚手架9 步以下采用双立杆，用十字扣件并列连接立杆，间距 1.8m，以上部分采用单立杆，间距仍为1.8m。
3.5、脚手架外侧设剪刀撑，剪刀撑设置间距每隔12m，增加脚手架的稳定性。
每步脚手架设踢脚杆和扶手杆，侧面有竹笆和绿色密眼安全网。
3.6、脚手架的接地设置在建筑物四角或每隔30m 距离，接地用的地极采用三根L50×5 的角钢，L=1500mm，埋入地下，连接用的地极用一根40m×4m 的镀锌扁钢引出与脚手架连接。
3.7、脚手架纵向在每层楼面与结构拉结，横向每 3.6m 设一拉接点，竖向每隔3.6m 设置一拉接点，拉接点采用Φ25 钢筋，一端焊在结构楼面的预埋件上，另一端连接脚手架立杆。
亦可在柱子处采用Φ48 钢管扣成抱箍与脚手架连接。
3.8、电梯井脚手采用Φ48×3.5 钢脚手管搭设，立杆纵横小于800mm，每隔2层铺设双层竹笆加安全防护网隔断。
大学土木工程施工课件第9讲——脚手架及垂直运输
目录
• 脚手架概述 • 脚手架的设计与搭设 • 垂直运输设施 • 脚手架及垂直运输的安全管理 • 工程实例分析
01
脚手架概述
脚手架的定义与作用
定义
脚手架是一种临时搭建的结构， 用于支撑和保护工人在高处进行 施工作业。
作用
提供施工操作平台，保障工人安 全，提高施工效率。
构造
脚手架由立杆、横杆、斜杆、连墙件 等组成，通过各种连接方式将它们组 装成一个整体。
02
脚手架的设计与搭设
脚手架的设计原则与步骤
总结词
设计原则与步骤
详细描述
脚手架的设计应遵循安全可靠、经济适用、确保施工顺利的原则。设计步骤包 括确定脚手架类型、载荷分析、结构设计、稳定性验算等。
常见脚手架的搭设方法
脚手架的分类与特点
扣件式脚手架
采用扣件连接，结构简单，拆装 方便，承载能力高，但稳定性较
差。
碗扣式脚手架
采用碗扣连接，承载能力强，稳定 性好，便于调节高度，但价格较高 。
盘扣式脚手架
采用盘扣连接，承载能力强，稳定 性好，便于拆装和运输，但价格较 高。
脚手架的材料与构造
材料
主要采用钢材、木材、铝合金等材料 。
施工电梯的构造与使用
梯笼
施工电梯的核心部分，用于承载人员 和物料，具有封闭式的防护栏杆和平 台。
01
02
导轨
施工电梯的运行轨道，通常采用钢轨 或H型钢轨道。
03
驱动装置
包括电动机、减速器、制动器等，用 于驱动施工电梯的运行。
控制柜
操作人员的工作场所，配备有各种控 制开关和仪表，能够实现自动或手动 控制施工电梯的运行。
建筑施工范本-脚手架工程和垂直运输设施-5-5 垂直运输设施
下回转、动臂压杆式、伸缩塔身、 6.5A~170A， 共
6.5~170
折叠运输，整体架设
16 种
A 系列的改进型（快速拆装），折 12K，14K，20K，
叠时塔身向后翻倒，2~3 档上升速 27K，30K，53K， 12~172
度，臂长 18~45m
86K，88K，172K
用于高层建筑，自升式，顶升油缸
固定并设置输 送管道
压力输送
移动式
为履带吊和塔吊 结合的产品，塔
身可倾斜 配合垂直提升架
使用
250m 内
3500kN·m 内 一般在 300m 内
一般 2t 以内， 高者达 2.8t
3t 以内
2t 以内 2t 以内 1t 以内 0.5t 以内 0.5t 以内 1t 以内 输送能力为 30~50m3/h

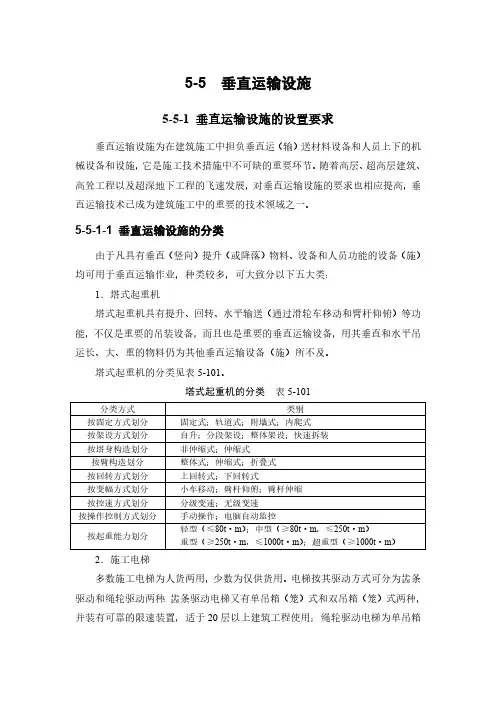

5-5 垂直运输设施
5-5-1 垂直运输设施的设置要求
垂直运输设施为在建筑施工中担负垂直运（输）送材料设备和人员上下的机 械设备和设施，它是施工技术措施中不可缺的重要环节。随着高层、超高层建筑、 高耸工程以及超深地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂 直运输技术已成为建筑施工中的重要的技术领域之一。
在不同的回转半 径内形成作业覆
设备能力 起重能力
60~10000kN·m
提升高度 80m 内
施工升降机 2
（施工电梯）
3 井字提升架
龙门提升架 4பைடு நூலகம்
（门式提升机）
5
塔架
6 独杆提升机
7
墙头吊
8 屋顶起重机
9 自立式起重架
10 混凝土输送泵
可倾斜塔式起重 11
机 12 小型起重设备
自升式
脚手架及垂直运输设备
脚手架及垂直运输设备1. 脚手架脚手架是一种用于支撑工人、工具和材料的临时结构。
它在建筑、维修、装修和其他施工活动中起着重要的作用。
脚手架可以提供安全、稳定的工作平台，使工人能够在高处工作。
脚手架不仅可以提高工人的工作效率，还可以减少施工过程中的风险和事故发生的可能性。
1.1 脚手架的组成部分脚手架通常由以下几个组成部分构成：•立杆：立杆是脚手架的支撑柱，在脚手架的每个角落设置，起到支撑和稳定的作用。
•横杆：横杆用于连接立杆，构成脚手架的横向支撑结构。
•斜杆：斜杆用于连接立杆和地面或建筑物，增加脚手架的稳定性。
•板材：板材是脚手架的工作平台，用于支撑工人、工具和材料。
常见的板材材料有钢板、木板等。
•墩脚：墩脚用于支撑脚手架的立杆，使其能够平稳地站立在地面上。
1.2 脚手架的使用注意事项在使用脚手架时，需要注意以下几点：•安全检查：在使用脚手架之前，应对其进行安全检查，确保脚手架的各个部分完好无损，没有松动或破损的地方。
•稳定支撑：脚手架在安装时应确保稳定支撑，立杆应牢固地站立在墩脚上，横杆和斜杆的连接处应采用可靠的连接方式。
•承重限制：脚手架的承重能力有限，工人在上面工作时，应严格控制工具和材料的重量，避免超过脚手架的承重限制。
•安全防护：在脚手架上工作时，工人应佩戴安全帽和防滑鞋，确保自己的安全。
•定期检查：定期检查脚手架的使用状况，必要时进行维修和更换。
2. 垂直运输设备垂直运输设备是用于在建筑物或其他高度场所进行物品运输的设备。
它可以提供快速、高效、安全的物品运输，减少人工搬运的繁重劳动。
垂直运输设备广泛应用于大型商业建筑、工业厂房等场所。
2.1 常见的垂直运输设备常见的垂直运输设备包括：•电梯：电梯是一种通过电动机驱动的垂直运输设备，它能够以快速、安全的方式将人员和物品从一个楼层运送到另一个楼层。
•自动扶梯：自动扶梯是一种借助于连续链板或带式输送设备将人员从一个楼层运送到另一个楼层的设备，它可以根据乘客的需求提供连续的运输。
建筑施工技术 脚手架及垂直运输设备
建筑施工技术：脚手架及垂直运输设备在建筑施工中，脚手架和垂直运输设备是必不可少的工具。
它们可以提高施工效率，保障工人安全。
本文将介绍脚手架和垂直运输设备的重要性、常见类型及施工要点。
脚手架的重要性建筑中的脚手架是指搭建在建筑物外部或内部的支撑结构，通常由钢管或铝合金材料制成。
脚手架的意义在于为建筑工人提供安全、可靠的支撑和工作平台。
脚手架的重要性如下：•安全性：脚手架作为建筑施工的安全保障措施，它能避免工人在高处直接作业，减少事故发生的可能性。
•高效性：脚手架能提高建筑工人的工作效率，以便更快速地完成建筑工程。
•经济性：当使用得当时，脚手架将会减少工人受伤和严重事故，从而减少工人伤假、医疗保险及赔偿等不必要的费用。
脚手架的常见类型在建筑施工中，脚手架通常分为以下几种类型：独立式脚手架独立式脚手架是一种单独支撑的、自立的脚手架。
它在施工中非常常见且易于组装，因此在小型工程中非常适用。
悬挑式脚手架悬挑式脚手架是一种常用于高层建筑施工的脚手架，在施工中可以便于提高和拆除。
支架式脚手架支架式脚手架是一种常常用于建筑物外部进行幕墙制作和石材制作的脚手架，它能支撑整个幕墙或石材制作的重量。
特种脚手架特种脚手架是脚手架的一种特殊形式，它在施工现场需要满足特定的条件和要求。
脚手架施工要点在搭建脚手架时，施工人员需要遵循以下要点：1.打造稳固的平台，并按照规范确定承载能力。
2.使用固定卡和支架之类安全设备，使脚手架更加稳定。
3.确定每个组件和设备都是专业的设备，且符合施工安全标准。
4.确认组件的搭建顺序，按照顺序对脚手架进行搭建。
5.定期维护脚手架，及时发现和修复可能存在的问题。
垂直运输设备的重要性在建筑施工现场中，垂直运输设备包括升降机、货梯、自动扶梯和电梯等。
垂直运输设备的重要性如下：•提高工作效率：这些设备有助于提高建筑施工现场的工作效率，并且可以将大型货物容易地运送到施工现场。
•增强安全保障：由于这些设备获准合格后可以保证工作人员的安全，所以这对于建筑施工现场的安全也是很重要的。
脚手架及垂直运输设备(土木工程施工讲义第9讲).
5.2 龙门架图右为SSE-100型龙门架。
最大提升型龙门架。
图右为型龙门架高度80m、额定起重量高度、额定起重量1000kg、吊笼提升、速度24m/min。
设有断绳保护、吊笼平层速度。
设有断绳保护、定位保护、钢丝绳断绳保护、定位保护、钢丝绳断绳保护、超高限位保护及吊笼操作传呼信号等系统。
护及吊笼操作传呼信号等系统。
SSE系列系列龙门架 45页共47页第45页 47页
5 垂直运输设施 5.3 建筑施工电梯人货两用建筑施工电梯是高层建筑的常用垂直运输机械。
常用垂直运输机械。
其吊笼装在井架的外侧，沿齿轮条式轨道升降。
升降。
它附着在建筑结构上，可载货1～结构上，可载货～ 1.2t，可乘～15人，，可乘12～人可随建筑主体结构施工往上接高100m。
工往上接高。
SC200 建筑施工电梯 46页共47页第46页 47页
5.3 建筑施工电梯 47页共47页第47页 47页。
脚手架工程和垂直运输施工方案
脚手架工程和垂直运输施工方案1外脚手架根据施工阶段的要求，考虑业主售楼及安全文明施工等因素，本工程外脚手架4层以下采用沿建筑物四周搭设的单立杆双排扣件式钢管脚手架，落于楼面上，底部垫废旧模板。
脚手架外挂密目式安全网，垂直高度每隔三个楼层设鱼网式水平安全兜网一道，并在结构上预埋钢管与外架做刚性连接，拉接点水平间离6m、纵距每层设距一次。
脚手架立杆纵距1.5m，步距1.8m，横距1.05m，距地面高200mm设纵横向扫地杆，剪刀撑沿脚手架外侧高度由下而上连续设置、全长连续设置。
外架内设“之”字型马道，用短钢管搭设梯步，上铺木板钉防滑木条，两侧设1.2m高扶手，以供施工人员上、下，另在人货电梯安装外架外侧需搭设上人马道，在首层主要施工出入口，用钢管搭设双定安全通道，洞口尺寸为4m×4m，在其上部用木板覆盖，两侧用安全网围护，并悬挂安全标志牌。
脚手架的拆除定专人负责，统一指挥，上下呼应，动作协调。
拆除过程中不得换人，严格按照脚手架拆除程序进行拆除作业。
拆下的钢管、扣件及时运至地面指定的地点，分类堆放。
(1)搭设顺序:按建筑物的平面形状放线、定点→选用200×200×18层板做木垫块，沿小横杆顺向铺设→按立杆间距排放低垫→放置纵向扫地杆→逐根竖立立杆，随即与纵向扫地杆扣牢→安装第一步小横杆、第二步小横杆→架设临时支撑→依次安装第三、第四号大横杆和小横杆→放置连墙杆→连接主杆→加设剪力撑于外立面及建筑物四周→铺设脚手板→随搭设高度满挂合格的安全网。
(2)构造要求：①扫地杆离地面不得超过200mm。
②立杆：纵向间距不大于1.5m，横向间距1.05m，里排离墙不超过25cm，相邻立杆接头要错开，对接用一字扣连接。
（加密扣件式钢管脚手架立杆纵向间距、横向间距不大于0.8m）③大横杆步距 1.8m，架子外侧两步之间搭设栏杆，钢管接头要错开，用一字扣连接，大横杆与立杆用十字扣连接。
④小横杆搁于大横杆上，两头各伸出100mm，小横杆与大横杆用十字扣连接。
土木工程施工-脚手架及垂直运输
盘扣式脚手架
采用圆盘式连接，结构稳定，承载能力大， 安装速度快。
门式脚手架
由门型框架和横梁组成，承载能力强，稳定 性好，适用于大型施工项目。
脚手架的设计与搭建
根据施工需求和场地条件， 进行脚手架的设计和选型。
按照设计要求进行脚手架的 搭建，确保结构稳定、安全 可靠。
确定脚手架的尺寸、高度、 材料等参数，确保满足施工 要求。
验收质量控制
严格执行验收程序，对完成的 工序进行质量检查和验收，确
保最终产品的质量合格。
常见问题及解决方案
脚手范要求，同时加强搭设过程中的质量 监督。
施工人员安全意识淡薄
加强安全教育培训，提高施工人员的安全意识和 操作技能，同时建立奖惩机制，鼓励员工遵守安 全规定。
定期进行安全检查和隐患排查，及时发现 和整改存在的安全隐患，确保施工过程的
安全可控。
安全教育培训
定期对施工人员进行安全教育培训，提高 员工的安全意识和操作技能，确保他们能 够遵守安全规定和操作规程。
应急预案与演练
制定应急预案并进行演练，提高应对突发 事件的能力，减少事故发生后的人员伤亡 和财产损失。
在搭建过程中，注意检查和 调整脚手架的垂直度和水平 度，确保施工质量。
脚手架的维护与拆除
01 定期检查脚手架的连接部位、支撑体系等 关键部位，确保结构安全。
02
对于损坏或变形的脚手架部件进行及时更 换或修复，保持其良好的使用状态。
03
在拆除脚手架前，制定详细的拆除方案和 安全措施，确保施工安全。
04
智能化施工与管理
智能化施工与管理
随着物联网、大数据、人工智能等技 术的发展，智能化施工与管理已经成 为土木工程施工的重要发展方向。
08外脚手架工程和垂直运输设施
第八章外脚手架工程和垂直运输设施工程施工中，脚手架和垂直运输设施占有重要的地位。
选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行；而且也关系到工程质量、施工进度和企业经济效益的提高。
它是建筑施工技术措施中最重要的环节之一。
满足施工需要和确保使用安全是对建筑施工脚手架和垂直运输设施的基本要求。
8.1外脚手架工程根据本工程平面布局及结构特点，建筑物的高度，确定本工程的外脚手架采用落地式双排钢管脚手架搭设。
脚手架钢管为φ48×3.5，材料为Q235，竹脚手板，阻燃密目安全网全封闭围护。
8.1.1外脚手架构造脚手架横杆、立杆、剪力撑、地下室抛撑、栏杆、连墙杆均采用φ48×3.5钢管，扣件连接成空间构架，抵御施工及风荷载的作用，具有足够的强度、刚度和稳定性。
立杆横距1.2m，纵距≤1.8m，步高1.8m，离底部200处放置一道纵横扫地杆，脚手架与主体结构的连墙体设置沿圈梁跨一拉结，在外墙转角1m范围内增设一个拉结，脚手架外侧设防护栏杆与踢脚杆，高度分别为1.2m和0.3m。
8.1.2施工要点脚手架底部基础平整夯实，落实立杆垂直稳放在砼预制块上，设纵横相连扫地杆。
横杆、立杆必须横平坚直，间距均匀，立杆应随时用线锤校正，坚直后方可固定。
所有扣件螺栓必须拧紧，禁止使用有裂痕和弯曲的扣件、螺栓，禁止使用不合格扣件。
竹脚手板的质量必须保证，不得采用霉变的竹脚手架板。
竹片方向应与大横杆垂直。
脚手架外侧必须用合格的密目式安全网禁闭且应将安全网固定在脚手架外立杆里侧。
8.2垂直运输设施垂直运输设施是施工技术措施中不可缺少的重要环节，它是确保工程快速保质按计划完成的重要部分，应满足建筑施工中对材料设备、周围材料运输的需要。
本工程选用两台JJS100型物料提升机，提升机在基础完成后施工。
8.2.1提升机装拆必须有专项方案，经公司审批后方可实施。
8.2.2提升机装拆必须请由专项安装队伍进行，充分了解装拆提升机的技术性能是否与说明书相符以及有无需作检修的工作。
脚手架及垂直运输
脚手架及垂直运输1、脚手架及垂直运输的选择施工概况地下外墙施工脚手架的选择本工程基坑下口边坡线设计距外墙的距离不小于800mm，在地下室外墙结构施工时可搭设双排钢管脚手架，防水施工时也可利用此架。
主题脚手架的选择脚手架选用搭拆灵活的钢管脚手架，外架采用双排钢管脚手架，室内搭设满堂钢管脚手架满足结构、装修施工要求。
部分架体无法直接落在地下室顶板上的，可在该处搭设悬挑脚手架，基坑回填时将其外架拆除，回填完后重新搭设落地双排钢管脚手架用于装修外架。
2、脚手架施工方案钢管外脚手架的设计和安装地下室外墙施工脚手架的设计构造参数地下室外墙施工脚手架采用双排单立杆钢管脚手架，其构造参数如下：内立杆距外墙边300mm；纵距La=1500mm；横距Lb=800mm；步距h=1500mm；连墙件采用钢管、按二步三跨设置（即竖向间距为3000mm，横向间距为4500mm）；横向斜撑：在拐角及中间每隔6跨设置一道横向斜撑；剪刀撑：沿外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆与地面的夹角在45°～60°之间。
搭设高度：最大搭设高度15.45m，由于地下结构施工过程中需拆除水平环形支撑，脚手架随搭随拆。
操作层按2层考虑，满铺钢跳板2层。
地下室外墙脚手架构造详见下图：地下室外墙脚手架构造图外架采用双排单立杆钢管脚手架。
构造参数：内立杆距外墙边300mm；纵距La=1500mm；横距Lb=1050mm；步距h=1500mm；连墙件采用钢管、按二步三跨设置（即竖向间距为3000mm，横向间距为4500mm）；横向斜撑：在拐角及中间每隔6跨设置一道横向斜撑；剪刀撑：沿外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆与地面的夹角在45°～60°之间。
操作层按2层考虑，满铺钢跳板2层。
连墙件与楼板的连接详见下图：连墙件与柱的连接详见下图：连墙件与柱的连接节点图脚手架的安装构造要求立杆立杆采用单立杆，采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步内，错开距离≥500mm且与相近大横杆的距离不宜大于步距的1/3即500mm，详见图090201-05。
探究土木工程施工技术中脚手架及垂直运输
探究土木工程施工技术中脚手架及垂直运输摘要：改革开放以来，我国经济快速发展，建筑行业也在不断发展，土木工程施工面积越来越大。
为了保证土木工程施工的质量和效率，施工单位必须使用先进的施工技术，仔细分析和探索垂直运输和脚手架的应用，进而保证土木工程施工的顺利进行。
关键词：土木工程；施工技术；脚手架；垂直运输前言：一般情况下，土木工程施工涉及的内容较多，范围较广，施工现场具有较高的复杂性。
为了保障土木工程施工的安全性和可靠性，相关部门和工作人员要高度重视土木工程施工的管理工作，促使施工人员有效运用脚手架、垂直运输等常见的机械工具。
1.脚手架在土木工程施工技术中的应用探析1.1悬吊式脚手架分析悬吊式脚手架也可以称为吊篮，它的操作极其简单、方便，结构清晰。
同时吊篮的移动、升降、拆卸和安全十分便利。
在外墙施工中、安装玻璃和装饰物时、安装外墙钢窗时、安装金属幕墙时吊篮被有效的、广泛的应用。
悬吊式脚手架通过利用建筑顶层结构，与挑梁端有效的连接在一起，然后在伸出端适当的位置悬挂滑轮或者使用合适的钢丝绳。
以上下升降为基本准则和主要的动力。
一般情况下，悬吊式脚手架分为电动脚手架和手动脚手架两种，在手板葫芦升降中，手动脚手架被广泛的应用。
在电动卷扬机的升降中，电动脚手架比较常用。
1.2悬挑式外脚手架分析悬挑式外脚手架在建筑外部结构延伸相应的悬挑结构，进而形成有效的支撑。
在按照悬挑式脚手架时要保证材料的强度、刚度、安全性和稳定性，保证其符合相关的标准和要求，实现在建筑结构中快速传递荷载的目的。
1.2.1悬挑式外脚手架的适用在土木工程施工中，回填结构一定要符合相关要求和标准以后才可以进行回填工作。
需要注意的是，在对建筑主体结构进行施工和建设中，要重视工程的进度。
如果土木工程项目主体结构周围是一些裙房，那么施工人员不可以在地面支承中直接放置脚手架[1]。
除此之外，在土木工程项目施工中，脚手架搭设的高度要在规定的范围内，施工人员要根据脚手架的高度将其进一步细化为若干个部分，保证各个阶段的脚手架内部结构和外悬结构能够得到有效的支承。
脚手架和垂直运输工程
脚手架和垂直运输工程
1 脚手架工程
(1)本工程结构施工时采用外挂三角架和大模板附带三角架，以保证操作人员的安全和提供检施工作业面外装修时采用吊挂脚手，以加快施工进度。
(2)本工程外防护采用普通钢管扣件外挑脚手架，挂水平安全网，结构外围每隔四层设水平网一道，首层设6ｍ宽水平网一道，水平网口比内口高40～60m且里外口均应用钢丝绳拉紧，定期检查，清理杂物，保证其正常使用。
(3)外脚手架依据《建筑施工手册》和《建筑安全手册》等搭设。
(4)一层外墙以外6米范围内设碗扣式脚手双排1.2米间距，上铺安全网及木板防护。
(5)脚手板为50厚木板，两头用4mm钢丝箍筋两道。
(6)脚手架地基在回填土完成后，站杆下做200宽100厚通长混凝土带，再铺50厚，4m长木板，以避免不均匀沉降．
(7)搭设要点:
1）垫板铺设平稳，不悬空，拉水平线控制。
2）内立杆距墙面300mm，相临立杆接头位置错开，并不小于500mm。
3）上下横杆的接头位置应错开布置在不同立杆纵距
中，与相临立杆的距离不大于纵距的三分之一，同一排大横杆水平偏差不大于50mm。
（8）脚手板要铺满、铺平、铺稳，不得有探头板。
（9）吊挂安装要点：1）精心设计，严密组织。
2）结构施工预埋好固定吊栏所使用的锚环。
3）数量充足，位置适当，保证其整体性和强度刚度。
4）屋顶挑梁、吊索、提升机具以及防坠落装置灵敏可靠，安装牢固。
2垂直运输
为解决工程施工中材料垂直运输问题，我们在楼南侧设一台50m臂长的塔吊,另设一台双笼外用电梯，以解决部分材料运输和人员上下问题。
