绝对值编码器的工作原理绝对值编码器是一种用于测量旋转或线性位移的装置，它能够提供非常精确的位置信息。
本文将详细介绍绝对值编码器的工作原理及其应用。
一、绝对值编码器的基本原理绝对值编码器通常由光学或磁性元件组成，它们能够将物理位移转换为电信号。
在光学编码器中，光源照射在光栅上，光栅上有一系列的透明和不透明条纹。
当光栅随着物体的运动而移动时，光通过光栅的透明条纹和不透明条纹的变化将产生一个脉冲信号。
这些脉冲信号经过解码后，可以得到物体的准确位置信息。
磁性编码器使用磁性条纹代替光栅，通过磁场的变化来产生脉冲信号。
磁性编码器的优点是可以在恶劣的环境条件下工作，例如高温、高湿度和强磁场等。
二、绝对值编码器的工作原理绝对值编码器可以分为单圈和多圈两种类型。
1. 单圈绝对值编码器单圈绝对值编码器通过一个光栅或磁性条纹来测量物体的位置。
它具有一个固定的起始位置，当物体开始运动时，编码器会记录下当前位置，并将其编码为一个二进制码。
这个二进制码可以表示物体的绝对位置，而不仅仅是相对位移。
2. 多圈绝对值编码器多圈绝对值编码器通过多个光栅或磁性条纹来测量物体的位置。
每个光栅或磁性条纹都有一个固定的起始位置，它们之间的相对位置可以表示物体的绝对位置。
多圈绝对值编码器通常具有更高的精度和解析度，适用于需要更精确位置信息的应用。
三、绝对值编码器的应用绝对值编码器在许多领域都有广泛的应用，包括机械工程、自动化控制、机器人技术、医疗设备等。
1. 机械工程在机械工程中，绝对值编码器常用于测量机器工具的位置和运动。
它们可以提供高精度的反馈信号，帮助控制系统实现精确的位置控制。
2. 自动化控制在自动化控制系统中，绝对值编码器可用于测量各种设备的位置和运动，例如电机、线性导轨和液压缸等。
它们可以提供准确的位置反馈，使控制系统能够实时监测和调整设备的位置。
3. 机器人技术绝对值编码器在机器人技术中起着关键作用。
它们被用于测量机器人关节的位置和运动，帮助机器人实现精确的姿态控制和路径规划。
绝对式编码器工作原理
绝对式编码器工作原理
绝对式编码器是一种用于测量旋转位置的设备，它可以提供准确的绝对位置信息。
其工作原理如下：
1. 光学原理：绝对式编码器使用光学传感技术来测量位置。
它包括一个发光装置和一个接收装置，发光装置会发出光束并照射到编码盘上。
2. 编码盘：编码盘是一个圆盘，上面按照一定规律分布着光学编码器，通常有两个或多个同心圆环。
每个编码器包含了一组条纹，条纹之间的间距会根据位置的不同而有所变化。
3. 光束反射和接收：当光束照射到编码盘上的条纹上时，光束会被反射回接收装置。
接收装置可以检测到光束的强度，并将其转换为电信号。
4. 信号处理：接收装置会将接收到的光信号转换为数字信号，并通过信号处理器进行处理。
信号处理器会根据不同的编码方式解析光信号，以确定位置信息。
5. 位置计算：根据接收到的数字信号，绝对式编码器可以准确计算出旋转位置的数值。
每个条纹上的编码器对应着一个唯一的二进制码，通过解析每个编码器的状态，可以确定具体的位置。
绝对式编码器相对于增量式编码器的优势在于，它可以直接提供准确的位置信息，不需要进行初始化或复位操作。
由于光学
原理的使用，绝对式编码器也具有较高的精度和分辨率。
这使得绝对式编码器在许多应用领域中被广泛使用，如机械加工、自动化控制系统等。
多圈绝对编码器结构
多圈绝对编码器结构多圈绝对编码器是一种广泛应用于测量、控制、导航和机器人等领域的传感器设备。
它能够提供高精度的位置、速度和角度信息，并具备长寿命、稳定性好的特点。
在工程实践中，多圈绝对编码器的结构主要包括光学、磁性、电容式和电磁式等若干种类型。
一、光学多圈绝对编码器光学多圈绝对编码器的主要原理是利用光栅、编码盘和光电传感器等组件实现角度和位置的测量。
光学多圈绝对编码器的结构一般由光源、编码盘、光电传感器、信号处理电路和输出接口等部分组成。
其中，光源发射光束，经过编码盘上的光栅条纹后，由光电传感器接收反射的光束并转化成电信号，最后由信号处理电路将电信号转化成数字信号输出给外部设备。
二、磁性多圈绝对编码器磁性多圈绝对编码器通过磁盘、磁头和传感器等组件实现对位置和角度的测量。
磁性多圈绝对编码器的主要结构由磁盘、固定在磁盘上的磁头以及磁敏传感器组成。
磁盘上的磁性区域分布规律对应着特定的位置和角度，当磁头与磁盘相对运动时，通过磁敏传感器检测磁场的变化，进而转化成电信号输出给外部设备。
三、电容式多圈绝对编码器电容式多圈绝对编码器运用电场感受和测量器件实现对位置和角度的测量。
电容式多圈绝对编码器的结构主要由电容感应信号处理器、电容传感器和信号输出电路等组成。
电容传感器产生电场，当有物体进入电场范围内时，电容传感器就能够感受到物体对电场的影响从而转化成电信号。
最后，通过信号处理电路将电信号转化成数字信号输出给外部设备。
四、电磁式多圈绝对编码器电磁式多圈绝对编码器主要通过感应器和信号处理器实现对位置和角度的测量。
电磁式多圈绝对编码器的结构主要有电感传感器、电容传感器、磁敏传感器、磁阻传感器等组成。
这些传感器通过电磁感应原理，将位置和角度信息转化成电信号。
然后，通过信号处理电路将电信号转化成数字信号输出给外部设备。
综上所述，多圈绝对编码器结构主要包括光学、磁性、电容式和电磁式等多种类型。
每种类型的结构都有其特定的优点和应用领域，可以满足不同场合对于位置、速度和角度信息的高精度测量需求。
多圈绝对编码器结构
多圈绝对编码器结构1.结构：编码盘是一个圆形的盘状物体，上面刻有等距离的光栅或磁矩阵。
通常使用光栅编码器或磁栅编码器来实现编码盘的制作。
光栅编码器使用光栅来进行光遮蔽和透射，磁栅编码器则使用磁矩阵来进行磁场的变化。
光电传感器作为编码盘上刻有光栅或磁栅的传感器，用来感知光栅或磁栅上的遮挡和透射情况。
常见的光电传感器有光电二极管、光电三极管和光电二极管阵列等。
扇形转子是用于传动编码盘的组件，通常与编码盘轴向相连。
当扇形转子转动时，编码盘也会跟随转动，从而改变光电传感器上的光栅或磁栅的遮挡和透射情况。
解码器是用于将光电传感器上感知到的光栅或磁栅信号转换成相应的位置信息的电子电路。
解码器通常采用计数器或移位寄存器等电子元件来实现对信号的处理和解码。
控制器是用于接收并处理从解码器中获取的位置信息的电子设备。
控制器通常具有计算和存储能力，可以实现对多个圈数的编码器位置信息的处理和精确计算。
2.工作原理：当编码盘转动时，光栅或磁栅会经过光电传感器，遮挡和透射的变化将导致光电传感器上接收到的信号发生变化。
通过识别这些变化的规律，就可以确定编码盘的具体位置。
光电传感器将感知到的光栅或磁栅信号传送给解码器，解码器对信号进行处理，将其转换成相应的位置信息。
解码器通常会将这些位置信息以数字信号的形式输出。
控制器接收解码器输出的数字信号，对其进行计算和存储。
控制器可以根据不同的编码盘和光栅或磁栅的规格，准确计算编码盘的位置，并进行高精度的测量。
总结：多圈绝对编码器通过多个圆形码盘和光电传感器，实现对位置信息的高精度测量。
它的结构由编码盘、光电传感器、扇形转子、解码器和控制器等组件组成，其工作原理基于光栅或磁栅的遮挡和透射机制。
多圈绝对编码器在工业自动化、机器人控制以及无人驾驶等领域中发挥着重要作用，可以实现对位置信息的准确测量和控制。

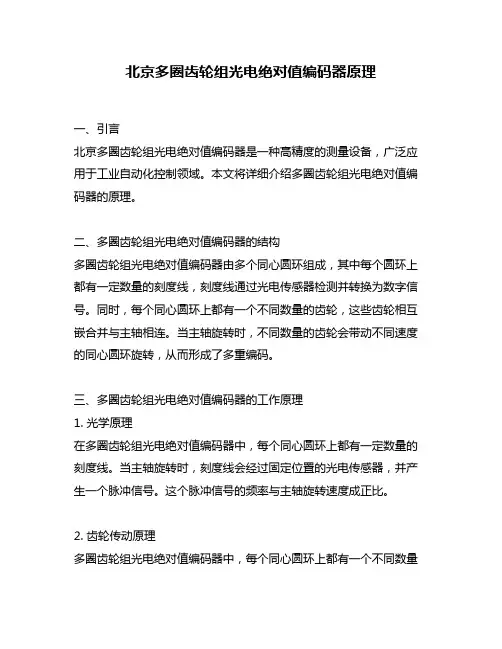

北京多圈齿轮组光电绝对值编码器原理
北京多圈齿轮组光电绝对值编码器原理一、引言北京多圈齿轮组光电绝对值编码器是一种高精度的测量设备，广泛应用于工业自动化控制领域。
本文将详细介绍多圈齿轮组光电绝对值编码器的原理。
二、多圈齿轮组光电绝对值编码器的结构多圈齿轮组光电绝对值编码器由多个同心圆环组成，其中每个圆环上都有一定数量的刻度线，刻度线通过光电传感器检测并转换为数字信号。
同时，每个同心圆环上都有一个不同数量的齿轮，这些齿轮相互嵌合并与主轴相连。
当主轴旋转时，不同数量的齿轮会带动不同速度的同心圆环旋转，从而形成了多重编码。
三、多圈齿轮组光电绝对值编码器的工作原理1. 光学原理在多圈齿轮组光电绝对值编码器中，每个同心圆环上都有一定数量的刻度线。
当主轴旋转时，刻度线会经过固定位置的光电传感器，并产生一个脉冲信号。
这个脉冲信号的频率与主轴旋转速度成正比。
2. 齿轮传动原理多圈齿轮组光电绝对值编码器中，每个同心圆环上都有一个不同数量的齿轮。
这些齿轮相互嵌合并与主轴相连。
当主轴旋转时，不同数量的齿轮会带动不同速度的同心圆环旋转，从而形成了多重编码。
3. 编码原理多圈齿轮组光电绝对值编码器中，每个同心圆环上都有一定数量的刻度线和一个不同数量的齿轮。
当主轴旋转时，刻度线会经过固定位置的光电传感器，并产生一个脉冲信号。
同时，不同数量的齿轮也会带动不同速度的同心圆环旋转，并产生一系列数字编码。
通过将这些数字编码进行组合，就可以得到精确的角度值。
四、多圈齿轮组光电绝对值编码器的优点1. 高精度：由于采用了多重编码和高精度光电传感器技术，多圈齿轮组光电绝对值编码器的测量精度非常高，可以达到0.001度。
2. 高稳定性：多圈齿轮组光电绝对值编码器采用了高品质的材料和制造工艺，具有很高的稳定性和可靠性。
3. 高速度：多圈齿轮组光电绝对值编码器的响应速度非常快，可以达到每秒数千个脉冲。
五、总结多圈齿轮组光电绝对值编码器是一种高精度、高稳定性、高速度的测量设备。
它采用了多重编码和高精度光电传感器技术，可以达到0.001度的测量精度。

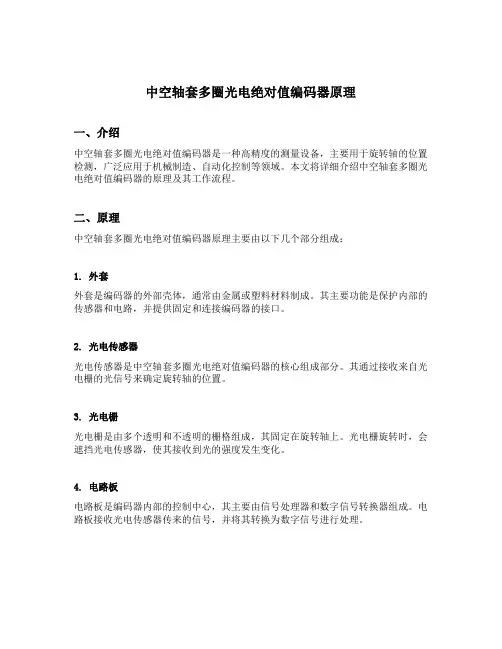

中空轴套多圈光电绝对值编码器原理
中空轴套多圈光电绝对值编码器原理一、介绍中空轴套多圈光电绝对值编码器是一种高精度的测量设备，主要用于旋转轴的位置检测，广泛应用于机械制造、自动化控制等领域。
本文将详细介绍中空轴套多圈光电绝对值编码器的原理及其工作流程。
二、原理中空轴套多圈光电绝对值编码器原理主要由以下几个部分组成：1. 外套外套是编码器的外部壳体，通常由金属或塑料材料制成。
其主要功能是保护内部的传感器和电路，并提供固定和连接编码器的接口。
2. 光电传感器光电传感器是中空轴套多圈光电绝对值编码器的核心组成部分。
其通过接收来自光电栅的光信号来确定旋转轴的位置。
3. 光电栅光电栅是由多个透明和不透明的栅格组成，其固定在旋转轴上。
光电栅旋转时，会遮挡光电传感器，使其接收到光的强度发生变化。
4. 电路板电路板是编码器内部的控制中心，其主要由信号处理器和数字信号转换器组成。
电路板接收光电传感器传来的信号，并将其转换为数字信号进行处理。
5. 输出接口输出接口是将编码器的测量结果输出到外部设备的部分。
常见的输出接口有模拟信号输出和数字信号输出两种方式。
三、工作流程中空轴套多圈光电绝对值编码器的工作流程可以分为以下几个步骤：1. 光信号的接收编码器安装在旋转轴上后，光电栅会旋转，通过光电传感器接收到光信号。
根据光信号的强弱变化，可以确定旋转轴的位置。
2. 信号处理光电传感器接收到的光信号经过放大和滤波等处理后，被送入电路板中的信号处理器。
信号处理器对信号进行进一步的处理和增强，提高测量的精度和稳定性。
3. 数字信号转换经过信号处理之后，光电传感器发出的模拟信号被转换为数字信号。
数字信号转换器将模拟信号进行采样和数值化处理，转换成计算机可以识别和处理的数字信号。
4. 位置计算通过对数字信号的处理和分析，编码器可以计算出旋转轴的绝对位置。
常见的位置表示方式有二进制和格雷码两种方式。
5. 输出结果编码器将计算出的旋转轴位置信息通过输出接口输出到外部设备。
中空轴套多圈光电绝对值编码器原理
中空轴套多圈光电绝对值编码器原理
中空轴套多圈光电绝对值编码器是一种应用于机械装置上的重
要测量装置。
它可以精确地测量物体的旋转角度，因此被广泛应用于工业生产、机械加工等领域。
该编码器的原理是基于多圈光电编码技术的。
它由中空轴套、多圈码盘、光电传感器、信号处理电路等组成。
当物体旋转时，中空轴套也会跟着旋转，而多圈码盘则安装在中空轴套上。
在多圈码盘的表面上，有着若干个边缘被刻上黑白条纹的环形编码带，每个环形编码带都和一个光电传感器相对应。
当物体旋转时，编码带上的黑白条纹会一个一个地通过光电传感器，形成一系列的光电脉冲信号。
这些信号会被处理电路进行处理，最终转化成一个二进制编码，表示物体的旋转角度。
中空轴套多圈光电绝对值编码器的优点是具有高精度、高分辨率、高可靠性等特点。
它可以实时地监测被测物体的旋转状态，并输出准确的测量结果。
在工业生产中，它被广泛应用于各种机械装置、自动化生产设备、机器人等领域。
同时，中空轴套多圈光电绝对值编码器还具有易于安装、操作简单、使用寿命长等优点，为工业生产提供了强有力的技术支持。
- 1 -。
多圈绝对值编码器原理
多圈绝对值编码器原理
多圈绝对值编码器是一种能够测量旋转角度和位置的传感器，它通过在编码器内部的光电传感器和编码盘的配合，将旋转角度转换为数字信号输出。
编码器内部的编码盘上刻有许多等间距的透光和不透光区域，当编码器旋转时，光电传感器会检测到编码盘上的透光和不透光区域，并产生相应的电信号。
这些电信号经过编码器内部的处理电路，被转换为数字信号输出。
多圈绝对值编码器的原理是在编码盘上增加了一个多层的编码环，每一层编码环上都刻有不同的编码信息。
当编码器旋转时，编码盘上的透光和不透光区域会依次通过光电传感器，产生多个数字信号。
这些数字信号经过编码器内部的处理电路，可以计算出编码器的旋转角度和位置。
多圈绝对值编码器的优点是可以测量超过一圈的旋转角度，并且在断电或重置后，仍然能够保持编码器的位置信息。
这使得多圈绝对值编码器在工业控制、机器人、自动化设备等领域得到了广泛的应用。
多圈绝对值编码器的作用 -回复
多圈绝对值编码器的作用-回复多圈绝对值编码器是一种常用的编码器，主要用于将机械运动转化为数字信号。
它的作用在于提供精确的位置反馈，并且具有高分辨率、高精度和可靠性的特点。
本文将以多圈绝对值编码器的作用为主题，逐步解析其原理和应用。
第一部分：引言（150字）多圈绝对值编码器是现代自动控制系统中重要的位置反馈设备。
它广泛应用于驱动系统中，如工业机器人、数控机床、医疗设备等。
多圈绝对值编码器通过测量转动物体的位置来提供精确的位置反馈，从而实现控制系统的闭环控制。
本文将介绍多圈绝对值编码器的原理、结构和应用，以及它在不同领域中的重要性。
第二部分：多圈绝对值编码器的原理（500字）多圈绝对值编码器采用的是光电探测原理。
其基本组成部分包括一个光源、光电传感器和编码盘。
编码盘通常采用玻璃材料制成，上面有很多等距排列的透明窗口。
当光源照射到编码盘上时，光线会透过窗口进入光电传感器中。
编码盘的核心是一个很小的、直径小于1mm的透明圆环，也称为光电码盘。
光电码盘上分布着微小而精细的栅格，可以提供非常高的分辨率。
光电码盘通常由两部分组成：位置信息码环和圆环。
位置信息码环是由各种不同颜色的透明窗口组成的。
这些窗口按照一定的规律分布，每个窗口代表一个二进制位。
通过透光窗口的数目，可以得到一个唯一的编码，用于表示转子的位置。
圆环是围绕位置信息码环的外部。
它具有等距的透明窗口，数量通常比位置信息码环多。
圆环的主要作用是提供圆周测量，即确定转子的旋转圈数。
通过测量圆环上的窗口数量，可以计算转子的旋转角度。
在使用过程中，光源会不断照射编码盘上的透明窗口，光电传感器会感知到透过窗口的光线。
通过测量光线透过的窗口数量，我们可以计算出编码器的位置和旋转角度。
第三部分：多圈绝对值编码器的结构（400字）多圈绝对值编码器的结构分为机械部分和电子部分。
机械部分包括编码盘、轴、轴承等。
编码盘通常由金属或玻璃材料制成，具有精确的尺寸和图案。
轴是将编码盘固定到被测物体上的部件，用于与被测物体的运动相连。
omron 多圈绝对值编码器 模值
omron 多圈绝对值编码器模值[Omron多圈绝对值编码器模值]Omron是一家全球知名的自动化解决方案提供商，其多圈绝对值编码器模值技术在机械控制和自动化领域有着广泛的应用。
本文将详细介绍Omron多圈绝对值编码器的模值原理、应用场景、特点以及未来发展趋势等方面。
第一部分：多圈绝对值编码器的基本原理多圈绝对值编码器是一种用于测量旋转位置和角度的设备。
它能够精确地确定旋转物体相对于初始位置的位置或角度，并能够实时输出具体数值表示。
模值是多圈绝对值编码器的一个重要概念，它是指编码器输出的一系列数字码值的范围。
Omron多圈绝对值编码器的模值原理是基于光电测量和数字信号处理技术。
编码器通过安装在旋转物体上的编码盘，将旋转的位置转换为光信号。
光电传感器测量光信号的变化，并将其转换为电信号。
电信号经过数字信号处理器处理后，输出具体的模值信息。
第二部分：多圈绝对值编码器的应用场景多圈绝对值编码器模值技术广泛应用于机械控制和自动化领域的各个方面。
以下是一些常见的应用场景：1. 机械加工：多圈绝对值编码器可用于控制机床、数控刀具和自动定位装置等。
通过精确定位和测量旋转角度，可以实现高精度的加工过程。
2. 电动汽车：在电动汽车的发动机和电机控制系统中，多圈绝对值编码器用于准确测量电机的旋转位置和速度，以便实现精确的控制。
3. 机器人技术：多圈绝对值编码器可以用于机器人关节和手臂的定位和控制。
这对于精确操作和执行复杂任务非常重要。
4. 医疗设备：在医疗设备中，多圈绝对值编码器可用于控制和定位X射线机、CT扫描仪和手术机器人等。
它们可以提高医疗设备的准确性和稳定性。
第三部分：多圈绝对值编码器的特点多圈绝对值编码器具有以下特点，使其成为众多自动化应用中的首选设备：1. 高精度：多圈绝对值编码器可以提供非常精确的位置和角度测量，一般具有亚微米的分辨率。
2. 高速度：多圈绝对值编码器具有快速的响应速度和高采样率，能够满足高速旋转和快速运动的要求。
多圈绝对值编码器 模值保持 台达
多圈绝对值编码器模值保持台达
一、多圈绝对值编码器简介
多圈绝对值编码器是一种高精度的传感器设备，主要用于工业自动化领域。
它能够将旋转运动转换为数字信号，实现对转动轴的精确控制。
多圈绝对值编码器具有抗干扰能力强、输出信号稳定、安装简便等特点，被广泛应用于各种机械设备中。
二、模值保持原理
多圈绝对值编码器的原理主要是通过光学、磁性或电磁感应等方式，将旋转运动的角位移转换为电信号。
其中，模值保持技术是多圈绝对值编码器的核心原理之一。
它能够在旋转轴每转一圈时，输出一个固定的脉冲信号，从而实现对旋转角度的准确测量。
此外，模值保持技术还能保证编码器在断电后，重启时能够准确地恢复到之前的位置，避免因断电造成的数据丢失。
三、台达多圈绝对值编码器优势及应用
台达多圈绝对值编码器在国内外市场上享有较高的声誉。
其主要优势如下：
1.高精度：台达多圈绝对值编码器采用先进的制造工艺，保证了产品的精度达到±0.1%。
2.抗干扰能力强：台达多圈绝对值编码器具有良好的抗电磁干扰和抗射频干扰能力，适应各种恶劣环境。
3.稳定性好：台达多圈绝对值编码器采用独特的信号处理技术，保证了输出信号的稳定性和可靠性。
4.宽电压范围：台达多圈绝对值编码器支持宽电压范围，适应不同电源环境。
5.应用广泛：台达多圈绝对值编码器广泛应用于各类自动化设备，如数控机床、机器人、电动汽车等。
总之，台达多圈绝对值编码器凭借其优秀的性能和广泛的应用领域，成为了工业自动化领域的理想选择。
17位多圈绝对值编码器回原点 -回复
17位多圈绝对值编码器回原点-回复标题：17位多圈绝对值编码器回原点：原理与实现引言：随着科技的发展，绝对值编码器在工业领域中扮演着重要的角色。
17位多圈绝对值编码器作为一种高精度的位移检测装置，广泛应用于机械制造、自动化控制等领域。
然而，在使用过程中，绝对值编码器偶尔会出现需要回到原点的情况。
本文将详细介绍17位多圈绝对值编码器回原点的原理与实现方法，帮助读者深入了解该技术并掌握操作技巧。
第一部分：绝对值编码器的工作原理1.1 绝对值编码器的定义和分类绝对值编码器是一种可以提供绝对位置信息的位移传感器，根据工作原理的不同，可以分为光学式绝对值编码器和磁性绝对值编码器。
1.2 17位多圈绝对值编码器的特点与优势17位多圈绝对值编码器是一种高分辨率的位移传感器，具有高精度、迅速响应、抗干扰等特点，常用于高精度定位控制系统中。
第二部分：绝对值编码器回原点的需求与原理2.1 回原点的需求在某些情况下，绝对值编码器需要回到原点位置，例如系统断电后需要重新校准位置等。
2.2 回原点的原理17位多圈绝对值编码器的回原点原理基于反射光束扫描技术，通过检测光学信号与标定位之间的差值来确定位置。
第三部分：17位多圈绝对值编码器回原点的具体步骤3.1 确定回原点的位置在进行回原点操作之前，需要首先确定目标回原点的位置，例如在编码器的一圈上标记一个特定位置作为原点。
3.2 开始回原点操作a) 将编码器设置为回原点模式。
该模式下，编码器将根据设定的原点位置进行回原点操作。
b) 向编码器发送回原点指令。
根据编码器的不同型号和通讯协议，回原点指令可能是特定的指令码或信号。
c) 编码器接收到回原点指令后，开始执行回原点动作。
编码器将自动移动到原点位置，并进行标定。
d) 等待编码器回原点完成。
回原点操作通常需要一定的时间，等待过程中需要保持稳定，待编码器完成回原点后，会输出一个回原点完成的信号。
第四部分：常见问题及解决方案4.1 回原点过程中出现的问题在回原点操作过程中，可能会出现回原点失败、原点位置偏移等问题。
北京多圈齿轮组光电绝对值编码器原理
北京多圈齿轮组光电绝对值编码器原理北京多圈齿轮组光电绝对值编码器是一种广泛应用于机械工业领域的传感器，主要用于测量旋转角度。
它通过齿轮组和光电传感器的相互作用，实现对旋转位置的准确测量，具有精度高、抗干扰能力强等特点。
本文将详细介绍北京多圈齿轮组光电绝对值编码器的工作原理。
在编码器工作时，主轴与测量对象的旋转轴相连，旋转时带动同心齿轮转动。
每个同心齿轮上都有固定数量的齿，形成齿轮组。
读数盘是一个圆形的光学图案，由一系列光栅窗口和透明区域构成。
光电传感器位于固定部分的下方，与读数盘的光栅窗口对应。
通过光电传感器的发光二极管发射光线，照射到读数盘上的光栅窗口上。
当光线通过光栅窗口时，传感器接收到光信号。
根据光信号的变化，可以确定光栅窗口的数量，进而测量出旋转的角度。
光电传感器接收到的光信号经过放大和滤波处理后，转化为数字信号。
每个光栅窗口对应一个二进制编码，由多个二进制位组成。
光电传感器将这些二进制位组合成一个绝对旋转角度值，通过输出口输出。
编码器的工作原理是基于光栅窗口与光电传感器之间的相互作用。
当光栅窗口与光电传感器对准时，固定部分的光电传感器接收到的光信号最强。
而当光栅窗口偏离光电传感器时，传感器接收到的光信号逐渐减弱。
通过检测光信号的强弱变化，可以确定光栅窗口的数量，进而确定旋转的角度。
总结来说，北京多圈齿轮组光电绝对值编码器通过齿轮组和光电传感器的相互作用，实现对旋转位置的准确测量。
它的工作原理是基于光栅窗口与光电传感器之间的相互作用，在旋转过程中通过检测光信号的变化确定旋转角度。
该编码器具有精度高、抗干扰能力强等特点，广泛应用于机械工业领域。
多圈绝对值编码器主动归零_解释说明
多圈绝对值编码器主动归零解释说明1. 引言1.1 概述本文将探讨的主题是多圈绝对值编码器主动归零技术。
随着科技的不断进步和工业自动化领域的快速发展，多圈绝对值编码器在定位和测量方面发挥了重要作用。
然而，由于外界干扰和能耗等因素的存在，编码器可能存在误差累积的问题。
为了解决这一问题，提出了多圈绝对值编码器主动归零技术。
1.2 文章结构本文分为五个部分：引言、多圈绝对值编码器主动归零、应用场景与优势、技术挑战与解决方案以及结论与展望。
在引言中我们将介绍文章的概述和目标，在接下来的部分中将详细说明多圈绝对值编码器主动归零技术的原理、概念与实现方法，并探讨该技术在工业自动化领域中的应用案例及其优势和价值。
此外，我们还将从技术挑战角度出发，提出两种解决方案并进行详细分析比较。
最后，在结论与展望部分，我们将对多圈绝对值编码器主动归零技术进行总结评价，并展望其未来可能的发展方向。
1.3 目的本文旨在介绍多圈绝对值编码器主动归零技术，并深入探讨其原理、概念、实现方法及其在工业自动化领域中的应用案例和优势。
同时，我们将分析该技术面临的技术挑战，并提出解决方案进行比较。
最后，我们将对多圈绝对值编码器主动归零技术进行评价和总结，并展望其未来的研究和应用前景。
通过本文的阐述，读者将能够全面了解并深入思考多圈绝对值编码器主动归零技术在工业自动化领域中的重要性和应用前景。
2. 多圈绝对值编码器主动归零：2.1 多圈绝对值编码器的原理：多圈绝对值编码器是一种用于测量物体位置和运动的传感器。
它由一个光电传感器和一个标有黑白条纹的码盘组成。
当物体运动时，光电传感器会检测到黑白条纹的变化，并将其转换为电信号。
通过解码这些电信号，可以准确确定物体相对于初始位置的位置和方向。
2.2 主动归零的概念与意义：在某些应用场景中，需要定期将多圈绝对值编码器重新校准到一个已知的零点位置。
这个过程称为主动归零，它能确保系统准确地计算出物体当前位置，并提高测量精度和稳定性。
17位多圈绝对值编码器 反射式
17位多圈绝对值编码器是一种常用的反射式编码器，主要用于测量旋转运动的角度和位置。
它采用了多圈编码技术，能够更准确地测量角度，并且具有较高的分辨率和稳定性。
在工业自动化控制系统、机器人、数控机床等领域都有广泛的应用。
我们来看一下17位多圈绝对值编码器的工作原理。
它由若干个光栅编码盘组成，每个编码盘上都有一定数量的光栅线，可以通过光电传感器检测光栅线的变化来确定角度和位置。
而且，由于采用了多圈设计，编码器可以在每个圈上进行绝对值编码，避免了单圈编码器在电源关闭后位置丢失的问题，保证了测量的准确性和可靠性。
我想强调17位多圈绝对值编码器的高精度和高稳定性。
由于它采用了多圈设计，能够获得更高的分辨率，可以实现更精确的位置测量。
而且，其结构设计合理，具有较强的抗干扰能力和抗震性，能够在恶劣的工作环境下稳定运行，保证了测量系统的可靠性和稳定性。
在实际应用中，17位多圈绝对值编码器可以与PLC、数控系统等设备配合使用，实现精准的位置控制和运动控制。
尤其在精密加工、半导体制造、医疗设备等领域，其高精度和稳定性能够有效提高生产效率和产品质量，受到了广泛的认可和应用。
17位多圈绝对值编码器作为一种重要的角度和位置测量设备，具有精度高、稳定性好、可靠性强的特点，适用于各种工业控制系统和自动化设备。
未来随着工业4.0的发展，它将会有更广阔的应用前景，并且不断地得到技术创新和改进。
这是我对17位多圈绝对值编码器的个人观点和理解，希望对你有所帮助。
如果还有其他需要，请随时告诉我。
17位多圈绝对值编码器的工作原理是基于光栅编码盘的设计。
光栅编码盘是由许多光栅线组成的，光栅线的变化可以通过光电传感器来检测。
当发生角度和位置的变化时，光栅线也会相应地改变，光电传感器就可以将这些变化转换成电信号，从而确定角度和位置的具体数值。
由于17位多圈绝对值编码器采用了多圈设计，每个圈都可以进行绝对值编码，因此可以避免单圈编码器在电源关闭后位置丢失的问题。
多圈绝对值编码器工作原理
多圈绝对值编码器工作原理
多圈绝对值编码器是一种用于测量物体位置的传感器，它通过触发物
体表面的磁场变化来产生数字信号。
它主要由一个旋转磁性码盘和一个接
收器组成，其中的码盘由多个磁性区域组成，可以在旋转时改变磁场分布。
接收器通过检测这些磁场变化来确定物体的位置，并将其转换为数字信号
输出。
在工作时，物体上的旋转磁性码盘会产生变化的磁场分布。
主码圈通
常由一段离散的磁性材料组成，这些材料在磁场变化时会产生电势变化。
辅助码圈则由多个通道组成，每个通道都包含了特定位置的转换点，当编
码器旋转时，这些转换点会依次触发。
接收器是编码器的主要组成部分，它用于检测和解码从码盘传输过来
的信号，并将其转换为数字输出。
接收器通常采用霍尔元件或磁敏电阻来
检测磁场的变化。
这些传感器中的每个元件都与一个放大器相连，用于增
强信号的强度。
接收器还包含一个解码器，用于将接收到的信号转换为数
字输出。
解码器通常是一个数字逻辑电路，它可以根据接收到的信号确定
物体的位置。
总的来说，多圈绝对值编码器是一种基于磁场变化的传感器，它通过
检测物体表面磁场的变化来确定物体的位置，并将其转换为数字信号输出。
它在工业和科学领域中扮演着重要的角色，提供了高精度和实时的位置反馈。
绝对值多圈编码器概述
绝对值多圈编码器概述
编码器的工作原理基于磁性固定盘和传感器单元之间的磁场交互作用。
磁性固定盘上通常具有多个磁极，通过旋转磁性固定盘，传感器单元可以
测量到磁场的变化。
传感器单元通常由一对磁敏元件组成，如霍尔元件或
磁电阻元件。
这些磁敏元件可以测量到磁场的强度和方向，并将其转换为
电信号。
绝对值多圈编码器具有高精度、高分辨率和高重复性的优点。
它们可
以在广泛的应用领域中使用，如工业自动化、机器人技术、航空航天和医
疗设备等。
由于其直接测量旋转位置的能力，绝对值多圈编码器在需要准
确和可靠的位置反馈的应用中非常重要。
在选择绝对值多圈编码器时，需要考虑几个关键因素。
首先是分辨率，即编码器能够检测到的最小旋转位置的变化。
分辨率越高，编码器对位置
的测量越精确。
其次是准确性和重复性，编码器应能够以高精度和一致性
地测量位置。
此外，耐用性和可靠性也是重要的考虑因素，编码器需要能
够承受恶劣的环境条件和长时间的使用。
总之，绝对值多圈编码器是一种用于测量旋转角度或位置的高精度传
感器。
它们通过直接测量旋转位置的绝对值，而不需要计数器或计时器来
确定位置。
绝对值多圈编码器具有高分辨率、高准确性和高重复性的优点，并在工业和科技领域中得到广泛应用。
选择适合的编码器时，需考虑分辨率、准确性、重复性、耐用性和可靠性等关键因素。
多圈绝对值编码器工作原理
多圈绝对值编码器工作原理多圈绝对值编码器工作原理
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
绝对值多圈有电子增量计圈与机械绝对计圈等多种，（还有其他几圈方式，但不多见）。
机械绝对计圈，无论是每圈位置是绝对的，而且圈数也是绝对值的，但是，这样的话，圈数就有个范围，例如现在较多的4096圈和65536圈两种。
这样，就有人提出来，超过圈
数还算不算绝对的？在一次加工中不超过圈数，或停电移动不超过1/2圈数，当然是绝对的。
电子增量计圈，通过电池记忆圈数，实际上是单圈绝对，多圈增量，好处是省掉了一组机械齿轮，经济、体积小且没有圈数限制，似乎也不错，但是他毕竟是多圈增量的，不能算真正意义上的绝对值，什么是真正意义上的绝对值？就是不依赖于前次历史的直接读数。
它在停电后，由于电池低功耗的要求，移动的速度与范围其实是有限制的，另外加上电池的因数，可靠性方面还是要有疑问的。
尤其是如果计圈的失误，反而无法找到原来的绝对位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010-04-30 08:14
传统的绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。
编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
单圈绝对值编码
多圈绝对值编码器
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度.
绝对值多圈有电子增量计圈与机械绝对计圈等多种，（还有其他几圈方式，但不多见）。
机械绝对计圈，无论是每圈位置是绝对的，而且圈数也是绝对值的，但是，这样的话，圈数就有个范围，例如现在较多的4096圈和65536圈两种。
这样，就有人提出来，超过圈数还算不算绝对的在一次加工中不超过圈数，或停电移动不超过1/2圈数，当然是绝对的。
电子增量计圈，通过电池记忆圈数，实际上是单圈绝对，多圈增量，好处是省掉了一组机械齿轮，经济、体积小且没有圈数限制，似乎也不错，但是他毕竟是多圈增量的，不能算真正意义上的绝对值，什么是真正意义上的绝对值就是不依赖于前次历史的直接读数。
它在停电后，由于电池低功耗的要求，移动的速度与范围其实是有限制的，另外加上电池的因数，可靠性方面还是要有疑问的。
尤其是如果计圈的失误，反而无法找到原来的绝对位置。
事实上，很多人理解用绝对值，都是停电后移动的问题，却不了解德国人在运动控制中用机械真多圈绝对值的真正用意，由于真正的绝对值是不依赖于前次历史
的直接读数，那么，在高速中，更本不用担心丢数据，在运动控制中，也不需要一直去跟读编码器的数值，再加上EnDat 等快速通讯，可以节省出大量的时间来完成其他的运算，从而来解决高速同步，多轴联动等问题。
图中是Küebler公司多圈绝对编码器用于多圈计数的的钟表式齿轮组照片，3个齿轮，每个上面有5圈格雷码码道，共提供12位,即4096圈物理计数。
另外，展会上见过海德汉的多圈绝对编码器是6个齿轮，提高12位多圈计数；Avago的14位/12位多圈绝对编码器模块上的齿轮为7个或6个，每个齿轮有3位格雷码检测，可提供2位有效的多圈计数，另一位用于进位选通（关于这一点没完全弄明白）。
