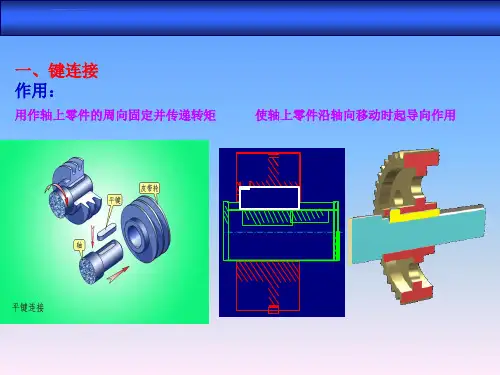

键连接与销连接课件ppt.ppt
二、花键连接
花键联接是由均布多个键齿的花键轴与带有相应键齿槽的轮 毂相配合而组成的可拆联接。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
二、花键连接
实际上是将多个平键和轴作成一体，其特点是可 传递更大的转矩，使轴上的零件能在轴上移动，具有较 好的导向性。常用的花键齿形有矩形和渐开线形。
（1）普通平键连接 主要尺寸是键宽b、键高h和键长L、
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
2、平键是标准件 规格采用：bxhxl 标记： 国标 键 型号 bxhxl GB/T 1096 键 A 16x10x100
一、键连接
分类：
按照结构特点和工作原理键分为：平键连接、半圆键连接和楔键连接等。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
1、 销的功用
销连接
销套
安全销
• 固定零件间的相对位置 • 用于轴毂件或其他零件间的连接 • 充当过载剪断元件
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
销的分类（按形状分）
（a）圆柱销
（b）圆锥销
（c）开口销
花键联接是由均布多个键齿的花键轴与带有相应键齿槽的轮 毂相配合而组成的可拆联接。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
二、花键连接
实际上是将多个平键和轴作成一体，其特点是可 传递更大的转矩，使轴上的零件能在轴上移动，具有较 好的导向性。常用的花键齿形有矩形和渐开线形。
（1）普通平键连接 主要尺寸是键宽b、键高h和键长L、
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
2、平键是标准件 规格采用：bxhxl 标记： 国标 键 型号 bxhxl GB/T 1096 键 A 16x10x100
一、键连接
分类：
按照结构特点和工作原理键分为：平键连接、半圆键连接和楔键连接等。
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
§5-1 键连接与销连接
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
1、 销的功用
销连接
销套
安全销
• 固定零件间的相对位置 • 用于轴毂件或其他零件间的连接 • 充当过载剪断元件
没有明确的价值取向和人生目标，实 现自我 人生价 值就无 从谈起 。人生 价值就 是人生 目标， 就是人 生责任 。每承 担一次 责任
销的分类（按形状分）
（a）圆柱销
（b）圆锥销
（c）开口销
13键连接销连接(课件)《机械基础》
机
构造与加工:
成对使用: 承载能力不够时用, 沿同一母线布置
械
基
础
3）楔键连接
楔键联接 结构: 工作原理: 方头楔键、钩头楔键、圆头楔键
机 械 基 础
失效形式: 工作面压溃 特点: 简单, 且可实现轮毂在轴上单向轴向固定
楔紧产生偏心, 对中性差, 不适于高速及对中要求高的场合
4）切向键连接
结构：两个普通楔键配对使用 动画
工作原理：两个上下平行面（窄面）为工作面，靠工作面上的挤压力和轴与
轮毂间的摩擦力传递转矩。
机 械 基 础
4）切向键连接
特点: 可传递大转矩，常用于轴径大于100mm，对中性要求不严的重型机械
机 械 基 础
平键连接的强度校核
1）键的材料和失效形式
材料多采用碳素钢
机
Ｃ（单圆头）型：立铣刀加工，用于轴端
械
基
础
动画
动画
平键分类
（2）导向平键（动连接） 键固定于轴上, 滑移距离小
（3）滑键（动连接）
机 械
键固定于轮毂上，移动距离较大
基
础
动画
2）半圆键连接
结构:
失效形式: 键剪断, 工作面压溃
工作原理:
特点: 便于安装, 对中好, 用于锥形轴端, 但对轴削弱大
连接
键连接和销连接
键连接和销连接
一、键连接
1.键连接的类型
键是标准件
ห้องสมุดไป่ตู้
机 械
分类：
基
础
普通平键 —（静联接） 平键 导向平键 —（动联接）
松联接
滑键 —（动联接）
键
半圆键 —（静联接）
联 接 紧联接 —楔键—（静联接，单向轴向固定）
键、销及其连接PPT
2. 普通平键的标记与尺寸选择
平键的尺寸包括：键宽b,键高h和键长L（如图），普通 平键的规格采用b×L标记。
C h R=b/2
b L
普通平键的尺寸
标记形式为：标准号 键型 键宽×键高 ×键长 GB/T 1096 键16×10×100 表示键宽16mm,键高10mm ，键长为100mm的A型普通平键。
矩形齿花键连接
渐开线齿花键连接
第三第节三节 销销连连接接
1.了解销连接基本形式。 2.了解销连接应用及特点。
如图所示链条接头用了销连接。这也是在机械中常用的 一种连接方式。那么，销连接是怎样实现连接的？图中采 用的是哪一种销？
销的应用
一、销的基本形式
销的基本形式
二、销连接的应用特点
销连接用于定位
机器都是由各种零件装配而成的。
Ⅰ
Ⅱ
a) 减速器
b) 减速器输出轴 齿轮减速器
第一节 平键连接
1．了解平键连接的种类、特点及应用。 2．掌握平键的选用方法。
齿轮减速器输出轴Ⅱ上的齿轮与轴的连接，通常是在 轴和齿轮、带轮的轮毂上加工出键槽，用键进行连接，如 下图所示。
键连接
键连接可实现轴与轴上零件（如齿轮、带轮等）之间 的周向固定，并传递运动和扭矩。键连接的分类如下：
键连接
松键连接 紧键连接
平键连接 半圆键连接 花键连接
斜键连接
切向键连接
根据用途不同，平键连接包括普通平键连接、导向平 键连接和滑键连接。
一、普通平键
普通平键连接示意图如图所示。平键连接靠键的两侧面 传递转矩，键的两侧面是工作面，因此，具有对中性好、装 拆方便、应用广泛的特点。
1. 普通平键的分类及材料
国家标准规定，在普通平键的标记中，A型键的键型可 省略不标注。

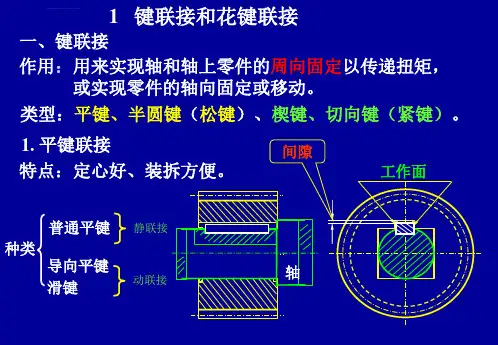

键连接与销连接ppt课件.ppt
缺点：齿根仍有应力集中、需专 用设备制造，成本高。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
应用：定心精度要求高、载荷大、或经常滑移的联接。
类型
矩形花键 ——制造容易，应用最广 渐开线花键 ——用于高强度联接
2 销联接
作用：固定零件之间的相对位置，并可传递不大的载荷。
定位销
按用途分 联接销
安全销
潘存云教授研制
类
型
圆柱销
按形状分
特点：为过盈配合，经多次拆装 后，定位精度会降低；有u8、m6、 h8、h11四种直径偏差可供选择， 以满足不同要求。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
斜度1：100
装配时将两楔键楔紧，键的窄面是工作面，所产生的压 力沿切向方向分布，当双向传递扭矩时，需要两对切向 键分布成120~130 ˚ 。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
二、花键联接的类型、特点和应用
工作面
潘存云教授研制
潘存云教授研制
潘存云教授研制
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3.
楔键联接和切向键联接 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接
A型省略字母，B型和C型必须标出代表型号的字母
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
机械基础课件键、销及其连接分解
复习巩固
机械基础 8、平键连接采用 制配合，配合松紧程度 通过改变 的宽度公差带位置实现。 9、普通平键配合面粗糙度 ，非配合面 规定为 。
机械基础
二、选择题 常用于轴径较大（d>60mm),精度要求不高、转速较低和传递转矩较大的场 合是（ ） A、平键 B、导向平键 C、楔键 D、切向键 2、可以承受不大的单向轴向力，上下两表面是工作面的连接 是 。 A、普通平键B、楔键连接C、半圆键D、花键 3、平键连接的键与轴槽采用 制配 A、基孔制 B、基轴制 C、无基准要求 D、 A或B都可以 4、普通平键的非配合尺寸的：键高按（ ）取值。 A、h11 B、h14 C、H14 D、P9
内螺纹圆柱销
内螺纹圆锥销
机械基础
练习
1.定位销的正确应用主要是考虑(____)。 A.传递横向力 B.传递转矩 C.数目不少于2个 D.自锁性 2.被定位件之一较厚时，采用(____)定位。 A.圆柱销 B.圆锥销 C.带内螺纹的圆锥销 3.平键标记"键12×36 GB1096-79"中，12×36表示(____)。 A.键高×键长 B.键宽×轴径 C.键宽×键长 D.键宽×键高 4.圆锥销和圆柱销作定位销用时，都是靠过盈配合固定在孔中。 (____)
(1)平键联接均采用基轴制配合，配合松紧 程度通过改变键槽的宽度公差带位置实 现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双 向传扭的场合。 ：
机械基础
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面 尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于 制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合 的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配 合面（键的顶面、底面和键槽的底面）规定为 Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
机械基础课件键、销连接36页PPT
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
ቤተ መጻሕፍቲ ባይዱ
机械基础课件键、销连 接
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械基础
导入正课
普通平键的标记： 键型 键宽×键长 标准号
键B16×100GB1096-79 （90）
键16×100 GB/T 1096－2003
表示键宽为16mm，键长为100mm的A型普通平键。 键B18×100 GB/T 1096－2003
表示键宽为18mm，键长为100mm的B型普通平键。
机械基础 一、平键连接
特点：
靠平键的两侧面传递转矩，键的两侧面是工作面， 对中性好；键的上表面与轮毂上的键槽底面留有间隙， 以便装配。
分类：
普通平键
导向平键
滑键
机械基础
1．普通平键
分解图
装配图
断面图
机械基础
A型
B型
C型
机械基础
平键连接的工作面两侧面 键按头部形状不同分为圆头（A型）应用广泛 、 方头（B型）常用于轴端部 单圆头（ C型）常 用于轴端部
复习巩固
机械基础 8、平键连接采用 制配合，配合松紧程度 通过改变 的宽度公差带位置实现。 9、普通平键配合面粗糙度 ，非配合面 规定为 。
机械基础
二、选择题 常用于轴径较大（d>60mm),精度要求不高、转速较低和传递转矩较大的场 合是（ ） A、平键 B、导向平键 C、楔键 D、切向键 2、可以承受不大的单向轴向力，上下两表面是工作面的连接 是 。 A、普通平键B、楔键连接C、半圆键D、花键 3、平键连接的键与轴槽采用 制配合 A、基孔制 B、基轴制 C、无基准要求 D、 A或B都可以 4、普通平键的非配合尺寸的：键高按（ ）取值。 A、h11 B、h14 C、H14 D、P9
一组切向键 切向键
两组切向键
机械基础
切向键特点
1、由一对单面有1:100斜度的楔键组成 2、键槽深，对轴削弱大，对中性差 3、对中性差，冲击、变载下易松脱。 4、一对切向键只能传递单向转矩，需要传递双 向转矩时可安装两对互成1200~1350切向键 常用于轴径较大（d>60mm)、精度要求不高、转 速较低和传递转矩较大的场合。
机械基础
半圆键及花键连接
1、会平键的标记 2、会计算平键的有效工作长度 3、了解半圆键的特点及应用场合 4、掌握花键的类型特点、定心方式、 应用场合
机械基础
1.切向键连接是由一对具有单面斜度为________的_____键组 成，它的工作面为相互平行的______。 2.平键连接中应用最广的是________型平键。 3、平键的工作面是 ，而切向键的工作面 4、一对切向键只能传递 转矩，需要传递双向转矩时可安 装两对互成 的切向键。 5、双圆头普通平键常用于轴的 ，单圆头普通平键用于 轴的 部 6.键连接中能承受一定单向轴向力的是_____________连接。 7.平键连接的三种形式，其配合制度是________；三种形式 配合的松紧程度是调节_________公差带位置实现的。
(1)平键联接均采用基轴制配合，配合松紧 程度通过改变键槽的宽度公差带位置实 现。(2)联接形式有 a.较松键联接：用于导向平键联接。 b.一般键联接：用于常用机械装置。 c.较紧键联接：用于重载、冲击载荷或双 向传扭的场合。 ：
机械基础
4.配合公差的选用
(1)键的工作面尺寸公差 键宽h9，键的非工作面 尺寸公差，键高h11;键长h14。 (2)轴槽深t，轮毂槽深t１，按标准选用，为便于 制造、测量分别用(d-t)、(d+t1)标注。 (3)键工作表面粗糙度值应小于Ra1.6，与其配合 的轴槽和轮毂粗糙度规定为Ra1.6～6.3，非配 合面（键的顶面、底面和键槽的底面）规定为 Ra6.3μ m 。 (4)轴槽和轮毂槽对轴线必须有对称度要求。
滑键固定在轮毂上 轮毂带动滑键作轴向移动
键长不受滑动距离限制
机械基础
平键的选用 1、平键是标准件，只需根据用途、轴径、 轮毂长度选取键的类型和尺寸。
• 普通平键的规格采用b×L标记
• 截面尺寸b×h根据轴径d由标准选定
• 键长L根据轮毂长度按标准查取（比 轮毂长度短5～10mm）
机械基础
3.连接形式的选用：
机械基础
机械基础
§8－1 键连接
作用：
实现轴与轴上零件（如齿轮、带轮等）之间的周向 固定，并传递运动和扭矩。 特点：结构简单，工作可靠，装拆方便，且是标准件
分类：
平键连接
松键连接 半圆键连接
键连接
紧键连接
花键连接 楔键连接 切向键连接
机械基础
一、平键连接 二、半圆键连接
三、花键连接
四、楔键和切向键连接
机械基础
键、销及其连接
§8－1 键连接 §8－2 销连接
机械基础
复习
1、键连接轴与轴上零件，实现 固定而传扭的 连接。具有 ，工作 ，装拆方便，且 键是标准件。 2、楔键联接的工作面 表面( 表面有 斜 度) • ①靠键 键槽，挤压联接、传扭 ②可承受不大的 轴向力 ③对中性 ，冲击、变载下易 用于 要求不高的 场合
机械基础 四、楔键和切向键连接
1．楔键
楔键与键槽的两个侧面不相接触，为非工作面。楔键 连接能使轴上零件轴向固定，并能使零件承受单方向的轴 向力。用于定心精度要求不高，荷载平稳和低速的场合。
普通楔键
钩头楔键
机械基础
2．切向键
由一对具有1:100斜度的楔键沿斜面拼合而成，上下 两工作面互相平行，轴和轮毂上的键槽底面没有斜度。
①Hale Waihona Puke 键两侧面挤压传扭 ②对中性好，精度高，但不能承受轴向力 ③能用于高速、变载冲击的场合
机械基础
2．导向平键
特点：工作面为两侧面轮毂可在轴上沿轴 向移动。
比普通平键长 紧定螺钉固定在键槽中 键与轮毂槽采用间隙配合 键上设有起键螺孔
机械基础
3．滑键
特点：轮毂可在轴上沿轴向移动。
机械基础
• • • • •
4.如图所示的键连接标注图，试回答下列问题： (1)图中键的尺寸8×12由尺寸____________确定。 (2)键的尺寸"8"的公差带代号是____________。 (3)键的非工作尺寸是_____________。 (4)为便于安装和其他要求，轴槽、轮毂槽对轴线必 须有___________要求。
键C18×100 GB/T 1096－2003 表示键宽为18mm，键长为100mm的C型普通平键。
机械基础
举例练习
1、圆头普通平键b×h×L=20×12×60的标记为
