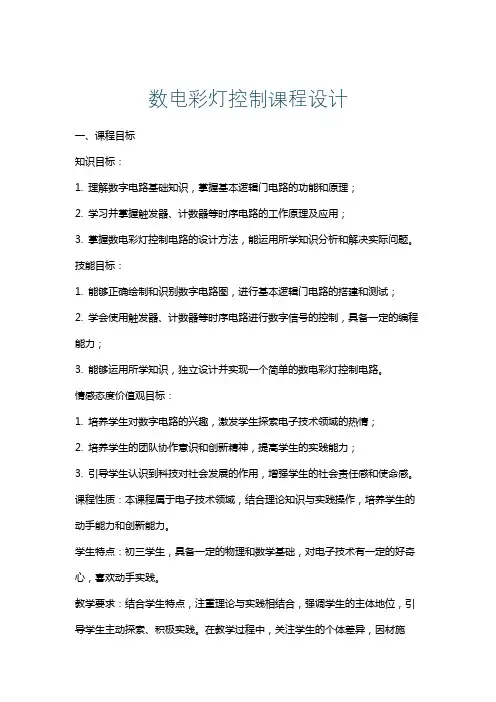

数电彩灯控制课程设计
数电彩灯控制课程设计一、课程目标知识目标：1. 理解数字电路基础知识，掌握基本逻辑门电路的功能和原理；2. 学习并掌握触发器、计数器等时序电路的工作原理及应用；3. 掌握数电彩灯控制电路的设计方法，能运用所学知识分析和解决实际问题。
技能目标：1. 能够正确绘制和识别数字电路图，进行基本逻辑门电路的搭建和测试；2. 学会使用触发器、计数器等时序电路进行数字信号的控制，具备一定的编程能力；3. 能够运用所学知识，独立设计并实现一个简单的数电彩灯控制电路。
情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发学生探索电子技术领域的热情；2. 培养学生的团队协作意识和创新精神，提高学生的实践能力；3. 引导学生认识到科技对社会发展的作用，增强学生的社会责任感和使命感。
课程性质：本课程属于电子技术领域，结合理论知识与实践操作，培养学生的动手能力和创新能力。
学生特点：初三学生，具备一定的物理和数学基础，对电子技术有一定的好奇心，喜欢动手实践。
教学要求：结合学生特点，注重理论与实践相结合，强调学生的主体地位，引导学生主动探索、积极实践。
在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。
通过课程学习，使学生能够将所学知识应用于实际问题的解决，提高学生的综合素质。
二、教学内容1. 数字电路基础知识：逻辑门电路（与门、或门、非门等），逻辑函数及其化简方法。
教材章节：第二章“数字逻辑基础”2. 时序电路原理：触发器（RS触发器、D触发器等），计数器（二进制计数器、十进制计数器等）。
教材章节：第三章“时序逻辑电路”3. 数电彩灯控制电路设计：彩灯控制电路原理，电路图绘制，元器件选型及电路搭建。
教材章节：第四章“数字电路应用”教学大纲：第一周：数字电路基础知识学习，进行逻辑门电路实验。
第二周：学习逻辑函数及其化简方法，巩固数字电路基础知识。
第三周：时序电路原理学习，触发器与计数器电路分析与实验。
数字电子技术课程设计 彩灯控制器的设计
课程设计说明书课程名称：数字电子技术课程设计题目：彩灯控制器的设计学生姓名：专业：电子信息工程班级：电信09-1学号：指导教师：李继凯日期： 2010 年 12 月 21日课程设计任务书一、设计题目彩灯控制器的设计二、主要内容及要求（1）以半导体数码管作为控制器的显示器，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后又依次显示出自然数列、奇数列、偶数列和音乐符号数列……如此周而复始，不断循环。
（2）打开电源时，控制器可自动清零，从接通电源时刻起，数码管最先显示出自然数列的0，再显示出1，然后按上述规律变化。
三、进度安排1．老师给出选题内容，课程设计的相关要求，指导时间及任务完成期限。
2. 复习数子电子技术基础的内容，扎实基础。
3．去图书馆和网上查找相关资料，并且构思整个设计思路。
4．选择适当的芯片组合电路，设计各个部分的电路图，并用仿真软件设计，改善电路图。
5．根据电路的原理写出设计方案。
6．设计方案的检查，修正，改进，按要求打印方案。
四、总评成绩指导教师学生签名彩灯控制器的设计一、设计任务与要求1、以半导体数码管作为控制器的显示器，它能自动地依次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9（奇数列），0、2、4、6、8（偶数列）和0、1、2、3、4、5、6、7、0、1（音乐符号数列），然后又依次显示出自然数列、奇数列、偶数列和音乐符号数列……如此周而复始，不断循环。
2、打开电源时，控制器可自动清零，从接通电源时刻起，数码管最先显示出自然数列的0，再显示出1，然后按上述规律变化。
二、方案设计与论证彩灯是一束束用导线连接起来的并联灯泡，当接通电源后，彩灯就会工作，但里面可能是由编程或非编程的电路控制灯泡的运作的，譬如实现音乐彩灯、闪烁、循环、时控等功能。
数电课程设计_彩灯控制器
数字电子电路课程设计报告书专业：电子信息科学与技术题目：彩灯控制器姓名：王小军石浩浩学号：2010142220 2010142224指导老师:陈明2012/6/18目录一、课程设计的题目与要求课程设计题目要求 (2)二、所需实验器材所需实验器材 (2)三、题目分析与原理设计1、总体思路 (3)2、真值表 (3)四、电路制做 (5)五、仿真结果1、奇数灯依次亮 (4)2、偶数灯依次亮 (7)六、心得体会 (10)七、参考文献 (11)一、课程设计的题目与要求课程设计题目：彩灯控制器题目要求：1．有十只LED，L0……L92．显示方式：①先奇数灯依次灭②再偶数灯依次灭③依次循环变化3．显示间隔0.5s 1s可调二、所需实验器材器材名称所需数量74161N芯片1个与非门1个时钟信号脉冲源1个+5V电源1个与门10个LED灯10个非门4个三、题目分析与原理设计1、总体思路按课程设计题目来看，要求实现彩灯的11 种状态（奇数的灯依次亮5种状态，，偶数的灯依次亮5种，然后74161的清零状态一种，再开始循环，总共11种），此处可以用一个11 进制的计数器实现，从0 到10 种状态来控制这11 种状态（0000－1010），然后把计数器进过与门和非门变成高电平，使其进过发光二极管使二极管发光。
再写出这11 种状态和计数器数字对应的真值表，计算出逻辑式，便可实现题目要求的彩灯控制。
由上分析可知需要一个11进制的计数器，直接进过门电路连接LED灯。
2.真值表由23进制计数器输入一个五位二进制数（00000－10110），输出彩灯所对应的状态（1表示灯亮，0表示灯灭），对应的真值表如下：L1L2L3L4L5L6L7L8L9L100 1 0 0 0 0 0 0 0 0 01 0 0 1 0 0 0 0 0 0 02 0 0 0 0 1 0 0 0 0 03 0 0 0 0 0 0 1 0 0 04 0 0 0 0 0 0 0 0 1 05 0 1 0 0 0 0 0 0 0 06 0 0 0 1 0 0 0 0 0 07 0 0 0 0 0 1 0 0 0 08 0 0 0 0 0 0 0 1 0 09 0 0 0 0 0 0 0 0 0 110 1 0 0 0 0 0 0 0 0 0四、电路制作11进制计数器是由一个16进制计数器构成，并且将11进制计数器的每个状态输出，令其对应LED的每一种状态，电路原理图如下图五、仿真结果1、奇数灯依次亮2、偶数灯依次亮六、心得与体会该电路的设计基本上完成了课程设计题目所要求的功能，但仅仅是一种很简化的过程。
4路彩灯控制器课程设计数电
电子技术课程设计---彩灯控制器学院：电子信息工程学院班级：姓名学号：指导教师：彩灯控制器一、设计任务与要求：设计一个彩灯控制器，要求：1.四路彩灯从左向右逐次渐亮，间隔为1秒。
2.四路彩灯从右向左逐次渐灭，间隔为1秒。
3.四路彩灯同时点亮，时间间隔为1秒，然后同时变暗，时间为1秒，反复4次。
二、总体框图图（1）总体框图根据设计要求，电路设计大体思路如下：由脉冲发生器发出频率脉冲信号，利用计数器加法计数功能输出0000~1111的脉冲信号，经过数据选择器分别在0000~0011，0100~0111，1000~1111三个时段输出不同的高低电平，控制移位寄存器实现右移→左移→置数功能，从而控制彩灯按照设计要求实现亮灭。
三、选择器件本次课程设计所用器件如表一：表一本次课程设计所用器件1.同步二进制计数器74LS163表二7-3 74LS163功能表输入输出CP EP ET Q↑×0 ××全“L”↑0 1 ××预置数据↑ 1 1 1 1 计数× 1 1 0 ×保持× 1 1 ×0 保持根据逻辑图、波形图、功能表分析，74LS163具有如下功能：管脚图逻辑符号1)1是同步4位二进制加法计数器，M=16，CP上升沿触发2)2既可同步清除，也可异步清除。
同步清除时，清除信号的低电平将在下一个CP上升沿配合下把四个触发器的输出置为低电平。
异步清除时，直接用清除信号的低电平把四个触发器的输出置为低电平。
3)3同步预置方式：当LD = 0时，在CP作用下，计数器可并行打入预置数据.当LD = 1时，使能输入PT同时为高电平，在CP作用下，进行正常计数。
4)PT任一为低时，计数器处于保持状态。
5) 5 CO为进位输出，可用来级联成n位同步计数器。
2．四位双向移位寄存器74LS19474LS194内部原理图74LS194四位双向移位寄存器具有左移、右移、并行数据输入、保持、清除功能。
彩灯灯数电课程设计
彩灯灯数电课程设计一、课程目标知识目标：1. 让学生掌握彩灯灯数电的基本原理，理解电路中各个元件的作用和相互关系。
2. 使学生能够运用所学的知识，分析并设计简单的彩灯灯数电电路。
3. 培养学生对电子电路的兴趣，了解电子技术在日常生活中的应用。
技能目标：1. 培养学生动手操作能力，学会正确使用万用表、电烙铁等基本工具。
2. 提高学生问题解决能力，能够独立完成彩灯灯数电电路的搭建与调试。
3. 培养学生团队协作能力，学会与他人共同分析问题、解决问题。
情感态度价值观目标：1. 培养学生对科学的热爱，激发探索精神和创新意识。
2. 培养学生环保意识，了解电子产品在使用过程中应注意的安全事项。
3. 培养学生尊重他人意见，学会倾听和表达，形成积极向上的人生态度。
课程性质：本课程为电子技术入门课程，结合实际操作，让学生在实践中学习，提高学生的动手能力和问题解决能力。
学生特点：六年级学生具有一定的认知能力和动手能力，对新鲜事物充满好奇心，善于观察和思考。
教学要求：注重理论与实践相结合，注重培养学生的实际操作能力和团队协作能力，提高学生的科学素养。
在教学过程中，将目标分解为具体的学习成果，以便进行后续的教学设计和评估。
二、教学内容1. 理论知识：- 电路基本概念：电流、电压、电阻。
- 彩灯灯数电原理：LED灯工作原理、串联与并联电路特点。
- 电子元件：电阻、电容、二极管、三极管等基本元件的作用。
2. 实践操作：- 彩灯灯数电电路设计：学会使用面包板，搭建简单的彩灯灯数电电路。
- 电路调试：学会使用万用表检测电路，找出并解决问题。
- 创意设计：鼓励学生发挥创意，设计具有个性化的彩灯灯数电作品。
3. 教学大纲：- 第一课时：介绍电路基本概念，引导学生了解彩灯灯数电原理。
- 第二课时：讲解电子元件，分析彩灯灯数电电路的组成。
- 第三课时：实践操作，指导学生搭建彩灯灯数电电路，并进行调试。
- 第四课时：创意设计，鼓励学生发挥创意，展示作品。
数字彩灯控制器课程设计
数字彩灯控制器课程设计一、课程目标知识目标：1. 理解数字彩灯控制器的基本工作原理，掌握其电路组成和功能。
2. 学会使用数字彩灯控制器进行简单的编程，以实现不同的灯光效果。
3. 掌握数字彩灯控制器相关术语和概念，如：亮度调节、模式切换、定时控制等。
技能目标：1. 能够独立完成数字彩灯控制器的组装和调试。
2. 能够运用所学的编程技巧，设计并实现个性化的彩灯效果。
3. 能够通过实际操作，解决数字彩灯控制器使用过程中遇到的问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发创新精神和实践能力。
2. 培养学生团队合作意识，学会在团队中发挥个人作用，共同完成任务。
3. 增强学生对科技与生活的联系的认识，体会科技带来的便捷和美好。
课程性质：本课程为实践性较强的电子技术课程，结合学生年级特点，注重理论与实践相结合，提高学生的动手能力和创新能力。
学生特点：学生处于好奇心强、求知欲旺盛的年级，喜欢探索新事物，具备一定的电子技术基础。
教学要求：教师应注重启发式教学，引导学生主动探究，培养学生的实践操作能力。
同时，关注学生的个体差异，提供个性化的指导和支持，确保课程目标的达成。
通过课程学习，使学生能够将所学知识应用于实际生活和创新实践中。
二、教学内容1. 数字彩灯控制器基础知识：介绍数字彩灯控制器的基本原理、电路组成及其功能，关联课本第三章内容。
- 原理：微控制器的基础知识，数字信号与模拟信号转换。
- 电路组成：微控制器、电源模块、驱动模块、按键和显示模块等。
- 功能：亮度调节、模式切换、定时控制等。
2. 数字彩灯控制器编程技巧：学习控制器编程方法，设计不同的灯光效果，关联课本第四章内容。
- 编程环境：介绍控制器编程软件的使用方法。
- 编程技巧：基础编程语法，灯光控制指令的使用。
- 效果设计：实现追逐、闪烁、渐变等灯光效果。
3. 实践操作：动手实践，组装和调试数字彩灯控制器，关联课本第五章内容。
- 组装：按照电路图组装控制器，熟悉各个模块功能。
数电课程设计报告彩灯控制器
一、设计题目彩灯控制器 要求：1、有10只LED ，L 0、L 1、L2、L3、L4、L5、L6、L7、L8、L 9； 2、显示方式：① 先奇数灯依次熄灭； ② 再偶数灯依次熄灭； ③ 再由L 0 到L 9 灯依次熄灭； 3、显示间隔可自定。
注意：由于本题在Multisim10上做的仿真，所以此题仿真电路只能在Multisim10版本或以上运行。
二、实验器材74161 2个 与非门 1个 函数信号发生器1个+5V 电源 2个 74LS138 5个 与门 若干LED 灯10个非门10个三、设计方案 1、按课程设计题目来看，要求实现彩灯的23 种状态，此处可以用一个23 进制的计数器实现，从0 到22 种状态来控制这23 种状态（00000－10110），然后把计数器用译码器译成可以实现的高低电平。
再写出这23 种状态和计数器数字对应的真值表，计算出逻辑式，便可实现题目要求的彩灯控制。
由上分析可知需要一个23进制的计数器，然后需要一个5-32译码器，然后在由门电路连接LED 灯。
如下图所示：2、各个模块的原理（1）、 23 进制计数器：用2 个74161进行并行连接成23 进制计数器； （2）、5-32 译码器：用5 个74LS138 实现5-32 译码功能； （3）、各门电路的连接：根据真值表，用与门将各个电路和LED 灯连接起来。
3、真值表由23进制计数器输入一个五位二进制数（00000－10110），输出彩灯所对应的状态（1表示灯亮，0表示灯灭），对应的真值表如下：10个LED灯各个门电路的连接5-32译码器函数信号发生器23进制计数器L0L1L2L3L4L5L6L7L8L90 1 1 1 1 1 1 1 1 1 11 1 0 1 1 1 1 1 1 1 12 1 0 1 0 1 1 1 1 1 13 1 0 1 0 1 1 1 1 1 14 1 0 1 0 1 0 1 1 1 15 1 0 1 0 1 0 1 0 1 16 1 0 1 0 1 0 1 0 1 07 1 1 1 1 1 1 1 1 1 18 0 1 1 1 1 1 1 1 1 19 0 1 0 1 1 1 1 1 1 110 0 1 0 1 0 1 1 1 1 111 0 1 0 1 0 1 0 1 1 112 0 1 0 1 0 1 0 1 0 113 1 1 1 1 1 1 1 1 1 114 0 1 1 1 1 1 1 1 1 115 0 0 1 1 1 1 1 1 1 116 0 0 0 1 1 1 1 1 1 117 0 0 0 0 1 1 1 1 1 118 0 0 0 0 0 1 1 1 1 119 0 0 0 0 0 0 1 1 1 120 0 0 0 0 0 0 0 1 1 121 0 0 0 0 0 0 0 0 0 122 0 0 0 0 0 0 0 0 0 0四、各个模块的制作1、23进制计数器23进制计数器是由两个16进制计数器构成，并且将23进制计数器的每个状态输出，令其对应LED的每一种状态，计数器实现如下图:图1 23进制计数器注：上图中左侧的5个输出从左到右电位依次升降低。
数电课程设计-循环彩灯控制器
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载数电课程设计-循环彩灯控制器地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容循环彩灯设计要求及思路设计1.1 设计要求(1)共有红、绿、黄3色彩灯各9个，要求安一定顺序和时间关系运行。
(2)动作要求：先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次，然后，全部红灯亮5S，再黄灯，后绿灯，各一次。
以此循环。
(3)对各组灯的控制，要求有驱动电路。
(4)对跑动电路，可以每3个一组，交叉安装，分别点亮每一组，利用视觉暂停，达到跑动的效果。
1.2 设计思路提供的元件有4017——十进制计数器，555定时器。
3个一组红、黄，绿灯依次0.5s跑动循环电路9个一组红、黄，绿灯各持续亮5s跑动图1.1根据此框架图设的实现方案该任务要求：先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次，然后，全部红灯亮5S，再黄灯，后绿灯，各一次。
以此循环。
根据此要求电路总体上可以分为三部分：一部分电路为控制0.5s的跑动。
一部分电路为控制5s 的跑动。
一部分电路为实现这两种跑动的循环。
因些可以选用一个555多谐振荡器（周期为0.5秒，然后使用4017实现十分频，使周期为5秒）用来控制跑动的速度，再选两个4017芯片，因为4017芯片在正常工作下，连续送入时钟脉冲时，其十个输出端会依次输出高电平。
这样可以用一个4017芯片点亮0.5s的跑动，用一个4017芯片来点亮5s的跑动。
因为在两个周期恰好为10倍关心，故5s周期的4017的Q0端口可以实现控制0.5s周期的4017的开通与关闭，选用一个9014NPN改装成非门从而来实现循环功能，即用9014来控制4017芯片的开通和关闭，最后加上复位电路即可实现实验目的。
数电课程设计-四花样彩灯控制器
数电课程设计-四花样彩灯控制器(总22页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除课程设计说明书课程设计名称：数字电路课程设计课程设计题目：四花样彩灯控制器学院名称：信息工程学院专业：通信工程班级： 110422 学号：姓名：陈粤龙评分：教师：20 13 年 9 月 23 日数字电路课程设计任务书20 12 －20 13 学年第 1 学期第 19 周－ 20周题目四花样彩灯控制内容及要求(1) 彩灯一亮一灭,从左向右移动(2) 彩灯两亮两灭，从左向右移动(3) 四亮四灭，从左向右移动(4) 从1～8从左到右逐次点亮，然后逐次熄灭(5) 四种花样自动变换。
进度安排1. 布置任务、查阅资料、选择方案、领仪器设备：2天2. 仿真、画PCB线路图：2天3. 领元器件、制作、焊接：3天4. 调试：2天5. 验收：1天6. 提交报告：2013-2014学年第一学期2-3周学生姓名：陈粤龙指导时间:2周指导地点： E610 任务下达2013年 9月 22日任务完成2013 年 9 月 25日考核方式 1.评阅□ 2.答辩□ 3.实际操作□ 4.其它□指导教师系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要彩灯控制器在我门日常生活中有重要的运用，如广告牌的设计和节日彩灯的设计都能运用到它的原理。
本次设计的四花样彩灯控制器是其中较简单的，但这是进行复杂设计的基础。
本次课程设计要设计一个四花样彩灯控制器。
首先要分析设计要求，从要实现四花样入手推导出要使用的芯片。
可通过八位右移寄存器74LS164实现八个彩灯的向右移动，从它的右移输入端输入四种码来实现它的四种花样。
根据四种花样确定这四种码，可通过模十六计数器74LS161的输出端接与门74LS08和非门74LS04产生。

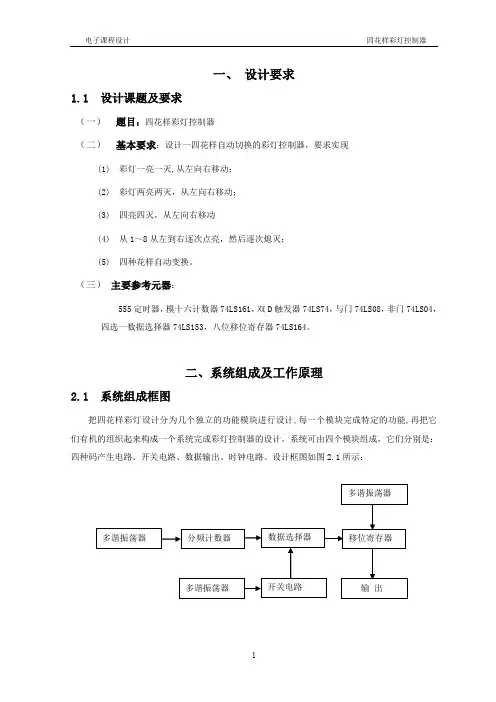

数字电子技术课程设计——四花样彩灯控制器
一、设计要求1.1 设计课题及要求(一)题目：四花样彩灯控制器(二)基本要求：设计一四花样自动切换的彩灯控制器，要求实现(1)彩灯一亮一灭，从左向右移动；(2)彩灯两亮两灭，从左向右移动；(3)四亮四火，从左向右移动(4)从1〜8从左到右逐次点亮，然后逐次熄灭；(5)四种花样自动变换。
555定时器，模十六计数器74LS161,双D触发器74LS74,与门74LS08,非门74LS04, 四选一数据选择器74LS153,八位移位寄存器74LS164。
二、系统组成及工作原理2.1 系统组成框图把四花样彩灯设计分为几个独立的功能模块进行设计，每一个模块完成特定的功能，再把它们有机的组织起来构成一个系统完成彩灯控制器的设计。
系统可由四个模块组成，它们分别是：四种码产生电路、开关电路、数据输出、时钟电路。
设计框图如图 2.1所示：由两个555构成两个时钟电路，由模十六计数器和组合逻辑门构成四种码产生电路，由双 D 触发器和数据选择器构成开关电路，由移位寄存器和八个彩灯构成输出电路，一个时钟控制模十六计数器和移位寄存器，另一个时钟控制双D触发器。
2.2工作原理分析从多谐振荡器出来的脉冲信号分为两路：一路作为计数脉冲送到模十六计数器；另一路做为移位时钟脉冲加到移位寄存器。
调节多谐振荡器的电阻可以改变震荡频率，即改变彩灯移动的速度，得到不同的动态效果。
多谐振荡器、双D触发器、数据选择器共同组成一个电子开关。
多谐振荡器输出的计数脉冲经双D触发器两位二进制计数器，在它的两个输出端得到00、01、10、11四种逻辑状态。
这四个状态作为数据选择器的四个数据通道选择信号，对应从模十六计数器输送到数据选择器的QA QB QC QD四个分频信号。
其作用相当于一个受控的一刀四位的机械转换开关。
当双D触发器输出为“ 00”时，数据选择器输出10000000序列脉冲，为八分频信号，实现花样一；为“ 10”时，数据选择器输出11000000序列脉冲，为八分频信号，实现花样二；为“ 01”时数据选择器输出11110000序列脉冲，为八分频信号，实现花样三；为“ 11”时数据选择器输出1111111100000000 序列脉冲，为十六分频信号，实现花样四。
数字电子课程设计-- 彩灯控制器
数字电子课程设计 - 彩灯控制器引言彩灯控制器是一种常见的数字电子设备，用于控制彩色灯光的亮度、颜色和灯光效果。
数字电子课程设计旨在帮助学生综合应用数字电子技术的知识和技能，设计和实现一个功能完善的彩灯控制器。
本文档将介绍彩灯控制器的设计要求、主要功能以及具体的实现方案。
设计要求彩灯控制器的设计要求如下：1.支持至少三种颜色的灯光控制，例如红色、绿色和蓝色。
2.支持灯光的亮度调节，可以实现灯光的明亮和昏暗。
3.支持多种灯光效果，例如呼吸灯、闪烁等。
4.支持用户输入，例如通过按钮或旋钮来调整亮度和选择不同的灯光效果。
5.具备良好的用户界面，可以显示当前的灯光状态、亮度以及选定的灯光效果。
主要功能彩灯控制器的主要功能包括：1.控制灯光颜色：用户可以通过选择不同的颜色来控制LED灯的亮度，并实现彩色灯光的效果。
2.调节灯光亮度：用户可以通过旋钮或按钮来调节灯光的亮度，实现灯光的明亮和昏暗效果。
3.选择灯光效果：用户可以通过按钮或旋钮来选择不同的灯光效果，例如呼吸灯、闪烁等，增加灯光的变化和趣味性。
4.显示当前状态：用户界面可以显示当前选择的灯光颜色、亮度和效果，方便用户了解当前的灯光状态。
实现方案彩灯控制器的实现主要涉及到硬件和软件两个方面。
硬件设计硬件设计包括以下组成部分：1.控制器芯片：选择一款适用的微控制器或单片机作为控制器芯片，用于控制灯光的亮度和颜色，以及处理用户输入和显示当前状态。
2.彩灯模块：选择合适的LED灯模块，支持至少三种颜色的灯光控制，例如使用RGB灯模块。
3.输入设备：选择适当的输入设备，例如按钮、旋钮或触摸屏，用于用户调节亮度和选择灯光效果。
4.显示设备：选择合适的显示设备，例如LCD屏幕或LED显示，用于显示当前的灯光状态、亮度和选定的灯光效果。
软件设计软件设计包括以下主要任务：1.控制器程序：设计控制器程序，实现灯光亮度和颜色的控制，以及处理用户输入和显示状态。
2.输入处理：编写代码处理用户输入，例如监听按钮或旋钮的状态变化，并根据输入调整灯光亮度和选择效果。
数电彩灯控制器课程设计
数电彩灯控制器课程设计一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解触发器、计数器等基本组件的工作原理；2. 使学生了解数电彩灯控制器的设计原理，掌握其电路组成及功能；3. 帮助学生理解并运用组合逻辑设计方法，设计简单的数字电路。
技能目标：1. 培养学生运用所学知识，设计并搭建数电彩灯控制器的实际操作能力；2. 提高学生分析问题、解决问题的能力，使其能够针对实际问题调整控制器参数；3. 培养学生动手实践能力，掌握焊接、调试等基本技能。
情感态度价值观目标：1. 激发学生对数字电路的兴趣，培养其探索精神；2. 培养学生团队合作意识，提高沟通与协作能力；3. 增强学生的创新意识，使其敢于尝试、勇于挑战。
本课程针对高中年级学生，结合学科特点，注重理论与实践相结合，以培养学生的实际操作能力和创新精神为核心。
通过设计数电彩灯控制器，让学生在实践中掌握数字电路知识，提高技能水平，并培养良好的情感态度价值观。
课程目标具体、可衡量，为教学设计和评估提供明确方向。
二、教学内容本章节教学内容主要包括以下三个方面：1. 数字电路基础知识：- 触发器：RS触发器、D触发器、JK触发器等；- 计数器：同步计数器、异步计数器；- 译码器、编码器、多路选择器等组合逻辑电路。
2. 数电彩灯控制器设计：- 控制器原理：介绍彩灯控制器的基本工作原理；- 电路组成：分析控制器各部分电路的功能及相互关系；- 设计方法：基于组合逻辑设计方法，进行控制器设计。
3. 实践操作：- 搭建数字电路：使用集成电路、门电路等搭建数电彩灯控制器；- 参数调整：根据实际需求，调整控制器参数；- 调试与优化：对搭建的控制器进行调试，确保其稳定运行。
教学内容参考教材相关章节，结合课程目标，制定以下教学进度：1. 数字电路基础知识（2课时）；2. 数电彩灯控制器设计（2课时）；3. 实践操作（4课时）。
教学内容具有科学性和系统性，旨在帮助学生掌握数字电路知识，培养实际操作能力和创新精神。
彩灯控制器 数电课程设计报告
湖南工程学院课程设计课程名称数字电子技术课题名称彩灯控制器专业电子科学与技术班级0801学号03姓名蒋知英指导教师康迎曦2010年12月18日湖南工程学院课程设计任务书课程名称：数字电子技术题目：彩灯控制器专业班级电子科学与技术0801学生姓名蒋知英学号 03指导老师康迎曦审批任务书下达日期 2010 年12月06日设计完成日期 2010 年 12月17日设计内容与设计要求一．设计内容：1、设计一个彩灯控制器要求如下:控制红、绿、黄一组彩灯循环闪亮，变化的规律是：全灭→红→红绿→绿→黄绿→黄→全亮→全灭→全亮→黄→黄绿→绿→红绿→红，如此往复循环。
2、用EWB进行仿真3、在实验室组装实际电路并调试通过4、写出设计报告二、设计要求：1、思路清晰，给出整体设计框图和总电路图；2、单元电路设计，给出具体设计思路和电路；3、写出设计报告；三、主要设计条件1．提供调试用实验室；2．提供调试用实验箱和电路所需元件及芯片；电气与信息工程系课程设计评分目录一、设计总体思路、基本原理和框图 (5)二、总电路图 (6)三、单元电路设计与分析 (7)四、安装、调试步骤 (10)五、故障分析与电路改进 (10)六、总结与体会 (11)七、元器件清单 (12)八、参考文献 (12)九、课程设计成绩评分表 (13)表一、设计总体思路、基本原理和框图1. 设计总体思路由设计任务书得知，要求顺序控制器执行机构按全灭→红→红绿→绿→黄绿→黄→全亮→全灭→全亮→黄→黄绿→绿→红绿→红顺序往返循环，那么我们如何来控制这14个不同状态，又如何来控制这往返循环。
首先我们有一片74LS161十六进制的计数器制作一个十四进制的计数器来控制这14个不同的状态，然后计数器的四个输出我们用一个4线—16线的译码器来将这14个状态译出来，然而没有4线—16线的译码器，所以我们只好用两片3线—8线译码器即74LS138来组合成4线—16线译码器，将这14个状态译码出来之后我们就通过这14个状态写出其真值表，通过真值表我们可以通过选用一些门来表示出这真值表的内容，然后接上红、绿、黄三盏LED，则整个设计将完成。
六路彩灯循环控制器数电课程设计
一．设计目的及要求1。
1 课程设计的目的1、巩固和加强《数字电子技术》课程的理论知识。
2、掌握电子电路的一般设计方法，了解电子产品研制开发过程。
3、掌握电子电路安装和调试的方法及其故障排除方法,学会用ewb 软件或multisim软件对电路仿真。
4、通过查阅手册和文献资料，培养独立分析问题和解决问题的能力。
5、培养创新能力和创新思维。
1.2 要求用中规模集成电路实现6路彩灯控制电路，主要用计数器、译码器、移位寄存器等芯片集成，实现以下5种演示花型：花型1： 6路彩灯同时亮；花型2： 6路彩灯同时灭；花型3:6路彩灯从左至右逐路点亮;花型4：6路彩灯左侧三个全亮，同时右侧三个全灭；花型5； 6路彩灯右侧三个全亮，同时左侧三个全灭；要求彩灯亮、灭一次的时间可调，花型转换的顺序为：花型1、花型2、花型3、花型4,花型5、花型1······且电路有复位控制，复位按钮闭合时彩灯循环输出，按钮断开彩灯熄灭。
二、设计方案的选择和电路框图2。
1 题目分析我们设计的流水灯实际上是主要使用一个555定时器、一个74LS160,一个74LS42和两个74HC194,这四个芯片对,6个彩灯进行控制，产生循环控制的效果.2.2题目设计花型1,111111;花型2,000000;花型3,100000——010000——001000——000100——000010——000001；花型4，111000；花型5,000111。
用74HC194移位寄存器来实现.用74LS42译码器来实现对194的控制，实现194的清零，并行输入，以及右移。
用74LS160十进制计数器控制42译码器的输出,555定时器根据滑动电阻的调节来实现输出时钟脉冲周期的不同从而控制160计数的快慢,也就实现了彩灯闪烁时间的可调.2.3 结构框图.三、各单元电路的设计、计算和说明3。
1 555时序电路在这次课程设计中,555定时器用来产生脉冲信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术课程设计
---彩灯控制器
学院：电子信息工程学院
班级：
学号：
指导教师：
彩灯控制器
一、设计任务与要求：
设计一个彩灯控制器，要求：
1.四路彩灯从左向右逐次渐亮，间隔为1秒。
2.四路彩灯从右向左逐次渐灭，间隔为1秒。
3.四路彩灯同时点亮，时间间隔为1秒，然后同时变暗，时间为1秒，反复4
次。
二、总体框图
图（1）总体框图
根据设计要求，电路设计大体思路如下：
由脉冲发生器发出频率脉冲信号，利用计数器加法计数功能输出0000~1111的脉冲信号，经过数据选择器分别在0000~0011，0100~0111，1000~1111三个时段输出不同的高低电平，控制移位寄存器实现右移→左移→置数功能，从而控制
彩灯按照设计要现亮灭。
三、选择器件
本次课程设计所用器件如表一：
表一本次课程设计所用器件
1.同步二进制计数器74LS163
表二7-3 74LS163功能表
根据逻辑图、波形图、功能表分析，74LS163具有如下功能：
管脚图逻辑符号
1)1是同步4位二进制加法计数器，M=16，CP上升沿触发
2)2既可同步清除，也可异步清除。
同步清除时，清除信号的低电平将在下一
个CP上升沿配合下把四个触发器的输出置为低电平。
异步清除时，直接用
清除信号的低电平把四个触发器的输出置为低电平。
3)3同步预置方式：当LD = 0时，在CP作用下，计数器可并行打入预置数据.
当LD = 1时，使能输入PT同时为高电平，在CP作用下，进行正常计数。
4)PT任一为低时，计数器处于保持状态。
5) 5 CO为进位输出，可用来级联成n位同步计数器。
2．四位双向移位寄存器74LS194
74LS194部原理图
74LS194四位双向移位寄存器具有左移、右移、并行数据输入、保持、清除功能。
1）从图1中74LS194的图形符号和引脚图分析。
SRG4是4位移位寄存器符号，D0~D3并行数据输入端、D SL左移串行数据输入端、D SR右移串行数据输入端、S A （M0）和S B （M1）（即9脚和10脚）工作方式控制端分别接电平开关，置1或置0，CP时钟输入端接正向单次脉冲，清零端接负向单次脉冲，Q0~Q3输出端。
表三逻辑符号逻辑框图
3．十六选一数据选择其74150
74150部原理图
74150逻辑功能表
D C B A Strobe W
X X X X11 00000E0 00010E1 00100E2 00110E3 01000E4 01010E5 01100E6 01110E7 10000E8 10010E9 10100E10 10110E11 11000E12 11010E13 11100E14 11110E15
逻辑框图逻辑符号
十六选一的数据选择器74150并行输入D
0～D
15
十六个数据，当选择输入A
3
A
2
A
1
A
的二进制数码依次由0000递增至1111，即其最小项由m0逐次变到m15时，16个通道的数据便依次传送到输出端，转换成串行数据。
4非门74LS04
仔细观察一下图中给出的三极管开关电路即可发现，当输入为高电平时输出等于低电平，而输入为低电平时输出等于高电平。
因此输出与输入的电平之间是反向关系，它实际上就是一个非门。
（亦称反向器）。
当输入信号为高电平时，应保证三极管工作在深度饱和状态，以使输出电平接近于零。
为此，电路参数的配合必须合适，保证提供给三极的基极电流大于深度饱和的基极电流。
设计电路所用的芯片是74LS04，如下图所示：
图（12） 74LS04的部结构图
图（13）三极管非门74LS04的逻辑框图
功能表如下图：
表六非门功能表
图（14）74LS04的逻辑符号
逻辑函数式Y= A
四、功能模块
在设计单元电路和选择元器件时，尽量选用同类型的元器件，如所有功能的部件都采用TTL集成电路，整个系统所用的元器件种类尽可能少。
下面介绍各单元电路的设计。
1．脉冲发生
由脉冲发生器发出频率为1HZ，幅度为5V的连续脉冲信号，输入74LS163
同步二进制计数器，利用74LS加法计数功能输出0000~1111的脉冲信号。
2．信号控制
由74LS163输出的0000~1111的脉冲信号输入3片十六选一数据选择器
74150，
当输入信号为0000~0011时，第一片和第二片74150输出信号为0，经过74LS04非门变为高电平，第三片74150输出信号为1，经过74LS04非门变为低电平。
当输入信号为0100~0111时，第一片和第三片74150输出信号为0，经过74LS04非门变为高电平，第二片74150输出信号为1，经过74LS04非门变为低电平。
当输入信号为1000~1111时，第二片和第三片74150输出信号为0，经过74LS04非门变为高电平，第一片74150输出信号为0/1不断交换。
3．彩灯控制
三片74150的输出端分别接四位双向移位寄存器74LS194的CLR端S0端和S1端。
当计数器输出信号为0000~0011时，CLR端和S0端输入为高电平，S1端输
入为低电平，彩灯从左向右依次点亮，时间间隔为1秒。
当计数器输出信号为0100~0111时，CLR端和S1端输入为高电平，S0端输入为低电平，彩灯从右向左依次熄灭，时间间隔为1秒。
当计数器输出信号为1000~1111时，S0端和S1端输入为高电平，CLR端输入为高/低电平交替，四盏彩灯同时点亮火熄灭，时间间隔为一秒。
五、总体设计电路图
（1）总电路说明：
图中由脉冲发生器输出1HZ脉冲，输出端接到计数器74LS163的CLK端，通过74LS163的计数功能，发出0000~1111的信号，计数器的四个输出端Q0Q1Q2Q3分别加在十六选一数据选择器74150的ABCD端，第一片74150的输出端加非门后接在74LS194的CLR端，第二片74150的输出端加非门后接在74LS194的S0端，第三片数据选择器的输出端加非门后接在74LS194的S1端，使彩灯按照设计要求变化。
（2） Multisim仿真结果
用Multisim对总电路进行仿真，仿真开始后，彩灯依时间顺序按设计要求变亮或熄灭。
这一点也可以从电路图仿真结果中得到验证。
（3）总电路的硬件实现
各模块的功能已经在功能模块中得到了硬件实现，并验证正确，将各模块连接起来，打开电源开关，四个发光二极管从左向右逐次渐亮又从右向左逐次渐灭，之后同时变亮又变灭，重复四次，时间间隔为1秒，从而总电路得到验证。
六、课程设计总结
通过两个星期的努力，终于完成了这次课程设计。
在此次课程设计实验中，我学会了寄存器的使用方法，熟悉了寄存器的一般应用，基本掌握了数字系统设计和调试的方法。
在这个数字电路中我们可以观测到，当输入“16”个脉冲以后，输出数据回到起始值，16个脉冲一循环，因此，可以把该电路作为一个“16”进制的计数器。
通过本课程设计我基本掌握了数字系统的仿真与设计方法。
使我认识到在实际电路的连接时，要注意每一个引脚的接法。
由于实物的连接和电路仿真软件有差别，要经过多次调试才能实现其功能的演示。
