塑料成型工艺及模具设计考试期末试题
塑料成型工艺及模具设计 试卷
![塑料成型工艺及模具设计 试卷](https://img.taocdn.com/s3/m/4c1c275e27d3240c8447efa0.png)
一、塑料基础一、填空题1. 高聚物中大分子链的空间结构有、及三种形式。
2. 制备合成树脂的方法有和两种。
3. 塑料一般是由和组成。
4. 根据塑料的成份不同可以分为和塑料。
5. 塑料的主要成份有、、、、、。
6. 塑料的填充剂有和,其形状有粉状.作纤维状和片状等。
7. 塑料中的添加剂之一的稳定剂按其作用分为、和。
8. 塑料按合成树脂的分子结构及热性能可分为和两种。
9. 塑料按性能及用途可分为、、。
10. 塑料的使用性能包括:、、、、等。
11. 塑料改性的方法有、、、、、。
12. 塑料中必要和主要成分是,现在制造合成树脂的原料主要来自于。
二、名词解释1、塑料2、聚合反应3、玻璃态三、判断题1. 不同的热固性塑料流动性不同,同一种塑料流动性是一定的。
()2. 根据塑料的成份不同可以分为简单组分和多组分塑料。
简单组分塑料基本上是树脂为主,加入少量填加剂而成。
()3. 填充剂是塑料中必不可少的成分。
()4. 在塑料中加入能与树脂相容的高沸点液态或低熔点固态的有机化合物,可以增加塑料的塑性、流动性和柔韧性,并且可改善成型性能,降低脆性。
()四、问答题1. 塑料的主要成分是什么?2. 填充剂的作用有哪些?3. 润滑剂的作用是什么?4. 增塑剂的作用是什么?5. 试述稳定剂的作用与种类。
二、塑料成型基础一、填空题1. 随受力方式不同,应力有三种类型:、和。
2. 受温度的影响,低分子化合物存在三种物理状态:、、。
3. 塑料在变化的过程中出现三种但却不同的物理状态:、、。
4. 料流方向取决于料流进入型腔的位置,故在型腔一定时影响分子定向方向的因素是5. 从成型工艺出发,欲获得理想的粘度,主要取决于对、、这三个条件的合理选择和控制。
6. 注射模塑工艺包括、、等工作。
7. 注塑机在注射成型前,当注塑机料筒中残存塑料与将要使用的塑料不同或颜色不同时,要进行清洗料筒。
清洗的方法有、。
8. 注射模塑成型完整的注射过程包括、、、、和、。
塑料成型工艺及模具设计试题及答案
![塑料成型工艺及模具设计试题及答案](https://img.taocdn.com/s3/m/2a025cdaeefdc8d377ee3213.png)

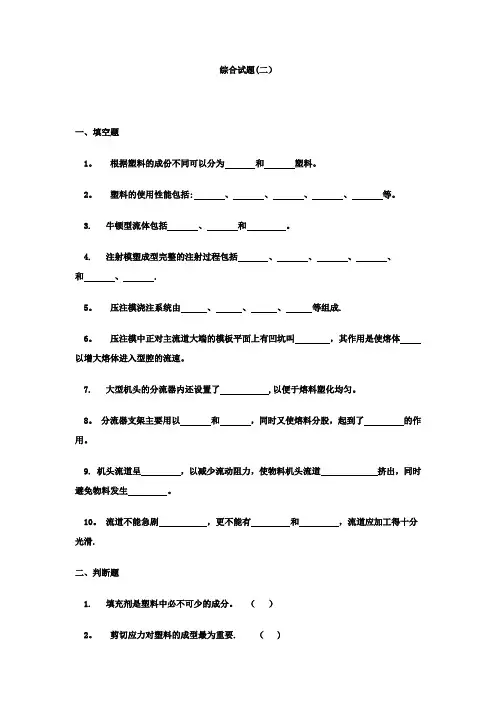

综合试题(二)一、填空题1。
根据塑料的成份不同可以分为和塑料。
2。
塑料的使用性能包括: 、、、、等。
3. 牛顿型流体包括、和。
4. 注射模塑成型完整的注射过程包括、、、、和、 .5。
压注模浇注系统由、、、等组成.6。
压注模中正对主流道大端的模板平面上有凹坑叫,其作用是使熔体以增大熔体进入型腔的流速。
7. 大型机头的分流器内还设置了 ,以便于熔料塑化均匀。
8。
分流器支架主要用以和,同时又使熔料分股,起到了的作用。
9. 机头流道呈,以减少流动阻力,使物料机头流道挤出,同时避免物料发生。
10。
流道不能急剧,更不能有和,流道应加工得十分光滑.二、判断题1. 填充剂是塑料中必不可少的成分。
()2。
剪切应力对塑料的成型最为重要. ( )3. 粘性流动只具有弹性效应。
()4。
同一塑件的壁厚应尽量一致。
()5. 塑件内表面的脱模斜度小于外表面的脱模斜度。
()三、选择题(将正确答案的序号填在题目空缺处)1。
压缩模与注射模的结构区别在于压缩模有(),没有( )。
A、成型零件B、加料定C、导向机构D、浇注系统2。
压缩模按模具的()分为溢式压缩、不溢式压缩模、半溢式压模。
A、导向方式B、固定方式C、加料定形式D、安装形式3。
挤压式包履式机头将熔融塑料沿芯线导向棒流动,汇合成一封闭环后,经()包履在金属芯线上。
A导向棒B定径套C口模成型区DA或B4。
套管式包覆机头将塑料挤成管状,在( )包覆在芯线上。
A。
口模内 B。
口模外 C。
定径套 D. 导向棒5。
熔体在挤出成型过程中要沿着机头()方向均匀分布,而且要求流速( ).A。
长度 B。
宽度C。
较慢 D。
较快 E。
均匀一致四、问答题1. 什么是塑料?2. 塑件设计的原则?3。
分型面选择的一般原则有哪些?五、综合题1.模具有几个分型面?2.模具采用什么推出机构?3。
为使浇注系统自动脱落,应补设什么机构?并画出改进图。
4.件17的作用是什么?5。
叙述模具工作原理.试题(二)答案一、填空题1。
塑料成型试题
![塑料成型试题](https://img.taocdn.com/s3/m/1f279e8c8762caaedd33d4bc.png)
塑料成型工艺与模具设计期末考试题目一、填空1.结晶聚合物只有(玻璃态)、(粘流态)两种物理状态。
2.塑料按合成树脂的分子结构及热性能可分为(热塑性塑料)和(热固性塑料)两种。
3.根据塑料的特性和使用要求,塑件需进行塑后处理,常进行退火和调湿处理。
4. 注射模塑过程需要需要控制的压力有(塑化)压力和(注射)压力。
5. 注射模塑成型完整的注射过程包括(加料)、(塑化)、(注射)、(保压)、(冷却)和(脱模)。
6. 通常注射机的实际注射量最好在注射机的最大注射量的(80)%以内。
7.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
8.为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。
9. 在多型腔模具中,型腔和分流道的排列有(平衡式)和(非平衡式)两种。
10. 斜导柱分型及抽芯机构按斜导柱大型芯设置在动、定模的位置不同有(1)斜导柱在定模,滑块在动模(2)斜导柱在动模,滑块在定模(3)斜导柱、滑块在定模(4)斜导柱、滑块在动模四种结构形式。
二、单项选择题(每小题1分,共10分)1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为(A)。
A、增加螺杆转速B、降低喷嘴温度C、增加注塑压力D、降低模具温度2、下列塑件缺陷中不属于制品表面质量缺陷的是( D )。
A、应力发白B、冷疤C、云纹D、缩孔3、从尽量减少散热面积考虑,热塑性塑料注射模分流道宜采用的断面形状是(A)。
A、圆形B、矩形C、梯形D、‘U’形4、塑料的加工温度区间应该为(C)之间A、脆化温度与玻璃化温度B、玻璃化温度与粘流态温度C、粘流态温度与分解温度D、玻璃化温度与橡胶态温度5、在注射成型过程中,耗时最短的时间段是(A)。
A、注射时间B、保压时间C、冷却时间D、模塑周期6、对大型塑件尺寸精度影响最大的因素是( C )。
A、成型零件制造误差B、成型零件装配误差C、成型收缩率误差D、成型零件磨损量7、模具型腔的( A )不足很可能导致模具开模困难。
塑料成型工艺与模具设计试题及答案2
![塑料成型工艺与模具设计试题及答案2](https://img.taocdn.com/s3/m/31b20789be23482fb5da4c3b.png)

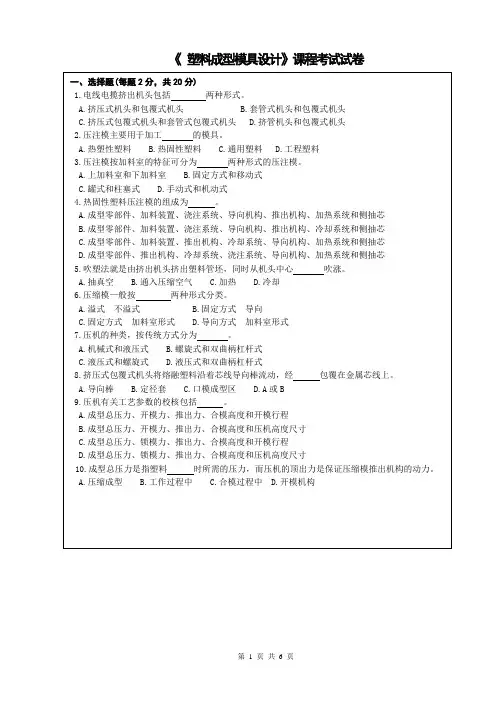

《塑料成型模具设计》课程考试试卷六、计算题(每题20分,共20分)1.如图说明凹模抽真空成型、凸模抽真空成型、吹泡抽真空成型及压缩空气成型的工艺过程。
并且分析以下成型方法的特点。
答:《塑料成型模具设计》课程考试试卷评分标准及参考答案一、选择题(每题2分,共20分)1-5:CBAAC6-10:CACAA二、填空题(每空1分,共20分)1.流动性较好、布片、长纤维2.压力机3.凹模、塑粉达到熔融、配合4.承压、上模板、加料腔5.反料槽、集中流动6.尽量短、直流道大端直径、开模后塑件滞留7.分型面、嵌件附近、气体的最终聚集8.移动、固定三、判断题(每题1分,共10分)1.(√)2.(√)3.(×)4.(√)5.(×)6.(×)7.(×)8.(× )9.(×)10.(×)四、名词解释(每题5分,共10分)1.配合环答:配合环是凸模与凹模的配合部分。
2.溢式压缩模答:在压缩过程中,加压后多余的塑料会从分型面溢出而成为飞边的压缩模具。
五、简答题(每题5分,共20分)1.压注模根据设备和操作方法分类?答:普通压力机用压注模——按模具和液压机的连接形式可以分为移动式压注模、固定式压注模专用液压机用压注模——属于固定式模具,又可以分为两种形式,上加料腔压注模和下加料腔压注模。
2.压注成型原理。
答:把预热的原料放到加料腔内,塑料经过加热塑化,在压力机柱塞的压力下经过模具的浇注系统挤入型腔,型腔内的塑料在一定压力和温度下保持一定时间充分固化,得到所需的塑件。
在挤塑的时候加料腔的底部必须留有一定厚度的塑料垫,以提供压力传递。
3. 挤出模具包括什么?用于什么成型?其作用是什么?答:挤出模具主要包括挤出机头和定型模,分别用于成型和定型。
其中挤出机头就是成型工具,它主要有以下几个作用:(1)使来自挤出机的熔料由旋转运动变为直线运动。
(2)产生必要的压力,使挤出的物料密实。
塑料成型工艺与模具设计期末试卷(有答案)
![塑料成型工艺与模具设计期末试卷(有答案)](https://img.taocdn.com/s3/m/477149a6bdeb19e8b8f67c1cfad6195f312be899.png)

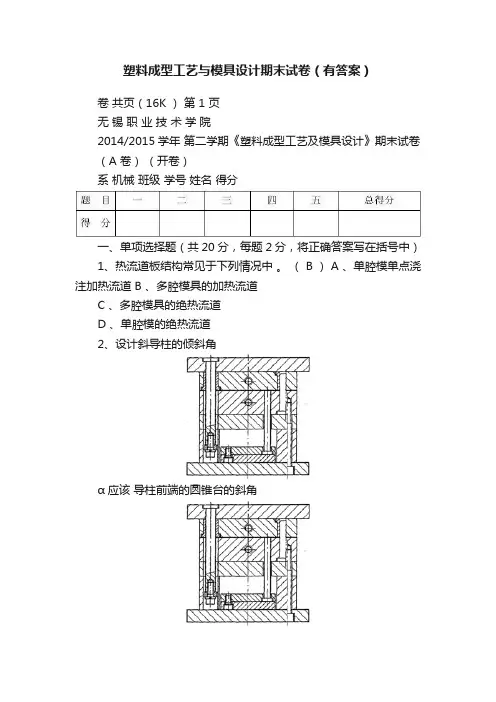

塑料成型工艺与模具设计期末试卷(有答案)卷共页(16K )第 1 页无锡职业技术学院2014/2015学年第二学期《塑料成型工艺及模具设计》期末试卷(A 卷)(开卷)系机械班级学号姓名得分一、单项选择题(共20分,每题2分,将正确答案写在括号中)1、热流道板结构常见于下列情况中。
( B ) A 、单腔模单点浇注加热流道 B 、多腔模具的加热流道C 、多腔模具的绝热流道D 、单腔模的绝热流道2、设计斜导柱的倾斜角α应该导柱前端的圆锥台的斜角θ,以保证锥台形部分不参与侧抽。
(B ) A 、大于B 、小于C 、等于D 、无关3、侧向抽芯机构中,由承受塑件侧向成型力。
( B ) A 、斜导柱 B 、锲紧块 C 、弹簧挡板 D 、动定模合模导柱4、与整体式凹模相比,组合式凹模在下列哪个方面不具有明显优势( D ) A 、热处理 B 、排气 C 、维修 D 、牢固5、推件板的推出机构适合推出。
( D ) A .薄壁容器 B .壳形深腔 C .表面不允许有推出痕迹 D .以上均可6、根据GB/T12555-2006,下列标准模架中属于DAT 型的是( C )A B C D7、以下侧向成型与抽芯机构类型中,便于获得较大的抽芯力和抽拔距。
( B ) A 、斜导柱侧抽 B 、齿轮齿条侧抽 C 、弯销侧抽 D 、斜滑块侧抽8、浮动凸模的结构是用在以下结构中,在完成定模侧抽后再从凸模上脱出塑件,以免开模时塑件留在定模或拉坏塑件。
( B )A 、斜导柱在定模、侧滑块在动模B 、斜导柱在动模、侧滑块在定模C 、斜导柱、侧滑块同在定模D 、斜导柱、侧滑块同在动模9、以下哪个因素对大型塑件尺寸精度的影响最大( C ) A 、成型零件制造误差 B 、成型零件装配误差 C 、成型收缩率误差 D 、成型零件磨损量10、关于冷却装置的基本设计原则,以下说法不正确的是( C )A 、冷却水道应尽量多,截面尺寸应尽量大;B 、对于PE 、PP 等塑料,冷却水道应沿着塑料收缩方向设置;C 、冷却水道到模具型腔表面的距离应尽可能小以提高冷却效果;D 、冷却水道应避开熔接痕处,因为该处本身温度低,再布置冷却水道,会加剧熔接痕的产生。
塑料成型工艺与模具设计试题及答案
![塑料成型工艺与模具设计试题及答案](https://img.taocdn.com/s3/m/eeb383fe011ca300a7c3901d.png)
1.在注射成型中应控制合理的温度,即控制料筒、喷嘴与模具温度。
2.根据塑料的特性与使用要求,塑件需进行塑后处理,常进行退火与调湿处理。
3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。
4.在注射成型时为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。
5.塑料一般就是由树脂与添加剂组成。
6.塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7.排气就是塑件成型的需要,引气就是塑件脱模的需要。
8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9.凹模其形式有整体式与组合式两种类型。
10.导向机构的形式主要有导柱导向与锥面定位两种。
11.树脂分为天然树脂与合成树脂。
12.注射模塑最主要的工艺条件,即“三要素”就是压力、时间与温度。
1、卧式注射机SX-Z-63/50中的50表示锁模力为( D ) D、500kN2、注射机料筒温度的分布原则就是什么? ( A )A、前高后低3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态4.下列不属于塑料模失效形式的就是( D )? D、冷却5.凹模就是成型塑件( B )的成型零件?B、外表面6.球头铣刀主要用于加工塑料模具零件中的( D )内容? D、轮廓7.下列不属于注射模导向机构的就是( D )? D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )?D、重合9.下列不属于推出机构零件的就是( C )? C、型芯10.压缩模具中凸模的结构形式多数就是( B )的,以便于加工制造。
B、整体式11.以下属于天然树脂的就是( A )A、松香12.下列不属于塑料模具结构零件的作用的就是( D )? D、成型13.下列不属于稳定剂的就是:(D ) D、树脂14( C )的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。
C、拉料杆15.多型腔模具适用于( B )生产? B、大批量1.任何模具上都不需设有冷却或加热装置。
塑料成型工艺与模具设计试题及答案
![塑料成型工艺与模具设计试题及答案](https://img.taocdn.com/s3/m/1406a527a66e58fafab069dc5022aaea988f4166.png)
塑料成型工艺与模具设计试题及答案1.在注射成型中,合理的温度控制包括料筒、喷嘴和模具温度的控制。
2.塑件需要进行塑后处理,常见的处理方式包括退火和调湿处理。
3.塑料模具的组成零件可以分为成型零件和结构零件两大类,根据不同的用途进行分类。
4.在注射成型过程中,为了便于塑件的脱模,一般情况下让塑件留在动模上。
5.塑料通常由树脂和添加剂组成。
6.塑料注射模主要用于成型热塑性塑料件,而压缩成型主要用于成型热固性塑料件。
7.排气是塑件成型的必要条件,而引气则是塑件脱模的必要条件。
8.注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。
9.凹模的形式有整体式和组合式两种类型。
10.导向机构的形式主要包括导柱导向和锥面定位两种。
11.树脂分为天然树脂和合成树脂两种。
12.注射模塑最主要的工艺条件是“三要素”,即压力、时间和温度。
1.卧式注射机SX-Z-63/50中的50表示锁模力为500kN。
2.注射机料筒温度的分布原则是前高后低。
3.热塑性塑料在常温下呈坚硬固态,属于玻璃态。
4.塑料模失效形式不包括冷却。
5.凹模是成型塑件外表面的成型零件。
6.球头铣刀主要用于加工塑料模具零件中的轮廓。
7.注射模导向机构不包括推杆。
8.主流道一般与注射机的喷嘴轴心线重合。
9.推出机构零件不包括型芯。
10.压缩模具中凸模的结构形式多数是整体式的,以便于加工制造。
11.天然树脂包括松香。
12.塑料模具结构零件不包括成型作用。
13.稳定剂不包括树脂。
角,可以避免模具损坏和塑件表面不光滑的问题(3分)。
此外,圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品(1分)。
2.请简述多型腔模具的优缺点。
(10分)答:多型腔模具的优点是可以同时生产多个相同或不同的塑件,提高生产效率,降低成本(3分);可以灵活调整模具的生产能力,适应不同的市场需求(2分);同时还可以减少模具的占地面积和存储空间(2分)。
缺点是制造成本较高(1分);需要更高的精度和稳定性(1分);同时需要更多的注塑机和操作人员(1分);还有可能出现一个腔位出现问题,影响整个生产线的正常运行(2分)。
塑料成型工艺及模具设计考试期末试题
![塑料成型工艺及模具设计考试期末试题](https://img.taocdn.com/s3/m/f80729eb77232f60dccca12c.png)
(勤奋、求是、创新、奉献)2006〜2007学年第一学期考试试卷主考教师:廖秋慧学院材料工程班级_0511031__姓名 ______________ 学号_____________《塑料模设计》课程试卷A答案(本卷考试时间120分钟)一、填空(本题共10小题,每空1分,共20分)1.顶出推板与凸模(型芯)在安装时应采用锥面配合,其目的是辅助定位,防止偏心溢料。
2.螺杆式注塑机与柱塞式相比,其优点在于螺杆式注塑机剪切塑化能力强,塑化量大。
3.调湿处理是针对吸湿性塑料而言,具体方法是将制品放在热水中处理。
4.压制成形与压铸成形均可用于热固性塑料,二者在模具结构上的主要差别在于压铸模有浇注系统,而压制成型没有。
5.ABS属于高强度塑料,在注塑成型前需要预先干燥,而且成型时的流动性也稍差。
6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。
主要是为了模具开模时防止造成干涉。
7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。
8.塑料模的基本结构都由动模和定模两大部分组成。
9.型腔气体的排除,除了利用顶出元件的配合间隙外,主要靠分型面,排气槽也都设在分型面上。
10.塑件尺寸精度的影响因素有很多,在计算时需考虑的主要有:成型零部件的制造误差、成型零部件的磨损和塑料的成型收缩。
11.当分流道设计的比较长时,其末端应留有冷料穴,以防前锋冷料阻塞浇口或进入模腔,造成充模不足或影响制品的熔接强度。
12.适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口二、判断正误(本题共10小题,每题1分,共10分)1.厚壁塑件不容易产生表面凹陷和内部缩孔。
(X )2.当模具采用脱件板脱模机构时,可以采用Z形拉料杆与冷料井匹配。
(X )3.冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。
(V )4.斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于滑块长度的3/2 。
(X )5 .潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构(X )6.细长型芯应避免偏心进料,否则会造成塑件的壁厚不均,脱模困难(V )7.注塑时最后充满的往往是离浇口最远的部位。
塑料成型工艺与模具设计试题
![塑料成型工艺与模具设计试题](https://img.taocdn.com/s3/m/a71cbc3c0912a2161479297f.png)
答案分析:树脂是塑料的主要成分,它决定了塑料的类型(热塑性或热固性)和性能(物理、化学和力学性能等),塑料之所以具有 可塑性或流动性,就是树脂所赋予的。
相关内容:1.1.2 塑料的组成和分类 1.塑料的组成
3.按照树脂的分子结构及其特性分为热塑性塑料和热固性塑料,热塑性塑料是( )。
正确答案: C.原子数量多很多,分子长度长很多,分子量大很多
答案分析:聚合物是由若干个低分子经聚合反应形成的,聚合物的高分子含有很多原子数、相对分子质量很高,分子是很长的巨型分 子。
相关内容:1.1.1 塑料的分子结构
2.与低分子相比,聚合物的高分子结构( )。
你的答案:你未作答
4\ 什么是热固性塑料的固化特性,与哪些因素有关?
固化特性是热固性塑料特有的性能,是指热固性塑料成型时完成交联反应的过程。固化速度不仅与塑料品种有关,而且与塑件形状、壁厚、模具温度和成型工艺条件有关,采用预压的锭料、预热、提高成型温度,增加加压时间都能加快固化速度。此外,固化速度还应适应成型方法的要求
相关内容:1.1.2 塑料的组成与分类
4.分子取向作用会使塑料力学性能各向异性,下面结论哪个正确?
你的答案:你未作答
正确答案: C.顺着分子定向的方向上的机械强度和伸长率总是大于与其垂直方向上的
答案分析:分子取向会导致塑件力学性能的各向异性,顺着分子定向的方向上的机械强度总是大于与其垂直方向上的,至于伸长率也 是顺着分子定向方向上的伸长率大于与其垂直方向上的。
相关内容:1.1.6塑料在成型过程中的流动情况 3. 塑料成型过程中的取向作用
1.2 塑料工艺特性
选择题
1.影响热塑性塑料收缩性的因素很多,下面哪个结论错误( )。
塑料成型工艺与模具设计期末考试题
![塑料成型工艺与模具设计期末考试题](https://img.taocdn.com/s3/m/94c98b3c80eb6294dc886cce.png)
1.分型面选取原则:①便于塑件脱模和简化模具机构②;尽可能不影响塑件外观,产生的溢料便于消除和修整;③保证塑件尺寸精度;④应利于排气;⑤便于模具加工;⑥考虑设备技术规格2.模内气体来源?排气方式?模内气体的危害?(1)来源:①型腔和浇注系统中有空气;②塑料原料中含有的水分被注射温度蒸发为水蒸气;③在高温注射下塑料分解产生气体;④塑料中某些添加剂挥发或化学反映产生气体.(2)排气方式:①利用分型面排气;②利用型芯和模板配合间隙排气;③利用顶杆运动间隙排气;④理由侧型芯运动间隙排气;⑤开设排气槽;⑥强制排气.(3)危害:形成气泡、凹陷,熔接不牢靠,表面轮廓不清晰,降低流模速度.3.塑件设计原则:①在保证塑件使用性能的前提之下尽量使用价格低廉成型性能好的塑件;②力求制件结构简单壁厚均匀成型方便;③要考虑模具总体结构,使模具型腔易于制造,模具抽型和推出机构简单;④塑件形状利于分型、排气和补缩;⑤塑件成型后不再进行机械加工.4.浇口位置选择原则:①浇口尺寸与为之选择应避免熔体破裂而产生喷射和蠕动;②浇口位置要利于流动,排气和补料;③应使流程最短,料流变向最少,并防止型芯变形;④浇口位置和数量应有利于减少熔接痕和增加熔接强度;⑤考虑定位作用对塑件性能的影响;⑥流动比的校核5.什么是干涉?避免干涉的措施?(1)干涉:当侧抽芯与推杆在垂直于开模方向的投影出现重合,而滑块复位先于推杆复位,致使活动型芯相碰撞而损坏的现象成为干涉.(2)避免措施:①在模具结构容许的情况下尽量避免推杆布置于侧型芯在垂直于开模方向的投影范围内;②使推杆的推出距离小于滑动型芯的最低面;③采用推杆先复位机构6.热固性塑料和热塑性塑料的特点?(1)热塑性塑料:①主要由聚缩树脂组成.②受热后熔融,可成型加工冷却后固化再加热仍可软化.③分子呈链状或树枝状结构,称为线型聚合物.(2)热固性塑料:①主要由聚合树脂组成.②开始受热时可软化,可成型加工冷却后固化再加热不软化也不溶解;③加热开始时分子呈链状或树枝状结构,后期为网状结构,称为体型聚合物7.影响塑件尺寸精度的因素:①成型部件的制造误差;②成型部件的磨损误差;③塑件成型的收缩误差;④配合间隙引起的误差.8.什么是流动性?其影响因素是什么?(1)流动性是比较塑料加工难易程度的一项指标.(2)影响因素:①成型条件(温度,压力和注射速率);②聚合物性质(熔融指数,表观粘度,流动比,相对分子质量等);③模具结构.9.什么是降解?降解的危害?如何避免聚合物的降解?(1)降解:聚合物在高温.压力和氧气.水分等外部条件作用下发生的化学分解反映.(2)危害:导致聚合物分子链断裂,相对分子质量降低等一系列结构变化,使聚合物发生弹性消失,强度降低,黏度变化以及熔体发生紊流和制品表面粗糙,使用寿命减短等问题.10.压注成型与压缩成型区别:①模具的加料室不像压缩成型模具那样是型腔的延伸,而是由浇注系统与型腔分开,成为单独部分;②塑料在加料室中经过初步加热塑化,在压料柱塞作用下迅速流经浇注系统时有摩擦升温,能快速充入型腔并加快固化;③压料柱塞的压力不是直接作用在型腔,而是通过浇注系统向型腔传递压力,有利于细小嵌件,众多嵌件和有细长孔的塑料成形;④型腔在塑料熔体注入前闭合,没有溢边;⑤压注成型要消耗较多的塑料;塑料中的细长或纤维状的填料在压注过程中有取向排列,使塑件产生各向异性.1.塑料:塑料是以高分子聚合物为主要成分,并在加工为制品的某阶段可流动成型的材料。
塑料成型与模具设计期末考试复习试题库完整
![塑料成型与模具设计期末考试复习试题库完整](https://img.taocdn.com/s3/m/9e8ed347f11dc281e53a580216fc700abb68523c.png)
塑料成型与模具设计期末考试复习试题库完整⼆、选择题(每题2分,共20分)1. ( A )热塑性塑料在常温下,呈坚硬固态属于。
A、玻璃态B、⾼弹态C、粘流态D、聚集态2. ( D )卧式注射机SX-Z-63/50中的50表⽰锁模⼒为 _ __ _。
A、500B、 50C、 50D、 5003. ( b)凹模是成型塑件的成型零件。
A、内表⾯B、外表⾯C、上端⾯D、下端⾯4. ( D )下列不属于注射模导向机构的是。
A、导柱B、导套C、导向孔D、推杆5. ( C )在注射成型中,⾦属嵌件预热的⽬的是。
A、可以加热物料B、增加嵌件的强度C、降低嵌件周围塑料的收缩应⼒D、有利于排⽓6. ( C )下列哪种情况不属于表⾯质量问题。
A、熔解痕B、塑件翘曲变形C、塑件强度下降D、塑件有⽓泡7. ( D )卧式注射机的注射系统与锁模系统的轴线分布。
A、都⽔平B、注射系统的垂直,锁模系统的⽔平D、注射系统的⽔平,锁模系统的垂直8. ( B )在斜导向柱侧向分型抽芯机构中,斜导柱的倾斜⾓度范围应该是______。
A、0°~30°B、15°~25°C、15°~30°D、15°~45°9. ( C )将注射模具分为单分型⾯注射模、双分型⾯注射模等是按______分类的。
A、按所使⽤的注射机的形式B、按成型材料C、按注射模的总体机构特征D、按模具的型腔数⽬10. ( A )设计浇注系统时,应_____ _。
A、尽可能减短流道长度B、流道断⾯选择⽐表⾯积⼤的形状为佳C、尽可能提⾼流道表⾯粗糙度D、选择⼩尺⼨浇⼝,以使浇⼝断痕不影响制品的外观2.注射机料筒温度的分布原则是什么?( A )A、前⾼后低B、前后均匀C、后端应为常温D、前端应为常温4.下列不属于塑料模失效形式的是( D )?A、变形B、断裂C、磨损D、冷却6.球头铣⼑主要⽤于加⼯塑料模具零件中的( D )内容?A、⼤平⾯B、孔C、键槽D、轮廓7.下列不属于注射模导向机构的是( D )?A、导柱B、导套C、导向孔D、推杆8.主流道⼀般位于模具中⼼位置,它与注射机的喷嘴轴⼼线( D )?B、相交C、相切D、重合9.下列不属于推出机构零件的是( C )?A、推杆B、复位杆C、型芯D、推板10.压缩模具中凸模的结构形式多数是( B )的,以便于加⼯制造。
上《塑料成型工艺与模具设计》期末试卷B(答案)
![上《塑料成型工艺与模具设计》期末试卷B(答案)](https://img.taocdn.com/s3/m/a61937d5c8d376eeaeaa3150.png)
常州工程职业技术学院12-13学年第2学期期末考试试卷课程:《塑料成型工艺与模具设计》卷种(A/B):B 考核形式:闭卷试卷总页数:5 适用班级:模具11级考试时间:120分钟学生系部:班级:学号:姓名:一、填空题(每空1分,共30分);1、塑料常用的成型工艺有:注射成型、挤出成型、压缩成型、压注成型、气动成型。
2.塑料一般是由树脂和各种添加剂组成。
3、按塑料的应用范围分类,可把塑料分为:通用塑料、工程塑料和特殊塑料三大类。
4、注射成型过程中的压力包括塑化压力、注射压力和保压压力。
5.导向机构的形式主要有导柱导向机构和锥面定位机构两种。
6、动模和定模的接触面称为分型面。
7、浇注系统分为普通浇注系统和热流道浇注系统。
8、二次推出机构主要有单推板二次推出机构和双推板二次推出机构两种类型。
9、侧向分型与抽芯机构可分为:机动抽芯、液压或气动抽芯和手动抽芯三种。
10、模具常用的加热方法有电加热、气体加热和热油加热等。
11、压缩成型工艺过程一般包括:压缩成型前的准备、压缩过程和压后处理。
12、口模和芯棒的环隙面积与管材成型后的截面积之比称为:拉伸比。
二、判断题(10分)(√)1、设计推出机构时应尽量使塑件留于动模一侧。
(×)2、所有的塑料制件都可以使用强制脱模。
(√)3.尺寸较大的模具一般采用4个导柱,小型模具通常用2个导柱。
(×)4、注塑机额定注射量大于制品及流道所需塑料质量即可。
(×)5、设计加强筋时没有任何特殊要求。
(√)6.型腔布局一般情况下常用直线形排列和H形排列。
(×)7.浇口的截面尺寸越大越好。
(√)8.吸湿性强的塑料成型前必须对其进行干燥处理。
(√)9.注射成型时,为了便于塑件的脱模,在一般情况下,使塑件留在动模上。
(√)10.压缩成型适用于流动性差的塑料,比较容易成型大中型塑件。
三、单项选择题(每小题2分,共20分);(答案填在下面)1. 卧式注射机SX-Z-63/50中的50表示的锁模力为( B )A、5003cm B、500kN C、50kN D、503cm2、下列模具中,既有加料腔又有浇注系统的是( B )。
《塑料成型工艺与模具设计试题及答案》
![《塑料成型工艺与模具设计试题及答案》](https://img.taocdn.com/s3/m/552b98377f21af45b307e87101f69e314332fa9d.png)
塑料成型工艺与模具设计试题及答案1. 在注射成型中,合理的温度控制包括料筒、喷嘴和模具温度的控制。
2塑件需要进行塑后处理,常见的处理方式包括退火和调湿处理。
3塑料模具的组成零件可以分为成型零件和结构零件两大类,根据不同的用途进行分类。
4.在注射成型过程中,为了便于塑件的脱模,一般情况下让塑件留在动模上。
5塑料通常由树脂和添加剂组成。
6塑料注射模主要用于成型热塑性塑料件,而压缩成型主要用于成型热固性塑料件。
7排气是塑件成型的必要条件,而引气则是塑件脱模的必要条件。
8. 注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。
9. 凹模的形式有整体式和组合式两种类型。
10. 导向机构的形式主要包括导柱导向和锥面定位两种。
11. 树脂分为天然树脂和合成树脂两种。
12. 注射模塑最主要的工艺条件是尸要素”,即压力、时间和温度。
1卧式注射机SX-Z-63/50中的50表示锁模力为SOOkN。
2. 注射机料筒温度的分布原则是前高后低。
3热塑性塑料在常温下呈坚硬固态,属于玻璃态。
4塑料模失效形式不包括冷却。
5. 凹模是成型塑件外表面的成型零件。
6球头铣刀主要用于加工塑料模具零件中的轮廓。
7. 注射模导向机构不包括推杆。
8主流道一般与注射机的喷嘴轴心线重合。
9. 推出机构零件不包括型芯。
10. 压缩模具中凸模的结构形式多数是整体式的,以便于加工制造。
11. 天然树脂包括松香。
12. 塑料模具结构零件不包括成型作用。
13. 稳定剂不包括树脂。
角,可以避免模具损坏和塑件表面不光滑的问题(3分)。
此外,圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品(1分)。
2.请简述多型腔模具的优缺点。
(10分)答:多型腔模具的优点是可以同时生产多个相同或不同的塑件,提高生产效率,降低成本(3分);可以灵活调整模具的生产能力,适应不同的市场需求(2分);同时还可以减少模具的占地面积和存储空间(2分)。
缺点是制造成本较高(1分);需要更高的精度和稳定性(1分);同时需要更多的注塑机和操作人员(1分);还有可能出现一个腔位出现问题,影响整个生产线的正常运行(2分)。
塑料成型工艺与模具设计-模具专业-专科。2011级期末考试试卷(A卷)
![塑料成型工艺与模具设计-模具专业-专科。2011级期末考试试卷(A卷)](https://img.taocdn.com/s3/m/c3c9b666561252d380eb6e29.png)
提示:如有以下情况者,本试卷作废。
1.姓名涂改或重写者2.不按规定用铅笔答卷者3.违纪作弊者4.未在规定位置答卷者绝密★启用前座位号XXXXXXX学院 XXXX专业 2011级(专科)《塑料成型工艺与模具设计》期末考试试卷(A卷)一、单项选择题(每题2分,共30分)1. 模具是指利用自身特定(),将材料成型为具有一定形状和尺寸要求的制品的生产工具。
A.成型压力B.材料性能C. 结构形式2. 热塑性塑料在()的状态下,可进行注射、挤出、吹塑等成型加工。
A.高弹态B. 黏流态C. 玻璃态3. GB/T14486-2008《塑料模塑件尺寸公差》将塑件的公差等级规定为()。
A. MT1—MT7B. MT1—MT10C. MT1—MT184. 塑料中能改善树脂成型时的流动性和提高塑件柔顺性的添加剂是()。
A.稳定剂B.固化剂C. 增塑剂5.在进行塑件脱模斜度设计时,主要考虑塑件的结构形状、壁厚较厚塑料的收缩率等因素,一般取值为()。
A. 30′- 1°30′B. 2°- 3°30′C. 3°- 4°30′6. 塑料熔体在一定温度与压力作用下充满模腔的能力称为()。
它是塑料成型工艺性能的重要指标之一。
A. 收缩性B. 流动性C. 相容性7. 注射模具设计时,需使在一个成型周期内所需要的塑料熔体容量或质量,在注射机额定注射量的()以内。
A. 40%B. 60%C. 80%8. 在注射模上设置(),是为了使在侧面有侧凹或侧孔的塑件能顺利脱模。
A. 推件机构B. 导向机构C.抽芯机构9.在热塑性塑料注射加工中,注塑成型加工的主要工艺参数是()。
A. 温度、压力、时间B. 黏度、压力、流速C. 湿度、流量、时间10. 浇注系统在主流道对面终端处设置冷料穴的目的是()。
A. 加快流道熔料冷却B. 收储主流道冷料头C. 控制熔料充模流速11. 注射模具设计中,若塑件脱模力较大时,模具脱模结构应采用()。
《塑料成型工艺与模具设计》—期末考试试卷及答案2套
![《塑料成型工艺与模具设计》—期末考试试卷及答案2套](https://img.taocdn.com/s3/m/dd5fb8655022aaea988f0fad.png)
A . 导向机构B . 浇注系统C . 结构零部件D . 推出装置6. 限制性浇口的作用() A . 提高注射压力 B . 防止型腔中熔体倒流 C . 有利于塑件与浇口凝料的分离 D . 以上全是7. 按照树脂的分子结构及其特性塑料分为热塑性塑料和热固性塑料,热塑性塑料是( )。
A . 树脂是线型或带支链型结构;具有可塑性,其热变形过程是可逆的;成型过程只有物理变化B . 体型网状结构;一经成型后,不再具有可逆性;成型过程既有物理变化也有化学变化C . 线型或带支链型结构;一经成型后,不再具有可逆性,生产废料不能回收D . 体型网状结构;具有可塑性,其变形过程是可逆的;成型过程只有物理变化1. 分型面的形状有 、 、 、 。
2. 塑料模的合模导向装置主要有 导向和 定位;其作用有 、 、 ;通常 。
3. 注射模塑的工艺条件是 、 、 。
4. 注射模的浇注系统有 、 、 、 等组成。
5. 排气是制品____________需要,而引气是制品______________需要。
6. 注射模塑成型时,模具的温度必须保持一定,其温度应__________塑料的玻璃化温度或热变形温度,以保证塑料熔体凝固定型和脱模。
7. 塑料件的壁厚要求 __ ,否则会因冷却和固化速度不同引二、填空题(每空 0.5分,共 12分)起 ,从而在塑料件内部产生内应力,导致塑料件 翘曲,产生缩孔甚至开裂等缺陷。
8. 当模塑大型、精度要求高、深型腔、薄壁及非对称塑件时,会产生大的侧压力,不仅用 ,还需要增设 导向定位。
1. 二级推出机构即不是顺序推出机构。
( )2. 在注射成型中需要控制的温度有料筒温度、喷嘴温度和模具温度。
( )3. 同一台液压合模机构的注射机对于单分型面模具和双分型面模具,其开模行程是不相同的。
( ) 4. 浇口的主要作用之一是防止熔体倒流、便于凝料与塑件分离。
( ) 5. 为了减少分流道对熔体流动的阻力,分流道表面必须修得很光滑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(勤奋、求是、创新、奉献)
《塑料模设计》课程试卷A答案
(本卷考试时间120分钟)
一、填空(本题共10小题,每空1分,共20分)
1.顶出推板与凸模(型芯)在安装时应采用锥面配合,其目的是辅助定位,防止偏心溢料。
2.螺杆式注塑机与柱塞式相比,其优点在于__螺杆式注射机剪切塑化能力强,塑化量大 _。
3.调湿处理是针对吸湿性塑料而言,具体方法是将制品放在热水中处理。
5. ABS属于高强度塑料,在注塑成型前需要预先干燥,而且成型时的流动性也稍差。
6.在斜抽芯机构中锁紧楔的楔角一般比斜导柱的倾斜角大。
主要是为了防止开模时造成干涉。
7.塑件允许的最小壁厚与塑料品种和塑件尺寸有关。
8.塑料模的基本结构都由动模和定模两大部分组成。
9.型腔气体的排除,除了利用顶出元件的配合间隙外,主要靠分型面,排气槽也都设在分型面上。
10. 塑件尺寸精度的影响因素有很多,在计算时需考虑的主要有:成型零部件的制造误差、
成型零部件在使用过程中的在大磨损量和塑料收缩率波动。
11. 当分流道设计的比较长时,其末端应留有冷料穴,以防前锋冷料阻塞浇口或进入模腔,造成充
模不足或影响制品的熔接强度。
12. 适用于要求自动切除浇口凝料的注塑模浇口方式是潜伏式浇口。
二、判断正误(本题共10小题,每题1分,共10分)
1. 厚壁塑件不容易产生表面凹陷和内部缩孔。
(F )
2. 当模具采用脱件板脱模机构时,可以采用Z形拉料杆与冷料井匹配。
(F )
3. 冷却系统的通道要尽量避开塑件的熔接痕部位,以免影响塑件的强度。
( T )
4. 斜导柱侧抽芯机构中的滑块导滑长度有一定的要求,完成抽拔后,滑块留在导滑槽中的长度不应小于
滑块长度的3/2。
( F )5.潜伏式浇口是点浇口的演变形式,因此其模具也应设计成三板式结构。
(F )
6.细长型芯应避免偏心进料,否则会造成塑件的壁厚不均,脱模困难。
( T )
7. 注塑时最后充满的往往是离浇口最远的部位。
(F )
8. 塑件上的文字最好做成凹字,这样模具上相应型腔的加工就方便些。
( T )
9. 从有利于排气的角度考虑,分型面应尽量设在流动方向上的末端。
( T )
10. 无拉料杆的冷料井一般用在顶杆顶料的场合,其分流道应该设计成S形。
( T )
三、简答题(本题共4小题,每题5分,共20分)
1. 简述注塑成型的简单过程?
答:
4.请说明侧抽芯机构复位时产生“干涉”现象的原因及解决方法。
答:
四、名词解释(每题3分,共9分)
1、塑料
答:
2、塑料模具
答:
答:
五、分析题(共33分)
1.为什么塑件要设计成圆角的形式?(10分)
答:塑件的尖角部位在成型时会产生应力集中,当受到冲击振动时易开裂(4分);塑件设计成圆角,不仅避免产生应力集中,提高了塑件强度,还有利于塑件的充模流动(3分);同时模具型腔对应部位亦呈圆角,这样使模具在淬火和使用时不致因应力集中而开裂,提高了模具的坚固性(3分)。
2.阅读下图,试分析分型面Ⅰ、Ⅱ、Ⅲ哪个更合理,简述其原因?(5分)
答:Ⅲ分型面更合理(2分)。
原因——模具结构最简单,塑件脱模方便(2分)。
其余两个分型面,直接脱模困难;需要采用侧抽芯结构成型,模具结构复杂(1分)。
3.阅读下面压缩成型工艺示意图,简述整个压缩成型工艺过程。
(10分)
1、压注前的准备——预压锭料、预热和干燥、嵌件的安放(3分)
2、压注过程——加料、合模、(加热/加压)挤塑、(保温/保压)固化、(卸压)脱模
3、压注后处理——模具清理、塑件后处理(2分)
4.为什么模具温度及其调节具有重要性?(8分)
答案:热塑性塑料与热固性塑料的区别是:1)树脂的分子结构不同热塑性塑料的分子结构是线性或支链型结构,热固性塑料的最终分子结构是体型结构(2分);2)成型过程不同热塑性塑料的成型过程是加热塑化然后冷却成型,热固性塑料是的成型过程是加热塑化然后继续加热固化成型(2分);3)成型过程中发生的变化不同热塑性塑料在成型过程中只发生物理变化,热固性塑料在成型过程中既有物理变化又有化学变化(2分);4)热塑性塑料可以回收利用,热固性塑料不能回收利用。
